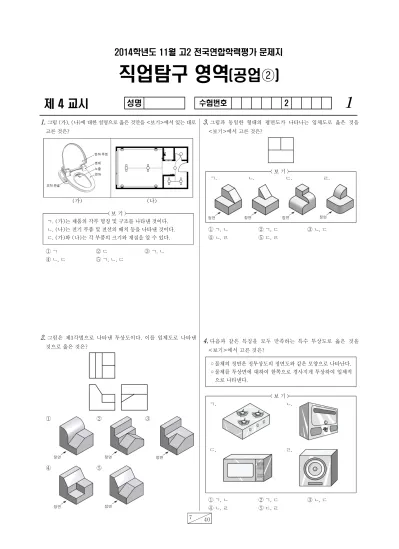

2014학년도 11월 고2 전국연합학력평가 문제지
직업탐구 영역 (공업②)
제 4 교시
성명 수험번호 2
1
1.
그림 (가), (나)에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?(가) (나)
보 기
ㄱ. (가)는 제품의 각부 명칭 및 구조를 나타낸 것이다.
ㄴ. (나)는 전기 부품 및 전선의 배치 등을 나타낸 것이다.
ㄷ. (가)와 (나)는 각 부품의 크기와 재질을 알 수 있다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ
④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
2.
그림은 제3각법으로 나타낸 투상도이다. 이를 입체도로 나타낸 것으로 옳은 것은?① ② ③
④ ⑤
3.
그림과 동일한 형태의 평면도가 나타나는 입체도로 옳은 것을<보기>에서 고른 것은?
보 기
ㄱ. ㄴ. ㄷ. ㄹ.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
4.
다음과 같은 특징을 모두 만족하는 특수 투상도로 옳은 것을<보기>에서 고른 것은?
◦물체의 정면은 정투상도의 정면도와 같은 모양으로 나타난다.
◦물체를 투상면에 대하여 한쪽으로 경사지게 투상하여 입체적 으로 나타낸다.
보 기
ㄱ. ㄴ.
ㄷ. ㄹ.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
2 직업탐구 영역 공업②
8 40
5.
그림에 대한 설명으로 옳은 것을 <보기>에서 고른 것은? [3점]보 기
ㄱ. 반복 도형을 생략하여 나타낸 곳이 있다.
ㄴ. 온(전) 단면도를 적용해 나타낸 곳이 있다.
ㄷ. 대칭 도시 기호를 적용해 나타낸 곳이 있다.
ㄹ. 물체의 길이가 길어 생략하여 나타낸 곳이 있다.
① ㄱ, ㄷ ② ㄱ, ㄹ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
6.
그림은 [작도 순서]에 따라 직선의 끝점에서 수직선을 작도하는 과정의 일부이다. 이에 대한 설명으로 옳은 것을 <보기>에서 고른 것은? [3점][작도 순서]
(1) 임의의 직선에 끝점을 O로 하고, 점 O를 중심으로 임의의 원호를 그려 점 A를 구한다.
(2) 점 A를 중심으로 직선 OA의 길이를 반지름으로 하는 원호를 그려 교점 B를 구하고, 다시 교점 B를 중심으로 동일한 원호를 그려 교점 C를 구한다.
(3) 점 B와 점 C를 중심으로 동일한 크기의 원호를 그려 점 D를 구한다.
(4) 점 O에서 점 D를 통과하는 직선을 그린다.
보 기
ㄱ. 선분을 3등분하는 작도 방법이 사용되었다.
ㄴ. 선분 OD와 선분 OA가 이루는 각은 90°이다.
ㄷ. 점 A와 점 B 사이의 직선거리는 선분 OA의 길이와 같다.
ㄹ. 점 A와 점 C 사이의 직선거리는 선분 OA 길이의 3배이다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
7.
입체 형상의 투상도를 A-A 방향으로 절단하였을 때, (가)에 들어갈 단면도로 옳은 것은? (단, 모든 구멍은 관통되어 있다.) [3점]① ② ③
④ ⑤
8.
그림의 상관체를 전개도로 나타낼 때 A, B에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]보 기
ㄱ. A는 꼭지점을 기준으로 부채꼴로 펼쳐 나타낼 수 있다.
ㄴ. B는 평행선을 이용한 전개도법으로 나타낼 수 있다.
ㄷ. 물체의 정면도에 나타나는 상관선은 모두 곡선이다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ
④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
9.
입체도를 보고 제3각법으로 정면도를 완성하였다. 평면도와 우측면도에 추가로 그려야 할 선의 명칭으로 옳은 것은?평면도 우측면도 평면도 우측면도
① 외형선 숨은선 ② 중심선 숨은선
③ 중심선 외형선 ④ 숨은선 외형선
⑤ 숨은선 중심선
공업② 직업탐구 영역 3
33 40
10.
입체도를 보고 제3각법으로 투상도를 작성할 때, 평면도의 치수 기입으로 가장 적절한 것은? [3점]① ② ③
④ ⑤
11.
다음에 제시된 [스케치 순서]에 따라 물체의 정면도를 작성할 때, 적용할 수 있는 입체 형상으로 옳은 것을 <보기>에서 고른 것은?(단, 모든 구멍은 관통되어 있다.) [스케치 순서]
(1) 부품 표면에 광명단 또는 스탬프 잉크를 칠한다.
(2) 실제 형상을 용지에 찍어 나타낸다.
보 기
ㄱ. ㄴ. ㄷ. ㄹ.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
12.
입체도 (가)를 보고 (나)와 같이 모눈종이에 정면도를 그렸을 때, 적용한 척도로 옳은 것은? (단, 모눈종이 한 눈금은 10㎜이다.) [3점](가) (나)
① 1:1 ② 1:5 ③ 1:10
④ 2:1 ⑤ 5:1
13.
그림은 전자 회로의 일부를 나타낸 것이다. 부품 A ～ D에 대한 설명으로 옳은 것을 <보기>에서 고른 것은?보 기 ㄱ. A는 트랜지스터이다.
ㄴ. B는 전류를 한쪽 방향으로만 흐르게 한다.
ㄷ. C는 전해 콘덴서이다.
ㄹ. D는 전류의 흐름을 억제한다.
① ㄱ, ㄷ ② ㄱ, ㄹ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
14.
그림의 치수 기입에 대한 설명으로 옳은 것을 <보기>에서 고른 것은? [3점]보 기 ㄱ. 물체의 두께는 2㎜이다.
ㄴ. 45° 모떼기가 4곳 있다.
ㄷ. 지름이 4㎜인 구멍이 6개 있다.
ㄹ. 정사각형 한 변의 길이가 60㎜인 치수가 있다.
① ㄱ, ㄷ ② ㄱ, ㄹ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
15.
그림은 일상생활에서 사용하는 제품들에 표시된 표준 기호를 나타낸 것이다. (가) ～ (다)에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
(가) (나) (다)
보 기
ㄱ. (가)는 일본의 국가 표준을 획득한 제품이다.
ㄴ. (나)는 전기 전자 부문의 한국 산업 표준을 획득한 제품이다.
ㄷ. (다)는 국제 전기 표준 회의의 기준을 통과한 제품이다.
① ㄱ ② ㄴ ③ ㄱ, ㄷ ④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
4 직업탐구 영역 공업②
34 40
16.
입체 형상을 제3각법으로 도시하였을 때 나타나는 투상도에 대한 설명으로 옳은 것을 <보기>에서 고른 것은? [3점]보 기
ㄱ. 면 A는 정면도에서 삼각형으로 나타난다.
ㄴ. 면 B는 우측면도에서 곡선으로 나타난다.
ㄷ. 면 C는 평면도에서 원으로 나타난다.
ㄹ. 면 A와 면 B는 평면도에서 사각형으로 나타난다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
17.
그림은 동력전달장치의 일부이다. 기계요소 A ~ C에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?보 기
ㄱ. A는 한 쌍이 서로 맞물려 동력을 전달하는 기어이다.
ㄴ. B는 축과 회전체를 결합하는 육각 볼트이다.
ㄷ. C는 축과 회전체 사이에서 회전력을 전달하는 묻힘 키이다.
① ㄱ ② ㄴ ③ ㄱ, ㄷ
④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
18.
입체도를 보고 제3각법으로 투상도를 작성하려고 한다. (가)에 들어갈 우측면도로 옳은 것은?① ② ③
④ ⑤
19.
CAD 시스템을 이용하여 제3각법으로 정면도와 평면도를 완성 하였다. 우측면도에 추가로 그려야 할 선의 좌표 입력 방법으로 옳은 것은? [3점]① ②
③ ④
⑤
20.
도면을 검도한 결과로 옳은 것을 <보기>에서 고른 것은? [3점]보 기 ㄱ. 치수가 누락된 곳이 있다.
ㄴ. 평면도에 투상선이 누락된 곳이 있다.
ㄷ. 도면에 반드시 그려야 할 양식이 모두 있다.
ㄹ. 정면도에 선의 우선순위가 적용된 곳이 있다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
※ 확인사항
문제지와 답안지의 해당란을 정확히 기입(표기)했는지 확인하시오.
