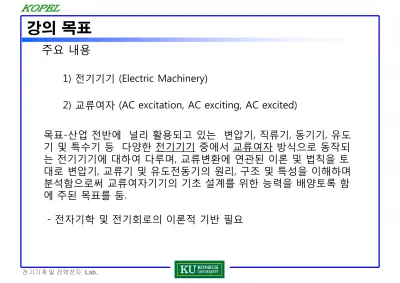

강의 목표

(1)

전기기계 및 전력전자 Lab.

주요 내용

1) 전기기기 (Electric Machinery)

2) 교류여자 (AC excitation, AC exciting, AC excited)

강의 목표

목표-산업 전반에 널리 활용되고 있는 변압기, 직류기, 동기기, 유도 기 및 특수기 등 다양한 전기기기 중에서 교류여자 방식으로 동작되 는 전기기기에 대하여 다루며, 교류변환에 연관된 이론 및 법칙을 토 대로 변압기, 교류기 및 유도전동기의 원리, 구조 및 특성을 이해하며 분석함으로써 교류여자기기의 기초 설계를 위한 능력을 배양토록 함 에 주된 목표를 둠.

- 전자기학 및 전기회로의 이론적 기반 필요

(2)

주요내용 1

– 전기기기의 정의

(1) 전기기기의 원어는 “Electric Machinery” 이며

단어끝부분의 “–ry” 는 “-류”를 총칭하는 표현임.

- Electric Machine = 전기기계

ª 회전형 기기를 통상 의미함 - Electric Machinery = 전기기기

ª 회전형 기기와 정지형 기기를 총칭함

(3)

주요내용 1

– 전기기기의 대분류

(2) 전기기기의 분류

- 회전형 기기 ; 회전기(Rotating Machine)

- 정지형 기기 ; 정지기(Stationary Apparatus)

(3) 회전기 ; 직류기, 동기기, 유도기 등의 유형에 속하는 전동기와 발전기를 포함하는 회전형 기기

(4) 정지기 ; 변압기 등과 같이 회전부분이 없는 기기

(4)

주요내용 1

– 회전기의 외관

<Tesla의 유도전동기> <최근 유도전동기>

(5)

주요내용 1

– 변압기의 외관

<3상 변압기> <단상변압기>

(6)

주요내용 2

^{– 교류여자}

(1) 여자방식(excitation, exciting, excited)

자성재료를 자화(magnetization)을 시켜 자속 또는 자계 를 형성시키는 방식

(2) 여자방식의 종류

- 직류여자(DC excited) = 직류를 사용한 여자방식 - 교류여자(AC excited) = 교류를 사용한 여자방식 (3) 교류여자기기(AC excited Machinery)

- 변압기, 유도기 등 교류여자방식을 이용한 기기
