‹’ ½° ‚ ÇS ë s4 õ u § T “ Ó Þ” X ¢ w ŠÄ Z Ø ± n ÉY c l< g8 ý ° ‚ ǽ  ʍ ˜ my ¢ • ¤X N Ë

w

‹’ ½° ‚ ÇS ë s4 õ u § T “ Ó Þ” X ¢ w ŠÄ Z Ø  ± n ÉY c l< g8 ý ° ‚ ǽ  ʍ ˜ my ¢ • ¤X N Ë

™ » - > ¦  ·  ™ ») o  4 w H ^∗

Ö

¦ í ß –@ /† < Ɠ § Ó ü t o † < Æõ , Ö  ¦ í ß – 680-749 (2009¸   2 Z 4 16{ 9  ~ à Î6 £ §)

í

ß –\ O  „  ì ø Í\  ´ ú §s   6   x ÷ &  H “ ¦ì  r   ] X ‚ à Ì] j“   \ ; Ÿ ¤ r _  €  \  à ºf ” ô  Ç ~ ½ ӆ ¾ Ó_  \ P  S X ‰ í ß –• ¸\  ¦ 8 £ ¤& ñ l  0

A # Œ l ” > r _  “ §À Ó\ P | ¾ Ó> \  ¦   + þ A # Œ 8 £ ¤& ñ  © œu \  ¦ ] j Œ • % i  . Û ¼_ …“  Y UÛ ¼ Û ¼ 9  304 8 £ x[ þ t  s \  \ 

;

Ÿ

¤ r  ] X ‚ à Ì} Œ •`  ¦ ë ß –[ þ t “ ¦ ] X ‚ à Ì} Œ •_  €  \  à ºf ” “  (¿ ºa ) ~ ½ ӆ ¾ Ó_  \ P S X ‰ í ß –• ¸\  ¦ 8 £ ¤& ñ K  ‘ : r   õ  0.062 ∼ 0.071

× 10

cm

/s\  ¦ % 3 % 3  . ë  H‰  ³\ " f ] jr   ) a é u r « Ñ_  \ P S X ‰ í ß –• ¸ 0.128 × 10

cm

/s ˜ Ð   Œ •“ É r ° ú כ`  ¦

t   H  כ “ É r “ ¦ì  r   ] X ‚ à Ì] j € 9 2 £ § _  + þ AI { 9  M :  H ì  r  _  C \ P s  ² ú ˜ t  9 ¢ ¸ô  Ç r ¼ #   â >  €  \ " f_

½

¨› ¸& h “   ] X 8 ú ¤ \ P  $ † ½ Ó\  l “     H  כ Ü ¼– Ð ó ø Íé ß –÷ &% 3  .

PACS numbers: 66.30.-h, 66.70.+f

Keywords: ] X ‚ à Ì] j, \ ; Ÿ ¤ r , \ P S X ‰ í ß –• ¸, “ §À Ó\ P | ¾ Ó> , ] X 8 ú ¤ \ P $ † ½ Ó

I. " e  ] Ø

“

¦ì  r   F « э  H ì ø ͕ ¸^ ‰ 4 Ÿ x t (packaging) F « Ñ, | » ¡ ¤ é ß –

\ P

F « Ñ, „     ` ‚6   x F « Ñ, F  g Û ¼0 Ag A ™ è  1 p x Ü ¼– Ð í ß –

\ O

_  „  ì ø Í\  6 £ x6   x ÷ &“ ¦ e ” Ü ¼ 9, þ j   H “ ¦ì  r  F « Ñ_  l >

&

h · o† < Æ& h  : £ ¤$ í ƒ  ½ ¨ü < # î ' Ÿ  # Œ \ P & h : £ ¤$ í ƒ  ½ ¨_  € 9 כ ¹

$ í

s  @ /¿ º÷ &“ ¦ e ”   [1,2].

“

§À Ó\ P | ¾ Ó> (ac calorimeter)\  ¦  6   x # Œ \ P Ó ü t$ í `  ¦ 8 £ ¤

&

ñ   H ~ ½ ÓZ O “ É r 1962¸   Kraftmakher 1500 ∼ 3000 K _

 “ : r • ¸\ " f F K5 Å q _  \ P 6   x | ¾ Ó`  ¦ 8 £ ¤& ñ ô  Ç  כ `  ¦ ´ òr – Ð [3], 1960¸  @ / ×  æ ì ø Í P. Sullivanõ  G. Seidels  l d  ¦`  ¦ S X ‰ w n

“

¦ [4], s Ê ê þ j   H  t  # Œ Q + þ AI – Ð   + þ A ) a “ §À Ó\ P | ¾ Ó>

q

\ P , \ P 6   x | ¾ Ó, \ P S X ‰ í ß –• ¸ 1 p x õ  ° ú  “ É r \ P Ó ü t$ í `  ¦ 8 £ ¤& ñ   H X <



6   x ÷ &“ ¦ e ”   [5–8].

“

§À Ó\ P | ¾ Ó> Z O “ É r  € ª œô  Ç + þ A © œ_  Ó ü t| 9 \  @ /ô  Ç \ P S X ‰ í ß –• ¸

\

 ¦ 8 £ ¤& ñ ½ + É Ã º e ” l  M :ë  H \  } Œ •@ / <  ʓ É r ¨ î ó ø ͗ ¸€ ª œ_  r « ѕ ¸ 8

£ ¤& ñ ½ + É Ã º e ”  . s  ~ ½ ÓZ O \ " f  H   É r ¿ º t & h \ " f “ §À Ó

“

: r • ¸ 8 £ ¤& ñ ÷ &“ ¦ ¿ º t & h _  “ §À Ó “ : r • ¸_     oÖ  ¦ – Ð \ P S X ‰ í

ß –• ¸\  ¦   & ñ ½ + É Ã º e ” Ü ¼ 9, ¨ î ó ø Í_   â Ä º y n Cs  ¨ î ó ø Í\  › ¸

÷

&  H  כ `  ¦ 8 £ ¤& ñ # Œ ¨ î ó ø Í_  €  õ  ¨ î ' Ÿ ô  Ç ~ ½ ӆ ¾ Ó_  \ P S X ‰ í ß –

•

¸\  ¦   & ñ ½ + É Ã º e ”  . 1992¸  \  Hatta 1 p x s  “ §À Ó\ P | ¾ Ó>

\

 ¦ s 6   x # Œ €  \  à ºf ” ~ ½ ӆ ¾ Ó_  \ P S X ‰ í ß –• ¸ 8 £ ¤& ñ ~ ½ ÓZ O `  ¦ > h µ

1 Ïô  Ç s Ê ê ´ ú §“ É r ƒ  ½ ¨ à º' Ÿ ÷ &“ ¦ e ”   [9]. : £ ¤ y  8 £ ¤& ñ @ /



© œs  l ó ø ÍÜ ¼– РÒ'  ì  r o  | ¨ c à º \ O   H ~ à Ì} Œ •“    â Ä º s \  @ / ô

 Ç \ P & h  : £ ¤$ í \  › ' a ô  Ç ƒ  ½ ¨  Ö ¸ µ 1 Ïy  ”  ' Ÿ ÷ &“ ¦ e ”   [10, 11].

∗

E-mail: [email protected]

Fig. 1. The structure of sample.

‘

: r ƒ  ½ ¨\ " f  H l ” > r _  “ §À Ó\ P | ¾ Ó> \  ¦   + þ A # Œ, r ¼ #

„

 €  \  ç  H{ 9  >  é ß –5 Å q ) a(chopped) F  g \  -t \  ¦ { 9  r  v

“ ¦ r ¼ #  “ : r • ¸   o(“ §À Ó “ : r • ¸   o)_  0 A © œt ƒ  (phase lag)`  ¦ é ß –5 Å q Å Ò à º    o\     8 £ ¤& ñ † < ÊÜ ¼– Ð+ ‹ “ ¦ì  r   ] X

‚ Ã

Ì] j_  €  \  à ºf ” ô  Ç ~ ½ ӆ ¾ Ó_  \ P S X ‰ í ß –• ¸\  ¦ 8 £ ¤& ñ % i  .

II. T  Â ] Ø

Figure 1 õ  ° ú  s  r ¼ # “ É r 1 l x{ 9 ô  Ç Ó ü t| 9 _  F K5 Å q ó ø Í s \ 

“

¦ì  r  F « Ñ Z  ~ # Œ e ”   H  ± p× ¼0 Au + þ A ½ ¨› ¸\  ¦ ”   . ' Í

-458-



ïh Ar †   Ê ê Å Ò à º f“   “ §À Ó\ P À Ó Qe ^iwt (w = 2πf )\  ¦ r

¼

# „  €  \  ç  H{ 9  >  { 9  r v “ ¦ s \    É r “ §À ӓ : r • ¸’    ñ r

 “ ¦ { 9  " é ¶(€  \  à ºf ” ô  Ç ~ ½ ӆ ¾ Ó) \ P „  ² ú ˜ ~ ½ Ó& ñ d ” `  ¦ Û  ¦€  ,

“

: r • ¸\  › ' a ô  Ç ³ ð‰ & ³`  ¦  6 £ § õ  ° ú  s  % 3 `  ¦ à º e ” >   ) a   [9].

T 4 (d 4 , t) = Q exp(iwt) (1 + i)(λ ₁ k ₁ + λ ₂ k ₂ )

×

 2λ ₃ k ₃ (Y − λ ₂ k ₂ ) exp[(1 + i)(k ₃ l ₃ + k ₂ l ₂ )]

(λ 3 k 3 + W )(λ 3 k 3 − Y ) − (λ 3 k 3 − W )(λ 3 k 3 + Y ) exp[2(1 + i)k 3 l 3 ]



(1)

×  exp[(1 + i)k ₄ d ₄ ] + V exp[−(1 + i)k ₄ d ₄ ] exp[(1 + i)k 4 d 3 ] + V exp[−(1 + i)k 4 d 3 ]



#

Œl " f

Y = λ ₂ k ₂ [(λ ₁ k ₁ − λ ₂ k ₂ ) − (λ ₁ k ₁ + λ ₂ k ₂ ) exp[−2(1 + i)k ₂ l ₂ ]]

(λ 1 k 1 − λ 2 k 2 ) + (λ 1 k 1 + λ 2 k 2 ) exp[−2(1 + i)k 2 l 2 ] W = λ ₄ k ₄ [(λ ₄ k ₄ − λ 5 k ₅ ) − (λ ₄ k ₄ + λ ₅ k ₅ ) exp[−2(1 + i)k ₄ l ₄ ]]

(λ 4 k 4 − λ 5 k 5 ) + (λ 4 k 5 + λ 5 k 5 ) exp[−2(1 + i)k 4 l 4 ] (2) V = λ 4 k 4 + λ 5 k 5

(λ ₄ k ₄ − λ ₅ k ₅ ) exp[2(1 + i)k 4 d 4 ]

s

 9, λ, a, w, l, d  H y Œ •y Œ • \ P „  • ¸• ¸(thermal con- ductivity), \ P S X ‰ í ß –• ¸(thermal diffusivity), chopper_  y

Œ

•5 Å q • ¸(angular velocity), r « Ñ_  ¿ ºa (thickness), 0 A u

(position)s  9, k  H q πf

α Ü ¼– Ð & ñ _ ÷ &  H \ P S X ‰ í ß –  Ã

º(thermal diffusion wave number), Õ ªo “ ¦ ' ‘    H y Œ • 8

£

x[ þ t`  ¦ _ p ô  Ç . ë ß –€  • λ 1 k 1 = λ 2 k 2 s €  , x = 0õ  x = d 2  s \ " f 0 A © œ   H

∆φ 2 = −k 2 l 2 (3) s

“ ¦, x = d 3 ü < x = d 4  s _  0 A © œ   H  6 £ § õ  ° ú  s  ³ ð

‰

&

³ ) a  .

∆φ = r π

F _O

− arctan

(a − 1) sin

π F

 (a + 1)

exp _F ^π

O3

 + (1 − a) cos

π F

 (4)

#

Œl " f, F O

= α 3

l ² ₃ f , Λ i = λ i

√ α i

(i = 3, 4), a = Λ 4

Λ 3

= Λ _4/3 s

 . Õ ªo “ ¦ d ”  (4)\ " f ' Í   P : † ½ Óõ  ¿ º   P : † ½ ӓ É r Á º r

 | ¨ c à º e ” Ü ¼Ù ¼– Ð   H  & h Ü ¼– Ð  A ü < ° ú  s   r  ³ ð‰ & ³½ + É Ã

º e ”   [9].

∆φ 3 = −k 3 l 3 (5)

Araki 1 p x [12] \  _  €   z  ´] j6 £ x6   x % ò % i \ " f ¿ º   P : † ½ Ó\  _

ô  Ç š ¸  ± 1% s  “    כ Ü ¼– Ð ˜ Г ¦  ) a   e ”  . ë ß –€  • λ 4 k 4 = λ 5 k 5 s €   x = d ₄ \ " f 0 A © œ   H

∆φ 4 = −k 4 l 4 (6)

  ) a  .   " f \ P " é ¶ õ  8 £ ¤& ñ 0 Au   s _  0 A © œ “   8 ú x 0 A



© œt ƒ  (total phase lag)“ É r

∆φ _t ≈ ∆φ ₂ + ∆φ ₃ + ∆φ ₄ (7)

s

“ ¦, # Œl " f

∆φ ₂ ≈ −l 2

r πf α 2

,

∆φ 3 ≈ −l 3

r πf α 3

, (8)

∆φ ₄ ≈ −l ₄ r πf α ₄ , s

 . ë ß –€  • 2, 4   8 £ x _  \ P S X ‰ í ß –• ¸ α ² , α 4 ü < s [ þ t _  ¿ ºa 

\

 ¦ s p  · ú ˜“ ¦ e ”  €  , 3   8 £ x _  ¿ ºa ë ß – · ú ˜€   3   8 £ x _  \ P  S X

‰ í ß –• ¸  H, d ”  (6)Ü ¼– РÒ'  ∆φ l \  ¦ 8 £ ¤& ñ † < ÊÜ ¼– Ð+ ‹ > í ß –÷ &

#

Q| 9  à º e ”  .

Fig. 2. Schematic diagram of the measurement system.

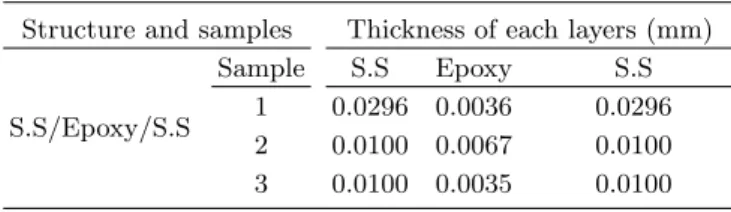

Table 1. The structures and thickness of the sample layers.

Structure and samples Thickness of each layers (mm) Sample S.S Epoxy S.S

1 0.0296 0.0036 0.0296 S.S/Epoxy/S.S

2 0.0100 0.0067 0.0100 3 0.0100 0.0035 0.0100 S.S; stainless steel 304

III. • ¤X N ËX ê sV  õ m Í S   Å Ç U ØR

‘

: r ƒ  ½ ¨\ " f ] j Œ •, ½ ¨$ í ô  Ç “ §À Ó\ P | ¾ Ó>   H Fig. 2 ü < ° ú



 [13]. \ P " é ¶“ É r ½ + ɖ Ð
 pÏ þ ›á Ô(14 W)\  ¦  6   x % i Ü ¼ 9 F  g é

ß –5 Å q l (EG&G PARL model 194A)\  _ K  é ß –5 Å q ) a F  g " é ¶

“ É

r F  g5 Å qS X ‰ @ /l \  ¦  5 g" f r ¼ # \  › ¸ ÷ &>   ) a  . Fig. 1õ

° ú

 “ É r › ¸| `  ¦ ë ß –7 á ¤ r v €  " f F  g \  -t _  f  ¨ à º\  ¦ [  v l  0 A

# Œ r ¼ # _  € ª œ€  “ É r Ó  o^ ‰ Õ ªA  s à Ô(Aremco products, Inc.) – Ð €  • 100 µmÜ ¼– Ð  ïh A÷ &% 3  .

r

¼ # f . Ë  8  H S X ‰ í ß –* 3 á Ô\  ¦  6   x # Œ ”  / B N • ¸ 4 × 10 ⁻⁶ torr“   ”  / B N › ¸ 5 Å q \   © œ‚ à Ì÷ &“ ¦ { 9   F  g " é ¶ s  r ¼ # \  { 9  ÷ &

•

¸2 Ÿ ¤ quartz window  „  €  \   º  ÷ &# Q e ”  . 8 ú x 0 A © œ t

ƒ  “ É r “ É rÛ  ¦(silver paste) – Ð “ ¦& ñ  ) a ß ¼– Ðë s q-– B H Û ¼ò ø Íò ø Í \ P

„

 @ /(φ = 0.002 inch, E-type)\  _ K  é ß –5 Å q Å Ò à º_  



o\     r ¼ # Ê ê€   ×  æ € © œÂ Ò Û ¼_ …“  Y UÛ ¼ Û ¼ 9  8 £ x \ " f 8 £ ¤

&

ñ ÷ & 9, 8 £ ¤& ñ ’    ñ  H Lock-in Amp(EG&G, PARL model- 5302) ü < X <s '  S \ ‰1 p q6   x ˜ Ð× ¼\  ¦ : Ÿ x # Œ ( Ž É Ó' – Ð „  5 Å x ÷ &

“

¦ Labview\  _ K  ì  r$ 3  ) a  .



± p× ¼0 Au ½ ¨› ¸\  ¦ ”   r « Ñ\  ¦ ë ß –[ þ t l  0 A # Œ F K5 Å q ó

ø Í(Û ¼_ …“  Y UÛ ¼ Û ¼ 9  304)`  ¦ \ ; Ÿ ¤ r ] X ‚ à Ì] j(Bisphenol A)

\

 ¦  6   x # Œ ] X ‚ Ã Ì “ ¦  © œ“ : r \ " f 24r ç ß –  â  or (  Ü ¼ 9,

 â

 o› ¸| \     \ P & h : £ ¤$ í    o\  ¦ 4 R `  ¦ à º e ” l  M :ë  H

\

 1 l x{ 9 ô  Ç › ¸| \ " f r ¼ # `  ¦ ë ß –[ þ t “ ¦ Ô  ¦ç  H{ 9 ô  Ç r ¼ # ¿ ºa 

Fig. 3. The linear relation between chopping frequency and phase difference.

Table 2. The obtained thermal diffusivity and the gra- dients.

Thermal Sample Gradient

diffusivity Ref. Data [15]

(Deg/Hz

)

(×10

cm

/s) (× 10

cm

/s)

1 −44.18 0.069

2 −37.40 0.062 0.128

3 −23.59 0.071

–

Ð “  ô  Ç š ¸ \  ¦ \ O E l  0 A # Œ # Œ Q> h_  r ¼ # `  ¦ ] j Œ •ô  Ç Ê

ê ¿ ºa   © œ { 9 & ñ ô  Ç  כ `  ¦ ‚  × þ ˜ % i  . — ¸Ž  H r ¼ # _  ß ¼ l

  H 10 × 10 mm ² – Ð ] j Œ •÷ &% 3 Ü ¼ 9, · ú ¡+ ' € ª œ€  `  ¦ Ó  o^ ‰ Õ

ªA  s à Ԗ Ð  ïh A % i  . r ¼ # _  ] j" é ¶“ É r Table 1 õ  ° ú



.

IV. + s ÇÊ Ý õ m Í À X Ø8 ý

Figure 3“ É r \ P " é ¶ _  é ß –5 Å q Å Ò à º\  ¦ 1 ∼ 7 Hz – Ð 



or v €  " f 8 £ ¤& ñ  ) a 8 ú x 0 A © œt ƒ  `  ¦ Å Ò à º_  ] jY  L  H“   (Hz) ^1/2 \  › ' a # Œ
  · p Õ ªA á Ôs  . [ j r ¼ # \ " f_  0

A © œt ƒ   Õ ªA á Ô_  l Ö  ¦ l  r ¼ # \     −23.59\ " f

−44.18  t    † < Ê`  ¦ · ú ˜ à º e ” Ü ¼ 9 [ j– л ¡ ¤ õ  ë ß –
  H & h • ¸

−3.44 \ " f −6.64 t     o\  ¦ ˜ Ðs “ ¦ e ”  . s  Õ ªA á Ôü <

s

p  · ú ˜“ ¦ e ”   H Û ¼_ …“  Y UÛ ¼ Û ¼ 9  304_  \ P S X ‰ í ß –• ¸(0.039 cm ² /s) [14] ü < ¿ ºa \  ¦ s 6   x €   d ”  (8)\  _ K " f ] X ‚ à Ì] j _

 \ P S X ‰ í ß –• ¸\  ¦ > í ß –½ + É Ã º e ”  . Table 2\  Õ ªA á Ô_  l Ö  ¦ l

ü < 8 £ ¤& ñ ô  Ç “ ¦ì  r  ] X ‚ à Ì] j_  \ P S X ‰ í ß –• ¸ x 9  ‚ à Г ¦ë  H‰  ³ ° ú כ s


ü < e ”  .

“

§À Ó \ P | ¾ Ó> \  ¦ s 6   x # Œ 8 £ ¤& ñ  ) a “ ¦ì  r  ] X ‚ à Ì] j_  \ P S X ‰ í

ß –• ¸ 0.062 ∼ 0.071× 10 ⁻² cm ² /s – Ð" f ë  H‰  ³° ú כ 0.128×



o ¨ 8 Š â \    É r x 9 • ¸_     o x 9  \ P & h  : £ ¤$ í    oü < “ ¦ì  r   F

« Ñü < Û ¼_ …“  Y UÛ ¼ Û ¼ 9  s _  ] X 8 ú ¤ \ P  $ † ½ Ó 1 p x # Œ Q  t

 " é ¶ “  Ü ¼– РÒ'  l “     H  כ Ü ¼– Ð Ò q ty Œ •÷ & 9 s _  ½ ©" î

`

 ¦ 0 AK " f  H  € ª œô  Ç # Œ Q › ¸| \  @ /ô  Ç Æ Ò& h “   ƒ  ½ ¨

€ 9

כ ¹ô  Ç  כ Ü ¼– Ð ó ø Íé ß –÷ &% 3  .

V. + s Ç Â ] Ø



© œ“ : r \ " f · û ª“ É r } Œ •_  €  \  à ºf ” ô  Ç ~ ½ ӆ ¾ Ó_  \ P S X ‰ í ß –• ¸

\

 ¦ 8 £ ¤& ñ l  0 A # Œ “ §À Ó\ P | ¾ Ó> \  ¦ ] j Œ • “ ¦ “ ¦ì  r  ] X

‚ Ã

Ì] j_  \ P S X ‰ í ß –• ¸\  ¦ 8 £ ¤& ñ ô  Ç   õ  0.062 ∼ 0.071 × 10 ⁻² cm ² /s\  ¦ % 3 % 3  . s  ° ú כ“ É r é # Qo  © œI  r ¼ # _  \ P S X ‰ í ß –• ¸ 0.128 × 10 ⁻² cm ² /s _  60 ∼ 70%– Ð" f s   H 8 £ ¤& ñ @ / © œ ~ Ã Ì }

Œ

•s   Ä » © œI (free standing)– Ð ì  r o  | ¨ c à º \ O `  ¦  â Ä º\  µ

1 ÏÒ q t| ¨ c à º e ”   H ] X 8 ú ¤ \ P  $ † ½ Óõ  ] X ‚ à Ì] j € 9 2 £ §  © œI – Ð | ¨ c M

:_  p [ j ½ ¨› ¸    o 1 p x \  l “  ô  Ç  כ Ü ¼– Ð ó ø Íé ß –  ) a  . † ¾ Ó Ê

ê “ ¦ì  r   ] X ‚ à Ì] j_   € ª œô  Ç  â  o› ¸| \    É r \ P & h  : £ ¤$ í



  oü < Å Ò# Q”   & ñ \   ҽ + Ëô  Ç r « Ñ_  ] j Œ •õ  8 £ ¤& ñ  © œq

\

 @ /ô  Ç t 5 Å q& h “   ƒ  ½ ¨ € 9 כ ¹  “ ¦ Ò q ty Œ •  ) a  .

Y

c p w Š à U Ø ”  ô

[1] W. H. Cho, M. S. Park, S. J. Hahn and Y. K. Sung, Properties of Polymers (SNU Press, Seoul, 1995).

[2] W. N. Santos, Polymer Testing 24, 932 (2005).

[3] K. D. Maglic, A. Cezairlyan and V. E. Peletsky, Compendium of Thermophysical Property Measure- ment Methods 1 (Plenum Press, New York, 1984), p. 591.

[5] M. B. Salamon, Butsuri 27, 584 (1972).

[6] M. B. Salamon, P. R. Garnier, B. Golding and E.

Buehler, J. Phys. Chem. Solids 35, 851 (1974).

[7] I. Hatta, R. Kato and A. Maesosn, Jpn. J. Appl.

Phys. 26, 475 (1987).

[8] A. A. Minakov, S. A. Adamovsky and C. Schick, Thermochimica Acta 26, 89 (2003).

[9] I. Hatta, T. Azumi, K. Shimada, R. Kato and A.

Maesono, Proc. 13th Jpn. Symposium on Thermo- physical Properties (Akita, Japan, 1992), pp. 121- 124.

[10] K. U. Kwon, M. H. Choi, S. W. Kim and S. H. Hahn, The 5th Asian Thermophysical Properties Confer- ence (Seoul, Korea, 1998), pp. 629-632.

[11] M. H. Choi, K. U. Kwon and S. W. Kim, The 5th Asian Thermophysical Properties Conference (Seoul, Korea, 1998), pp. 591-594.

[12] N. Araki, J. Yang, D. Tang and A. Makin, High Temp. High Press. 30, 331 (1998).

[13] S. W. Kim, B. R. Park, S. H. Hahn and D. J. Seong, Ungyong Mulli 9, 303 (1996).

[14] F. P. Incrapra and D. P. Dewitt, Fundamentals of Heat and Mass Transfer (John Wiley & Sons, New York, 1990), Appendix A.

[15] H. J. Lee, Ph.D Thesis, Purdue Univ. (1975), pp.

53-57.

Measurement of the Thermal Diffusivity of Polymer Adhesives

Ingoo Kim and Sok Won Kim ^∗

Department of Physics, University of Ulsan, Ulsan 680-749 (Received 16 February 2009)

In order to the measure the through-plane thermal diffusivity of polymer adhesive epoxy, which is frequently and widely used in industries, we constructed a modified AC calorimeter. The thermal diffusivities obtained for epoxy bonding layers between stainless-steel plates were 0.062∼0.071×10

cm

/s. The reasons for these values being smaller than the reference value of 0.128×10

cm

/s are the changing of the array of molecules when the epoxy becomes a films and the contact thermal resistance from the interfaces between the stainless and the epoxy layers.

PACS numbers: 66.30.-h, 66.70.+f

Keywords: Adhesive, Epoxy, Thermal diffusivity, AC calorimeter, Contact thermal resistance

∗

E-mail: [email protected]
