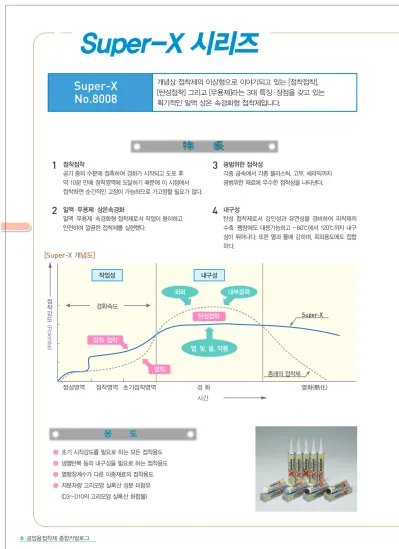

特　 　 長

1 Super-X 시리즈

特　 　 長

[ Super-X 개념도]

개념상 접착제의 이상형으로 이야기되고 있는 [점착접착], [탄성접착] 그리고 [무용제]라는 3대 특징・장점을 갖고 있는 획기적인 일액 상온 속경화형 접착제입니다.

특 징

용 도

점착접착

공기 중의 수분에 접촉하여 경화가 시작되고 도포 후 약 10분 만에 점착영역에 도달하기 때문에 이 시점에서 접착하면 순간적인 고정이 가능하므로 가고정할 필요가 없다.

광범위한 접착성

각종 금속에서 각종 플라스틱, 고무, 세라믹까지 광범위한 재료에 우수한 접착성을 나타낸다.

일액・무용제・상온속경화

일액・무용제・속경화형 접착제로서 작업이 용이하고 안전하며 깔끔한 접착제를 실현했다.

초기 시작강도를 필요로 하는 모든 접착용도 냉열반복 등의 내구성을 필요로 하는 접착용도 열팽창계수가 다른 이종재료의 접착용도 저분자량 고리모양 실록산 성분 미함유 (D3~D10의 고리모양 실록산 화합물)

내구성

탄성 접착제로서 강인성과 유연성을 겸비하여 피착재의 수축・팽창에도 대응가능하고 - 60℃에서 120℃까지 내구 성이 뛰어나다. 또한 열과 물에 강하며, 옥외용도에도 접합 하다.

(P o ten tia l)

종래의 접착제

Super-X 작업성

경화속도

내구성 외력

접착 점착・접착

탄성접착

내부응력

열, 빛, 물, 약품

1 Super-X 시리즈

特　 　 長

[각종 피착재에 대한 접착강도] [각종 고무에 대한 접착강도]

[내약품성]

[열간접착강도]

[온도에 따른 초기경화속도]

[열노화 후의 인장전단 접착강도]

[고온, 다습, 비바람 후의 인장전단 접착강도]

분류

피착재 분류

오픈타임 3분

7일 양생 후의 인장전단 접착강도(N/mm²) 7일 양생 후의 박리접착강도(N/mm)

약품담금시의 인장전단 접차강도(N/mm²) 피착재

약품 오픈타임 25분

기 타 금

속 고

무류

플 라스 틱류

연강판 알루미늄(*1) 스텐레스 구리 Polycarbonate Bakelite ABS 경질 PVC 폴리스틸렌 아크릴 6-나일론 FRP(*2)

발포Polyethylene(*3) Polypropylene(*4) PEEK(Polyther ketone) PES(Polyther sulfone) PSF(Polysulfone) PET(Polythyleneterephthalate) PPS(Polyphenyene sulfide) PPO(Polyphenyene oxide) PAR(Polyarylate) Oxybenzolyl polyester 슬레이트

합판

NR천연고무 NBR 실리콘고무 SBR EPDM EPDM(*)

Chloroprene 고무(CR)(*) CSM(chlorosulfuric polyethylene)(*)

평상시 물

초산 (1% 수용액) 초산 (10% 수용액) 황산 (3% 수용액) 황산 (30% 수용액) 수산화나트륨 (1% 수용액) 수산화나트륨 (10% 수용액) 기계유(Idemitsu: Mechanic Oil) 식염 (10% 수용액)

MEK*

N-헥산*

0.88 재료파괴 2.36 응집파괴 0.84 재료파괴 2.36 재료파괴 0.80 계면파괴 2.36 응집파괴 0.72 계면파괴 0.56 계면파괴

4.31 3.63 3.72 1.96 4.41 4.02 4.41 4.51 4.21 4.31 0.29 0.78 3.92

4.21 4.21 4.51 4.31 4.21 2.45 3.92 2.74 2.94 2.84 4.02 0.98 2.45 3.14 3.82 3.53 1.67 3.72 4.41 4.12 2.25 1.86 2.65

3.92 4.12 3.92 4.21 3.23 4.02 1.96 3.14 2.25 2.16 2.65 2.94 - - - - - - - - - - 1.67 3.14

(*) 샌드페이퍼(#120)처리 후 MEK 탈지

조건 : 도포두께 편면 500㎛로 양면도포/오픈타임 3분 스텐레스 × 스텐레스 압축클립 1일, 양생 7일 각 약품에서의 담금일수 7일, 인장속도 50mm/min

* 용제에 관해서는 저하가 나타나지만 세척 등 단시간 접촉의 경우에는 문제 없음.

조건 : 각 피착재마다 도포두께 편면 50㎛으로 양면도포. 인장속도 50mm/min

*1, 2 : 표면처리에 따라 접착강도가 불규칙하므로 사전에 확인하여 주십시오.

*3 : 자외선을 쬐어 표면처리 *4 : 프라이머(세메다인 PP-7F) 사용

×10^-1 16 12 8 4 0

50 40 30 20 10

50 40 30 20 10

100

50 3 5 10 15 20 30 60

양생시간(분)

20 40 60 80 100 120 140 온도(℃)

박리접착강도 인장전단접착강도

인장전단접착강도 인장전단접착강도

(N/mm) (N/mm2)

(N/mm2) (N/mm2)

80℃

50℃ 23℃

23℃

110℃

80℃

120℃

100℃

130℃

조건:편면도포 도포두께 200㎛

연강판×캔버스 인장속도 200mm/min 측정온도 23℃, 50%RH

조건: 50℃, 85%RH에 비바람 노출

도포두께 편면 50㎛ 양면도포/오픈타임 3분 스텐레스×스텐레스, 압축클립 1일 양생 14일, 인장속도 50mm/min 측정온도 23℃, 50%RH

조건: 도포두께 편면 50㎛ 양면도포/오픈타임 3분 스텐레스×스텐레스

압축클립 1일, 양생 14일 인장속도 50mm/min

조건: 도포두께 편면 50㎛ 양면도포/오픈타임 3분 스텐레스×스텐레스, 압축클립 1일 양생 14일, 인장속도 50mm/min 측정온도 23℃, 50%RH

1 Super-X 시리즈

주성분 아크릴변성

실리콘수지 아크릴변성

실리콘수지

아크릴변성

실리콘수지 아크릴변성

실리콘수지 아크릴변성

실리콘수지 아크릴변성

실리콘수지 아크릴변성

실리콘수지

외관

점도(Pa . s/23℃) 밀도(g/cm³) 초기경화 시간(분) 인장전단접착강도(N/mm²) T형 박리접착강도(N/mm)

경도(Shore A) 유리전이온도(℃) 파단강도(N/mm²) 파단시 연신율(%) 선팽창율 체적저항율(Ω . cm) 유전율(100Hz) 유전손실(100Hz) VOC 등급 용량 규격

백색 페이스트 90 1.26

11 3.7 2.5 48 -63

1.8 220 2.1×10^-4 3.1×10¹¹

6.4 0.5

170g・333ml

검정색 페이스트 90 1.26

11 3.7 2.5 48 -63

1.8 220 2.1×10^-4 3.1×10¹¹

6.4 0.5

170g・333ml

65 1.07

8 3.4 1.7 49 -64

1.6 150 1.8×10^-4 5.1×10¹¹

4.5 0.3

135ml・333ml

검정색 페이스트 24 1.24

11 3.2 2.4 39 -68

0.9 300 2.4×10^-4 3.2×10¹²

6.1 0.3

170g・333ml

검정색 페이스트 14 1.21

11 2.9 1.8

검정색 페이스트 90 1.27

10

검정색 페이스트

34 -61

0.7 275 3.6×10^-4

1.1×10¹¹ 6.9 0.3

333ml

64

3.74 150

170g 135ml

경화물물성전기특성

품 명

Super-X

No. 8008 Super-X No. 8008 Black

Super-X No. 8008 Clear

Super-X No. 8008 LBlack

Super-X No. 8008 LLBlack

Super-X

NEO Super-X No. 777

Black

담황색 반투명 페이스트

[ Super-X No.8008 일람표]

1 Super-X 시리즈

주성분 아크릴변성

실리콘수지 아크릴변성

실리콘수지 아크릴변성

실리콘수지 아크릴변성

실리콘수지아크릴변성

실리콘수지 아크릴변성

실리콘수지

외관

점도(Pa . s/23℃) 밀도(g/cm³) 초기경화 시간 (분) 인장전단접착강도(N/mm²) T형 박리접착강도(N/mm)

경도(Shore A) 유리전이온도(℃) 파단강도(N/mm²) 파단시 연신율(%) 선팽창율 체적저항율(Ω . cm) 유전율(100Hz) 유전손실(100Hz) 열전도율(W/m . k) 용량 규격

백색 페이스트 42 1.59

9 4.0 0.9 78 -60

3.8 100 1.2×10^-4

3.1×10¹² 6.1 0.2 1.0 200g・333ml

백색 페이스트 82 1.58

7 3.1 1.1 78 -62

3.6 50 1.2×10^-4 2.0×10¹²

6.4 0.3 1.0 200g・333ml

검정색 페이스트 42 1.59

9 4.0 0.9 78 -60

3.8 100 1.2×10^-4

3.1×10¹² 6.1 0.2 1.0 200g・333ml

검정색 페이스트 82 1.58

7 3.1 1.1

백색·흑색 페이스트 40.5 1.58 13.5 0.642 0.577 78

-62 3.6 50 1.2×10^-4 2.0×10¹²

6.4 0.2 1.0 200g・333ml

75

3.09 60

1.8×10¹¹ 7.5 2.35 1.04 200g・333ml

경화물물성전기특성

품 명 SX720W SX720WH SX720B SX720BH SX730(W•B)

[ SX720 일람표]

특 징

용 도

난연품(UL94V-O 인정)(File No. E178790) 일액 상온 습기경화형 탄성접착제

초기 접착속도가 빠르고 각종 재료에 잘 접착되며 경화 후 내구성이 뛰어난 접착제

안전위생, 지구환경을 고려한 친환경 접착제

●

저분자량 실록산 미함유(Siloxane Free)

●

콘덴서, 코일 등의 회로기판의 고정 전원, 트랜스 등의 절연 실링 전자부품의 방수 실링

전기부품용 접착제

SX720(W, WH, B, BH)

Super-X Gold No.777

주성분

투명

투명

투명 14분 10분 4분 3분 2분 5℃

10℃

23℃

30℃

40℃

표면저항율(Ω・cm) 체적저항율(Ω・cm³) 유전율(100Hz) 유전정접(100Hz)

흰색・검정색

흰색・검정색 검정색

흰색

경화피막두께 (mm)

투명

1일후

80℃

투명 투명 투명 투명

투명

투명 투명 투명

투명

흰색

검은색 흰색

검은색 흰색

검은색 흰색

검은색

흰색 검은색

흰색 검은색

흰색 검은색

흰색 검은색 흰색

검은색

2일후

100℃

4일후

120℃

7일후

130℃

9분 7분 2.3분 1.3분 1분

황산 3%

황산 30%

염산 10%

초산 1%

초산 10%

식염수 10%

기계유 IPA n-헥산

MEK

5.73 5.28 5.68 5.45 5.65 7.12 8.85 3.62 1.65 1.74

3.72 3.08 3.22 2.98 3.01 3.75 4.44 1.25 0.20 0.14 214

375 6.30 0.28

5℃

23℃

35℃

1주간 2주간 4주간 8주간 12주간 18주간

9.77 9.98 10.04

9.94 9.84 10.20

9.95 9.73 9.62 9.69 9.45 9.47

9.60 9.62 9.39 9.70 9.42 8.79

9.70 9.58 8.95 8.05 7.19 5.86 5.45

6.54 6.31 6.79 6.87 6.86

7.05 7.53 7.54 7.34 7.25 6.75

7.57 7.15 7.36 6.56 5.98 5.36

7.29 6.35 6.63 5.98 4.81 3.10 1.00

2.72 4.37 0.86

2.04 3.10

1.55 3.80 6.05

2.10 4.86 7.68 1.00

2.54 4.26 0.74

1.90 2.83

1.45 3.35 6.00

1.80 4.51 7.70 369

345 5.12 0.19 166

232 3.87 0.07

흰색 검정색

규격(대표직)

초기경화시간

인장전단접착강도(N/mm²) 12개월 (실내5~35℃) 보관

아크릴변성실리콘수지

외관 미황색투명

페이스 (경화물: 미황색)

백색~백황색 페이스 (경화물: 백색)

검정색 페이스 (경화물: 검정색) 점도(Pa . s/23℃)

밀도(g/cm³) 초기경화시간 (분) 인장전단접착강도(N/mm²)

T형 박리접착강도(N/mm) 경도(쇼아A) 파단강도(N/mm²)

파단시성장(%) 유효기간

76.0 1.02 3.5 2.86 3.08 60 3.65

110

82.0 82.6 1.14

2.5 3.24 3.31 58 3.42

120 항 목

온 도

약 품 항 목

경화시간 온도

폭로기간

본품은 경화성 레벨이 <속경화>영역에서 <즉경 화>영역에 도달함으로써 <순간탄성>이라는 새 로운 컨셉으로 단시간 접착 요구에 응합니다.

환경대응

환경대책품(후생노동소지침직책령 14물질 미사용) 독극물질을 사용하지 않았습니다.

포름알데히드 규제대상외 일본접착제공업회 등록품 [JAIA F☆☆☆☆·4VOC 기준접합](사용무제한) RoHS적합품

속경화성 즉경화

도포 후 약 1분의 오픈타임에서 핸들링 가능시간 약 1~2분/23℃

도포 후 약 2분의 오픈타임에서 핸들링 가능시간 약 30초~1분/23℃

저온에서의 경화성, 접착성이 좋음.

접착내구성 고접착성

목재, 무기질본드, 금속, 프라스틱 등 폭넓은 접착재료에 대응

고내구성

열·냉열충격 등 내구성이 좋음

초기접착 강도를 필요로 하는 다용도의 접착에 적합합니다.

냉열반복 등의 내구성을 필요로 하는 접착에 적합합니다.

특 징 용 도

[전기특성]

[침부경화성]

[내열노화성]

[일반특성]

[초기경화성]

[내약품성]

 피착재 : 연강판×연강판

 23℃50%RH×7일간 양생  도포량 : 편면 100μm의 양면도포

 피착재 : 알루미늄×알루미늄

 각 약품에 7일간 침수. 이후 23℃50%RH 환경에 3일간 방치후 측정

 23℃50%RH×7일간 양생  도포량 : 편면 100μm의 양면도포

 피착재 : 알루미늄×알루미늄

Super-X Gold

No.777

투명

흰색・검정색 흰색・검정색

흰색・검정색

흰색・검정색 측정치

합판 솔송나무

FRP 페놀 PP PE 스틸 스틸(*1)

동 PP(PP-7F 사용)

경질염화비닐 NBR고무

EPDM EPDM(표면처리)

소가죽면 소가죽표면

경질염화비닐 폴리카보네이트

PS ABS 아크릴수지

나일론 연강판 알루미늄 PP(PP-7F)

경질염화비닐 폴리카보네이트

폴리스틸렌 ABS 아크릴 6-나일론

연강판 알루미늄 외 관

점도(Pa . s/23℃) SVI 밀도(g/cm³)

비휘발성 피막형성시간

5.07 5.45 7.35 7.15 0.33 0.35 4.35 6.53 11.29 1.31(*2)

1.42 0.62 0.58 3.87 6.00 2.95

6.12 5.52 5.52 5.45 5.52 3.25 6.25 6.12 1.68 3.87

3.94 3.84 3.75 0.30 0.35 3.21 4.24 4.85 1.31(*2)

4.10 3.14 0.24 3.87 2.94 2.70

3.45 3.98 3.41 3.47 3.55 4.22 4.46 4.72 3.43

3.11 CF 1.26 C1A9 3.01 C5A5 2.17 AF 3.12 C8A2 1.97 C4A6 3.49 C8A2 5.29 CF 흰색・검정색 페이스트

97.0 1.27 1.04 91.5 3분 30초

인장전단접착강도(N/mm²) 인장전단접착강도(N/mm²)

박리접착강도(kgf/25mm)

인장전단 접착강도(N/mm)

피 착 재 피 착 재

피 착 재

피 착 재 항 목

Super-XG No.777 Neo Black

[각종 재료에 대한 접착성능]

[180℃박리접착강도]

[일반특성]

[각종 피착재에 대한 접착강도]

투명 흰색・검정색

-40℃

-20℃

0℃

23℃

80℃

100℃

120℃

9.85 8.87 7.98 7.62 3.45 3.25 3.20

9.87 5.78 4.74 4.75 2.54 1.74 1.58 인장전단접착강도(N/mm²) 온 도

[열간접착강도]

 23℃50%RH×7일간 양생  도포량 : 편면 100μm의 양면도포

 피착재 : 알루미늄×알루미늄

 23℃50%RH×7일간 양생  도포량 : 편면 200μm의 양면도포

 피착재 : 각종 피착재×캔버스

 23℃50%RH×7일간 양생  도포량 : 편면 100μm의 양면도포

1 2주간 양생, 2프라이머와 접착제 경계면에서의 파괴 :

● 유기주석 화합물 개선제품

● 속경화타입/ 3분 30초/ 일액 상온경화

● 고기능성 탄성 ● RoHS + HF 대응품 ● 무용제

용 도 사 용 방 법

전기·전자 부품의 접착에 적합합니다.

각족 금속, 플라스틱, 고무 등의 접착에 적합니다.

전기·전자 부품의 접착에 적합합니다.

각족 금속, 플라스틱, 고무 등의 접착에 적합니다.

접착면의 수분, 먼지, 기름때 등을 제거하고 잘 건조합니다.

첨부된 노즐을 적당한 길이로 잘라서 튜브에 셋팅합니다.

경화할 때까지 접착면을 고정합니다.

5℃ 이하의 온도에서는 경화가 지연됩니다.

Super-X NEO SX-730W

외 관 점도(Pa . s/23℃)

SVI 밀도(g/cm³) 초기경화시간 심부경화(mm/24hr)

피막물성 성장(%) 파단강도(M·pa)

경도(shore A)

검정색 90 2.3 1.27 10분 2.30 150 3.74 64

Super-X No. 8008 Black 항 목 NEO

[일반특성]

Super-X No. 8008 Black NEO

Super-X No. 8008 Black NEO Super-X No. 8008 Black NEO 경질염화비닐

폴리카보네이트 폴리스틸렌

ABS 아크릴 연강판 알루미늄

경질염화비닐 폴리카보네이트

폴리스틸렌 ABS 아크릴 연강판 알루미늄

경질염화비닐 폴리카보네이트

폴리스틸렌 ABS 아크릴 연강판 알루미늄

3.0 CF 3.0 CF 2.7 C8A2

2.6 CF 3.0 CF 2.5A8未2

4.1 CF

3.0 CF 3.0 CF 2.7 C8A2

2.6 CF 3.0 CF 2.5A8未2

4.1 CF

2.9 CF 3.0 CF 2.9 C8A2

2.8 CF 3.4 CF 2.4 AF 4.7 CF 인장전단 접착강도(N/mm²)

인장전단 접착강도(N/mm²) (80℃, 1W) 인장전단 접착강도(N/mm²) (50℃, 1W) 피 착 재

피 착 재 피 착 재

[각종 피착재에 대한 접착강도]

[열노화접착성] [내수접착성]

 CF : 접착제의 응집파괴 AF : 계면박리 未 : 미경화, 숫자는 해당의 비율을 나타냄

 CF : 접착제의 응집파괴 AF : 계면박리 未 : 미경화, 숫자는 해당의 비율을 나타냄  CF : 접착제의 응집파괴 AF : 계면박리

용 도 특 징

유기주석화합물(FREE) 제품 RoHS 인정품

일액상온경화형/ 10분 친환경적인 제품 일액무용제 광범위한 접착력

전기·전자 부품의 접착에 적합합니다.

각종 금속, 플라스틱, 고무 등의 접착에 적합니다.

PC 플라스틱에 최적입니다.

Super-X NEO는 RoHS 인정 제품이며, 일액상온경화형으로 일액무용제 접착제이며, 광범위한 접착 특성을 지닌

유기주석 Free 제품입니다.

사용전에 취급설명서를 읽고 충분히 주의사항을 이해한다.

취급시 분진, 가스, 연기, 증기, 스프레이를 흡입하지 않는다.

제품 사용시 음식 또는 흡연을 하지 않는다.

제품 사용 후에는 오염부분을 잘 닦는다.

필요한 개인보호용품을 사용한다.

제품 사용중 과다 노출 또는 장기간 흡입했을 경우, 피부지극이 있을 경우 사용을 중단하고 의사의 진단을 받는다.

사용상 즉시 처리 및 대응을 해야 할 필요가 있습니다.

제품의 보관은 잠금장치가 있는 곳에 보관합니다.

내용물과 용기는 국가 또는 지방의 규정에 의거 폐기합니다.

Super-X NEO SX-730W

외 관 점도(Pa . s/23℃)

SVI 초기경화시간(분) 심부경화(mm/24hr)

노랑 페이스트·흰색 40.5 1.77 13.5 2.05 SX 730W 항 목

[일반특성]

SX 730W

SX 730W SX 730W

SX 730W 폴리카보네이트

폴리스틸렌 ABS 알루미늄

폴리카보네이트 폴리스틸렌

ABS 알루미늄 체적저항율(Ω・cm³)

유전율(100Hz) 유전 손실(100Hz) 열전도율(W/m·K)

폴리카보네이트 폴리스틸렌

ABS 알루미늄

2.2 CF 1.1 AF 1.0 AF 2.3 CF

2.9 TCF 1.4 AF 2.4 TCF 3.5 TCF 1.8E + 11

7.5 2.35 1.04

2.2 CF 1.4 AF 2.4 TCF 3.5 TCF 랩 전단강도(N/mm²)

랩 전단강도(N/mm²)

랩 전단강도(N/mm²) 피 착 재

피 착 재 항 목

피 착 재

[플라스틱과 금속 접착 속성]

[플라스틱과 금속 접착 속성]

[전기 특성성]

[내약품성]

 CF : 접착제의 응집파괴 AF : 계면박리

용 도 특 징

유기주석화합물 대체품

UL94V-0 인정품 (No. E178790) 일액 상온경화 탄성잡착제 무용제

접점장애 대책품

RoHS 지정 6대물질 미사용(카드늄, 아연, 수은, 6가크롬 및 그 화합물, PBB류, PBDE류

유기주석화합물이 규제되는 용도

폴리카보네이트, ABS수지 등 각종 경질 플라스틱 재료나 금속재료의 접착

초기 접착강도가 필요한 접착

충격이나 진동을 받기 쉬운 부분의 접착

각종 금속, 플라스틱, 고무 등을 접착할 수 있습니다.

금속 : 철, 동, 스틸, 알루미늄 고무 : NBR, EPDM, CR, 우레탄고무 등

플라스틱 : 폴리카보네이트, 아크릴, ABS수지, FRP, 각종 엔프라 등

RoHS 지정 6대 물질을 사용하지 않은 일액상온경화형 탄성접착제이며, 내열성·내유성·내마찰성이 우수한 고강도, 고신장율의 특성으로 다양한 재료 에 접착할 수 있는 유기주석 Free 제품입니다.

사 용 방 법

접착면의 수분, 먼지, 기름때 등을 제거하고 잘 건조합니다.

첨부된 노즐을 적당한 길이로 잘라서 튜브에 셋팅합니다.

경화할 때까지 접착면을 고정합니다.

5℃ 이하의 온도에서는 경화가 지연됩니다.

UT-100B BBX 20ML

UT-100B 표면 저항 (Ω)

체적저항율 (Ω・cm³) 유전율 (100Hz) 유전 손실율 (100Hz)

2.0×10 1.2×10 5.77 0.47 항 목

[전기 특성]

주성분 밀도 (g/cm²) 점도 (Pa . s/23℃) 초기경화시간 (분) 심부경화 (mm/24hr)

특수반응 폴리머 1.02 200 30 2.5 UT-100B 항 목

[일반특성]

UT-100B

Dumbell property

50% 계수 강도 (N/mm²) 인장강도 (N/mm²)

연신율 (%) 경도 (shore A) Tearing 강도 (N/mm)

2.3 5.4 1200

70 42.5 항 목

[경화특성]

조건 : 온도 23℃ 습도 50%

폴리카보네이트 ABS 아크릴 플라스틱 폴리비닐

FRP PET PBT Bakelite

PPO PPS 6-나일론

PS

4.37 cf 3.41 cf 3.70 cf 3.41 cf 3.28 cf 3.40 cf 3.11 cf 3.21 cf 2.73 cf/af

3.24 mf 1.78 cf/af

1.02 af

7.54 cf 4.68 mf 3.50 ca/af

1.26 cf 3.60 cf 4.87 mf 4.32 cf/af

3.51 cf 3.81 mf 3.69 mf 3.77 mf 2.00 af Lnitial Heat again

(80℃ 336h) 기 판

[각종 재료에 대한 접착성능]

사 용 방 법

접착면의 수분, 먼지, 기름때 등을 제거하고 잘 건조합니다.

첨부된 노즐을 적당한 길이로 잘라서 튜브에 셋팅합니다.

경화할 때까지 접착면을 고정합니다.

5℃ 이하의 온도에서는 경화가 지연됩니다.

용 도 특 징

UL746C QOQW2 접착시스템인정품(File No. E324741) 무용제

일액상온경화

고물성(고강도, 고신장율) 접점장애 대책품

내열성·내유성·내마찰성이 우수함

전기, 전자부품의 접착·씰에 사용할 수 있습니다.

각종 금속, 플라스틱, 고무 등의 접착에 적합니다.

금속 : 철, 동, 스틸, 알루미늄

고무 : NBR, EPDM, CR, 우레탄고무 등

플라스틱 : 폴리카보네이트, 아크릴, ABS수지, FRP, 각종 엔프라 등

◆ 폴리에틸렌, 폴리프로필렌, 폴리아세타루는 접착이 안됨.

◆ 고무는 표면처리(샌드페이퍼+용제탈지)를 합니다.

RoHS 적합품의 일액상온경화형 접착제이며, 내열성·내유성·내마찰성이 우수하고 고강도, 고신장율 특성으로 다양한 재료에 접착할 수 있습니다.

Dumbbel property : According to JIS K 6251

(No. 2type, after 7 days cured at 23 degree C in 50%RH, Tension rate 200mm/min) Hardness : after one day crued at 23 degree C in 50%RH

Tearing strength : JIS K 6252 (After 7 days cured at 23 degree C in 50%RH, Tension rate 500mm/min)

Condition : Coated on both sides, 50μm thick (one side), Tension rate 5mm/min After 7 days cured at 23 degree C in 50%RH

mf : material failure cf : cohesive failure af : adhesive failure

UT-100B BBX 20ML

점착발현 시간(분) 40℃ 65%

23℃ 50%

5℃ 40%

3분 7분 12분 환경조건

[점착성능-점착발현 시간]

주성분 외관 점도 (Pa . s/23℃)

밀도 (g/cm²) 비휘발성 (%)

아크릴변성실리콘 담황색투명

26 0.97

94

목안 JIS K 6833

상동 상동

대표치 시험법

항 목

[일반특성]

5℃ 40%

23℃ 50%

40℃ 65%

오픈타임

(분) 28일 후

9 9 9 19 직후

- - 6 9 28일 후

15 17 20 22 직후

- 6 7 15 28일 후

16 19 21 22 직후

8 12 19 20 3 7 30 120

[점착성능-박리강도 변화]

JIS Z 0237 접착테이프·점착 시트 시험방법에 의거 기준 : 180℃ 박리강도 5N/25mm 이상을 발현하는 시간

피착재 : PET필름 × 스텐레스 도포두께 : 100μm(스텐레스측 단면) 도포

●기존의 용매형(용제·물)점착재와 다른 공기 중의 습기에 따라 반응하고, 점착성을 발 현하기 때문에 방치시간(오픈타임)이 길면 길수록 보다 높은 점착력을 얻을 수 있다.

도포두께 : 100μm

시험방법 : 오픈타임 1분 후에 접합, 23℃ 50%RH에서 28일간 양생 후 측정 (인장속도 50mm/min)

스텐레스 알루미늄

동 ABS 폴리카보네이트

스틸렌 아크릴 경질 염화비닐

6-나일론 폴리프로필렌

폴리에틸렌 POM

PPS FRP 유리 합판

0.65 0.64 1.83 1.53 1.53 2.49 1.53 0.62 1.08 1.36 0.83 0.39 0.62 1.47 1.21 1.00 피착재

[각종 재료에 대한 접착성능]

용 도 특 징

여러가지 재료에 잘붙고 비용절감 기대(액체의 점착제) 내구성이 좋고 다용도로 사용(탄성점착)

잔여물이 적고 다시 붙임이 가능(재박리성 좋음) 안전하고 두꺼운 도포가 가능(무용제)

일액형 / 상온습기반응형

투명하며 저분자 실록산이 포함되어 있지 않음 산성분이 포함되어 있지 않아 녹방지에 좋음

씨트, 필름, 얇은 고무 등에 접합 PP, PE, 실리콘 고무 등 난접착제 사용 곡면, 오목한 곳이 있는 부재에 접합 임시 접착이나 다시 붙임이 필요한 경우 여러가지 재료, 용도의 접합에 적당

인장전단 접착강도(N/mm²) BBX 20ML

일반적인 접착제와 달리 고형화되지 않고 양면테이프처럼 접착성을 지닌 습기반 응형 탄성점착제입니다. 붙였다 다시 땔 수 있는 자유자재의 신개념의 점착제로 서 실생활에서 다용도로 사용할 수 있습니다.

사용불가 재료

귀금속류, 식기류, 고가품, 중량물, 접착면적이 부족한 경우 반발이 강한 재료, 미끄러운 재료, 불소수지, 폴리아세탈, 실리콘 처리된 표면

음식물을 넣는 용기에는 사용할 수 없습니다.

80℃ 이상의 열이 상시 접촉되는 재료나 장소에서는 사용할 수 없습니다.

수중에서는 사용할 수 없습니다.

신축성이 있는 고무재료는 강하게 늘리면 접착제가 분리될 수 있습니다.

자외선이 비추는 장소는 적합하지 않습니다.
