분말소화설비 관련 문제

분말소화설비 관련 문제

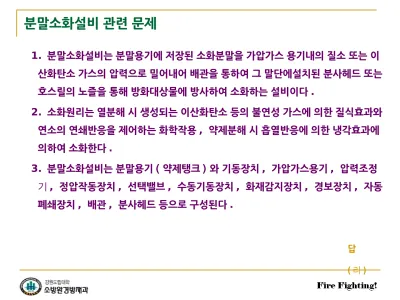

1. 분말소화설비는 분말용기에 저장된 소화분말을 가압가스 용기내의 질소 또는 이 산화탄소 가스의 압력으로 밀어내어 배관을 통하여 그 말단에설치된 분사헤드 또는 호스릴의 노즐을 통해 방화대상물에 방사하여 소화하는 설비이다 .

2. 소화원리는 열분해 시 생성되는 이산화탄소 등의 불연성 가스에 의한 질식효과와 연소의 연쇄반응을 제어하는 화학작용 , 약제분해 시 흡열반응에 의한 냉각효과에 의하여 소화한다 .

3. 분말소화설비는 분말용기 ( 약제탱크 ) 와 기동장치 , 가압가스용기 , 압력조정 기 , 정압작동장치 , 선택밸브 , 수동기동장치 , 화재감지장치 , 경보장치 , 자동 폐쇄장치 , 배관 , 분사헤드 등으로 구성된다 .

답 (라 )

분말소화설비 관련 문제

176. 축압식 분말 소화기에 관한 옳은 설명은 ?

가 . 압력원이 별도의 용기에 저장되므로 안전하다 . 나 . 장기간 보관 시에도 가스누설이 적다 .

다 . 가압가스 저장용기는 용접식 , 조임금구식이 있다 .

라 . 가스누설로 인한 압력강하를 방지하기 위해 주기적인 압력점검이 필요하다 .

<해설 > 분말소화기

답 (라 )

구분 가압식 축압식

압력원 별도의 용기에 저장 동일 용기에 저장

압력계 없다 있다

충전가스 이산화탄소 질소

압력점검 불필요 필요

분말소화설비 관련 문제

177. 분말소화설비의 구성품이 아닌 것은 ?

가 . 정압작동장치 나 . 압력 조정기 다 . 가압용 가스용기 라 . 기화기

<해설 > 분말소화설비의 구성품 1. 정압작동장치

2. 압력조정기

3. 가압용 가스용기 4. 선택밸브

답 (라 )

분말소화설비 관련 문제

178. 분말소화약제 저장용기의 경우 가압식의 것에 있어서는 최고 사용압력의 몇 배 이하에서 작동하는 안전밸브를 설치하여야 하는가 ?

가 . 1.2 배 나 . 1.5 배 다 . 1.8 배 라 . 2.0 배

<해설 > 분말소화약제 저장용기의 안전밸브 설치기준

답 (다 )

구 분 기 준

가압식 최고사용압력의 1.8 배 이하 축압식 내압시험압력의 0.8 배 이하

분말소화설비 관련 문제

179. 분말 소화설비의 배관방법 중 동관을 사용하는 경우 배관의 최고 사용압력의 몇 배 이상의 압력에 견딜 수 있어야 하는가 ?

가 . 0.5 나 . 1.5 다 . 2.5 라 . 3.5

<해설 > 분말소화설비의 배관 1. 전용으로 할 것

2. 강관 : 아연도금에 의한 배관용 탄소강관

3. 동관 : 고정압력 또는 최고사용압력의 1.5 배 이상의 압력에 견딜 것 4. 밸브류 : 개폐위치 또는 개폐방향을 표시할 것

5. 배관부속 및 밸브류 : 배관과 동등 이상의 강도 및 내식성이 있는 것 6. 주밸브 ~ 헤드까지의 배관의 분기 : 토너먼트 방식

7. 저장용기 등 ~ 배관의 굴절부까지의 거리 : 배관내경의 20 배 이상 답 (나 )

분말소화설비 관련 문제

180. 분말소화설비의 배관분기법 및 배관경에 대해서 다음 중 가장 옳지 않은 것 은 ?

가 . 배관은 되도록 굵게 한다 .

나 . 배관을 분기할 때는 T 로 등분하여 흐름이 원활하게 흐르는 구조이어야 한다 .

다 . 유속이 느리면 가스와 소화약제가 분리된다 .

라 . 배관의 분기는 엘보에서 관경의 20 배 이상 떨어진 곳에서 분기한다 .

<해설 >

배관분기시 배관을 굵게 하는 것은 가스와 소화약제가 분리되므로 적당하지 않다 .

답 (가 )

분말소화설비 관련 문제

181. 분말소화설비의 방호대상이 될 수 없는 것은 ?

가 . Cellulose Nitrate 섬유소 저장고 나 . 목재창고

다 . 방직공장 라 . 변전실

<해설 > 분말소화설비의 방호대상 1. 목재창고

2. 방직공장 3. 변전실

* 니트로셀룰로오스 (Cellulose Nitrate) 는 제 5 류 위험물로서 대량의 물에 의한 주수소화를 하여야 한다 .

답 (가 )

분말소화설비 관련 문제

182. 분말소화약제의 저장용기에는 저장용기의 내부압력이 설정압력이 되었을 때 주밸브를 개방하는 장치가 필요하다 . 이 장치의 명칭은 ?

가 . 자동폐쇄장치 나 . 전자 개방창지 다 . 자동청소장치 라 . 정압작동장치

<해설 > 정압작동장치

약제를 적절히 내보내기 위해 다음의 기능이 있다 .

1. 기동장치가 작동한 뒤에 저장용기의 압력이 설정압력 이상이 될 때에 방출면을 개방시키는 장치

2. 일정한 방출압력이 되면 주밸브를 개방하는 장치 3. 탱크의 압력을 일정하게 해주는 장치

4. 저장용기마다 설치 답

(라 )

분말소화설비 관련 문제

183. 분말 소화설비를 설명한 것 중 잘못된 것은 ? 가 . 질소가스만 공급하면 곧 분말을 분사한다 . 나 . 배관은 시공한 후 반드시 압력시험을 행한다 . 다 . 화재감지기와 연동하여 구획별로 자동 동작한다 . 라 . 분말 방사시에는 공조설비 댐퍼를 닫아주어야 한다 .

<해설 > 분말가스 방사는 N₂, CO₂ 가스로 분사할 수 있다 .

답 (가 )

분말소화설비 관련 문제

184. 분말소화설비에 사용하는 소화약제 중 제 3 종 분말은 어느 것을 주성분으로 한 것인가 ?

가 . 탄산수소칼륨 나 . 인산염

다 . 탄산수소나트륨 라 . 요소

<해설 > 분말소화약제

답 (나 )

분말소화약제 주성분

제 1 종 분말 탄산수소나트륨 ( 중탄산나트륨) 제 2 종 분말 탄산수소칼륨 ( 중탄산칼륨 ) 제 3 종 분말 인산염 ( 제 1 인산암모늄 ) 제 4 종 분말 탄산수소칼륨 + 요소

분말소화설비 관련 문제

185. 차고 또는 주차장에 설치하는 분말 소화설비에 사용되는 소화약제는 어느 것 인가 ?

가 . 제 1 종 분말 나 . 제 2 종 분말

다 . 제 3 종 분말 라 . 제 4 종 분말

<해설 > 분말소화약제

1. 제 1 종 분말 : 식용유 및 지방질유의 화재에 적합하다 . 2. 제 3 종 분말 : 차고 , 주차장에 적합하다 .

답 (다 )

분말소화설비 관련 문제

186. 분말 소화설비에서 저장용기의 내부압력이 설정압력으로 되었을 때 주 밸브 를 개방하기 위해 저장용기에 설치하는 것은 ?

가 . 정압작동장치 나 . 체크밸브

다 . 압력조정기 라 . 선택밸브

답 (가 )

<해설 > 정압작동장치

약제를 적절히 내보내기 위해 다음의 기능이 있다 .

1. 기동장치가 작동한 뒤에 저장용기의 압력이 설정압력 이상이 될 때에 방출면을 개방시키는 장치

2. 일정한 방출압력이 되면 주밸브를 개방하는 장치 3. 탱크의 압력을 일정하게 해주는 장치

4. 저장용기마다 설치

분말소화설비 관련 문제

187. 분말소화설비의 화재안전기준에서 분말소화약제의 저장용기를 설치할 때 가 압식 안전밸브의 작동압력은 얼마인가 ?

가 . 내압시험압력의 0.8 배 이하 나 . 내압시험압력의 1.8 배 이하 다 . 최고사용압력의 0.8 배 이하 라 . 최고사용압력의 1.8 배 이하

<해설 > 저장용기의 안전밸브 작동압력

1. 가압식 : 최고 사용압력의 1.8 배 이하

2. 축압식 : 내압 시험압력의 0.8 배 이하 답 (라 )

분말소화설비 관련 문제

188. 분말 소화설비의 화재안전기준 상 분말소화약제의 가압용가스 용기를 3 병 이상 설치한 경우에 있어서는 2 개 이상의 용기에 부착하여야 하는 밸브는 ?

가 . 배기밸브 나 . 안전밸브

다 . 전자개방밸브 라 . 크리닝 밸브

<해설 > 전자개방밸브

1. CO₂ 설치 : 전기식 기동장치 7 병 이상 설치 시 전자개방밸브 2 병 이상 부착 2. 분말 소화설비 : 가압용 가스용기 3 병 이상 설치 시 전자개방밸브를 2 개

이상 부착 답 (다 )

분말소화설비 관련 문제

189. 분말 소화약제 저장 용기의 경우 가압식의 것에 있어서는 최고 사용압력의 몇 배 이하의 기준에서 작동하는 안전밸브를 설치하여야 하는가 ?

가 . 2.2 배 나 . 2.5 배 다 . 1.8 배 라 . 2.0 배

<해설 > 저장용기의 안전밸브 작동압력 1. 가압식 : 최고 사용압력의 1.8 배 이하 2. 축압식 : 내압 시험압력의 0.8 배 이하

답 (다 )

분말소화설비 관련 문제

190. 호스릴 분말소화설비는 방호대상물의 각 부분으로부터 하나의 호스접결구까 지의 수평거리가 몇 m 이하가 되도록 하여야 하는가 ?

가 . 10 나 . 15 다 . 20 라 . 25

<해설 > 호스릴 수평거리 1. 15m 이내

1) 분말 호스릴 2) 포 호스릴 3) CO₂ 호스릴

4) 옥내소화전 호스릴

2. 20m 이하 : 할로겐화합물 호스릴 답

(나 )

분말소화설비 관련 문제

191. 분말소화약제의 가압용가스 용기는 몇 MPa 이하에서 조정이 가능하도록 압 력조정기를 설치하여야 하는가 ?

가 . 2.5 나 . 5 다 . 7.5 라 . 10

<해설 > 압력조정기 압력 1. 분말 : 2.5MPa 이하

2. 할로겐 : 2.0MPa 이하

답 (가 )

제연설비 관련 문제

1. 제연설비는 소방대상물 내에 화재로 인하여 발생되는 연기나 유해 성 분의 가스를 방연하거나 배연하는 설비를 말한다 .

2. 제연방식으로는 밀폐제연방식 ( 방연 ), 자연제연방식 ( 배연 ), 스

모크타워 제연방식 ( 배연 ), 기계제연방식 ( 배연 ) 이 있다 .

제연설비 관련 문제

192. 제연설비에 있어서 배출기에 의한 배출량은 공기유입량에 비하여 어떠한가 ?

가 . 배출량은 공기유입량보다 많다 .

나 공기유입량은 배출량 이상이 되도록 한다 .

다 . 공기유입량과 배출량은 같은 양이 되도록 설정한다 . 라 . 급기량은 0 으로 한다 .

<해설 > 공기유입량

공기유입량을 배출량 이상으로 하여 실내의 공기를 희석시켜 준다 .

답 (나 )

제연설비 관련 문제

193. Stack effect 에 대한 설명 중 옳은 것은 ?

가 . 화재시 연기의 건물내부 이동에 큰 영향을 미친다 .

나 . 일상의 건물내부의 기류분포를 지배하는 요소는 아니다 .

다 . 겨울철에 건물의 고층부에서는 옥외 공기가 개구부를 통해 유입된다 . 라 . 공조 덕트 내부에 기체의 이동상태를 결정하는 주요 요소이다 .

<해설 > Stack effect ( 연돌효과 , 굴뚝효과 )

1. 화재시 연기의 건물내부 이동에 큰 영향을 미친다 .

2. 건물내의 기류는 중성대의 하부에서 상부로 또는 상부에서 하부로 이동한다 .

답 (가 )

제연설비 관련 문제

194. 스모크 타워 제연방식에 관한 설명 중 옳지 않은 것은 ? 가 . 제연 샤프트의 굴뚝효과를 이용한다 .

나 . 고층빌딩에 적당하다 .

다 . 제연기를 사용하는 기계제연의 일종이다 . 라 . 모든 층의 일반 거실화재에 이용할 수 있다 .

<해설 > 스모크 타워 제연방식 1. 고층빌딩에 적당하다 .

2. 제연 샤프트의 굴뚝효과를 이용한다 .

3. 모든 층의 일반 거실화재에 이용할 수 있다 .

굴뚝효과 : 건물 내의 연기가 압력차에 의해 순식간에 상승하여 상층부 또는 외부로 이동하는 현상

답 (다 )

제연설비 관련 문제

195. 제연설비를 설치해야 할 소방대상물 중 배출구 , 공기유입구의 설치 및 배출 량 산정에서 제외되는 것이 아닌 것은 ?

가 . 화장실 나 . 목욕실

다 . 사람이 비상주하는 50 ㎡ 미만 물품창고 라 . 전기실

<해설 > 제연설비의 배출량 등의 산정 제외

화장실 , 목욕실 , 사람이 비상주하는 50 ㎡ 미만 물품창고

답 (라 )

제연설비 관련 문제

196. 제연설비에 사용되는 원심식 송풍기의 형태가 아닌 것은 ?

가 . 다익형 나 . 터보형

다 . 익형 라 . 프로펠러형

<해설 > 송풍기의 형태 1. 원심식

1) 다익형 2) 익형 3) 터보형 4) 래디얼형 5) 리미트로드형 2. 축류식

1) 축류형 2) 프로펠러형

답 (라 )

제연설비 관련 문제

197. 제연설비의 풍도가 400mm x 200mm 로 설치되어 있다 . 이풍도 강판 의 최소 두께는 ?

가 . 0.5mm 이상 나 . 0.6mm 이상 다 . 0.8mm 이상 라 . 1.0mm 이상

< 해설 > 배출 풍도의 기준

답 (가 ) 풍도 직경 450 이

하 451~75

0 751~150

0 1501~22

50 2251 이 상 강판두께(mm) 0.5 이상 0.6 이상 0.8 이상 1.0 이상 1.2 이상

제연설비 관련 문제

198. 특별피난계단의 부속실에 제연설비를 하려고 한다 . 자연배출식 수직풍도의 내부단면적이 5 ㎡ 일 경우 송풍기를 이용한 기계배출식 수직풍도의 최소 내부 단면적 ( ㎡ ) 은 ?

가 . 1 ㎡ 나 . 1.25 ㎡ 다 . 1.5 ㎡ 라 . 2 ㎡

<해설 > 송풍기를 이용한 기계 배출식 풍도의 내부단면적 = 자연배출식 수직풍도의 내부단면적 x 1/4

답 (나 )

제연설비 관련 문제

199. 제연설비에 설치되는 다음 기기 중 자동화재감지기와 연동 되지 않아도 되는 것은 ?

가 . 가동식의 벽 나 . 댐퍼

다 . 과압조절용 댐퍼 조절장치 라 . 배출기

<해설 > 제연설비의 자동화재감지기와 연동기기 1. 가동식의 벽

2. 제연경계벽

3. 댐퍼 (damper) 4. 배출기

답 (다 )

제연설비 관련 문제

200. 제연구역에 대한 설명으로 틀린 것은 ?

가 . 하나의 제연구역의 면적은 1,000 ㎡ 이내로 할 것 나 . 거실과 복도를 포함한 통로는 상호 제연구획할 것

다 . 통로상 제연구역은 보행 중심선의 길이가 60m 를 초과하지 아니할 것 라 . 층의 구분이 불분명한 부분은 그 부분을 다른 부분과 별도로 제연 구획을 할 필요가 없다 .

<해설 > 제연구역의 구획

1. 하나의 제연구역의 면적은 1,000 ㎡ 이내로 할 것 2. 거실과 통로는 상호 제연구획할 것

3. 통로상의 제연구역은 보행 중심선의 길이가 60m 를 초과하지 않을 것 4. 하나의 제연구역은 직경 60m 원내에 들어갈 것

5. 하나의 제연구역은 2 개 이상의 층에 미치지 않을 것 답 (라 )

제연설비 관련 문제

201. 특별피난계단의 계단실 및 부속실 제연설비의 화재안전기준상 계단실의 높이 가 31m 이하로서 계단실 만을 제연하는 경우에는 하나의 계단실에 몇 개의 급기 구를 설치하여야 하는가 ?

가 . 1 개

나 . 2 개

<해설 > 특별피난계단의 계단실 및 부속실의 제연설비 급기구 1. 3 개층 이하 높이마다 설치

2. 높이 31m 이하로 계단실만을 제연하는 경우에는 하나의 계단실에 1 개의 급기구 설치

답 (가 )

제연설비 관련 문제

202. 급기가압방식 제연설비에 사용되는 플랩댐퍼의 기능은 무엇인가 ? 가 . 제연공간의 과도한 압력을 외부로 방출하는 장치이다 .

나 . 제연덕트 내에 설치되어 화재 시 자동으로 폐쇄 또는 개방되는 장치이다 . 다 . 급기가압 공간의 제연량을 자동으로 조절하는 장치이다 .

라 . 제연구역과 화재구역 사이의 연결을 자동으로 차단 할 수 있는 댐퍼이다 .

<해설 > 플랩댐퍼

1. 제연공간의 과도한 압력을 외부로 방출하는 장치

2. 과압에 의하여 날개를 자동으로 개방하는 구조의 과압배출장치

답 (가 )

제연설비 관련 문제

203. 특별피난계단의 계단실 및 부속실 제연설비에서 유입공기의 배출방식으로 옳 지 않은 것은 ?

가 . 수직 풍도에 따른 배출 나 . 배출구에 따른 배출 다 . 제연설비에 따른 배출 라 . 수평 풍도에 따른 배출

<해설 > 유입공기의 배출방식 1. 수직풍도에 따른 배출 1) 자연 배출방식 2) 기계 배출방식 2. 배출구에 따른 배출 3. 제연설비에 따른 배출

답 (라 )

제연설비 관련 문제

204. 공동주택이나 호텔 객실에 적합한 제연 방식은 ? 가 . 밀폐 제연방식

나 . 자연 제연방식

다 . 스모크 타워 제연방식 라 . 기계제연방식

<해설 > 제연방식

1. 밀폐 제연방식 : 연기의 유출 및 신선한 공기의 유입을 억제하여 제연하는 방 식으로 주택 , 호텔에 적합하다 .

2. 자연 제연방식 ; 개구부 이용 ( 굴뚝효과와 유사한 원리 ) 3. 스모크 타워 제연방식 : 루프모니터 이용

4. 기계 제연방식 ( 강제 제연방식 ) 답

(가 )

제연설비 관련 문제

205. 제연설비 중 하나의 제연구역 면적은 원칙적으로 얼마 이내이어야 하는가 ? 가 . 700 ㎡ 나 . 1000 ㎡

다 . 1500 ㎡ 라 . 2000 ㎡

<해설 > 제연구역의 구획

1. 하나의 제연구역의 면적은 1000 ㎡ 이내로 할 것 2. 거실과 통로는 상호 제연구획으로 할 것

3. 통로상의 제연구역은 보행 중심선의 길이가 60m 를 초과하지 않을 것 4. 하나의 제연구역은 직경 60m 원내에 들어갈 것

5.하나의 제연구역은 2 개 이상의 층에 미치지 않을 것 답 (나 )

제연설비 관련 문제

206. 제연 설비를 설치해야 할 소방대상물 중 배출구 , 공기 유입기의 설치 및 배 출량 산정에서 제외되는 것이 아닌 것은 ?

가 . 화장실 나 . 목욕실 다 . 전기실

라 . 사람이 상주하지 않는 50 ㎡ 미만 물품창고

<해설 > 제연설비의 배출량 등의 산정 제외장소 1. 화장실

2. 목욕실

3. 사람이 상주하지 않는 50 ㎡ 미만의 창고 답

(다 )

제연설비 관련 문제

207. 제연설비에서 배출기 배출측 풍속은 몇 m/s 이하로 하여야 하는가 ?

가 . 5 나 . 15

다 . 20 라 . 25

<해설 > 배출기 풍속

흡입측 : 15m/s 이하 배출측 : 20m/s 이하

답 (다 )

제연설비 관련 문제

208. 제연설비에 사용하는 배출풍도의 크기가 1500mm 초과 2250mm 이 하일 경우 강판의 두께는 몇 mm 이상으로 하여야 하는가 ?

가 . 0.5 나 . 0.6 다 . 0.8 라 . 1.0

< 해설 > 배출 풍도의 강판 두께

답 (라 ) 풍도 직경 450 이

하 451~75

0 751~150

0 1501~225

0 2251 이 상 강판두께

(mm) 0.5 이상 0.6 이상 0.8 이상 1.0 이상 1.2 이상

제연설비 관련 문제

209. 제연설비에 설치되는 다음 기기 중 화재감지기와 연동되지 않아도 되는 것 은 ?

가 . 가동식의 벽 나 . 댐퍼

다 . 분배기 라 . 배출기

<해설 > 제연설비에서 화재감지기와 연동으로 작동되는 것 1. 가동식의 벽

2. 댐퍼 3. 배출기

4. 제연경계벽 답

(다 )

제연설비 관련 문제

210. 제연설비에 대한 설명으로 맞는 것은 ?

가 . 배출기의 배출측 풍도 안의 풍속은 15m/s 이하로 한다 나 . 유입풍도 안의 풍속은 15m/s 이하로 한다

다 . 배출기의 흡입측 풍도 안의 풍속은 20m/s 이하로 한다

라 . 예상 제연구역에 공기가 유입되는 순간의 풍속은 5m/s 이하가 되도록 한다

<해설 > 제연설비의 풍속

1. 유입풍도 : 20m/s 이하

단 , 예상제연구역의 공기 유입 풍속 : 5m/s 이하 2. 배출기

흡입측 : 15m/s 이하 , 배출측 : 20m/s 이하 답 (라 )

제연설비 관련 문제

211. 예상 제연구역의 각 부분으로부터 하나의 배출구까지 수평거리는 몇 m 이 내이어야 하는가 ?

가 . 5 나 . 7

다 . 10 라 . 14

<해설 > 예상 제연구역의 수평거리는 10m 이내이다 .

답 (다 )

제연설비 관련 문제

212. 제연설비의 유입풍도안의 풍속은 몇 m/s 이하로 하여야 하는가 ? 가 . 10 나 . 15 다 . 20 라 . 25

<해설 > 제연설비의 풍속

1. 유입풍도 : 20m/s 이하

단 , 예상제연구역의 공기 유입 풍속 : 5m/s 이하 2. 배출기

흡입측 : 15m/s 이하 , 배출측 : 20m/s 이하 답 (다 )
