바깥지름 피치 유효지름
M8 x 1 8 1 7.35
Tr 11 x 3 11 3 9.5
사이클로이드 인벌류트
미끄럼률 균일 불균일
언더컷 발생 여부 발생하지 않음 발생

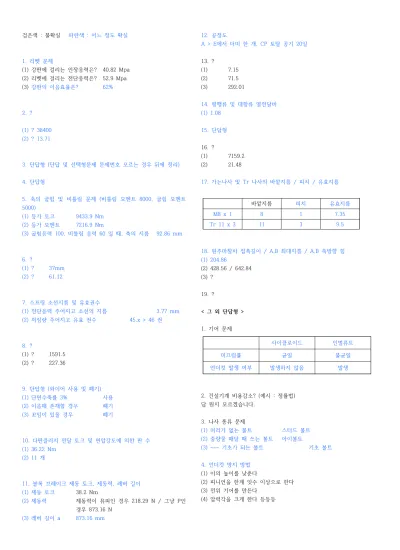

검은색 : 불확실 파란색 : 어느 정도 확실
1. 리벳 문제
(1) 강판에 걸리는 인장응력은? 40.82 Mpa (2) 리벳에 걸리는 전단응력은? 52.9 Mpa (3) 강판의 이음효율은? 62%
2. ?
(1) ? 38400 (2) ? 13.71
3. 단답형 (단답 및 선택형문제 문제번호 모르는 경우 뒤에 정리)
4. 단답형
5. 축의 굽힘 및 비틀림 문제 (비틀림 모멘트 8000, 굽힘 모멘트 5000)
(1) 등가 토크 9433.9 Nm (2) 등가 모멘트 7216.9 Nm
(3) 굽힘응력 100, 비틀림 응력 60 일 때, 축의 지름 92.86 mm
6. ?
(1) ? 37mm (2) ? 61.12
7. 스프링 소선지름 및 유효권수
(1) 전단응력 주어지고 소선의 지름 3.77 mm (2) 처짐량 주어지고 유효 권수 45.x > 46 권
8. ?
(1) ? 1591.5 (2) ? 227.36
9. 단답형 (와이어 사용 및 폐기)
(1) 단면수축률 3% 사용
(2) 이음매 존재할 경우 폐기 (3) 꼬임이 있을 경우 폐기
10. 다판클러치 전달 토크 및 면압강도에 의한 판 수 (1) 36.22 Nm
(2) 11 개
11. 블록 브레이크 제동 토크, 제동력, 레버 길이 (1) 제동 토크 38.2 Nm
(2) 제동력 제동력이 뮤피인 경우 218.29 N / 그냥 P인 경우 873.16 N
(3) 레버 길이 a 873.16 mm
12. 공정도
A > E에서 더미 한 개, CP 토탈 공기 20일
13. ?
(1) 7.15 (2) 71.5 (3) 292.01
14. 평행류 및 대항류 열전달비 (1) 1.08
15. 단답형
16. ?
(1) 7159.2 (2) 21.48
17. 가는나사 및 Tr 나사의 바깥지름 / 피치 / 유효지름
18. 원추마찰차 접촉길이 / A,B 최대지름 / A,B 축방향 힘 (1) 204.86
(2) 428.56 / 642.84 (3) ?
19. ?
< 그 외 단답형 >
1. 기어 문제
2. 건설기계 비용감소? (예시 : 정률법) 답 뭔지 모르겠습니다.
3. 나사 종류 문제
(1) 머리가 없는 볼트 스터드 볼트 (2) 중량물 매달 때 쓰는 볼트 아이볼트
(3) ~~~ 기초가 되는 볼트 기초 볼트
4. 언더컷 방지 방법 (1) 이의 높이를 낮춘다
(2) 피니언을 한계 잇수 이상으로 한다 (3) 전위 기어를 만든다
(4) 압력각을 크게 한다 등등등
