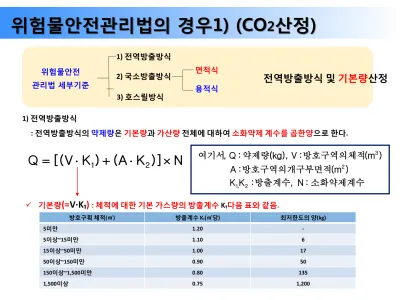

위험물안전관리법의 경우1) (CO 2 산정)
위험물안전 관리법 세부기준
1) 전역방출방식 2) 국소방출방식 3) 호스릴방식
면적식 용적식
1) 전역방출방식
: 전역방출방식의약제량은기본량과가산량전체에 대하여소화약제 계수를 곱한양으로 한다.
N )]
K A ( ) K V [(
Q
1
2
소화약제계수 방출계수
방호구역의개구부면적
방호구역의체적 약제량
여기서
: N , :
K K
) m ( :
A
) m ( :
V ), kg ( :
Q ,
2 , 1
2
3
기본량
(=V·K₁)
: 체적에 대한 기본 가스량의 방출계수K₁다음 표와 같음.방호구획 체적(㎥) 방출계수 K₁(㎥당) 최저한도의 양(kg)
5미만 1.20 -
5이상~15미만 1.10 6
15이상~50미만 1.00 17
50이상~150미만 0.90 50
150이상~1,500미만 0.80 135
1,500이상 0.75 1,200
전역방출방식 및 기본량산정
위험물안전관리법의 경우2) (CO 2 산정)
1) 전역방출방식
: 전역방출방식의약제량은기본량과가산량전체에 대하여소화약제 계수를 곱한양으로 한다.
N )]
K A ( ) K V [(
Q
1
2
전역방출방식 및 가산량산정
가산량
(=A·K₂)
: 개구부에 자동폐쇄장치가 없는 경우에 누설되는 양을 보충하는 가스량으로 방출계수(K₂)는개구부 면적(㎡)당 5kg을 적용2) 소화약제 계수(N)
: 위험물안전관리법 세부기준 중별표 2의 내용으로 이는일본의 기준을 준용한 것
위험물안전관리법의 경우3) (CO 2 산정)
위험물종류 / 소화제 CO₂ 위험물종류 / 소화제 CO₂
아크릴로니트릴 1.2 디에틸아민 1.0
아세트알데히드 1.1 디에틸에테르 1.2
아세트니트릴 1.0 디옥산 1.6
1.0아세톤 1.0 중유 1.2
아닐린 1.1 윤활유 1.0
이소옥탄 1.0 테트라히드로푸란 1.0
이소프렌 1.0 등유 1.0
이소프로필아민 1.0 트리에틸아민 1.0
이소프로필에테르 1.0 톨루엔 1.0
이소헥산 1.0 나프타 1.0
이소헵탄 1.0 채종유 1.1
이소펜탄 1.0 이황화탄소 3.0
에탄올 1.2 비닐에틸에테르 1.2
에틸아민 1.0 피리딘 1.1
위험물안전관리법의 경우4) (CO 2 산정)
염화비닐 1.1 부탄올 1.1
옥탄 1.2 프로판올 1.0
휘발유 1.0 2-프로판올 1.0
개미산에틸 1.0 프로필아민 1.0
개미산프로필 1.0 헥산 1.0
개미산메틸 1.0 헵탄 1.0
경유 1.0 벤젠 1.0
원유 1.0 펜탄 1.0
초산 1.1 메탄올 1.6
초산에틸 1.0 메틸에틸케톤 1.0
초산메틸 1.0 모노클로로벤젠 1.1
산화프로필렌 1.8 그밖의 것 1.1
시클로헥산 1.0
위험물안전관리법의 경우5) (CO 2 산정)
1) 국소방출방식
: 개구부가 많아서가산량이 기본량보다 많은 경우에 해당/ 국소방출방식은면적식, 용적식으로 산정.
면적식= 방호대상물의 표면적에 소화약제계수를 곱한값
h N )]
( K S [
Q 기본량
) 1 . 1 ( ),
4 . 1 ( :
h
: N ), m / kg )(
13 ( :
K
) m ( :
A
) m ( :
S ), kg ( :
Q ,
2 2
2
저압식 고압식
소화약제계수 방출계수
방호구역의개구부면적
방호대상물의표면적 약제량
여기서
단, 방호대상물의 한변의 길이가 0.6m 이 하 인 경 우 해 단 한 변 의 길 이 를 0.6m로 해서 계산
용적식= 방호공간의 체적에 소화약제계수(N)을 곱한 값
h N )]
( K V [
Q 기본량
) 1 . 1 ( ),
4 . 1 ( :
h
: N ), m / kg A( 6 a 8 K : K
) m ( :
A
) m ( :
V ), kg ( :
Q ,
3
2
3
저압식 고압식
소화약제계수 방호구역의개구부면적
방호공간의체적 약제량
여기서
) m / kg A ( 6 a 8 K )
( 기본량
3a : 방호대상물의 주위에 실제로 설치된 고정벽의 면적 합계 A : 방호공간 전체 둘레의 면적
예제
문제) 다음 그림과 같은 고정벽이 없는 소방대상물에 국소방출방식으로
이산화탄소소화설비를 설치하고자 한다. 다음 물음에 답하시오.(단, 고압식으로 설치)
(가) 방호공간의 체적(㎥)은 얼마인가?
(나) 소화약제의 저장량(Kg)은 얼마인가?
1m 2m
1.5m
풀이과정 )
(가) 방호공간 : 방호대상물의 각 부분으로부터 0.6m 거리 안의 공간 방호공간 체적= 3.2 x 2.2 x 2.1 = 14.78㎥
(나) 국소방출방식의 CO₂ 저장량
a : 방호대상물 주위에 설치된 벽면적의 합계(㎡) A : 방호공간의 벽면적 합계(㎡)
1) 방호대상물 주위에 설치된 벽면적의 합계
=> a = 0
2) 방호공간의 벽면적의 합계
=> A = (3.2 x 2.1 x 2) + (2.1 x 2.2 x 2) + (3.2 x 2.2) = 29.72㎡
·답 :소화약제 저장량= 방호 공간체적 x x 1.4
= > 14.78㎥ x ( 8 – 0 ) x 1.4 = 165.6kg
A 6a 8
