• 검색 결과가 없습니다.

¤} º× Dc Ü R Si(111) ü; c" e  ¹ Å Â \ ¥ # b [ Ì ¦ R 8 ý ÿ  Y c l — ¤V R Ë Ž ì ŏ Œ

N/A
N/A
Protected

Academic year: 2021

Share "¤} º× Dc Ü R Si(111) ü; c" e  ¹ Å Â \ ¥ # b [ Ì ¦ R 8 ý ÿ  Y c l — ¤V R Ë Ž ì ŏ Œ"

Copied!
7
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

•

¤} º× Dc Ü R Si(111) ü; c" e  ¹ Å     \ ¥ # b [ Ì ¦ R 8 ý ÿ  Y c l — ¤V R Ë Ž ì ŏ Œ

+ ä

‡ Ú . > · + ä ) o * >

„

· ¡ ¤ @ /† < Ɠ § Ó ü t o † < Æõ , „  Å Ò 561-756 (2004¸   12 Z 4 30{ 9  ~ à Î6 £ §)

Ã

º™ è o ) a Si(111) ³ ð€  õ  f  ¨‚ à Ì" é ¶   ç ß –_   © œ  ñ Œ •6   x`  ¦ ƒ  ½ ¨ % i  . s \  ¦ 0 AK " f Å Òl Ö  ¦ ³ ð\ " f 3   P :

×

 ¦_  " é ¶  [ þ t õ , 3d „  s F K5 Å q, ) F K5 Å q 1 p x`  ¦ H/Si(111) ³ ð€  \  f  ¨‚ à Ìr v “ ¦ " é ¶   x 9 „   ½ ¨› ¸\  ¦ ] j{ 9 " é ¶ o

 > í ß –~ ½ ÓZ O `  ¦ : Ÿ x K  ¶ ú ˜( R˜ Ѐ Œ ¤ . " é ¶  _  f  ¨‚ à Ì: £ ¤$ í “ É r f  ¨‚ à Ì" é ¶  _   Òì  r& h Ü ¼– Ð G 0 >”   „   à º(n)\ 

@

/K  { 9 & ñ ô  Ç  ⠆ ¾ Ó`  ¦ ˜ Ð# Œï  r  . 7 £ ¤, „    © œI  T q ` e ”   H(n = 0) Mg, Zn  H ³ ð€  õ   Á º   ì ø Í6 £ x`  ¦  t

 · ú §“ ¦, n = 1 “   f  ¨‚ à Ì" é ¶  [ þ t (Na, Al, Cu, Ag)“ É r ³ ð€  õ  €  •ô  Ç   ½ + Ë`  ¦ + þ A$ í ô  Ç . ì ø ̀  \  n ≥ 2“   " é ¶



[ þ t“ É r(IV ∼ VI, 3d „  s F K5 Å q) ³ ð€  \  y © œ >   ҂ à Ì÷ &  H : £ ¤$ í `  ¦ ˜ Ð# Œï  r  . : £ ¤ y  s   â Ä º\   H ³ ð€  _  H " é ¶   \  -t   © œ# 4  \ O s   µ 1 Ï& h Ü ¼– Ð » 1 ς à Ì| ¨ c à º e ” 6 £ §`  ¦ S X ‰ “  ½ + É Ã º e ” % 3  .

PACS numbers: 73.02.At

Keywords: ] j{ 9 " é ¶ o > í ß –, H/Si(111), f  ¨‚ à Ì" é ¶

I. " e  ] Ø

³

ð€   0 A\ " f Ó ü t| 9 _  $ í  © œ“ É r ³ ð€   " é ¶  _  f  ¨‚ Ã Ì x 9 S X ‰ í

ß –, " é ¶    © œ  ñç ß – 6 £ x| 9 õ  ° ú  “ É r 4 Ÿ ¤¸ ú šô  Ç õ & ñ `  ¦  u Ù ¼– Ð

“

 0 A& h Ü ¼– Ð s  Qô  Ç $ í  © œ : £ ¤$ í `  ¦ ] j# Q   H  כ s  ~ 1 t  · ú §



. : £ ¤ y      # QF Mz Œ ™(lattice mismatch)s  e ”   H s 7 á x " é ¶

™

è_  $ í  © œ\ " f      H 3 " é ¶ $ 3 (island) ½ ¨› ¸  H ~ à Ì} Œ •_

$ í

 © œ`  ¦ # Q§ > >  ô  Ç . $ í  © œ “ : r • ¸\  ¦ ± ú Æ Ҁ   ³ ð€  \  f  ¨‚ à Ì÷ &



 H " é ¶  _  s 1 l x • ¸(mobility)\  ¦ y Œ ™™ èr &  ~ à Ì} Œ •`  ¦ % 3 `  ¦ à º



 H e ” t ë ß – s   â Ä º \ P \  -t    & ñ  o\  ¦ s À Òl \   -Á º

±

ú l  M :ë  H \  € ª œ| 9 _  ~ à Ì} Œ •`  ¦ % 3 l  j Ë µ[ þ t # Q ”   . s  Qô  Ç ë

 H ] j& h [ þ t`  ¦ K    l  0 AK " f ³ ð€  \  ] j 3_  " é ¶  8 £ x`  ¦ >

€

 Ö ¸$ í ] j(surfactant)– Ð • ¸{ 9  # Œ ~ à Ì} Œ •`  ¦ $ í  © œ   H ƒ  ½ ¨

 ´ ú §s  ”  ' Ÿ ÷ &# Q M ® o   [1–14].

&

h

] X ô  Ç > €   Ö ¸$ í ] j\  ¦ • ¸{ 9  €   ³ ð€  õ  > €  _   Ä »\ 



-t ü < " é ¶  _  f  ¨‚ Ã Ì x 9 S X ‰í ß – : £ ¤$ í `  ¦    or &  $ í  © œ — ¸× ¼

\

 ¦ ] j# Q½ + É Ã º e ” >   ) a  . : £ ¤ y  Si ³ ð€   0 A\  H\  ¦ > €   Ö ¸$ í ]

j– Ð  6   x   H  â Ä º\  $ í  © œ : £ ¤$ í _     o  H þ j  H  t  ´ ú §

“ É

r ƒ  ½ ¨ ”  ' Ÿ ÷ &# Q M ® o  . Ge\  ¦ Si 0 A\  $ í  © œr ~  ´  â Ä º, L

:  F Mô  Ç ³ ð€  \ " f  H $ 3 (island) — ¸× ¼– Ð $ í  © œ “ ¦(Volmer- Weber — ¸× ¼) [6] à º™ è o ) a ³ ð€  \ " f  H f  ¨‚ à Ì" é ¶  _  S X ‰í ß – s

 y Œ ™™ è÷ &€  " f layer-by-layer : £ ¤$ í (Frank-van der Merwe

—

¸× ¼)Ü ¼– Ð   ô  Ç “ ¦ · ú ˜ 94 R e ”   [7]. ì ø ̀  \  Ag  H à º™ è



o ) a Si ³ ð€   0 A\ " f š ¸y  9 s 1 l x • ¸ 7 £ x ÷ & 9 Stranski

E-mail: [email protected]

-Krastanov $ í  © œ — ¸× ¼ Volmer-Weber — ¸× ¼– Ð    oô  Ç  [8–10].

Ã

º™ è o ) a Si ³ ð€  \ " f  H s  Qô  Ç $ í  © œ : £ ¤$ í _     o÷  r ë

ß –  m   > €    © œI  % i r  f  ¨‚ à Ì" é ¶  _  7 á x À Ó\      € ª œ ô

Ç : £ ¤$ í `  ¦ ˜ Ð# Œï  r  . Si, Ge_  7 £ x‚ à Ì\ " f  H H  † ½ Ó © œ $ í



© œ ~ ½ ӆ ¾ Ó 0 AA á ¤ Ü ¼– Ð s 1 l xô  Ç . : £ ¤ y  Sis  f  ¨‚ à Ì÷ &  H  â Ä º\ 



 H ³ ð€  \ " f H \  -t   © œ# 4  \ O s   µ 1 Ï& h Ü ¼– Ð u  ¨ 8 Š ÷ &



 H  כ Ü ¼– Ð · ú ˜ 94 R e ”   [13,14]. In, Pb_   â Ä º\   H 7 £ x‚ Ã Ì Ê

ê\ • ¸ > €  \  H " é ¶  8 £ x s  # Œ„  y  ” > r F   9 [11], Ag

f

 ¨‚ à Ì| ¨ c M :  H { 9  Ò_  H Si l ó ø Í\ " f b  # Q4 R  “ ¦ { 9  Â

ҍ  H > €  \  z Œ ™ e ”   H   [12]. t ë ß – à º™ è o ) a Si ³ ð€   õ

 f  ¨‚ à Ì" é ¶    s _   € ª œô  Ç  © œ  ñ Œ •6   x \  @ /ô  Ç ´ ú §“ É r ƒ  ½ ¨

\

• ¸ Ô  ¦ ½ ¨ “ ¦ H " é ¶  _  & ñ S X ‰ô  Ç % i ½ + É\  @ /K " f  H ´ ú §“ É r

 כ

s  · ú ˜ 94 R e ” t  · ú § .

‘

: r ƒ  ½ ¨\ " f  H > €   Ö ¸$ í ] j– Ð" f à º™ è_  % i ½ + É`  ¦ 7 á §  8 & ñ S X

‰ y  s K  l  0 AK " f  € ª œô  Ç " é ¶  (valency)\  ¦ ° ú   H " é ¶



[ þ t s  H/Si(111) ³ ð€   0 A\  f  ¨‚ à Ì| ¨ c M :  © œ  ñ Œ •6   x`  ¦ ƒ  ½ ¨

# Œ ˜ Ѐ Œ ¤ . s \  ¦ 0 AK " f €  $  y Œ • " é ¶  [ þ t_  f  ¨‚ à ̽ ¨› ¸\  ¦

>

í ß – % i  . Õ ªo “ ¦ ³ ð€  _  à º™ è" é ¶  _  % i ½ + É`  ¦ › ¸   l

 0 A # Œ y Œ •y Œ •_  " é ¶  [ þ t s  f  ¨‚ à Ì| ¨ c M : ³ ð€  \ " f à º™ è

»

1 ς à Ì÷ &  H X < € 9 כ ¹ô  Ç  Ö ¸$ í  o \  -t ü < s  õ & ñ \ " f „

½

¨› ¸\  ¦ ¶ ú ˜( R˜ Ѐ Œ ¤ . > í ß –   õ \  _  €   " é ¶  _  f  ¨‚ Ã Ì : £ ¤

$ í

“ É r  Òì  r& h Ü ¼– Ð G 0 >”   þ jü @y Œ • „   _  à º(n) \  @ /K  { 9

& ñ ô  Ç  ⠆ ¾ Ó`  ¦ ˜ Г     H  כ `  ¦ S X ‰ “  ½ + É Ã º e ” % 3  . 7 £ ¤ n = 0 { 9  M :  H ³ ð€  õ  ì ø Í6 £ x`  ¦ t  · ú §“ ¦, n = 1 { 9  M :  H €  •ô  Ç



½ + Ë`  ¦ + þ A$ í  9, n ≥ 2 “    â Ä º  H y © œô  Ç   ½ + Ë`  ¦ + þ A$ í

-153-

(2)



 H : £ ¤$ í `  ¦ ˜ Г   . : £ ¤ y  n ≥ 2 “   " é ¶   f  ¨‚ à Ì÷ &  H  â Ä º

\

  H ³ ð€  \ " f à º™ è" é ¶   \  -t   © œ# 4  \ O s   µ 1 Ï& h Ü ¼

–

Ð ì  r o  | ¨ c à º e ” 6 £ §`  ¦ S X ‰ “  ½ + É Ã º e ” % 3  .

II. 4  ˜ mU ê s0 n É

H/Si(111) 1 × 1 ³ ð€   0 A\  Å Òl Ö  ¦ ³ ð\ " f 3  P : ×  ¦ _  " é ¶  [ þ t õ  3d „  s F K5 Å q, ) F K5 Å q(Cu, Ag)`  ¦ f  ¨‚ à Ìr v

“

¦ y Œ • " é ¶  [ þ t_  „    x 9 " é ¶  ½ ¨› ¸\  ¦, à »• ¸Ÿ íJ $ ™[ > `  ¦ s  6



xô  Ç ¨ î €    l $ _  8 ú x \  -t  > í ß –~ ½ ÓZ O `  ¦  6   x # Œ >  í

ß – % i  . > í ß –\   6   x ) a ¨ î €     H 15 Ry_  ] X é ß –\  - t

(cutoff energy) t  „  > hr (   . z  ´] j Ó ü t| 9 _  „    ½ ¨

›

¸\ " f  H „   [ þ t  s _   ^ ‰ © œ  ñ Œ •6   x s  ×  æ כ ¹ >  “ ¦



9÷ &# Q  ô  Ç . Õ ª Q  ‰ & ³z  ´& h Ü ¼– Ð Ã º´ ú §“ É r „   [ þ t  s  _

  © œ  ñ Œ •6   x`  ¦ f ” ] X & h Ü ¼– Ð 2 [/ å Lô  Ç   H  כ “ É r Ô  ¦ 0 p x  Ù

¼– Ð Perdew-Wang 1 p x \  _ K  & ñ w n  ) a GGA(generalized gradient approximation)~ ½ ÓZ O `  ¦ • ¸{ 9  % i   [15]. # Œl \ 

"

f " é ¶  _  Û ¼— 2 ;\  _ ô  Ç ´ òõ   H “ ¦ 9 t  · ú §€ Œ ¤ . Ä ºo

  6   xô  Ç supercell“ É r Si " é ¶  8 £ x s  6> hs “ ¦, à º¨ î Å Òl



 H 2 × 2 “   é ß –{ 9  ó ø Í — ¸+ þ As  . ó ø Íõ  ó ø Í  s   H 10 ˚ A_

‘

  / B Nç ß –Ü ¼– Ð b  # Q4 R e ” “ ¦,  ± p  A A á ¤ Si " é ¶   8 £ x \  z Œ ™  e ”

  H   ½ + ËL :”  ’ < H(dangling bond)“ É r " é ¶   { © œ ô  Ç > h_  à º

™

è" é ¶  – Ð ] j  % i  . s  à º™ è– Ð Ò'  “  0 A& h “   j Ë µ`  ¦ ~ à Πt

 · ú §• ¸2 Ÿ ¤ à º™ è " é ¶   8 £ x õ  s ü <   ½ + ˝ ) a Si " é ¶   8 £ x“ É r “ ¦

&

ñ r (  Ü ¼ 9,   Qt  " é ¶  [ þ t“ É r y Œ • " é ¶  \   Œ •6   x   H j Ë µs  10

−3

eV/(a.u.) s  { 9  M : t  s  ¢ - a r &  î ß –& ñ & h “   ³ ð€

½

¨› ¸\  ¦ % 3 % 3  . 8 ú x \  -t   H 3 × 3 k-& h  Õ ªÓ ü t`  ¦ s 6   x

#

Œ 5> h_  k-& h `  ¦ ‚  × þ ˜ # Œ > í ß – % i  .

>

í ß –_  ’  ø @$ í `  ¦ S X ‰ “   l  0 AK " f { 9 ì ø Í& h Ü ¼– Ð  © œ

 H ] X é ß –\  -t  כ ¹½ ¨÷ &  H  כ Ü ¼– Ð · ú ˜ 94 R e ”   H Ni " é ¶

\

 ô  Ç # Œ \  -t \  ¦ q “ § # Œ ˜ Ѐ Œ ¤ . ] X é ß –\  -t \  ¦ 20 Ry – Ð Z þ tw n = M :ü <, k-& h  Õ ªÓ ü t`  ¦ 4 × 4– Ð Z þ tw n = M :, ï  rî ß –& ñ



© œI  ç ß – \  -t  s _     o y Œ •y Œ • 0.05, 0.02 eV\  Ô  ¦ õ

Ù þ ¡ . s   H Ä ºo   6   xô  Ç   à º– Ð % 3 “ É r   õ  ’  ø @½ + É Ã

º e ” 6 £ §`  ¦ _ p ô  Ç .

III. 4  ˜ m + s ÇÊ Ý

Ó

ü t| 9 _  $ í  © œ“ É r œ íl  f  ¨‚ Ã Ì õ & ñ Ê ê S X ‰í ß –, Ó ü æg Ë >,  © œ„  s  1

p

x_  4 Ÿ ¤¸ ú šô  Ç õ & ñ `  ¦ : Ÿ x K  ”  ' Ÿ  ) a  . s  õ & ñ “ É r f  ¨‚ à Ì" é ¶   _

 ì ø Í6 £ x$ í ° ú  “ É r ? / Ò& h  כ ¹“  ÷  rë ß –  m   7 £ x‚ à Ì÷ &  H " é ¶   _  à º, $ í  © œ “ : r • ¸ 1 p x_  ü @ Ò& h  כ ¹“  \  _ K " f• ¸ % ò † ¾ Ó`  ¦

~

à Î>  ÷ &  H X < # Œl \ " f  H ü @Â Ò ¨ 8 Š â \  % ò † ¾ Ó`  ¦ ~ à Ît  · ú §  H

Fig. 1. Stablest geometries of the adatoms f ormed without energy barrier on the H/Si(111) surface for (a) Na, Al, Cu, and Ag, (b) Si, P, and S, (c) Cl, (d) Sc, Ti, V, and Cr, (e) Mn and Fe, and (f) Cr and Ni, respectively.

White, gray, and black spheres denote the substrate Si, H, and adatom, respectively.

f

 ¨‚ à Ì" é ¶  ü < ³ ð€  _  í  H à ºô  Ç  © œ  ñ Œ •6   x`  ¦ ×  æ& h & h Ü ¼– Ð ¶ ú ˜( R

˜

Ѐ Œ ¤ . s \  ¦ 0 AK " f €  $  ”  / B N ×  æ \ " f 7 £ x‚ à Ì÷ &  H " é ¶  _



µ 1 Ï& h “   f  ¨‚ à ̽ ¨› ¸ü <   ½ + Ë\  -t \  ¦ þ j“ ¦• ¸  â  y Œ •

l (steepest descent) ~ ½ ÓZ O `  ¦  6   x # Œ ½ ¨ % i  . s   H

"

é

¶  [ þ t`  ¦ j Ë µ_  ~ ½ ӆ ¾ ÓÜ ¼– Ð s  ¢ - a r &  9 î ß –& ñ  ) a ½ ¨› ¸\  ¦

>

í ß –   H ~ ½ ÓZ O Ü ¼– Ð" f > í ß – ) a ½ ¨› ¸  H \  -t   © œ# 4  \ O s

•

¸² ú ˜½ + É Ã º e ”   H f  ¨‚ à ̽ ¨› ¸\  ¦    · p “ ¦ ½ + É Ã º e ”  . þ jœ í f

 ¨‚ à Ì" é ¶    H ³ ð€   0 A 4 ˚ A_  # Œ Q 0 Au \  Z  ~ “ ¦ " é ¶  ½ ¨› ¸\  ¦

>

í ß – % i  . Fig. 1“ É r  © œ î ß –& ñ  ) a \  -t   © œI _  " é ¶

½

¨› ¸\  ¦    · p  כ s  . " é ¶  ½ ¨› ¸_    ½ + Ë \  -t   H Table 1 \    ? /% 3  .

Fig. 1(a)  H · ú ˜º ú ˜o  F K5 Å q(Na), III7 á ¤ F K5 Å q(Al), Õ ªo “ ¦ )

F K5 Å q(Cu, Ag)_  f  ¨‚ à ̽ ¨› ¸ s  . # Œl \ " f f  ¨‚ à Ì" é ¶  _

Table 1. Valence electron configurations(conf), bind- ing structures(struc), and their binding energies (E

b

) in eV of the adatoms with various valencies. The binding structures are displayed in Fig. 1, and the binding ener- gies are calculated by E

b

= E

sub

+ E

atom

− E

tot

, where E

sub

, E

atom

, E

tot

indicate the energies of the substrate, adatoms, and binding structures of adatom, respectively.

Note that the binding structures are the stablest geome- tries f ormed without energy barrier.

Atom conf struc E

b

Atom conf struc E

b

Na 2s

1

a 1.01 V 4s

2

3d

3

d 5.82

Mg 2s

2

- 0.03 Cr 4s

2

3d

4

d 6.11

Al 2s

2

3p

1

a 1.22 Mn 4s

2

3d

5

e 6.05

Si 2s

2

3p

2

b 3.20 Fe 4s

2

3d

6

e 5.51

P 2s

2

3p

3

b 4.14 Co 4s

2

3d

7

f 4.84

S 2s

2

3p

4

b 4.73 Ni 4s

2

3d

8

f 4.73

Cl 2s

2

3p

5

c 1.32 Cu 4s

1

3d

10

a 1.73

Sc 4s

2

3d

1

d 4.61 Ag 5s

2

4d

10

a 0.51

Ti 4s

2

3d

2

d 5.25 Zn 4s

2

3d

10

- 0.00

(3)

 © œ î ß –& ñ  ) a f  ¨‚ à Ì0 Au   H H

3

( ³ ð€  \ " f W 1   P : Si " é ¶   8

£

x  – Ð 0 A)– Ð l ó ø Í(substrate)_  ½ ¨› ¸\  ¦  _     or v  t

 · ú §Ü ¼€  " f €  •ô  Ç   ½ + Ë`  ¦ + þ A$ í   H : £ ¤$ í `  ¦ ˜ Г    [10].

Na, Al, Cu, Ag " é ¶  _    ½ + Ë \  -t   H y Œ •y Œ • 1.01, 1.22, 1.73, 0.51 eV – Ð > í ß –÷ &% 3  .

Fig. 1(b)   H IV ∼ VI 7 á ¤ " é ¶ ™ è“   Si, P, S _  " é ¶  ½ ¨› ¸– Ð, Ã

º™ è" é ¶  ü < f  ¨‚ à Ì" é ¶   u  ¨ 8 Š ÷ &  H ½ ¨› ¸  © œ î ß –& ñ  ) a

\

 -t  ½ ¨› ¸“    כ Ü ¼– Ð > í ß –÷ &% 3  . à º™ è o ) a Si ³ ð€  \  Si    ½ + Ë| ¨ c M : à º™ è_   µ 1 Ï& h “   u  ¨ 8 Š“ É r s p  (001) ³ ð€   õ

 [13] (111) ³ ð€   [14]\ " f ] j{ 9 " é ¶ o  > í ß –   õ  µ 1 ϳ ð  ) a



 e ”   H X <, s ü <  8Ô  ¦ # Q  ë “ B6 £ §   ½ + Ë(covalent bonding)`  ¦

  H P, S _   â Ä º\ • ¸ Si õ  Ä » ô  Ç : £ ¤$ í `  ¦ ˜ Ð# ŒÅ ҍ  H  כ

`

 ¦ ‘ : r > í ß –\ " f S X ‰ “  ½ + É Ã º e ” % 3  . Si, P, S _    ½ + Ë \  - t

  H y Œ •y Œ • 3.20, 4.14, 4.73 eVs  .

Cl " é ¶    H ³ ð€  \ " f à º™ è" é ¶  \  ¦ ì  r o r v “ ¦ Cl-H

½ +

Ë`  ¦ + þ A$ í ô  Ç (Fig. 1(c)). s M : Cl " é ¶    H ³ ð€  \  f  ¨‚ à Ì

÷

&t  · ú §Ü ¼ 9 é ß –t  à º™ è" é ¶  \  ¦ b # Q? /  H % i ½ + É`  ¦ ô  Ç .

3d „  s F K5 Å q ×  æ Sc, Ti, V, Cr " é ¶    H IV ∼ VI7 á ¤ " é ¶ ™ è ü

< Ä »  >  à º™ è" é ¶  ü < f  ¨‚ à Ì" é ¶    µ 1 Ï& h Ü ¼– Ð u  ¨ 8 Š ) a



(Fig. 1(d)). é ß – f  ¨‚ à Ì" é ¶    H IV ∼ VI7 á ¤ " é ¶ ™ èü < ² ú ˜o  H

3

\   o ¸ ú š  H  .   É r 3d „  s F K5 Å q ×  æ Fe, Mn õ  Ni, Co

"

é

¶    H y Œ •y Œ • H

3

ü < T

4

( ³ ð€  \ " f ¿ º   P : Si " é ¶  8 £ x  – Ð 0

A) 0 Au \  f  ¨‚ à Ì÷ &% 3 `  ¦ M :  © œ î ß –& ñ  ) a  . s   â Ä º\   H Õ

ªa Ë >\ " f ˜ Ð1 p w s  s Ö  ©ô  Ç Siõ  Hü <   ½ + Ë`  ¦ + þ A$ í   H  כ

`

 ¦ S X ‰ “  ½ + É Ã º e ”  .

Mg, Zn " é ¶    H ³ ð 1\ " f ˜ Ð1 p w s  ³ ð€  \  „  ) € f  ¨‚ à Ì÷ &

t

 · ú §  H  . s   H " é ¶  ½ ¨› ¸\ " f f  ¨‚ à Ì" é ¶  ü < ³ ð€  ç ß –_    o

 3.8 ˚ A& ñ • ¸– Ð Ø  æì  r y  Y O o  b  # Q4 R e ” “ ¦  o    0 >t €   š ¸y  9 \  -t  7 £ x    H  כ \ " f S X ‰ “  ½ + É Ã º e ”

% 3  .

s

 Qô  Ç f  ¨‚ à ̽ ¨› ¸[ þ t \ " f f  ¨‚ à Ì" é ¶  ü < ³ ð€  õ   © œ  ñ Œ •6   x

`

 ¦ ¶ ú ˜( R˜ Ѐ   à º™ è o ) a Si(111) ³ ð€   0 A\  " é ¶  _  f  ¨‚ Ã Ì s

 þ jü @y Œ •_   Òì  r& h Ü ¼– Ð G 0 >”   „     © œI  à ºü < x 9 ] X  ô

Ç › ' aº  `  ¦ t   H  כ `  ¦ S X ‰ “  ½ + É Ã º e ”  . 7 £ ¤ Mg(3s

2

), Zn(3d

10

4s

2

) ü < ° ú  s  „    © œI  T q ` ð ø Í " é ¶  [ þ t“ É r ³ ð€  õ



Á º   ì ø Í6 £ x`  ¦ t  · ú §  H  . Fig. 1(a)_  €  •   ½ + Ë`  ¦ + þ A$ í

  H " é ¶  [ þ t“ É r — ¸¿ º þ jü @y Œ •\  1> h_   Òì  r& h Ü ¼– Ð G 0 >”

„     © œI  e ”  (Na : 2s

1

, Al : 2s

2

3p

1

, Cu : 3d

10

4s

1

, Ag : 4d

10

5s

1

). ì ø ̀  \  2 > h s  © œ_   Òì  r& h Ü ¼– Ð G 0 >”

„

   © œI \  ¦ t   H " é ¶  [ þ t(IV ∼ VI7 á ¤ " é ¶  , 3d „  s F K 5

Å q)“ É r 3.20 ∼ 6.11 eV & ñ • ¸_  y © œô  Ç   ½ + Ë`  ¦ + þ A$ í ô  Ç  [16].

Ã

º™ è o ) a Si(111) ³ ð€   0 A\   H — ¸Ž  H   ½ + ËL :”  ’ < H s  à º

™

è" é ¶  ü <_    ½ + Ë\  _ K  ] j ÷ &# Q e ”  .   " f f  ¨‚ à Ì" é ¶



 ³ ð€  õ   o† < Æ& h    ½ + Ë`  ¦ ë ß –[ þ t l  0 AK " f  H Si-H _

½ +

˒ < H`  ¦ ] j r v “ ¦ s  õ & ñ \ " f ë ß –[ þ t # Qt   H Si ¢ ¸  H H

"

é

¶  _    ½ + ËL :”  ’ < H õ    ½ + Ë`  ¦ ë ß –× ¼  H õ & ñ s  € 9 כ ¹  .

H-Si _    ½ + Ës  ] j ÷ &€   y Œ •y Œ •_  " é ¶  \ " f   ½ + ËL :”  ’ < H s

 ô  Ç > hm ”  µ 1 ÏÒ q t÷ &l  M :ë  H \  î ß –& ñ  ) a   ½ + Ë`  ¦ ë ß –[ þ t l  0 AK

"

f  H f  ¨‚ à Ì" é ¶  \  s [ þ t õ    ½ + ˽ + É Ã º e ”   H 2 > h s  © œ_  „



  © œI  ” > r F K   † < Ê`  ¦ · ú ˜ à º e ”  . ì ø ̀  \  s [ þ t õ

½ +

˽ + É Ã º e ”   H 1 > h_  „    © œI ë ß –s  e ”   H " é ¶  _   â Ä º\   H

³

ð€  s   f  ¨‚ à Ì" é ¶  \  1> h_    ½ + ËL :”  ’ < H`  ¦ z Œ ™  Z  ~ >   ) a



. Fig. 1(a)_  f  ¨‚ à ̽ ¨› ¸\  ¦ ë ß –× ¼  H " é ¶  [ þ t“ É r Si \  q K

± ú

“ É r „   • 2 ; o• ¸– Ð “   # Œ ³ ð€  õ   o† < Æ& h “     ½ + Ë`  ¦  t

 · ú §“ ¦ f  ¨‚ à Ì" é ¶  \  & h Ä »÷ &t  · ú §  H „    © œI \  ¦ z Œ ™  Z  ~



 H  . ì ø ̀  \  Cl " é ¶    H Si \  q K  „   • 2 ; o• ¸ ß ¼l  M

:ë  H \  [17] ³ ð€  _  à º™ è " é ¶   Cl " é ¶  – Ð s 1 l x   H  כ Ü

¼– Ð s K ½ + É Ã º e ”  . t ë ß – s   â Ä º\ • ¸ ³ ð€  \  Si

½ +

ËL :”  ’ < H`  ¦ z Œ ™  Z  ~ l  M :ë  H \  s  Qô  Ç 7 á x À Ó_  " é ¶  [ þ t“ É r 1 eV & ñ • ¸_  q “ §& h  ± ú “ É r   ½ + Ë \  -t \  ¦ t >  ÷ &  H  כ s

 .

s

 © œõ  ° ú  s  Si ³ ð€  õ  î ß –& ñ & h “     ½ + Ë`  ¦ ë ß –[ þ t l  0 AK

"

f  H 2 > h s  © œ_    ½ + Ë 0 p xô  Ç „    © œI  ” > r F K   † < ʓ É r s

K ½ + É Ã º e ”  . Õ ª Q  # Œl \ " f ô  Çt  F p e ”   H ‰ & ³ © œ

“ É

r à º™ è_  » 1 ς à Ìs   Á º   \  -t   © œ# 4  \ O s   µ 1 Ï& h Ü ¼– Ð { 9

# Qè ß –   H  z  ´s  . As  Ga 1 p x`  ¦ > €   Ö ¸$ í ] j– Ð  6   x

  H  â Ä º\ • ¸ f  ¨‚ à Ì" é ¶   s [ þ t õ  u  ¨ 8 Š ÷ &  H õ & ñ `  ¦ : Ÿ x K

 î ß –& ñ  o ) a    H  כ “ É r µ 1 ß) €”     e ”   [3,18]. Õ ª Q  s

 â

Ä º\   H u  ¨ 8 Š õ & ñ \ " f 1 eV & ñ • ¸_   H  Ö ¸$ í  o \  -t

 כ ¹½ ¨  ) a  . s \  ì ø ÍK  à º™ è" é ¶    H \  -t   © œ# 4  \ O s    µ

1 Ï& h Ü ¼– Ð u  ¨ 8 Š ÷ &  H : £ ¤$ í `  ¦ ˜ Г   . s  Qô  Ç ‰ & ³ © œ`  ¦ 7 á §  8

&

ñ S X ‰ y  s K  l  0 AK " f Ä ºo   H y Œ • " é ¶  _  f  ¨‚ à Ìr  à º™ è

"

é

¶  \  ¦ » 1 ς Ã Ì r v   H X < € 9 כ ¹ô  Ç  Ö ¸$ í  o \  -t ü < s   ⠖ Ð

\

" f „     © œI  x 9 • ¸    o\  ¦ ¶ ú ˜( R˜ Ѐ Œ ¤ .

Fig. 2  H ³ ð€  \ " f 1> h_  à º™ è" é ¶  \  ¦ b # Q ? /  H X < € 9  כ

¹ô  Ç \  -t   © œ# 4 `  ¦ > í ß –ô  Ç   õ s  .  ± p  À »8 £ x Si " é ¶   8 £ x

\

" f à º™ è" é ¶  _  Z  } s \  ¦ 1.5 ∼3 ˚ A  t  › ¸F Km ”     or v

€

" f \  -t _     o\  ¦ ¶ ú ˜( R˜ Ѐ Œ ¤ . ¨ î + þ A  © œI \ " f H-Si



½ + ËU  ´s   H 1.5 ˚ A s l  M :ë  H \  Õ ªa Ë >\ " f à º™ è" é ¶  _  Z  } s

 3 ˚ A“    â Ä º  H ³ ð€  \ " f à º™ è" é ¶   » 1 ς Ã Ì ÷ &% 3 6 £ §`  ¦ _ p ô  Ç . f  ¨‚ à Ì" é ¶    H ³ ð€  \  à ºf ” ô  Ç ~ ½ ӆ ¾ ÓÜ ¼– Ð 3, 4, 5 ˚ A _  { 9 & ñ ô  Ç Z  } s \  “ ¦& ñ r (  Ü ¼ 9, f  ¨‚ à Ì" é ¶  _  à ºf ” ~ ½ ӆ ¾ Ó _   Ä »• ¸\  ¦ ] jü @ô  Ç — ¸Ž  H " é ¶  [ þ t“ É r  Ä »\  v >  s  ¢ - a| ¨ c à º e ”

• ¸2 Ÿ ¤ % i  . > í ß –   õ \  _  €   à º™ è\  ¦ » 1 ς à Ìr v   H õ

& ñ “ É r f  ¨‚ à Ì" é ¶  _  „     © œI \     { 9 & ñ ô  Ç  ⠆ ¾ Ó$ í

`

 ¦ ˜ Ð# ŒÅ Òl  M :ë  H \  # Œl \ " f  H Ag, Si, Sc ô  ÇK    ? /

% 3  .

f

 ¨‚ à Ì" é ¶  ü < ³ ð€  ç ß –  o  4 ˚ A s  © œ“    â Ä º\   H — ¸Ž  H

"

é

¶  \ " f à º™ è_  » 1 ς à Ì`  ¦ 0 AK " f  H  Ö ¸$ í  o \  -t  € 9  כ

¹    H  כ `  ¦ · ú ˜ à º e ”  . t ë ß – f  ¨‚ à Ì" é ¶   ³ ð€  \ " f

(4)

Fig. 2. Total energy variations as a function of the dis- tance between the H and the topmost Si layer (z) for the (a) Ag, (b) Si, and (c) Sc adatoms with fixed distances between the adatom and Si top layer (z

a−Si

). Black cir- cles, open circles, and black squares show the calculated values for z

a−Si

= 3, 4, and 5 ˚ A, respectively.

3 ˚ A s ? /– Ð ] X   H >  ÷ &€   " é ¶  _  7 á x À Ó\     H » 1 ς Ã Ì : £ ¤

$ í

s  B Ä º ß ¼>     o ) a  .

Na, Al, Cu, Ag " é ¶   1 p x“ É r ³ ð€   0 A– Ð  Á ºo  ¾ ú š>  ] X

  H  8 • ¸ à º™ è_  » 1 ς à Ìs   µ 1 Ï& h Ü ¼– Ð µ 1 ÏÒ q t t   H · ú §



 H  (Fig. 2(a)). s  Qô  Ç " é ¶  [ þ t_  f  ¨‚ à ̽ ¨› ¸  H — ¸¿ º Fig.

1(a)_  + þ AI s  9 þ jü @y Œ •\  1> h_   Òì  r& h Ü ¼– Ð G 0 >”   „



 © œI  e ”  . ì ø ̀  \  IV ∼ VI7 á ¤ " é ¶ ™ è(Fig. 2(b)) ü < 3d

„

s F K5 Å q(Fig. 2(c)) 1 p x“ É r f  ¨‚ à Ì" é ¶   ³ ð€  \  { 9 & ñ ô  Ç   o

 s ? /– Ð ] X   H €   à º™ è" é ¶    µ 1 Ï& h Ü ¼– Ð b  # Q4 R   ç

ß – .

s

 Qô  Ç ‰ & ³ © œ`  ¦ 7 á §  8 & ñ S X ‰ y  s K  l  0 AK " f Fig. 3\  s

 õ & ñ \ " f " é ¶  Z >   © œI x 9 • ¸(site-dependent projected

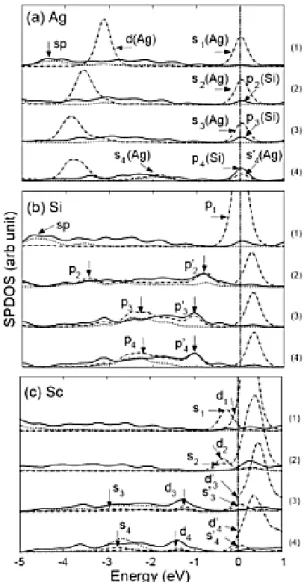

Fig. 3. Site-dependent projected density of states (SP- DOS) for the (a) Ag, (b) Si, and (c) Sc adatoms with H segregation. Solid, dotted, and dotted-broken lines rep- resent for the SPDOS originated from the substrate Si, H, and adatoms, respectively. The arrows indicate the bonding states of substarte and adatoms (see text). The distances between the adatom and Si top layer (z) and distances between the H and Si top layer(z

a−Si

) are (1) 4.0 and 1.5, (2) 3.0 and 1.5, (3) 3.0 and 2.1, (4) 3.0 and 2.7 ˚ A, respectively.

DOS)_     o\  ¦   ? /% 3  . " é ¶  Z >   © œI x 9 • ¸_  > í ß –\ 



 H  6 £ §_  d ” s  s 6   x ÷ &% 3  .

D

j

() = X

i

δ( −

i

) |< φ

j

|Ψ >|

2

(1)

#

Œl \ " f j, , φ, ؍  H y Œ •y Œ • ¶ ú ˜( R˜ Г ¦    H j  P : " é ¶



, „   _  \  -t , " é ¶   x 9 ³ ð€  _  1 l x† < Êà º\  ¦ _ p ô  Ç



. Õ ªa Ë >\ " f z  ´‚  , & h ‚  , { 9 & h  W‚  “ É r y Œ •y Œ • f  ¨‚ à Ì" é ¶  ü <



½ + Ë`  ¦ ë ß –× ¼  H Si õ  H Õ ªo “ ¦ f  ¨‚ à Ì" é ¶  \  _ ô  Ç ² D G ™ è © œ I

x 9 • ¸\  ¦    · p .

(5)

Fig. 3(a)   H Ag " é ¶   f  ¨‚ à Ì| ¨ c M : à º™ è_  » 1 ς Ã Ì õ & ñ

\

" f ² D G ™ è © œI x 9 • ¸\  ¦    · p   õ s  . % ƒ6 £ § à º™ è ³ ð

€

õ    ½ + Ë`  ¦ “ ¦ e ” `  ¦ M :  H à º™ èü < l ó ø Í Si _    ½ + Ë © œI  ü

<(sp) Ag _  5s ï  r0 A(s

1

(Ag)) y Œ •y Œ • ` …Ø Ôp  ï  r0 A– ÐÂ Ò '

 -4.5 eV(sp)ü < 0 eV t & h \  ” > r F ô  Ç . H " é ¶   ³ ð€

\

" f & h   Y O # Qt €  " f Ag " é ¶  ü <   ½ + Ë`  ¦ ë ß –[ þ t€   5s „



© œI  ` …Ø Ôp  ï  r0 A  A  1.8 eV t & h _  H-Ag   ½ + Ë © œI

–

Ð s 1 l x “ ¦(s

1

(Ag) → s

4

(Ag)), 1 l x r \  H " é ¶  ü <   ½ + Ë s

 = å S # Q”   Si " é ¶  _  „    © œI \  ¦ ` …Ø Ôp  ï  r0 A\  z Œ ™  Z  ~

>

  ) a   (sp → p

4

(Si)). s  õ & ñ \ " f  H Ag-H   ½ + Ë\  _  ô

Ç \  -t  s 1 p q s  Si-H Ô  æ õ \  0 Aô  Ç ’ < Hz  ´ ˜ Ð  & h l  M : ë

 H \   µ 1 Ï& h “   à º™ è_  » 1 ς à Ìs  0 p x t  · ú §   H  כ `  ¦ s  K

½ + É Ã º e ”  .

Fig. 3(b)  H Si " é ¶   f  ¨‚ à Ì| ¨ c M : à º™ è_  » 1 ς Ã Ì õ & ñ \ 

"

f  © œI x 9 • ¸s  . Õ ªa Ë >\  ³ ðr   ) a y Œ •  © œI _  „   x 9 • ¸  H Fig. 4 \    ? /% 3  . Si s  ³ ð€  \ " f Y O o  b  # Q4 R e ” `  ¦ M

:  H 2/3 ë ß – p um ”  & h Ä »  ) a 3 > h_  » ¡ ¤@ ) a p ï  r0 A ` …Ø Ôp  ï

 r0 A\  ” > r F ô  Ç (p

1

). Si f  ¨‚ à Ì" é ¶   ³ ð€  \  3 ˚ A& ñ • ¸– Ð

 s  ] X   H €   f  ¨‚ à Ì" é ¶  _  p ï  r0 A ` …Ø Ôp  ï  r0 A  A  A

á

¤ Ü ¼– Ð s 1 l x €  " f   ½ + Ë\  ‚ à Ð# Œ “ ¦ (p

2

, p

02

) à º™ è ³ ð

€

\ " f & h  & h Ü ¼– Ð » 1 ς à Ì÷ &€   f  ¨‚ à Ì" é ¶  _  p ï  r0 A y Œ •y Œ •

³

ð€   Si _  p ï  r0 A(p

03

, p

04

) ü < H _  s ï  r0 A(p

3

, p

4

) ü <   ½ + Ë

`

 ¦ ë ß –Ž  H  . Fig. 2(b)_  à º™ è_   µ 1 Ï& h “   » 1 ς à ̓ É r Sif  ¨‚ à Ì

"

é

¶   l ó ø Í Si x 9 Hü <_    ½ + Ë`  ¦ 1 l x r \  ë ß –× ¼  H  כ \ " f s

K ½ + É Ã º e ”  . 7 £ ¤ f  ¨‚ à Ì" é ¶   H " é ¶  \   s  ] X   H

>

 ÷ &€   à º™ èü <   ½ + Ë`  ¦ ë ß –[ þ t€  " f à º™ è\  ¦ » 1 ς à Ìr v “ ¦ 1 l x r

\  ³ ð€  \  µ 1 ÏÒ q t   H Si_    ½ + ËL :”  ’ < H õ    ½ + Ë €  " f ³ ð

€

_    ½ + Ë Ã º\  ¦ 7 £ x r v   H  כ s  . à º™ è " é ¶    H f  ¨‚ à Ì" é ¶



\  q K    ½ + Ë ì ø Í â s  B Ä º  ú ªl  M :ë  H \  f  ¨‚ à Ì" é ¶   ³ ð

€

 0 A– Ð ¾ ú š>  ] X   H €   Si " é ¶  _  1 l x† < Êà ºü < ~ 1 >  ×  æ

^ o

?s  0 p x # Œ à º™ è » 1 ς à Ì÷ &  H X < € 9 כ ¹ô  Ç \  -t \  ¦ ± ú  Ø

 ¦ à º e ” `  ¦  כ s  . s  Qô  Ç & ñ “ É r Fig. 4_  „   x 9 • ¸\  ¦

ú ˜( R˜ Ѐ    8¹ ¡ ¤ " î S X ‰ y  s K ½ + É Ã º e ”  . Si " é ¶  _  p  © œ I

 Si f  ¨‚ à Ì" é ¶   ³ ð€  \  & h   ] X   H >  ÷ &€   f  ¨‚ à Ì" é ¶



 l ó ø Í Si " é ¶  ü <_    ½ + Ë`  ¦ ë ß –[ þ t “ ¦(p

2

) 1 l x r \  H " é ¶



ü <   ½ + Ë   H  כ (p

02

)`  ¦ S X ‰ “  ½ + É Ã º e ”  . f  ¨‚ à Ìs   8 ”  ' Ÿ 

÷

&€   H " é ¶    H Si-Si   ½ + Ë\  à ºf ” ô  Ç ~ ½ ӆ ¾ ÓÜ ¼– Ð s 1 l x   H X

<(p

4

, p

04

) s  õ & ñ “ É r   ½ + Ë\  ‚ à Ð# Œ   H f  ¨‚ à Ì" é ¶  _  p ï  r 0

A_  ì  r Ÿ í~ ½ ӆ ¾ Óõ  Si-H ç ß –_    ½ + Ë ~ ½ ӆ ¾ Ó`  ¦ { 9 u r &    ½ + Ë

`

 ¦ y © œ or v   H  כ Ü ¼– Ð Ò q ty Œ • ) a  . z  ´] j– Ð Fig. 1(b) _  f  ¨

‚

à ̽ ¨› ¸\ " f H-Si-³ ð€  ç ß –_    ½ + Ëy Œ •s  90°\  ¦ s À ҍ  H X < s



 H " é ¶    © œI _  p ï  r0 A_  ì  r Ÿ íü < { 9 u ô  Ç .

Sc " é ¶    H \ Vü @& h Ü ¼– Ð " é ¶   © œI \ " f 3d ï  r0 A\  1> h_

„   ë ß –`  ¦ t “ ¦ e ” 6 £ § \ • ¸ Ô  ¦ ½ ¨ “ ¦ H/Si(111) ³ ð€

\

 y © œ >   ҂ à Ì÷ & 9 (E

b

= 4.61 eV) H   µ 1 Ï& h Ü ¼– Ð » 1 Ï

Fig. 4. Charge density for the bonding states of Si adatom which is integrated in the energy range of ± 0.1 eV from the each peak indicated by arrows in Fig. 3(b) with all over the k points in the surface Brillouin zone.

The first contour and the contour spacing are 0.02 and 0.01 e/(a.u.)

3

, respectively. The white and small gray spheres represent the Si and H atoms, respectively.

‚

à Ì÷ &  H : £ ¤$ í `  ¦ ˜ Ð# Œï  r  . s   H Sc s  ³ ð€  õ  ì ø Í6 £ x½ + É M : 4s

„

  3d ï  r0 A– Ð „  s  €  " f   ½ + Ë0 p xô  Ç „   à º\  ¦ 7 £ x

r v l  M :ë  H Ü ¼– Ð Û  ¦ s   ) a   [16]. s  Qô  Ç & ñ “ É r Fig.

3(c) \ " f ‹ Œ •`  ¦ s À ғ ¦ e ”   H 4s „   (s

1

) ³ ð€  \    s

 ] X   H† < Ê\     ` …Ø Ôp  ï  r0 A– Ð s 1 l x “ ¦  © œI x 9 • ¸Ã º

 y Œ ™™ è   H  כ Ü ¼– РÒ'  S X ‰ “  ½ + É Ã º e ”  (s

03

). s X O >  „



  © œI _  „  s  { 9 # Q >  ÷ &€   z Œ ™  e ”   H 1 > h_  4s_

„

 ü < 3d „    H(s

4

) x 9 Si(d

4

) õ    ½ + Ë`  ¦ 1 l x r \  ë ß –[ þ t

€

" f \  -t \  ¦ î ß –& ñ  or v >  ÷ &# Q Siõ  Ä »  >  à º™ è_



µ 1 Ï& h “   ì  r o  0 p x  .

IV. + s Ç Â ] Ø



€ ª œô  Ç „     © œI \  ¦ ° ú   H ô  Ç > h_  f  ¨‚ à Ì" é ¶  \  ¦ à º™ è



o ) a Si(111) ³ ð€   0 A\  f  ¨‚ à Ìr (  `  ¦ M : f  ¨‚ à Ì" é ¶  ü < ³ ð€   ç ß

–_   © œ  ñ Œ •6   x“ É r f  ¨‚ à Ì" é ¶  _  „     © œI \     { 9 & ñ ô

Ç  ⠆ ¾ Ó$ í `  ¦ ˜ Ð# ŒÅ ғ ¦ e ” 6 £ §`  ¦ " é ¶   x 9 „   ½ ¨› ¸_  ì  r$ 3

`

 ¦ : Ÿ x K  S X ‰ “  ½ + É Ã º e ” % 3  . ³ ð€  \  f  ¨‚ à Ì÷ &  H " é ¶  _

½ +

Ë\  -t   H  Òì  r& h Ü ¼– Ð G 0 >”   „   _  à ºü < f ” ] X & h “

ƒ

› ' a`  ¦ ° ú “ ¦ e ”  . 7 £ ¤ & h Ä »÷ &t  · ú §“ É r „    © œI  \ O   H

"

é

¶  [ þ t(Mg, Zn)“ É r ³ ð€  õ   Á º    © œ  ñ Œ •6   x`  ¦ t  · ú §Ü ¼ 9, 1> h_    ½ + Ë 0 p xô  Ç „    © œI  e ”   H " é ¶  [ þ t“ É r(Na, Al, Cl, Cu, Ag) ³ ð€  õ  €  •ô  Ç  © œ  ñ Œ •6   x`  ¦ >   ) a  . s  M

: ³ ð€  _  à º™ è" é ¶    H f  ¨‚ à Ì" é ¶  [ þ t_  „    • 2 ; o• ¸\ 



 ³ ð€  \  z Œ ™  e ”   (Na, Al, Cu, Ag) ¢ ¸  H f  ¨‚ à Ì" é ¶

(6)

\

   ½ + ˝ ) a  (Cl). 2> h s  © œ_   Òì  r& h Ü ¼– Ð G 0 >”   „



© œI \  ¦ t   H " é ¶  [ þ t(IV ∼ VI7 á ¤ " é ¶   x 9 3d „  s F K5 Å q) _

  â Ä º\   H f  ¨‚ à Ì" é ¶   ³ ð€  _  Si x 9 H " é ¶  ü < 1 l x r \ 



½ + Ë`  ¦ ë ß –× ¼  H õ & ñ `  ¦ : Ÿ x K  \  -t \  ¦ î ß –& ñ  or ~  ´ à º e ”  6

£

§`  ¦ S X ‰ “  ½ + É Ã º e ” % 3  . s  Qô  Ç 7 á x À Ó_  " é ¶  [ þ t_   â Ä º\ 



 H ³ ð€  \ " f à º™ è" é ¶    Ö ¸$ í  o \  -t  \ O s   µ 1 Ï& h Ü ¼

–

Ð » 1 ς à Ìs  0 p x >  ÷ &  H X < s   H à º™ è" é ¶  _   ú ª“ É r   ½ + Ë ì

ø Í â õ  f  ¨‚ à Ì" é ¶  _  ³ ð€  õ _  y © œô  Ç ì ø Í6 £ x$ í (reactiviy) M : ë

 H Ü ¼– Ð Ò q ty Œ • ) a  .

P c

p 8 ý ò k >

‘

: r ƒ  ½ ¨  H KISTI_  ] j 5  „  | Ä Ìõ ] j_  t " é ¶ \  _ ô  Ç  כ e ”

`  ¦ µ 1 ßy  9 s \  y Œ ™  × ¼w n m  .

Y c

p w Š à U Ø ”  ô

[1] M. Copel, M. C. Reuter, E. Kaxiras and R. M.

Tromp, Phys. Rev. Lett. 63, 632 (1989).

[2] B. Voigtlander, A. Zinner, Th. Weber and H. P.

Bonzel, Phys. Rev. B 51, 7583 (1995).

[3] K. Schroeder, A. Antons, R. Berger and S. Blugel, Phys. Rev. Lett. 88, 046101 (2002).

[4] M. Horn-von Hoegen and A. Golla, Phys, Rev, Lett.

76, 2953 (1996).

[5] A. Sakai and T. Tatsumi, Appl. Phys. Lett. 64, 52 (1994).

[6] K. Kajiyama, Y. Tanishiro and K. Takayanagi, Surf.

Sci. 222, 38 (1989).

[7] M. Copel and R. M. Tromp, Appl. Phys. Lett. 58, 2648, (1991).

[8] H. Hirayama, H. Okamoto and K. Takayanagi, Phys.

Rev. B 60, 14260 (1999).

[9] J. M. Zuo and B. Q. Li, Phys. Rev. Lett. 88, 255502 (2002); Surf. Sci. 520, 7 (2002).

[10] H. Jeong and S. Jeong, Phys. Rev. B 71, 035310 (2005).

[11] K. Oura, V.G. Lifshits, A. A. Saranin, A. V. Zotov and M. Katayama, Surf. Sci. Rep. 35, 1 (1999).

[12] K. Fukutani, H. Iwai and H. Yamashita. 59, 13020 (1999).

[13] S. Jeong and A. Oshiyama, Phys. Rev. Lett, 79, 4425 (1997).

[14] S. Jeong, Surf. Sci, 530, 155 (2003).

[15] J. P. Perdew, Electronic Structure of Solids ’91, edited by P. Ziesche and H. Eschrig (Academie Ver- lag, Berlin, 1991).

[16] Though Sc(4s

2

3d

1

) has only one electron in 3d state, it strongly adsorbed on the H/Si(111) surface, which is expressed by creation of unpaired electrons by electrons transition for 4s → 3d in adsorption.

i.e.,4s

2

3d

1

→ 4s

1

3d

2

. The calculated energy differ- ence between the 4s and 3d orbitals is only 0.7 eV, which means that the transition can easily occur in adsorption.

[17] The binding energy of Cl-H is larger than that of Si-H by 0.82 eV.

[18] Y. Ko and K. Chang, Phys. Rev. B 60, 1777 (1999).

(7)

Adsorption Properties of Adatoms with Various Valencies on Hydrogenated Si(111) Surface.

Hojin Jeong and Sukmin Jeong

Department of Physics, Chonbuk National University, Chonju 561-756 (Received 30 December 2004)

Using first-principles calculations, we investigated the reactivities of adatoms with various va- lencies on hydrogenated Si(111) surfaces. We found that the reaction properties of adatoms have trends depended on the number of partially filled orbitals (n). Adatoms with n = 0 (Mg and Zn) did not interact with the surface, but adatoms with n = 1 (Na, Al, Cu, and Ag) weakly bonded to the surface without distinct surface reconstructions. On the other hand, adatoms with n > 2 (IV

∼ VI, and 3d transition metals) adsorb strongly on the surface. In this case the H atom can be segregated away from the surface without an energy barrier in adsorption.

PACS numbers: 73.02.At

Keywords: First-principles calculation, H/Si(111), Adatom.

E-mail: [email protected]

수치

Table 1. Valence electron configurations(conf), bind- bind-ing structures(struc), and their bindbind-ing energies (E b ) in eV of the adatoms with various valencies
Fig. 2. Total energy variations as a function of the dis- dis-tance between the H and the topmost Si layer (z) for the (a) Ag, (b) Si, and (c) Sc adatoms with fixed distances between the adatom and Si top layer (z a −Si )
Fig. 4. Charge density for the bonding states of Si adatom which is integrated in the energy range of ± 0.1 eV from the each peak indicated by arrows in Fig

참조

관련 문서

The magnetic properties and structures were analyzed by using a vibrating sample magnetometry (VSM), X-ray diffraction (XRD), and an X-ray absorption fine structure (EXAFS)

The room- temperature PR spectra exhibited A-region oscillations due to the increasing intensity of the electric field.. PACS

Based on the lowest hole concentration of the films, which was about 1.9 × 10 14 , evaluated from the C-V measurement with PZT being considered as semiconductor, we believe that

When the PSM was exposed to human serum albumin (HSA) and the albumin was adsorbed on the surface of the PSM, the reflectance and the PL intensity at a specific wavelength

The adhesion strength was enhanced because the lattice mismatch between the hexagonal phase of the Ti film and the tetragonal phase of the Al 2 O 3 substrate was alleviated by

Resonant and non-resonant Raman scatter- ing spectra from 3 ML-thick CdSe/ZnSe self-assembled quantum dot structure excited at energies of 2.21 eV and 2.54 eV from top to

We have investigated the dependences of the characteristics or GaAs/In x Ga 1 −x As/GaAs struc- tures on the thickness of In 0.1 Ga 0.9 As by using surface photovoltage (SPV)

We investigated the physical and the chemical properties of the interface between a porous silicon layer and a silicon substrate by using an atomic force microscope and
