Fe 60 V 40 M 4 X ì Ä ¶  ¥ Œ £ ?8 ý Œ ¡ ;” ¼ Œ º õ m Í V R Ë; c å ¾ ˔ X ¢ Ž ì ŏ Œ

 6 Z 4, pp. 605∼609

Fe 60 V 40 M 4 X ì Ä ¶  ¥ Œ £ ?8 ý Œ ¡ ;” ¼ Œ º õ m Í  V R Ë; c å ¾ ˔ X ¢ Ž ì ŏ Œ

… è

¡ ò 6 B) o

Ø

æ· ¡ ¤ @ /† < Ɠ §  # 3 @ /† < Æ Ó ü t o “ §¹ ¢ ¤ õ , ' õ AÅ Ò 361-763

† ç

¡* å %
 ·  ™ »# Ü ) כ · ­ ¤) ç ƒ Ô

Ø

æ· ¡ ¤ @ /† < Ɠ §  ƒ  õ † < Æ@ /† < Æ Ó ü t o † < Æõ , ' õ AÅ Ò 361-763 (2011¸   3 Z 4 28{ 9  ~ à Î6 £ §, 2011¸   6 Z 4 1{ 9  > F  S X ‰& ñ )

SPEX 8000 Mixer & Miller ball milling`  ¦ s 6   x ô  Ç l > & h  ½ + ËF KZ O Ü ¼– Ð Fe

⁶⁰

V

40

½ + ËF K`  ¦ ] j› ¸ % i “ ¦

½

+ ËF K  o õ & ñ \ " f r « Ñ_   l & h  : £ ¤$ í x 9  ½ ¨› ¸_     o\  ¦ ì  r$ 3  % i  .  l & h  : £ ¤$ í “ É r ”  1 l x  § 4 > – Ð 8 £ ¤

&

ñ % i “ ¦ r « Ñ_  ½ ¨› ¸  H XRD x 9  EXAFS– Ð ì  r$ 3  % i  . l > & h  ½ + ËF K  o õ & ñ \ " f millingr ç ß –“ É r 1, 2, 4, 6, 12, 24 r ç ß – s % 3 Ü ¼ 9 8 £ ¤& ñ   õ  r « Ñ_    o ° ú כ“ É r milling r ç ß –\     & h   y Œ ™™ è   12 r  ç

ß – s  © œ_  milling\ " f  _     o \ O % 3  . XRD ì  r$ 3 \ " f  H 6 r ç ß – milling\ " f V   & ñ s    t “ ¦ 12 r ç ß – s  © œ_  milling r « Ñ_    & ñ     €  •ç ß – 7 £ x    H  כ s  µ 1 Ï|  ÷ &% 3  . EXAFSì  r$ 3    õ  s ü <

° ú

 “ É r ‰ & ³ © œ“ É r ½ + ËF K  o õ & ñ \ " f V-Fe  ½ + Ës  7 £ x  €  " f D h– Ðî  r ½ + ËF K s  + þ A$ í  ) a  כ Ü ¼– Ð ì  r$ 3 ÷ &% 3  . s  ì

 r$ 3 Ü ¼– РÒ'  l > & h  ½ + ËF KZ O \  _  # Œ Fe

⁶⁰

V

40

½ + ËF K s  12 r ç ß – milling\  + þ A$ í ÷ & 9 ½ + ËF K  o õ & ñ \ " f Fe-V  ½ + Ë\  _ ô  Ç ¨ î ç  H  l  — ¸F ' pà Ô y Œ ™™ è   H  כ `  ¦ S X ‰ “   % i  .

Ù þ

˜d ” # Q: Fe-V, l > & h ½ + ËF K,   o, EXAFS, ² D G  Òp [ j½ ¨› ¸

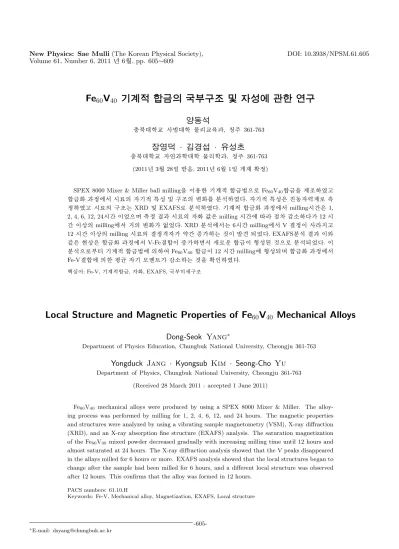

Local Structure and Magnetic Properties of Fe ₆₀ V ₄₀ Mechanical Alloys

Dong-Seok Yang ^∗

Department of Physics Education, Chungbuk National University, Cheongju 361-763

Yongduck Jang · Kyongsub Kim · Seong-Cho Yu

Department of Physics, Chungbuk National University, Cheongju 361-763 (Received 28 March 2011 : accepted 1 June 2011)

Fe

60

V

40

mechanical alloys were produced by using a SPEX 8000 Mixer & Miller. The alloy- ing process was performed by milling for 1, 2, 4, 6, 12, and 24 hours. The magnetic properties and structures were analyzed by using a vibrating sample magnetometry (VSM), X-ray diffraction (XRD), and an X-ray absorption fine structure (EXAFS) analysis. The saturation magnetization of the Fe

60

V

40

mixed powder decreased gradually with increasing milling time until 12 hours and almost saturated at 24 hours. The X-ray diffraction analysis showed that the V peaks disappeared in the allays milled for 6 hours or more. EXAFS analysis showed that the local structures began to change after the sample had been milled for 6 hours, and a different local structure was observed after 12 hours. This confirms that the alloy was formed in 12 hours.

PACS numbers: 61.10.H

Keywords: Fe-V, Mechanical alloy, Magnetization, EXAFS, Local structure

∗

E-mail: [email protected]

-605-

I. " e  ] Ø

Fe-V ½ + ËF K _   l & h  : £ ¤$ í “ É r Fe" é ¶  ü < V" é ¶     ½ + Ë

÷

&  H & ñ • ¸\      Ø Ô>

“ ¦ s  כ “ É r y Œ •" é ¶  _    l

 — ¸F ' pà Ô ÷  r  m    © œ  ñç ß –_  Û ¼— 2 ;_    ½ + Ë\       Ø

Ô>

l  M :ë  H \  þ j   H Fe-V \  @ /ô  Ç  € ª œô  Ç ƒ  ½ ¨

 Ö

¸ µ 1 Ïy  ”  ' Ÿ ÷ &“ ¦ e ”   [1–6]. Fe-V ½ + ËF K“ É r s " é ¶ >  F K5 Å q y

© œ $ í ½ + ËF K Ü ¼– Ð ´ ú §s  · ú ˜ 94 R e ”  . @ / Òì  r s " é ¶ >  y © œ



$ í ½ + ËF K“ É r  $ í " é ¶ ™ è (Fe, Co, Ni)õ  q F K5 Å q q  $ í " é ¶

™

è (B, Si, C)_  ½ + ËF K Ü ¼– Ð ½ ¨$ í ÷ &# Q e ”   H ì ø ̀   Fe-V½ + ËF K

“ É

r  $ í " é ¶ ™ è“   Feü < F K5 Å q q  $ í " é ¶ ™ è“   V_  ½ + ËF K s  .

¢

¸ô  Ç Fe-V½ + ËF K“ É r  $ í F « Ñ_   l & h  : £ ¤$ í `  ¦ [ O " î   H X <

Ä

»6   x ô  Ç Slater Pauling curve\  ¸ ú ˜ ´ ú   H  l  — ¸F ' pà Ô\  ¦  t

“ ¦ e ” # Q" f  $ í F « Ñ_  ƒ  ½ ¨\  B Ä º Ä »6   x  9 Fe-V½ + Ë F

K“ É r spin electronics ì  r  \ " fspin momentum transfer (SMT)ƒ  ½ ¨\  ´ ú §s  s 6   x ÷ &“ ¦ e ”   [5].

e ”

_  › ¸$ í _  ½ + ËF K`  ¦ @ /| ¾ Ó Ò q tí ß –½ + É Ã º e ”   H l > & h  ½ + ËF K Z O

“ É r 1966¸   p ² D G _  INCO \ " f > hµ 1 Ï  ) a s A  1980¸  @ / Â

Ò'  q & ñ | 9  ½ + ËF K`  ¦ ë ß –× ¼  H l Õ ü t – Ð ´ ú §“ É r ƒ  ½ ¨ [ þ t _  › ' a d ”

`  ¦ ~ à Î  M ® o  . ¢ ¸ô  Ç l > & h  ½ + ËF K“ É r 1990¸   Ò'   H
” ¸

½

¨› ¸ x 9 
” ¸ß ¼l \  ¦ ° ú   H F K5 Å q x 9  [ j b ”  4 Ÿ ¤ ½ + ˙ èF ì  r ´ ú ˜

½

+ Ë$ í \  ´ ú §s  s 6   x ÷ &“ ¦ e ”  . þ j   H Fe-V l > & h  ½ + ËF K \ " f _

 í ß –™ è" é ¶  _  ´ òõ \  @ /ô  Ç ƒ  ½ ¨\ " f 3" é ¶ >  í ß – o^ o =s  + þ A

$ í

÷ &  H  כ `  ¦ S X ‰ “  ÷ &% 3   [4]. ² D G  ҽ ¨› ¸ ì  r$ 3 \  s 6   x ÷ &  H EXAFS ì  r$ 3 Z O “ É r 1971¸   p ² D G _  Sayers“ §Ã º\  _ K  > h µ

1 Ï÷ &# Q š ¸Z þ t ± ú ˜\   H
” ¸ ½ ¨› ¸, œ í   , 8 ú ¤ B 1 p x ' ‘ é ß – ƒ

½

¨\  ´ ú §s  s 6   x ÷ &“ ¦ e ”   [7,8]. F « Ñ_  Ó ü t o ,  o† < Æ& h  : £ ¤

$ í

“ É r " f– Ð x 9 ] X ô  Ç › ' aº  s  e ”   H  כ Ü ¼– Ð · ú ˜ 9”   ² D G  ҽ ¨› ¸



 H ŠҖ Ð ~ ½ Ó  F  g`  ¦ s 6   x  9, ~ ½ Ó  F  g`  ¦ s 6   x ô  Ç ' ‘ é ß – ƒ  ½ ¨



 H ~ ½ Ó  F  g 5 Å q l \  ¦ ˜ ÐÄ »ô  Ç ‚  ”  ² D G`  ¦ ×  æd ” Ü ¼– Ð ’  Ó ü t| 9  x 9

 ’  ™ èF _  > hµ 1 Ï\  ´ ú §s  s 6   x ÷ &“ ¦ e ”  . þ j   H Fe-Co l

>

& h  ½ + ËF K \ " f_   l & h  : £ ¤$ í `  ¦ s K  l  0 A # Œ Fe-Co l

> & h  ½ + ËF K \  @ /ô  Ç EXAFS ì  r$ 3    õ \  ¦ µ 1 ϳ ðô  Ç   e ”



 [9].

‘

: r ƒ  ½ ¨\ " f  H Fe

60

V

40

l > & h  ½ + ËF K`  ¦ ] j› ¸ # Œ Õ ª כ _

  l & h  : £ ¤$ í _     o\  ¦ 8 £ ¤& ñ % i “ ¦ Õ ª r « Ñ[ þ t \  @ /ô  Ç EXAFS ì  r$ 3 `  ¦ y Œ •y Œ • z  ´r  # Œ Fe

⁶⁰

V

40

l > & h  ½ + ËF K \ " f

^ o

= Å Ò0 A_  local structureü < ½ + ËF K _   l & h  : £ ¤$ í    oü <

_

 › ' aº  $ í `  ¦ › ¸  % i  .

II. ÷ m Ç] M öU ê s0 n É

{ 9

 _  ß ¼l  50 − 100 µm“   Fe, V_  60:40 ™ D ¥ ½ + Ë ì  r ´ ú ˜

–

РÒ'  SPEX 8000 Mixer & Miller\  ¦ s 6   x # Œ ì  r  W õ & ñ

`

 ¦ : Ÿ x # Œ Fe

60

V

40

l > & h  ½ + ËF K`  ¦ ë ß –[ þ t% 3  . Fe

60

V

40

_

›

¸$ í q   H ^ o =õ   ïµ 1 Ïà Ô_  " é ¶   à º_  q s  9 Û ¼_ …“  Y UÛ ¼

^

 ¦ õ  r « Ñ_  | ¾ Ó_  | 9 | ¾ Óq   H @ /| Ä Ì 5:1s % 3  . Milling õ

&

ñ 1 l x î ß – r ç ß –@ /Z >  ½ + ËF K  o & ñ • ¸\  ¦ · ú ˜ ˜ Ðl  0 A # Œ 1, 2, 4, 6, 12, 24 r ç ß –\  + þ A$ í ÷ &  H y Œ • r « Ñ_   $ í x 9  ½ ¨› ¸ì  r$ 3 `  ¦ z

´r  % i  .  l & h  : £ ¤$ í “ É r r « Ñ_    o ° ú כ`  ¦ 8 £ ¤& ñ % i

“

¦   o ° ú כ“ É r ”  1 l x r « Ñ  § 4 >  (vibrating sample magne- tometer) – Ð 8 £ ¤& ñ % i  . r « Ñ_    & ñ ½ ¨› ¸    o\  ¦ · ú ˜ ˜ Ð l

 0 A # Œ X‚    r] X  ì  r$ 3   © œu  (X-ray diffractometer)\  ¦ s

6   x % i  . r « Ñ_  Local structure  H EXAFS (extended x-ray absorption fine structure) ì  r$ 3 \  _ K  › ¸  ÷ &% 3



. EXAFS z  ´+ « >“ É r V K-edge (5465 eV) õ  Fe K-edge (7112 eV) \ " f z  ´r ÷ &% 3  . Ÿ í† ½ Ó 5 Å q l   H „   _  5 Å q

\

 -t  €  • 2.5 GeV s  9 z  ´+ « >   H 1 l x î ß – $  © œa A_  c ” „   À

Ӎ  H 120 − 200 mA s % 3  . 3C1c ”  “  _  DCM (double crystal monchrometor) “ É r Si (111) _    & ñ `  ¦ s 6   x “ ¦ e ”  Ü

¼ 9 DCM\ " f
š ¸  H higher harmonics\  ¦ ] j  l  0 A

# Œ €  • 30 % detuning % i  . EXAFS z  ´+ « >“ É r y Œ • ì  r ´ ú ˜ r

« Ñ\  @ / # Œ È Òõ  f  ¨ à º ~ ½ Ód ”  (transmission mode)Ü ¼– Ð 8

£ ¤& ñ ÷ &% 3  .

III. ÷ m Ç] M ö + s ÇÊ Ý õ m Í À X Ø8 ý

Fe

60

V

40

½ + ËF K“ É r Fe ü < V_  ™ D ¥ ½ + Ë ì  r ´ ú ˜s  Û ¼_ …“  Y UÛ ¼ ^  ¦ _

 ƒ  5 Å q& h “   Ø  æ[  t \  _ K " f ì  r ´ ú ˜s  ì  r  W÷ &
 ¢ ¸  H

½

+ Ë õ & ñ `  ¦  u €  " f ë ß –[ þ t # Q ”   . Milling œ íl \   H ŠҖ Ð ì

 r  W_  õ & ñ `  ¦  u  9 y Œ • ì  r ´ ú ˜ { 9  _  ß ¼l  & h   y Œ ™™ è ô

 Ç . Millings   8 ”  ' Ÿ  ÷ &€   & h   Fe, V ¿ º " é ¶ ™ è  H & h

 [ O s l  r  Œ • # Œ ½ + ËF K  o÷ &l  r  Œ •ô  Ç . s  õ & ñ \ " f Fe-Fe  ½ + Ës  y Œ ™™ è÷ &  H ì ø ̀   Fe-V   ½ + Ës  7 £ x  “ ¦

"

f r « Ñ_    o (magnetization)\  % ò † ¾ Ó`  ¦ p • 2 ; .

Figure 1“ É r y Œ •y Œ • 1, 2, 4, 6, 12, 24r ç ß – 1 l x î ß – millingô  Ç r

« Ñ_  Ÿ í o   o ° ú כ_     o\  ¦
  · p  כ s  . Fig. 1\ 

"

f ˜ Ðs 1 p w s  millings  r  Œ •÷ &“ ¦Â Ò'  12r ç ß –s   â õ  | ¨ c M :



t  r « Ñ_  Ÿ í o  o ° ú כs  / å L  y  12r ç ß –õ  24r ç ß –   s

\   H Z >     o \ O   H  כ Ü ¼– Ð
 z Œ ¤ . s  כ “ É r s  r  ç

ß –@ /\ " f ½ + ËF K  o  _  ¢ - a$ í  ) a  כ Ü ¼– Ð ˜ Г   . Milling 4 r ç ß – M : r « Ñ_    o ° ú כs  €  •ç ß – 7 £ x  ô  Ç  כ “ É r z  ´+ « >š ¸

“

   כ Ü ¼– Ð ó ø Íé ß –÷ & 9 s  r ç ß –@ /\ " f „  ì ø Í& h Ü ¼– Ð   o ° ú כ

“ É

r y Œ ™™ è½ + É  כ Ü ¼– Ð Ò q ty Œ •  ) a  . Fig. 1_  Ÿ í o  o ° ú כ\ " f

 è ß –  ü < ° ú  s  milling 1 − 12 r ç ß –\ " f Ÿ í o   o ° ú כ s

 y Œ ™™ è   H  כ “ É r Fe \  V   ½ + Ë÷ &€  " f Fe-Fe  ½ + Ës  y Œ ™

™

è # Œ  l  — ¸F ' pà Ô y Œ ™™ è   H  כ Ü ¼– Ð s  כ “ É r ½ + ËF K _

Fig. 1. Saturation magnetization of Fe

60

V

40

mechanical alloys with milling times.

Fig. 2. XRD measurements of Fe

60

V

40

mechanical alloys with milling times.



& ñ ½ ¨› ¸
 local structure_     o– Ð
 ± ú ˜  כ Ü ¼– Ð Ò q t y

Œ

•÷ &# Q XRDü < EXAFSì  r$ 3 Ü ¼– Ð Õ ª כ `  ¦ S X ‰ “   % i  .

Figure 2  H Fe

60

V

40

™ D ¥ ½ + Ë ì  r ´ ú ˜s  1, 2, 4, 6, 12, 24r ç ß – 1

l

x î ß – millingõ & ñ `  ¦  • 2 ; Ê ê y Œ • r « Ñ\  @ / # Œ XRD 8 £ ¤& ñ



õ \  ¦
  · p  כ s  . Feì  r ´ ú ˜õ  Vì  r ´ ú ˜_    & ñ ½ ¨› ¸  H

^

‰d ” { 9 ~ ½ Ó (BCC) ½ ¨› ¸s  . ^ o =   & ñ _      © œÃ º  H 2.87

˚ A s “ ¦
´ o u   & ñ _      © œÃ º  H 3.03 ˚ A Ü ¼– Ð ^ o =_   



© œÃ º ˜ Ð  0.16 ˚ A & ñ • ¸ ß ¼ 9   " f XRD 8 £ ¤& ñ \ " f y Œ •

€

 _  peak[ þ t“ É r ^ o = ˜ Ð   Œ •“ É r y Œ •\ 
 è ß – . Fig. 2\ " f

˜

Ð1 p w s
´ o u _  peak[ þ t“ É r 6 r ç ß – s  © œ milling % i `  ¦ M

:  _     & ’ Ü ¼ 9 12 r ç ß – s  © œ_  milling\ " f  H ^ o =_  y

Œ

• peak[ þ t“ É r  Œ •“ É r y Œ •Ü ¼– Ð shift  ) a  כ `  ¦ µ 1 Ï| ½ + É Ã º e ”  .

s

 כ “ É r 6 r ç ß – milling % i `  ¦ M :
´ o u ½ ¨› ¸ ¢ - a„  s  L :

&

’

6 £ §`  ¦ Õ ªo “ ¦ 12r ç ß – s Ê ê_  milling\ " f  H „  ì ø Í& h Ü ¼– Ð

 

   © œÃ º €  •ç ß – 7 £ x  % i 6 £ §`  ¦ · ú ˜ à º e ”  . ¢ ¸ s  כ “ É r

Fig. 3. (Color online) Normalized Near edge spectra measured at V K edge for Fe

60

V

40

mechanical alloys.




´ o u " é ¶  [ þ t s  ^ o = " é ¶  ü <   ½ + Ë # Œ ½ + ËF K`  ¦ + þ A$ í €

"

f   & ñ ½ ¨› ¸_      © œÃ º 7 £ x    H  כ Ü ¼– Ð ˜ Г   . Õ ª



Q
 s  XRD ì  r$ 3 ë ß –Ü ¼– Ѝ  H & ñ S X ‰ ô  Ç ½ + ËF K _  ½ ¨› ¸  € Œ •`  ¦

#

Q 9l  M :ë  H \  ½ + ËF K _  local structure\  ¦ ì  r$ 3  l  0 A

#

Œ EXAFS ì  r$ 3 `  ¦ z  ´r  % i  . Fig. 2_  XRD 8 £ ¤& ñ \ 

"

f ˜ Ð1 p w s  6 r ç ß – s  © œ milling ô  Ç r « Ñ[ þ t \ " f  H Fe-V

½

+ Ës  e ” `  ¦  כ Ü ¼– Ð \ V © œ  ) a  . s ü < ° ú  “ É r F K5 Å q ç ß –   ½ + ˓ É r XAFS _  near edge spectrum\ " f S X ‰ “   ½ + É Ã º e ”  .

Figure 3“ É r milling r ç ß –@ /Z > – Ð V K-edge\ " f 8 £ ¤& ñ ô  Ç Fe

60

V

40

™ D ¥ ½ + Ë ì  r ´ ú ˜_  XAFS near edge spectrum`  ¦




· p  כ s  . Fig. 3_  & h ‚  Ü ¼– Ð
  · p  Òì  r _  spectrum[ þ t

`

 ¦ ˜ Ѐ   1-4 r ç ß – milling ô  Ç r « Ñ\ " f  H & h ‚    Òì  r _   Œ •

“

É r peak  millingr ç ß –s  7 £ x † < Ê\     y Œ ™™ è   6r  ç

ß – s Ê ê\ " f  H  _     ”    כ `  ¦ S X ‰ “   ½ + É Ã º e ”  . s  כ Ü

¼– Ð Â Ò Q milling r ç ß –s  7 £ x † < Ê\     V-V  ½ + Ës  & h

 y Œ ™™ è “ ¦ V-Fe  ½ + Ës  7 £ x  % i 6 £ §`  ¦ · ú ˜ à º e ”  .

Figure 4  H 1, 2, 4, 6, 12, 24 r ç ß –1 l x î ß – millingô  Ç r « Ñ [

þ

t \  @ / # Œ V K-edge\ " f 8 £ ¤& ñ ô  Ç EXAFS Û ¼& 7 ˜à Ô! 3 _  Fourier   ¨ 8 Š`  ¦ " f– Ð q “ §ô  Ç  כ s  . { 9 ì ø Í& h Ü ¼– Ð EXAFS Û

¼& 7 ˜à Ô! 3 _  Fourier   ¨ 8 Š“ É r ×  æd ” " é ¶   Å Ò0 A\  # Q‹ "  " é ¶   [

þ

t s  ì  r Ÿ í   H t \  ¦
  · p . é ß –{ 9  7 á x À Ó_  " é ¶  _   â Ä º y

Œ

• peak  H " é ¶  ç ß –  o  x 9  à º\  ¦
  · p . Fig. 4\ " f ' Í



 P : peak millingr ç ß –\     / å L  y  y Œ ™™ èô  Ç  כ Ü ¼– Ð

 z Œ ¤ . s  כ “ É r V" é ¶   Å Ò0 A\  V" é ¶   _  à º / å L  y  y

Œ

™™ èô  Ç  כ `  ¦
  · p . Fig. 4\ " f 4.75 ˚ A ¿ º   P : Z  }“ É r peak  H BCC ½ ¨› ¸\ " f

  H  כ Ü ¼– Ð s   Òì  r \  " é ¶

 ´ ú §s  ì  r Ÿ íô  Ç  כ `  ¦
  · p . Fig. 4\ " f ˜ Ðs 1 p w s  s

¿

º   P : 2-4r ç ß – milling\ " f / å L  ô  Ç    o\  ¦ ˜ Ðs “ ¦ e ”  Ü

¼ 9 s  כ “ É r V _    & ñ ½ ¨› ¸ s  r ç ß –@ /\ " f  _  L :t

Fig. 4. (Color online) Fourier transformed EXAFS spec- tra measured at V K-edge for Fe

₆₀

V

₄₀

mechanical alloys.

Fig. 5. (Color online) Fourier transformed EXAFS spec- tra measured at Fe K-edge for Fe

60

V

40

mechanical alloys.

“

¦ e ” 6 £ §`  ¦ S X ‰ “   ½ + É Ã º e ”  . 4r ç ß – milling s Ê ê\   H s  peak   _  ˜ Ðs t  · ú §“ ¦ Û ¼& 7 ˜à Ô! 3 “ É r  _    & ñ $ í s



”    כ % ƒ! 3  ˜ Г   .

Figure 5  H Fe K-edge \ " f 8 £ ¤& ñ ô  Ç EXAFS Û ¼& 7 ˜à Ô! 3  _

 Fourier   ¨ 8 Š`  ¦
  · p  כ s  . Fig. 5\ " f ˜ Ðs 1 p w s  Fe-Fe   ½ + Ë_  & ñ • ¸\  ¦ · ú ˜ à º e ”   H ' Í   P : peak (Õ ªa Ë >\ " f 2.2 ˚ A)  H milling r ç ß –s  7 £ x † < Ê\     & h   y Œ ™™ è % i  .

s

 כ “ É r Fe  Vü <   ½ + Ë €  " f Fe-Fe  ½ + Ës  y Œ ™™ èô  Ç  כ `  ¦

  · p . Fig. 5\ " f 4.5 ˚ A   H ~ ½ Ó_  ¿ º   P :– Ð  H peak  H

^ o

=   & ñ _  BCC ½ ¨› ¸\ " f „  + þ A& h Ü ¼– Ð

  H  כ Ü ¼– Ð s

 peak  H milling r ç ß –s  7 £ x † < Ê\     & h   y Œ ™™ èô  Ç  כ

`

 ¦ ^  ¦ à º e ” “ ¦, : £ ¤ y  12 − 24ç ß – milling\ " f peak_  0 Au

 €  •ç ß – 7 £ x ô  Ç  כ `  ¦ 4 Ÿ x à º e ”  . s  כ “ É r XRD \ " f › ' a ¹ 1 Ï ô

 Ç  ü < ° ú  s  s “ : r ì ø Í â s   8  H V  Fe   & ñ     5 Å q Ü ¼

–

Ð [ þ t # Qü <   ½ + Ë €  " f      © œÃ º €  •ç ß – Z þ t # Qè ß –  כ Ü ¼– Ð

˜ Г   .

XRD x 9  EXAFS ì  r$ 3 `  ¦ : Ÿ x # Œ   & ñ _   © œ o  | 9 " f

•

¸ (long range order) ü < é ß – o  | 9 " f• ¸ (short range or- der)\  ¦ · ú ˜  ‘ : r   õ  Fe

⁶⁰

V

40

™ D ¥ ½ + Ë ì  r ´ ú ˜“ É r milling s  t 5 Å q H

†

d \     Fe-V½ + ËF K s  + þ A$ í ÷ &€  " f ^ o = " é ¶  _   l  — ¸F ' p à

Ô   ”    כ Ü ¼– Ð
 z Œ ¤ . l > & h  ½ + ËF K“ É r 1 − 12 r  ç

ß –_  milling\ " f t 5 Å q& h Ü ¼– Ð + þ A$ í  ) a  כ `  ¦ µ 1 Ï|  % i “ ¦ 12 r

ç ß – s Ê ê\ " f  H    o  _  \ O 6 £ §`  ¦ · ú ˜ à º e ” % 3  . Fig.

1 \ " f 12 − 24r ç ß – milling\ " f• ¸   o ° ú כs  ” > r F    H

 כ

“ É r r « Ñ\  z Œ ™  e ”   H p | ¾ Ó_  Fe-Fe   ½ + Ë`  ¦ ô  Ç { 9  \  l

“     H  כ Ü ¼– Ð ˜ Ðs  9 s  כ “ É r s „  \  ƒ  ½ ¨ô  Ç Fe

₆₀

Co

40

l

> & h  ½ + ËF K _    õ ü < B Ä º @ /› ¸& h s   [9]. Fe

⁶⁰

Co

40

l

>

& h  ½ + ËF K \ " f  H milling r ç ß –s  7 £ x † < Ê\     r « Ñ_



o ° ú כs  7 £ x ô  Ç ì ø ́   Fe

60

V

40

½ + ËF K \ " f  H t 5 Å q& h Ü ¼– Ð y Œ ™

™

èô  Ç  כ `  ¦ · ú ˜ à º e ”  . s    õ   H s p  ¸ ú ˜ · ú ˜ 9”   Fe-Co

½

+ Ë\ " f  H  l  — ¸F ' pà Ô Fe-Fe˜ Ð  & t “ ¦, Fe-V  ½ + ˓ É r



l  — ¸F ' pà Ô y Œ ™™ èô  Ç   H  z  ´õ  ¸ ú ˜ { 9 u    H  כ s   [10].

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H Fe

60

V

₄₀

™ D ¥ ½ + Ë ì  r ´ ú ˜ 5 Å q \ " f Û ¼_ …“  Y UÛ ¼

^

 ¦`  ¦ ƒ  5 Å q& h Ü ¼– Ð Ø  æ[  t r ( ” Ü ¼– Ð+ ‹ Fe

60

V

₄₀

l > & h  ½ + ËF K s

 + þ A$ í ÷ &  H  כ `  ¦ S X ‰ “   % i  . s  כ `  ¦ S X ‰ “   l  0 A # Œ milling r ç ß –\    É r r « Ñ_    o ° ú כ, XRD\  ¦ : Ÿ x ô  Ç r « Ñ _

   & ñ ½ ¨› ¸    o, EXAFS\  ¦ : Ÿ x ô  Ç ² D G  ҽ ¨› ¸_     o\  ¦ ì

 r$ 3  % i  . Õ ª   õ  ½ + ËF K  o õ & ñ \ " f V-Fe   ½ + Ë_  à º

7

£

x † < Ê\       o° ú כs  y Œ ™™ è   H  כ `  ¦ › ' a8 £ ¤ ½ + É Ã º e ” % 3

“

¦ 24r ç ß –_  milling`  ¦ : Ÿ x ô  Ç ½ + ËF K  o õ & ñ \ " f r « Ñ   _

 ½ + ËF K  o ÷ &  H  כ `  ¦ S X ‰ “   % i  .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2010 † < Ƹ  • ¸ Ø  æ· ¡ ¤ @ /† < Ɠ § † < ÆÕ ü tƒ  ½ ¨t " é ¶  \ O  _

 ƒ  ½ ¨q  t " é ¶ \  _  # Œ ƒ  ½ ¨ ÷ &% 3 Ü ¼ 9 ƒ  ½ ¨q  t " é ¶ \  y

Œ

™ ô  Ç .

Y

c p w Š à U Ø ”  ô

[1] J. Chojcan, J. Alloys Comp. 350, 62 (2003) [2] D. Fruchart, N. Skryabina and L. Spivak, J. Alloys

Comp. 383, 180 (2004)

[3] Y. Ustinovshikov, B. Pushkarev and I. Sapegina, J.

Alloys Comp. 398, 133 (2005).

[4] B. F. O. Costa, G. Le Caer and B. Malaman, J.

Appl. Phys. 104, 084315 (2008).

[5] Y. Guan, C. Scheck and W. E. Bailey, J. Magn.

Magn. Mater. 321, 1039 (2009).

[6] J. Cieslak, M. Reissner, S. M. Dubiel, B. F.O. Costa and Walter Steiner, Intermetallics 18, 1695 (2010).

[7] D. E. Sayers, E. A. Stern and F. W. Lytle, Phys.

Rev. Lett. 27, 1204 (1971).

[8] B. Ravel and M. Newville, J. Synchrotron Rad. 12, 537 (2005).

[9] D. S. Yang, S. H. Kim, Y. G. Yoo and S. C. Yu, New Physics: Sae Mulli 60, 658 (2010).

[10] C. Kittel, Introduction to Solidstate Physics, 7th

edition, Ch. 21, (1996).
