• 검색 결과가 없습니다.

Ti Œ £ ?’ Ò × U c lT c lÊ Ý Al 2 O 3 M “ ˜ m T ; c ] k ùV R Ëc Ü R 4 ì Å — ¤V R Ë

N/A
N/A
Protected

Academic year: 2021

Share "Ti Œ £ ?’ Ò × U c lT c lÊ Ý Al 2 O 3 M “ ˜ m T ; c ] k ùV R Ëc Ü R 4 ì Å — ¤V R Ë"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

Ti Œ £ ?’ Ò × U c lT c lÊ Ý Al 2 O 3 M “ ˜ m  T ; c ] k ùV R Ëc Ü R 4  ì Å — ¤V R Ë

T ` 9 * å  · ~ ç ¡` 9 r ) · ™ »G ž B4 w H

Ö

 ¦í ß –@ /† < Ɠ § Ó ü t o † < Æõ , Ö  ¦í ß – 680-749

T „ ç ¡g ` @ · ƒ ‘ ša  @Œ ‰ x · T <  , >

Ö

 ¦í ß –@ /† < Ɠ § ' ‘ é ß –™ èF / B N† < ÆÂ Ò, Ö  ¦í ß – 680-749

"

k4 w H# Ü  · ~ ç ¡¨ £4 w H · ™ »* å ` 9

Û

¼ à Ԅ   , Ö  ¦í ß – 689-934 (2005¸   2 Z 4 7{ 9  ~ à Î6 £ §)

DC  Õ ªW 1à ԏ : r Û ¼( ' a A ~ ½ ÓZ O Ü ¼– Ð Al

2

O

3

l ó ø Í 0 A\  Ti ~ à Ì} Œ •`  ¦ 7 £ x‚ Ã Ì # Œ DC Ø  ¦§ 4 (1.5, 2.0, 2.5 kW) \    É r ~ à Ì} Œ •õ  l ó ø Í  s _  > €   : £ ¤$ í `  ¦ › ¸  % i  . Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •  s \  ×  æç ß –8 £ x s  ” > r F

 % i Ü ¼ 9, ×  æç ß –8 £ x_  $ í ì  r s  Ti, Al, O " é ¶ ™ è– Ð + þ A$ í ÷ &% 3  . ×  æç ß –8 £ x_  " é ¶ ™ è[ þ t“ É r TiO, Ti

3

Al, TiAl

3

ü <

° ú

 “ É r  o½ + ËÓ ü t – Ð + þ A$ í ÷ &# Q e ” Ü ¼ 9, s ü < ° ú  “ É r  o½ + ËÓ ü t“ É r Al

2

O

3

l ó ø Í\  † < ÊÄ »  ) a Al, O  Ti ~ à Ì} Œ •Ü ¼– Ð S X ‰ í

ß –÷ &# Q Tiü < ì ø Í6 £ x # Œ + þ A$ í  ) a  כ s  . Alõ  O" é ¶   S X ‰í ß – 5 Å q • ¸  H Al

2

O

3

l ó ø Í 0 A\  Ti ~ à Ì} Œ •s  7 £ x‚ à Ì

| ¨

c M : DC Ø  ¦§ 4 \     l ó ø Í\  “  ÷ &  H \ P \  -t \  _ ” > r % i  . Tetragonal  © œ`  ¦ ”   Al

2

O

3

l ó ø Í õ

 hexagonal  © œ`  ¦ ”   Ti ~ à Ì} Œ •  s \  tetragonal  © œ`  ¦ ”   TiAl

3

ü < hexagonal  © œ`  ¦ ”   Ti

3

Al  o

½ +

ËÓ ü t ×  æç ß –8 £ x s  + þ A$ í ÷ &# Q l ó ø Íõ  ~ à Ì} Œ •  s _       Ò& ñ ½ + ˀ  `  ¦ ¢ - a or &  Ti ~ à Ì} Œ •õ  Al

2

O

3

l ó ø Í  s  _

 ] X ‚ à ̧ 4 `  ¦ † ¾ Ó © œr (   . DC Ø  ¦§ 4 s  7 £ x ½ + Éà º2 Ÿ ¤ ×  æç ß –8 £ x_  ¿ ºa  7 £ x  % i Ü ¼ 9, : £ ¤ y  ×  æç ß –8 £ x \  + þ A

$ í

 ) a Ti

3

Al  o½ + ËÓ ü t 8 £ x s  ¿ º,  >  + þ A$ í | ¨ c à º2 Ÿ ¤ ] X ‚ à ̧ 4 s  † ¾ Ó © œ÷ &% 3  . DC Ø  ¦§ 4 \    É r Ti ~ à Ì} Œ •_  q $

†

½

ӓ É r  H    o\  ¦   ? /t  · ú §€ Œ ¤ .

PACS numbers: 73.40N

Keywords: Ti ~ à Ì} Œ •, DC  Õ ªW 1à ԏ : r Û ¼ ' a A, ] X ‚ à ̧ 4 , q $ † ½ Ó

I. " e  ] Ø

þ

j  H p ç ¼q r  \ " f · ú ˜À Òp   l ó ø Í\  Ti>  ~ à Ì} Œ •`  ¦ 7 £ x

‚

Ã Ì # Œ Ô  ¦ Ö ¸$ í l ^ ‰\  ¦ G î  r Ä »o ü < x 9 4 Ÿ xô  Ç õ „  · ú š ˜ Р ñ

™

è – Ð" f r ó ø Í “ ¦ e ”  . s ü < ° ú  “ É r ] j¾ ¡ §`  ¦ l ^ ‰ 4 Ÿ x{ 9 + þ A õ

„  · ú š ˜ Р ñ ™ è  (Gas Filled Surge Absorber, GFSA)  H

"

ft  ˜ Р ñ ™ è ü < q “ § €   6 £ x² ú š5 Å q • ¸ü < ’  ø @$ í s  8 A# Q



 9 ì ø Í% ò ½ ¨& h “    6   x s  0 p x   [1]. s  M :, Al

2

O

3

l  ó

ø Íõ  Ti ~ à Ì} Œ • s \  ] X ‚ à ̧ 4 õ  ~ à Ì} Œ •_  €  $ † ½ ӓ É r GFSA_

’

 ø @$ í õ  ™ è  : £ ¤$ í \  % ò † ¾ Ó`  ¦ ï  r  . “ ¦„  · ú š/“ ¦„  À Ó " ft

 Ti ~ à Ì} Œ •\  “  ÷ &% 3 `  ¦ M :, ~ à Ì} Œ •_  y © œô  Ç ] X ‚ à ̧ 4 “ É r ~ à Ì} Œ • _

 » 1 Ï} Œ •`  ¦ þ j™ è o  9, ± ú “ É r €  $ † ½ ӓ É r õ „  · ú š ˜ Р ñ™ è  _

 ì ø Í6 £ x r ç ß –`  ¦ é ß –» ¡ ¤ r &  ï  r   [2–4]. Al

2

O

3

ü < Ti ~ à Ì} Œ •   s

_   â > €   ì ø Í6 £ x Ò q t$ í Ó ü t`  ¦ ½ ©" î l  0 AK  à º´ ú §“ É r ƒ  ½ ¨

E-mail: [email protected];Tel: 052-259-1563 Fax: 052-259- 1693



[ þ t_  ƒ  ½ ¨ü <  7 HÔ q ts  > 5 Å q ÷ &# Q M ® o Ü ¼  [5–9], z  ´] j í  H à º Ti_   â Ä º  â > €  \  Ti-Al>   o½ + ËÓ ü t s  + þ A$ í  ) a    H  כ s  þ

j  H \  · ú ˜ 9& ’   [10]. : £ ¤ y , í  H à ºô  Ç Tiü < Al

2

O

3

 s _

 â

> €   ì ø Í6 £ x \  › ' aô  Ç & ñ x 9 ô  Ç z  ´+ « >   õ [ þ t \  _  # Œ [10–

12] Ti-Al  o½ + ËÓ ü t + þ A$ í `  ¦ " î S X ‰ y  ˜ Ð# ŒÅ ғ ¦ e ” t ë ß –, Ti

3

Al ü

@\  TiAl\  › ' aô  Ç z  ´+ « >& h   z  ´`  ¦  f ” • ¸ " î S X ‰ >  K $ 3

t  3 l w “ ¦ e ”  . ŠҖ Ð [ j b ”  ½ + ËF K > \  ¦ @ / © œÜ ¼– Ð S X ‰í ß –

Š

© œ\ " f  â > €   ì ø Í6 £ x Ò q t$ í Ó ü t s   8 £ x ~ à Ì} Œ •_  + þ AI – Ð + þ A$ í

| ¨

c  â Ä º Õ ª C \ P  í  H " f\  @ /ô  Ç \ V8 £ ¤“ É r Van Loo 1 p x \  _ K  ]

jr ÷ &% 3  . s  כ “ É r y Œ • " é ¶ ™ è_  “ ¦Ä »(intricsic) S X ‰í ß – ½ ¨1 l x

§

4 `  ¦ Õ ª " é ¶ ™ è_   o† < Æ Ÿ íJ $ ™[ >  l Ö  ¦ l – Ð ³ ð‰ & ³½ + É Ã º e ”    H

&

h Ü ¼– РÒ'  Ø  ¦µ 1 Ïô  Ç  כ Ü ¼– Ð # Q* ‹ô  Ç " é ¶ ™ è• ¸  ’  _   o† < Æ

Ÿ

íJ $ ™[ > s  7 £ x    H ~ ½ ӆ ¾ ÓÜ ¼– Ð S X ‰í ß –| ¨ c à º \ O    H ½ ©g Ë :`  ¦ [ O

" î ô  Ç . Li 1 p x [11]“ É r s  ~ ½ ÓZ O Ü ¼– Ð Ti/Al

2

O

3

 â > €   ì ø Í 6

£

x Ò q t$ í Ó ü t s  Ti

3

Al, TiAl 1 p x, Ti-O   m   Ti-Als    H z

´+ « >   õ \  ¦ [ O " î % i  . ‘ : r ƒ  ½ ¨  H DC  Õ ªW 1à ԏ : r Û ¼ (

' a A`  ¦ s 6   x # Œ Al

2

O

3

l ó ø Í0 A\  DC Ø  ¦§ 4 \    É r Ti

-232-

(2)

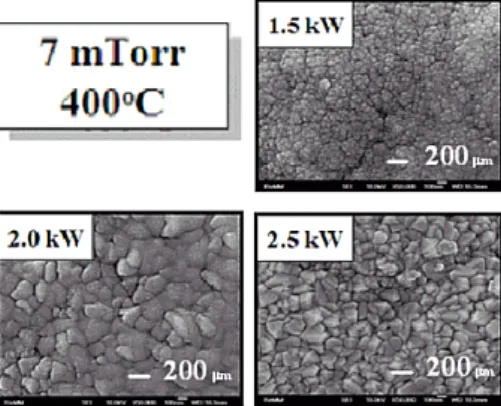

Fig. 1. Surface morphology of Ti films with different DC powers.

~ Ã

Ì} Œ •`  ¦ 7 £ x‚ à Ìô  Ç Ê ê, 3.0 × 10

−3

Torr_  Ar Û ¼ ì  r0 Al \ 

"

f 400

C – Ð \ P % ƒo  # Œ   & ñ  o  ) a Ti ~ à Ì} Œ •`  ¦ ] j Œ • % i



. ~ à Ì} Œ •_  : £ ¤$ í ¨ î \  ¦ 0 A # Œ ’  ø @$ í \  f ” ] X & h Ü ¼– Ð % ò

†

¾ Ó`  ¦ Šҍ  H ] X ‚ Ã Ì y © œ• ¸, €  $ † ½ Ó 1 p x`  ¦ 8 £ ¤& ñ % i “ ¦, › ¸$ í ,

&

ñ $ í x 9 ³ ð€  › ' a¹ 1 Ï`  ¦ 0 A # Œ X-Ray Diffraction (XRD) x 9 Scanning Electron Microscopy (SEM)`  ¦ 8 £ ¤& ñ % i  .

II. ÷ m Ç] M öU ê s0 n É

7

£

x‚ à Ì\  · ú ¡" f l ó ø Í_  [ j' ‘  x 9 ‚  \ P  % ƒo \  ¦ % i  . ¿ º a

 0.5mm“      & ñ · ú ˜À Òp  (Al

2

O

3

)\  ¦ l ó ø ÍÜ ¼– Ð  6   x

% i Ü ¼ 9, é ß –€  `  ¦ : Ÿ xô  Ç x } Œ •_  ¿ ºa  8 £ ¤& ñ `  ¦ 0 A # Œ { 9 & ñ ç

ß –  Ü ¼– Ð ¸ ú ˜  Ò Qt • ¸2 Ÿ ¤ ë ß –[ þ t% 3  . · ú ˜À Òp   l ó ø Í`  ¦ 2 × 2 cm

2

– Ð ] X é ß –ô  Ç Ê ê  [ j— : r õ  \ ò ø Í`  ¦ \  y Œ •y Œ • 10ì  rm ”  œ í 6

£

§  [ j' ‘  # Œ 800

C \ " f 2r ç ß – \ P % ƒo  % i  . s  Qô  Ç

\ P

% ƒo  õ & ñ “ É r · ú ˜À Òp   l ó ø Í\  · ¡ ­ # Qe ”   H Ô  ¦í  HÓ ü t`  ¦ ] j



 “ ¦, à ºì  r`  ¦ 7 £ xµ 1 Ïr &  7 £ x‚ Ã Ì  © œq _  ”  / B N • ¸\  ¦ Z  } s l  0

Aô  Ç  כ s   [13].

Ti ~ à Ì} Œ •`  ¦ 7 £ x‚ Ã Ì l  0 Aô  Ç Ti ³ ð& h “ É r 99.9 %_  í  H à º w

³ o u`  ¦  6   x % i Ü ¼ 9, ß ¼l   H 5 × 15 inch s % 3  . $ ”  / B N

*

3 á Ԗ Ѝ  H rotary pump   6   x ÷ &% 3 Ü ¼ 9, “ ¦”  / B N * 3 á Ԗ Ð



 H cryopump\  ¦  6   x # Œ 10

−5

Torr_  “ ¦”  / B N`  ¦ Ä »t

%

i  . s “ : r > s t \  ¦ ”  / B N > s t – Ð  6   x # Œ  Œ •\ O  ”  / B N • ¸

\

 ¦ S X ‰ “   % i Ü ¼ 9, “ ¦”  / B N * 3 á Ԗ Ð  6   x ) a cryopump_  1 l x



Œ

•`  ¦ 0 AK  * 3 á Ô\  ¦ Ó  o^ ‰ ó ¡ šµ ¢ §`  ¦  6   x # Œ 10K– Ð Í ‰ ty Œ •r &  Ä

»t r (   . „  " é ¶“ É r 5kW_  & ñ „  À Ó" é ¶`  ¦  6   x % i “ ¦, Û ¼ (

' a A6   x ~ ½ ӄ   l ^ ‰– Ð Ar Û ¼\  ¦  6   x % i  . / B N& ñ · ú š§ 4  õ

 DC Ø  ¦§ 4 _     o\  ¦ 20ì  r 1 l xî ß – › ' a¹ 1 Ïô  Ç   õ  / å L  ô  Ç · ú š

§

4   © œ5 p x s   “ : r • ¸    o  H    t  · ú §€ Œ ¤ . f ” À ӄ  " é ¶(1.5

∼ 2.5 kW)õ  ³ ð& h \  / B N/ å L ÷ &  H / B N& ñ · ú š§ 4 (5,7,9mTorr)`  ¦



 or v  9 DC Û ¼( ' a A ~ ½ ÓZ O Ü ¼– Ð Ti ~ à Ì} Œ •`  ¦ 7 £ x‚ Ã Ì % i



.

Fig. 2. Lateral images and thickness of Ti films with different DC powers.

Ti ~ à Ì} Œ •`  ¦ 7 £ x‚ à Ìô  Ç Ê ê í ß –™ èü < / B N l ×  æ_  à ºì  r õ _  ì ø Í6 £ x

`

 ¦ } Œ •l  0 AK  r « Ñ\  ¦ ”  / B N 6   x l \  ˜ Ð › ' a % i “ ¦, ”  / B N \ " f _

 \ P % ƒo \  ¦ 0 AK  500

C  t  \ P % ƒo  0 p xô  Ç ”  / B N Õ þ ›! Q

\

 ¦ ï  r q  % i  . \ P % ƒo 6   x ”  / B NÕ þ ›! Q  H diffusion pump\  ¦ s

6   x # Œ 5 × 10

−5

Torr_  “ ¦”  / B N`  ¦ Ä »t  % i “ ¦, 3 × 10

−3

Torr_  Ar ì  r0 Al \ " f 400

C 1 r ç ß – 1 l xî ß – \ P % ƒo

% i  . Ti ~ à Ì} Œ •_  €  $ † ½ Ó 8 £ ¤& ñ `  ¦ 0 A # Œ Ti ~ à Ì} Œ •s  7 £ x‚ à Ì

 )

a · ú ˜À Òp   l ó ø Í`  ¦ ] X é ß – # Œ ³ ð€  \  – Ð' o  * 3 á Ô\  ¦ s  6



x # Œ œ íl ”  / B N`  ¦ 6 × 10

−2

Torr – Ð C l ô  Ç Ê ê, Ar ì  r0 A l

\ " f “   „  À Ó 30 mA– Ð 10ì  r 1 l xî ß – DC Û ¼( ' a A ~ ½ Ó Z O

Ü ¼– Ð " é ¶+ þ A + þ AI _  “ É r„  F G`  ¦ 7 £ x‚ Ã Ì % i  . Ti ~ à Ì} Œ •s  7 £ x

‚ Ã

̝ ) a · ú ˜À Òp   l ó ø Í`  ¦ ] X é ß – # Œ SEMÜ ¼– Ð ~ à Ì} Œ •_  ¿ ºa 

\

 ¦ 8 £ ¤& ñ % i  . s  M : ] j› ¸  ) a ~ à Ì} Œ •_  ³ ð€    } 9 l  1 p x`  ¦

·

ú ˜ ˜ Ðl  0 A # Œ ³ ð€  + þ A © œõ  é ß –€  + þ A © œ• ¸ † < Êa  › ' a¹ 1 Ï % i



.

~ Ã

Ì} Œ •_  é ß –€   › ' a¹ 1 Ïr  { 9 ì ø Í& h “   ~ ½ ÓZ O Ü ¼– Ѝ  H Al

2

O

3

8 £ x õ

 Ti ~ à Ì} Œ •  s _   â > €  `  ¦ ½ ¨Z >  l  # Q§ > l  M :ë  H \ 

\

 -t  ì  rí ß – ì  rF gZ O  (energy dispersive spectroscopy, EDS)\  ¦ s 6   x # Œ Al

2

O

3

8 £ x õ  Ti ~ à Ì} Œ •  s _   â > \  ¦ S X

‰ “   % i  . ~ à Ì} Œ •_    & ñ ½ ¨› ¸ x 9  © œì  r$ 3 `  ¦ l  0 A

#

Œ XRD 8 £ ¤& ñ `  ¦ % i  . ] X ‚ à ̧ 4  8 £ ¤& ñ “ É r · ú š{ 9   s 1 l x r  +

«

>Z O  (scratch adhesion test, SAT)`  ¦ s 6   x # Œ 6 £ §$ í  (acoustic emission signal)\  ¦  Ž Ø  ¦   H ~ ½ ÓZ O `  ¦  6   xô  Ç .

‘

: r ƒ  ½ ¨\ " f  H · ú š{ 9   s 1 l x r + « >Z O Ü ¼– Ð Ti ~ à Ì} Œ •_  ³ ð€

`

 ¦ / å T“ É r Ê ê µ 1 ÏÒ q t   H 6 £ §$ í \  ¦ 8 £ ¤& ñ # Œ e ” >  ×  æ° ú כ`  ¦



& ñ % i Ü ¼ 9, s  M : y Œ • r « Ñ_  e ” >  ×  æ° ú כ`  ¦ q “ § # Œ Ti F K5 Å q ~ à Ì} Œ •_   © œ@ /& h “   ] X ‚ à ̧ 4 `  ¦ q “ § % i  . Ti F K5 Å q

~ Ã

Ì} Œ •_  q $ † ½ ӓ É r 4é ß – Z O Ü ¼– Ð „  · ú šõ  „  À Ó\  ¦ 8 £ ¤& ñ # Œ

ρ =

ln(2)πt VI

= 4.532t

VI

d ” `  ¦ s 6   x # Œ > í ß – % i  .

(3)

III. + s ÇÊ Ý õ m Í À X Ø8 ý

Fig. 1 õ  2  H Ar ì  r· ú šq  7 mTorr{ 9  M : DC Ø  ¦§ 4  1.5, 2.0, 2.5 kW \ " f 7 £ x‚ à Ìô  Ç Ê ê 400

C \ " f \ P % ƒo ô  Ç Ti ~ à Ì} Œ • _

 é ß –€  õ  ³ ð€   SEM  ”  s  . DC Ø  ¦§ 4 s  1.5kw { 9 M : z

Œ

—· ú ˜_  ß ¼l   Œ •“ ¦ / B N/ B N(porous) s  + þ A$ í ÷ &% 3 Ü ¼  DC Ø

 ¦§ 4 s  7 £ x  ½ + Éà º2 Ÿ ¤ z Œ —· ú ˜_  + þ AI   H ‚  " î “ ¦ › ¸x 9  % i



. s  ‰ & ³ © œ“ É r DC Ø  ¦§ 4 s  7 £ x ½ + Éà º2 Ÿ ¤ Ti ³ ð& h \  “  ÷ &



 H \  -t  7 £ x  # Œ  8 ´ ú §“ É r Ti { 9  [ þ t s  ³ ð& h \ " f b 

#

Q4 R  š ¸l  M :ë  H s  . DC Ø  ¦§ 4 s  1.5 kW{ 9  M : Ti ~ à Ì} Œ • _  ¿ ºa   H 8.5 µm s % 3 “ ¦ Ø  ¦§ 4 s  2.0, 2.5 kW– Ð 7 £ x ½ + É Ã

º2 Ÿ ¤ 8.7 \ " f 8.9 µm– Ð 7 £ x  % i  . s ü < ° ú  “ É r ¿ ºa _  

 o• ¸ ³ ð€   z Œ —· ú ˜_  ß ¼l ü < ° ú  s  DC Ø  ¦§ 4 s  7 £ x † < Ê\ 



 Ti ³ ð& h Ü ¼– РÒ'  b  # Q4 R  š ¸  H { 9  _  \  -t  7 £ x

 l  M :ë  H s   [14]. ¢ ¸ô  Ç Al

2

O

3

ü < Ti ~ à Ì} Œ •  s \  ×  æ ç

ß –8 £ x s  ” > r F † < Ê`  ¦ · ú ˜ à º e ” Ü ¼ 9 s  ×  æç ß –8 £ x“ É r DC Ø  ¦§ 4 s  1.5 kW{ 9  M : 2.5 µm s % 3 “ ¦, DC Ø  ¦§ 4 s  2.0 kW\ " f 2.5 kW – Ð 7 £ x † < Ê\     3.4 µm\ " f 4.6 µm– Ð 7 £ x  % i  .

Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •  s \  ” > r F    H ×  æç ß –8 £ x`  ¦ X‚    r

Fig. 3. The XRD patterns of Ti film with different DC powers.

Fig. 4. The resistivity of Ti films with different DC pow- ers.

] X

(X-ray diffraction, XRD)õ  \  -t  ì  rí ß – ì  rF g(energy dispersive spectroscopy, EDS)Z O `  ¦ s 6   x # Œ $ í ì  r ì  r$ 3

`

 ¦ z  ´r  % i  .

Fig. 3“ É r DC Ø  ¦§ 4 \    É r Ti ~ à Ì} Œ •_  XRD ì  r$ 3    õ

\

 ¦    · p  כ s  . Õ ªa Ë >\ " f — ¸Ž  H DC Ø  ¦§ 4 \ " f (100) ~ ½ Ó

†

¾ Ó_  Ti x ß ¼      H  כ `  ¦ · ú ˜ à º e ”   H X <, 2.0 kWü <

2.5 kW \ " f 7 £ x‚ à Ìô  Ç Ti ~ à Ì} Œ •_  XRD 8 £ ¤& ñ \ " f  H (101) ~ ½ Ó

†

¾ Ó_  Ti x ß ¼ † < Êa    z Œ ¤ .  r] X y Œ •`  ¦ S X ‰ @ / # Œ ³ ð‰ & ³ K

 Z  ~“ É r š ¸ É rA á ¤ Õ ªa Ë >`  ¦ ¶ ú ˜( R˜ Ѐ   1.5 kWü < 2.0 kW\ " f 7

£

x‚ à Ìô  Ç Ti ~ à Ì} Œ •“    â Ä º (201) ~ ½ ӆ ¾ Ó_  Ti

3

Al  © œs  / B N: Ÿ x& h  Ü

¼– Ð   z Œ ¤Ü ¼ 9, 2.0 kW\ " f 7 £ x‚ à Ìô  Ç ~ à Ì} Œ •“    â Ä º (019)

~

½ ӆ ¾ Ó_  TiAl

3

 © œs  † < Êa    z Œ ¤ . 2.5 kW\ " f 7 £ x‚ à Ìô  Ç Ti ~ à Ì} Œ •\ " f (004) ~ ½ ӆ ¾ Ó_  TiAl

3

 © œs    z Œ ¤Ü ¼ 9 (101)

Fig. 5. The acoustic emission signal of Ti films with

different DC powers.

(4)

~

½ ӆ ¾ Ó_  Ti x ß ¼• ¸ † < Êa    z Œ ¤ .   " f DC Ø  ¦§ 4 s  7 £ x

½ + Éà º2 Ÿ ¤ Ti ~ à Ì} Œ •õ  Al

2

O

3

l ó ø Í  s _  ×  æç ß –8 £ x \ 



  H  © œ“ É r Ti

3

Al, TiAl

2

, TiAl

3

í  H Ü ¼– Ð Ti_  › ¸$ í s  y Œ ™™ è

“ ¦ Al › ¸$ í s  7 £ x    H  o½ + ËÓ ü t s  Ò q t$ í ÷ &% 3  . s ü < ° ú

“ É

r  o½ + ËÓ ü t“ É r Fig. 2 \ " fü < ° ú  s  Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •



s _   â > €  \  + þ A$ í ÷ &  H Ò q t$ í Ó ü t – Ð Al

2

O

3

l ó ø Í ? / Ò\ 

”

> r F    H Al s  Ti ~ à Ì} Œ • A á ¤ Ü ¼– Ð S X ‰í ß –÷ &# Q Tiü <  o† < Æì ø Í6 £ x

`

 ¦ { 9 Ü ¼&  Ò q t$ í ÷ &  H  כ s   [15].

Ti ~ à Ì} Œ •_  ] X ‚ à ̧ 4 õ  q $ † ½ Ó`  ¦ › ¸  l  0 A # Œ Û ¼ß ¼ A

u  r + « > (scratch test)õ  4é ß – Z O  (four point probe method)`  ¦ s 6   xô  Ç q $ † ½ Ó 8 £ ¤& ñ `  ¦ % i “ ¦, Õ ª   õ \  ¦ DC Ø

 ¦§ 4 \     Fig. 4\    ? /% 3  . DC Ø  ¦§ 4 s  1.5 kW“

~ Ã

Ì} Œ •_   â Ä º   É r DC Ø  ¦§ 4 õ  q “ § €   e ” >  ×  æ (criti- cal load, Lc) ° ú כs  11.2 NÜ ¼– Ð  © œ Z  }€ Œ ¤Ü ¼ 9, s ü < ° ú  “ É r e ”

>  ×  æ ° ú כ“ É r ~ à Ì} Œ •\  { 9 & ñ ô  Ç ×  æ`  ¦ “   % i `  ¦ M :, ³ ð

€

\ " f acoustic emission signal (AES)s  / å L  y     o÷ &



 H t & h Ü ¼– Ð ] X ‚ à ̧ 4  y © œ• ¸\  ¦    · p  [16].

s

ü < ° ú  “ É r AES_     o\  ¦ Fig. 5 \    ? /% 3 Ü ¼ 9, AES

 / å L  y     o   H t & h _  e ” >  ×  æ ° ú כ`  ¦ ¹ 1 Ô`  ¦ à º e ”  .

¢

¸ô  Ç Fig. 4– РÒ'  q $ † ½ ӓ É r DC Ø  ¦§ 4 s  7 £ x † < Ê\ 



_  { 9 & ñ ô  Ç q Ö  ¦ – Ð y Œ ™™ è   H  כ `  ¦ · ú ˜ à º e ” Ü ¼ 9, 2.5 kW { 9

 M : 24 µΩm– Ð ± ú “ É r q $ † ½ Ó ° ú כ`  ¦   ? /% 3  . Fig. 1_  SEM ³ ð€   + þ A © œ\ " f › ' a¹ 1 ϝ ) a ×  æç ß –8 £ x_  % ò % i s  q $ † ½ Óõ  ] X

‚ à ̧ 4 \  % ò † ¾ Ó`  ¦ Å ÒÙ ¼– Ð [15], Fig. 3_  XRD ì  r$ 3    õ – Ð Â

Ò'  Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •_  ×  æç ß –8 £ x \  Alõ  Ti  o½ + ËÓ ü t s

 ” > r F † < Ê`  ¦ S X ‰ “  ½ + É Ã º e ” % 3  . XRD   õ \ " f · ú ˜ à º e ”  1

p

w s  DC Ø  ¦§ 4  1.5 kW\ " f 7 £ x‚ à Ìô  Ç Ti ~ à Ì} Œ •“    â Ä º (201)

~

½ ӆ ¾ Ó_  Ti

3

Al  © œë ß –    “ ¦, s  M : ] X ‚ à ̧ 4 s   © œ Ä ºÃ º

% i  . ¢ ¸ô  Ç DC Ø  ¦§ 4  2.5 kW\ " f 7 £ x‚ à Ìô  Ç Ti ~ à Ì} Œ •“    â Ä

º (101) ~ ½ ӆ ¾ Ó_  Ti  © œs    z Œ ¤“ ¦, Ti_  „  • ¸$ í M :ë  H \  2.5 kW \ " f 7 £ x‚ à Ìô  Ç ~ à Ì} Œ •_  q $ † ½ Ós  ± ú >  8 £ ¤& ñ ÷ &% 3  .

Fig. 6“ É r Al

2

O

3

l ó ø Í 0 A\  7 £ x‚ à Ìô  Ç Ti ~ à Ì} Œ •_  é ß –€  `  ¦ SEM Ü ¼– Ð 8 £ ¤& ñ “ ¦, EDSZ O `  ¦ s 6   x # Œ $ í ì  r ì  r$ 3 ô  Ç  כ

Fig. 6. The chemical composition between Ti find and Al

2

O

3

substrate by measuring SEM EDS.

s

 . Õ ªa Ë >\ " fü < ° ú  s  Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •  s \ 

   H ×  æç ß –8 £ x“ É r Ti, Al Õ ªo “ ¦ O_  $ í ì  r Ü ¼– Ð + þ A$ í ÷ &# Q e ”

Ü ¼ 9, s  כ Ü ¼– РÒ'  ×  æç ß –8 £ x \   H Ti, Al Õ ªo “ ¦ O / B N

”

> rô  Ç   H  כ `  ¦ · ú ˜ à º e ”  . s ü < ° ú  “ É r ‰ & ³ © œ“ É r Ti ~ à Ì} Œ •`  ¦ 7

£

x‚ Ã Ì ½ + É M : DC Ø  ¦§ 4 , Ar ì  r· ú šq  Õ ªo “ ¦ \ P % ƒo  “ : r • ¸\  _ K  Al

2

O

3

l ó ø Í\  \ P \  -t  „  ² ú ˜÷ &“ ¦, s  \ P \  -t

\

 _ K  Al

2

O

3

l ó ø Í\  ” > r F    H p | ¾ Ó_  Alõ  O_  S X ‰í ß – s

 µ 1 ÏÒ q tô  Ç . ‰ & ³F  t  ˜ Г ¦  ) a Al, Ti, O  s _   © œ¨ î + þ A K

$ 3 \  _  €   Al

2

O

3

 Ti-Oü <  © œ¨ î + þ A`  ¦ s À ғ ¦ e ”    Ti-Al ü < ¨ î + þ A`  ¦ s À ғ ¦ e ” # Q• ¸ Al

2

O

3

\ " f Ti Al`  ¦ u

¨ 8

Š # Œ [ þ t # Qt   H · ú §  H   [17].   " f Al

2

O

3

ü < í  H à ºô  Ç Ti  ] X 8 ú ¤ “ ¦ e ” `  ¦  â Ä º,  â > €  \ " f p | ¾ Ó_  Al

2

O

3

 ì

 r K ÷ &# Q + þ A$ í  ) a Al " é ¶  ü < O " é ¶   “  ] X ô  Ç Ti ~ à Ì} Œ • 5

Å

q Ü ¼– Ð S X ‰í ß –÷ &# Q [ þ t # Q“ ¦ e ”  . s ü < ° ú  s  Al

2

O

3

l ó ø Í 0 A\  Ti ~ à Ì} Œ •`  ¦ 7 £ x‚ à ̽ + É M :  â > €  \ " f Ò q t$ í | ¨ c à º e ”   H Ó

ü t| 9 _   © œI • ¸(phase diagram)\  ¦ Fig. 7 \    ? /% 3   [18, 19]. Fig. 7 \ " fü < ° ú  s  Al

2

O

3

l ó ø Í_  Oü < Ti ~ à Ì} Œ • s

 ì ø Í6 £ x # Œ TiO\  ¦ Ò q t$ í  9, Alõ  Ti ~ à Ì} Œ •s  ì ø Í6 £ x # Œ Ti

3

Al, TiAl, TiAl

2

, TiAl

3

ü < ° ú  “ É r  o½ + ËÓ ü t`  ¦ + þ A$ í ½ + É Ã º e ”



 [20,21]. s ü < ° ú  “ É r  o½ + ËÓ ü t[ þ t s  ì ø Í6 £ x½ + É M : l ó ø Í\  “

÷ &  H \ P \  -t  7 £ x † < Ê\     Als  ´ ú §s  Ÿ í† < ʝ ) a  o½ + Ë Ó

ü

t`  ¦ + þ A$ í  9,  â > €  \  ¿ º t  s  © œ_   © œ`  ¦ + þ A$ í l

•

¸ ô  Ç . Fig. 3_  XRD ì  r$ 3 Ü ¼– РÒ'  · ú ˜ à º e ” 1 p w s  DC Ø

 ¦§ 4 s  7 £ x ½ + Éà º2 Ÿ ¤ Al_  › ¸$ í q   H  o½ + ËÓ ü t s  Ò q t$ í ÷ &

%

3  . DC Ø  ¦§ 4 s  1.5 kW{ 9  M : Ti

3

Alë ß – + þ A$ í ÷ &t ë ß –, 2.0 kW{ 9  M : TiAl

2

ü < Ti

3

Al s  † < Êa  + þ A$ í ÷ & 9, 2.5 kW{ 9  M :



 H TiAl

3

ë ß – + þ A$ í ÷ &% 3  . s  ‰ & ³ © œ“ É r DC Ø  ¦§ 4 s  7 £ x ½ + Éà º 2

Ÿ

¤ l ó ø Í\   8 ´ ú §“ É r \ P \  -t  „  ² ú ˜÷ &# Q  8 ´ ú §“ É r Al S X ‰ í

ß –s  { 9 # Q l  M :ë  H s  .

s

ü < ° ú  s  Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •  â > €  \ " f Ò q t$ í  ) a



o½ + ËÓ ü t8 £ x“ É r ] X ‚ à ̧ 4 õ  x 9 ] X ô  Ç › ' aº  s  e ” Ü ¼ 9, tetragonal

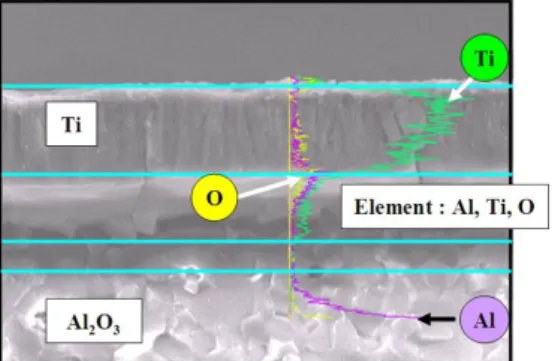

Fig. 7. The diffusion path in the interface of Al

2

O

3

sub-

strate and Ti films.

(5)



© œ`  ¦ + þ A$ í   H Al

2

O

3

l ó ø Íõ  hexagonal  © œ`  ¦ + þ A$ í   H Ti ~ à Ì} Œ •  s \  hexagonal  © œ`  ¦ + þ A$ í   H Ti

3

Al õ  tetrag- onal  © œ`  ¦ + þ A$ í   H TiAl

3

 o½ + ËÓ ü t s  Ò q t$ í ÷ &# Q l ó ø Íõ  ~ Ã Ì }

Œ •  s _       Ò& ñ ½ + ˀ  `  ¦ ¢ - a or & Å Ò# Q ] X ‚ à ̧ 4 `  ¦ 7 £ x

r v  9 [15], : £ ¤ y  XRD ì  r$ 3 õ  ] X ‚ à ̧ 4  8 £ ¤& ñ   õ – ÐÂ Ò '

 Ti

3

Al 8 £ x s  ¿ º,  >  + þ A$ í | ¨ c à º2 Ÿ ¤ Ti ~ à Ì} Œ •_  ] X ‚ à ̧ 4 s

†

¾ Ó © œ÷ &% 3  .

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨  H DC magnetron sputteringZ O `  ¦ s 6   x # Œ Al

2

O

3

l ó ø Í 0 A\  DC Ø  ¦§ 4 \    É r Ti ~ à Ì} Œ •`  ¦ 7 £ x‚ Ã Ì % i Ü ¼ 9, 7 £ x‚ à ̝ ) a ~ à Ì} Œ •_  ³ ð€   + þ A © œ, ½ ¨› ¸ ì  r$ 3 , ] X ‚ à ̧ 4  x 9 q $

†

½ Ó 8 £ ¤& ñ `  ¦ : Ÿ x # Œ  6 £ § õ  ° ú  “ É r    : r`  ¦ % 3 % 3  .

1. DC Ø  ¦§ 4 s  7 £ x ½ + Éà º2 Ÿ ¤ Ti ~ à Ì} Œ • ³ ð€  _  z Œ —· ú ˜ ß ¼l   H

&

t “ ¦ ~ à Ì} Œ • ¿ ºa  ¿ º 0 >& ’ Ü ¼ 9 l ó ø Íõ  Ti ~ à Ì} Œ •  s  _

 ×  æç ß –8 £ x_  ¿ ºa • ¸ 7 £ x  % i

2. Ti ~ à Ì} Œ •_    & ñ ½ ¨› ¸  H (100) õ  (101) ~ ½ ӆ ¾ Ó_  Ti x ß ¼

 ß ¼>    z Œ ¤Ü ¼ 9, DC Ø  ¦§ 4 s  7 £ x † < Ê\     Al

2

O

3

l

ó ø Íõ  Ti ~ à Ì} Œ •  s _   â > €  \ " f Ò q t$ í ÷ &  H  o½ + ËÓ ü t_  Al › ¸$ í q  7 £ x  # Œ Ti

3

Al \ " f TiAl

3

– Ð    o % i  .

s

ü < ° ú  s  › ¸$ í s    É r  o½ + ËÓ ü t s  + þ A$ í  ) a " é ¶ “  “ É r DC Ø  ¦

§

4 s  7 £ x † < Ê\     Ti ~ à Ì} Œ •s  7 £ x‚ à Ì| ¨ c M : Al

2

O

3

l ó ø Í\ 

“

 ÷ &  H \ P \  -t  7 £ x  # Œ Als  Ti ~ à Ì} Œ • A á ¤ Ü ¼– Ð S X ‰ í

ß –s  { 9 # Q l  M :ë  H s  .

3. SEM  ”  õ  EDS $ í ì  r ì  r$ 3 Ü ¼– РÒ'  Al

2

O

3

l ó ø Íõ  Ti ~ à Ì} Œ •  s \  + þ A$ í  ) a ×  æç ß –8 £ x_  " é ¶ ™ è  H Al, Ti, O s % 3  Ü

¼ 9, s ü < ° ú  “ É r " é ¶ ™ è[ þ t_   o½ + Ë\  _ K  ×  æç ß –8 £ x s  + þ A$ í ÷ &

%

3  . ×  æç ß –8 £ x \  + þ A$ í  ) a  o½ + ËÓ ü t“ É r TiO, Ti

3

Al, TiAl

3

– Ð ½ ¨

$ í

÷ &% 3 Ü ¼ 9, : £ ¤ y  Ti

3

Al  o½ + ËÓ ü t s  ×  æç ß –8 £ x \  ¿ º,  >  + þ A$ í

| ¨

c à º2 Ÿ ¤ ] X ‚ à ̧ 4 s  Ä ºÃ ºô  Ç Ti ~ à Ì} Œ •`  ¦ % 3 `  ¦ à º e ” % 3  .

P c

p 8 ý ò k >

‘

: r ƒ  ½ ¨  H í ß –\ O  " é ¶  Ò_  t % i + À :’   “  § 4 € ª œ$ í  \ O _  ƒ

½

¨  õ – Ð Ã º' Ÿ ÷ &% 3 6 £ §.

Y c

p w Š à U Ø ”  ô

[1] P. Osmokrovic, I. and Krivokapic, IEEE Trans. on Power Delivery 11, 1 (1996).

[2] H. Kurosawa and Y. Kamijo, Int. Conf. Communi- cations 39, 1 (1981).

[3] T. Kajiwara, K. Maki and H. Satoh, Review of the ECL 33, 364 (1985).

[4] H. Kurosawa and H. Tominuro, IEEE Trans. Comp., Hybrids. Manuf. Technol. 8, 259 (1985).

[5] Woo-Chun Lee and Choon-Sik Kang, J. of the Ko- rean Inst. of Mat. and Mater. 29, 1038 (1991).

[6] J. H. Selcerian, F. S. Ohuchi, M. Bortz and M. R.

Notics, J. Mater. Sci. 26, 6300 (1990).

[7] C. Sung, J. Mater. Sci. 27, 3807 (1992).

[8] R. E. Tressler, T. L. Moore and R. E. Crane, J.

Mater. Sci. 8, 151 (1973).

[9] F. Hatakeyama, K. Suganuma and T. Okamoto, J.

Mater. Sci. 21, 2455 (1986).

[10] Woo-Chun Lee, Byeong-Joo Lee, Oh-Yang Kwon and Choon-Sik Kang, J. of the Korean Inst. of Mat.

and Mater. 31, 1122 (1993).

[11] X. L. Li, R. Hillel, F. Teyssandier, S. K. Choi and F. J. J. Van Loo, Acta Metal. 40, 3149 (1992).

[12] M. X. Zhang, K. C. Hsieh, J. DeKock and Y. A.

Chang, Scr. Metal. 27, 1361 (1992).

[13] Sung Hoon Lee, Master Thesis, (Seoul National Uni- versity, 2001).

[14] Seong Ryong Yoo, Won Ung Oh, et al., Journal of the Korean Institute of Telematics and Electronics 29, 660 (1992).

[15] B. M. Kim, S. B. Shin, C. Y. Kang and S. L. Lee, Korean Journal of Materials Research 3, 33 (1993).

[16] M. L. Hitchman and K. F. Jensen, Chemical Vapor Deposition, Principles and Applications, (Academic Press, London, 1993). p. 620.

[17] B. J. Lee and N. Saunders, Z. Matallkd 34, 175 (1996).

[18] F. J. J. Van Loo, J. A. Van Beek, G. F. Bastin and R.

Metselaar, Diffusion in Solids, (The Metallurgical Society, Warrendale, 1985). p. 231.

[19] F. J. J. Van Loo, Prog. Solid State Chem. 20, 47 (1990).

[20] Byeong-Joo Lee, J. of the Korean Inst. of Mat. and Mater. 34, 864 (1996).

[21] A. M. Kliauga, D. Travessa, and M. Ferrante, Mater.

Characteristics 46, 65 (2001).

(6)

The Characteristics of Interface Layers between Ti Metal Films and Al 2 O 3 Substrate

Sun Young Lee, Sun Hee Kang and Ill-Won Kim

Department of Physics, University of Ulsan, Ulsan 680-749

Sang Hyun Lee, Eun Chul Park and Jae Shin Lee

School of Materials Science and Engineering, University of Ulsan, Ulsan 680-749

Won Kyung Seo, Do Won Kang and Young Sun Kim SMART Electronics, Ulsan 689-934

(Received 7 February 2005)

We have fabricated Ti metal films on Al

2

O

3

substrates by using DC magnetron sputtering method at different DC powers (1.5, 2.0 and 2.5 kW) in high vacuum (10

−5

Torr), and we investigated the films’ scratch and resistivities. The thicknesses, the surface and the cross-sectional images of the Ti films were observed by using scanning electron microscopy (SEM). The crystallinity of the films was confirmed by using X-ray diffraction (XRD). The SEM images confirmed the existence of interface layers between the Ti films and the Al

2

O

3

substrates. Energy dispersive spectroscopy (EDS) showed that the interface layers contained elemental Ti and Al, as well as TiO, Ti

3

Al, and TiAl

3

compounds.

The compounds were formed by interactions of al and O ions that had diffused from the Al

2

O

3

substrate with the Ti atoms in the Ti films. This phenomenon could be explained by the diffusion velocity of the Al and the O ions being enhanced due to gains in their thermal energies as a result of the DC power for sputtering the films on to the Al

2

O

3

substrates being DC power increased.

The adhesion strength was enhanced because the lattice mismatch between the hexagonal phase of the Ti film and the tetragonal phase of the Al

2

O

3

substrate was alleviated by the formation of interface layers containing TiAl

3

with a tetragonal phase and Ti

2

Al with a hexagonal phase. The electric resistivity of the Ti films was not affected by the variation in the DC power.

PACS numbers: 73.40N

Keywords: Ti film, DC magnetron sputtering, Adhesive strength, Resistivity

E-mail: [email protected]

수치

Fig. 2. Lateral images and thickness of Ti films with different DC powers. Ti ~à Ì}Œ •` ¦ 7£ x‚à Ìô  Ç Ê ê íß –™ èü &lt; /BN l × æ_  à ºìr õ _  ìø Í6£x ` ¦ } Œ •l  0 AK  r « Ñ\ ¦ ” /B N 6 x l \  ˜Ð ›'a
 %i “ ¦, ” /BN \ &#34;f _  \ P
Fig. 3. The XRD patterns of Ti film with different DC powers.
Fig. 7. The diffusion path in the interface of Al 2 O 3 sub- sub-strate and Ti films.

참조

관련 문서

→ f depends on the number of nucleation sites and the growth rate.. (c) All of the parent phase is consumed by the

In a recent study ([9]), Jung and Kim have studied the problem of scalar curvature functions on Lorentzian warped product manifolds and obtaind par- tial results about the

Inclusion and Inclusiveness: Shared Vision of Youth for Local, National, and Global Village Inclusion at large stands for embracing populations with disabilities and

웹 표준을 지원하는 플랫폼에서 큰 수정없이 실행 가능함 패키징을 통해 다양한 기기를 위한 앱을 작성할 수 있음 네이티브 앱과

The key issue is whether HTS can be defined as the 6th generation of violent extremism. That is, whether it will first safely settle as a locally embedded group

1 John Owen, Justification by Faith Alone, in The Works of John Owen, ed. John Bolt, trans. Scott Clark, &#34;Do This and Live: Christ's Active Obedience as the

In a recent study([10]), Jung and Kim have studied the problem of scalar curvature functions on Lorentzian warped product manifolds and obtained partial

metaphors) (conceptual metonymy), (profile shift) 와 같은 인기 기제를 통해서 원형적인 의미들로부터 확장되어 나온다고 주장 한다 이러한 다의어의 의미
