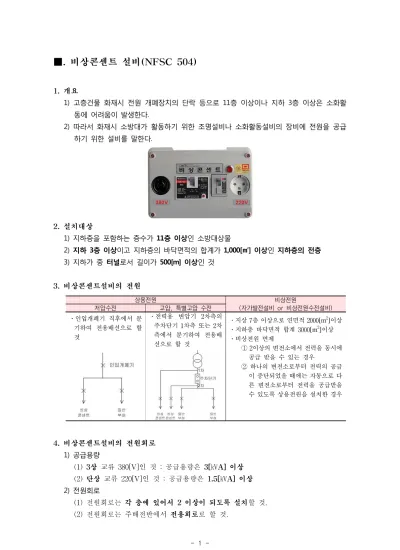

■. 비상콘센트 설비(NFSC 504)
1. 개요
1) 고층건물 화재시 전원 개폐장치의 단락 등으로 11층 이상이나 지하 3층 이상은 소화활 동에 어려움이 발생한다.
2) 따라서 화재시 소방대가 활동하기 위한 조명설비나 소화활동설비의 장비에 전원을 공급 하기 위한 설비를 말한다.
2. 설치대상
1) 지하층을 포함하는 층수가 11층 이상인 소방대상물
2) 지하 3층 이상이고 지하층의 바닥면적의 합계가 1,000[㎡] 이상인 지하층의 전층 3) 지하가 중 터널로서 길이가 500[m] 이상인 것
3. 비상콘센트설비의 전원
상용전원 비상전원
(자가발전설비 or 비상전원수전설비)
저압수전 고압, 특별고압 수전
ㆍ인입개폐기 직후에서 분 기하여 전용배선으로 할 것
ㆍ전력용 변압기 2차측의 주차단기 1차측 또는 2차 측에서 분기하여 전용배 선으로 할 것
․지상7층 이상으로 연면적2000[m2]이상
․지하층 바닥면적 합계 3000[m2]이상 ㆍ비상전원 면제
①2이상의 변전소에서 전력을 동시에 공급 받을 수 있는 경우
② 하나의 변전소로부터 전력의 공급 이 중단되었을 때에는 자동으로 다 른 변전소로부터 전력을 공급받을 수 있도록 상용전원을 설치한 경우
4. 비상콘센트설비의 전원회로 1) 공급용량
(1) 3상 교류 380[V]인 것 : 공급용량은 3[㎸A] 이상 (2) 단상 교류 220[V]인 것 : 공급용량은 1.5[㎸A] 이상 2) 전원회로
(1) 전원회로는 각 층에 있어서 2 이상이 되도록 설치할 것.
(2) 전원회로는 주배전반에서 전용회로로 할 것.
- 2 -
비상콘센트 위치표시등
G
3) 배선용 차단기(1) 전원으로부터 각 층의 비상콘센트에 분기되는 경우에는 분기배선용 차단기를보 호함 안에 설치할 것
(2) 콘센트마다 배선용 차단기(KS C 8321)를 설치하여야 하며, 충전부가 노출되지 않도록 할 것
4) 개폐기에는 "비상콘센트"라고 표시한 표지를 할 것
5) 비상콘센트용의 풀박스 등은 방청도장을 한 것으로서, 두께 1.6㎜ 이상의 철판
6) 하나의 전용회로에 설치하는 비상콘센트는 10개 이하로 할 것. 이때 전선의 용량은 각 비상콘센트(3개 이상인 경우 3개)의 공급용량을 합한 용량 이상 일 것
5. 비상콘센트설비의 플러그접속기
1) 3상 교류 380[V]의 것 : 접지형 3극 플러그접속기(KS C 8305) 2) 단상 교류 220[V]의 것 : 접지형 2극 플러그접속기(KS C 8305)
3) 비상콘센트의 플러그접속기의 칼받이의 접지극에는 제3종 접지공사를 한다.
<그림 1> 3상 교류 <그림 2> 단상 교류
6. 비상콘센트설비의 설치기준
1) 위치 : 바닥으로부터 0.8[m]이상 1.5[m]이하의 위치에 설치할 것 2) 배치
(1) 아파트 또는 바닥면적이 1,000[㎡] 미만인 층 - 계단의 출입구로부터 5[m]이내에 설치 (2) 바닥면적 1,000[㎡] 이상인 층(아파트 제외)
- 계단의 출입구 또는 계단부속실의 출입구로부터 5[m]이내에 설치 3) 수평거리
(1) 지하상가 or 지하층의 바닥면적의 합계가 3,000[㎡] 이상인 것은 25[m]이내 마다 설치
(2) (1)에 해당하지 아니하는 것은 50[m]이내 마다 설치
7. 비상콘센트설비의 배선 1) 전원회로 - 내화 배선
2) 기타회로 - 내화 or 내열 배선
- 3 - 8. 비상콘센트의 절연저항 및 절연내력의 기준
구 분 기준
절연저항 ㆍ전원부와 외함 사이는 500[V] 절연저항계로 측정 시 20[㏁] 이상일 것
절연내력 ㆍ정격전압 150[V] 이하 : 1000[V] 실효전압을 1분 이상 견딜 수 있을 것 ㆍ정격전압 150[V]초과: (정격전압x2)+1000[V]실효전압을1분 이상 견딜 것
9. 비상콘센트설비 계통도
