[공개]

(1)

[공개]

3 - 1

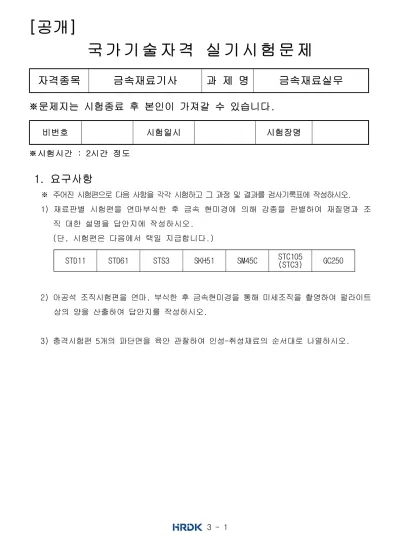

국 가 기 술 자 격 실 기 시 험 문 제

자격종목 금속재료기사 과 제 명 금속재료실무

※문제지는 시험종료 후 본인이 가져갈 수 있습니다.

비번호 시험일시 시험장명

※시험시간 : 2시간 정도

1. 요구사항

※ 주어진 시험편으로 다음 사항을 각각 시험하고 그 과정 및 결과를 검사기록표에 작성하시오.

1) 재료판별 시험편을 연마부식한 후 금속 현미경에 의해 강종을 판별하여 재질명과 조 직 대한 설명을 답안지에 작성하시오.

(단, 시험편은 다음에서 택일 지급합니다.)

STD11 STD61 STS3 SKH51 SM45C STC105

(STC3) GC250

2) 아공석 조직시험편을 연마, 부식한 후 금속현미경을 통해 미세조직을 촬영하여 펄라이트 상의 양을 산출하여 답안지를 작성하시오.

3) 충격시험편 5개의 파단면을 육안 관찰하여 인성-취성재료의 순서대로 나열하시오.

(2)

[공개]

3 - 2

자격종목 금속재료기사 과 제 명 금속재료실무 2. 수험자 유의사항

※ 다음 유의사항을 고려하여 요구사항을 완성하시오.

1) 수험자 인적사항 및 답안작성(계산식 포함)은 흑색 필기구만 사용하여야 하며 그 외 연필류, 빨간색, 청색 등 필기구로 작성한 답항은 0점 처리되오니 불이익을 당하지 않도록 유의해 주시기 바랍니다.답안 수정 시 두줄(=)을 긋고 답을 작성하시면 됩니다.

2) 계산문제는 반드시 「계산과정」과 「답」란에 계산과정과 답을 정확히 기재하여야하며 계산과정이 틀리거나 없는 경우 0 점 처리됩니다.

3) 계산문제는 최종 결과 값(답)에서 소수 셋째자리에서 반올림하여 둘째자리까지 하여야하나 개별문제에서 소수 처리에 대한 요구사항이 있을 경우 그 요구사항에 따라야 합니다.

(단, 문제의 특수한 성격에 따라 정수로 표기하는 문제도 있으며, 반올림한 값이 0 이 되는 경우는 첫 유효숫자까지 기재하되 반올림하여 기재하여야 합니다.)

(예, 0.235 → 0.24)

4) 답에 단위가 없으면 오답으로 처리됩니다.

5) 각 시험편은 수령한 즉시 각 시험편에 표시되어 있는 고유번호를 검사기록표에 기입합니다.

6) 각 시험편에 대한 재질명의 정정은 할 수 없습니다.

(단, 고유번호 혹은 시험편의 재질명 정정이 있을 때에는 감독위원의 확인이 있더라도 해당 항은 0점 처리됩니다.)

7) 조직의 상과 결정입도는 점산법, 제퍼리스법, 헤인법, 비교법 또는 다른 방법으로 측정할 수 있습니다.

8) 산출식에 의하여 값이 나오는 경우 산출식과 답을 명기하지 않으면 0점 처리됩니다.

9) 각 시험의 순서는 시험위원의 지시에 따라 작업하여야 합니다.

10) 조직시험편은 위, 아래면을 나이탈 에칭을 이용하여 부식한 후 검사합니다.

11) 에칭 작업 시 보호구를 착용하여 안전에 유의합니다.

12) 다음과 같은 경우 채점대상에서 제외됩니다.

○ 기권

- 수험자 본인이 수험 도중 시험에 대한 포기 의사를 표시하는 경우 ○ 실격

- 장비조작미숙, 장비파손 및 안전 불이행 등 시험이 불가능한 경우 - 수험자 간에 시험편을 교체하는 경우

<국가기술자격 부정행위 예방 캠페인 : “ 부정행위, 묵인하면 계속됩니다.” >

(3)

[공개]

3 - 3

3. 지급재료 목록 자격종목 금속재료기사

일련번

호 재 료 명 규 격 단위 수 량 비 고

1 재료판별시험편 Ø 20× 20 개 공용 재료

2 조직시험편 Ø 30× 20 개 공용 재료

3 충격시험편 충격시험편 3호 개 공용 재료

4 진한질산 나이탈용 L 공용 재료

5 에틸알콜 나이탈용 L 공용 재료

6 연마제 Al2O3 g 공용 재료

7 연마포 녹 색 융 단 상 품

(500× 500) 장 공용 재료

8 샌드페이퍼 #800, 1200 장 각1 1인당 1개

9 탈지면 조직검사용 W

30× Ø 25 롤 공용 재료

10 폴라로이드필름 현미경 조직사진용 또는

사진 현상용 A4 종이 매 2

※ 국가기술자격 실기시험 지급재료는 시험종료 후(기권, 결시자 포함) 수험자에게 지급하지 않습니다.
