1. 개요
본 원고의 내용은 국가연구개발에서 우리나라의 차세대 전략기술을 선정하기 위한 일환으로 고분자 분야의 연구개발 추이 및 수준을 객관 적으로 파악하고 효율적인 국가연구개발 정책수립을 위한 기초자료를 제공하고자, 특허청의 용역사업으로 수행하여 발간한 특허동향 조사 분 석결과보고서의 주요 내용을 발췌한 것으로, 고분자 분야의 주요 국가, 기업의 주력분야의 도출, 전략분야의 선정에 관한 특허 동향 분석과 정 밀중합 고분자, 생활산업용 고분자, 수송기기용 고분자, 표면기능제어 소 재, 신탄소 소재, 고내열 고분자 소재, 고분자 유전 소재, 프린터블 유기 전자 소재, 미세 패터닝 소재, 센서 소재, 디스플레이 소재, IT용 기능성 접착제, 전자 패키징 소재, 선형 광학 고분자 소재, 광반응 소재, 고분자 태양전지, 이차전지용 고분자 소재, 연료전지용 고분자, 분해성(친환경) 소재, 차단성 소재, 분리기능 소재, 약물전단 기술, 의료용 고분자 기술, 고분자 복합체 기술, 실리콘 수지, 및 불소 수지의 세부기술별 특허에 대하여 조사한 것으로, 이번 호에서는 주요국가 및 기업의 특허 동향과 전략분야에 대하여 소개하고, 다음 호에서는 세부기술분야별 특허분석 에 대하여 몇 차례에 걸쳐서 주요 내용을 소개한다.
2. 분석 기준 및 범위
2.1 분석 기준
1990년 1월∼2008년 10월까지 출원ᆞ공개된 한국, 일본, 유럽 및 미국 공개특허 1990년 1월∼2008년 10월까지 출원 등록된 미 국특허를 분석대상으로 하였다. 특허검색 후 관련성이 없는 특허를 제 외한 결과 27,033건이 최종 분석대상으로 추출되었으며(표 1), 소분 류별 분석대상 특허건수는 세부과제별 특허경쟁력 분석 부분에 기재하 였다.
2.2 분석 범위
2.2.1 분석대상 기술분류(표 2) 2.2.2 분석 대상 기술범위(표 3)
3. 특허동향
3.1 주요 국가 및 기업의 주력분야 3.1.1 세부 기술별 특허 분포
고분자 관련 분야를 구조기능 고분자, 전자 전기 기능 고분자, 광기능 고분자 소재, 에너지 변환/ 저장 기능 고분자 소재, 환경기능 고분자 소
고분자 분야 특허동향: 1. 주요 국가, 기업의 동향 및 전략분야
특허청 복합기술심사3팀 김건형 유익한 특허 상식
표 1. 전체 분석 대상 특허건수
자료 구분 국가 전체분석구간 분석대상 특허건수 한국 1990∼2008.10(검색일) 2,282 일본 1990∼2008.10(검색일) 10,711 유럽 1990∼2008.10(검색일) 4,805 공개특허(출원일 기준)
미국 1990∼2008.10(검색일) 3,037 등록특허(등록일 기준) 미국 1990∼2008.10(검색일) 6,198
합계 27,033
표 2. 분석대상 기술분류
중분류 분류기호 소분류 분류기호
정밀중합 고분자 A-1
생활산업용 고분자 A-2 수송기기용 고분자 A-3 표면기능제어 소재 A-4
신탄소 소재 A-5
구조기능 고분자 A
고내열 고분자 소재 A-6 고분자 유전 소재 B-1 프린터블 유기 전자소재 B-2 미세 패터닝 소재 B-3
센서 소재 B-4
디스플레이 소재 B-5
IT용 기능성 접착제 B-6 전자 전기 기능 B
전자패키징 소재 B-7
선형 광학 고분자 소재 C-1 광기능 고분자소재 C
광반응 소재 C-1
태양전지용 고분자 소재 D-1 이차전지용 고분자 소재 D-2 에너지 변화/저장 기능
고분자 소재 D
연료전지용 고분자 소재 D-3
분해성(친환경) E-1
차단성 소재 E-2
환경기능
고분자 소재 E
분리기능 소재 E-3
약물 전달 F-1
바이오기능 소재 F
의료용 고분자 F-2
고분자 복합체 G-1
실리콘 수지 G-2
구조내열
융합소재 G
불소 수지 G-3

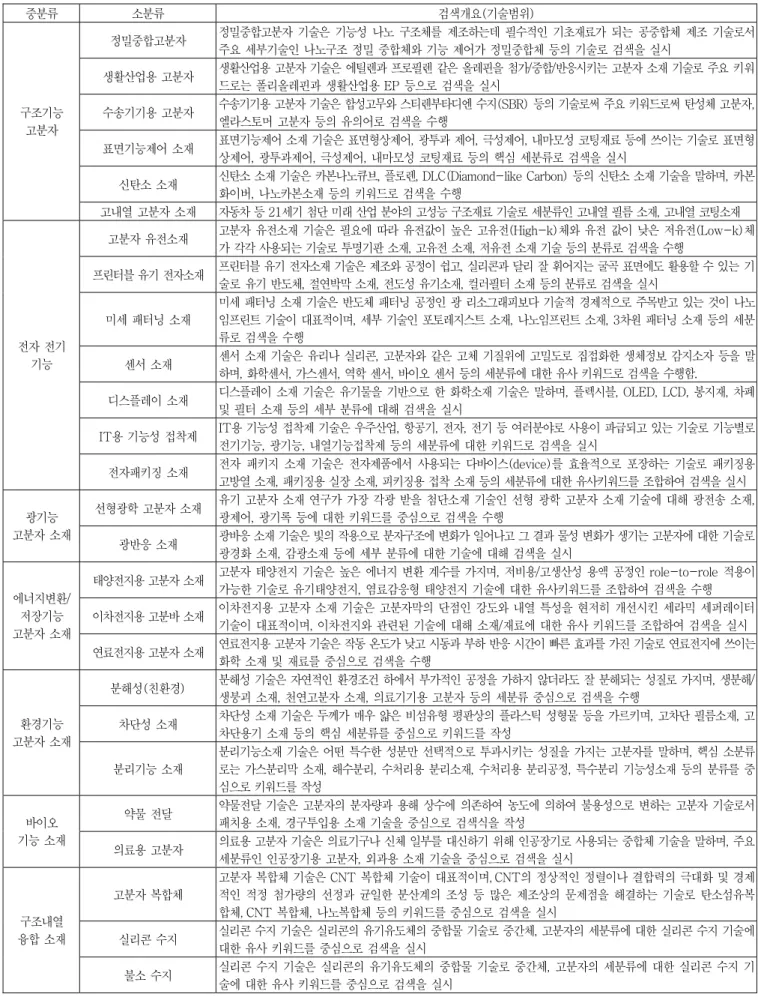

표 3. 분석대상 기술범위
중분류 소분류 검색개요(기술범위)
정밀중합고분자 정밀중합고분자 기술은 기능성 나노 구조체를 제조하는데 필수적인 기초재료가 되는 공중합체 제조 기술로서 주요 세부기술인 나노구조 정밀 중합체와 기능 제어가 정밀중합체 등의 기술로 검색을 실시
생활산업용 고분자 생활산업용 고분자 기술은 에틸렌과 프로필렌 같은 올레핀을 첨가/중합/반응시키는 고분자 소재 기술로 주요 키워 드로는 폴리올레핀과 생활산업용 EP 등으로 검색을 실시
수송기기용 고분자 수송기기용 고분자 기술은 합성고무와 스티렌부타디엔 수지(SBR) 등의 기술로써 주요 키워드로써 탄성체 고분자, 엘라스토머 고분자 등의 유의어로 검색을 수행
표면기능제어 소재 표면기능제어 소재 기술은 표면형상제어, 광투과 제어, 극성제어, 내마모성 코팅재료 등에 쓰이는 기술로 표면형 상제어, 광투과제어, 극성제어, 내마모성 코팅재료 등의 핵심 세분류로 검색을 실시
신탄소 소재 신탄소 소재 기술은 카본나노큐브, 플로렌, DLC(Diamond-like Carbon) 등의 신탄소 소재 기술을 말하며, 카본 화이버, 나노카본소재 등의 키워드로 검색을 수행
구조기능 고분자
고내열 고분자 소재 자동차 등 21세기 첨단 미래 산업 분야의 고성능 구조재료 기술로 세분류인 고내열 필름 소재, 고내열 코팅소재 고분자 유전소재 고분자 유전소재 기술은 필요에 따라 유전값이 높은 고유전(High-k)체와 유전 값이 낮은 저유전(Low-k)체
가 각각 사용되는 기술로 투명기판 소재, 고유전 소재, 저유전 소재 기술 등의 분류로 검색을 수행
프린터블 유기 전자소재 프린터블 유기 전자소재 기술은 제조와 공정이 쉽고, 실리콘과 달리 잘 휘어지는 굴곡 표면에도 활용할 수 있는 기 술로 유기 반도체, 절연박막 소재, 전도성 유기소재, 컬러필터 소재 등의 분류로 검색을 실시
미세 패터닝 소재
미세 패터닝 소재 기술은 반도체 패터닝 공정인 광 리소그래피보다 기술적 경제적으로 주목받고 있는 것이 나노 임프린트 기술이 대표적이며, 세부 기술인 포토레지스트 소재, 나노임프린트 소재, 3차원 패터닝 소재 등의 세분 류로 검색을 수행
센서 소재 센서 소재 기술은 유리나 실리콘, 고분자와 같은 고체 기질위에 고밀도로 집접화한 생체정보 감지소자 등을 말 하며, 화학센서, 가스센서, 역학 센서, 바이오 센서 등의 세분류에 대한 유사 키워드로 검색을 수행함.
디스플레이 소재 디스플레이 소재 기술은 유기물을 기반으로 한 화학소재 기술은 말하며, 플렉시블, OLED, LCD, 봉지재, 차폐 및 필터 소재 등의 세부 분류에 대해 검색을 실시
IT용 기능성 접착제 IT용 기능성 접착제 기술은 우주산업, 항공기, 전자, 전기 등 여러분야로 사용이 파급되고 있는 기술로 기능별로 전기기능, 광기능, 내열기능접착제 등의 세분류에 대한 키워드로 검색을 실시
전자 전기 기능
전자패키징 소재 전자 패키지 소재 기술은 전자제품에서 사용되는 다바이스(device)를 효율적으로 포장하는 기술로 패키징용 고방열 소재, 패키징용 실장 소재, 피키징용 접착 소재 등의 세분류에 대한 유사키워드를 조합하여 검색을 실시 선형광학 고분자 소재 유기 고분자 소재 연구가 가장 각광 받을 첨단소재 기술인 선형 광학 고분자 소재 기술에 대해 광전송 소재,
광제어, 광기록 등에 대한 키워드를 중심으로 검색을 수행 광기능
고분자 소재
광반응 소재 광바응 소재 기술은 빛의 작용으로 분자구조에 변화가 일어나고 그 결과 물성 변화가 생기는 고분자에 대한 기술로 광경화 소재, 감광소재 등에 세부 분류에 대한 기술에 대해 검색을 실시
태양전지용 고분자 소재 고분자 태양전지 기술은 높은 에너지 변환 계수를 가지며, 저비용/고생산성 용액 공정인 role-to-role 적용이 가능한 기술로 유기태양전지, 염료감응형 태양전지 기술에 대한 유사키워드를 조합하여 검색을 수행 이차전지용 고분바 소재 이차전지용 고분자 소재 기술은 고분자막의 단점인 강도와 내열 특성을 현저히 개선시킨 세라믹 세퍼레이터
기술이 대표적이며, 이차전지와 관련된 기술에 대해 소재/재료에 대한 유사 키워드를 조합하여 검색을 실시 에너지변환/
저장기능 고분자 소재
연료전지용 고분자 소재 연료전지용 고분자 기술은 작동 온도가 낮고 시동과 부하 반응 시간이 빠른 효과를 가진 기술로 연료전지에 쓰이는 화학 소재 및 재료를 중심으로 검색을 수행
분해성(친환경) 분해성 기술은 자연적인 환경조건 하에서 부가적인 공정을 가하지 않더라도 잘 분해되는 성질로 가지며, 생분해/
생붕괴 소재, 천연고분자 소재, 의료기기용 고분자 등의 세분류 중심으로 검색을 수행
차단성 소재 차단성 소재 기술은 두께가 매우 얇은 비섬유형 평판상의 플라스틱 성형물 등을 가르키며, 고차단 필름소재, 고 차단용기 소재 등의 핵심 세분류를 중심으로 키워드를 작성
환경기능 고분자 소재
분리기능 소재
분리기능소재 기술은 어떤 특수한 성분만 선택적으로 투과시키는 성질을 가지는 고분자를 말하며, 핵심 소분류 로는 가스분리막 소재, 해수분리, 수처리용 분리소재, 수처리용 분리공정, 특수분리 기능성소재 등의 분류를 중 심으로 키워드를 작성
약물 전달 약물전달 기술은 고분자의 분자량과 용해 상수에 의존하여 농도에 의하여 불용성으로 변하는 고분자 기술로서 패치용 소재, 경구투입용 소재 기술을 중심으로 검색식을 작성
바이오 기능 소재
의료용 고분자 의료용 고분자 기술은 의료기구나 신체 일부를 대신하기 위해 인공장기로 사용되는 중합체 기술을 말하며, 주요 세분류인 인공장기용 고분자, 외과용 소재 기술을 중심으로 검색을 실시
고분자 복합체
고분자 복합체 기술은 CNT 복합체 기술이 대표적이며, CNT의 정상적인 정렬이나 결합력의 극대화 및 경제 적인 적정 첨가량의 선정과 균일한 분산계의 조성 등 많은 제조상의 문제점을 해결하는 기술로 탄소섬유복 합체, CNT 복합체, 나노복합체 등의 키워드를 중심으로 검색을 실시
실리콘 수지 실리콘 수지 기술은 실리콘의 유기유도체의 중합물 기술로 중간체, 고분자의 세분류에 대한 실리콘 수지 기술에 대한 유사 키워드를 중심으로 검색을 실시
구조내열 융합 소재
불소 수지 실리콘 수지 기술은 실리콘의 유기유도체의 중합물 기술로 중간체, 고분자의 세분류에 대한 실리콘 수지 기 술에 대한 유사 키워드를 중심으로 검색을 실시
재, 바이오 기능 소재, 구조 내열 융합 소재의 7개의 중분류로 구분하였 다. 그 결과 기술별 출원 추이를 살펴보면(그림 1), 전체 27,033건 중 전자 전기 기능 고분자 기술이 7,189건으로 전체의 27%로 가장 많이 출원한 것으로 나타났으며, 그 다음으로 구조기능 고분자 5,501건(20%), 구조내열 융합소재 3,694건(14%), 환경기능 고분자 소재 3,542건 (13%) 등으로 조사되었다. 중분류에 따른 소분류(26개의 소분류별 로 구분)별 특허 출원현황을 분석해 보면, 바이오 기능 소재기술의 의 료용 고분자 1,635건으로 가장 많이 출원된 것으로 나타났으며, 그 다 음으로 전자전기 기능 고분자기술의 IT용 기능성 접착제 1,418건, 고 조내열 융합소재기술의 불소수지 1,396건 등으로 조사되었다. 특히, 전자 전기 기능 고분자 분야의 기술이 타 기술에 비해 상대적으로 특허 출원이 활발한 것으로 나타났다.
3.1.2 주요 국가의 역점기술 분야
특허활동지수(AI: activity index로 그 값이 1보다 큰 경우 상대적
특허활동이 활발함을 나타냄)를 통해 한국, 미국 및 일본, 유럽특허에 서의 주요국가의 역점 기술 분야 특허활동도를 살펴본 결과, 한국에서 는 미세 패터닝 소재, 분해성(친환경) 분야에서 활동이 활발한 것으로 조사되었으며, 미국에서는 고분자 유전소재, 전자 패키징 소재, 불소수 지 기술, 일본에서는 고내열고분자, 수송기기용 고분자 기술이 유럽에 서 프랑스는 신탄소 소재, 선형 광학고분자 소재 기술, 독일에서는 프 린터블 유기전자소재, 분리기능 소재 기술이 활발한 것으로 조사되었다.
3.1.3 역점 기술분야 및 공백 기술분야
중분류별 각각의 소분류를 대상으로 역점분야의 파악과 공백기술 을 도출하였다.
3.1.3.1 구조기능 고분자 소재
구조기능 고분자 기술에서(그림 2) 주요 기업은 일본의 Mitsui Chemicals Inc사로 나타났으며, 상기 업체는 수송기기용 고분자 기술 및 고내열 고분자 소재 기술에 연구 활동이 집중하고 있는 것으로 나 타났다. 다음으로, 일본의 Shin-Etsu Chemical사는 수송기기용 고 분자 기술에 연구개발이 활발하며, 대부분의 상위 업체들이 일본 기 업으로 조사되었다. 전반적으로 구조기능 고분자 기술의 주요 Player 들은 수송기기용 고분자 기술 및 고내열 고분자 소재 기술에 연구개발 을 중점적으로 수행하는 것으로 생각되며, 정밀중합 고분자 기술은 상대적으로 출원건수가 적어, 상기 분야에 연구개발 및 투자가 필요 할 것으로 판단된다.
3.1.3.2 전자 전기 기능 고분자 소재
전자 전기 기능 고분자 기술에서(그림 3) 주요 기업은 일본의 Shin- 그림 1. 세부기술별 특허 분포.
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 2. 구조기능 고분자 분야 주요 기업의 역점분야 및 공백기술.
MITSUI TORAY TEIJIN LTD NITTO MATSUSHITA Shin-etsu SUMITOMO TOYOBO DENKO BRIDGE MITSUBISHI 표면기능제어소재
정밀중합고분자 신탄소 소재 수송기기용 고분자 생활산업용 고분자 고내열 고분자 소재
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 3. 전자 전기 기능 고분자 분야 주요 기업의 역점분야 및 공백기술.
HITACHI TORAY MITTO DENKO MATSUSHITA FUJI Shin-etsu EI DuPont SEKISUI 하이닉스반도체 MITSUI PHOTO IT용 기능성
프린터블유기 전자소재 전자패키징 소재
센서소재
미세 패터닝 소재
디스플레이 소재 고분자유전 소재
Etsu Chemical사로 나타났으며, 상기 업체는 미세 패터닝소재 기술에 연구개발이 활발한 것으로 추정된다. 다음으로, 일본의 HITACHI CHEM사는 IT용 기능성 접착제 기술 및 미세 패터닝소재 기술 등의 다 양한 분야에 특허출원이 활발한 것으로 나타났다. 전반적으로 전자 전 기 기능 고분자의 주요 기업들은 다양한 분야에 기업별로 출원이 활 발한 것으로 조사되었으며, 특히 미세 패터닝소재 기술과 IT용 기능성 접착제, 디스플레이 소재, 고분자 유전소재 기술 등에 연구개발을 중점 적으로 수행하는 것으로 나타났다. 또한, 센서소재 및 프린터블 유기전 자소재 기술 등은 상대적으로 출원건수가 적어, 상기 분야에 연구개발 및 투자가 필요할 것으로 판단된다.
3.1.3.3 광기능 고분자 소재
광기능 고분자소재 기술에서(그림 4), 주요 기업은 일본의 Mitsubishi Rayon, JSR, Shin-Etsu Chemical 등으로 나타났으며, 대부분의 업 체들이 세부 분류별로 출원 활동이 활발한 것으로 나타났다. 대부분 의 상위 업체들이 일본 기업으로 조사되어, 추후 연구개발시 상기의 업 체에 대한 출원현황 및 권리현황에 대하여 주기적인 분석이 필요할 것으로 생각된다.
3.1.3.4 에너지 변환/저장 기능 고분자 소재
에너지변환/저장 기능 고분자 소재 기술에서(그림 5), 주요 기업은 한 국의 삼성SDI로 나타났으며, 상기 업체는 연료전지용 고분자 소재 기 술 및 태양전지용 고분자 소재 기술에 연구 활동이 집중하고 있는 것으 로 나타났다. 다음으로, 일본의 ASAHI GLASS사는 연료전지용 고분 자 소재 기술에 연구개발이 활발하며, 삼성SDI를 제외한 대부분의 상 위 업체들이 일본 기업으로 조사되었다. 전반적으로 에너지변환/저장 기 능 고분자소재의 주요 Player들은 연료전지용 고분자 소재 기술 및 태 양전지용 고분자 기술에 연구개발을 중점적으로 수행하는 것으로 나타 났으며, 이차전지용 고분자 소재 기술은 상대적으로 출원활동이 미미한 것으로 나타났다.
3.1.3.5 환경기능 고분자 소재
환경기능 고분자소재 기술에서(그림 6), 주요 기업은 일본의 Dai- nippon Printing사로 나타났으며, 상기 업체는 차단성 소재 기술에 연 구 활동이 집중하고 있는 것으로 조사되었다. 다음으로, 일본의 Mit- sui Chemicals Inc사는 차단성 소재 및 분해성 기술에 연구개발이 활 발하며 대부분의 상위 업체들이 일본 기업으로 조사되었다. 전반적으로 환경기능 고분자소재의 주요 Player들은 환경기능 고분자 소재 기술의 세부 분류별로 다출원하고 있으며, 특히 차단성 소재 기술에 대한 출원
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 4. 광기능 고분자 소재 주요 기업의 역점분야 및 공백기술.
MITSUBISHI Shin-Etsu HITACHI TAIYO THREE BOND JSR DAINIPPON SUMITOMO DSM SEKIS 선형광학 고분자 소재
광반응 소재
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 5. 에너지 변환/저장 기능 고분자 소재 주요 기업의 역점분야 및 공백기술.
MITSUI TORAY TEIJIN LTD NITTO MATSUSHITA Shin-etsu SUMITOMO TOYOBO DENKO BRIDGE MITSUBISHI 태양전지용 고분자소재
이차전지용 고분자 소재
연료전지용 고분자 소재
활동이 가장 활발한 것으로 나타났다.
3.1.3.6 바이오 기능 소재
바이오기능소재 기술에서 (그림 7), 주요 기업은 Ethicon Inc, Mitsui Chemicals Inc사로 나타났으며, 상기업체들은 의료용 고분자 기술에
다출원하고 있는 것으로 조사되었다. 국내의 삼양사는 의료용 고분자 기술 및 약물전달 기술에서도 다출원하고 있는 것으로 나타났다. 전 반적으로 바이오기능소재 기술의 주요 출원인은 의료용 고분자기술 에 다출원하고 있는 것으로 조사되었다.
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 6. 환경기능 고분자 소재 주요 기업의 역점분야 및 공백기술.
DAINIPPON TOPPAN TORAY NITSUBISHI NIPPON MITSUI UNITIKA TOYOBO DAICEL HITACHI 차단성 소재
분해성(친환경)
분리기능 소재
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 7. 바이오 기능 소재 주요 기업의 역점분야 및 공백기술.
ETHICON MITSUIS 삼양사 TOYOBO KURARAY MITSUBISHI SANYO SUMITOMO ASAHI TEIJIN
*분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 8. 구조내열 융합소재 주요 기업의 역점분야 및 공백기술.
실리콘 수지
불소 수지
고분자 복합체
3.1.3.7 구조내열 융합소재
구조내열 융합소재에서(그림 8), 주요 기업은 Dow Corning사와 Shin-Etsu Chemical사로 나타났으며, 주로 실리콘 수지 기술에 연 구활동이 집중하고 있는 것으로 조사되었다. 일본의 TORAY IND INC사의 경우 타 주요 출원인에 비해 상대적으로 고분자 복합체 기술 에 다출원 하고 있어, 상기 기술 분야에 집중하여 연구개발이 활발한 것으로 판단된다. 구조내열 융합소재 기술은 전반적으로 주요 출원인 별로 각각의 세부 분류에 특화하여 특허출원이 활발한 것으로 나타나, 연구개발 시 기술별 상기의 경쟁업체별로 연구개발 현황 및 특허권
리 보유현황에 대해 주기적인 조사/분석이 필요할 것으로 사료된다.
4. 전략분야의 조사
4.1 포트폴리오 분석
전 세계 특허를 통합하여 분석하여 특허점유율 및 증가율에 따른 포 트폴리오(그림 9)를 작성하였다. 특허점유율은 낮으나 증가율이 급증하 고 있는 기술 분야는 최근 각광받는 기술이며, 미래 유망한 기술 분야
* 분석대상：한국, 일본, 유럽, 미국 공개특허 및 미국등록특허-1998∼2007년(출원년도),
* X축：100%/기술 분야, Y축：분석구간의 연평균 증가율의 기하평균값
* 분석의미：1사분면-지속적으로 특허출원이 활발, 2사분면-최근 특허출원이 활발, 3사분면-초창기(도입기) 기술, 4사분면-최근 특허출원이 감소추세.
그림 9. 특허점유율 및 증가율에 따른 포트폴리오 분석.
* 분석대상：∼2008년 10월까지의 일본공개특허, 유럽공개특허, 미국 등록 및 공개특허를 통합하여 분석 그림 10. 고분자 기술의 특허분포도.
일 가능성이 크다. 고분자 분야의 세부 기술별 특허점유율/특허증가율 을 통한 포트폴리오를 분석해 보면, 연료전지용 고분자 소재 기술, 의료 용 고분자 기술, 미세 패터닝 소재 기술, 프린터블 유기 전자소재 기술 등이 최근 연구개발 및 특허활동이 가장 활발한 기술로 나타났다. 태 양전지용 고분자 소재 기술 및 이차전지용 고분자 소재 기술, 신탄소 소 재 기술은 특허출원은 많지 않으나, 최근 특허증가율이 높아 고분자 기 술에서 가장 유망한 기술 분야로 추정된다.
4.2 특허로 살펴본 연구 개발방향의 변화 4.2.1 전체 특허분포도
특허분포도란 MicroPatent사의 특허분석 Tool인 Aureka를 이용 한 분석결과로서, 전체 세부기술 분야(키워드 기반)별 특허의 분포도를
한눈에 조망하는 의미가 있다. 고도 등고선 이미지에서 고도는 문헌의 고밀도 범위(개수)를 의미하고 선의 근접성은 관련성 정도를 나타낸다.
고분자 기술 분야의 특허분포도를 볼 때 관련 기술 중에 대표적으로 Optical Fiber Cable 및 Alignment Column Color 등의 기술 분야에 많은 특허가 분포(그림 10)하고 있는 것으로 나타났다.
4.2.2 연구 개발방향의 변화
특허분포도를 출원연도를 기준으로 과거 5년(1997년∼2001년)과 최근 5년(2002년∼2006년)으로 구분하여 시대에 따른 연구개발 방향 의 변화를 비교(그림 11)해 보았다. 그 결과 과거에는 Optical Fiber Coating, Particles Size Polymerization, Pressure Sensitive Adhesive 관련 기술에 대한 연구개발이 활발하게 진행되었지만, 최근
*분석대상：∼2008년 10월까지의 일본공개특허, 유럽공개특허, 미국 등록 및 공개특허를 통합하여 분석
*빨간색(과거 5년)：1997∼2001, 노란색(최근 5년)：2002∼2006(출원일 기준) 그림 11. 고분자 기술의 연구개발 방향의 변화.
* 분석대상：한국, 일본, 유럽특허-1990∼2007년(출원년도), 미국특허-1998∼2007년(등록년도) 그림 12. 세부과제별 출원인수 및 특허건수 현황.
에는 상대적으로 Membrane Fuel Cell, Printing Ink Jet, Resist Pattern Etching 관련 기술 분야에 대한 연구가 상대적으로 활발하게 진행되고 있는 것으로 나타났다.
4.2.3 출원인수 및 특허건수 현황
전체 소분류 각각의 출원인수와 특허건수를 비교하여, 투자해야 할 대 상기술을 선정하는데 참고할 수 있는 차트(그림 12)이다. 고분자 분야 의 세부 기술별 특허건수 및 출원인수를 통한 포트폴리오를 분석해 보 면, 의료용 고분자 기술 및 분해성(친환경) 기술, 표면기능제어 기술에 다수의 기업이 연구개발을 진행하고 있는 것으로 나타났으며, 고내열 고분자 기술 및 수송기기용 고분자 기술 등은 적은 수의 출원인이 다수 의 특허를 출원하고 있는 기술로 판단된다. 그러나, 신탄소 소재 기술 및 약물전달 기술은 특허건수도 적고 출원인수도 많지 않아, 추후 연구 개발 및 투자 시 유망한 분야로 생각된다.
4.2.4 연구개발 진입의 용이성
논문인용수와 기술순환주기가 높은 기술 분야는 후발국 입장에서 진 입이 어려우므로, 상기 두 지수의 값이 작은 기술(3사분면)에 대한 투 자를 긍정적으로 검토할 수 있다. 고분자 분야의 논문 인용수 및 기술 순환주기를 통한 포트폴리오를 분석해 보면(그림 13), 분해성(친환경) 기술과 의료용 고분자 기술 등이 논문 발표 등을 통한 기초과학의 발달 과 더불어 연구개발이 활발한 분야이며, 기술개발순환 주기가 긴 기술 로 생각된다. 상대적으로 신탄소 소재 및 미세 패터닝 소재, 디스플레이 소재, 고분자 유전 소재 등의 기술은 평균 논문 인용수 및 평균 기술순 환주기 값이 낮아 기술개발 주기는 빠르고 기초과학보다는 응용 기술 분야가 넓을 것으로 생각되며 투자 유치 시 유망한 기술로 추정된다.
4.2.5 소결
고분자 분야에 대하여 특허정보의 분석을 통한 유망 기술 분야로는 틈새기술 및 공백기술의 가능성이 큰 분야는 정밀중합 고분자 기술과 센서소재 및 프린터블 유기전자소재 기술 등이 상대적으로 출원건수 가 적어, 상기 분야에 연구개발 및 투자가 필요할 것으로 판단된다. 태 양전지용 고분자 소재 기술 및 이차전지용 고분자 소재 기술, 신탄소 소재 기술은 특허출원은 많지 많으나, 최근 특허증가율이 높아 유망 한 기술 분야로 추정되며, 신탄소 소재 기술 및 약물전달 기술은 특 허건수도 적고 출원인수도 많지 않아 추후 연구개발 및 투자 시 유망 한 분야로 생각된다. 또한, 신탄소 소재 및 미세 패터닝 소재, 디스플 레이 소재, 고분자 유전소재 등의 기술은 평균 논문 인용수 및 평균 기술순환주기 값이 낮아 기술개발 주기는 빠르고, 기초과학보다는 응 용 기술 분야가 넓을 것으로 생각되며, 투자 유치시 유망한 기술로 추정된다.
※ 본 원고의 내용은 특허청의 용역사업으로 수행한 고분자 분야 특허동향조사 보고서의 주요 내용을 발췌한 것으로, e-특허나라(www.
patentmap.or.kr)에 접속하시면 전문을 보실 수 있음을 알려드립니다.
