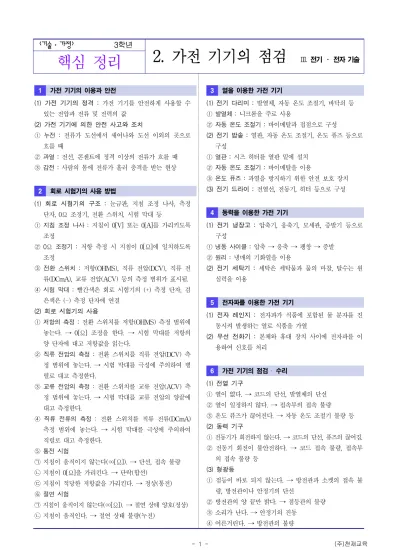

2. 가전 기기의 점검

(1)

<기술․가정> 3학년

2. 가전 기기의 점검

Ⅲ. 전기 · 전자 기술

핵심 정리

1 가전 기기의 이용과 안전

(1) 가전 기기의 정격 : 가전 기기를 안전하게 사용할 수 있는 전압과 전류 및 전력의 값

(2) 가전 기기에 의한 안전 사고와 조치

① 누전 : 전류가 도선에서 새어나와 도선 이외의 곳으로 흐를 때

② 과열 : 전선, 콘센트에 정격 이상의 전류가 흐를 때

③ 감전 : 사람의 몸에 전류가 흘러 충격을 받는 현상

2 회로 시험기의 사용 방법

(1) 회로 시험기의 구조 : 눈금판, 지침 조정 나사, 측정 단자, 0Ω 조정기, 전환 스위치, 시험 막대 등

① 지침 조정 나사 : 지침이 0[V] 또는 0[A]를 가리키도록 조정

② 0Ω 조정기 : 저항 측정 시 지침이 0[Ω]에 일치하도록 조정

③ 전환 스위치 : 저항(OHMS), 직류 전압(DCV), 직류 전 류(DCmA), 교류 전압(ACV) 등의 측정 범위가 표시됨.

④ 시험 막대 : 빨간색은 회로 시험기의 (+) 측정 단자, 검 은색은 (-) 측정 단자에 연결

(2) 회로 시험기의 사용

① 저항의 측정 : 전환 스위치를 저항(OHMS) 측정 범위에 놓는다. → 0[Ω] 조정을 한다. → 시험 막대를 저항의 양 단자에 대고 저항값을 읽는다.

② 직류 전압의 측정 : 전환 스위치를 직류 전압(DCV) 측 정 범위에 놓는다. → 시험 막대를 극성에 주의하여 병 렬로 대고 측정한다.

③ 교류 전압의 측정 : 전환 스위치를 교류 전압(ACV) 측 정 범위에 놓는다. → 시험 막대를 교류 전압의 양끝에 대고 측정한다.

④ 직류 전류의 측정 : 전환 스위치를 직류 전류(DCmA) 측정 범위에 놓는다. → 시험 막대를 극성에 주의하여 직렬로 대고 측정한다.

⑤ 통전 시험

㉠ 지침이 움직이지 않는다(∞[Ω]). → 단선, 접속 불량

㉡ 지침이 0[Ω]을 가리킨다. → 단락(합선)

㉢ 지침이 적당한 저항값을 가리킨다. → 정상(통전)

⑥ 절연 시험

㉠ 지침이 움직이지 않는다(∞[Ω]). → 절연 상태 양호(정상)

㉡ 지침이 움직인다. → 절연 상태 불량(누전)

3 열을 이용한 가전 기기

(1) 전기 다리미 : 발열체, 자동 온도 조절기, 바닥쇠 등

① 발열체 : 니크롬을 주로 사용

② 자동 온도 조절기 : 바이메탈과 접점으로 구성

(2) 전기 밥솥 : 열판, 자동 온도 조절기, 온도 퓨즈 등으로 구성

① 열판 : 시즈 히터를 열판 밑에 설치

② 자동 온도 조절기 : 바이메탈을 이용

③ 온도 퓨즈 : 과열을 방지하기 위한 안전 보호 장치 (3) 전기 드라이 : 전열선, 전동기, 히터 등으로 구성

4 동력을 이용한 가전 기기

(1) 전기 냉장고 : 압축기, 응축기, 모세관, 증발기 등으로 구성

① 냉동 사이클 : 압축 → 응축 → 팽창 → 증발

② 원리 : 냉매의 기화열을 이용

(2) 전기 세탁기 : 세탁은 세탁물과 물의 마찰, 탈수는 원 심력을 이용

5 전자파를 이용한 가전 기기

(1) 전자 레인지 : 전자파가 식품에 포함된 물 분자를 진 동시켜 발생하는 열로 식품을 가열

(2) 무선 전화기 : 본체와 휴대 장치 사이에 전자파를 이 용하여 신호를 처리

6 가전 기기의 점검 · 수리 (1) 전열 기구

① 열이 없다. → 코드의 단선, 발열체의 단선

② 열이 일정하지 않다. → 접속부의 접속 불량

③ 온도 퓨즈가 끊어진다. → 자동 온도 조절기 불량 등 (2) 동력 기구

① 전동기가 회전하지 않는다. → 코드의 단선, 퓨즈의 끊어짐.

② 전동기 회전이 불안전하다. → 코드 접속 불량, 접속부 의 접속 불량 등

(3) 형광등

① 점등이 바로 되지 않는다. → 방전관과 소켓의 접속 불 량, 방전관이나 안정기의 단선

② 방전관의 양 끝만 밝다. → 점등관의 불량

③ 소리가 난다. → 안정기의 진동

④ 어른거린다. → 방전관의 불량

(2)

기술․가정 <기술> Ⅲ. 전기․전자 기술

^[3학년]

2. 가전 기기의 점검

1. 다음 중 백열등의 특징이 아닌 것은?

① 빠르게 점등된다.

② 별도의 점등 장치가 필요 없다.

③ 부드럽고 따뜻한 느낌을 준다.

④ 눈부심이 적다.

⑤ 열 방사가 많다.

2. 백열 전구의 유리구 안에 아르곤과 질소의 혼합 가 스를 넣어 주는 가장 큰 이유는?

① 필라멘트의 저항을 크게 하려고 ② 전구의 열 발생을 줄이려고 ③ 필라멘트의 증발을 막으려고 ④ 빛의 눈부심을 방지하려고

⑤ 형광 물질의 방전으로 전구를 더 밝게 하려고

3. 형광등의 발광 원리는 형광 방전관 내부에서 일어 나는 방전으로 발생한 ( ㉠ )이(가) 형광 물질 을 자극하여 ( ㉡ )을(를) 발생하는 것이다.

4. 다음 형광등의 구조와 회로도에서 점등 전에는 형 광 방전관의 점등을 돕고, 점등 후에는 저항 역할을 하여 전류를 안정되게 흐르게 하는 것의 기호는?

① ⓐ ② ⓑ ③ ⓒ ④ ⓓ ⑤ ⓔ

5. 형광등의 구조에서 점등관에서 발생하는 전기적 잡 음을 방지하는 역할을 하는 것은?

① 형광 방전관 ② 가변 저항기 ③ 콘덴서 ④ 스위치 ⑤ 안정기

6. 형광등이 백열 전구에 비해 가지는 장점이 아닌 것 은?

① 수명이 길다. ② 소비 전력이 적다.

③ 발광 효율이 좋다. ④ 빛의 흔들림이 있다.

⑤ 눈부심이 적다.

7. 어느 전등의 발광체를 보았더니 ‘FL20W’이라고 적 혀 있었다면, 이 전등은 무엇인가?

① 소비 전력 20[W]인 주광색 백열등 ② 소비 전력 20[W]인 백색 백열등 ③ 소비 전력 20[W]인 주광색 형광등 ④ 소비 전력 20[W]인 백색 형광등 ⑤ 소비 전력 20[W]인 백색 고리형 형광등

8. 다음 중 전기 에너지를 열에너지로 변환시켜 이용 하는 전기 기기에 속하지 않는 것은?

① 전기 난로 ② 전기 다리미 ③ 전기 밥솥 ④ 전자 레인지 ⑤ 전기 장판

9. 다음 중 전열기의 발열체로 주로 사용되는 것은?

① 텅스텐 ② 니크롬선 ③ 명주실 ④ 스테인리스 ⑤ 운모

(3)

10. 전열기의 발열체가 지녀야 할 특성으로 옳은 것 은?

① 저항이 커야 한다.

② 고온에서 잘 끊어져야 한다.

③ 열이 잘 발생하지 않아야 한다.

④ 아름다운 빛이 나야 한다.

⑤ 전력 소비가 적어야 한다.

11. 금속의 열팽창률이 서로 다른 성질을 이용한 것으 로, 주로 전열기의 자동 온도 조절기로 사용되는 것을 무엇이라 하는가?

12. 양 단자 사이를 녹는점이 비교적 낮은 금속으로 연결한 것으로서, 자동 온도 조절기가 고장났을 경우 화재가 발생하지 않도록 일정 온도에서 끊어 져 전류를 차단하는 장치는?

① 벨로우즈 ② 바이메탈 ③ 온도 퓨즈 ④ 필라멘트 ⑤ 차단 스위치

13. 다음 중 전기 에너지를 동력으로 변환시켜 이용하 는 가전 기기가 아닌 것은?

① 전기 선풍기 ② 전기 냉장고 ③ 전기 세탁기 ④ 전기 장판 ⑤ 전기 청소기

14. 다음 중 진공 청소기의 원리는?

① 온도차 ② 기압차 ③ 전위차 ④ 습도차 ⑤ 전압차

15. 세탁기에 대한 설명으로 옳지 않은 것은?

① 물과 빨랫감 사이의 마찰을 이용하여 세탁한다.

② 바닥의 수평이 맞게 설치하여야 진동이 없다.

③ 습기가 적당히 있고 밀폐된 곳에 설치한다.

④ 원심력을 이용하여 탈수한다.

⑤ 누전으로 의한 감전을 막기 위해 접지시켜 사용 한다.

16. 다음 중 냉장고의 냉동 원리로 이용되는 열은?

① 마찰열 ② 응고열 ③ 기화열 ④ 액화열 ⑤ 복사열

17. 냉매의 4단계 변화를 바르게 나열한 것은?

① 응고 → 액화 → 증발 → 액화 ② 응축 → 팽창 → 압축 → 증발 ③ 흡입 → 압축 → 폭발 → 배기 ④ 팽창 → 응축 → 압축 → 증발 ⑤ 압축 → 응축 → 팽창 → 증발

18. 냉장고 옆에 등을 대고 있으면 따뜻한 것은 냉장 고의 어느 부분 때문인가?

① 압축기 ② 증발기 ③ 응축기 ④ 모세관 ⑤ 감온부

19. 냉장고에서 응축기가 하는 일은?

① 냉매를 고온 고압의 기체 상태로 만든다.

② 냉매를 저온 고압의 액체 상태로 만든다.

③ 냉매를 팽창시켜 증발이 쉽게 일어나도록 한다.

④ 냉매를 증발시켜 냉장고 내부의 열을 빼앗는다.

⑤ 모자란 냉매를 보충시킨다.

(4)

20. 다음 중 전기 냉장고와 같은 원리를 사용한 가전 기기는?

① 전기 선풍기 ② 에어컨 ③ 세탁기 ④ 온풍기 ⑤ 전기 드라이

21. 다음 중 직류 전동기를 사용하는 것은?

① 전기 냉장고 ② 전기 선풍기 ③ 공작 기계 ④ 지하 전철 ⑤ 전기 드릴

22. 전자 레인지의 조리 원리를 바르게 설명한 것은?

① 전자가 음식물 사이를 흐르면서 강한 저항을 받 아 발생하는 저항열로 가열한다.

② 마이크로파에서 발생하는 복사열로 가열한다.

③ 마이크로파가 음식물 내부의 물 분자를 진동시켜 발생하는 열로 가열한다.

④ 전자 레인지 내부에 흐르는 전류가 용기에 반응 해서 용기를 가열시켜 음식을 데운다.

⑤ 코일에서 발생하는 맴돌이 전류에서 발생하는 열 로 가열한다.

23. 전자 레인지의 사용과 안전에 관한 설명으로 옳지 않은 것은?

① 조리 시간이 짧다.

② 접지시켜서 사용하여야 한다.

③ 냉동식품을 조리할 때에는 밀봉된 상태에서 한다..

④ 흡기구나 배기구가 막히지 않도록 하여야 한다.

⑤ 은박지나 금속 식기류를 사용하면 안 된다.

24. 전자 레인지에서 은박지나 금속 식기류를 사용하 지 않는 이유는?

① 금속은 전자파를 반사하므로

② 금속이 가열되어 화상의 위험이 있으므로

③ 금속은 전기가 흐르기 때문에 감전 위험이 있으 므로

④ 열 손실이 많으므로

⑤ 물 분자의 진동으로 녹이 발생하므로

25. 라디오 방송에 사용하는 변조 방식에는 ( ㉠ ) 방식과 ( ㉡ ) 방식이 있다.

26. 다음 라디오의 구조 중 동조 회로의 기호를 쓰고, 그 역할을 설명하시오.

27. 직류 전압과 직류 전류, 교류 전압, 저항 등을 하 나의 계측기로 측정할 수 있는 것은?

① 회로 시험기 ② 전압계 ③ 전류계 ④ 전파 측정기 ⑤ 전력량계

28. 가전 기기나 전선의 절연 상태가 나빠서 전류가 도선에서 새어나와 도선 이외의 곳으로 흐르는 현 상을 무엇이라고 하는가?

① 감전 ② 과열 ③ 누전 ④ 접지 ⑤ 통전

(5)

29. 다음 중 아날로그 회로 시험기로 측정할 수 없는 것은?

① 저항 ② 직류 전압 ③ 교류 전압 ④ 직류 전류 ⑤ 교류 전류

30. 아날로그 회로 시험기는 디지털 회로 시험기와 달 리 전원이 없어도 작동하지만 한 가지 측정할 수 없는 값이 생긴다. 전원이 없으면 측정할 수 없는 이것은?

① 저항 ② 직류 전압 ③ 교류 전압 ④ 직류 전류 ⑤ 교류 전류

31. 회로 시험기를 다음과 같은 측정을 할 경우 극성 에 주의하여 연결해야 하는 경우는?

① 콘센트의 전압 측정 ② 건전지의 전압 측정 ③ 저항기의 저항값 측정 ④ 전기 다리미의 절연 시험 ⑤ 전기 세탁기의 통전 시험

32. 회로 시험기로 가정에 공급되는 전압의 크기를 측 정하려고 한다. 전환 스위치의 가장 올바른 범위 는?

① DCV 250 ② DCV 1000 ③ ACV 50 ④ ACV 250 ⑤ DCmA 250

33. 회로 시험기를 이용하여 전기 다리미의 통전 시험 을 하였더니 회로 시험기의 바늘이 ∞[Ω]을 가리 켰다. 다리미는 어떤 상태인가?

① 정상 ② 단선 ③ 단락 ④ 누전 ⑤ 접지

34. 형광등을 켰더니 소리가 난다. 예상할 수 있는 원 인은?

① 방전관 접속 불량 ② 안정기 단선 ③ 점등관 불량 ④ 방전관 불량 ⑤ 안정기 진동

35. 형광등을 켰더니 방전관의 양끝만 밝고 불이 제대 로 들어오지 않는다. 조치 방법으로 옳은 것은?

① 방전관을 교체한다. ② 안정기를 교체한다.

③ 점등관을 교체한다. ④ 콘덴서를 교체한다.

⑤ 전원 코드를 제대로 연결한다.

36. 가전 기기의 불량 중 전선이나 내부 회로가 끊어 져서 전기가 흐르지 못하게 된 것을 ( ㉠ )(이) 라고 하고, 내부 회로의 두 전극이 서로 맞닿아 저항이 아주 작아진 상태를 ( ㉡ )(이)라고 한 다.

37. 사람의 몸에 전류가 흘러서 충격이나 상해를 주는 것을 무엇이라고 하는가?

(6)

38. 가전 기기를 안전하게 사용하기 위한 여러 방법 중 감전 사고 방지를 위한 것과 거리가 먼 것은?

① 접지가 필요한 가전 기기는 반드시 접지를 하고 사용한다.

② 젖은 손으로 사용 중인 가전 기기를 만지지 않는 다.

③ 용량이 큰 제품은 전용 콘센트를 사용한다.

④ 가전 기기를 수리할 때에는 반드시 전원을 차단 한 후에 한다.

⑤ 어린이가 있는 가정에서는 콘센트에 안전 덮개를 설치하여 사용한다.

39. 다음 중 과열 사고를 방지하기 위한 방법이 아닌 것은?

① 배선 기구의 정격을 지킨다.

② 공급 전압을 확인한다.

③ 차단기의 작동을 확인한다.

④ 노화되거나 손상된 코드는 새 것으로 교체한다.

⑤ 한 개의 콘센트에 여러 개의 가전 기기를 접속하 지 않는다.

40. 가전 기기의 안전한 사용법으로 옳지 않은 것은?

① 가전 기기의 정격 전압과 가정의 공급 전압을 확 인하고 사용한다.

② 물기가 많은 곳에서 사용하는 가전 기기는 반드 시 접지시켜 사용한다.

③ 접촉 상태가 불량한 콘센트를 사용하지 않는다.

④ 콘센트에서 플러그를 뺄 때에는 코드를 손으로 잡고 뺀다.

⑤ 여러 개의 가전 기기를 멀티 탭으로 사용할 때에 는 허용 전류를 초과하지 않게 한다.

41. 어떤 가전 기기에 표시되어 있는 정격 전압이 AC 220[V], 정격 전류는 6[A]이었다면, 이 가전 기기 를 효율적으로 사용하기 위해 공급해 주어야 하는 전압의 종류와 크기를 쓰시오.

42. 집 내부의 모든 전등을 끄고, 모든 가전 기기의 플러그를 콘센트에서 뺐는데도 전력량계의 회전판 이 움직이고 있다. 생각할 수 있는 이유로 가장 타당한 것은?

① 세탁기를 접지하지 않았다.

② 냉장고가 노후되었다.

③ 옥내 배선에서 누전되는 곳이 있다.

④ 핸드폰 전원이 켜져 있다.

⑤ 정상적인 현상이다.

43. 가전 기기를 그림과 같이 연결해서 사용하면 위험 한 이유를 설명하시오.

44. 가전 기기의 효율적 이용을 위한 방법으로 옳지 않은 것은?

① 사용하지 않는 기기는 플러그를 뽑아 놓는다.

② 세탁기 탈수시 빨랫감이 한쪽으로 쏠리지 않게 한다.

③ 다림질을 할 때 얇은 옷을 먼저 다린다.

④ 에어컨은 온도를 많이 낮추는 것보다 선풍기와 함께 사용하는 것이 효율적이다.

⑤ 냉장고 문의 여닫는 횟수를 적게 한다.

45. 가전 기기의 몸체에 전선을 접속하고 땅 속에 동 봉이나 동판을 묻고 전선을 연결한 것으로, 누전 되는 전류가 땅 속으로 흘러 감전 사고를 막는 전 선 접속 장치의 이름을 쓰시오.

(7)

^{● 정 답 ●} [Ⅲ-2. 가전 기기의 점검]

1. ④ 2. ③

3. ㉠ - 자외선, ㉡ - 빛 또는 가시 광선 4. ⑤

5. ③ 6. ④ 7. ④ 8. ④ 9. ② 10. ① 11. 바이메탈 12. ③ 13. ④ 14. ② 15. ③ 16. ③ 17. ⑤ 18. ③ 19. ② 20. ② 21. ④ 22. ③ 23. ③ 24. ①

25. ㉠ - 진폭 변조 또는 AM ㉡ - 주파수 변조 또는 FM

26. (가), 안테나를 통해 들어오는 여러 전파 중에서 듣 기 원하는 전파를 골라낸다.

27. ① 28. ③ 29. ⑤ 30. ① 31. ② 32. ④ 33. ② 34. ⑤ 35. ③

36. ㉠ - 단선, ㉡ - 단락 37. 감전

38. ③ 39. ④ 40. ④

41. 교류 220[V]

42. ③

43. 가전 기기의 부하의 합이 허용 전류의 크기를 초과 하므로(5+4+3+6=18[A]>15[A]) 화재의 위험이 있다.

44. ③ 45. 접지
