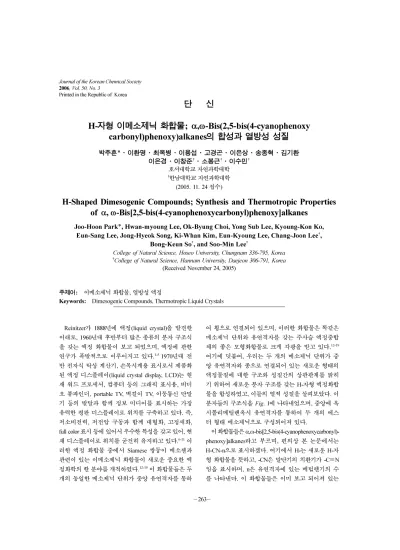

H-자형 이메소제닉 화합물; α,ω-Bis(2,5-bis(4-cyanophenoxy carbonyl)phenoxy)alkanes의 합성과 열방성 성질
박주훈*·이환명·최옥병·이용섭·고경곤·이은상·송종혁·김기환 이은경·이창준†·소봉근†·이수민†
호서대학교자연과학대학
†한남대학교자연과학대학
(2005. 11. 24 접수)
H-Shaped Dimesogenic Compounds; Synthesis and Thermotropic Properties of α, ω-Bis[2,5-bis(4-cyanophenoxycarbonyl)phenoxy]alkanes
Joo-Hoon Park
*, Hwan-myoung Lee, Ok-Byung Choi, Yong Sub Lee, Kyoung-Kon Ko, Eun-Sang Lee, Jong-Hyeok Song, Ki-Whan Kim, Eun-Kyoung Lee, Chang-Joon Lee
†,
Bong-Keun So
†, and Soo-Min Lee
†College of Natural Science, Hoseo University, Chungnam 336-795, Korea
†College of Natural Science, Hannam University, Daejeon 306-791, Korea (Received November 24, 2005)
주제어: 이메소제닉화합물, 열방성액정
Keywords: Dimesogenic Compounds, Thermotropic Liquid Crystals
Reinitzer가 1888년에 액정(liquid crystal)을 발견한
이래로, 1960년대후반부터많은종류의분자구조식
을갖는액정 화합물이보고되었으며, 액정에관한 연구가폭발적으로 이루어지고있다.1-5 1970년대 전 반전자식탁상계산기, 손목시계용표시로서제품화 된액정디스플레이(liquid crystal display, LCD)는현 재워드프로세서, 컴퓨터등의그래픽표시용, 비디 오뷰파인더, portable TV, 벽걸이 TV, 이동통신단말 기등의 발달과함께 정보미디어를 표시하는 가장 유력한평판디스플레이로위치를구축하고있다. 즉,
저소비전력, 저전압 구동과함께 대형화, 고정세화, full color 표시등에있어서우수한특성을갖고있어, 현 재디스플레이로위치를굳건히유지하고있다.6-11이
러한액정 화합물중에서 Siamese 쌍둥이 메소젠과
관련이있는이메소제닉화합물이새로운중요한액 정화학의한분야를개척하였다.12-19이화합물들은두 개의동일한메소제닉단위가중앙유연격자를통하
여횡으로연결되어있으며, 이러한화합물은똑같은 메소제닉 단위와유연격자를갖는 주사슬액정중합 체의좋은모형화합물로 크게각광을받고있다.12-19
여기에덧붙여, 우리는두 개의메소제닉단위가중 앙유연격자와종으로연결되어있는새로운형태의 액정물질에대한 구조와성질간의 상관관계를 밝히 기위하여새로운분자구조를갖는 H-자형액정화합 물을합성하였고, 이들의열적성질을살펴보았다. 이 분자들의구조식을 Fig. 1에나타내었으며, 중앙에옥 시폴리메틸렌옥시유연격자를 통하여두 개의 에스 터형태메소제닉으로구성되어져있다.
이화합물들은α,ω-bis[2,5-bis(4-cyanophenoxycarbonyl)-
phenoxy]alkanes라고 부르며, 편의상 본 논문에서는
H-CN-n으로표시하겠다. 여기에서 H-는새로운 H-자
형화합물을뜻하고, -CN은말단기의치환기가 -C≡N
임을표시하며, n은 유연격자에있는메틸렌기의수 를 나타낸다. 이 화합물들은이미보고되어져있는
W. Weissflog20와 H. Dehne21의 H-자형화합물(Fig. 2.)
과는약간다른구조형태를취하고있다.
최종생성물을얻기위하여사용된 2,5-dimethylanisole,
α,ω-dibromoalkanes, KMnO4, K2CO3, NaOH 및 p- cyanophenol은 Aldrich사일급시약을정제없이그대 로사용하였고, 염화싸이오닐(SOCl2)과 아세톤을 비 롯한용매들은 문헌22의방법에따라 정제하여사용 하였다.
최종생성물과각각의반응단계에서얻어진중간 화합물들의구조확인은적외선흡수스펙트럼 (Perkin- Elmer 1000 FT-IR Spectrophotometer), 핵자기공명스 펙트럼(Varian Mercury 300 (300 MHz) NMR Spectrometer)
및원소분석(Eager 200 Elemental Analyzer)으로행하 였다. 화합물의열적거동은질소기류하에서시차주 사열량분석기(DSC: Differential Scanning Calorimetry, TA, DSC 910S)를사용하여가열및냉각속도 10oC/min
로살펴보았다. 온도보정과상전이에대한열역학적
을 따랐으며, 최종생성물, H-CN-n,은다리연결기의
메틸렌기수를 n=2-5, 9, 10으로만바꾸었다. 따라서
H-CN-10의합성경로만을대표적으로기술하였다.
1,10-Bis[2,5-bis(4-cyanophenoxycarbonyl)phenoxy]decane (H-CN-10)의합성
건조한질소기류하에서 1,10-bis(2,5-dicarboxyphenoxy)- decane(5) (3.0mmol)을 DMF 2방울이첨가된정제한 염화싸이오닐 50 mL에넣고 4 시간환류시킨후, 과 량의염화싸이오닐을 감압 증류에의하여제거하였 다. 남아있는염화싸이오닐을 30 mL의 석유에터를 가하여완전히제거하고, 만들어진산염화물 (6)을 50 mL THF와 20 mL 피리딘에녹였다. 여기에p-cyanophenol (24mmol)을 THF 30 mL에녹여적가하고, 실온에서
20 시간, 60oC에서한시간동안차례로저어주었다.
증류수에 부어서 결정을 얻은 후, 0.1 M HCl, 5%
NaHCO3용액으로각각씻은후증류수로 3 번더세
척하였다. 에탄올과 THF의 혼합용매(4:1, V/V)로재 결정하였고, 수득율은 93.5%였으며, 녹는점은 207oC
였고, 분광학적및원소분석결과는다음과같았다. IR (KBr, cm-1); 3050과 2920 (aromatic과 aliphatic C- H stretch.), 2200 (-C≡N stretch.), 1725 (C＝O stretch.), 1295-1035 (ether C-O stretch.).
1H-NMR (CDCl3, ppm); δ 1.15-1.62 (m, 12H, -O(CH2)2- ( )6(CH2)2O-), 1.78-1.97 (m, 4H, -OCH2 (CH2)6- CH2O-), 4.10-4.21 (m, 4H, -O (CH2)8 O-), 7.32- 8.10 (m, 22H, Ar-H).
Anal Calcd: C54H42O10N4: C, 71.52; H, 4.64; N, 6.18%.
Found: C, 71.68; H, 4.70; N, 6.25%.
H-CN-n 화합물의열전이행동과액정성은시차주
사 열분석기(DSC)와 편광현미경을사용하여조사하
였다. 이 화합물들의상전이온도와엔탈피 변화량,

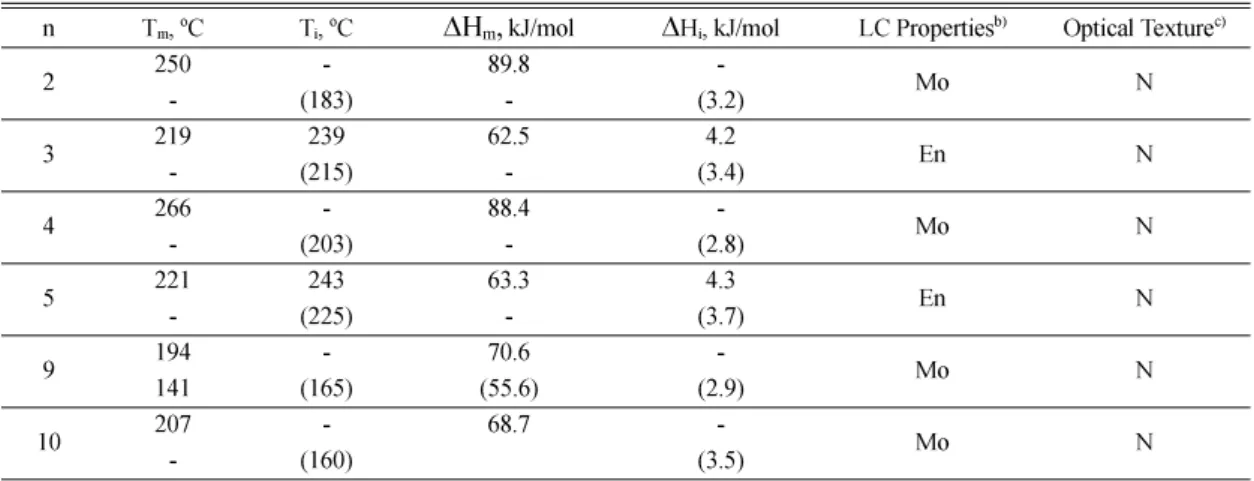

광학구조를Table 1에수록하였다. Table 1에서보는
바와같이 H-CN-3과 5 화합물은양방성액정을형성
하였고, H-CN-2, 4, 9 및 10 화합물은단방성액정을
CH2 CH2
CH2 CH2 CH2
Fig. 1. Molecular structure of H-CN-n compounds.
Fig. 2. Molecular structures of H-shaped dimer.
형성하였다. 여기에서 H-CN-3과 5화합물은비슷한열 적거동을나타내었기때문에대표적으로 H-CN-5의 시차주사열분석도를Fig. 3에나타내었다. Fig. 3에 서보여주는바와같이첫번째가열시에 221oC에서 커다란흡열피이크가나타나는데, 이는고체결정에 서액정으로의 전이에해당하고, 243oC에서 보여주 는작은흡열피이크는액정상태에서등방성액체로 의전이에해당한다. 첫번째냉각시 225oC에서나타 나는작은발열피이크는등방성액체에서액정으로
의전이에해당한다. 냉각시등방성액체에서형성된 고점도의네마틱액정상태는고체결정으로의결정
화 없이 mesophase glass상을실온까지 유지하였다.
두 번째가열곡선의 152oC부근에서발열 피이크의 극대점에의하여특정화된결정이생성되었고, 결정 물질은첫번째가열곡선의약간아래에서녹기시작 하였다. 두 번째가열곡선에서녹는온도와흡열피 이크의크기는대부분의경우첫번째가열시보다작 다. 이것은불완전한결정화나 준안정화된결정상태 Scheme 1. Synthesis of compounds H-CN-n (n=2-5, 9 and 10).
의나타남에기인하며, 비슷한거동이유기화합물에서
자주보여진다.21, 23-25이화합물의광학구조를Fig. 4
에나타내었다. Fig. 4의 (a)는가열시 230.8oC에서관 찰된액정상이며, Fig. 4의 (b)는냉각시 224.5oC에서 관찰된액정상인데, 모두네마틱액정특유의 Schlieren textures를보여주고있다.26,27 DSC 열분석도와편광 현미경의결과를살펴볼때, 이 화합물은가열과냉 각시에액정상을모두보여주는네마틱양방성액정 임을확인할수있었다.
H-CN-2, 4, 9 및 10 화합물들은비슷한열적행동을
보여주었으므로, 대표적으로 H-CN-9 화합물의시차
주사열분석도를Fig. 5에나타내었다. 첫번째가열시
139oC에서보여주는흡열피이크는결정→결정전이
5 221- (225)243 63.3- (3.7)4.3 En N
9 194141 (165)- (55.6)70.6 (2.9)- Mo N
10 207- (160)- 68.7 (3.5)- Mo N
a)Values in the parentheses are those obtained from the cooling DSC thermograms.
b)Mo and En designate monotropic and enantiotropic formation, respectively, of liquid crystal phases.
c)N stands for nematic phase.
Fig. 3. DSC thermograms of H-CN-5; heating and cooling rates were 10oC/min.
Fig. 4. Photomicrographs of (a) H-CN-5 on heating (230.8oC) and (b) H-CN-5 on cooling (224.5oC) (magnification 250×).
에해당하고, 194oC에서보여주는커다란흡열피이 크는고체결정에서등방성액체로의전이에해당한 다. 첫번째 냉각시 165oC에서보여주는 작은발열 피이크는등방성 액체에서액정으로의 전이에해당
하며, 141oC에서보여주는커다란발열피이크는액
정에서고체결정으로의전이에해당한다. 실온까지 식힌후, 두번째가열을하였을때, 첫 번째가열시 에보여지던 139oC의결정은사라지고, 194oC에서고 체결정에서등방성액체로의전이피이크만관찰되 었다. 두번째냉각시에도첫번째냉각곡선과똑같 은모양을보여주었으나, 불완전한결정화와준안정 화된결정상태등의이유에의하여녹는온도와발 열피이크의크기가약간감소하였다.21,23-25이화합물 의광학구조를냉각시 162oC에서얻었으며, Fig. 6
에서 보여주고있는 바와 같이네마틱액정 특유의
Schlieren texture를나타내고있다.26,27시차주사열분 석도와편광현미경의결과를살펴볼때이 화합물들 은냉각시에만액정상을형성하는네마틱단방성액 정임을확인할수있었다. H-CN-2, 4, 9 및 10 화합물
들이단방성액정을형성하는이유를Table 1의열역
학적값에의하여이해할수있다. 즉, Table 1에주어 진 녹음열(∆Hm)의값들을비교해보면, 이들의∆Hm
값이 n=3 및 5에비하여현저히높은것을살펴볼수
있다. ∆Hm의값이높은화합물들은일반적으로가열 시액정을형성하지못하는경향이있는것으로보고
되어져있다.12,28,29즉, 가열시이들의∆Hm 값이너무
커서액정상을형성하지못하고, 고체결정에서바로 등방성 액체로전이하며, 냉각시에만단방성이나마 액정형성을가능케하는것이다.
따라서본연구에서합성한 H-CN-3 및 5 화합물은
양방성네마틱액정을형성하였고, H-CN-2, 4, 9 및
10 화합물은단방성네마틱액정을형성하였다. 이들 의구조와액정성간의더깊은상관관계를연구하기
위하여 H-CN-6, 7 및 8 화합물을 합성하고 있으며,
bis(p-cyanophenyl) 2-alkyloxyterephthalates의 합성과 물성연구를계속수행하고있다.
본논문은 2003년도호서대학교특별학술연구비
에 의하여연구되었으며, 이에대한깊은감사의말 씀을드립니다.
