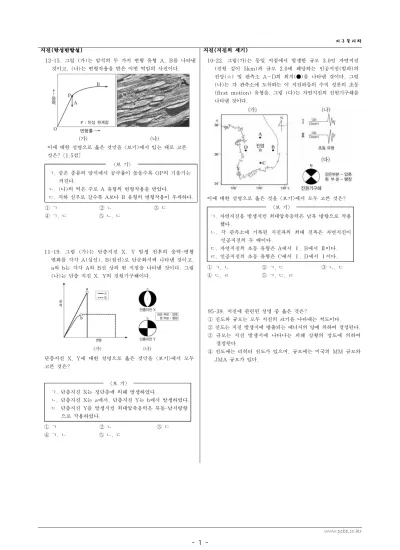

지진(탄성반발설)
12-15. 그림 (가)는 암석의 두 가지 변형 유형 A, B를 나타낸 것이고, (나)는 변형작용을 받은 어떤 역암의 사진이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [1.5점]
<보 기>
ㄱ. 같은 종류의 암석에서 공극률이 높을수록 OP의 기울기는 커진다.
ㄴ. (나)의 역은 주로 A 유형의 변형작용을 받았다.
ㄷ. 지하 심부로 갈수록 A보다 B 유형의 변형작용이 우세하다.
① ㄱ ② ㄴ ③ ㄷ
④ ㄱ, ㄷ ⑤ ㄴ, ㄷ
11-19. 그림 (가)는 단층지진 X, Y 발생 전후의 응력-변형 변화를 각각 A(실선), B(점선)로 단순화시켜 나타낸 것이고, a와 b는 각각 A와 B선 상의 한 지점을 나타낸 것이다. 그림 (나)는 단층 지진 X, Y의 진원기구해이다.
단층지진 X, Y에 대한 설명으로 옳은 것만을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 단층지진 X는 정단층에 의해 발생하였다.
ㄴ. 단층지진 X는 a에서, 단층지진 Y는 b에서 발생하였다.
ㄷ. 단층지진 Y를 발생시킨 최대압축응력은 북동-남서방향 으로 작용하였다.
① ㄱ ② ㄴ ③ ㄷ
④ ㄱ, ㄴ ⑤ ㄴ, ㄷ
지진(지진의 세기)
10-22. 그림(가)는 동일 지점에서 발생한 규모 3.0인 자연지진 (진원 깊이 5km)과 규모 2.0에 해당하는 인공지진(발파)의 진앙(☆) 및 관측소 A∼D의 위치(●)를 나타낸 것이다. 그림 (나)는 각 관측소에 도착하는 이 지진파들의 수직 성분의 초동 (first motion) 유형을, 그림 (다)는 자연지진의 진원기구해를 나타낸 것이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 자연지진을 발생시킨 최대압축응력은 남북 방향으로 작용 했다.
ㄴ. 각 관측소에 기록된 지진파의 최대 진폭은 자연지진이 인공지진의 두 배이다.
ㄷ. 자연지진의 초동 유형은 A에서 Ⅰ, B에서 Ⅱ이다.
ㄹ. 인공지진의 초동 유형은 C에서 Ⅰ, D에서 Ⅰ이다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄷ, ㄹ ⑤ ㄱ, ㄷ, ㄹ
95-39. 지진에 관련된 설명 중 옳은 것은?
① 진도와 규모는 모두 지진의 크기를 나타내는 척도이다.
② 진도는 지진 발생시에 방출되는 에너지의 양에 의하여 결정된다.
③ 규모는 지진 발생시에 나타나는 피해 상황의 정도에 의하여 결정된다.
④ 진도에는 리히터 진도가 있으며, 규모에는 미국의 MM 규모와 JMA 규모가 있다.
지진(지진의 기록-주시곡선과 지구내부구조)
13-21. 그림 (가)는 어느 관측소에서 관측된 지진에 대한 3성분 변위 기록 중 한 성분이고, (나)는 지구 내부에 대한 주시 곡선이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
<보 기>
ㄱ. (가)는 3성분 변위 기록 중 수직성분이다.
ㄴ. (가)를 기록한 관측소는 진앙으로부터 각거리 약 60°에 위치한다.
ㄷ. (나)의 구간 A, B로부터 외핵의 존재를 알 수 있다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ ④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
11-2차-2. 지진 관측소의 측정 자료는 지구 내부를 연구하는 데 가장 중요한 자료이다. 지표에서 관측된 지진 기록으로부터, 진앙과 관측점의 각거리와 도달 시간의 관계에서 찾아낸 주시 곡선을 분석하여 지구 내부를 유추한다. 그림은 균질한 상태를 가정한 지구에서의 주시곡선과, 실제 관측된 주요 주시 곡선을 나타낸다.[30점]
2-1 두 그림 차이를 고려하여 리히터규모 7.0의 지진에 의해 발생된 P, S파에 대하여 직접파와 1차 반사파의 전달 경로를 균질 지구의 경우와 현재까지 알려진 실제 지구의 경우로 구분 하여 그리시오. 또한 외핵의 구조와 상태를 밝히는 과정을 제시 하고, 외핵의 성분과 운동을 지표의 지자기 변화 및 열점 분포와 연계하여 설명하시오. (단, 답안 작성에 필요한 그림은 아래 그림을 참고하여 그리시오. x는 진원이다.) [20점]
2-2 김 교사가 A지역에 있는 지진 관측소와 지진 체험장을 중심으로 야외학습 코스를 개발하여 학생들이 지진 관측 장비, 지진 관측 자료의 해석 및 분석 방법 등에 대해 학습하고, 진도에 따른 지진의 영향과 대피 요령을 체험할 수 있게 하려 한다.
김 교사는 야외 학습을 더 효과적이고 성공적으로 실시하기 위해 오리온(N. Orion)이 제시한 '생소한 경험공간(novelty space)' 이론을 적용하여 다양한 사전 활동을 계획하고 있다.
김 교사의 활동에 포함되어야 할 색심 내용을 인지적, 지리적 요소별로 2가지씩만 설명하시오.[10점]
10-2차-1. 다음은 지구의 내부 구조와 관련된 과학사 자료를 정리한 것이다.
(가) 최초의 지진계에 대한 기록은 132년으로 거슬러 올라간다.
이 지진계는 중국 후한시대 장형이 만든 지동의(地動儀)로, 원통의 둘레에 구슬을 입에 물고 있는 8마리의 용이 있고, 그 아래에는 8마리의 개구리가 입을 벌리고 배열되어 있는 형상이다. 지진이 발생하면 용의 입에서 구슬이 떨어져 개구리의 입으로 들어가도록 되어 있다.
(나) 19세기 말 '지진학의 아버지'로 불리는 영국인 교수 밀른 (J. milne)은 성능이 좋은 지진계를 이용한다면 지구상 어느 곳에서 지진이 발생하더라도 감지할 수 있을 것이라고 예상하였다. 이러한 예상은 1889년 4월 18일 도쿄에서 발생한 대형 지진을 독일의 서로 다른 두 지점에서 동시에 감지함으로써 실현되었다. 이때 발생한 지진파는 지구 내부를 관통하였으며, 이 지진파가 도달하는 데 걸린 시간은 1시간 4분 18초로 추정되었다. 훗날 지진계의 성능이 보다 개선되어 지진파의 전파속도를 측정할 수 있게 되었고, 이를 이용하여 지진학자들은 지구 내부의 물질 조성과 상태에 대한 상세한 정보를 얻을 수 있게 되었다.
(다) 지표면에서 핵까지 지구 내부의 물질 조성은 균질할까?
이 물음에 대한 답은 크로아티아 자그레브 대학의 교수였던 모호로비치치(A. Mohorovicic)의 연구에 의해 밝혀졌다.
그는 1909년 10월 자그레브에서 약 48km 떨어진 지점에서 발생한 지진파를 분석하여, 지진 발생 지점으로부터 800km 이내의 지진관측소에서는 P파와 S파가 각각 두 번 도달함을 알아내었다. 또한 두 P파 사이, 두 S파 사이의 도착 시간 차이는 진원으로부터 거리가 멀어질수록 감소함을 알 수 있었다. 이 관측 결과를 설명하기 위해서 모호로비치치는 물질 조성이 다른 두 층의 경계가 깊이 약 45km 지점에 있음을 제안하였다. 오늘날 우리는 이 경계면을 '모호로비치치 불연속면'이라고 부르는데, 이것이 바로 지각과 맨틀 사이의 경계면이다.
(라) 라이프니츠(G. Leibniz)와 데카르트(R. Descartes) 시대에는 선험적 관념과 이성에 의존하여 지구의 내부는 얇은 지각이 색체로 이루어진 거대한 내부를 둘러싸고 있는 2층 구조라고 생각하였다. 하지만 오늘날 우리는 S파와 P파의 전달양상으로부터 지구 내부가 여러 개의 층으로 되어 있음을 알고 있다. 1906년 인도 지질조사국의 올드햄(R. Oldham)은 다수의 지진기록 연구를 토대로 관측소와 진원의 각거리가 120°보다 큰 경우에는 S파가 도달되지 않음을 알아내었다.
그는 지구 중심부가 액체 상태로 되어 있어 종파인 P파는 통과시키고 횡파인 S파는 통과시키지 못한다면, 이 관측 결과를 설명할 수 있다고 생각하였다. 올드햄은 간단한 기하학을 사용하여 핵의 크기가 지구 크기의 0.4배일 때, 각거리가 120°보다 크면 S파가 도달하지 못함을 보여주었다. 이러한 올드햄의 생각은 1914년 독일의 지진학자 구텐베르크(B.
Gutenberg)에 의해 정교화 되어 지구의 핵은 지표로부터 약 2,900km 깊이에 있음이 밝혀졌다. 1936년 덴마크의 지구물리학자 레만(I. Lehman)은 뉴질랜드에서 발생한 지진파를 관측하여 P파의 경로가 핵 전체가 액체인 경우 예상되는 경로와 다르다는 사실을 발견하였고, 이를 토대로 지구 중심에 고체로 될 핵이 액체로 된 핵에 의해 둘러싸여 있다고 주장 하였다. 이러한 레만의 주장은 널리 받아들여졌다.
제 7차 교육과정에 제시된 과학 교육의 주요 목표를 달성하는 데 과학사 자료가 효과적으로 활용될 수 있다. 이러한 목표를 달성하기 위하여 (가)~(다)의 과학사 자료들을 수업에서 어떻게 활용할 수 있는지 다음 표에 따라 서술하시오. 또한 (라)의 지구 내부 구조에 대한 이론의 변천 과정에서 합리주의(rationalism)적 사례, 귀납적 방법을 사용한 사례, 가설을 제안하고 지지한 사례, 그리고 가설이 반증된 사례를 각각 찾고 그 근거를 서술하시오(단, 자료별로 적절한 과학 교육의 목표는 1개만 쓰고, 활용 방법은 50자 내외로 기술한다.).
[20점]
자료 적절한 과학 교육 목표 목표를 달성하기 위한 자료의 활용 방법 (가)
(나)
(다)
06-19. 그림은 지구 내부를 통과해 온 지진파의 주시곡선이다.
그림에서 특히 주목되는 점은 A부터 지진파가 관측되지 않다가 이후의 주시곡선에서 B→C, C→D로 연결되어 다시 관찰되는 현상이다. A-B-C의 불연속적인 주시곡선으로부터 알 수 있는 지구 내부의 속도구조를 제시하고, 그림의 A-C 구간에서 지진 파가 관측되지 않다가 C-D 구간에서 다시 관측되는 현상을 스넬의 법칙을 이용하여 설명하시오. [3점]
· 속도 구조 :
· A-C 구간에서 관측되지 않는 이유 :
· C-D 구간에서 다시 관측되는 이유 :
96-17. [그림]은 어느 지진 관측소의 지진계에 기록된 지진 위상 이다. P파의 속력이 8km/sec, S파의 속력이 4km/sec일 때 지진이 발생한 장소에서 지진관측소까지의 거리는?
① 360km ② 720km ③ 1080km ④ 1440km
96-16. 다음은 지구 내부에 대한 설명 중 옳지 않은 것은?
① 대륙 지각은 지역에 따라 콘라드 불연속면에 의해 상부 지각과 하부 지각으로 구분된다.
② 해양 지각은 방산충암, 베개 현무암 및 반려암 등으로 구성된 3층의 층상 구조를 이루고 있다.
③ 상부 맨틀에는 저속도층이 존재하며, 이는 맨틀물질이 부분적 으로 용융된 곳으로 알려져 있다.
④ 상부 맨틀의 전이대에서는 지진파의 속도가 감소하며, 이는 맨틀의 화학 조성이 점이적으로 변하기 때문이다.
95-30. [그림]에서 지하의 깊이에 따른 지진파(S파)의 속도 변화를 가장 잘 나타낸 것은? (※옛날 문제라 오류 있는 듯)
① ② ③ ④
94-6. 지구 내부의 물리적 특성의 변화 중에서 압력의 변화를 나타낸 것은?
① A ② B ③ C ④ D
94-2. 지진파가 전파될 때, P파의 암영대(103°~143°)인 110°
근처에서 약한 P파가 관측되는 사실로 미루어 추정되는 불연속 면은?
① 레만면 ② 모호면 ③ 저속도면 ④ 쿠텐베르크면
93-16. 지진파의 속도가 지각의 깊이에 따라 <그림>과 같이 증가할 때 주시곡선으로 옳은 것은?
① ②
③ ④
지진(지진의 기록-진원기구해)
16-A-3. 그림 (가)는 A판과 B판 경계에서 형성된 해구와 변환 단층을 나타낸 것이고, 그림 (나)는 이 변환단층에서 발생한 지진의 진원기구해이다. B판에 대한 A판의 상대적인 이동방 향을 쓰시오. 또한 A판과 B판이 동일한 속력으로 이동할 때, 이 변환단층의 길이 변화를 서술하시오. (단, 진원기구해의 검은 영역은 압축을, 흰 영역은 팽창을 나타낸다.) [2점]
14-A-기입4. 그림은 세 판의 경계 A, B, C에서 판의 운동으로 지표 부근에서 발생한 대표적인 지진의 진원기구해를 나타낸 것 이다. A, B, C의 판 경계 유형을 순서대로 쓰시오. [2점]
11-19. 그림 (가)는 단층지진 X, Y 발생 전후의 응력-변형 변화를 각각 A(실선), B(점선)로 단순화시켜 나타낸 것이고, a와 b는 각각 A와 B선 상의 한 지점을 나타낸 것이다. 그림 (나)는 단층 지진 X, Y의 진원기구해이다.
단층지진 X, Y에 대한 설명으로 옳은 것만을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 단층지진 X는 정단층에 의해 발생하였다.
ㄴ. 단층지진 X는 a에서, 단층지진 Y는 b에서 발생하였다.
ㄷ. 단층지진 Y를 발생시킨 최대압축응력은 북동-남서방향 으로 작용하였다.
① ㄱ ② ㄴ ③ ㄷ
④ ㄱ, ㄴ ⑤ ㄴ, ㄷ
10-22. 그림(가)는 동일 지점에서 발생한 규모 3.0인 자연지진 (진원 깊이 5km)과 규모 2.0에 해당하는 인공지진(발파)의 진앙(☆) 및 관측소 A∼D의 위치(●)를 나타낸 것이다. 그림 (나)는 각 관측소에 도착하는 이 지진파들의 수직 성분의 초동 (first motion) 유형을, 그림 (다)는 자연지진의 진원기구해를 나타낸 것이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 자연지진을 발생시킨 최대압축응력은 남북 방향으로 작용 했다.
ㄴ. 각 관측소에 기록된 지진파의 최대 진폭은 자연지진이 인공지진의 두 배이다.
ㄷ. 자연지진의 초동 유형은 A에서 Ⅰ, B에서 Ⅱ이다.
ㄹ. 인공지진의 초동 유형은 C에서 Ⅰ, D에서 Ⅰ이다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄷ, ㄹ ⑤ ㄱ, ㄷ, ㄹ
09-21. 2004년 5월 29일 동해상 진원 깊이 약 12km에서 규모 5.1의 지진이 발생하였다. 그림은 진앙 위치(☆), 지진관측소의 위치(a~d), 진원기구해를 나타낸 것이다.(단, 진원기구해의 검은 영역은 압축, 흰 영역은 팽창을 나타낸다.)
이 지진에 대한 설명 중 옳은 것을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 지진이 발생할 때 최대 압축응력 방향은 남-북 방향이다.
ㄴ. 동해 확장으로 인한 인장응력이 이 지진의 단층 운동을 유발하였다.
ㄷ. 진원에서의 주단층 운동은 남-북 주향의 역단층 운동이다.
ㄹ. a~d 중 P파와 S파의 도달시간차는 d에서 가장 작다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ
④ ㄴ, ㄷ ⑤ ㄷ, ㄹ
지진파탐사(직접파와 임계굴절파)
20-A-3. 그림은 육상에서 굴절법 지진파 탐사를 수행하여 지하 속도 구조가 수평 3층으로 나타난 P파 주시 곡선이다. 가로 축은 파원에서 수신기까지의 거리, 세로축은 지진파가 파원에서 수신기까지 도착하는 데 소요되는 시간이다. 주시 곡선에서 실선은 P파가 수신기에 맨 처음 도달한 시간만을 연결하여 나타낸 것이다. 주시 곡선을 분석하여 제1층의 두께(m)를 쓰시오. 또한 속도가 다른 수평 3층 구조에서 굴절법 지진파 탐사를 수행할 때, 제2층이 제1층보다 (㉠)인 경우에는 제2 층으로부터 임계 굴절파가 지표면의 수신기에 관측되지 않아 수평 3층 구조가 수평 2층 구조로 해석된다. 괄호 안의 ㉠에 해당하는 용어를 쓰시오.(단, 지표면으로부터 아래로 제1층, 제2층, 제3층으로 구분된다.) [2점]
17-A-3. 그림 (가)는 지진파 탐사로 얻은 주시 곡선이고, 그림 (나)는 단일 경계면을 가지는 2개의 수평층으로 (가)의 주시 곡선을 해석한 것이다. <자료>는 임계 굴절파의 시간 축 절편 (), 반사파의 시간 축 절편(), 직접파와 임계 굴절파의 교점 좌표(, )를 이용하여 상층의 지진파 속도(), 하층의 지 진파 속도(), 깊이()를 구하는 과정이다. 괄호 안의 ㉠과
㉡에 해당하는 수식을 순서대로 쓰시오. [2점]
<자 료>
직접파의 기울기를 이용하면
이고,
임계 굴절파의 기울기를 이용하면 ( ㉠ )(이)다.
또한, 반사파의 시간 축 절편 ( ㉡ )이므로
이다.
지진파탐사(자료해석-단일수평경계면)
15-A-기입5. 그림은 수평2층 구조에서 수행된 굴절법 지진파 탐사의 모식도를, 표는 탐사 결과를 나타낸 것이다. 표에 제시된 자료를 이용하여 임계굴절파의 겉보기 속도(apparent velocity, Vap)를 V과의 관계식으로 쓰시오. (단, 각 지층 내에서의 지진파 속도는 V과 V로 일정한 것으로 가정한다.) [2점]
수신기 간격 (∆)
임계각
() 임계거리 교차거리 7번 수신기 초동기록
시간*
8번 수신기 초동기록
시간*
6m 20° 12m 36m 0.013초 0.014초
* 수신기 초동기록 시간 : 신호원(source)에서 지진파를 발생시킨 후 수신기에 최초로 도달할 때까지 걸린 시간
94-11. [그림]은 지구 내부구조와 주시곡선을 나타낸 것이다.
불연속면의 깊이 h를 바르게 나타낸 것은?
① h XD
V V V V
② h XD
V V V V
③ h XD
V V V V
④ h XD
V V V V
지진파탐사(자료해석-여러 수평경계면: 저속도층이 존재) 12-21. 그림 (가)는 어느 지역에서 지진파 굴절법 탐사로부터 얻은
주시곡선으로, 기울기가 다른 두 직선 A, B로 구성된다. 그림 (나)는 세 층으로 이루어진 이 지역의 속도구조를 모식적으로 나타낸 것으로, 각 층에서의 지진파 속도는 V, V, V 이다.
화살표로 표시된 파선은 선두파 경로를 나타낸 것이며, d과 d는 각각 제2층과 제3층까지의 심도이다.
(가) (나)
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
<보 기>
ㄱ. 세 층의 지진파 속도 중에서 V가 가장 작다 ㄴ. A와 B의 기울기는 각각 V
과V
이다.
ㄷ. A와 B의 교차점으로부터 d가 구해진다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ
④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
07-19. 다음과 같이 3개의 수평층으로 이루어진 지역에 대하여 탄성파 탐사를 실시하였다. 발파점 A에서 출발하여 수진점 B에 도달하는 굴절파의 전파 경로를 주어진 그림(가)에 그리고, 여러 수신점에 도달하는 굴절파의 시간-거리 관계(주시곡선)를 그림(나)에 그리시오. (단, 탄성파 속도는 V V V임.) [3점]
지진파탐사(자료해석-단일경사면)
05-17. 그림 (가)는 수평 2층 구조인 (나)에서 얻은 주시곡선이다. 상부 지층의 두께를 구하는 두 가지 접근 방법을 기술하고, 그림 (다)와 같은 경사구조인 경우, 왕복관측 결과 나타날 주시곡선(A→B→C→
D 및 D→C→B→A) 의 형태를 그림 (가) 에 실선으로 그리시오.
(3점)
· 접근 방법
· 주시곡선：그림 (가)에 직접 표시하시오
지구구조론(판의 종류)
01-9. 지구는 구성물질의 종류와 상태에 따라서 대기권, 수권, 암권, 내권 등으로 구분된다. 다음 물음에 답하시오. (총4점)
(1) 지표 부근의 대기권은 질소, 산소, 수증기, 아르곤 등으로 구성되어 있으나, 가장 높은 층에는 수소와 헬륨이 많다.
그 이유는 무엇인가?(1점)
(2) 대륙지각과 해양지각의 지질학적 특성을 비교하여 차이점을 2가지 쓰시오.(1점)
대륙지각 해양지각
예 화강암질 암석 현무암질 암석
1) 2)
(3) 지각의 평균밀도는 약 2.7gcm이나, 지구 전체의 평균 밀도는 약 5.5gcm이다. 이러한 사실을 바탕으로 지구 내부의 특성과 그러한 구조가 만들어 질 수 있는 지구의 초기 상태를 추론 하시오. (2점)
95-34. 대륙지각과 해양지각을 비교한 <보기>의 내용 중에서 일반적으로 알맞은 것을 모두 고르면?
<보 기>
대륙지각 해양지각
㉠ 밀 도: 작다 크다
㉡ 두 께: 두껍다 얇다
㉢ 나 이: 오랜 것도 있다 젊다
㉣ 층상구조: 있다 없다
① ㉠ ② ㉠, ㉡
③ ㉠, ㉡, ㉢ ④ ㉠, ㉡, ㉢, ㉣
92-12. 순상지의 특징이 아닌 것은?
① 안정한 지괴이다. ② 중생대의 지층이다.
③ 대륙 성장의 핵이다. ④ 방패 모양의 지괴이다.
지구구조론(판 경계의 유형)
10-16. 그림은 판 A, B, C의 관계를 보여주는 모식도이다.
C판은 A판에 대해 1년에 3mm씩 이동하면서 경계부에 주향이 N30°W인 변환단층을 발달시키고, B판은 A판에 대해 동쪽 방향으로 1년에 8mm씩 이동하면서 경계부에 해령과 변환 단층을 발달시킨다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
(단, cos 이고, 상대 속도는 평면에서의 속도이다.)
<보 기>
ㄱ. B판과 C판의 경계부에서는 해구가 발달된다.
ㄴ. C판에 대한 B판의 상대 속도는 7mm/년이다.
ㄷ. 시간이 지남에 따라 삼중점ⓐ는 S30°E 방향으로 이동한다.
ㄹ. B판과 C판 경계부의 빗금 친 영역에서 백립암상의 변성암이 형성된다.
① ㄱ, ㄴ ② ㄴ, ㄷ ③ ㄷ, ㄹ
④ ㄱ, ㄴ, ㄷ ⑤ ㄱ, ㄷ, ㄹ
09-2차-3. 지구의 암석권은 크고 작은 여러 개의 판(plate)으로 이루어져 있다. 이 판들은 움직이며, 모양과 크기가 변화한다.
그림은 전 세계 판들의 분포와 이동속도(cm/년)를 나타낸 것 이다. 판들은 서로 다른 속도로 이도하고 있을 뿐만 아니라 판 내부에서도 위치에 따라 다른 속도로 움직인다.
태평양판과 아프리카판의 특징 중 이동속도에 영향을 끼치는 주된 특징 2가지를 들어 이 판들의 이동속도가 왜 차이가 나는지를 설명하고, 시간의 경과에 따라 이 두 판의 면적이 어떻게 변하게 될지 근거를 들어 추론하시오. 또한 판이 확장축을 중심으로 구면 상에서 운동하기 때문에 발산 경계에서 나타나는 특징적 현상 3가지를 확장극과 관련지어 설명하시오[20점]
03-10. 그림은 대양저 산맥과 변환 단층을 나타낸 것이다. (총4점)
(1) 그림에서 검은 점(•)으로 표시된 지역에서 나타나는 지질 현상을 2가지만 쓰시오. (2점)
①
②
(2) 그림에서 ×로 표시된 지역에서 나타나는 지질 현상을 쓰시오.(1점)
× 표시 :
(3) 대양저 산맥으로부터 좌･우로 멀어짐에 따라서 해양 지각의 나이는 어떻게 변하는지 쓰시오.(1점)
나이 :
01-13. 우측의 그림은 판의 경계를 나타낸 것이다. ㉠의 일본열도와 ㉡의 아이슬란드의 일반적인 지질학적 특징을 비교하여 그 차이점을 2가지 쓰고, ㉢지역이 확장한다는 증거를 2 가지 쓰시오. (총4점)
(1) ㉠지역과 ㉡지역의 지질학적 특징비교 (2점)
㉠ ㉡
(예) 안산암류가 많다. 현무암류가 많다.
1) 2)
(2) ㉢지역의 확장 증거 (2점) 1)
2)
99-16. 그림은 동태평양과 남아메리카 지역의 판의 경계를 나타낸 것이다.
(1) A와 B지역에 나타나는 판 경계의 형태는 각각 무엇 인가?(1점)
A : B :
(2) A와 B지역에 발생하는 지진 활동은 어떻게 다른가? (1점) A :
B :
(3) A와 B지역에 분포하는 화산암은 어떻게 다른가? (1점) A :
B :
96-29. [그림Ⅰ]은 단층에 의한 지괴의 이동을 나타낸 것이고, [그림Ⅱ]는 이동된 결과를 나타낸 것이다.(단, ab는 단층면과 수평면이 만나는 직선에 따른 지괴의 실 이동을 나타낸 것이다.)
이 단층의 이름은?
① 회전 단층 ② 주향 이동 단층
③ 사교 이동 단층 ④ 경사 이동 단층
96-21. <보기>의 설명이 나타내는 판의 경계는?
<보 기>
· 습곡된 지층으로 구성된 젊은 조산대이다.
· 넓은 지역에 걸쳐 깊이 300km 정도의 지진 활동이 있다.
· 화산 활동은 없고, 광역 변성작용과 화강암류의 관입이 있다.
① 해령과 같은 발산형 경계
② 히말라야와 같은 충돌형 경계
③ 호상열도와 같은 섭입형 경계
④ 변환 단층과 같은 보존형 경계
95-24. 다음 기사는 1994년 8월 우리나라에서 개최된 국제 학술회의 내용 중 일부이다. 이 내용 중 학자들이 대륙 충돌의 결정적인 증거의 하나로써 금강석을 드는 이유로 가장 적합한 것은?
「곤드와나 대륙의 분산과 아시아 대륙의 형성」
한반도는 본래 하나의 땅덩이였을까? 지금까지 누구라도 의심치 않던 문제에 대해 한반도는 원래 하나가 아니라, 두 대륙이 충돌해 합쳐졌다는 새로운 학설이 강력하게 재기돼 국내는 물론 세계 지질학계의 관심을 모으고 있다.
최근 중국이 두 대륙이 충돌･봉합돼 만들어졌다는 사실이 밝혀진 이후 우리나라에서도 대륙의 충돌을 뒷받침하는 증거 들이 잇따라 발견되고 있어, 한반도도 중국과 마찬가지로 두 개의 대륙이 충돌해 합쳐졌을 가능성이 점차 유력해지고 있는 것이다.
① 금강석은 대륙의 충돌에도 견딜 만큼 굳기가 굳다.
② 금강석은 생물체의 탄소 성분으로 형성된 것이다.
③ 금강석은 풍화작용에 대한 안정도가 커서 충돌 당시의 모습이 그대로 간직되어 있다.
④ 금강석은 초고압이 작용하는 곳에서 만들어진다.
92-21. 다음[그림]은 변환 단층과 주향이동 단층을 나타낸 것이다. 지진 발생지역을 모두 나열한 것은?
① B, E ② B, D, E, F
③ A, B, C, E ④ A, B, C, D, E, F
지구구조론(판구조론과 플룸구조론)
15-A-기입3. 초기 판구조론에서는 판 운동이 전적으로 맨틀의 대류에 의해 일어난다는 수동적 모델이 우세하였다. 그러나 이 모델만으로는 섭입하는 해령(ridge subduction)과 같이 실제 관측되는 판 운동 형태를 제대로 설명할 수 없기 때문에, 또 다른 원동력을 찾기 위한 연구들이 수행되었다. 다음은 판이 능동적으로 움직일 수 있다는 능동적 모델에 관한 연구 결과의 일부이다.
○ 해령에서 생성되는 새로운 판이 먼저 생성된 판을 밀어냄 (ridge push).
○ 판이 해령으로부터 완만한 경사면을 따라 미끄러져 내려감 (slide down),
그림은 수렴형 경계의 모식도이며, 점선은 등온선을 나타낸 것이다. 위에서 소개되지 않은 것 중에서 이 지역에서 우세하게 작용하고 있는 판 운동의 능동적 원동력 1가지를 쓰시오. [2점]
05-16. 베게너(Wegener)의 대륙이동설이 오랫동안 인정받지 못했던 이유를 설명하고, 그 후 대륙이동설을 받아들이게 만든 결정적인 증거 1가지만 제시하시오.(2점)
· 이유
· 증거
02-5. 판구조론은 지구 표면에서 일어나고 있는 지진, 화산, 조산 운동 등과 같은 여러 지질 현상을 통합적으로 설명할 수 있는 가설로서, 베게너가 제안한 대륙 이동설에서부터 해저확장설- 판구조론-플룸구조론 등으로 발전되어 왔다. 그림은 주요한 판의 경계를 나타낸 것이다.
(1) 베게너가 대륙이동설을 주장하면서 제시한 지질학적 근거를 3가지만 쓰시오. (2점)
①
②
③
(2) 그림에서 각 점(·)은 무엇이라고 하며, 이 현상을 설명하는 가장 적합한 가설은 무엇인가? (2점)
① 점의 명칭(1점) :
② 가 설(1점) :
(3) 그림의 a, b, c, d, e 지역 중에서 섭입대인 곳을 모두 고 르시오.(1점)
98-10. 판구조론에 의하면 화산활동과 지진발생은 판의 이동에 의한 지질현상으로 해석된다.
(1) 그림에서 A-A'의 단면도를 그리고 그 위에 판의 이동 방향과 마그마 생성 및 화산활동을 그림으로 나타내시오.
(해양지각, 대륙지각, 암석권, 연약권, 해구, 베니오프대 및 호상열도의 위치를 표시하고 각자의 명칭을 쓸 것)
(2) 일반적으로 일본과 같은 호상열도에서 마그마 생성 깊이에 따른 화산암의 성분 변화가 나타난다. 해구에서 대륙 쪽으로 갈수록 달라지는 화산암 계열의 변화 경향을 쓰시오.
(3) 해양지각이 대륙 지각의 하부로 섭입하는 이유를 간략히 쓰시오.
97-11. 다음 그림은 호상열도-해구계와 해령계의 단면을 그린 것이다.
(1) "가"판과 "나"판은 서로 멀어지고, "나"판은 "다"판 밑으로 섭입하는 운동을 하고 있다. 이런 사실을 뒷받침하는 증거를 3가지 쓰시오.
(2) 그림의 A 지점에서 마그마가 생성될 수 있는 조건을 논의할 때, 고려해야할 요인을 3가지 쓰고, 그 중 가장 크게 작용하는 요인에 밑줄을 그으시오.
95-19. [그림]은 지판(Plate)의 분포를 나타낸 것이다. 우리 나라가 속한 곳은?
① A ② B ③ C ④ D
95-18. 다음 중에서 일반적으로 해령으로부터 거리가 멀어짐에 따라서 감소하는 것은?
① 수심 ② 퇴적물의 두께 ③ 지열류랑 ④ 해양지각의 나이
94-1. <보기> 중에서 해저 확장설의 증거가 되는 것을 바르게 짝지은 것은?
<보 기>
㉠ 해저 화산이 발생한다.
㉡ 평정해산(guyot)이 생긴다.
㉢ 해령의 중심부분에 열곡이 관찰된다.
㉣ 해령에서 멀어질수록 암석의 나이가 젊다.
① ㉠, ㉡ ② ㉡, ㉢ ③ ㉡, ㉣ ④ ㉢, ㉣
93-9. <보기>에서 열점(Hot Spot)에 기인한 화산섬으로만 나열한 것은?
<보 기>
㉠ 울릉도 ㉡ 일본열도
㉢ 알류산 열도 ㉣ 하와이 제도
① ㉠, ㉣ ② ㉠, ㉡, ㉣ ③ ㉡, ㉢ ④ ㉡, ㉢, ㉣
93-4. <그림>은 지질 시대의 대륙이동을 나타낸 것이다. 인도 대륙에 중생대 초에서 신생대 초까지 이동한 평균속도는?
① 약 0.02 cm/년 ② 약 0.2 cm/년
③ 약 2 cm/년 ④ 약 20 cm/년
지구의 중력(지오이드)
02-15. 그림은 평균 해수면과 지구 타원체의 일부를 나타낸 것이다.(총5점)
(1) a∼b사이에 지오이드를 그림에 실선으로 그리시오.(2점)
(2) ‘가’ 점에서 중력 방향과 지구 타원체의 중심 방향을 그림에 그리시오.(1점)
(3) 지구 타원체에서 편평도(e)를 공식으로 나타내고, 편평도 (e)의 값이 더 커진다면 극지방에 있는 물체에 작용하는 중력의 크기는 어떻게 달라질지 쓰시오.(2점)
① 편평도(1점):
② 중력의 크기(1점):
지구의 중력(중력의 보정-프리에어 중력이상)
05-14. 지구와 환경이 유사한 어느 행성에서의 중력 연구를 통하여 다음의 표준중력식을 얻었다.
g(mGal) ＝ 995,005 (1 ＋ 0.005sin＋ 0.00002 sin) 극에서의 중력값을 이용하여 이 행성의 밀도를 구하고, 극에 있는 해발 1,000m 산 위에서의 중력탐사에서 적용해야 할 프리에어 보정값을 mGal 단위로 나타내시오. (단, 밀도 계산 에서 중력값은 Gal단위로 정수값을 사용하며, 행성은 극반경 6,000km인 구형으로 가정한다. 만유인력상수 G는 × (cgs unit)이며, 다른 조건은 지구에서와 동일한 것으로 가정한다.) (3점)
· 밀도(π를 포함한 분수식으로 표현 가능)
· 프리에어 보정값
지구의 중력(중력의 보정-부게중력이상)
10-23. 그림은 어느 지역의 부게중력이상을 나타낸 것이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 이 지역은 해양저(ocean basin)에 위치한다.
ㄴ. 이 지역의 모호면 깊이는 북동에서 남서 방향으로 갈수록 점차 얕아진다.
ㄷ. 이 지역 중앙부의 지하 얕은 곳에는 주변부보다 밀도가 높은 물질이 있다.
① ㄱ ② ㄴ ③ ㄷ
④ ㄱ, ㄴ ⑤ ㄴ, ㄷ
93-5. <그림>과 같이 암석층 사이에 석탄층이 있을 때, A, B 두 지역의 중력 차이는? (단, G는 × cmg ∙ s이다.)
① 0.209 mGal ② 0.628 mGal
③ 2.09 mGal ④ 6.28 mGal
지구의 중력(중력의 보정-완전부게중력이상)
20-B-2. <자료>는 어떤 지역의 완전 부게 중력 이상에 대한 자료 해석이다. 괄호 안의 ㉠에 해당하는 지점을 ①~④ 중에서 골라 쓰고, 괄호 안의 ㉡에 해당하는 용어를 쓰시오. [2점]
<자 료>
그림은 선캄브리아 시대의 각섬암으로 구성된 기반암 위에 분포하는 신생대 퇴적층 지역에서 취득한 중력 탐사 자료를 처리하여 작성한 완전 부게 중력 이상도이다. 이 지역은 지형이 편평하고 지각 평형이 이루어져 있다. 그림에서 퇴적암층의 두께가 가장 두꺼운 곳으로 해석되는 지점은 (㉠)(이)다. 이러한 중력 이상 값의 차등 분포는 기반암과 퇴적암체의 (㉡)에 의해 주로 발생한다.
18-B-4. 그림 (가)는 어느 지역의 지표 지형과 지하 단면을 나타낸 모식도이고, 그림 (나)는 A 구간에서 측정한 자기이상 값을 나타낸 것이다. <자료>는 측정 지점 B에서 구한 중력 가속도값과 보정값이다. <조건>을 고려하여 암체 C의 자기 특성을 설명하고, <자료>를 이용하여 측정 지점 B의 완전부게 중력이상값을 계산 과정과 함께 쓰시오. [4점]
<조 건>
∘ 암체 C를 제외한 지하의 물리적 특성은 균일하며 잔류 자기장은 없는 것으로 가정한다.
∘ 자기이상은 전체 지구자기장 크기에서 지구고유자기장 크기를 뺀 값이며, 그래프의 수평축은 거리이다.
∘ 는 지구고유자기장의 방향이고, 는 중력 방향이다.
<자 료>
∘ 측정 중력가속도값()
∘ 표준(이론) 중력가속도값()
∘ 프리에어 보정값(FAC)
∘ 부게 보정값(BC)
979790 mGal 979820 mGal 62 mGal 22 mGal
06-20. 그림의 측정점 O에서 측정한 중력값을 보정하여 단순부게 이상값 g를 얻었다. 이 값에는 그림의 A와 B로 대표되는 굴곡된 지형에 의한 영향이 반영되어 있지 않다. 이들 굴곡된 지형이 측정점의 중력값에 미치는 영향의 크기를 각각TA와 TB로 표시하면 완전부게이상값, g g± TA ± TB 로 나타낼 수 있다. 굴곡된 지형 A 부분이 미치는 지형 보정값(TA)의 부호를 결정하고, 부호 결정의 근거를 쓰시오. [2점]
· TA의 부호 :
· 근거 :
지구의 중력(지각평형설)
07-20. 다음은 지각평형을 이루고 있는 대륙의 지각 모델과 이 지역의 프리에어 중력이상(free-air anomaly) 값의 분포이다. 이때 지각의 뿌리에 해당하는 두께 H를 구하고, 산맥의 가장 자리에서 프리에어 중력이상 값이 급변하는 이유를 쓰시오. [2점]
· 두께(H): km
· 이유:
지구의 중력(중력모델링)
13-22. 그림 (가)는 지체 구조의 기준 모델이고, (나)는 중앙해령의 모델이다. (다)는 (가)를 기준으로 한 (나)의 중력이상을 나타낸 것으로, A, B, C는 해양에 의한 중력 이상, 모호면 상승에 의한 중력이상, 연약권 상승에 의한 중력이상을 순서 없이 나타낸 것이다.
(가) (나) (다)
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [단, (가)와 (나)에서 지각, 상부맨틀, 연약권의 밀도는 각각 2.80, 3.30, 3.26gcm로 가정한다.]
<보 기>
ㄱ. A는 모호면 상승에 의한 중력이상이다.
ㄴ. C는 해양에 의한 중력이상이다.
ㄷ. A와 B의 합은 프리에어 중력이상이다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ ④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
12-22. 그림은 프리에어와 부게중력이상의 한 유형을 나타낸 것이다.
프리에어 중력이상이 위의 유형으로 나타날 수 있는 지체 구조만을 <보기>에서 있는 대로 고른 것은? (단, 지각, 맨틀 암권, 약권의 밀도는 각각 gcm, gcm, gcm 이며, 각 지체구조는 국지지각 평형 상태에 있다.)
<보 기>
① ㄴ ② ㄷ ③ ㄱ, ㄴ ④ ㄱ, ㄷ ⑤ ㄴ, ㄷ
09-22. 그림은 대륙연변부와 산맥이 나타나는 안정지괴 지역 으로 중력탐사를 실시하여 프리에어이상gF과 부게이상
gB을 구하려고 한다.
이 지역이 국지적 지각평형상태에 있다고 가정할 때 (가)지역에 적합한 프리에어이상과 (나)지역에 적합한 부게이상의 수평적 분포를 <보기>에서 골라 바르게 짝지은 것은?
<보 기>
(가) 프리에어이상 (나) 부게이상
① ㄱ ㄴ
② ㄱ ㄹ
③ ㄴ ㄷ
④ ㄷ ㄴ
⑤ ㄷ ㄹ
07-20. 다음은 지각평형을 이루고 있는 대륙의 지각 모델과 이 지역의 프리에어 중력이상(free-air anomaly) 값의 분포이다. 이때 지각의 뿌리에 해당하는 두께 H를 구하고, 산맥의 가장 자리에서 프리에어 중력이상 값이 급변하는 이유를 쓰시오. [2점]
· 두께(H): km
· 이유:
지구자기장(쌍극자모형)
96-22. 그림은 북미와 유럽대륙에서 측정한 지질 시대의 자북극의 궤도를 나타낸 것이다.
이러한 자북극의 궤도는 어떤 원인으로 생긴 것인가?
① 대륙의 이동 ② 자극의 역전
③ 자극의 이동 ④ 자극과 지리적 극의 차이
94-8. 지구자기의 영년 변화의 원인이 되는 것은?
① 태양의 흑점변화
② 외핵의 열대류 변화
③ 전리권의 자기변화
④ 지구 세차운동의 변화
지구자기장(지구자기장)
10-21. 표는 두 지역 A, B의 현 위치와 이들 지역의 현무암에서 측정한 잔류자기 복각을, 그림은 잔류자기 복각과 자기위도와의 관계를 나타낸 것이다.
이에 대한 설명으로 옳은 것은? (단, 과거의 지구자기장은 지구중심에서 자전축과 일치하는 쌍극자에 의한 것으로 가정하며, 지구자기장의 역전은 고려하지 않는다.)
① 잔류자기 복각(I)과 자기위도(λ)와의 관계는tan I cot 이다.
② 현 위치와 잔류자기 복각을 알면 현무암 생성 당시 그 지점의 경도를 알 수 있다.
③ 현무암 생성 당시 A지역의 위도는 B지역의 위도보다 더 높다.
④ 현무암 생성 후 두 지역은 저위도를 향하여 이동하였다.
⑤ 현무암 생성 후 A지역보다 B지역이 위도상으로 더 많이 이동 하였다.
09-23. 그림은 해양 어느 지점의 퇴적층의 시추코어 시료를 분석하여 얻은 잔류자기 복각을 퇴적층의 연령과 심도에 따라 나타낸 것이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
<보 기>
ㄱ. 복각이 심도에 따라 (＋)와 (－) 값을 나타내는 이유는 판의 이동 때문이다.
ㄴ. 심도 900∼950cm의 퇴적층이 자화될 당시 이 지점은 남반구에 위치하였다.
ㄷ. 65만 년 전 퇴적 당시 고지자기 북극과 남극 방향은 현재 지자기극의 방향과 반대이다.
ㄹ. 시추 지점의 위치는 북반구에 있다.
① ㄱ ② ㄴ ③ ㄹ
④ ㄱ, ㄴ ⑤ ㄷ, ㄹ
06-21. 북위 30°에 분포하는 암석의 고지자기 측정 결과 복각이 -63.5°로 나타났으며, 방사성 연대 측정 결과 암석의 연령은 7천 5백 만 년이었다. 이 자료가 판구조론을 뒷받침하는 증거로 어떻게 활용될 수 있는지 설명하고, 자료를 해석할 때 고려할 점을 쓰시오. [2점]
· 설명 :
· 고려할 점 :
지구자기장(물질의 자화-물질의 자기 특성)
19-A-4. 그림 (가)와 (나)는 자기 위도 45°에 위치한 두 인접 지역에서 측정한 중력 이상과 자기 이상을 나타낸 것이고,
<자료>는 이를 분석한 결과이다. 이 지역이 자기 위도상 북반구 또는 남반구 중 어디에 위치하는지 쓰고, 괄호 안에 공통으로 들어갈 용어를 쓰시오. (단, 지구 자기장은 정상 상태이고, (가)와 (나)의 퇴적암은 동일하며, 모든 암체의 잔류 자기장은 없다고 가정한다.) [2점]
<자 료>
중력 이상()은 실측 중력 크기에서 표준 중력 크기를 뺀 값이며, 자기 이상()은 전체 지구 자기장 크기에서 지구 고유 자기장 크기를 뺀 값이다. 남북을 가로지르는 중력 이 상과 자기 이상 곡선을 해석했을 때, A는 주변보다 밀도가 높고 ( )의 부호가 양(+)인 강자성의 특징을 가지며, B는 주변보다 밀도가 낮고 ( )의 부호가 음(-)인 반자성의 특징을 가진다.
14-A-기입8. 그림은 어느 지역에서 자력탐사를 한 결과를 나타낸 것이다. 퇴적암은 균질한 물질로, A는 단일 광물 암체로 되어 있고, 잔류자기장은 모두 없는 것으로 가정한다. 그래프의 수평축은 거리이다. 는 지구 고유 자기장이고, 는 중력 이다. A의 자성을 쓰시오.[2점]
지구자기장(물질의 자화-자화의 유형-잔류자화)
15-A-서술3. 고지자기 연구에서는 암석에 기록된 잔류자기가 생성 당시에 획득된 1차 잔류자기인지, 또는 재자화된 2차 잔류자기 인지를 판단하기 위하여 다양한 야외 시험(field test)을 실시 한다.
그림은 고지자기 연구를 수행한 어느 지역의 지질단면도이다.
확대된 그림에 표시된 화살표는 단계적 자기소거(magnetic cleaning) 과정을 통하여 얻은 암석의 특성잔류자기 방향이다.
B층에 기록된 잔류자기가 1차 잔류자기인지 또는 2차 잔류자기 인지를 ‘상부 지층의 역’과 ‘관입암 및 주변부’의 잔류자기 방향을 모두 고려하여 판별하고, 그 근거를 쓰시오. [5점]
95-16. [그림]은 아이슬란드 남서부의 해령 부근에서 측정한 고지자기 이상을 나타낸 것이다. 이곳에서 해저확장의 평균속력을 가장 바르게 나타낸 것은?
① 1.2 cm/년 ② 4.3 cm/년 ③ 6.4 cm/년 ④ 8.1 cm/년
지구자기장(유도자기이상의 해석)
13-23. 그림 (가)와 (나)는 A, B 암체에 대한 자기이상과 중력 이상을 나타낸 것이다. 암체 주변은 같은 물질로 되어 있으며, 잔류자기장은 없는 것으로 가정한다. 는 지구고유자기장 이고, 자기이상은 전체 지구자기장 크기에서 지구고유자기장 크기를 뺀 값이며, 그래프의 수평축은 거리이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [1.5점 ]
<보 기>
ㄱ. A는 B보다 밀도가 높다.
ㄴ. B는 상자성적 특성을 지닌다.
ㄷ. A와 B는 자기적도의 남쪽에 위치한다.
① ㄱ ② ㄴ ③ ㄱ, ㄷ ④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
08-13. 그림(가)와 (나)는 같은 위도 상의 인접한 두 지역에서 탄성파 탐사를 포함한 복합탐사로 알아낸 지하 구조를 나타낸 것이다. 이 구조들은 관입 형태는 동일하지만, 관입체는 화강암과 암염돔으로 서로 다르다. 이 구조들을 둘러싼 주위 물질은 전형적인 쇄설성 퇴적암으로 서로 같다. 이때, 두 지역에서 나타날 수 있는 부게중력이상g의 변화를 A-B방향으로 그림(다)와 (라)에 각각 그리시오. 또한 그림(마)와 (바)처럼 자기이상 의 변화가 두 지역에서 서로 다르게 나타나는 이유를 쓰시오.(단, 그림에서 벡터 는 그 지역에서의 지구 고유자기장 방향을, 벡터 g는 중력 방향을 나타내고, 그래프의 수평축은 거리이다.) [4점]
· 자기이상의 변화가 서로 다른 이유:
지구 내부 에너지(열류량)
17-A-11. 그림은 서로 다른 두 중앙 해령에서 생성되어 확장하고 있는 해양 지각 A, B에 대하여 해령 축으로부터 거리에 따른 자기 이상을 나타낸 것이다. 자기 이상대의 폭 a와 b가 서로 다른 이유를 설명하시오. 또한 해령 축으로부터 같은 거리에 있는 ㉠ 지점에서 해양 지각 A와 B의 지각 열류량을 비교 하고, 그 이유를 설명하시오. [4점]
12-23. 표는 두 시추공 A와 B의 지온과 열류량을 나타낸 것이다.
A, B 중 하나는 규암 지역에, 다른 하나는 각섬암 지역에 위치한다.
구분 심도별 지온(℃) 열류량
(Wm-2) 50m 100m 150m 200m
시추공 A 18.0 19.5 21.0 22.5 0.09 시추공 B 17.9 18.8 19.9 21.0 0.10 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [1.5점]
<보 기>
ㄱ. 지온 경사는 A 지역보다 B 지역에서 크다.
ㄴ. A 지역의 열전도도는 W m ℃ 이다.
ㄷ. B는 규암 지역에 위치한다.
① ㄴ ② ㄷ ③ ㄱ, ㄴ
④ ㄱ, ㄷ ⑤ ㄴ, ㄷ
