23 72 5권 중 2권

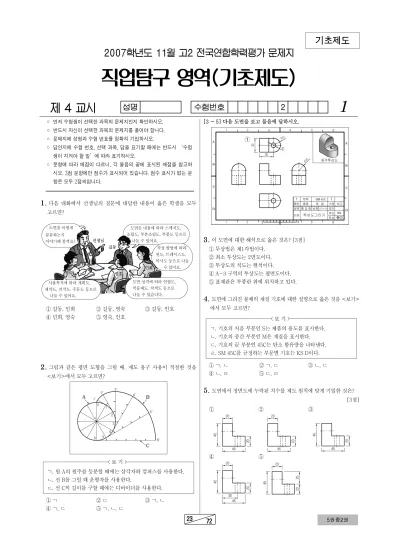

2007학년도 11월 고2 전국연합학력평가 문제지
직업탐구 영역(기초제도)
제 4 교시
성명
수험번호
2
1
◦ 먼저 수험생이 선택한 과목의 문제지인지 확인하시오.
◦ 반드시 자신이 선택한 과목의 문제지를 풀어야 합니다.
◦ 문제지에 성명과 수험 번호를 정확히 기입하시오.
◦ 답안지에 수험 번호, 선택 과목, 답을 표기할 때에는 반드시 ‘수험
생이 지켜야 할 일’에 따라 표기하시오.
◦ 문항에 따라 배점이 다르니, 각 물음의 끝에 표시된 배점을 참고하
시오. 3점 문항에만 점수가 표시되어 있습니다. 점수 표시가 없는 문
항은 모두 2점씩입니다.
1.
다음 대화에서 선생님의 질문에 대답한 내용이 옳은 학생을 모두
고르면?
도면을 어떻게
분류하는지
이야기해 볼까요?
도면은 내용에 따라 스케치도,
조립도, 부분조립도, 부품도 등으로
나눌 수 있어요.
작성 방법에 따라
원도, 트레이스도,
복사도 등으로 나눌
수 있어요.
사용목적에 따라 계획도,
제작도, 견적도, 주문도 등으로
나눌 수 있어요.
도면 성격에 따라 연필도,
먹물제도, 착색도 등으로
나눌 수 있습니다.
선생님
길동
민희
인호
영숙
① 길동, 민희 ② 길동, 영숙 ③ 길동, 인호
④ 민희, 영숙 ⑤ 영숙, 인호
2.
그림과 같은 평면 도형을 그릴 때, 제도 용구 사용이 적절한 것을
<보기>에서 모두 고르면?
보 기
ㄱ. 원 A의 원주를 등분할 때에는 삼각자와 컴퍼스를 사용한다.
ㄴ. 선 B를 그릴 때 운형자를 사용한다.
ㄷ. 선 C의 길이를 구할 때에는 디바이더를 사용한다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ
④ ㄱ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
[3 ~ 5] 다음 도면을 보고 물음에 답하시오.
3.
이 도면에 대한 해석으로 옳은 것은? [3점]
① 투상법은 제1각법이다.
② 최소 투상도는 2면도이다.
③ 투상도의 척도는 현척이다.
④ A-3 구역의 투상도는 평면도이다.
⑤ 표제란은 부품란 위에 위치하고 있다.
4.
도면에 그려진 물체의 재질 기호에 대한 설명으로 옳은 것을 <보기>
에서 모두 고르면?
보 기
ㄱ. 기호의 처음 부분인 S는 제품의 용도를 표시한다.
ㄴ. 기호의 중간 부분인 M은 재질을 표시한다.
ㄷ. 기호의 끝 부분인 45C는 탄소 함유량을 나타낸다.
ㄹ. SM 45C를 규정하는 부문별 기호는 KS D이다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
5.
도면에서 정면도에 누락된 치수를 제도 원칙에 맞게 기입한 것은?
[3점]
① ② ③
④ ⑤
기초제도
2
직업탐구 영역(기초제도)
5권 중 2권
24 72
6.
다음 (가), (나)에 해당하는 내용을 바르게 짝지은 것은?
선의 종류 가는 실선 불규칙한 파형의 가는 실선
선의 형태
선의 명칭 ( 가 ) 파단선
선의 용도 수면, 유면 등의 위치를 표시 ( 나 )
(가) (나)
① 기준선 대상물의 일부를 떼어 낸 경계를 표시
② 기준선 단면의 무게 중심을 나타내기 위해 사용
③ 지시선 단면의 무게 중심을 나타내기 위해 사용
④ 수준면선 대상물의 일부를 떼어 낸 경계를 표시
⑤ 수준면선 가공 부분을 이동하는 특정 위치를 나타낼 때 사용
7.
다음 투상도의 입체도로 알맞은 것은? [3점]
① ② ③
④ ⑤
8.
다음 (가), (나)를 전개도로 그리는 방법에 대한 설명으로 옳은 것을
<보기>에서 모두 고르면? [3점]
보 기
ㄱ. (가)의 전개도에서 빗변의 실제 길이를 구한다.
ㄴ. (나)의 전개도에서 원둘레 길이는 지름×π 값으로 구한다.
ㄷ. (가), (나)는 평행선법을 이용한다.
① ㄱ ② ㄷ ③ ㄱ, ㄴ
④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
9.
그림은 어떤 물체를 제3각법으로 나타낸 투상도의 일부이다. (가)의
투상도로 옳은 것은?
① ② ③
④ ⑤
10.
다음 투상도에서 치수 보조 기호에 대한 설명으로 옳은 것은?
① □80은 이론적으로 정확한 치수를 나타낸 것이다.
② R5는 호의 지름이 5㎜ 임을 나타낸 것이다.
③ C4는 45° 모떼기가 4군데 있음을 나타낸 것이다.
④ 30의 치수 앞에 생략된 치수 보조 기호는 SR이다.
⑤ (150)은 참고 치수를 나타낸 것이다.
11.
다음 제3각법으로 나타낸 정투상도의 입체도로 옳은 것은? [3점]
① ② ③
④ ⑤
기초제도
3
직업탐구 영역(기초제도)
25 72 5권 중 2권
12.
컴퍼스와 삼각자를 이용하여 ∠AOB를 등분하려고 한다. 작도가
가능한 것을 <보기>에서 모두 고르면? [3점]
보 기
ㄱ. 각의 2등분 ㄴ. 각의 3등분 ㄷ. 각의 4등분
① ㄱ ② ㄴ ③ ㄱ, ㄷ
④ ㄴ, ㄷ ⑤ ㄱ, ㄴ, ㄷ
13.
그림과 같은 물체를 제3각법으로 나타낼 때, 평면도로 옳은 것은?
(단, 화살표 방향을 정면으로 한다.)
① ② ③
④ ⑤
14.
그림 (가), (나)의 투상도에 대한 설명으로 옳은 것을 <보기>에서
모두 고르면? [3점]
(가) (나)
보 기
ㄱ. (가)는 직각으로 만나는 3개의 모서리는 각각 120°를 이룬다.
ㄴ. (가)는 정면, 평면, 측면이 하나의 투상도에서 가장 잘 표현된다.
ㄷ. (나)는 물체의 정면 모양이 실제 모양대로 표현된다.
ㄹ. (나)는 원근감 있게 잘 표현된다.
① ㄱ, ㄷ ② ㄴ, ㄹ ③ ㄱ, ㄴ, ㄷ
④ ㄱ, ㄷ, ㄹ ⑤ ㄴ, ㄷ, ㄹ
15.
다음 (가), (나)에 해당하는 치수 기입이 옳은 것을 투상도에서
골라 바르게 짝지은 것은? [3점]
(가) 원주상의 두 점을 연결한 선분 또는 호의 양끝을 이은 선분
(나) 한 점에서 갈라진 두 직선의 벌어진 크기이며, 단위로 도,
분, 초를 사용
(가) (나)
① A D
② A E
③ B C
④ B E
⑤ D C
16.
다음 스퍼 기어의 투상도로 옳은 것은?
① ②
③ ④
⑤
기초제도
4
직업탐구 영역(기초제도)
5권 중 2권
26 72
17.
그림 (가), (나)의 스케치법에 대한 설명으로 옳은 것을 <보기>
에서 모두 고르면? [3점]
(가) (나)
보 기
ㄱ. (가)는 물체를 용지 위에 올려놓고 외형을 따라 그리는 방법
이다.
ㄴ. (나)는 물체를 측정하여 용지에 외형을 그린 후 광명단을 칠
하는 방법이다.
ㄷ. (가)와 (나)는 스케치할 면이 불규칙한 경우에 사용하는 방법
이다.
ㄹ. (가)와 (나)는 물체의 실제 크기로 스케치하는 방법이다.
① ㄱ, ㄴ ② ㄱ, ㄹ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
18.
그림 (가), (나)에 그려진 단면도에 대한 설명으로 옳은 것을
<보기>에서 골라 바르게 짝지은 것은?
(가) (나)
보 기
ㄱ. 물체의 절단면을 90° 회전시켜 나타내었다.
ㄴ. 물체를 계단 모양으로 절단하여 한 면에 나타내었다.
ㄷ. 상하 또는 좌우 대칭인 물체를 1/4절단하여 나타내었다.
ㄹ. 물체의 일부분을 절단하여 필요한 내부 모양을 나타내었다.
(가) (나)
① ㄴ ㄱ
② ㄴ ㄷ
③ ㄹ ㄱ
④ ㄹ ㄴ
⑤ ㄹ ㄷ
19.
다음 투상도에 대한 설명으로 옳은 것을 <보기>에서 모두 고르면?
(단, 방안지 한 눈금의 간격은 5㎜이다.) [3점]
보 기
ㄱ. A부 확대도에서 (가)의 치수는 10㎜이다.
ㄴ. A부 확대도에서 (나)의 척도는 1:2이다.
ㄷ. 도면에 그려진 주투상도의 척도는 1:1이다.
ㄹ. 은 투상도의 길이가 치수에 비례하지 않음을 의미한다.
① ㄱ, ㄴ ② ㄱ, ㄷ ③ ㄴ, ㄷ
④ ㄴ, ㄹ ⑤ ㄷ, ㄹ
20.
다음은 수행 평가 보고서의 일부이다. (가)~(라)의 전기부품 조사
내용이 옳은 것을 모두 고르면?
① (가), (나) ② (가), (다) ③ (나), (다)
④ (나), (라) ⑤ (다), (라)
※ 확인사항
○ 문제지와 답안지의 해당란을 정확히 기입(표기)했는지 확인
하시오.
기초제도
