• 검색 결과가 없습니다.

«Y c lS ‡ ˜ m; c  \ ¥ Q : g+ s ÇX N Ëù m Ç ÷ m ÇP É b Ø U c lT c l8 ý ö n ÚV R Ë Ž ì ŏ Œ

N/A
N/A
Protected

Academic year: 2021

Share "«Y c lS ‡ ˜ m; c  \ ¥ Q : g+ s ÇX N Ëù m Ç ÷ m ÇP É b Ø U c lT c l8 ý ö n ÚV R Ë Ž ì ŏ Œ"

Copied!
5
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

” Ö

«Y c lS ‡ ˜ m; c   \ ¥ Q : g+ s ÇX N Ëù m Ç ÷ m ÇP É b Ø U c lT c l8 ý ö n ÚV R Ë Ž ì ŏ Œ

T

¦ g ` @ · * × < ø ¶ BZ 9 

∗ y

© œ" é ¶ @ /† < Ɠ § Ó ü t o † < Æõ , ð  r…  ; 200-701 (2005¸   10 Z 4 12{ 9  ~ à Î6 £ §)

‘ :

r ƒ  ½ ¨\ " f  H  | ¾ Ó_   Ø ÔŒ 4 H (Ar) Ü ¼– Ð  B$ 3  ) a  { 9 E $ ™ (SiH

4

) Û ¼\  ¦  6   x # Œ e  ¦  Ý ¼   o† < Æ l



© œ 7 £ x ‚ Ã Ì (PECVD)\  _ K  p [ j  & ñ | 9  z  ´o – B H ~ à Ì} Œ •`  ¦ ] j› ¸ % i Ü ¼ 9, 7 £ x ‚ à Ìr ç ß –\    É r ~ à Ì} Œ •_  Ó ü t$ í `  ¦ F

g À Òp W 1’  H Û ¼, € Œ ™„  l „  • ¸• ¸, Raman x 9 È Òõ „   ‰ & ³p  â (TEM)`  ¦ s 6   x # Œ ƒ  ½ ¨ % i  . 7 £ x ‚ à Ìr ç ß – s

 7 £ x  ½ + Éà º2 Ÿ ¤   & ñ | 9   © œ\  _ ô  Ç Ó ü t o & h  : £ ¤$ í s  Ä º[ j >       H  1 l x[ þ t s  › ' a8 £ ¤ ÷ &% 3  .  Ö ¸$ í  o \ 



-t _  y Œ ™™ è, 0.9 eV   H % ƒ_  F g À Òp W 1’  H Û ¼_  7 £ x  x 9 520 cm

−1

  H % ƒ_  Raman [ jl _  7 £ x . ¢ ¸ô  Ç é ß –

€

  TEM 8 £ ¤& ñ   õ    & ñ | 9   © œ“ É r % i  " é ¶Þ  ¦ + þ AI – Ð $ í  © œ   H  1 l x`  ¦   ? /% 3  . 7 £ x ‚ à Ìr ç ß –_  7 £ x \ 

 É

r ~ à Ì} Œ •_  Ó ü t o & h  : £ ¤$ í    o  H   & ñ | 9   © œs  % i  " é ¶Þ  ¦ + þ AI – Ð $ í  © œ† < Ê\     ~ à Ì} Œ •? /_    & ñ | 9  © œ_  ^ ‰

&

h  q Ö  ¦ s  Z  }  t l  M :ë  H Ü ¼– Ð s K   ) a  .

PACS numbers: 73

Keywords: p [ j  & ñ | 9  z  ´o – B H, à º™ è,   & ñ { 9

I. " e  ] Ø

p

[ j  & ñ | 9  z  ´o – B H (µc-Si) ~ à Ì} Œ •“ É r q & ñ | 9  z  ´o – B H (a- Si : H) õ  ° ú  “ É r ~ ½ ÓZ O Ü ¼– Ð ] j› ¸÷ & 9 [1, 2], Z  }“ É r „   s 1 l x

•

¸, Z  }“ É r F g î ß –& ñ $ í x 9 Z  }“ É r  © œ  © œ f  ¨ à º$ í `  ¦ t “ ¦ e ”



 [3-6].   " f ‰ & ³F  I € ª œ„  t   ~ à Ì} Œ • à Ô ½ ™t Û ¼' ü < ° ú

“ É

r @ / €  & h  „   ™ è  ] j› ¸\  e ” # Q q & ñ | 9  z  ´o – B H ~ à Ì} Œ •_

@

/^ ‰ ì ø ͕ ¸^ ‰ F « і Ð" f p [ j  & ñ | 9  z  ´o – B H \  › ' a ô  Ç ƒ  ½ ¨

  Ö ¸ µ 1 Ïy  ”  ' Ÿ ÷ &“ ¦ e ”  . Õ ª Q   f ”  ~ à Ì} Œ •_  + þ A$ í B j

&

m 7 £ § s  ¢ - a„  y  ½ ©" î ÷ &t  · ú §“ ¦ e ”  .

p

[ j  & ñ | 9  z  ´o – B H ~ à Ì} Œ •“ É r q & ñ | 9  z  ´o – B H  „ ½ Ó\    & ñ { 9

  ” > r F    H q ç  H| 9 $ í Ó ü t| 9 s  9, Û  æ  Òô  Ç Ã º™ è ¨ 8 Š â 5

Å

q \ " f  { 9 E $ ™ Û ¼\  ¦  6   x # Œ PECVD ~ ½ ÓZ O Ü ¼– Ð ] j› ¸

 )

a  .   " f p [ j  & ñ | 9  z  ´o – B H _  + þ A$ í B j& m 7 £ § • ¸ à º

™

è o › ' aº   # Œ ] jr ÷ &“ ¦ e ”  . Tsai 1 p x [7]“ É r ~ à Ì} Œ • 7 £ x ‚ à Ìõ  Ã

º™ è e  ¦  Ý ¼ \  _ ô  Ç ~ à Ì} Œ • 7 £ x ‚ Ã Ì ³ ð€  _   Òd ”  (etching)



s _  ç  H+ þ A\  _ ô  Ç   & ñ { 9  _  Ò q t$ í x 9 $ í  © œ`  ¦ ] jr

%

i “ ¦, Shibata 1 p x [8] õ  Nakamura 1 p x [9]“ É r ~ à Ì} Œ •_  ! QF K ³ ð

€

  5 Å q Ü ¼– Ð [ þ t # Qç ß – à º™ è" é ¶  \  _ K  q & ñ | 9   © œs  ½ ¨› ¸s

¢ -

a`  ¦ # Œ   & ñ  © œÜ ¼– Ð   s ÷ &# Q p [ j  & ñ | 9  z  ´o – B H ~ Ã Ì }

Œ

•s  + þ A$ í  ) a  “ ¦ ] jr ô  Ç  e ”  . ¢ ¸ô  Ç Matsuda [10]“ É r ~ Ã Ì }

Œ

• $ í  © œ ³ ð€     H % ƒ\  ” > r F    H  | ¾ Ó_  à º™ è\  _ K  ~ à Ì} Œ • Ò q

t$ í  n º ú ˜_  ³ ð€   S X ‰ í ß –$ í s  7 £ x  # Œ p [ j  & ñ | 9  z  ´ o

– B H ~ à Ì} Œ •s  + þ A$ í  ) a  “ ¦ ] jr ô  Ç   e ”  .

E-mail: [email protected]

ô

 Ǽ #  Asano [11]ü < Saito 1 p x [12]“ É r à º™ è_  % i ½ + É\  › ' a K

   É r ] jî ß –`  ¦ “ ¦ e ”  . Õ ª[ þ t“ É r à º™ è e  ¦  Ý ¼  q

&

ñ | 9  z  ´o – B H ~ à Ì} Œ •`  ¦  Òd ”  # Œ µc-Si : H ~ à Ì} Œ •`  ¦ + þ A$ í



 H ì  r     n º ú ˜`  ¦ µ 1 ÏÒ q tr v “ ¦ s [ þ t`  ¦ s 1 l x r ( ” Ü ¼– Ð" f µc-Si : H ~ à Ì} Œ •s  + þ A$ í ÷ &• ¸2 Ÿ ¤ ô  Ç “ ¦ ] jr  “ ¦ e ”  . s



 H 0 A\  l Õ ü t ô  Ç µc-Si : H ~ à Ì} Œ • + þ A$ í \  e ” # Q" f à º™ è_  f ”  ] X

& h  % i ½ + ɏ : r õ  C u ÷ &  H  כ Ü ¼– Ð, à º™ è ü @\    É r  B$ 3   Û

¼\  ¦  6   x # Œ µc-Si : H ~ à Ì} Œ •s  ] j› ¸ | ¨ c à º e ” 6 £ §`  ¦ _ p  ô

 Ç . s ü < › ' aº   # Œ à º™ è@ /’    Ø ÔŒ 4 H (Ar) Ü ¼– Ð  B$ 3  ) a



{ 9 E $ ™ Û ¼\  ¦  6   x # Œ µc-Si : H ~ à Ì} Œ •_  ] j› ¸ x 9 : £ ¤$ í

\

 › ' a ô  Ç ƒ  ½ ¨  õ [ þ t s  ˜ Г ¦÷ &“ ¦ e ”   [13-15]. Õ ª Q    f ”

  Ø ÔŒ 4 H  B$ 3 Ü ¼– Ð ] j› ¸  ) a µc-Si : H ~ à Ì} Œ •_  ~ à Ì} Œ • + þ A$ í B

j& m 7 £ § õ  Ó ü t o & h  : £ ¤$ í \  › ' a ô  Ç ƒ  ½ ¨  Ò7 á ¤ ô  Ç z  ´& ñ Ü ¼

–

Ð s \  › ' a ô  Ç ƒ  ½ ¨ € 9 כ ¹ô  Ç z  ´& ñ s  .

‘

: r ƒ  ½ ¨\ " f  H  Ø ÔŒ 4 H Ü ¼– Ð  B$ 3  ) a  { 9 E $ ™ Û ¼\  ¦   6



x # Œ µc-Si : H ~ à Ì} Œ •`  ¦ ] j› ¸ % i Ü ¼ 9, 7 £ x ‚ à Ìr ç ß –\ 

 É

r ~ à Ì} Œ •_  Ó ü t o & h  : £ ¤$ í `  ¦ ƒ  ½ ¨ % i  . 7 £ x ‚ à Ìr ç ß –s  7 £ x

†

< Ê\     µc-Si : H ~ à Ì} Œ •_  : £ ¤$ í s  & h & h   8 Ä º[ j >

   H  1 l x`  ¦ › ' a8 £ ¤ % i  .

II. ÷ m Ç] M öU ê s0 n É

‘

: r ƒ  ½ ¨\   6   x ) a p [ j  & ñ | 9  z  ´o – B H ~ à Ì} Œ •“ É r  Ø ÔŒ 4 H (Ar) õ   { 9 E $ ™ (SiH

4

) _  ™ D ¥ ½ + ËÛ ¼\  ¦  6   x # Œ e  ¦  Ý ¼



o† < Æl  © œ7 £ x ‚ Ã Ì (PECVD)\  _ K  ] j Œ • % i  . 13.56 MHz,

-45-

(2)

20W [ jl _   n š ¸ ”  1 l x à º (RF) “ §À Ó\  ¦  6   x % i Ü ¼ 9,

—

¸Ž  H 7 £ x ‚ à ̛ ¸| “ É r 1 l x{ 9  >  Ä »t  “ ¦ 7 £ x ‚ à Ìr ç ß – ë ß –`  ¦ ² ú ˜ o

 # Œ r « Ñ\  ¦ ] j› ¸ % i  . | 9 | ¾ Óâ ì2 £ § › ¸] X l  (MFC)\  ¦



6   x # Œ  Ø ÔŒ 4 H õ   { 9 E $ ™ Û ¼\  ¦ y Œ •y Œ • 100 sccmõ  4 sccm Ü ¼– Ð â ì2 £ §Ö  ¦`  ¦ “ ¦& ñ # Œ ¿ º Û ¼\  ¦ ™ D ¥ ½ + Ë % i Ü ¼ 9, r

« Ñ ] j› ¸ ×  æ _  ì ø Í6 £ x l  ? /_  · ú š§ 4 “ É r 1 Torr – Ð Ä »t  % i



. ~ à Ì} Œ • 7 £ x ‚ à Ì6   x l ó ø ÍÜ ¼– Ð Corning 7059 Ä »o \  ¦  6   x

%

i Ü ¼ 9, r « Ñ] j› ¸ r  l ó ø Í_  “ : r • ¸  H 220

C – Ð Ä »t  % i



. ~ à Ì} Œ •_  ¿ ºa   H é ß –€   È Òõ „    ”  `  ¦  6   x # Œ 8 £ ¤& ñ

% i Ü ¼ 9 þ j7 á x ¿ ºa – РÒ'  % 3 “ É r ~ à Ì} Œ •_  7 £ x ‚ à ÌÖ  ¦“ É r 7 £ x ‚ Ã Ì r

ç ß –\  › ' a > \ O s  €  • 3 ˚ A/sec – Ð { 9 & ñ % i  .

F

g À Òp W 1’  H Û ¼(PL)  H ó ¡ šµ ¢ § Û ¼\  ¦ s 6   x ô  Ç F G $ “ : r  © œu

\

 ¦  6   x # Œ 15K\ " f 488 nm_  Ar

+

Y Us $ \  ¦ s 6   x K  PL`  ¦ Ä »• ¸ % i Ü ¼ 9, Ó  o^ ‰| 9 ™ è– Ð Í ‰ ty Œ •  ) a Ge  Ž Ø  ¦ l \  ¦   6



x # Œ Lock-in ~ ½ ÓZ O Ü ¼– Ð 8 £ ¤& ñ % i  .  ë ß – Û ¼& 7 ˜à Ô! 3 “ É r z

´“ : r \ " f 514.5 nm_  Ar

+

Y Us $  y n C`  ¦  6   x # Œ 8 £ ¤& ñ

% i Ü ¼ 9 F g  Ž Ø  ¦ l – Ѝ  H Ó  o^ ‰| 9 ™ è– Ð Í ‰ ty Œ •  ) a CCD  Ž Ø  ¦ l

\  ¦  6   x % i  . € Œ ™„  l „  • ¸• ¸  H · ú ˜À Òp ³ o u`  ¦ 7 £ x ‚ à Ìr &

Fig. 1. Dark conductivities plotted as a function of in- verse temperature (Fig. 1a), and dark conductivities measured at 300 K and activation energies (Fig. 1b) for microcrystalline silicon films prepared at different depo- sition time.

¿

º „  F G`  ¦ ë ß –Ž  H  6 £ § í  HF K‚  `  ¦ “ É r] X ‚ à Ì] j– Р ҂ à Ìr †   Ê ê,

”

 / B N  © œI \ " f “ : r • ¸\  ¦ 200

C  t  `  ¦  9Šғ ¦ 2r ç ß –& ñ • ¸

\ P

% ƒo \  ¦ ô  Ç Ê ê, 1

C/1min _  q Ö  ¦ – Ð “ : r • ¸\  ¦ y Œ ™™ èr v

€

 " f „  l „  • ¸• ¸\  ¦ 8 £ ¤& ñ % i  . ~ à Ì} Œ •_  p [ j½ ¨› ¸ü < ¿ º a

  H 220 keV – Ð  Œ •1 l x ÷ &  H Jeol  _  — ¸4 S q JEM2010 È Òõ

„

  ‰ & ³p  â (TEM)`  ¦  6   x # Œ ì  r$ 3  % i  .

III. ÷ m Ç] M ö+ s ÇÊ Ý õ m Í ‚ º8 ý

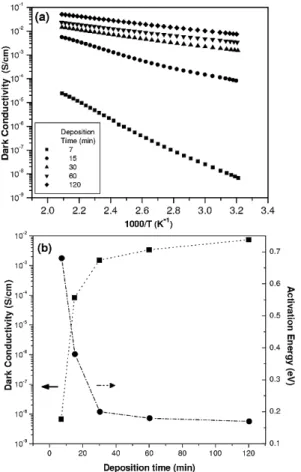

Fig. 1(a)  H 7 £ x ‚ à Ìr ç ß –`  ¦ ² ú ˜o  # Œ ] j› ¸  ) a r « Ñ[ þ t _

“

: r • ¸\    É r € Œ ™„  l „  • ¸• ¸(σ

d

) _  Arrhenius Õ ªA á Ôs  9, Fig. 1(b)  H 300 K \ " f 8 £ ¤& ñ ô  Ç € Œ ™„  l „  • ¸• ¸ü <  Ö ¸$ í  o

\

 -t  (E

a

)\  ¦    · p  כ s  . 7 £ x ‚ à Ìr ç ß –s  7 £ x † < Ê\ 



 € Œ ™„  l „  • ¸• ¸  H  Ø Ô>  7 £ x    & h   7 £ x Ö  ¦ s  é  H



o÷ &  H  ⠆ ¾ Ó`  ¦   ? /“ ¦ e ”  . ì ø ̀   7 £ x ‚ Ã Ì r ç ß –s  7 £ x † < Ê

\

     Ö ¸$ í  o \  -t   H  Ø Ô>  y Œ ™™ è   & h   y Œ ™™ èÖ  ¦ s

 é  H  o÷ &  H  ⠆ ¾ Ó`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . Fig. 1(b)\ " f ˜ Ð1 p w s

 300 K\ " f € Œ ™„  l „  • ¸• ¸ ° ú כ“ É r @ /| Ä Ì 10

−3

S/cm  t  7

£

x   9  Ö ¸$ í  o \  -t   H 0.17 eV  t  y Œ ™™ è† < Ê`  ¦ · ú ˜ à º e ”

 . s ü < ° ú  “ É r 300 K _  € Œ ™„  l „  • ¸• ¸ ° ú כõ   Ö ¸$ í  o \ 



-t   H q & ñ | 9  z  ´o – B H _  ° ú כ (σ

d

∼ 10

−9

S/cm, E

a

∼ 0.8 eV) õ  B Ä º   É r  כ s  9 p [ j  & ñ | 9  z  ´o – B H _  : £ ¤$ í õ  B  Ä

º Ä »   . : £ ¤ y    & ñ { 9  _  ^ ‰& h q Ö  ¦ s  70 % s  © œ“

˜

Ð: Ÿ x _  PECVD ~ ½ ÓZ O `  ¦  6   x # Œ à º™ è B$ 3 Ü ¼– Ð ] j› ¸  ) a p

[ j  & ñ | 9  z  ´o – B H ~ à Ì} Œ •\ " f › ' a8 £ ¤ ÷ &  H   õ ü < Ä »    [16, 17]. s  Qô  Ç   õ   H ° ú  “ É r 7 £ x ‚ à ̛ ¸| `  ¦  6   x # Œ ~ à Ì} Œ •

`

 ¦ ] j› ¸  8 • ¸ 7 £ x ‚ à Ìr ç ß –s  7 £ x † < Ê\     ~ à Ì} Œ • ? /_

Fig. 2. Photoluminescence spectra measured at 15 K for

microcrystalline silicon films prepared at different depo-

sition time.

(3)



& ñ | 9   © œ_  ^ ‰& h q Ö  ¦ s  7 £ x † < Ê`  ¦ _ p ô  Ç . Fig. 2  H 7 £ x

‚ Ã

Ìr ç ß –`  ¦ ² ú ˜o  # Œ ] j› ¸  ) a r « Ñ[ þ t _  PL Û ¼& 7 ˜à Ô! 3 `  ¦

 · p  כ Ü ¼– Ð PL 8 £ ¤& ñ “ : r • ¸  H 15 K s  . 7 £ x ‚ à Ìr ç ß –s  7 £ x

½

+ Éà º2 Ÿ ¤ 1.3 eV   H % ƒ_  PL [ jl   H y Œ ™™ è  9 0.9 eV   H % ƒ_  PL [ jl   H 7 £ x    H  1 l x`  ¦ ^  ¦ à º e ”  . { 9 ì ø Í& h Ü ¼– Ð a-Si : H“ É r 1.3 eV   H % ƒ\  PL peak`  ¦   ? / 9 [18] µc-Si : H

“

É r 0.9 eV   H % ƒ\  PL peak\  ¦    · p  [19, 20].   " f Fig. 2 _    õ   H Fig. 1 _  „  l & h  : £ ¤$ í õ   ð ø Ít – Ð 7 £ x

‚ Ã

Ìr ç ß –s  7 £ x † < Ê\     ~ à Ì} Œ • ? /_    & ñ | 9   © œ_  ^ ‰& h q  Ö

 ¦ s  7 £ x ô  Ç   H  כ `  ¦ _ p ô  Ç . Fig. 1õ  2_    õ [ þ t“ É r 7

£

x ‚ à Ìr ç ß –s  7 £ x † < Ê\       & ñ | 9   © œ_  ^ ‰& h q Ö  ¦ s  7 £ x

½

+ É M : l @ /÷ &  H Ó ü t o & h  : £ ¤$ í õ  { 9 u ô  Ç .   " f z  ´] j ~ Ã Ì }

Œ

• ? /_    & ñ | 9   © œ_  ^ ‰& h q Ö  ¦ \     o e ”   H t   ë ß – Û ¼

&

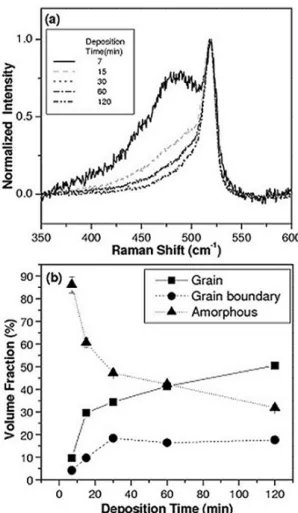

7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ # Œ S X ‰ “   % i  . Fig. 3(a)  H 7 £ x ‚ à Ìr ç ß –`  ¦

² ú

˜o  # Œ ] j› ¸  ) a ~ à Ì} Œ •[ þ t _   ë ß – Û ¼& 7 ˜à Ô! 3 `  ¦ 520 cm

−1

_



ë ß – [ jl – Ð d  ¦ ´ ú » ¡ § # Œ    · p  כ s  9, Fig. 3(b)  H

Fig. 3. Raman spectra normalized to the intensity of 520 cm-1 (Fig. 3a) and volume fractions of amorphous, crystalline, and grain boundaries (Fig. 3b) for micro- crystalline silicon films prepared at different deposition time.

ë

ß – Û ¼& 7 ˜à Ô! 3 `  ¦ 480 cm

−1

, 505 cm

−1

, 520 cm

−1

\  ×  æd ” `  ¦

° ú

  H 3 > h_  Gaussian † < Êà º– Ð ì  r K  # Œ y Œ •y Œ •_  €  & h `  ¦   6



x # Œ > í ß –ô  Ç y Œ •y Œ •_   © œs  „  ^ ‰ ^ ‰& h \ " f t    H ^ ‰

&

h q Ö  ¦`  ¦    · p  כ s  . # Œl " f 480 cm

−1

“ É r q & ñ | 9   © œ

\

 _ ô  Ç  ë ß – peak, 505 cm

−1

“ É r ± ú  · ú ˜Ñ ü t Y U (grain bound- ary) \  _ ô  Ç  ë ß – peak, 520 cm

−1

“ É r   & ñ | 9  © œ\  _ ô  Ç   ë

ß – peak_  0 Au s   [21]. 7 £ x ‚ à Ìr ç ß –s   © œ  ú ª“ É r r « Ñ_

 â

Ä º 480 cm

−1

  H % ƒ_   ë ß –[ jl   © œ@ /& h Ü ¼– Ð ß ¼>

z Œ ™`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . 7 £ x ‚ à Ìr ç ß –s  7 £ x † < Ê\     480 cm

−1

  H % ƒ_   ë ß – [ jl   H y Œ ™™ è €  " f 520 cm

−1

  H % ƒ_



ë ß –[ jl  y © œ >    z Œ ™`  ¦ S X ‰ “  ½ + É Ã º e ”  . 7 £ x ‚ à Ìr ç ß – s

 120ì  r“   r « Ñ\ " f  H q & ñ | 9   © œ\  _ ô  Ç Û ¼& 7 ˜à Ô! 3 “ É r   _

    t  · ú §“ ¦   & ñ | 9   © œ\  _ ô  Ç Û ¼& 7 ˜à Ô! 3 ë ß –s  y © œ

>

   z Œ ™`  ¦ · ú ˜ à º e ”  . s  Qô  Ç  1 l x“ É r Fig. 3(b) \ " f  8

¹

¡

¤ ì  r" î >  ^  ¦ à º e ”  . 7 £ x ‚ à Ìr ç ß –s  7ì  r“   r « Ñ_   â Ä º



& ñ | 9   © œ_  ^ ‰& h q Ö  ¦“ É r 10 % & ñ • ¸\  ¦ ˜ Ð% i t ë ß –, 7 £ x ‚ à Ìr  ç

ß –s  120ì  r“   r « Ñ\ " f  H 50 % – Ð 7 £ x  % i  . q & ñ | 9   © œ _

 ^ ‰& h q Ö  ¦“ É r 7 £ x ‚ à Ìr ç ß –s  7 £ x † < Ê\     90 %\ " f 30

% – Ð y Œ ™™ è† < Ê`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  . ô  Ǽ #  ± ú  · ú ˜Ñ ü t Y U_  ^ ‰& h q  Ö

 ¦“ É r œ íl \  ¦ ] jü @ Œ 4 H  _  7 £ x ‚ à Ìr ç ß –õ  Á º › ' a † < Ê`  ¦ ˜ Ð# Œ Å

ғ ¦ e ”  .

~ Ã

Ì} Œ •_  7 £ x ‚ Ã Ì › ¸|  x 9 $ í  © œ5 Å q • ¸(€  • 3 ˚ A/s)  { 9 & ñ † < Ê\ 

•

¸ Ô  ¦ ½ ¨ “ ¦ 0 A_  z  ´+ « >   õ [ þ t“ É r — ¸¿ º 7 £ x ‚ à Ìr ç ß –s  7 £ x

†

< Ê\       & ñ | 9   © œs  7 £ x    H  1 l x`  ¦ ˜ Ð# ŒÅ ғ ¦ e ”  .

s

 Qô  Ç   õ   H z  ´] j– Ð   & ñ | 9   © œ_  $ í  © œ + þ AI ü < B Ä º x 9  ] X

ô  Ç ƒ  › ' a$ í s  e ” 6 £ §`  ¦ _ p ô  Ç . Fig. 4  H 7 £ x ‚ à Ìr ç ß –s  15ì  r“   r « Ñ_  é ß –€   TEM  ”  s  .

Fig. 4. Cross-sectional transmission electron microscopic

image taken on the microcrystalline silicon film grown for

15 min.. Note that crystalline grains reveal an inverse

cone shape.

(4)

Figure \ " f ^  ¦ à º e ” 1 p w s    & ñ | 9   © œ_  $ í  © œ“ É r % i  " é ¶Þ  ¦ + þ

AI _  ½ ¨› ¸\  ¦ ° ú “ ¦ e ” 6 £ §`  ¦ · ú ˜ à º e ”  .   & ñ | 9   © œs  % i

"

é

¶Þ  ¦ + þ AI – Ð $ í  © œ† < Ê\     7 £ x ‚ à Ìr ç ß –s   ú ª“ É r r « Ñ_   â Ä

º  © œ@ /& h Ü ¼– Ð   & ñ | 9   © œ_  ^ ‰& h q Ö  ¦ s  ± ú Ü ¼ 9   " f q

& ñ | 9   © œ_  Ó ü t o & h  : £ ¤$ í s  Ä º[ j >     >   ) a  . ì ø Í

€

  7 £ x ‚ à Ìr ç ß –s  7 £ x ½ + Éà º2 Ÿ ¤   & ñ | 9   © œ_   © œ@ /& h  ^ ‰& h q  Ö

 ¦ s  7 £ x  “ ¦ s \       & ñ | 9   © œ\  _ ô  Ç Ó ü t o & h  : £ ¤$ í s

 Ä º[ j >     >   ) a  .

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H  { 9 E $ ™ (SiH

4

) ü <  Ø ÔŒ 4 H (Ar) ™ D ¥ ½ + Ë

Û

¼\  ¦  6   x # Œ e  ¦  Ý ¼   o† < Æ l  © œ 7 £ x ‚ Ã Ì (PECVD)\  _  K

 p [ j  & ñ | 9  z  ´o – B H ~ à Ì} Œ •`  ¦ ] j› ¸ % i Ü ¼ 9, 7 £ x ‚ à Ìr ç ß –

\

   É r ~ à Ì} Œ •_  Ó ü t o & h  : £ ¤$ í `  ¦ „  l „  • ¸• ¸, PL,  ë ß – Û ¼

&

7 ˜à Ô! 3  8 £ ¤& ñ `  ¦ : Ÿ x K  ƒ  ½ ¨ % i  . 7 £ x ‚ à Ìr ç ß –s  7 £ x † < Ê\ 



    & ñ | 9   © œ\  _ ô  Ç Ó ü t o & h  : £ ¤$ í s  Ä º[ jK t   H  1 l x

`

 ¦   ? /% 3  . s  Qô  Ç   õ   H p [ j  & ñ | 9  ~ à Ì} Œ •_    & ñ

| 9

  © œs  % i  " é ¶Þ  ¦+ þ AI – Ð $ í  © œ† < ÊÜ ¼– Ð" f 7 £ x ‚ Ã Ì r ç ß –s  7 £ x

†

< Ê\       & ñ | 9  © œ_   © œ@ /& h  ^ ‰& h q Ö  ¦ s  7 £ x  l  M : ë

 H“    כ Ü ¼– Ð s K   ) a  .

P

c p 8 ý ò k >

‘

: r ƒ  ½ ¨  H 2004¸  • ¸ y © œ" é ¶ @ /† < Ɠ § † < ÆÕ ü tƒ  ½ ¨› ¸$ í q _  t

"

é

¶ Ü ¼– Ð Ã º' Ÿ ÷ &% 3 6 £ §.

Y

c p w Š à U Ø ”  ô

[1] S. Usui and M. Kikuchi, J. Non-Cryst. Solids 34, 1 (1979).

[2] A. Matsuda, S. Yamasaki, K. Nakagawa, H. Okushi, K. Tanaka, S. Iizima, M. Matsumura and H. Ya- mamoto, Jpn. J. Appl. Phys. 19, L103 (1980).

[3] A. Fejfar, N. Beck, H. Stuchlikova, N. Wyrsch, P. Torres, J. Meier, A. Shah and J. Kocja, J. of NonCryst. Solids 227-230, 1006 (1998).

[4] J. Meier, R. Fluckiger and A. Shah, Appl. Phys.

Lett. 65, 860 (1994).

[5] G. Yue, B. Yan, J. Yang and S. Guha, Appl. Phys.

Lett. 86, 92103 (2005).

[6] J. Meier, P. Torres, R. Platz, S. Dubail, U. Knoll, J. A. Selvan, N. P. Vaucher, C. Hof, D. Fischer, A.

Shah, K. D. Ufert, P. Giannoules and J. Koehler, Mater. Res. Soc. Symp. Proc. 420, 3 (1996).

[7] C. C. Tsai, G. B. Anderson, R. Thompson and B.

Wacker, J. Non-Cryst. Solids 114, 151 (1989).

[8] N. Shibata, K. Fukuda, H. Ohtoshi, J. Hanna, S.

Oda and I. Shimizu, Mater. Res. Soc. Symp. Proc.

95, 225 (1987).

[9] N. Nakamura, K. Yoshino, S. Takeoka, and I.

Shimizu, Jpn. J. Appl. Phys., Part 1, 34, 442 (1995).

[10] A. Matsuda, J. Non-Cryst. Solids 59-60, 767 (1983).

[11] A. Asano, Appl. Phys. Lett. 56, 533 (1990).

[12] K. Saitho, K. Kondo, M. Fukawa, T. Nishimiya and M. Matsuda, Appl. Phys. Lett. 71, 3403 (1997).

[13] U. K. Das, P. Chaudhun and S. T. Kshirsagar, J.

Appl. Phys. 80, 5389 (1996).

[14] J. Y. Lee, D. H. Park and J. H. Yoon, J. Korean.

Phys. Soc. 43, 259 (2003).

[15] N. D. Gupta, P. P. Ray, P. Chaudhuri, U. K. Das, S. Vignoli and C. Jardin, Mater. Res. Soc. Symp.

Proc. 715, A20.7.1 (2002).

[16] P. Torres, J. Meier, R. Fluckiger, U. Knoll, J. A. A.

Selvan, H. Keppner, A. Shah, S. D. Littlewood, I.

E. Kelly and P. Giannoules, Appl. Phys. Lett. 69, 1373 (1996).

[17] J. H. Yoon, J. Mater. Res. 16, 1531 (2001).

[18] R. A. Street, Adv. in Phys. 30, 593 (1981).

[19] J.Y. Lee, D.H. Park and J.H.Yoon, J. Korean. Phys.

Soc. 43, 259 (2003).

[20] G. Yue, D. J. Lorentzen, L. Lin and D. Han, Appl.

Phys. Lett. 75, 492 (1999).

[21] S. Veprek, F. A. Sarott and Z. Iqbal, Phys. Rev. B

36, 3344 (1987).

(5)

Effects of the Deposition Time on the Physical Properties of Microcrystalline Silicon Films.

Gyu-Hyun Lee and Jong-Hwan Yoon

Department of Physics, College of Natural Sciences,

Kangwon National University, Chunchon 200-701 (Received 12 October 2005)

In this work, we investigated the effects of the deposition time on the physical properties in mi- crocrystalline silicon (¼c - Si) films prepared from highly argon-diluted silane gas by using plasma- enhanced chemical vapor deposition (PECVD). The physical properties were studied using dark con- ductivity, photoluminescence, Raman spectroscopy, and transmission electron microscopy (TEM) measurements. The physical characteristics caused by the crystalline phase become dominent with increasing deposition time: a decrease in the activation energy, an increase in the photoluminescence intensity near 0.9 eV, and an increase in the Raman intensity near 520 cm

−1

. Cross-sectional TEM micrographs showed that a crystalline phase with an inverse cone shape had been formed, resulting in an increase in the volume fraction of the crystalline phase with the deposition time.

PACS numbers: 73

Keywords: Microcrystalline silicon, Hydrogen, Crystallite

E-mail: [email protected]

수치

Fig. 1. Dark conductivities plotted as a function of in- in-verse temperature (Fig. 1a), and dark conductivities measured at 300 K and activation energies (Fig
Fig. 3. Raman spectra normalized to the intensity of 520 cm-1 (Fig. 3a) and volume fractions of amorphous, crystalline, and grain boundaries (Fig

참조

관련 문서

We also analyzed and will discuss the results, focusing upon the changes and the distributions of the views of pre-service physics teachers because of the course by gender.

The crystal structure of the grown epilayer was confirmed to be a cubic structure by using X- ray diffraction, and the optical properties of the layer were studied over a wide

The total cross-sections were obtained from the measured attenu- ation spectra and showed good agreement with the spectra in the ENDF-VI library.. The resonance peaks were the keys

In conclusion, the purposes of practical work were concentrated on content learning, the degree of openness was low, and practical works lacked the key components of

The photo-induced modifications in chalco- genide films include changes in density, hardness, rheological properties, chemical reactivity, and electrical and optical properties..

The composition of LixMn 2 O 4 films were analyzed using depth profile x-ray photoelectron spectroscopy (DXPS), and the results showed that the concentra- tion of Li in the

The evaluated dose rate from the soil around the excavated roof tiles and the tile themselves was found to be 4.31 ± 0.17 Gy/ka.. From the ratios of the paleodose to the dose rate,

The results of the reciprocity calibration of the standard microphones for three years showed that the pressure sensitivities were stable with an expanded uncertainty ( ±0.03 dB),
