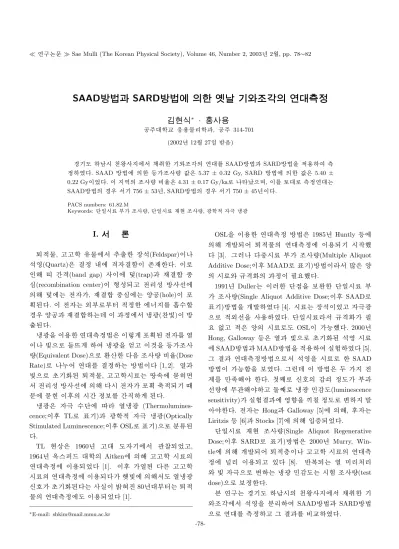

SAADU ê s0 n ÉÊ Ý SARDU ê s0 n É; c 8 ý X ¢ - ª o M Ñ ÷ ºP c l8 ý ì Å6 ¤X N Ë

(1)

SAADU ê s0 n ÉÊ Ý SARDU ê s0 n É; c 8 ý X ¢ - ª o M Ñ ÷ ºP c l8 ý ì Å6 ¤X N Ë

»g ` @ ¸ ^∗ · ý ¡ ÷ 7 B

/ B

N Å Ò@ / < Æ § 6 £ x6 xÓ ü t o < Æõ , / B N Å Ò 314-701 (2002¸ 12 Z 4 27{ 9 ~ Ã Î6 £ §)

â

l ¸ z r ;M g t \ " f G 2 [ô Ç l ü < ¸y _ @ /\ ¦ SAAD~ ½ ÓZ O õ SARD~ ½ ÓZ O ` ¦ & h 6 x # 8 £ ¤

&

ñ % i . SAAD ~ ½ ÓZ O \ _ ô Ç 1 p x ¸ | ¾ Ó ° ú כ É r 5.37 ± 0.32 Gy, SARD ~ ½ ÓZ O \ _ ô Ç ° ú כ É r 5.40 ± 0.22 Gy s % 3 . s t % i _ ¸ | ¾ Ó q Ö ¦ É r 4.31 ± 0.17 Gy/ka Ð z ¤Ü ¼ 9, s \ ¦ Ð@ / Ð 8 £ ¤& ñ @ / H SAAD~ ½ ÓZ O _ â Ä º " fl 756 ± 53¸ , SARD~ ½ ÓZ O _ â Ä º " fl 750 ± 45¸ s .

PACS numbers: 61.82.M

Keywords: é ß { 9 r « Ñ Â Ò ¸ | ¾ Ó, é ß { 9 r « Ñ F & ³ ¸ | ¾ Ó, F g < Æ& h F G Í tF g

I. " e Â ] Ø

@& h Ó ü t, ¦ ¦ < Æ Ä »Ó ü t \ " f Æ ÒØ ¦ô Ç © $ 3 (Feldspar)s

$ 3

% ò (Quartz) É r & ñ ? /\ < Ês > r F ô Ç . s Ð

K { ç ß (band gap) s \ W = (trap)õ F ½ + Ë × æ d

(recombination center)s + þ A$ í ÷ & ¦ o $ í ~ ½ Ó \ _ K W = \ H , F ½ + Ë × æd \ H ª / B N(hole) s í S \

) a . s H ü @Â Ò ÐÂ Ò' & h & ñ ô Ç \ -t \ ¦ f ¨ Ã º½ + É

â

Ä º ª / B N õ F ½ + Ë H X < s õ & ñ \ " f Í tF g(ð ø Íy n C)s ~ ½ Ó Ø

¦ ) a .

Í

tF g` ¦ s 6 xô Ç @ /8 £ ¤& ñ Z O É r s X O > í S \ ) a \ ¦ \ P s

y n CÜ ¼ Ð [ þ t ä ¼> # Í tF g` ¦ % 3 ¦ s כ ` ¦ 1 p x ¸

|

¾ Ó(Equivalent Dose)Ü ¼ Ð ¨ 8 í ß ô Ç 6 £ § ¸ | ¾ Ó q Ö ¦(Dose Rate) Ð ¾ º# Q @ /\ ¦ & ñ H ~ ½ ÓZ O s [1, 2]. \ P õ y n

CÜ ¼ Ð íl o ) a @& h Ó ü t, ¦ ¦ < Ær « Ñ H ½ Ó5 Å q \ ¶ n s y

"

f o $ í ~ ½ Ó \ _ K r í S \ » ¡ ¤& h ÷ &l M : ë

H \ ¶ n s 2 ³ s Ê ê_ r ç ß & ñ Ð\ ¦ ç ß f > ) a .

Í

tF g É r F G Ã ºé ß \ \ P Í tF g (Thermolumines- cence; s Ê ê TL Ð ³ ðl )õ F g < Æ& h F G Í tF g(Optically Stimulated Luminescence; s Ê ê OSL Ð ³ ðl )Ü ¼ Ð ì r À Ó ) a

.

TL & ³ © É r 1960¸ ¦@ / ¸ l \ " f ' a¹ 1 Ï÷ &% 3 ¦, 1964¸ 6 ¤ Û ¼( × ¼ @ / < Æ_ Aitken\ _ K ¦ ¦ < Æ r « Ñ_

@ /8 £ ¤& ñ \ s 6 x ÷ &% 3 [1]. s Ê ê \ P ) a É r ¦ ¦ < Æ r

« Ñ_ @ /8 £ ¤& ñ \ s 6 x ÷ & ' ? @y n C\ _ K " f ¸ \ P Í tF g

ñ íl o ) a H z ´s µ 1 ß) 80¸ @ /Â Ò' H @& h Ó

ü

t_ @ /8 £ ¤& ñ \ ¸ s 6 x ÷ &% 3 [1].

∗

E-mail: [email protected]

OSL` ¦ s 6 xô Ç @ /8 £ ¤& ñ ~ ½ ÓZ O É r 1985¸ Huntly 1 p x \ _ K > hµ 1 Ï÷ &# Q @& h Ó ü t_ @ /8 £ ¤& ñ \ s 6 x ÷ &l r Ù þ ¡

[3]. Õ ª Q × æ r « Ñ Â Ò ¸ | ¾ Ó(Multiple Aliquot Additive Dose; s Ê ê MAAD Ð ³ ðl )~ ½ ÓZ O s " f ´ ú § É r ª _ r « Ñü < ½ © o_ õ & ñ s 9 כ ¹Ù þ ¡ .

1991¸ Duller H s Qô Ç é ß & h ` ¦ Ð ¢ - aô Ç é ß { 9 r « Ñ Â Ò

¸ | ¾ Ó(Single Aliquot Additive Dose;s Ê ê SAAD Ð

³

ðl )~ ½ ÓZ O ` ¦ > hµ 1 Ï % i [4]. r « Ñ H © $ 3 s % 3 ¦ F GF g Ü

¼ Ð & h ü @ ` ¦ 6 x % i . é ß { 9 r « Ñ " f ½ © o 9 כ

¹ \ O ¦ & h É r ª _ r « Ñ Ð ¸ OSLs 0 p xÙ þ ¡ . 2000¸ Hong, Galloway 1 p x É r \ P õ y n CÜ ¼ Ð íl o ) a $ 3 % ò r « Ñ

\

SAAD~ ½ ÓZ O õ MAAD~ ½ ÓZ O ` ¦ & h 6 x # z ´+ « > % i [5].

Õ

ª õ @ /8 £ ¤& ñ ~ ½ ÓZ O Ü ¼ Ð" f $ 3 % ò ` ¦ r « Ñ Ð ô Ç SAAD

~

½ ÓZ O s 0 p x < Ê` ¦ Ð% i . Õ ª X < s ~ ½ ÓZ O É r ¿ º t ]

j\ ¦ ë ß 7 á ¤ K ô Ç . ' Í P : Ð ñ_ y û Z & ñ ¸ Â Òõ

| ¾ Ó\ Á º ' a K ¦ Ñ ü t P : Ð Í tF g y ¸(luminescence sensitivity) z ´+ « > õ \ % ò ¾ Ó` ¦ z } 9 & ñ ¸ Ð t ´ ú

ô Ç . H Hong õ Galloway [5]\ _ K , Ê ê H Liritzis 1 p x [6] õ Stocks [7]\ _ K { 9 7 £ x ÷ &% 3 .

é

ß { 9 r « Ñ F & ³ ¸ | ¾ Ó(Single Aliquot Regenerative Dose; s Ê ê SARD Ð ³ ðl )~ ½ ÓZ O É r 2000¸ Murry, Win- tle \ _ K > hµ 1 Ï÷ &# Q @& h 8 £ x s ¦ ¦ < Æ r « Ñ_ @ /8 £ ¤

&

ñ \ V , o s 6 x ÷ & ¦ e [8]. ì ø Í4 ¤ ÷ & H \ P p o % o ü

< y n C F G Ü ¼ Ð H Í tF g y ¸ H r + « > ¸ | ¾ Ó(test dose) Ü ¼ Ð Ð& ñ ô Ç .

: r ½ ¨ H â l ¸ z r _ ;M g t \ " f G 2 [ô Ç l ü

< ¸y \ " f $ 3 % ò ` ¦ ì r o # SAAD~ ½ ÓZ O õ SARD~ ½ ÓZ O Ü

¼ Ð @ /\ ¦ 8 £ ¤& ñ ¦ Õ ª õ \ ¦ q § % i .

-78-

(2)

³

ð 1. l ü < ¸y õ Ð ª _ Ã ºì r < Ê| ¾ Ó 8 £ ¤& ñ õ .

r

« Ñ 6 x l | 9 | ¾ Ó(g) ] X É r r « Ñ| 9 | ¾ Ó(g) É r r « Ñ| 9 | ¾ Ó(g) Ã ºì r < Ê| ¾ Ó(%) l

ü < ¸y 55.58 219.01 198.65 14.23

Ð ª 87.82 409.27 386.88 7.49

II. ÷ m Ç] M ö õ m Í + s ÇÊ Ý

1. M Ñ ÷ ºP c lÊ Ý ºW ë s8 ý = 0

@ / 8 £ ¤& ñ \ s 6 x ) a l ü < ¸y õ Ð ª É r ;M g t µ 1 Ï Ï

ã

J & ³ © ( â l ¸ z r ½ Ó1 l x 351 t { 9 @ /)\ " f Í tF g

ñ_ ¾ ºØ ¦` ¦ ~ ½ Ót l 0 A # ~ Ã Ð\ G 2 [ % i . γ _ q

& ñ ` ¦ ¦ 9 # l ü < ¸y É r t ³ ð \ " f 40 cm s © _ U

·s \ " f, Ð ª É r l ü < ¸y Ü ¼ ÐÂ Ò' 30 cm t o \

"

f G 2 [Ù þ ¡ [1,2]. Ã ºì r < Ê| ¾ Ó` ¦ Ä »t ¦ y n C` ¦ é ß l 0 A # r « Ñ H G 2 [ 7 £ ¤ r & ñ q u ´õ e ¦ Û ¼h Ë : 6 x l \ x 9

4 x # î rì ø Í % i .

2. V ÄW _ Ë8 ý Ä Z ØP Ñ ÷ ¤ Ä Z Ø] K ¤S ë s ¤X N Ë + s ÇÊ Ý

G

2 [ô Ç l ü < ¸y Ü ¼ ÐÂ Ò' $ 3 % ò _ ì r o H Fleming s ]

jî ß ô Ç ~ ½ ÓZ O ` ¦ | Ã Û [9].

1. l ü < ¸y õ Ð ª _ Ã ºì r < Ê| ¾ Ó` ¦ 8 £ ¤& ñ ô Ç .

2. Ð ª _ β ´ òõ \ ¦ \ O E l 0 A # l ü < ¸y _ ³ ð

` ¦ 2∼3 mm ¿ ºa Ð ¸ ú ? / ¦ ì r W # ³ ðï r} ©

^

\ ¦ s 6 x 90∼150 µm · ú Ì q ts \ ¦ Y J · p .

3. 7 £ x À ÓÃ º\ ¦ s 6 x & h Ð$ í ì r` ¦ ² ú £ ? / ¦ 10 %_ % i í ß 6

xÓ o\ 1r ç ß ì ø Í6 £ x r & ~ ½ ÓK $ 3 (Calcite)` ¦ ] j

¦ 7 £ x À ÓÃ º Ð r ² ú £ · p .

4. Ä »l Ó ü t` ¦ \ O E l 0 A # 10 % õ í ß oÃ º è Ð 1r ç ß ì

ø Í6 £ x r .

5. 10 % HF6 xÓ o\ 15ì rç ß ì ø Í6 £ x r .

6. l ü < ¸y ^ _ ± _ % ò ¾ Ó` ¦ \ O E l 0 AK 45 % HF 6 xÓ o\ 1r ç ß 1 l xî ß ì ø Í6 £ x r .

7. 7 £ x À ÓÃ º Ð # Q [ j' Ê ê | ¸l \ 24r ç ß | ¸r

.

Ã

ºì r < Ê| ¾ Ó 8 £ ¤& ñ õ H ³ ð 1õ ° ú .

3. ÷ m Ç] M ö X ê sR

: r ½ ¨\ H 1 l x o ) a Riso TL/OSL © q ( ¸ 4

S q:TL/OSL-DA-15) 6 x ÷ &% 3 . F GF g " é ¶ É r ' õ AÒ o LED(470 ± 30 nm), F g 7 £ x C ' a É r bi-alkali PM È Ó Ú

Ô EMI9235+ þ A, F g < Æ 9 ' H U-340, Schott GG-420 s .

β " é ¶ É r 40 mCi y © ¸_

⁹⁰

Sr X < r « Ñ\ 0.0134 Gy/s Ð β ` ¦ ¸ ô Ç . \ P © u _ \ P É r ½ + ËF K( m Ö 0 qõ ñ ß » 1 Ï) Ü

¼ Ð ë ß [ þ t # Q& ¦ + þ A\ P (\ P q :0.1-30

^◦

C/s) s 0 p x

.

4. SAAD U ê s0 n É

SAAD ~ ½ ÓZ O É r ~ ½ Ó ¸ | ¾ Ó\ © 6 £ x H Í tF g ñ\ ¦

%

3 l 0 A # y n C F G` ¦ Â ú ª> (0.1 í) ô Ç . s M :ë H \ ~ ½ Ó Ø

¦ î ß ) a Í tF g ñ H 6 £ § é ß > _ Í tF g ñ\ Â Ò÷ &# Q 8

£

¤& ñ ) a . " f y y _ Í tF g ñ 8 £ ¤& ñ ° ú כ É r Õ ª M : t

¸ ) a ~ ½ Ó 8 ú x| ¾ Ó\ © 6 £ x H ° ú כs ¦ ^ ¦ Ã º e . s X O

> 8 £ ¤& ñ ) a ° ú כ[ þ t Ð $ í © / B G ` ¦ $ í ¦ Ð& ñ ` ¦ : x

#

ü @¶ ú Z O Ü ¼ Ð @ /\ ¦ & ñ H ~ ½ ÓZ O s .

Õ

ªa Ë > 1. Í tF g ñ_ y û Z & ñ ¸(r « Ñ11). 800 í

~

½ Ó ¸ s Ê ê, ~ ½ Ó ` ¦ ¸ t · ú § É r G ' K

\ P

p o % o ü < y n C F G Ü ¼ Ð # Í tF g ñ & h Ð y

è÷ &% 3 . s Õ ªA á Ô H Õ ªa Ë > 2_ same dose Â Òì r` ¦

ñ@ /q Ð ³ ð & ³ô Ç כ s .

(3)

³

ð 2. SAAD~ ½ ÓZ O _ z ´+ « >õ & ñ . é ß

> ? / 6 x

1. r « Ñ_ © Ã Ì 11 > h r « Ñ\ ¦ TL/OSL © q \ © Ã Ì

2. \ P p o % o 220

^◦

C t 5

^◦

C/s_ q Ö ¦ Ð r « Ñ : r ¸\ ¦ Z } s ¦ 10 íç ß 220

^◦

C\ ¦ Ä »t 3. OSL 8 £ ¤& ñ 125

^◦

C \ " f É Ò É rÒ oF g " é ¶(LED) Ü ¼ Ð F G # 0.1 íç ß µ 1 ÏÒ q t ) a Í tF g ñ 8 £ ¤& ñ

y

y _ ~ ½ Ó ¸ | ¾ Ó 4. ~ ½ Ó ¸

(200 í-200 í-200 í-400 í-800 í-0 í-0 í-0 í-0 í) 5. é ß > _ ì ø Í4 ¤ 0 A_ y ¸ | ¾ Ó\ @ / # 2, 3é ß > \ ¦ ì ø Í4 ¤

$ ï r q ) a $ 3 % ò r « Ñ\ " f ~ ½ Ó \ _ K » ¡ ¤& h

÷

&% 3 ~ Í tF g ñ\ ¦ 8 £ ¤& ñ % i . 6 £ § Ü ¼ Ð 1 l x{ 9 ô Ç r « Ñ

\

200 í(2.68 Gy)Â Ò' 800 í(10.72 Gy) t β ` ¦ ¸

Ù þ ¡ H X < B ¸ | ¾ Ó Í tF g ñ\ ¦ 8 £ ¤& ñ # s ° ú כÜ ¼

Ð $ í © / B G ` ¦ $ í Ù þ ¡ (Õ ªa Ë > 2). [ jô Ç z ´+ « >õ & ñ É r ³ ð 2 ü < ° ú .

Õ

ª X < ì ø Í4 ¤ ÷ & H \ P p o % o ü < OSL 8 £ ¤& ñ É r Ô ¦î ß & ñ ô

Ç ñ÷ rë ß m î ß & ñ ô Ç ñ t { 9 Â Ò ] j l M : ë

H \ s \ @ /ô Ç Ð& ñ s 9 כ ¹ . s \ ¦ 0 AK { 9 º _ ~ ½ Ó

¸ ¢ - a « Ñ ) a r « Ñ\ β ` ¦ ¸ t · ú § ¦ \ P p o

%

o ü < OSL 8 £ ¤& ñ ë ß 4 r ì ø Í4 ¤ % i . Õ ªÏ þ ¡ 8m Õ ªa Ë > 1õ

°

ú s Í tF g ñ y û Z÷ &% 3 . d Ü ¼ Ð ³ ð & ³ 6 £ § õ

° ú .

L

m

= L

0

r

^m

(m = 1, 2, 3, 4)

Õ

ªa Ë > 2. SAAD~ ½ ÓZ O ` ¦ s 6 xô Ç OSL ñ_

$ í

© / B G (r « Ñ11). : Â Ò ¸ | ¾ Ó\ É r ñ_ 8

£

¤& ñ ° ú כ. (same dose) : Â Ò ¸ | ¾ Ó \ O s \ P p

o % o ë ß Ü ¼ Ð 8 £ ¤& ñ ) a ñ° ú כ. , : Ð& ñ d \ _ K Ð& ñ ) a ° ú כ. s X O > Ð& ñ ) a ° ú כ\ + þ A& h ½ + Ë` ¦

&

h 6 x ü @¶ ú Z O Ü ¼ Ð 1 p x ¸ | ¾ Ó(ED-value:308.02 s)` ¦

& ñ % i .

#

l " f L

m

É r y û Z÷ & H Í tF g ñ, L

0

H ~ ½ Ó ¸

¢ -

a « Ñ ) a Í tF g ñ, m É r ì ø Í4 ¤ rÃ º, r É r y û ZÖ ¦ s . ¢ ¸ô Ç y

û ZÖ ¦ r` ¦ ¦ 9 # Ð& ñ ) a Í tF g ñ C

n

` ¦ ½ ¨ H ' a

>

d É r 6 £ § õ ° ú .

C

n

= L

n

+ (1 − r)

n−1

X

i=0

L

i

(n = 1, 2, · · · 10)

#

l " f L

n

É r 8 £ ¤& ñ ) a Í tF g ñ n É r 8 £ ¤& ñ rÃ ºs . y û Z Ö

¦ r É r n=6 \ " f n=10 s C

ⁿ

, L

n

° ú כ\ þ j è 5 p xZ O ` ¦

&

h 6 x # & ñ ô Ç .

1 p

x ¸ | ¾ Ó É r 0 A d Ü ¼ Ð > í ß ) a Ð& ñ ° ú כ(C

_n

) \ + þ A

&

h ½ + Ë(linear fitting)` ¦ & h 6 x # ü @¶ ú Z O Ü ¼ Ð ½ ¨ % i . Õ ª a Ë

> 2 H 11 r « Ñ_ \ Vs . s X O > ½ ¨K 11> h r « Ñ_ 1

p

x ¸ | ¾ Ó ¨ î ç H° ú כ É r 400.49 ± 23.51 ss ¦ ~ ½ Ó ¸

Ö ¦ 0.0134 Gy/s` ¦ & h 6 x 5.37 ± 0.32 Gys .

5. SARDU ê s0 n É

é

ß { 9 r « Ñ\ ¦ @ / © Ü ¼ Ð Í tF g ñü < / B N ~ ½ Ó

¸ \ _ ô Ç Í tF g ñ\ ¦ q § # 1 p x ¸ | ¾ Ó` ¦ ½ ¨

#

@ /\ ¦ & ñ H ~ ½ ÓZ O s . s M : ° ú É r r « Ñ\ ì ø Í4 ¤

÷

& H \ P p o % o ü < y n C F G(bleaching) Ü ¼ Ð Í tF g y ¸

H X < s \ ¦ Ð& ñ l 0 A # r + « > ¸ | ¾ Ó` ¦ Ö ¸6 x ô

Ç .

Ä

º \ P p o % o \ ¦ 2 ; r « Ñ\ y n C` ¦ F G # Í

tF g ñ(L

^N

) ü < r + « > ¸ | ¾ Ó\ _ ô Ç Í tF g ñ(T

^N

)\ ¦ 8

£

¤& ñ % i . s M : y n C_ F G r ç ß ` ¦ U ´> (40 í) # Í t F

g ñ\ ¦ 0 Ü ¼ Ð % i . s # Q" f 1 l x{ 9 ô Ç r « Ñ\ · ú ¦ e

H Y > Y > _ ~ ½ Ó | ¾ Ó` ¦ ¸ # ° ú É r כ ¹§ î Ü ¼ Ð Í tF g

ñ L

^X

, T

X

\ ¦ 8 £ ¤& ñ % i ¦ L

^X

/T

X

` ¦ s 6 x # $ í © / B G

`

¦ $ í % i . t } Ü ¼ Ð s $ í © / B G \ Ð& ñ ) a Í

tF g ñ(L

N

/T

_N

)\ ¦ 5 g" f Õ ªa Ë > 3õ ° ú s 1 p x ¸ | ¾ Ó

`

¦ & ñ % i . [ jô Ç z ´+ « >õ & ñ É r ³ ð 3õ ° ú .

s

X O > & ñ ) a 12 > h r « Ñ_ 1 p x ¸ | ¾ Ó ¨ î ç H° ú כ É r 403.06 ± 90 ss ¦ ~ ½ Ó ¸ Ö ¦ 0.0134 Gy/s\ ¦ & h 6 x

5.40 ± 0.22 Gys .

(4)

³

ð 3. SARD ~ ½ ÓZ O _ z ´+ « >õ & ñ . é ß

> ? / 6 x

1. r « Ñ_ © Ã Ì 12 > h r « Ñ\ ¦ TL/OSL © q \ © Ã Ì

2. \ P % o 260

^◦

C t 5

^◦

C/s_ q Ö ¦ Ð r « Ñ : r ¸\ ¦ Z } s ¦ 10 íç ß 260

^◦

C\ ¦ Ä »t

3. OSL 8 £ ¤& ñ 125

^◦

C \ " f É Ò É rÒ oF g " é ¶(LED) Ü ¼ Ð F G # 0.8 íç ß µ 1 ÏÒ q t ) a Í tF g ñ 8 £ ¤& ñ : L

X

4. r + « >~ ½ Ó ¸ β " é ¶ Ü ¼ Ð 100 í 1 l xî ß ¸

5. \ P % o 160

^◦

C t 5

^◦

C/s_ q Ö ¦ Ð r « Ñ : r ¸\ ¦ Z }e

6. OSL 8 £ ¤& ñ 125

^◦

C \ " f É Ò É rÒ oF g " é ¶(LED) Ü ¼ Ð F G # 0.8 íç ß µ 1 ÏÒ q t ) a Í tF g ñ 8 £ ¤& ñ : T

X

y

y _ ~ ½ Ó F & ³ ¸ | ¾ Ó 7. ~ ½ Ó ¸ (300 í-400 í-500 í-0 í-300 í)

8. é ß > _ ì ø Í4 ¤ 0 A_ y ~ ½ Ó F & ³ ¸ 2é ß > \ " f 6é ß > t \ ¦ ì ø Í4 ¤ 1) Murray ü < Wintle_ ~ ½ ÓZ O \ | Ã Û .

2) é ß > 6 É r y ¸ o\ ¦ 0 Aô Ç 8 £ ¤& ñ Ü ¼ Ð é ß > 3\ " f 8 £ ¤& ñ ) a Í tF g ñ\ ¦ Ð& ñ ô Ç (L

X

/T

X

).

6. º S ë s R ù o Ú8 ý ¤X N Ë

8 £ ¤& ñ ½ + É Ã º ¸ e ¦ r « Ñ\ ¦ G 2 [ # z ´+ « >z ´\ " f ç ß ] X

&

h Ü ¼ Ð 8 £ ¤& ñ ½ + É Ã º ¸ e Ü ¼ { 9 ì ø Í& h Ü ¼ Ð z ´+ « >_ ¼ # o $ í M

:ë H \ Ê ê _ ~ ½ ÓZ O s V , o s 6 x ) a .

: r ½ ¨\ " f H Ê ê _ ~ ½ ÓZ O ` ¦ × þ % i . r « Ñ_

$ í

ì rì r$ 3 É r ô Ç² D G l íõ < Æt " é ¶ ½ ¨" é ¶ 1 l x0 A" é ¶ èì r$ 3 h Ë >\ _ ø @ % i ¦ Õ ª õ ÐÂ Ò' ¸ | ¾ Ó q Ö ¦` ¦ > í ß % i .

¸ | ¾ Ó q Ö ¦ É r Z | ¾ Ó, y | ¾ Ó, Ä ºÅ Ò | ¾ Ó` ¦ ½ + Ëí ß ô

Ç כ s . · ú | ¾ Ó É r Ô ¦í ß % o Ð $ 3 % ò _ ³ ð8 £ x s 10 µm & ñ ¸ ¾ ú £% i l M :ë H \ ] jü @r ( . Ä ºÅ Ò | ¾ Ó É r 0.15 Gy/ka Ð Æ Ò& ñ % i [10]. ¸ | ¾ Ó q Ö ¦` ¦ > í ß ½ + É M : Ã º ì

r < Ê| ¾ Ó` ¦ Ð& ñ Ù þ ¡ ¦ Ô ¦í ß % o Ð < Hz ´ ) a Z | ¾ Ó` ¦ ¦

9 % i [11]. s X O > > í ß ) a ¸ | ¾ Ó q Ö ¦ É r 4.31 ± 0.17 Gy s .

7. ì Å6 ¤X N Ë + s ÇÊ Ý

r

« Ñ_ s ü < Æ Ò& ñ @ / H 6 £ §d Ü ¼ Ð > í ß ô Ç .

s = 1 p x ¸ | ¾ Ó(Gy)/ ¸ | ¾ Ó q Ö ¦(Gy/ka)

³

ð 4. SAAD, SARD~ ½ ÓZ O \ _ ô Ç l ü < ¸y _ @ /8 £ ¤& ñ

õ q §.

½

¨ ì r SAAD ~ ½ ÓZ O SARD~ ½ ÓZ O 1

p

x ¸ | ¾ Ó 5.37 ± 0.32 Gy 5.40 ± 0.22 Gy

¸ | ¾ Ó q Ö ¦ 4.31 ± 0.17 Gy/ka 4.31 ± 0.17 Gy/ka

s 1246 ± 88¸ 1252 ± 71¸ 8

£

¤& ñ @ / " fl 756 ± 53¸ " fl 750 ± 45¸ 8

£

¤& ñ @ /_ ¨ î ç H ¸ H SAAD~ ½ ÓZ O _ â Ä º 7 %, SARD

~

½

ÓZ O É r 6 %% i .

Æ

Ò& ñ @ /(" fl ) = 2002 − s

SAAD~ ½ ÓZ O õ SARD~ ½ ÓZ O Ü ¼ Ð > í ß ) a r « Ñ_ s ü <

@ / H ³ ð 4ü < ° ú .

: r ½ ¨\ 6 x ) a l ü < ¸y É r % i ¼ # ¸ _ & ñ Ð\ ¦ Æ Ò

&

ñ l # Q 90 > z ´] j @ /\ ¦ z ´+ « > õ ü < q §½ + É Ã º \ O

%

3 . ë ß SAAD, SARD~ ½ ÓZ O \ _ K 8 £ ¤& ñ ) a @ / y y

" fl 756 ± 53¸ , " fl 750 ± 45¸ Ü ¼ Ð ¸ # 3 0 A î ß

\

" f { 9 u % i .

Õ

B

G (r « Ñ10). W 1 _ F & ³ ¸ (0 í, 300 í, 400 í, 500 í) s À Ò# Q& . ¸ Ö ¦ É r 0.0134 Gy/s s .

[

j Ð» ¡ ¤ É r y ¸ o Ð& ñ ) a ñ_ [ jl s .

W

1 _ F & ³ ¸ ( )\ ¦ 2 ; 6 £ § 300 í 1 l xî ß

~

½ Ó ` ¦ ¸ # Ð& ñ _ $ í / B N # Â Ò\ ¦ ó ø Íé ß % i (4).

1 p

ô Ç Í tF g Ð& ñ ñ(L

N

/T

N

)\ ¦ 5 g" f ? /¶ ú Z O Ü ¼ Ð

& ñ % i .

(5)

III. + s Ç Â ] Ø

TL, OSL É r @& h Ó ü t s ¦ ¦ < ÆÄ »Ó ü t_ @ /8 £ ¤& ñ \ s 6

x ÷ &# Q M ® o ¦ # Q ½ ¨ \ _ K r « Ñ_ : £ ¤$ í \ ´ ú H

@

/ 8 £ ¤& ñ ~ ½ ÓZ O s > hµ 1 Ï÷ &% 3 . & ³F H z ´+ « >~ ½ ÓZ O s ç ß é ß

¦ r « Ñ_ ª ¸ & h > × ¼ H é ß { 9 r « Ñ\ ¦ 6 x H OSL

@

/8 £ ¤& ñ ~ ½ ÓZ O , : £ ¤ y SARD~ ½ ÓZ O s Å Ò Ð 6 x ÷ & ¦ e .

: r ½ ¨ H é ß { 9 r « Ñ\ ¦ 6 x H OSL ~ ½ ÓZ O _ SAAD~ ½ ÓZ O ` ¦ l ü < ¸y \ & h 6 x # @ /\ ¦ 8 £ ¤& ñ % i ¦ Õ

ª õ \ ¦ SARD~ ½ ÓZ O _ õ ü < q § # SAAD~ ½ ÓZ O _

ø @$ í ` ¦ · ú Ð ¤ .

SAAD~ ½ ÓZ O \ _ ô Ç 1 p x ¸ | ¾ Ó É r 5.37 ± 0.32 Gy, SARD~ ½ ÓZ O \ _ ô Ç ° ú כ É r 5.40 ± 0.22 Gy Ð ¸ # 3 0 A î ß

\

" f { 9 u Ù þ ¡ . 8 £ ¤& ñ @ / H y y " fl 756 ± 56¸ , " fl 750 ± 45¸ Ü ¼ Ð : x{ 9 íl _ l ü < ¸y Ü ¼ Ð Æ Ò& ñ ) a

[12]. s Ð+ , SAAD~ ½ ÓZ O ¸ Á ºl Ó ü t_ @ / 8 £ ¤& ñ _ ô Ç

~

½ ÓZ O Ü ¼ Ð Ä »6 x½ + É כ s ¦ · ú ¡Ü ¼ Ð > hµ 1 Ï÷ & H @ /8 £ ¤& ñ ~ ½ ÓZ O _ ø @$ í ` ¦ S X H Ã ºé ß Ü ¼ Ð Ö ¸6 x| ¨ c Ã º e ` ¦ כ s .

Y c

p w Ã U Ø ô

[1] M. J. Atiken, An Introduction to Optical Dating (Oxford University press, 1988).

[2] M. J. Atiken, Thermoluminescence Dating (Aca- demic press, 1985).

[3] D. J. Huntly, D. I. Godfrey-Smith and M. L. W.

Thewalt, Nature 313, 105 (1985).

[4] G. T. A. Duller, Nucl. Tracks Radiat. Meas. 18, 371 (1991).

[5] Duk-Geun Hong, Robert Galloway and Tetsuo Hashimoto, Jpn. J. Appl. Phys. 39, 4209 (2000).

[6] I. Liritzis, R. B. Galloway and P. S. Theocaris, J.

Radioanal. Nucl. Chem. Lett. 188, 189 (1991).

[7] S. Stokes, Ph.D. thesis, Oxford University, 1994.

[8] A. S. Murry and A. G. Wintle, Radiat. Meas. 32, 57 (2000).

[9] S. J. Fleming, The pre-dose technique : a new ther- moluminescence dating method. Archaeometry 15, 13 (1973).

[10] I. Liritzis, R. B. Galloway and P. S. Theocaris, J.

Radiational. Nucl. Chem. Lett. 188, 189 (1994).

[11] J. Zimmerman, J. Phys. C4, 3277 (1971).

[12] ô Ç² D Gë H oF Ð ñF é ß , < ÆÕ ü t ¸ Ð ¦" f ] j 130¼ # . z

;M g t 2 r Ï ã J ¸ Ð ¦" f, 2002.

Age Determination of Roof Tiles by Using the SAAD and the SARD Methods

Hyun-sik Kim and Sayong Hong

Department of Physics, Kongju National University, Kongju 314-701 (Received 27 December 2002)

Roof tiles excavated from Cheonwangsaji at Hanam-shi in Gyeonggi province were dated by using the Single Aliquot Additive Dose (SAAD) and the Single Aliquot Regenerative Dose (SARD) methods. The equivalent doses (accumulated paleodose) obtained by using the SAAD and the SARD methods were 5.37 ± 0.32Gy and 5.40 ± 0.22 Gy, respectively. The evaluated dose rate from the soil around the excavated roof tiles and the tile themselves was found to be 4.31 ± 0.17 Gy/ka.

From the ratios of the paleodose to the dose rate, the calculated age of the roof tiles was AD(756

± 53) based on the SAAD method and AD(750 ± 45) based on the SARD method.

PACS numbers: 01.40.Fk

Keywords: SAAD, SARD, OSL dating

SAADU ê s0 n ÉÊ Ý SARDU ê s0 n É; c 8 ý X ¢  - ª o M Ñ ÷ ºP c l8 ý  ì Å6  ¤X N Ë

SAADU ê s0 n ÉÊ Ý SARDU ê s0 n É; c 8 ý X ¢  - ª  o M Ñ ÷ ºP c l8 ý  ì Å6   ¤X N Ë



»g ` @  ¸ ∗ · ý  ¡  ÷ 7 B

/ B

N Å Ò@ / < Æ § 6 £ x6 xÓ ü t o  < Æõ , / B N Å Ò 314-701 (2002¸  12 Z 4 27{ 9  ~ Ã Î6 £ §)

 â

l  ¸ z  r   ;M  g  t \ " f G 2 [ô  Ç l ü < ¸y  _    @ /\  ¦ SAAD~ ½ ÓZ O õ  SARD~ ½ ÓZ O `  ¦ & h 6 x #  8 £ ¤

&

PACS numbers: 61.82.M

Keywords: é ß { 9 r « Ñ Â Ò  ¸ | ¾ Ó, é ß { 9 r « Ñ F  & ³  ¸ | ¾ Ó, F g < Æ& h  F G Í  tF g

I. " e Â ] Ø

@& h Ó ü t,  ¦ ¦ < Æ Ä »Ó ü t \ " f Æ ÒØ  ¦ô  Ç  © $ 3 (Feldspar)s  

$ 3

% ò (Quartz) É r   & ñ ? /\        < Ês   > r F ô  Ç . s  Ð



 K  {  ç ß   (band gap)  s \  W = (trap)õ  F   ½ + Ë ×  æ d 

(recombination center)s  + þ A$ í ÷ & ¦   o $ í ~ ½ Ó   \  _ K  W = \   H    , F   ½ + Ë ×  æd  \   H  ª / B N(hole) s   í S \

 ) a . s       H ü @Â Ò ÐÂ Ò'  & h & ñ ô  Ç \  -t \  ¦ f  ¨ Ã º½ + É

 â

Ä º  ª / B N õ  F   ½ + Ë   H X < s  õ & ñ \ " f Í  tF g(ð ø Íy n C)s  ~ ½ Ó Ø

 ¦ ) a .

Í 

tF g`  ¦ s 6 xô  Ç   @ /8 £ ¤& ñ Z O  É r s X O >   í S \  ) a    \  ¦ \ P  s

  y n CÜ ¼ Ð [ þ t ä ¼>  #  Í  tF g`  ¦ % 3  ¦ s  כ `  ¦ 1 p x  ¸ 

|

¾ Ó(Equivalent Dose)Ü ¼ Ð ¨ 8 í ß ô  Ç 6 £ §  ¸ | ¾ Ó q Ö  ¦(Dose Rate)  Ð ¾ º# Q   @ /\  ¦   & ñ   H ~ ½ ÓZ O s   [1, 2]. \ P õ  y n

CÜ ¼ Ð  íl  o ) a @& h Ó ü t,  ¦ ¦ < Ær « Ñ  H  ½ Ó5 Å q \  ¶ n s y  

"

f   o $ í ~ ½ Ó   \  _ K  r       í S \  » ¡ ¤& h ÷ &l  M : ë

 H \  ¶ n s 2 ³ s Ê ê_  r ç ß  & ñ  Ð\  ¦ ç ß f  >   ) a .

Í 

tF g É r  F G Ã ºé ß \     \ P Í  tF g (Thermolumines- cence; s Ê ê TL Ð ³ ðl )õ  F g < Æ& h  F G Í  tF g(Optically Stimulated Luminescence; s Ê ê OSL Ð ³ ðl )Ü ¼ Ð ì  r À Ó  ) a

.

TL  & ³ ©  É r 1960¸   ¦@ /  ¸ l \ " f  ' a¹ 1 Ï÷ &% 3  ¦, 1964¸  6  ¤ Û ¼( × ¼ @ / < Æ_  Aitken\  _ K   ¦ ¦ < Æ r « Ñ_ 

 

@ /8 £ ¤& ñ \  s 6 x ÷ &% 3   [1]. s Ê ê \ P  ) a  É r  ¦ ¦ < Æ r

« Ñ_    @ /8 £ ¤& ñ \  s 6 x ÷ &  ' ? @y n C\  _ K " f ¸ \ P Í  tF g



 ñ  íl  o ) a   H  z ´s  µ 1 ß)   80¸  @ /Â Ò'   H @& h Ó

ü

t_    @ /8 £ ¤& ñ \  ¸ s 6 x ÷ &% 3   [1].

E-mail: [email protected]

OSL`  ¦ s 6 xô  Ç   @ /8 £ ¤& ñ ~ ½ ÓZ O  É r 1985¸  Huntly 1 p x \  _ K  > hµ 1 Ï÷ &# Q @& h Ó ü t_    @ /8 £ ¤& ñ \  s 6 x ÷ &l  r   Ù þ ¡

 [3]. Õ ª Q  ×  æ r « Ñ Â Ò  ¸ | ¾ Ó(Multiple Aliquot Additive Dose; s Ê ê MAAD Ð ³ ðl )~ ½ ÓZ O s  " f ´ ú § É r  ª  _  r « Ñü < ½ ©  o_  õ & ñ s   9 כ ¹Ù þ ¡ .

1991¸  Duller  H s  Qô  Ç é ß & h `  ¦  Ð ¢ - aô  Ç é ß { 9 r « Ñ Â Ò

  ¸ | ¾ Ó(Single Aliquot Additive Dose;s Ê ê SAAD Ð

³

ðl )~ ½ ÓZ O `  ¦ > hµ 1 Ï % i   [4]. r « Ñ  H  © $ 3 s % 3  ¦  F GF g Ü

¼ Ð & h ü @  `  ¦  6 x % i  . é ß { 9 r « Ñ " f ½ ©  o  9  כ

¹ \ O  ¦ & h  É r  ª _  r « Ñ Ð ¸ OSLs  0 p xÙ þ ¡ . 2000¸  Hong, Galloway 1 p x É r \ P õ  y n CÜ ¼ Ð  íl  o ) a $ 3 % ò r « Ñ

\

 SAAD~ ½ ÓZ O õ  MAAD~ ½ ÓZ O `  ¦ & h 6 x #  z ´+ « > % i   [5].

Õ

ª   õ    @ /8 £ ¤& ñ ~ ½ ÓZ O Ü ¼ Ð" f $ 3 % ò `  ¦ r « Ñ Ð ô  Ç SAAD

~

½ ÓZ O s  0 p x < Ê`  ¦  Ð% i  . Õ ª  X < s  ~ ½ ÓZ O  É r ¿ º t    ]

j\  ¦ ë ß 7 á ¤ K   ô  Ç . ' Í P : Ð   ñ_  y  û Z & ñ  ¸ Â Òõ 

 

| ¾ Ó\  Á º  ' a K    ¦ Ñ ü t P : Ð Í  tF g   y   ¸(luminescence sensitivity)  z ´+ « >  õ \  % ò  ¾ Ó`  ¦ z } 9  & ñ  ¸ Ð   t  ´ ú 



 ô  Ç .      H Hong õ  Galloway [5]\  _ K , Ê ê   H Liritzis 1 p x [6] õ  Stocks [7]\  _ K  { 9 7 £ x ÷ &% 3  .

é

ß { 9 r « Ñ F  & ³  ¸ | ¾ Ó(Single Aliquot Regenerative Dose; s Ê ê SARD Ð ³ ðl )~ ½ ÓZ O  É r 2000¸  Murry, Win- tle \  _ K  > hµ 1 Ï÷ &# Q @& h 8 £ x s    ¦ ¦ < Æ r « Ñ_    @ /8 £ ¤

&

ñ \  V , o  s 6 x ÷ & ¦ e    [8]. ì ø Í4  ¤ ÷ &  H \ P  p o % o  ü

< y n C  F G Ü ¼ Ð     H Í  tF g   y   ¸  H r + « >  ¸ | ¾ Ó(test dose) Ü ¼ Ð  Ð& ñ ô  Ç .



: r   ½ ¨  H  â l  ¸ z  r _   ;M  g  t \ " f G 2 [ô  Ç l  ü

< ¸y  \ " f $ 3 % ò `  ¦ ì  r o  #  SAAD~ ½ ÓZ O õ  SARD~ ½ ÓZ O  Ü

¼ Ð   @ /\  ¦ 8 £ ¤& ñ  ¦ Õ ª   õ \  ¦ q  § % i  .

-78-

³

ð 1. l ü < ¸y  õ   Ð ª _  Ã ºì  r < Ê| ¾ Ó 8 £ ¤& ñ   õ .

r

 « Ñ 6 x l  | 9 | ¾ Ó(g) ] X  É r r « Ñ| 9 | ¾ Ó(g)  É r r « Ñ| 9 | ¾ Ó(g) Ã ºì  r < Ê| ¾ Ó(%) l

ü < ¸y   55.58 219.01 198.65 14.23



Ð  ª  87.82 409.27 386.88 7.49

II. ÷ m Ç] M ö õ m Í + s ÇÊ Ý

SAADU ê s0 n ÉÊ Ý SARDU ê s0 n É; c 8 ý X ¢ - ª o M Ñ ÷ ºP c l8 ý ì Å6 ¤X N Ë

SAADU ê s0 n ÉÊ Ý SARDU ê s0 n É; c 8 ý X ¢ - ª o M Ñ ÷ ºP c l8 ý ì Å6 ¤X N Ë

»g ` @ ¸ ^∗ · ý ¡ ÷ 7 B

N Å Ò@ / < Æ § 6 £ x6 xÓ ü t o < Æõ , / B N Å Ò 314-701 (2002¸ 12 Z 4 27{ 9 ~ Ã Î6 £ §)

â

l ¸ z r ;M g t \ " f G 2 [ô Ç l ü < ¸y _ @ /\ ¦ SAAD~ ½ ÓZ O õ SARD~ ½ ÓZ O ` ¦ & h 6 x # 8 £ ¤

Keywords: é ß { 9 r « Ñ Â Ò ¸ | ¾ Ó, é ß { 9 r « Ñ F & ³ ¸ | ¾ Ó, F g < Æ& h F G Í tF g

@& h Ó ü t, ¦ ¦ < Æ Ä »Ó ü t \ " f Æ ÒØ ¦ô Ç © $ 3 (Feldspar)s

% ò (Quartz) É r & ñ ? /\ < Ês > r F ô Ç . s Ð

K { ç ß (band gap) s \ W = (trap)õ F ½ + Ë × æ d

(recombination center)s + þ A$ í ÷ & ¦ o $ í ~ ½ Ó \ _ K W = \ H , F ½ + Ë × æd \ H ª / B N(hole) s í S \

) a . s H ü @Â Ò ÐÂ Ò' & h & ñ ô Ç \ -t \ ¦ f ¨ Ã º½ + É

â

Ä º ª / B N õ F ½ + Ë H X < s õ & ñ \ " f Í tF g(ð ø Íy n C)s ~ ½ Ó Ø

¦ ) a .

Í

tF g` ¦ s 6 xô Ç @ /8 £ ¤& ñ Z O É r s X O > í S \ ) a \ ¦ \ P s

y n CÜ ¼ Ð [ þ t ä ¼> # Í tF g` ¦ % 3 ¦ s כ ` ¦ 1 p x ¸

¾ Ó(Equivalent Dose)Ü ¼ Ð ¨ 8 í ß ô Ç 6 £ § ¸ | ¾ Ó q Ö ¦(Dose Rate) Ð ¾ º# Q @ /\ ¦ & ñ H ~ ½ ÓZ O s [1, 2]. \ P õ y n

CÜ ¼ Ð íl o ) a @& h Ó ü t, ¦ ¦ < Ær « Ñ H ½ Ó5 Å q \ ¶ n s y

f o $ í ~ ½ Ó \ _ K r í S \ » ¡ ¤& h ÷ &l M : ë

H \ ¶ n s 2 ³ s Ê ê_ r ç ß & ñ Ð\ ¦ ç ß f > ) a .

Í

tF g É r F G Ã ºé ß \ \ P Í tF g (Thermolumines- cence; s Ê ê TL Ð ³ ðl )õ F g < Æ& h F G Í tF g(Optically Stimulated Luminescence; s Ê ê OSL Ð ³ ðl )Ü ¼ Ð ì r À Ó ) a

.

TL & ³ © É r 1960¸ ¦@ / ¸ l \ " f ' a¹ 1 Ï÷ &% 3 ¦, 1964¸ 6 ¤ Û ¼( × ¼ @ / < Æ_ Aitken\ _ K ¦ ¦ < Æ r « Ñ_

@ /8 £ ¤& ñ \ s 6 x ÷ &% 3 [1]. s Ê ê \ P ) a É r ¦ ¦ < Æ r

« Ñ_ @ /8 £ ¤& ñ \ s 6 x ÷ & ' ? @y n C\ _ K " f ¸ \ P Í tF g

ñ íl o ) a H z ´s µ 1 ß) 80¸ @ /Â Ò' H @& h Ó

t_ @ /8 £ ¤& ñ \ ¸ s 6 x ÷ &% 3 [1].

OSL` ¦ s 6 xô Ç @ /8 £ ¤& ñ ~ ½ ÓZ O É r 1985¸ Huntly 1 p x \ _ K > hµ 1 Ï÷ &# Q @& h Ó ü t_ @ /8 £ ¤& ñ \ s 6 x ÷ &l r Ù þ ¡

[3]. Õ ª Q × æ r « Ñ Â Ò ¸ | ¾ Ó(Multiple Aliquot Additive Dose; s Ê ê MAAD Ð ³ ðl )~ ½ ÓZ O s " f ´ ú § É r ª _ r « Ñü < ½ © o_ õ & ñ s 9 כ ¹Ù þ ¡ .

1991¸ Duller H s Qô Ç é ß & h ` ¦ Ð ¢ - aô Ç é ß { 9 r « Ñ Â Ò

¸ | ¾ Ó(Single Aliquot Additive Dose;s Ê ê SAAD Ð

ðl )~ ½ ÓZ O ` ¦ > hµ 1 Ï % i [4]. r « Ñ H © $ 3 s % 3 ¦ F GF g Ü

¼ Ð & h ü @ ` ¦ 6 x % i . é ß { 9 r « Ñ " f ½ © o 9 כ

¹ \ O ¦ & h É r ª _ r « Ñ Ð ¸ OSLs 0 p xÙ þ ¡ . 2000¸ Hong, Galloway 1 p x É r \ P õ y n CÜ ¼ Ð íl o ) a $ 3 % ò r « Ñ

SAAD~ ½ ÓZ O õ MAAD~ ½ ÓZ O ` ¦ & h 6 x # z ´+ « > % i [5].

ª õ @ /8 £ ¤& ñ ~ ½ ÓZ O Ü ¼ Ð" f $ 3 % ò ` ¦ r « Ñ Ð ô Ç SAAD

½ ÓZ O s 0 p x < Ê` ¦ Ð% i . Õ ª X < s ~ ½ ÓZ O É r ¿ º t ]

j\ ¦ ë ß 7 á ¤ K ô Ç . ' Í P : Ð ñ_ y û Z & ñ ¸ Â Òõ

| ¾ Ó\ Á º ' a K ¦ Ñ ü t P : Ð Í tF g y ¸(luminescence sensitivity) z ´+ « > õ \ % ò ¾ Ó` ¦ z } 9 & ñ ¸ Ð t ´ ú

ô Ç . H Hong õ Galloway [5]\ _ K , Ê ê H Liritzis 1 p x [6] õ Stocks [7]\ _ K { 9 7 £ x ÷ &% 3 .

ß { 9 r « Ñ F & ³ ¸ | ¾ Ó(Single Aliquot Regenerative Dose; s Ê ê SARD Ð ³ ðl )~ ½ ÓZ O É r 2000¸ Murry, Win- tle \ _ K > hµ 1 Ï÷ &# Q @& h 8 £ x s ¦ ¦ < Æ r « Ñ_ @ /8 £ ¤

ñ \ V , o s 6 x ÷ & ¦ e [8]. ì ø Í4 ¤ ÷ & H \ P p o % o ü

< y n C F G Ü ¼ Ð H Í tF g y ¸ H r + « > ¸ | ¾ Ó(test dose) Ü ¼ Ð Ð& ñ ô Ç .

: r ½ ¨ H â l ¸ z r _ ;M g t \ " f G 2 [ô Ç l ü

< ¸y \ " f $ 3 % ò ` ¦ ì r o # SAAD~ ½ ÓZ O õ SARD~ ½ ÓZ O Ü

¼ Ð @ /\ ¦ 8 £ ¤& ñ ¦ Õ ª õ \ ¦ q § % i .

ð 1. l ü < ¸y õ Ð ª _ Ã ºì r < Ê| ¾ Ó 8 £ ¤& ñ õ .

« Ñ 6 x l | 9 | ¾ Ó(g) ] X É r r « Ñ| 9 | ¾ Ó(g) É r r « Ñ| 9 | ¾ Ó(g) Ã ºì r < Ê| ¾ Ó(%) l

ü < ¸y 55.58 219.01 198.65 14.23

Ð ª 87.82 409.27 386.88 7.49

1. M Ñ ÷ ºP c lÊ Ý ºW ë s8 ý = 0

@ / 8 £ ¤& ñ \ s 6 x ) a l ü < ¸y õ Ð ª É r ;M g t µ 1 Ï Ï

J & ³ © ( â l ¸ z r ½ Ó1 l x 351 t { 9 @ /)\ " f Í tF g

ñ_ ¾ ºØ ¦` ¦ ~ ½ Ót l 0 A # ~ Ã Ð\ G 2 [ % i . γ _ q

& ñ ` ¦ ¦ 9 # l ü < ¸y É r t ³ ð \ " f 40 cm s © _ U

·s \ " f, Ð ª É r l ü < ¸y Ü ¼ ÐÂ Ò' 30 cm t o \

f G 2 [Ù þ ¡ [1,2]. Ã ºì r < Ê| ¾ Ó` ¦ Ä »t ¦ y n C` ¦ é ß l 0 A # r « Ñ H G 2 [ 7 £ ¤ r & ñ q u ´õ e ¦ Û ¼h Ë : 6 x l \ x 9

4 x # î rì ø Í % i .

2. V ÄW _ Ë8 ý Ä Z ØP Ñ ÷ ¤ Ä Z Ø] K ¤S ë s ¤X N Ë + s ÇÊ Ý

2 [ô Ç l ü < ¸y Ü ¼ ÐÂ Ò' $ 3 % ò _ ì r o H Fleming s ]

jî ß ô Ç ~ ½ ÓZ O ` ¦ | Ã Û [9].

1. l ü < ¸y õ Ð ª _ Ã ºì r < Ê| ¾ Ó` ¦ 8 £ ¤& ñ ô Ç .

2. Ð ª _ β ´ òõ \ ¦ \ O E l 0 A # l ü < ¸y _ ³ ð

` ¦ 2∼3 mm ¿ ºa Ð ¸ ú ? / ¦ ì r W # ³ ðï r} ©

\ ¦ s 6 x 90∼150 µm · ú Ì q ts \ ¦ Y J · p .

3. 7 £ x À ÓÃ º\ ¦ s 6 x & h Ð$ í ì r` ¦ ² ú £ ? / ¦ 10 %_ % i í ß 6

xÓ o\ 1r ç ß ì ø Í6 £ x r & ~ ½ ÓK $ 3 (Calcite)` ¦ ] j

¦ 7 £ x À ÓÃ º Ð r ² ú £ · p .

4. Ä »l Ó ü t` ¦ \ O E l 0 A # 10 % õ í ß oÃ º è Ð 1r ç ß ì

ø Í6 £ x r .

5. 10 % HF6 xÓ o\ 15ì rç ß ì ø Í6 £ x r .

6. l ü < ¸y ^ _ ± _ % ò ¾ Ó` ¦ \ O E l 0 AK 45 % HF 6 xÓ o\ 1r ç ß 1 l xî ß ì ø Í6 £ x r .

7. 7 £ x À ÓÃ º Ð # Q [ j' Ê ê | ¸l \ 24r ç ß | ¸r

.

ºì r < Ê| ¾ Ó 8 £ ¤& ñ õ H ³ ð 1õ ° ú .

3. ÷ m Ç] M ö X ê sR

: r ½ ¨\ H 1 l x o ) a Riso TL/OSL © q ( ¸ 4
