Pr 0.8 La 0.2 MnGe4 M V ê s ¹ ÅT 8 ý X N ËX ì Ä ôV ê s ì Å
ö
¶ B x Ú · »+ ä ª < · L |g ` @ £ · »¬ £< · è ¡÷ 7 B) o ∗
Â
Òí ß @ / < Æ § ¸õ < Æl Õ ü t < ÆÂ Ò, Ä » ^ Ó ü t$ í ½ ¨ è, Ó ü t o < Æõ , Â Òí ß 609-735
L
|÷ 7 B
"
é
¶ § 4 ½ ¨ è Ð × æ$ í Ó ü t o z ´, @ / 305-600 (2005¸ 1 Z 4 11{ 9 ~ Ã Î6 £ §)
8
£
x © ½ ¨ ¸\ ¦ ° ú H Pr
0.8La
0.2MnGe ì r´ ú r « Ñ\ ¦ s 6 x # l © s _ & ñ & h & ³ © ` ¦ © : r  Ò' 10 K : r ¸ ½ ¨ç ß \ " f ½ ¨ % i . ß ¼ ~ ½ Ó Ð\ ¦ s 6 x # ì r´ ú r « Ñ\ ¦ ë ß [ þ t% 3 Ü ¼ 9 o < ƽ ¨ ¸\ ¦ S X l
0 AK XRD\ ¦ 8 £ ¤& ñ % i . : r ¸\ É r l o x 9 l ½ ¨ ¸ o\ ¦ ¸ l 0 AK VSMõ × æ$ í í
ß
ê ø Í z ´+ « >` ¦ Ã º' % i . : r ½ ¨\ " f H © : r \ " f_ ì ø Íy © $ í © s : r ¸\ ¦ ± ú » ¡ § \ 144 K\ " f ï
rì ø Íy © $ í © Ü ¼ Ð s ¦ 48 K\ " f H r ì ø Íy © $ í © Ü ¼ Ð s < Ê` ¦ µ 1 ß+ À I . s p Ð ¦ ) a La s
í < Ê÷ &t · ú § É r Ó ü t| 9 \ @ /ô Ç × æ$ í í ß ê ø Í ? /6 x õ q §½ + É M : Pr @ / ' ) a { 9 Â Ò La Ô ¦í HÓ ü t Ð 6 x
# Mn x 9 Pr_ l & h ¨ î ç H © ñ 6 x§ 4 ` ¦ or & © s : r ¸ ^ & h Ü ¼ Ð ± ú Æ Ò# Qf ` ¦ µ 1 ß+ À I
.
PACS numbers: 75.30.K, 75.10
Keywords: l © s , © ñ 6 x, l ½ ¨ ¸
I. " e  ] Ø
þ
j H 8 £ x © ½ ¨ ¸\ ¦ ° ú H Ó ü t| 9 \ @ /ô Ç ' a d s 7 £ x @ /÷ & ¦ e
. { 9 ì ø Í& h Ü ¼ Ð 8 £ x © ½ ¨ ¸\ ¦ ° ú H Ó ü t| 9 É r & h Ü ¼ Ð
> r F t · ú § ¦ 0 A& h Ü ¼ Ð ] j ¸ # 9, 8 £ xç ß U ´s x 9
y 8 £ x_ " é ¶ 7 á x À Ó\ ¦ or ( \ ª ô Ç Ó ü t o
&
h
$ í | 9 s è ß . s Qô Ç Ó ü t| 9 [ þ t É r ½ ¨ ¸& h q @ /g A$ í s
B Ä º ß ¼l M :ë H \ l & h , l & h , F g < Æ& h : £ ¤$ í s
&
ñ < Æ& h ~ ½ Ó ¾ Ó\ : £ ¤ s > è ß [1].
: r ½ ¨_ @ / © Pr
0.8La
0.2MnGe(PLMG) > H { 9 ì
ø Í& h Ü ¼ Ð : xg A÷ & H RTX(R = B ÐÀ Ó " é ¶ è, T = Mn, Ru, Cr1 p x s " é ¶ è, X = Ge, Si) 4 ¤½ + Ë^ Ð" f & ñ ~ ½ Ó½ ¨ ¸ CeFeSi_ o < Æ ½ ¨ ¸\ ¦ ° ú H . RTX ½ ¨ ¸ H RXTTXR- RXTTXR_ 5 Å q 8 £ x © ` ¦ s À Ò 9 Rõ T_ l ¸F ' pà Ô ì
r í H ½ ¨$ í $ í ì r q , 7 á x À Ó x 9 : r ¸\ 9 s \
> _ l & ³ © ¢ ¸ô Ç ª > è ß [2,3].
La s í < Ê÷ &t · ú § É r PrMnGe(PMG) H © : r \ " f ì ø Íy ©
$ í s 9 : r ¸\ ¦ ± ú » ¡ § \ 150 K\ " f y © $ í , 60 K \ " f ì ø Íy © $ í Ü ¼ Ð © s 9 4 ¤¸ ú ô Ç l © s _
"
é
¶ É r U ´s _ o x 9 l ¸F ' pà Ô_ q @ /g A$ í \
É r s Å Ò " é ¶ Ü ¼ Ð · ú 94 R e [4–6].
∗
E-mail: [email protected]
B ÐÀ Ó " é ¶ èü < s F K5 Å q Ü ¼ Ð s À Ò# Q Ó ü t| 9 _ l : £ ¤
$ í
\ @ /ô Ç ½ ¨^ & h & ñ Ð H = å Se \ O s @ /¿ º÷ & H ë H ] js 9
½ ¨ õ & ³ © : r& h Ü ¼ Ð K $ 3 ÷ &# Qt H â Ä º @ /Â Òì r s
. s כ É r s F K5 Å q_ d ü < B ÐÀ Ó " é ¶ è_ f [
þ
t_ l : £ ¤$ í s _ ¸Õ ª ô Ç o\ B Ä º y ½ + É
÷
r m Å Ò0 A\ " f H & ñ © \ ¸ \ V > ì ø Í 6
£
x l M :ë H s . " f s Qô Ç B ÐÀ Ó- s " é ¶ è > \
@
/ô Ç ½ ¨ H ½ Ó © 7 Hê ø Í_ # t ¸ ´ ú § ¦ Õ ªë ß p u < Æë H& h u
¢ ¸ô Ç ß ¼ . { 9 ì ø Í& h Ü ¼ Ð l ½ ¨ ¸_ " é ¶ s ± ú É r â Ä º
\
H l > r H s : r õ z ´+ « >` ¦ > # l > \ ¦ s K
½ +
É Ã º e Ü ¼ $ " é ¶ ½ ¨ ¸\ ¦ ° ú H > ¸ · ú 9 כ s & h Ü
¼ 9 M : Ð H l > r_ s : r` ¦ & h 6 x r v H X < # Q 9¹ ¡ § s e
H â Ä º ´ ú § [7,8]. " f 3 " é ¶& h Ü ¼ Ð 4 ¤¸ ú ô Ç l
½
¨ ¸\ ¦ ? / H RTX > \ @ /K " f H z ´+ « >` ¦ : xô Ç & ³ ©
: r& h K $ 3 s l > \ ¦ s K H a % ~ É r ~ ½ ÓZ O s l ¸
. " f RTX> \ " f ì ø Í â s É r B ÐÀ Ó " é ¶ è_ 7 á x À Ó
\
¦ À D K Ü ¼ Ð+ U ´s \ ¦ or v ¦ s \ É r 8 £ xç ß
o o\ " f H r & h l & ³ © \ @ /ô Ç ½ ¨
H 8 £ x © ½ ¨ ¸ Ó ü t| 9 _ l : £ ¤$ í ` ¦ s K H X < B Ä º × æ כ ¹
.
: r ½ ¨ H 6 £ § õ ° ú É r × æ כ ¹$ í ` ¦ ° ú ¦ Ã º' ÷ &% 3 . ' Í P
: H r « Ñ_ ] j ¸s . ¸^ $ í | 9 ` ¦ ? / H PMG > r
-84-
«
Ñ\ ¦ ¦ : r \ " f 0 l q s ¦ ì r´ ú + þ Ad Ü ¼ Ð ë ß [ þ t l 0 AK " f Ar Ô
¦ Ö ¸$ í l ^ ? /\ " f \ O % i Ü ¼ 9 La\ ¦ ' % i ` ¦ â Ä º La s é # Qo ? /\ " f ç H{ 9 > ì r í÷ & ¸2 ¤ l 0 AK r
«
Ñ_ 6 xÖ 6 x : r ¸ Ð s ` Z } É r : r ¸\ " f r « Ñ\ ¦ 0 l q Ê ê /
å
LÏ r v H ~ ½ ÓZ O ` ¦ 6 x % i . Ñ ü t P : H VSM(vibrating sample magnetometer)` ¦ s 6 x # La ' \ É r © s
: r ¸ x 9 l © _ o\ ¦ ¸ % i . ! Ó P : H r « Ñ_
o < ƽ ¨ ¸ : £ ¤$ í s . X- r] X 8 £ ¤& ñ ` ¦ : x K o < ƽ ¨ ¸
l
> r \ µ 1 ϳ ð ) a « Ñü < { 9 u < Ê` ¦ S X % i . Å P : H × æ
$ í
í ß ê ø Í z ´+ « >` ¦ à º' # # Q > h_ x 9 Q t à º\ K { ©
H, l ½ ¨ ¸ x 9 o < ƽ ¨ ¸\ _ ô Ç r] X ` ¦ ì r$ 3 % i Ü ¼ 9 s РÒ' © s × æ \ H & ñ & h & ³ © l ½ ¨
¸ o\ ¦ K $ 3 % i .
II. ÷ m Ç] M öU ê s0 n É
& ñ r « Ñ\ ¦ × æF G ~ ½ Ó Ð\ ¦ s 6 x # ] j ¸ % i .
"
é
¶ F « Ñ_ í ß o x 9 à ºì rf ¨ à º ~ ½ Ót \ ¦ 0 AK $ í ì r q \ ´ ú Æ Ò
#
Q Ar ì r0 Al \ " f r ` ¦ 8 £ ¤| ¾ Ó ¦ D ¥½ + Ë % i . D ¥½ + Ë ) a F
« Ñ\ ¦ 0 l q{ 9 M : í ß o\ ¦ þ j@ /ô Ç % 3 ] j l 0 AK / B N * 3 á Ô
\
¦ s 6 x # 15 ì rç ß × æF G ~ ½ Ó Ð ? /Â Ò_ l ^ \ ¦ i ( v
?
/ ¦ r Ar Û ¼\ ¦ G Ä º H õ & ñ ` ¦ 5 Y V ì ø Í4 ¤ % i .
þ
j7 á x& h Ü ¼ Ð í ß èü < ì ø Í6 £ x$ í s 8 A# Qè ß Ti` ¦ 0 l q s H õ & ñ
`
¦ ì ø Í4 ¤ # × æF G ~ ½ Ó Ð ? /Â Ò_ í ß è\ ¦ ] j ô Ç Ê ê\
D ¥½ + Ë ) a F « Ñ\ ¦ 0 l q # " f & ñ r « Ñ\ ¦ ] j ¸ % i . ] j ¸
)
a r « Ñ H XRD 8 £ ¤& ñ ` ¦ : x # " é ¶ H ¸$ í q e ` ¦ S X
% i . l © s $ : r \ " f { 9 # Q Ù ¼ Ð × æ$ í í ß ê
ø Í z ´+ « >` ¦ 0 Aô Ç r « Ñ_ ï r q H He ì r0 Al \ " f % i .
×
æ$ í í ß ê ø Í z ´+ « > É r Ð " é ¶ Ð_ HRPD\ ¦ s 6 x
%
i . × æ$ í í ß ê ø Í z ´+ « >\ 6 x ) a © É r 1.8348 ˚ A, ô ÇÒ o ë
ß [ þ t > h H Ge (311) s % 3 ¦ : r ¸ H 10 K \ " f © : r t % i
.
III. + s ÇÊ Ý õ m Í À X Ø8 ý
RMnGe > _ 4 ¤¸ ú ô Ç l & ³ © _ × æ כ ¹ô Ç " é ¶ × æ_
H Mn x 9 R " é ¶ [ þ t_ C \ P s . PMG_ â Ä º · ú 9
o < Æ ½ ¨ ¸ H & ñ ~ ½ Ó ½ ¨ ¸ Ð+ (P4/nmm) é ß 0 A[ j í_
ß ¼l H a = 4.182 ˚ A, c = 7.308 ˚ A s 9, ab ¨ î © \ " f Mn-Mn s _ o H ∼2.9 ˚ A s ¦ c » ¡ ¤, 7 £ ¤ ¨ î s _ Mn-Mn o H ∼7.3 ˚ A s . s Qô Ç o < Æ ½ ¨ ¸& h q
@
/g A$ í É r Mn © ñç ß _ l § 4 _ q @ /g A$ í ` ¦ l ¦
: r ¸\ É r l ½ ¨ ¸ o\ ¦ { 9 Ü ¼ . B ÐÀ Ó " é ¶ ü <
Fig. 1. Magnetic structure of PrMnGe at room temper- ature.
s F K5 Å q " é ¶ H l ¸F ' pà Ô[ þ t s : £ ¤& ñ ô Ç ~ ½ Ó ¾ ÓÜ ¼ Ð ¾ Ó
9 H l q 1 p x~ ½ Ó$ í ` ¦ t Ù ¼ Ð " é ¶ [ þ t s _ o
0 >t s Qô Ç q 1 p x~ ½ Ó$ í [ þ t_ â Ô q ts l & ³ ©
`
¦ & ñ f ± H כ ¹ è ) a . l $ í | 9 s × ¼ Q H ´ òõ H
: r ¸\ _ > r > ) a . 7 £ ¤ l © ñ 6 x§ 4 s : r ¸ \ - t
Ð 9 þ t M :, : r ¸\ _ ô Ç כ ¹1 l x` ¦ s ? / ¦ © o | 9
"
f\ ¦ ° ú H l ½ ¨ ¸\ ¦ + þ A$ í > ) a .
: r ½ ¨\ " f La` ¦ ' H s Ä » H l > r_ LaMnGe_
½ ¨ õ \ l í\ ¦ ¿ º ¦ e . Pr @ / La` ¦ 100 % '
© : r s _ : r ¸ ½ ¨ç ß \ " f l ¸F ' pà Ô H ¸ f
Mn " é ¶ \ ë ß ì ø Íy © $ í + þ AI Ð è ß . 7 £ ¤ La` ¦ Pr
o \ # QÖ ¼ & ñ ¸ u ¨ 8 Ô ¦í HÓ ü t Ð 6 x > ) a . s
Qô Ç La` ¦ Ô ¦í HÓ ü t Ð ' # × æ$ í í ß ê ø Í z ´+ « >` ¦ r ¸
H כ É r : r õ ] j % 6 £ § כ Ü ¼ Ð ¦ 9 ) a .

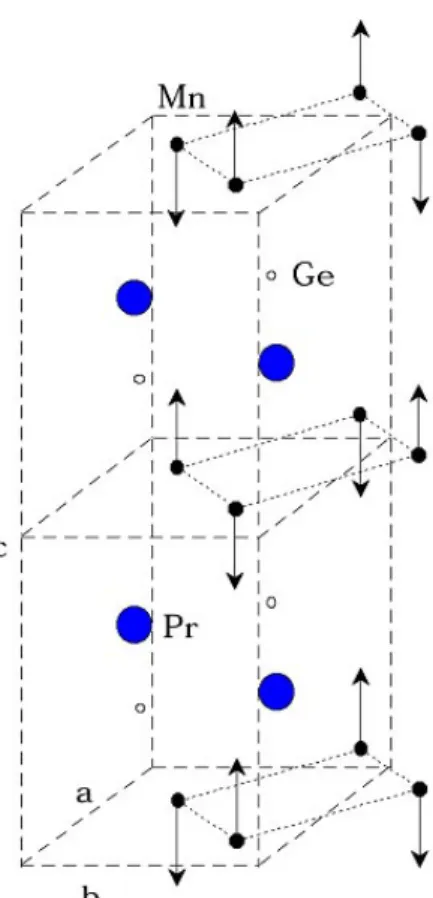

Fig. 1 É r PMG © : r \ " f Mn © ñç ß _ 6 x§ 4 Ü ¼ Ð ì
ø Íy © $ í ½ ¨ ¸(T
N É r 415 K)\ ¦ ? / ¦ e H כ ` ¦
Ð# ï r [1]. © : r \ " f Mn É r c » ¡ ¤ ~ ½ Ó ¾ ÓÜ ¼ Ð l ¸ F '
pà Ô\ ¦ ° ú ¦ s Qô Ç l ¸F ' pà Ô_ & ñ § > = É r 60 K t
> 5 Å q ÷ & 60 K A \ " f c » ¡ ¤ \ @ /K y ¸\ ¦ ° ú ¦
&
ñ § > =ô Ç . Pr Ð s À Ò# Q l © I H © : r \ " f © $ í
© I \ ¦ Ä »t ô Ç . : r ¸ ± ú t 150 K\ " f ï rì ø Íy ©
Fig. 2. VSM pattern of Pr
0.8La
0.2MnGe shows magnetic phase transitions.
$ í
© s \ ¦ ô Ç . ï rì ø Íy © $ í É r l ¸F ' pà Ô_ & ñ § > =s ì
ø Í $ í % ! 3 ¢ - a# 4 > ì ø Í@ / Ð & ñ § > =÷ &# Q" f l o_ ° ú כs
^ & h Ü ¼ Ð 0 © I m " f Ð ì ø Í@ / ~ ½ Ó ¾ ÓÜ ¼ Ð ©
o | 9 " f\ ¦ ° ú ¦ & ñ § > = ) a l ¸F ' pà Ô[ þ t_ ß ¼l Ø Ô l
M :ë H \ ì ø Í@ / ~ ½ Ó ¾ Ó_ ½ Ós © W÷ & ¦ ¸ ^ & h Ü ¼ Ð H { 9
& ñ ô Ç ° ú כ` ¦ ° ú H, ^ & h Ü ¼ Ð H y © $ í ` ¦ ` ( H, © I _
l ¸F ' pà Ô & ñ § > = © I s . : r ¸ 60 K & ñ ¸ Ð ± ú
t Pr_ ï rì ø Íy © $ í l ¸F ' pà Ô & ñ § > =s ì ø Íy © $ í
© I Ð ÷ & H © s { 9 # Qè ß .
Fig. 2 H PLMG_ l © s \ ¦ Ðl 0 Aô Ç VSM 8 £ ¤
&
ñ õ s . Õ ªa Ë >\ " f Ð1 p w s 68 ∼144 K ½ ¨ç ß \ " f >
\
@ /ô Ç l ¸F ' pà Ô ° ú כs > r F H כ Ü ¼ ÐÂ Ò' s : r ¸
½
¨ç ß \ " f_ l ½ ¨ ¸ y © $ í s e 6 £ §` ¦ · ú à º e . s
: r ¸ ½ ¨ç ß ` ¦ ] jü @ > _ l ¸F ' pà Ô ° ú כs \ O t ë ß s M
:_ l ½ ¨ ¸ VSM õ ë ß Ü ¼ Ð H © $ í ¢ ¸ H ì ø Íy ©
$ í × æ # Q " © t H ½ ¨ì r½ + É Ã º \ O .
Fig. 3 É r 10 K \ " f 170 K t _ : r ¸ ½ ¨ç ß \ " f PLMG _
× æ$ í í ß ê ø Í 4 x Ä ºo & h _ os . z ´+ « >\ " f ½ ¨ô Ç
o < ƽ ¨ ¸ H f ~ ½ Ó½ ¨ ¸ Ð+ é ß 0 A[ j í_ ß ¼l H s p
Ð ¦ ) a ° ú כ Ð ç ß H © : r \ " f a = 4.187 ˚ A, c = 7.361
˚ A Ü ¼ Ð+ r « Ñ] j ¸\ É r s Ð ¦ 9 ) a . × æ$ í í ß ê
ø Í 4 x Ä ºo H é ß 0 A[ j í 5 Å q \ e H " é ¶ [ þ t_ l ~ ½ Ó ¾ Ó x 9
½
¨ ¸\ ¦ · p . y Õ ªa Ë >_ (a), (b), (c) ¸¿ º\ " f c » ¡ ¤
~
½ Ó ¾ Ó\ @ /ô Ç x 9 Q t à º ì ø Í& ñ à ºs Ù ¼ Ð s H l
\ @ /ô Ç c» ¡ ¤ ~ ½ Ó ¾ Ó_ ß ¼l o < Æ ½ ¨ ¸\ q K z ´ / B Nç ß
\
" f 2 C e ` ¦ _ p ô Ç . Las \ O H PrMnGe_ õ ü <
y
© $ í s H Ú ÔA Õ ª 4 x Ä ºo x 9 × æ$ í í ß ê ø Í é ß
Fig. 3. The change of neutron scattering peaks of Pr
0.8La
0.2MnGe as a function of temperature for (a) (0 0 1/2), (b) (1 0 1/2), (c) (1 0 2/5) planes. Only a few scattering peaks are presented for the (1 0 1/2) plane to avoid the overlap of temperature-dependent scattering peaks.
&
h \ @ /ô Ç ? /6 x` ¦ ¦ 9 y Õ ªa Ë >\ " f (a) H B ÐÀ Ó " é ¶
è Pr_ l | 9 " f\ _ ô Ç כ s ¦ Õ ªa Ë > (b)ü < (c) H s
F K5 Å q Mnõ Pr_ l ¸F ' pà Ô\ _ ô Ç כ s .
Fig. 4 H PLMG_ (1 0 1/2) \ @ /ô Ç × æ$ í í ß ê ø Í 4 x Ä
ºo & h _ : r ¸ _ > r$ í ` ¦ · p . Fig. 3\ " f ¸ Ð
¤1 p w s 150 K s © \ " f > r F H í ß ê ø Í 4 x Ä ºo $ : r
t t 5 Å q ÷ & H כ Ü ¼ ÐÂ Ò' Mn\ _ ô Ç ì ø Íy © $ í ½ ¨ ¸
8
£
¤& ñ ô Ç ¸ H : r ¸ ½ ¨ç ß \ " f > r F < Ê` ¦ · ú à º e . ¢ ¸ô Ç 144 K \ " f : r ¸\ ¦ ? /w n = M : H 5 Å q& h × æ$ í í ß
Fig. 4. Temperature-dependent neutron scattering in-
tensity for the (1 0 1/2) plane of Pr
0.8La
0.2MnGe.
Fig. 5. Temperature-dependent neutron scattering in- tensity for the (0 0 2), (1 0 1) planes of Pr
0.8La
0.2MnGe.
ê
ø Í 4 x Ä ºo y © ¸_ 7 £ x H ¢ ¸ É r l ½ ¨ ¸ + þ A$ í ´ òõ \ _
ô Ç l # \ ¦ _ p ô Ç . s כ É r Pr \ _ ô Ç ì ø Íy © $ í © o
| 9 " f + þ A$ í H d` ¦ > p wô Ç . (1 0 1/2) É r Mn õ Pr_
l ¸F ' pà Ô\ @ /ô Ç × æ$ í í ß ê ø Í ´ òõ e [9].
Fig. 5 H o < Æ ½ ¨ ¸\ _ ô Ç & h Ü ¼ Ð s À Ò# Q ¨ î (0 0 2) ü < (1 0 1)\ @ /ô Ç × æ$ í í ß ê ø Í 4 x Ä ºo & h _ : r
¸ _ > r$ í ` ¦ · p . 170 K\ " f > r F H í ß ê ø Íy © ¸
144 K \ " f ¢ - aë ß y 7 £ x H כ É r l ½ ¨ ¸ o < Æ ½ ¨ ¸ _
é ß 0 A[ j íü < ° ú t H y © $ í _ Ø ¦ & ³` ¦ _ p ô Ç . s
כ
É r Pr_ l ¸F ' pà Ô[ þ t s y © $ í & h Ü ¼ Ð © o | 9 " f
\
¦ ° ú > ÷ & H כ ` ¦ > p wô Ç . ¢ ¸ô Ç 48 K\ " f H s Qô Ç y ©
$ í \ _ ô Ç ´ òõ t ¦ í ß ê ø Í 4 x Ä ºo _ ß ¼l 144 K s © _ : r ¸\ " f H à ºï r Ü ¼ Ð ÷ & H כ ` ¦ ^ ¦ à º e
. ô Ǽ # · ú ¡\ " f [ O " î ô Ç Pr " é ¶ \ _ ô Ç ì ø Íy © $ í ` ¦
¦ 9 48 K ∼ 144 K_ : r ¸ ½ ¨ç ß \ " f Pr É r y © $ í õ
ì ø Íy © $ í $ í | 9 ` ¦ 1 l x r \ ° ú H ï rì ø Íy © $ í ` ¦ + þ A$ í < Ê
`
¦ · ú Ã º e .
Fig. 6 É r ì ø Íy © $ í © o l | 9 " f\ _ ô Ç (0 0 1/2) í
ß ê ø Í 4 x Ä ºo & h _ : r ¸ _ > r$ í s . 144 K\ " f Ò' 7 £ x
ô Ç í ß ê ø Íy © ¸ H 48 K \ " f í o © I \ ¸² ú Ù þ ¡6 £ §` ¦ · ú Ã
º e . (0 0 1/2)_ × æ$ í í ß ê ø Íy © ¸ H a, b ¨ î _ l
¸F ' pà Ô\ y ô Ç $ í ì r s . " f : r ¸ 48 K\ s Ø Ô
Mnõ Pr_ l ½ ¨ ¸ H ¸¿ º ì ø Íy © $ í ^ ÷ & ¦ s [
þ
t_ l ¸F ' pà Ô H _ aü < b õ ¨ î ' H ~ ½ Ó ¾ ÓÜ ¼
Ð & ñ § > =H d` ¦ _ p ô Ç . La ' ÷ &t · ú § É r í H Ã ºô Ç PMG _ ¿ º> h_ © s : r ¸ H 150 K ü < 60 K Ð Ð ¦ ÷ & ¦ e
. : r ½ ¨\ " fü < ° ú s La\ ¦ ' % i ` ¦ â Ä º 2> h_ ©
s : r ¸ ¸¿ º ± ú f ` ¦ · ú à º e . s כ É r La_ Ô ¦ í
HÓ ü t ´ òõ Ð # " é ¶ s _ ¨ î ç H l © ñ 6 x§ 4
`
¦ y èr v H ´ òõ Ð ^ ¦ Ã º e .
ô
Ǽ # La \ O H PMG_ â Ä º ì ø Íy © $ í © s : r ¸
415 K Ð · ú 94 R e Ü ¼ : r ½ ¨_ × æ$ í í ß ê ø Í z ´+ « >
Fig. 6. Temperature-dependent neutron scattering in- tensity for the (0 0 1/2) plane of Pr
0.8La
0.2MnGe.
\
" f H © : r s _ l © s \ í& h ` ¦ ´ ú Æ Ò% 3 Ü ¼Ù ¼ Ð La s 20 % í < Ê ) a > \ @ /K © : r s © _ : r ¸\ " f ì ø Íy ©
$ í © s : r ¸ # Qb G> H t H 8 £ ¤& ñ ½ + É Ã º \ O % 3
. ¢ ¸ô Ç VSMõ × æ$ í í ß ê ø Í 8 £ ¤& ñ ` ¦ q §½ + É M :(Fig. 2ü <
Fig. 4, 5, 6) ì ø Íy © $ í -ï rì ø Íy © $ í © s : r ¸ H 144 K
Ð { 9 u % i Ü ¼ ï rì ø Íy © $ í -ì ø Íy © $ í : r ¸ H VSM 8 £ ¤
&
ñ s Z } > M ® o . s כ É r VSM 8 £ ¤& ñ r 68 K s _ : r
¸\ " f y © $ í ` ¦ ? / H 8 ú x l o_ ß ¼l l M : ë
H כ Ü ¼ Ð ¦ 9÷ & 9 l © s ½ ¨\ " f × æ$ í í ß ê
ø Í 8 £ ¤& ñ s B Ä º × æ כ ¹ < Ê` ¦ Â Òy r v H Â Òì r s l ¸ .
s
© _ ½ ¨\ ¦ : x # PMG > \ La\ ¦ Pr @ / \ '
H â Ä º © s : r ¸ ± ú t H כ ` ¦ S X % i ¦ s
\
¦ l & h ¨ î ç H © ñ 6 x§ 4 _ o Ð l Õ ü t % i .
IV. + s Ç Â ] Ø
: r ½ ¨\ " f H þ j H ' a d s | 9 × æ ÷ & ¦ e H 8 £ x © ½ ¨ ¸ Ó
ü t| 9 _ Pr-La-MnGe > \ " f_ l & h © s & ³
© × æ & ñ & h & ³ © l ½ ¨ ¸ o_ : r ¸ x 9 Ô ¦í HÓ ü t _
> r$ í \ @ / # ¸ % i . s Qô Ç ½ ¨\ ¦ Ã º' l 0 A K
r « Ñ_ ï r q , l > \ @ /ô Ç s K , × æ$ í í ß ê ø Íõ l
> _ © ' a ' a > \ í& h ` ¦ ´ ú Ò ? . : r ½ ¨\ " f l ©
s _ : r ¸ _ > r$ í ` ¦ S X % i ¦ Pr @ / ' ) a La Ô
¦í HÓ ü t Ð 6 x ¦ Mn x 9 Pr_ l & h © ñ 6 x` ¦ o r
& " f © s : r ¸\ ¦ ± ú Æ Ò H כ ` ¦ µ 1 ß+ À I . : r ½ ¨\ " f µ
1 ß 2 ³ l © s _ & ñ & h & ³ © É r B ÐÀ Ó " é ¶ è 7 á x À Ó\ ¦ Ë
¨ ¦ Ge\ ¦ Si Ü ¼ Ð u ¨ 8 Ù þ ¡` ¦ M : H l & ³ © « Ñ
Ð Ö ¸6 x| ¨ c à º e Ü ¼ 9 Æ ÒÊ ê ï rò ø Í$ í x 9 q ò ø Í$ í × æ$ í í ß ê
ø Í` ¦ s 6 x # : r ¸\ É r 1 l x% i < Æ & ³ © ` ¦ ½ ¨ H X <
×
æ כ ¹ô Ç « Ñ Ð s 6 x| ¨ c כ s .
P c
p 8 ý ò k >
s
½ ¨ H õ < Æl Õ ü t Â Ò " é ¶ § 4 ½ ¨l ì ø ÍS X Ø æ \ O _ t
"
é
¶ \ _ ô Ç כ e .
Y c
p w à U Ø ô
[1] R. Welter, G. Venturini, E. Ressouche and B. Mala- man, J. Alloys comp. 228, 59 (1995).
[2] H. Fujii, T. Okamoto, T. Shigeoka and N. Iwata, Solid State Commun. 53, 715 (1985).
[3] H. Kobayashi, H. Onodera, Y. Yamaguchi and H. Ya- mamoto, Phys. Rev. B 43, 728 (1991).
[4] T. Shigeoka, H. Fujii, H.Fujiwara, K. Yagasaki and T. Okamoto, J. Magn. Magn. Mater. 31, 209 (1983).
[5] G. Venturini, B. Malaman, K. Tomala, A. Szytula and J. P. Sanchez, Phys. Rev. B 46, 207 (1992).
[6] S. Siek, A. Szytula and J. Leciejewicz, Solid State Commun. 39, 863 (1981).
[7] L. Heller, M. F. Collins and Y. S. Yang, Phys. Rev.
B 49, 1104 (1994).
[8] Y. S. Yang, F. Marshiglio, M. Madsen, B. D. Gaulin, R. B. Rogge and J. A. Fernandez-Baca, Phys. Rev. B 65, 21 (2002).
[9] G. L. Squires, Introduction to the Theory of Thermal Neutron Scattering (Cambridge Univ. Press, Cam- bridge, 1978), p. 150.
Static Properties of the Magnetic Phase Transition for Pr 0.8 La 0.2 MnGe
C. H. Song, J. E. Kim, H. W. Choi, S. J. Kim and Y. S. Yang
∗School of Nano Science and Technology, Research Center for Dielectric and Advanced Matter Physics, Department of Physics, Pusan National University, Busan 609-735
Y. N. Choi
Korea Atomic Energy Research Institute, Daejeon 305-600 (Received 11 January 2005)
The static properties of the magnetic phase transitions for the layered structure Pr
0.8La
0.2MnGe have been studied in the temperature range from 300 K to 10 K. Polycrystals have been prepared by using an arc furnace. X-ray diffraction, magnetization and neutron diffraction measurements have been performed to measure the change in the chemical and the magnetic structures. The results show that the antiferromagnetic structure at room temperature exhibits a ferromagnetic ordering between 144 K and 48 K. Below 48 K, the magnetic structure corresponds to an antiferromagnetic phase. We believe that the low magnetic transition temperatures, compared with those for PrMnGe, originate from the reduced average magnetic interaction caused by the effect of the La impurity.
PACS numbers: 75.30.K, 75.10
Keywords: Magnetic phase transition, Interaction, Magnetic structure
∗
