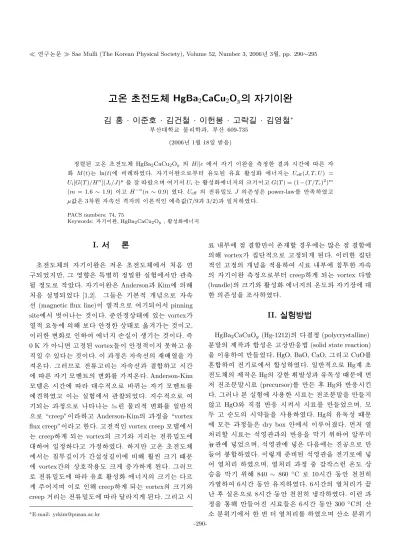

Æ X Ø ¾ ¹ Åy ¢= k HgBa 2 CaCu 2 O y 8 ý M T ì Ø Ë

(1)

w

Æ X Ø ¾ ¹ Åy ¢= k HgBa ² CaCu 2 O y 8 ý M T ì Ø Ë

» ý ¡ · T + Ö < Ú · »Z Ì x · T g Y @ õ i u · z @ B · »* å x ^∗

Â

Òí ß @ / < Æ § Ó ü t o < Æõ , Â Òí ß 609-735 (2006¸ 1 Z 4 18{ 9 ~ Ã Î6 £ §)

&

ñ § > = ) a ¦ : r í ¸^ HgBa

2

CaCu

2

O

y

_ H||c \ " f l s ¢ - a` ¦ 8 £ ¤& ñ ô Ç õ r ç ß \ É r

o M(t) H ln(t) \ q Y V % i . l s ¢ - a Ü ¼ ÐÂ Ò' Ä » ¸ ) a Ä »´ ò Ö ¸$ í o \ -t H U

eff

(J, T, U ) = U

i

[G(T )/H

ⁿ

](J

i

/J )

^µ

\ ¦ ¸ ú | Ã ÛÜ ¼ 9 # l " f U

i

H Ö ¸$ í o\ -t _ ß ¼l s ¦ G(T ) = (1−(T /T

c

)

²

)

^m

(m = 1.6 ∼ 1.9) s ¦ H

⁻ⁿ

(n ∼ 0.9) % i . U

^eff

_ À Óx 9 ¸ J _ > r$ í É r power-law\ ¦ ë ß 7 á ¤ % i ¦ µ ° ú כ É r 3 " é ¶ 5 Å q _ s : r& h \ V8 £ ¤ ° ú כ(7/9õ 3/2)õ { 9 u % i .

PACS numbers: 74, 75

Keywords: l s ¢ - a, HgBa

2

CaCu

2

O

y

, Ö ¸$ í o\ -t

I. " e Â ] Ø

í ¸^ _ l s ¢ - a É r $ : r í ¸^ \ " f % 6 £ §

½

¨÷ &% 3 t ë ß , Õ ª % ò ¾ Ó É r : £ ¤Z > y & ñ x 9 ô Ç z ´+ « >\ " fë ß ' a8 £ ¤

| ¨

c & ñ ¸ Ð ¤ . l s ¢ - a É r Anderson õ Kim\ _ K

%

6 £ § [ O " î ÷ &% 3 [1,2]. Õ ª[ þ t É r l : r& h > h¥ Æ Ü ¼ Ð 5 Å q

(magnetic flux line)s \ P & h Ü ¼ Ð # l ÷ &# Q" f pinning site \ " f # Á # Q H כ s . ï r î ß & ñ © I \ e H vortex

\ P

& h כ ¹1 l x \ _ K Ð î ß & ñ ô Ç © I Ð ` H כ s ¦, s

Qô Ç o Ð # \ -t < Hz ´s Ò q tl H כ s . 7 £ ¤ 0 K m ¦& ñ ) a vortex[ þ t s î ß & ñ & h s t 3 l w ¦ ¹ ¡ § f

{ 9 Ã º e H כ s . s õ & ñ É r 5 Å q _ F C \ P ` ¦ 4

R : r . Õ ª QÙ ¼ Ð À Ó ¦o H 5 Å q õ ½ + Ë ¦ r ç ß

\

É r l ¸F ' pà Ô_ o\ ¦ 4 R : r . Anderson-Kim

¸4 S q É r r ç ß \ @ /Ã º& h Ü ¼ Ð 7 H l ¸F ' pà Ô\ ¦

\

V| % i ¦ s H z ´+ « >\ " f ' a ¹ 1 Ï÷ &% 3 . t Ã º& h Ü ¼ Ð # l

÷ & H õ & ñ Ü ¼ Ð H Ö ¼ 2 ; Ó ü t o & h o\ ¦ { 9 ì ø Í& h Ü

¼ Ð “creep”s ¦ Anderson-Kim_ õ & ñ ` ¦ “vortex flux creep” s ¦ ô Ç . ¦ & h vortex creep ¸4 S q\ " f

H creep > ÷ & H vortex _ ß ¼l ü < o H À Óx 9 ¸\

@

/ # { 9 & ñ ¦ & ñ % i . t ë ß ¦ : r í ¸^

\

" f H g Ë >È ÒU ·s ç ß [ O $ í U ´s \ q K s ` ß ¼l M :ë H

\

vortexç ß _ © ñ 6 x ¸ ß ¼> 7 £ x > ) a . Õ ª QÙ ¼

Ð À Óx 9 ¸\ Ä »´ ò Ö ¸$ í o \ -t _ ß ¼l H Ø Ô

>

Å Ò# Qt 9 s Ð K creep > ÷ & H vortex _ ß ¼l ü <

creep o H À Óx 9 ¸\ ² ú t > ) a . Õ ªo ¦ r

∗

E-mail: [email protected]

«

Ñ ? /Â Ò\ & h < Êë ß s > r F ½ + É â Ä º\ H ´ ú § É r & h < Ê\ _

K vortex | 9 é ß & h Ü ¼ Ð ¦& ñ ÷ &> ) a . s Qô Ç | 9 é ß

&

h ¦& ñ _ > h¥ Æ ` ¦ & h 6 x # r « Ñ ? /Â Ò\ g Ë >È Òô Ç 5 Å q _

l s ¢ - a 8 £ ¤& ñ Ü ¼ ÐÂ Ò' creep > ÷ & H vortex µ 1 Ï (bundle) _ ß ¼l ü < Ö ¸$ í o \ -t _ : r ¸ü < l © \ @ / ô

Ç _ > r$ í ` ¦ ¸ % i .

II. ÷ m Ç] M öU ê s0 n É

HgBa

2

CaCuO

y

(Hg-1212) _ & ñ (polycrystalline) ì

r ´ ú _ ] j õ ½ + Ë$ í É r ¦ © ì ø Í6 £ xZ O (solid state reaction)

`

¦ s 6 x # ë ß [ þ t% 3 . HgO, BaO, CaO, Õ ªo ¦ CuO\ ¦

D ¥ ½ + Ë # l Ð\ " f ½ + Ë$ í % i . { 9 ì ø Í& h Ü ¼ Ð Hg> í

¸^ _ ] j É r Hg _ y © ô Ç 6 fµ 1 Ï$ í õ Ä »1 l q$ í M :ë H \

$

¸ì r ´ ú r « Ñ (precursor)\ ¦ ë ß H Ê ê Hgü < ì ø Í6 £ x r

. Õ ª Q : r z ´+ « >\ 6 x ô Ç r « Ñ H ¸ì r ´ ú ` ¦ ë ß [ þ t t

· ú

§ ¦ HgOü < f ] X ì ø Í6 £ x r & " f r « Ñ\ ¦ ë ß [ þ t% 3 Ü ¼ 9, ¸

¿

º ¦ í H ¸_ r [ þ t` ¦ 6 x % i . Hg_ Ä »1 l q$ í M :ë H

\

¸ H õ & ñ [ þ t É r dry box î ß \ " f s À Ò# Q& . $ \ P

%

o ½ + É r « Ñ H $ 3 % ò ' a õ _ ì ø Í6 £ x` ¦ } l 0 A # · ú À Òp

³ o

u ' a \ V , % 3 Ü ¼ 9, $ 3 % ò ' a \ V , É r 6 £ § \ H / B N Ü ¼ Ð ë ß [

þ

t # Q 4 x ½ + Ë % i . s X O > ï r q ) a $ 3 % ò ' a` ¦ l Ð\ V ,

#

Q \ P % o % i Ü ¼ 9, \ P % o õ & ñ × æ ° ú Û ¼ : r ¸ © 5

p

x` ¦ } l 0 AK 840 ∼ 860

^◦

C Ð 10r ç ß 1 l x î ß ; ;y

\ P # 6r ç ß 1 l x î ß Ä »t % i . 6r ç ß _ \ P % o = å Q è

ß Ê ê z ´ : r Ü ¼ Ð 8r ç ß 1 l x î ß ; ;y Í ty % i . s õ

&

ñ ` ¦ : x K ë ß [ þ t # Q r « Ñ[ þ t É r 6 r ç ß 1 l x î ß 300

^◦

C _ í ß

è ì r 0 Al \ " f ô Ç 8 \ P % o \ ¦ % i Ü ¼ 9 í ß è ì r 0 Al

-290-

(2)

\ " f z ´ : r Ü ¼ Ð ; ;y Í ty % i . Hg-1212 ì r ´ ú { 9

\

¦ & ñ § > =r v H õ & ñ É r 6 £ § õ ° ú . ½ + Ë$ í ) a r « Ñ_ ì r ´ ú { 9

[ þ t` ¦ glove box ? /\ " f µ 1 Ï\ Ø æì r y ì r Wô Ç Ê ê, 45 µm ^ Ð É r . ï r q ) a ì r ´ ú À Ò\ ¦ Ó o^ © I _ \ ; ¤ r (epoxy) ü < [ O # Q" f " é ¶: x+ þ A _ á Ô : r ] t 8 î ß \ V , H . Õ ª Ê

ê 7 £ ¤ r SQUID § 4 > ? /_ í ¸ $ 3 ` ¦ s 6 x K z ´ : r

\

" f 5 T_ y © ô Ç l © \ " f ² D I > ë ß [ þ t # Q & ñ § > = r

. \ ; ¤ r \ & ñ § > = ) a r « Ñ\ H 30 mg _ Hg-1212 ì r ´ ú ` ¦ s

6 x % i Ü ¼ 9 \ ; ¤ r ^ \ @ /ô Ç í ¸^ ì r ´ ú _ Â Ò x

q H 9 %% i . " f Hg-1212 ì r ´ ú É r " f Ð b # Q4 R e

#

Q" f torque 6 x ½ + É M : Ä »\ v > ¹ ¡ §f # & ñ § > =÷ &l ~ 1

. & ñ § > = ) a r « Ñ\ " f H y y ì r ´ ú © I _ { 9 [ þ t É r \ ; ¤ r

î ß \ " f c» ¡ ¤ _ ~ ½ Ó ¾ Ós { 9 & ñ ô Ç É r é ß & ñ s . y { 9

[ þ t s s Ö © { 9 [ þ t õ l & h Ü ¼ Ð ¦w n ÷ &l M :ë H \ & ñ

§ >

= ) a r « Ñ\ @ / < Æ 8 £ ¤& ñ u H { 9 [ þ t ç ß _ ½ + Ë\ _ ô Ç ´ ò õ

) \ O H í H Ã ºô Ç { 9 ^ ë ß _ : £ ¤$ í ` ¦ >

)

a . & ñ § > =r Hg-1212 r « Ñ_ l & h : £ ¤$ í ` ¦ 8 £ ¤& ñ l

0 A # SQUID § 4 > (Quantum Design Inc.)\ ¦ s 6

x % i . 8 £ ¤& ñ : r ¸ H 5 K \ " f 200 K t ¦, l © É r 5 T t % i .

III. + s ÇÊ Ý õ m Í À X Ø8 ý

1. DC × D ù o Ú ¤X N Ë

Fig. 1 É r Hg-1212 \ 4.0 Oe_ l © ` ¦ c» ¡ ¤ \ ¨ î '

> # Qï r H||c ü <, ab \ ¨ î ' > # Qï r H||ab _ y

y _ â Ä º\ ZFC (Zero Field Cooled)ü < FC (Field Cooled) \ @ /ô Ç DC oÖ ¦ 4πχ\ ¦ Ð# Å Ò ¦ e . r « Ñ

?

/_ í ¸^ ì r ´ ú É r @ /| Ä Ì& h Ü ¼ Ð ½ ¨+ þ A_ r « Ñs Ù ¼ Ð

Fig. 1. Susceptibility 4πχ vs temperature of aligned Hg- 1212.

l

è H D ∼ 1/3` ¦ 6 x % i . 4 Oe_ ± ú É r l

© \ " f T

^c

H 123 K % i . ± ú É r : r ¸\ " f, H||c \ @ /K grain[ þ t ? /Â Ò l © \ _ ` ) a ZFC oÖ ¦ ° ú כ É r 4πχ = -0.91 s % 3 . H||ab\ @ /K " f H ZFC{ 9 M : -0.20s

%

3 . 4 Oe_ l © ` ¦ # T

^c

Ð Z } É r : r ¸\ " f Í t y

Ù þ ¡` ¦ M : FC oÖ ¦ É r H||c \ @ /K " f H 4πχ = -0.87 s

%

3 ¦ H||ab_ â Ä º\ H -0.18 s % 3 .

2. M T ì Ø Ë

l © ` ¦ c» ¡ ¤ \ ¨ î ' > " f ¦& ñ ) a l © (5, 10, 15, 20 kOe) õ : r ¸ (5 ∼ 70 K)\ @ /ô Ç o M(t)\ ¦ 8

£ ¤& ñ % i . Fig. 2 H 20 kOe _ l © \ " f 8 £ ¤& ñ ô Ç r

ç ß ln t \ @ /ô Ç l s ¢ - a _ + þ A& h ' a > \ ¦ Ð# Å Ò

¦ e . s Qô Ç כ É r ¦ : r í ¸^ _ { 9 ì ø Í& h s ¢ - a& h :

£ ¤$ í s [3-5]. Fig. 2\ " f ^ ¦ Ã º e H ü < ° ú s ln t \

@

/ô Ç o M_ l Ö ¦ l : r ¸ 7 £ x < Ê\ ç ß y

è H כ ` ¦ · ú Ã º e . { 9 ì ø Í& h Ü ¼ Ð í ß oÓ ü t ¦ : r í

¸^ _ Cu-O 8 £ x \ " f H 80 > h_ í ß è " é ¶ { © ô Ç > h_

< Ês > r F > ÷ & 9 2D vortex Ù þ É r 8> h_ ¦& ñ × æd

\

_ K | 9 é ß & h Ü ¼ Ð ¦& ñ ÷ &> ) a [6]. Õ ª QÙ ¼ Ð o _

r ç ß \ @ /ô Ç s ¢ - a M (t)\ ¦ | 9 é ß & h ¦& ñ ¸4 S q Ð ì r$ 3

% i . l s ¢ - a M (t) ÐÂ Ò' ½ © o ) a l s ¢ - aÖ ¦ S

= d ln M/d ln t\ ¦ ½ ¨ % i . ¦ & h vortex creep ¸4 S q

\

_ S H : r ¸ 7 £ x ü < 8Ô ¦ # Q / å L > 7 £ x H /

B G ` ¦ ? /# Q ô Ç . t ë ß ´ ú § É r ¦ : r í ¸^ _ z

´+ « > õ \ _ S H × æ ç ß : r ¸% ò % i \ " f _ { 9 & ñ 9, ¦ & h ¸4 S q Ð H s Qô Ç : £ ¤$ í ` ¦ [ O " î ½ + É Ã º \ O . t

ë ß | 9 é ß & h ¦& ñ ¸4 S q\ _ S _ { 9 & ñ >

Fig. 2. Time dependence of the magnetization M at 20

kOe.

(3)

Fig. 3. Time dependence of the normalized magnetic relaxation rate S at several fields.

Å

Ò# Qt H : r ¸ % ò % i ` ¦ \ V ¦ e Ü ¼ 9 s כ É r z ´+ « > õ

ü < ¸ ¸ ú { 9 u ô Ç . Fig. 3\ H # Q l © \ " f 8 £ ¤& ñ ô

Ç M (t) ÐÂ Ò' ½ ¨ô Ç S\ ¦ ? /% 3 . ± ú É r : r ¸ % ò % i \

"

f S_ ° ú כ É r ß ¼> t · ú §Ü ¼ 9 Õ ª ° ú כ É r 0.02 ü < 0.03 s

Ð Å Ò# Q H כ ` ¦ · ú Ã º e .

3. ÍV R Ë× D ; c .U

¦ : r \ " f_ Z } É r \ P \ -t ü < ± ú É r Ö ¸$ í o \ -t M : ë

H \ r ç ß \ @ /ô Ç o_ y è ] j 27 á x í ¸^ \ " f

è ß . # Q t & ³ © < Æ& h ¸4 S qs s Qô Ç & ³ © ` ¦ l Õ

ü

t l 0 AK ] jî ß ÷ &% 3 H X < s Qô Ç ¸4 S q[ þ t ç ß _ Å Òכ ¹ô Ç

s & h É r Ä »´ ò Ö ¸$ í o \ -t _ À Ó\ @ /ô Ç _ > r$ í s

. t ë ß hopping Ö ¦ ν \ @ /ô Ç Arrhenius-+ þ A_ ³ ð & ³d

É

r / B N: x& h s [7].

ν = ν

₀

exp(− U

_eff

k

B

T ) (1)

#

l " f ν

0

H r ¸ Å Ò Ã º (attempt frequency)s ¦, U

eff

H ¦& ñ © # 4 ` ¦ & h á Ô H vortex [ þ t \ @ /ô Ç Ä »´ ò

Ö

¸$ í o \ -t s 9, T H > _ : r ¸s . { 9 ì ø Í& h Ü ¼ Ð Ä »

´

ò Ö ¸$ í o \ -t U

eff

H À Óx 9 ¸ J, : r ¸ T , Õ ªo ¦ l

© H_ < ÊÃ ºs . : r ½ ¨\ " f H U

eff

\ ¦ f ] X & h Ü ¼ Ð

½

¨ l 0 AK Maley 1 p x [8] \ _ K ] jî ß ) a õ \ ¦ s 6 x

%

i . s ì r$ 3 É r Arrhenius \ ¦ í < Ê H o M_ s

¨ 8

Ö ¦ \ @ /ô Ç ~ ½ Ó& ñ d ` ¦ l : r Ü ¼ Ð ô Ç .

dM

dt = Bωa

2πr exp(− U

eff

k

_B

T ) (2)

#

l " f B H l Ä » ¸s ¦ ω H vortex hopping \ @ /ô Ç :

£ ¤$ í r ¸ Å Ò Ã ºs 9 a H hopping o s ¦ r É r r « Ñ_ ì

ø Í â s . Ä »´ ò © # 4 Ö ¸$ í o \ -t U

eff

H 6 £ § õ ° ú s Å

Ò# Q .

U

eff

= −k

B

T

ln dM

dt − C

(3)

#

l " f C = ln(Bωa/2πr)s . s Ê êÂ Ò' H k

B

=1 Ð

¦ U

eff

\ ¦ : r ¸é ß 0 A K Ð è q כ s . d (3)_ J-_ > r

$ í

É r Bean ¸4 S q` ¦ 6 x # hopping 5 Å q ¸\ ÐÕ ª < ÊÃ º Ð _

> r ô Ç . ¦& ñ ) a l © _ Ø æì r y ± ú É r : r ¸ % ò % i \

"

f H ω ü < a\ % ò ¾ Ó` ¦ p } 9 Ã º e H 6 £ x» ¡ ¤ \ -t , ç ß [ O $ í U

´s 1 p x _ B > h Ã º[ þ t s _ © Ã ºs l M :ë H \ d (3)\

H · ú t 3 l w H C H © Ã º Ð ç ß Å Ò ½ + É Ã º e

. s Qô Ç & ñ ` ¦ t ¦ C_ & h ] X ô Ç ° ú כ É r ± ú É r : r ¸% ò

%

i \ " f U

eff

_ ì r o ) a Â Òì r` ¦ Â Ò× ¼ Qî r 5 Å q& h J_ < Ê Ã

º Ð ë ß × ¼ H ° ú כÜ ¼ Ð & ñ % i . t ë ß y l © \ @ /ô Ç ô

Ç > h_ C ° ú כ É r V , É r : r ¸% ò % i , : £ ¤ y ¦ : r % ò % i \ @ /K

"

f H 5 Å q& h / B G ` ¦ ë ß [ þ t t 3 l w ô Ç . Õ ª QÙ ¼ Ð U

eff

_

: r ¸ _ > r$ í É r y : r ¸ % ò % i \ @ /ô Ç 5 Å q ¸| Ü ¼ ÐÂ Ò'

½

¨½ + É Ã º e . y y _ 1 p x : r% ò % i _ M(t)\ U

^eff

\ ¦ 5 Å q& h s

¦ Â Ò× ¼ Qî r < ÊÃ º Ð ë ß × ¼ H scaling _ ° ú כÜ ¼ ÐÂ Ò '

: r ¸ _ > r$ í ` ¦ ½ ¨½ + É Ã º e [9,10]. s X O > < ÊÜ ¼ Ð" f scaling < ÊÃ º G(T ) H scaling [ þ t ÐÂ Ò' ½ ¨½ + É Ã º e Ü ¼ 9 G(T )_ ° ú כ` ¦ fitting < ÊÜ ¼ Ð" f : £ ¤& ñ ô Ç < ÊÃ º + þ AI \ ¦ ½ ¨

½

+ É Ã º e . U

eff

/G(T ) _ l © \ @ /ô Ç scaling É r H

⁻ⁿ

power Z O g Ë :` ¦ 6 x > ÷ & ¸ H l © \ @ /K " f ô Ç /

B G Ü ¼ Ð > ) a [3]. l © õ : r ¸ ÷ r ë ß m

q + þ A À Ó _ > r$ í ` ¦ ? / H U

eff

(J, T, H) _ ³ ð & ³ d

É r â + « >& h Ü ¼ Ð 6 £ § õ ° ú s ³ ð & ³ ) a .

U

eff

(J, T, H) = U

i

G(T ) H

ⁿ

F J

i

J

(4)

#

l " f U

ⁱ

ü < J

i

H J/J

c

\ _ > r H scaling ° ú כ[ þ t s .

F (J

i

/J ) H U

eff

_ À Óx 9 ¸ J\ @ /ô Ç _ > r$ í ` ¦ · p

. o í À Óü < ' a > e Ü ¼Ù ¼ Ð Bean ¸4 S q` ¦ s 6 x

# l s ¢ - a 8 £ ¤& ñ Ü ¼ ÐÂ Ò' ½ ¨ô Ç o M(t)\ ¦ À Óx 9

¸ J Ð ¨ 8 ½ + É Ã º e . | 9 é ß & h ¦& ñ s : r \ _ { 9 ì

ø Í& h U

eff

\ @ /ô Ç ³ ð & ³d É r 6 £ § õ ° ú s Å Ò# Q .

U

eff

u U

i

J

_i

J

µ

(5)

Ö

¸$ í o \ -t U

eff

ü < À Óx 9 ¸ Jü <_ ' a > \ ¦ · ú Ðl 0

AK 8 £ ¤& ñ ô Ç M ` ¦ À Óx 9 ¸ J Ð ¨ 8 % i Ü ¼ 9 d (3)` ¦

6 x l 0 AK " f © Ã º C_ ° ú כ É r T < 15 K _ : r ¸ % ò

%

i \ @ /ô Ç U

eff

_ 5 Å q$ í Ü ¼ ÐÂ Ò' ½ ¨ % i . ± ú É r : r ¸

% ò

% i \ " f H U

eff

_ l : r& h : r ¸_ > r$ í É r Á ºr | ¨ c Ã º e

. C_ & ñ _ \ Ø Ô K Å Ò H l © s 7 £ x

(4)

C _ ° ú כ ¸ % i r 7 £ x > ) a . : r ½ ¨\ " f H l © s 7

£

x < Ê\ C_ ° ú כ É r 34 ∼ 41 Ð % i . Fig. 4 H

l © ` ¦ c» ¡ ¤ \ ¨ î ' > Ù þ ¡` ¦ â Ä º_ M(t) ° ú כÜ ¼ ÐÂ Ò '

½ ¨ô Ç J\ @ /ô Ç U

_eff

_ / B G ` ¦ ? / ¦ e . y ½ ¨ç ß

É

r ô Ç : r ¸\ " f ½ ¨ô Ç ° ú כ` ¦ · p . © ± ú É r : r ¸ (5 K) H J Z } É r % ò % i \ e . J\ @ /ô Ç U

_eff

/G(T ) _ ' a

>

\ ¦ ¿ º » ¡ ¤` ¦ ÐÕ ª < ÊÃ º Ð # Fig. 5\ ? /% 3 . : r

¸ 7 £ x < Ê\ J_ ° ú כ É r y è % i Ü ¼ 9 U

^eff

H & h

&

h Ü ¼ Ð 7 £ x % i . Fig. 5 ÐÂ Ò' , y : r ¸ % ò % i \ @ / ô

Ç : r ¸ _ > r$ í G(T ) H ± ú É r : r ¸ % ò % i Ü ¼ ÐÂ Ò' S X © ô Ç Â

Ò× ¼ Qî r / B G \ Z } É r : r ¸ % ò % i \ @ /ô Ç U

eff

[ þ t # Q

¸2 ¤ fitting # ½ ¨ % i . t ë ß Z } É r : r ¸ % ò % i \ " f

H 5 Å q$ í \ " f ç ß # Á # Qè ß H כ ` ¦ · ú Ã º e . s Q ô

Ç 1 l x É r 6 £ § õ ° ú s [ O " î ½ + É Ã º e . 5 Å q â ì2 £ § \ @ / ô

Ç Bardeen-Stephan ¸4 S q[11]` ¦ & h 6 x r & van der Beek 1

p x [12] É r © Ã º C\ @ / # 6 £ § õ ° ú s Ä » ¸ % i .

Fig. 4. J dependence of the activation energy obtained by M (t).

Fig. 5. J dependence of U

eff

(T )/G(T ).

C = ln 2ρ

_{f s}

J

_s

µ

0

d

(6)

#

l " f J

s

= M − M

eq

, ρ

fs

ρ

n

B/B

c2

H 5 Å q â ì2 £ § $ ½ Ó s

9 ρ

ⁿ

É r & ñ © © I _ $ ½ Ós . Õ ªo ¦ A ' s H r

« Ñ_ ³ ð \ @ /ô Ç Ã º\ ¦ · p . Z } É r : r ¸ % ò % i \

"

f M° ú כ É r _ ¨ î + þ A o M

^eq

_ ° ú כõ { 9 u ô Ç .

Õ

ª QÙ ¼ Ð C H ¦ : r% ò % i \ " f H $ : r% ò % i \ q K B

Ä º > Å Ò# Q . ¦ : r% ò % i \ " f U(J) # Á # Q > ÷ &

H כ É r M ≈ M

eq

\ l ô Ç כ s . Fig. 5 ÐÂ Ò' · ú Ã º e

H ü < ° ú s U

^eff

H l © \ @ /K " f Ì º§ Â ô Ç _ > r$ í

`

¦ · p . ± ú É r l © _ 8 £ ¤& ñ ° ú כ É r : £ ¤& ñ ô Ç J_ ° ú כ\

"

f ln(dM/dt)_ Z } É r ] X @ /° ú כ\ _ K Z } É r U

eff

_ ° ú כ` ¦

. FittingÜ ¼ ÐÂ Ò' ½ ¨ô Ç G(T )_ : r ¸\ @ /ô Ç < ÊÃ º& h _

> r$ í É r [1 − (T /T

x

)

ⁿ

]

^m

_ ³ ð & ³d ` ¦ : x K " f ½ ¨ % i .

#

l " f T

^x

H T

c

, T

irr

< Ê É r fitting B > h Ã º Ð Å Ò# Q .

s

Qô Ç < ÊÃ º& h + þ AI _ × þ É r Ginzberg-Landau s : r Ü ¼

ÐÂ Ò' ½ ¨ô Ç H

c

(T ), λ(T ), ξ(T ) _ : r ¸ _ > r$ í \ H

¦ e . : r ½ ¨\ " f ½ ¨ô Ç G(T ) H [1−(T /T

c

)

²

]

^m

_ < ÊÃ º + þ

_eff

(J ) _

ⁿ

_ Ð ¾ º# Q Å Ò% 3 . # l " f n_ ° ú כ É r É r l

%

i . U

eff

ⁿ

Ü ¼ Ð scaling l 0 AK ½ ¨ ô

Ç n_ ° ú כ É r 0.9 Ð Å Ò# Q& ¦, s H # Q ¦ : r í ¸

^

\ " f ½ ¨ô Ç ° ú כ n ∼ 1_ ° ú כõ ¸ ú { 9 u % i [13-15].

· ú

^eff

H

ⁿ

/G(T ) _ J\ @ /ô Ç _ > r$ í ` ¦ Fig. 6 \ ? /% 3 . Fig.

6 \ " f · ú Ã º e H ü < ° ú s 8 £ ¤& ñ ° ú כ É r d (5)\ Å Ò# Qt H

Fig. 6. J dependence of U

eff

H

ⁿ

/G(T ).

(5)

¿

º > h_ power-law% ò % i Ü ¼ Ð ¾ º# Q . ± ú É r : r ¸ % ò % i

\

" f H µ _ ° ú כ É r 3/2Ü ¼ Ð Å Ò# Q . Õ ª QÙ ¼ Ð s : r

¸% ò % i \ " f H É r vortex µ 1 Ïs ¦& ñ ) a . Õ ªo ¦ Z }

É

r : r ¸ % ò % i \ " f H µ _ ° ú כs 7/9 Ð Å Ò# Q . s כ

É

>

½

¨\ " f H ½ ¨½ + É Ã º \ O % 3 .

IV. + s Ç Â ] Ø

&

ñ § > =r HgBa

₂

CaCu

2

O

y

ô Ç o H ¦ : r í ¸^ _ { 9 ì ø Í& h : £ ¤f ç r ç ß _

> r$ í ` ¦ Ð% i Ü ¼ 9, | 9 é ß & h ¦& ñ ¸4 S q Ð [ O " î ½ + É Ã º e % 3 .

Ä

»´ ò Ö ¸$ í o \ -t U

^eff

_ 5 Å q$ í ` ¦ ¦ 9 # ½ ¨ô Ç : r

¸_ > r$ í É r [1 − (T /T

c

)

²

]

^m

_ < ÊÃ º Ð Å Ò# Q& ¦, m_ ° ú כ

É r H

ⁿ

# Ä »´ ò Ö ¸$ í o \ -t U

eff

_ scaling É r É r vortex µ 1

Ï (µ = 3/2)õ H vortex µ 1 Ï (µ = 7/9) Ð Å Ò# Qt H ¿ º

>

h_ power-law % ò % i Ü ¼ Ð ¾ º# Q H כ ` ¦ · ú Ã º e % 3

.

P

c p 8 ý ò k >

s

7 Hë H É r Â Òí ß @ / < Æ § Ä »õ ] j < ÆÕ ü t ½ ¨q (2¸ )\ _

# ½ ¨÷ &% 3 6 £ §.

Y

c p w Ã U Ø ô

[1] P. W. Andreson, Phys. Rev. Lett 9, 309 (1962).

[2] P. W. Anderson and Y. B. Kim, Rev. Mod. Phys.

36, 39 (1964).

[3] M. E. Mchenry, S. Simizu, H. Lessure, M. P. Maley , J. Y. Coulter, S. Tanaka and H. Kojima Phys. Rev.

B 44, 7614 (1991).

[4] M. Mittag, M. Rosenberg, A. V. Niculescu, B.

Himmerich and H. Sabrowsky, Physica C 198, 222 (1992).

[5] J. G. Ossandon, J. R. Thompson, D. K. Christern, B. C. Sales, Y. R. Sun and K. W. Lay, Phys. Rev.

B 46, 3050 (1992).

[6] P. H. Kes and C. J. van der Beek, Physca B 169, 80 (1991).

[7] A. P. Malozemoff, Physica C 264, 185 (1991).

[8] M. P. Maley, J. O. Willis, H. Lessure and M. E.

Mchenry, Phys. Rev. B 42, 2936 (1990).

[9] P. J. Kung, M. P. Maley, M. E. Mchenry, J. O.

Willis, J. Y. Coulter, M. Murakami and S. Tanaka, Phys. Rev. B 46, 6427 (1992).

[10] P. J. Kung, M. P. Maley, M. E. Mchenry, J. O.

Willis, M. Murakami and S. Tanaka, Phys. Rev. B 48, 13922 (1993).

[11] J. Bardeen and M. J. Stephen, Phys. Rev. 140, 197 (1965).

[12] C. J. van der Beek, G. J. Nieuwenhuys, P. H. Kes, H. G. Schnack and R. Griessen, Physica C 197, 320 (1992).

[13] E. Zeldov, N. M. Amer, G. Koren, A. Gupta, M. W.

McElfresh and R. J. Gambino, Appl. Phys. Lett. 56, 680 (1990).

[14] M. Tinkham, Phys. Rev. Lett. 61, 1658 (1988).

[15] J. D. Hettinger, A. G. Swanson, W. J. Skocpol, J.

S. Brooks and J. M. Graybeal, Phys. Rev. Lett. 62,

2044 (1989).

(6)

Magnetic Relaxation of the High-T _c Superconductor HgBa ₂ CaCu ₂ O _y

Hong Kim, Joon Ho Lee, Gun Cheol Kim, Hun Bong Lee, Rock Kil Ko and Young Cheol Kim

^∗

Department of Physics, Pusan National University, Busan 609-735

(Received 18 January 2006)

We have investigated magnetic relaxation in a grain-aligned sample of HgBa

2

CaCu

2

O

y

powder embedded in epoxy with the magnetic field along the c axis. From the magnetic measurement of the normalized low-field DC susceptibility, the superconducting transition temperature T

c

is about 123 K. The magnetic relaxation M (t) of grain-aligned HgBa

2

CaCu

2

O

y

for H||c shows a behavior proportional to ln(t). The effective activation energy of HgBa

2

CaCu

2

O

y

was extracted from the magnetic relaxation. From these results, a functional expression of the activation energy is fit to the relation U

eff

(J, T, U ) = U

i

[G(T )/H

ⁿ

](J

i

/J )

^µ

, where U

i

is the scale of the activation energy and G(T ) = (1 − (T /T

c

)

²

)

^m

(m = 1.6 ∼ 1.9) and H

⁻ⁿ

(n ∼ 0.9). We observe power-law of J dependence of U

eff

, where µ values agree qualitatively with theoretical prediction (7/9 and 3/2) for a three-dimensional flux-line lattice.

PACS numbers: 74, 75

Keywords: Magnetic relaxation, HgBa

2

CaCu

2

O

y

, Activation energy

∗

Æ X Ø  ¾ ¹ Åy ¢= k HgBa 2 CaCu 2 O y 8 ý M T ì Ø Ë

w

Æ X Ø  ¾ ¹ Åy ¢= k HgBa 2 CaCu 2 O y 8 ý  M T ì Ø Ë

 » ý  ¡ · T + Ö < Ú ·  »Z Ì   x · T g Y @ õ i u · z    @  B ·  »* å   x ∗

Â

Òí ß @ / < Æ § Ó ü t o  < Æõ , Â Òí ß  609-735 (2006¸  1 Z 4 18{ 9  ~ Ã Î6 £ §)

&

ñ § > = ) a  ¦ : r  í   ¸^  HgBa

CaCu

O

_  H||c \ " f  l  s  ¢ - a`  ¦ 8 £ ¤& ñ ô  Ç   õ  r ç ß \    É r  

o M(t)  H ln(t) \  q Y V % i  .  l s  ¢ - a Ü ¼ ÐÂ Ò'  Ä » ¸  ) a Ä »´ ò  Ö ¸$ í o \  -t   H U

(J, T, U ) = U

[G(T )/H

](J

/J )

\  ¦ ¸ ú   | Ã ÛÜ ¼ 9 # l " f U

  H  Ö ¸$ í o\  -t _  ß ¼l s  ¦ G(T ) = (1−(T /T

)

)

(m = 1.6 ∼ 1.9) s  ¦ H

(n ∼ 0.9) % i  . U

_    À Óx 9  ¸ J _  > r$ í  É r power-law\  ¦ ë ß 7 á ¤ % i  ¦ µ ° ú כ É r 3 " é ¶  5 Å q     _  s  : r& h   \ V8 £ ¤ ° ú כ(7/9õ  3/2)õ  { 9 u  % i  .

PACS numbers: 74, 75

Keywords:  l s  ¢ - a, HgBa

CaCu

O

,  Ö ¸$ í o\  -t 

I. " e Â ] Ø



í   ¸^ _   l s  ¢ - a É r $  : r  í   ¸^ \ " f % 6 £ §  

½

¨÷ &% 3 t ë ß , Õ ª % ò  ¾ Ó É r : £ ¤Z > y  & ñ x 9 ô  Ç z ´+ « >\ " fë ß   ' a8 £ ¤

| ¨

c & ñ  ¸ Ð     ¤ .  l s  ¢ - a É r Anderson õ  Kim\  _ K 

%

6 £ § [ O " î ÷ &% 3   [1,2]. Õ ª[ þ t É r l  : r& h > h¥ Æ Ü ¼ Ð  5 Å q



 (magnetic flux line)s  \ P & h Ü ¼ Ð # l ÷ &# Q" f pinning site \ " f # Á # Q   H  כ s  . ï  r î ß & ñ  © I \  e    H vortex 

\ P

& h כ ¹1 l x \  _ K   Ð  î ß & ñ ô  Ç  © I  Ð `     H  כ s  ¦, s

 Qô  Ç   o Ð   #  \  -t   < Hz ´s  Ò q tl   H  כ s  . 7 £ ¤ 0 K   m    ¦& ñ  ) a vortex[ þ t s  î ß & ñ & h s t  3 l w  ¦ ¹ ¡ § f 

{ 9  Ã º e     H  כ s  . s  õ & ñ  É r  5 Å q  _  F C \ P `  ¦  4

R : r . Õ ª QÙ ¼ Ð   À Ó ¦o   H  5 Å q  õ    ½ + Ë  ¦ r ç ß 

\

   É r  l   ¸F ' pà Ô_    o\  ¦ 4 R : r . Anderson-Kim



¸4 S q É r r ç ß \     @ /Ã º& h Ü ¼ Ð  7   H  l   ¸F ' pà Ô\  ¦

\

V| % i  ¦ s   H z ´+ « >\ " f  ' a ¹ 1 Ï÷ &% 3  . t Ã º& h Ü ¼ Ð #  l

÷ &  H õ & ñ Ü ¼ Ð     H Ö ¼ 2 ; Ó ü t o & h   o\  ¦ { 9 ì ø Í& h Ü

¼ Ð “creep”s    ¦ Anderson-Kim_  õ & ñ `  ¦ “vortex flux creep” s   ¦ ô  Ç .  ¦  & h   vortex creep  ¸4 S q\ " f



 H creep >  ÷ &  H vortex _  ß ¼l ü <  o   H   À Óx 9  ¸\ 

@

/ #  { 9 & ñ   ¦ & ñ % i  . t ë ß   ¦ : r  í   ¸^ 

\

" f  H g Ë >È ÒU ·s  ç ß [ O $ í U ´s \  q K   s `  ß ¼l  M :ë  H

\

 vortexç ß _   ©  ñ  6 x  ¸ ß ¼>  7 £ x  >   ) a . Õ ª QÙ ¼



Ð   À Óx 9  ¸\     Ä »´ ò  Ö ¸$ í o \  -t _  ß ¼l   H Ø Ô

>

 Å Ò# Qt  9 s  Ð   K  creep >  ÷ &  H vortex _  ß ¼l ü <

creep  o   H   À Óx 9  ¸\     ² ú  t >   ) a . Õ ªo  ¦ r 

E-mail: [email protected]

«

Ñ ? /Â Ò\  & h     < Êë ß s   > r F ½ + É  â Ä º\   H ´ ú § É r & h     < Ê\  _

K  vortex | 9 é ß & h Ü ¼ Ð  ¦& ñ ÷ &>   ) a . s  Qô  Ç | 9 é ß 

&

h    ¦& ñ _  > h¥ Æ `  ¦ & h 6 x #  r « Ñ ? /Â Ò\  g Ë >È Òô  Ç  5 Å q _

  l s  ¢ - a 8 £ ¤& ñ Ü ¼ ÐÂ Ò'  creep >  ÷ &  H vortex µ 1 Ï (bundle) _  ß ¼l ü <  Ö ¸$ í o \  -t _   : r  ¸ü <  l  © \  @ / ô

 Ç _  > r$ í `  ¦  ¸  % i  .

II. ÷ m Ç] M öU ê s0 n É

HgBa

CaCuO

(Hg-1212) _    & ñ (polycrystalline) ì

 r ´ ú _  ] j  õ  ½ + Ë$ í  É r  ¦ © ì ø Í6 £ xZ O  (solid state reaction)

`

 ¦ s 6 x #  ë ß [ þ t% 3  . HgO, BaO, CaO, Õ ªo  ¦ CuO\  ¦

Æ X Ø ¾ ¹ Åy ¢= k HgBa 2 CaCu 2 O y 8 ý M T ì Ø Ë

Æ X Ø ¾ ¹ Åy ¢= k HgBa ² CaCu 2 O y 8 ý M T ì Ø Ë

» ý ¡ · T + Ö < Ú · »Z Ì x · T g Y @ õ i u · z @ B · »* å x ^∗

Òí ß @ / < Æ § Ó ü t o < Æõ , Â Òí ß 609-735 (2006¸ 1 Z 4 18{ 9 ~ Ã Î6 £ §)

ñ § > = ) a ¦ : r í ¸^ HgBa

_ H||c \ " f l s ¢ - a` ¦ 8 £ ¤& ñ ô Ç õ r ç ß \ É r

o M(t) H ln(t) \ q Y V % i . l s ¢ - a Ü ¼ ÐÂ Ò' Ä » ¸ ) a Ä »´ ò Ö ¸$ í o \ -t H U

\ ¦ ¸ ú | Ã ÛÜ ¼ 9 # l " f U

H Ö ¸$ í o\ -t _ ß ¼l s ¦ G(T ) = (1−(T /T

(m = 1.6 ∼ 1.9) s ¦ H

(n ∼ 0.9) % i . U

_ À Óx 9 ¸ J _ > r$ í É r power-law\ ¦ ë ß 7 á ¤ % i ¦ µ ° ú כ É r 3 " é ¶ 5 Å q _ s : r& h \ V8 £ ¤ ° ú כ(7/9õ 3/2)õ { 9 u % i .

Keywords: l s ¢ - a, HgBa

, Ö ¸$ í o\ -t

í ¸^ _ l s ¢ - a É r $ : r í ¸^ \ " f % 6 £ §

¨÷ &% 3 t ë ß , Õ ª % ò ¾ Ó É r : £ ¤Z > y & ñ x 9 ô Ç z ´+ « >\ " fë ß ' a8 £ ¤

c & ñ ¸ Ð ¤ . l s ¢ - a É r Anderson õ Kim\ _ K

6 £ § [ O " î ÷ &% 3 [1,2]. Õ ª[ þ t É r l : r& h > h¥ Æ Ü ¼ Ð 5 Å q

(magnetic flux line)s \ P & h Ü ¼ Ð # l ÷ &# Q" f pinning site \ " f # Á # Q H כ s . ï r î ß & ñ © I \ e H vortex

& h כ ¹1 l x \ _ K Ð î ß & ñ ô Ç © I Ð ` H כ s ¦, s

Qô Ç o Ð # \ -t < Hz ´s Ò q tl H כ s . 7 £ ¤ 0 K m ¦& ñ ) a vortex[ þ t s î ß & ñ & h s t 3 l w ¦ ¹ ¡ § f

{ 9 Ã º e H כ s . s õ & ñ É r 5 Å q _ F C \ P ` ¦ 4

R : r . Õ ª QÙ ¼ Ð À Ó ¦o H 5 Å q õ ½ + Ë ¦ r ç ß

É r l ¸F ' pà Ô_ o\ ¦ 4 R : r . Anderson-Kim

¸4 S q É r r ç ß \ @ /Ã º& h Ü ¼ Ð 7 H l ¸F ' pà Ô\ ¦

V| % i ¦ s H z ´+ « >\ " f ' a ¹ 1 Ï÷ &% 3 . t Ã º& h Ü ¼ Ð # l

÷ & H õ & ñ Ü ¼ Ð H Ö ¼ 2 ; Ó ü t o & h o\ ¦ { 9 ì ø Í& h Ü

¼ Ð “creep”s ¦ Anderson-Kim_ õ & ñ ` ¦ “vortex flux creep” s ¦ ô Ç . ¦ & h vortex creep ¸4 S q\ " f

H creep > ÷ & H vortex _ ß ¼l ü < o H À Óx 9 ¸\

/ # { 9 & ñ ¦ & ñ % i . t ë ß ¦ : r í ¸^

" f H g Ë >È ÒU ·s ç ß [ O $ í U ´s \ q K s ` ß ¼l M :ë H

vortexç ß _ © ñ 6 x ¸ ß ¼> 7 £ x > ) a . Õ ª QÙ ¼

Ð À Óx 9 ¸\ Ä »´ ò Ö ¸$ í o \ -t _ ß ¼l H Ø Ô

Å Ò# Qt 9 s Ð K creep > ÷ & H vortex _ ß ¼l ü <

creep o H À Óx 9 ¸\ ² ú t > ) a . Õ ªo ¦ r

Ñ ? /Â Ò\ & h < Êë ß s > r F ½ + É â Ä º\ H ´ ú § É r & h < Ê\ _

K vortex | 9 é ß & h Ü ¼ Ð ¦& ñ ÷ &> ) a . s Qô Ç | 9 é ß

h ¦& ñ _ > h¥ Æ ` ¦ & h 6 x # r « Ñ ? /Â Ò\ g Ë >È Òô Ç 5 Å q _

l s ¢ - a 8 £ ¤& ñ Ü ¼ ÐÂ Ò' creep > ÷ & H vortex µ 1 Ï (bundle) _ ß ¼l ü < Ö ¸$ í o \ -t _ : r ¸ü < l © \ @ / ô

Ç _ > r$ í ` ¦ ¸ % i .

(Hg-1212) _ & ñ (polycrystalline) ì

r ´ ú _ ] j õ ½ + Ë$ í É r ¦ © ì ø Í6 £ xZ O (solid state reaction)

¦ s 6 x # ë ß [ þ t% 3 . HgO, BaO, CaO, Õ ªo ¦ CuO\ ¦

D ¥ ½ + Ë # l Ð\ " f ½ + Ë$ í % i . { 9 ì ø Í& h Ü ¼ Ð Hg> í

¸^ _ ] j É r Hg _ y © ô Ç 6 fµ 1 Ï$ í õ Ä »1 l q$ í M :ë H \

¸ì r ´ ú r « Ñ (precursor)\ ¦ ë ß H Ê ê Hgü < ì ø Í6 £ x r

. Õ ª Q : r z ´+ « >\ 6 x ô Ç r « Ñ H ¸ì r ´ ú ` ¦ ë ß [ þ t t

§ ¦ HgOü < f ] X ì ø Í6 £ x r & " f r « Ñ\ ¦ ë ß [ þ t% 3 Ü ¼ 9, ¸

º ¦ í H ¸_ r [ þ t` ¦ 6 x % i . Hg_ Ä »1 l q$ í M :ë H

¸ H õ & ñ [ þ t É r dry box î ß \ " f s À Ò# Q& . $ \ P

o ½ + É r « Ñ H $ 3 % ò ' a õ _ ì ø Í6 £ x` ¦ } l 0 A # · ú À Òp

u ' a \ V , % 3 Ü ¼ 9, $ 3 % ò ' a \ V , É r 6 £ § \ H / B N Ü ¼ Ð ë ß [

t # Q 4 x ½ + Ë % i . s X O > ï r q ) a $ 3 % ò ' a` ¦ l Ð\ V ,

Q \ P % o % i Ü ¼ 9, \ P % o õ & ñ × æ ° ú Û ¼ : r ¸ © 5

x` ¦ } l 0 AK 840 ∼ 860

C Ð 10r ç ß 1 l x î ß ; ;y

\ P # 6r ç ß 1 l x î ß Ä »t % i . 6r ç ß _ \ P % o = å Q è

ß Ê ê z ´ : r Ü ¼ Ð 8r ç ß 1 l x î ß ; ;y Í ty % i . s õ

ñ ` ¦ : x K ë ß [ þ t # Q r « Ñ[ þ t É r 6 r ç ß 1 l x î ß 300

C _ í ß

è ì r 0 Al \ " f ô Ç 8 \ P % o \ ¦ % i Ü ¼ 9 í ß è ì r 0 Al

\ " f z ´ : r Ü ¼ Ð ; ;y Í ty % i . Hg-1212 ì r ´ ú { 9

¦ & ñ § > =r v H õ & ñ É r 6 £ § õ ° ú . ½ + Ë$ í ) a r « Ñ_ ì r ´ ú { 9

ê 7 £ ¤ r SQUID § 4 > ? /_ í ¸ $ 3 ` ¦ s 6 x K z ´ : r

" f 5 T_ y © ô Ç l © \ " f ² D I > ë ß [ þ t # Q & ñ § > = r

. \ ; ¤ r \ & ñ § > = ) a r « Ñ\ H 30 mg _ Hg-1212 ì r ´ ú ` ¦ s

6 x % i Ü ¼ 9 \ ; ¤ r ^ \ @ /ô Ç í ¸^ ì r ´ ú _ Â Ò x

q H 9 %% i . " f Hg-1212 ì r ´ ú É r " f Ð b # Q4 R e

Q" f torque 6 x ½ + É M : Ä »\ v > ¹ ¡ §f # & ñ § > =÷ &l ~ 1

. & ñ § > = ) a r « Ñ\ " f H y y ì r ´ ú © I _ { 9 [ þ t É r \ ; ¤ r

î ß \ " f c» ¡ ¤ _ ~ ½ Ó ¾ Ós { 9 & ñ ô Ç É r é ß & ñ s . y { 9

[ þ t s s Ö © { 9 [ þ t õ l & h Ü ¼ Ð ¦w n ÷ &l M :ë H \ & ñ

= ) a r « Ñ\ @ / < Æ 8 £ ¤& ñ u H { 9 [ þ t ç ß _ ½ + Ë\ _ ô Ç ´ ò õ

) \ O H í H Ã ºô Ç { 9 ^ ë ß _ : £ ¤$ í ` ¦ >

)

a . & ñ § > =r Hg-1212 r « Ñ_ l & h : £ ¤$ í ` ¦ 8 £ ¤& ñ l

0 A # SQUID § 4 > (Quantum Design Inc.)\ ¦ s 6

x % i . 8 £ ¤& ñ : r ¸ H 5 K \ " f 200 K t ¦, l © É r 5 T t % i .

1. DC × D ù o Ú ¤X N Ë

Fig. 1 É r Hg-1212 \ 4.0 Oe_ l © ` ¦ c» ¡ ¤ \ ¨ î '
