Effects of Ar/N₂ Two-step Plasma Treatment on the Quantitative Interfacial Adhesion Energy of Low-Temperature Cu-Cu Bonding Interface

Ar/N 2 2단계 플라즈마 처리에 따른 저온 Cu-Cu 직접 접합부의 정량적 계면접착에너지 평가 및 분석

최성훈¹·김가희¹·서한결²·김사라은경²·박영배^1†

1

안동대학교 신소재공학부 청정에너지소재기술연구센터

2

서울과학기술대학교 나노IT디자인융합대학원

Effects of Ar/N ₂ Two-step Plasma Treatment on the Quantitative Interfacial Adhesion Energy of Low-Temperature Cu-Cu Bonding Interface

Seonghun Choi¹, Gahui Kim¹, Hankyeol Seo², Sarah Eunkyung Kim², and Young-Bae Park^1†

1

School of Materials Science and Engineering, Andong National University, 1375, Gyeongdong-ro, Andong-si, Gyeongsangbuk-do, 36729, Korea

2

Graduate School of Nano-IT Design Convergence, Seoul National University of Science and Technology, 232, Gongneung-ro, Nowon-gu, Seoul 01811, Korea

(Received April 9, 2021: Corrected May 2, 2021: Accepted May 24, 2021)

초 록: 3 차원 패키징을 위한 저온 Cu-Cu직접 접합부의 계면접착에너지를 향상시키기 위해 Cu박막 표면에 대한 Ar/

N

2단계 플라즈마 처리 전, 후 Cu표면 및 접합계면에 대한 화학결합을 X-선 광전자 분광법(X-ray photoelectron spectroscopy) 을 통해 정량화한 결과, 2단계 플라즈마 처리로 인해 Cu표면에 Cu

N 이 형성되어 Cu산화를 효과적으로 억 제하는 것을 확인하였다. 2단계 플라즈마 처리하지 않은 Cu-Cu시편은 표면 산화막의 영향으로 접합이 제대로 되지 않았 으나 2단계 플라즈마 처리한 시편은 효과적인 표면 산화방지효과로 인해 양호한 Cu-Cu접합을 형성하였다. Cu-Cu직접 접합 계면의 정량적 계면접착에너지를 double cantilever beam 시험방법 및 4점 굽힘(4-point bending, 4-PB) 시험방법을 통해 비교한 결과, 각각 1.63±0.24, 2.33±0.67 J/m

으로 4-PB 시험의 계면접착에너지가 더 크게 측정되었다. 이는 계면파 괴역학의 위상각(phase angle)에 따른 계면접착에너지 증가 거동으로 설명할 수 있는데 즉, 4-PB의 계면균열선단 전단응 력성분 증가로 인한 계면거칠기의 효과에 기인한 것으로 판단된다.

Abstract: The effect of Ar/N

two-step plasma treatment on the quantitative interfacial adhesion energy of low temperature Cu-Cu bonding interface were systematically investigated. X-ray photoelectron spectroscopy analysis showed that Ar/N

2-step plasma treatment has less copper oxide due to the formation of an effective Cu

N passivation layer.

Quantitative measurements of interfacial adhesion energy of Cu-Cu bonding interface with Ar/N

2-step plasma treatment were performed using a double cantilever beam (DCB) and 4-point bending (4-PB) test, where the measured values were 1.63±0.24 J/m

and 2.33±0.67 J/m

, respectively. This can be explained by the increased interfacial adhesion energy according phase angle due to the effect of the higher interface roughness of 4-PB test than that of DCB test.

Keywords: Cu-to-Cu direct bonding, Ar/N

plasma, 4-point bending test, double cantilever beam test

1. 서 론

현대의 디지털 기기들은 더욱 경량화, 소형화되고 있으 며, 전자기기에 실장되는 반도체 패키징도 집적화, 미세 화가 이루어지고 있으나 현재에 이르러 반도체 소자의 미 세화 기술은 물리적 한계에 도달하였다.^1-3) 이에 따라 3

차원 집적 회로 패키징이 활발히 연구되고 있다.^1-3) 3차 원 집적 회로 패키징은 웨이퍼와 웨이퍼 또는 칩(chip)과 칩을 금속 전도체 및 절연층을 수직으로 접합하여 전기 적 연결을 하는 기술이다.^1-3) 2차원 평면 패키징과 달리 3 차원 집적 회로 패키징은 전력 소비와 RC delay를 줄이 므로 높은 입·출력 신호를 가지며 모듈 응용에 적합한 구

†

Corresponding author E-mail: [email protected]

© 2021, The Korean Microelectronics and Packaging Society

This is an Open-Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License(http://creativecommons.org/

licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is

properly cited.

30 최성훈·김가희·서한결·김사라은경·박영배

조를 효과적으로 조절할 수 있고 호환성이 떨어지는 다 른 공정 기술의 집적을 가능하게 할 수 있다.^4-6) 3차원 집 적 회로 패키징 실현을 위한 주요 공정에는 Si관통 전극 (though silicon via, TSV), Si웨이퍼 연삭(grinding), 웨이퍼 대 웨이퍼 접합 등이 있다.^1-3) 그 중 TSV기술은 3차원 집 적 회로 패키징의 핵심 공정으로써 웨이퍼에 via를 형성 하고 그 안에 금속을 채운 후에 접합하는 기술이다.^1-3)현 재의 TSV기술은 배선을 상호 연결하기 위하여 Cu와 Sn 계 무연솔더를 이용하여 접합하지만 Cu와 Sn이 상호 확 산하여 금속간화합물(intermetalic compound, IMC)을 형 성하게 된다. 형성된 IMC는 기계적 물성이 현저하게 떨 어지므로 외부에서 가해지는 충격에 의해 균열의 생성과 전파가 진행되어 패키징의 신뢰성이 저하될 수 있으며 생 성된 IMC는 Cu에 비하여 높은 비저항을 가지므로 전기 적 성능의 저하도 발생한다.^7,8) 이러한 기존의 문제를 해 결하기 위하여 Cu-Cu직접 접합 기술이 대안으로 제시되 고 있다. Cu-Cu직접 접합은 전기적 성능이 우수하고 IMC 를 형성시키지 않기 때문에 전기적, 기계적 신뢰성을 향 상시킬 수 있다.^7,8) 하지만 이러한 Cu-Cu접합의 장점에도 불구하고 Cu는 산화되기 쉬운 특성으로 표면에 형성된 산화막으로 인해 400^oC 이상의 높은 접합온도를 필요로 하는 문제가 있다.⁹⁾ 전자패키징 공정에서 고온접합은 칩 내부 Cu배선과 저유전 절연층 사이 열응력에 의한 박리 및 소자의 손상을 초래할 수 있으므로 300^oC 이하의 저 온접합이 요구된다.^7,8)이러한 저온접합을 실현하기 위 해 표면 활성화 접합(surface activated bonding),¹⁰⁾ 습식 에칭,¹¹⁾ Cu의 (111)결정방향을 이용한 접합¹²⁾ 등 다양한 Cu-Cu접합이 최근 활발히 연구되고 있다. 또한 Ar/N2 2 단계 플라즈마 처리를 통해 Cu표면을 활성화 하고 Cu질 화물을 형성시켜 산화를 방지하여 저온접합을 가능하게 하는 연구가 최근 보고되었다.^13,14)그러나 X-선 광전자 분 광법(X-ray photoelectron spectroscopy, XPS)분석으로 표 면 화학결합을 관찰하였지만 XPS픽분리를 통한 화학결 합을 정량화하여 Cu질화막의 거동을 규명한 연구는 거 의 보고되지 않았다. Cu-Cu접합의 정량적 계면접착에너 지를 평가하는 방법에는 double cantilever beam test (DCB),¹⁵⁾ 4점 굽힘 시험(4-point bending test, 4-PB),¹⁶⁾ shear test¹⁷⁾ 등이 사용되고 있다. 먼저, shear test는 연속 체역학을 기초로하는 시험방법으로써 초기 박리 형성을 위한 응력집중부를 형성시켜 주지 않으며 접합부 결함에 민감하기 때문에 신뢰성 있고 정량적인 계면접착에너지 를 도출하기 어렵다. DCB 및 4-PB 시험은 계면파괴역학 을 기초로 하는 시험방법으로써 초기박리 및 노치(notch) 를 형성해주어 응력집중부를 형성시켜 정량적 계면접착 에너지 측정에 용이하다. 그러나 두 방법을 상호비교한 연구는 거의 보고되지 않았다. 또한 기존의 Cu-Cu접합 연 구는 저온에서 Ar/N₂플라즈마 처리를 진행이후 Cu-Cu접 합을 진행하고 계면을 관찰하였으나,¹⁴⁾ 정량적인 계면접 착에너지를 평가하고 Cu표면의 및 접합계면에 대한 화

학결합을 XPS 등을 통하여 정량화한 체계적인 연구는 거 의 보고되지 않았다.

따라서 본 연구에서는 저온 접합을 위해 Cu표면에 1단 계는 Ar플라즈마를 이용하여 Cu표면을 활성화하고 2단 계에는 N2플라즈마 처리를 통해 Cu질화막을 형성하는 Ar/N₂ 2단계 플라즈마 처리를 진행하였다. 이후 300^oC의 저온에서 접합하고 200^oC에서 후속 열처리 진행 후 4-PB, DCB 시험을 통하여 정량적 계면접착에너지를 비교하였 으며 XPS를 이용하여 Cu표면의 화학결합을 정량화하여 계면접착에너지 향상 기구를 규명하였다.

2. 실험방법

8인치의 실리콘 웨이퍼(~725 μm)에 SiO2 700 nm를 열 산화 공정으로 균일하게 성장시킨후 Cu의 확산방지와 접 착력 향상을 위한 Ti 박막을 50 nm, Cu 박막을 1 μm를 direct current(DC) 스퍼터링(sputtering) 방법을 이용하여 각각 증착하였다. 박막증착은 5 mTorr의 진공도와 2,500 W의 전력으로 80 sccm의 Ar 가스 유량 조건에서 제작되 었다. 증착이 완료된 웨이퍼는 Ar/N₂ 2단계 플라즈마 처 리를 위하여 DC 스퍼터 챔버 내부의 척(chuck) 위에 올 려놓고 바이어스(bias) 전압을 인가하여 플라즈마를 발생 시켰다.¹⁸⁾ Ar 플라즈마 처리시 진공도는 7.5 mTorr이고 radio frequency(RF) 파워는 100 W 처리시간은 30초이 며, 이후의 N2 플라즈마의 진공도는 7.5 mTorr, RF 파워 는 200 W, 처리시간은 30초이다. 계면접착에너지 평가방 법에 따른 계면접착에너지 비교 평가를 위해 DCB 및 4- PB 시험 시편을 Fig. 1과 같이 각각 제작하였다. DCB 시 험을 진행하기 위하여 초기 박리 형성을 위해 한 장의 SiO₂/Si웨이퍼는 SiO2 막 위를 일부 마스킹한 후 Ti/Cu를 증착하였다. 다른 웨이퍼에는 전면에 Ti/Cu를 증착한 후 두 웨이퍼를 접합하였다. 접합조건은 300^oC의 온도에서 700 kPa 압력으로 1시간동안 진공환경에서 접합을 진행 하고, 이후 접합특성의 향상을 위해 200^oC의 온도에서 30 kPa압력으로 1시간 동안 후속 열처리를 진행하였다. DCB 시험을 위하여 10×40 mm² 크기로 시편을 자른 후 접착 제(3M, DP-420)를 시편 양쪽 끝에 도포한 후 알루미늄 로 딩 탭(loading tab)을 접착시키고 80^oC에서 30분간 열처리 를 진행하였다. DCB 시험에 사용된 하중 속도는 0.03 mm/

min로 일정하게 인장-압축을 가하여 계면접착에너지 값 을 도출하였다.¹⁹⁾ 4-PB 시험 시편은 Cu박막이 증착된 두 개의 웨이퍼를 서로 마주 보게 한 후 접합을 진행하고 시 편의 크기를 5×60 mm²의 크기로 다이싱(dicing)후 초기 균열을 유도하기 위해 한 장의 웨이퍼에 600 μm 깊이의 노치를 다이아몬드 블레이드로 형성시켰다. 노치에 균열 을 발생시키기 위하여 위와 아래에 4개에 핀의 중심에 고 정하여 위쪽 두 개의 핀에서 하중을 가하여 계면접착에 너지를 평가하였다. 20 N의 로드셀을 이용하여 로딩 속 도는 0.0048 mm/min, 핀 간 거리는 14 mm로 설정한 후

시험을 진행하여 계면접착에너지 값을 도출하였다.^16,19) Ar/N₂ 2단계 플라즈마 처리 이후 Cu표면 미세구조를 관 찰하기 위해 전계 방출형 주사전자현미경(field emission scanning electron microscope, FE-SEM)으로 관찰하고 주사 탐침현미경(scanning probe microscope, SPM)의 dynamic force microscope모드를 이용하여 표면거칠기를 측정하 였고 XPS로 화학결합을 분석하였다. 접합이후 접합상태 를 확인하기 위하여 초음파탐상검사(scanning acoustic tomography, SAT), 집속이온빔(focused ion beam, FIB)으 로 분석하였다. 4-PB 및 DCB 시험이 완료된 시편의 박 리 계면을 분석하기 위해 FE-SEM 및 에너지 분산형 분 광기(energy dispersive spectroscopy, EDS)로 분석하였고 파면 화학결합 분석을 위해 XPS를 이용하였다. 이때 결 합에너지는 Metallic Cu(932.7eV)를 기준으로 하였다.²⁰⁾

3. 결과 및 고찰

접합 전 Ar/N₂ 2단계 플라즈마 처리가 Cu표면에 미치 는 영향을 분석하기 위하여 플라즈마 처리 전, 후의 Cu 표면 FE-SEM 및 EDS분석 결과를 Fig. 2에 나타내었다.

Fig. 2(a)의 플라즈마 처리 전 Cu표면과 Fig. 2(b) 플라즈 마 처리 후의 Cu표면을 비교한 결과, 플라즈마 처리 후 Cu표면의 결정립이 뚜렷하게 보이는 것으로 보아 표면의 거칠기가 약간 증가한 것으로 판단된다. EDS분석 결과 플라즈마 처리전, 후 N성분이 검출되지 않았으며 조성의

차이는 거의 없었다. 이는 Cu박막 위에 형성된 Cu질화막 이 수 nm로 매우 얇게 형성되어 EDS의 분해능으로 정량 적인 조성분석이 어렵기 때문이라고 판단된다.²¹⁾

플라즈마 처리에 따른 표면의 거칠기를 정량적으로 비 교하기 위하여 SPM분석 결과를 Fig. 3에 나타내었다. 플 라즈마 처리 전 Cu표면의 거칠기는 9.44±2.13 nm였으며 플라즈마 처리 이후의 Cu표면 거칠기는 13.47±1.50 nm 으로 플라즈마 처리 후 Cu표면의 거칠기가 약간 증가한 것을 확인하였다. 식각 이론에 관한 선행연구에 따르면 플라즈마 처리 시 재료의 표면 형상에 따라 전달되는 이 온 에너지의 크기가 달라지므로 마루(crest) 보다 골 (trough)의 식각 속도가 빠르다고 보고된다.²²⁾ 따라서 Ar/

N₂플라즈마 처리에 의해 Cu결정립보다 결정립계의 식 각 속도가 빨라 결정립이 보다 뚜렷하게 관찰되고 Cu표 면의 거칠기를 증가시킨 것으로 판단된다.

Fig. 1. Schematics of quantitative adhesion test sample structures:

(a) DCB test and (b) 4-PB test.

Fig. 2. FE-SEM images and EDS atomic concentrations of Cu

surfaces: (a) without and (b) with Ar/N

two-step plasma

treatment.

32 최성훈·김가희·서한결·김사라은경·박영배

플라즈마 처리 전, 후 Cu표면의 화학 결합 상태를 분석 하기 위하여 XPS분석을 진행하고 가우시안(Gaussian) 픽 분리를 진행하였으며 그 결과를 Fig. 4에 나타내었다. Fig.

4(a)에 보이는 것과 같이 플라즈마 처리 전, 후 Cu표면의 Cu 2p 픽의 가우시안 픽분리를 진행한 결과, 4개의 픽이 관찰되었으며 Cu2O(931.7 eV), Cu 또는 Cu4N(932.6 eV), CuO(933.6 eV), Cu(OH)₂(935.1 eV)의 결합에너지를 기준 으로 픽을 분리하였다.^10,20) 플라즈마 처리하지 않은 시편 의 경우 Cu4N의 결합이 형성되지 않으므로 932.6 eV 픽 은 Metallic Cu라고 판단하였으며 플라즈마 처리한 시편 의 932.6 eV 픽은 Metallic Cu와 Cu4N의 픽이 유사하여 하나의 픽으로 나타내었다.이후 그 면적 분율을 Table 1 에 나타내었다. 플라즈마 처리 전 Cu표면의 산화를 의미 하는 CuO와 Cu₂O의 면적분율이 각각 12.27, 20.53%에서 9.00, 5.33%로 플라즈마 처리 이후 크게 줄어들었는데 이 는 플라즈마 처리를 통하여 형성된 Cu질화막이 XPS분석 전 대기 중에 노출되는 불가피한 환경으로 인하여 형성 되는 Cu자연산화를 억제하였다고 판단된다. Cu박막의 산 화와 관련된 선행 연구 결과에 따르면 Cu → Cu+Cu2O

→ Cu2O+CuO → CuO의 순서로 Cu산화막이 생성되며 CuO층 형성이 계면접착에너지에 큰 영향을 준다고 보고

되었다.^11,23) Cu(OH)₂의 면적분율 또한 플라즈마 처리 이

후 증가하였는데 이는 Ar플라즈마 처리 이후 활성화된 Cu표면이 N2 플라즈마 처리 시 반응하지 못하고 남아있 던 일부 Cu표면이 대기 중의 수분과 반응하여 Cu(OH)₂ 의 면적분율이 증가한 것으로 판단된다.²⁴⁾ Fig. 4(b)는 플 라즈마 처리 전, 후 Cu 질화막 형성 확인을 위하여 N 1s 의 가우시안 픽분리를 진행한 결과이며 Cu4N(397.4 eV), Cu₃N(398.7 eV)의 결합이 관찰되었다.¹⁰⁾ N 1s 픽의 가우 시안 픽분리로 도출된 면적분율은 Table 2에 나타내었 다. 플라즈마 처리 전에는 존재하지 않던 Cu4N, Cu₃N결 합이 플라즈마 처리 후에 각각 88.79%, 11.21%로 N 1s 픽 이 확인되었으며 Cu질화막이 플라즈마 처리 이후 형성 되었다고 판단하였다. Cu₄N의 면적분율이 지배적으로 나

타났기 때문에 Cu질화막의 영향은 Cu4N의 영향이 크다 고 판단된다. Cu4N과 Cu3N의 선행 연구결과에서 Cu4N의 전기전도도가 Cu3N보다 우수하며 녹는점 또한 낮기 때

Fig. 3. Effects of Ar/N

two-step plasma treatment on the SPM

images of Cu surfaces and roughness.

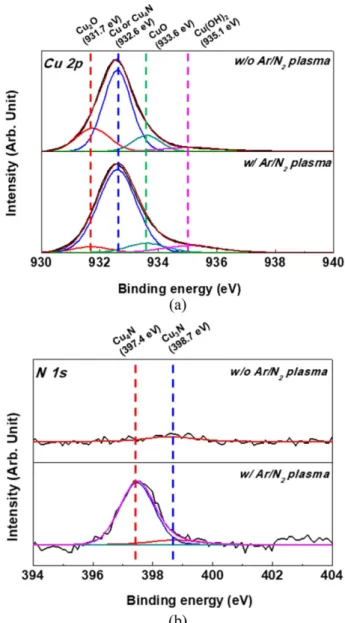

Fig. 4. Effects of Ar/N

two-step plasma treatment on the XPS Gaussian peak fitting results of (a) Cu 2p and (b) N 1s peaks of Cu surfaces.

Table 1. XPS peak area fraction of Cu 2p peaks on the Cu surfaces.

Sample Cu 2p peak area fraction (%) Cu

O Cu or Cu

N CuO Cu(OH)

w/o Ar/N

plasma 20.53 60.98 12.27 6.22

w/ Ar/N

plasma 5.33 76.17 9.00 9.49

Table 2. XPS peak area fraction of N 1s peaks on the Cu surfaces.

Sample N 1s peak area fraction (%)

Cu

N Cu

N

w/o Ar/N

plasma - -

w/ Ar/N

plasma 88.79 11.21

문에 Cu-Cu접합을 이용한 신호전달 및 저온 접합특성에 서 Cu₄N이 더욱 우수하다고 판단된다.²⁵⁾ 선행 연구 결과 에 따르면 Cu질화막은 Cu표면에 약 수 nm두께로 형성 되며 생성된 Cu질화막은 Cu산화를 방지한다고 보고되 었다.^17,21)

플라즈마 처리 전, 후에 따른 Cu-Cu접합 계면을 비교 하기 위한 SAT 및 FIB분석 결과를 Fig. 5에 나타내었다.

SAT분석 결과에서 검은색 영역은 접합이 된 부분이며 흰 색 영역은 접합이 잘 되지 않은 부분이다. Fig. 5(a)는 플 라즈마 처리하지 않은 시편으로 SAT분석 결과, 검은색 영역과 비교하여 흰색 영역이 넓게 관찰되고 FIB분석 결 과, Cu-Cu접합이 완전하지 않아 계면에 seam또는 보이드 와 같은 결함이 관찰되었다. Fig. 5(b)의 플라즈마 처리한 시편은 SAT분석 결과, 완전히 접합된 검은색 영역이 지 배적으로 나타나며 FIB분석 결과, 계면 또한 완전히 접 합된 계면을 보여주고 있다. 플라즈마 처리하지 않은 시 편은 웨이퍼의 중심과 가장자리에 관계없이 접합이 되지 않아 계면접착에너지 평가 시편 제작시 박리가 발생하여 계면접착에너지를 평가할 수 없었다. 반면 플라즈마 처리 한 시편은 처리하지 않은 시편보다 접합 품질이 크게 향 상되었으며 가장자리에서 특히 더 완전한 접합을 보여준 다. 그러나 중앙 부분에서는 상대적으로 접합이 잘 되지 않은 것을 확인할 수 있는데 이는 접합공정동안 Cu4N분 해시 발생한 과도한 질소가 미쳐 빠져나가지 못한 이유 와 웨이퍼 전면에 Cu증착 후 화학적-기계적 연마(chemical

mechanical polishing)공정의 부재로 인한 표면평탄화, 그 리고 웨이퍼 휨 등으로 인한 결과로 생각된다.¹³⁾

접합이 이루어진 플라즈마 처리한 시편의 계면접착에 너지를 평가방법에 따라 비교하였다. DCB 및 4-PB 시험 으로 평가하여 도출된 하중-변위 곡선을 이용하여 Cu계 면 사이의 계면접착에너지(Gc) 값을 도출하였으며 그 결 과를 Fig. 6에 나타내었다. Fig. 6(a)는 DCB 시험을 실시 하여 평가한 하중-변위 그래프이다. 벌크(bulk) 탄성 재료 의 파괴인성을 측정하는 원리를 이용한 DCB 시험방법은 Si웨이퍼 위에 로딩 탭을 붙여 인장-압축을 반복적으로 가하여 얻었다. 인장시 하중이 증가하다가 균열이 진전 될 때 하중이 감소하며 이후 압축을 진행한다. 이와 같은 압축-인장을 반복하여 하중-변위 곡선 그래프를 얻고 식 (1)과 (2)을 이용하여 계면접착에너지를 도출한다.^26-29)

(1)

(2) a CE'bh³

---8

⎝ ⎠

⎛ ⎞^{1 3⁄} –0.64h

=

G_C 12P_C²a² E'b²h³

--- 1 0.64h a---

⎝ + ⎠

⎛ ⎞²

=

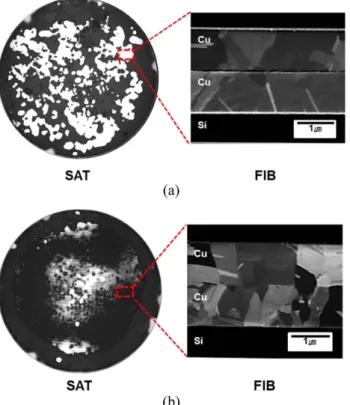

Fig. 5. SAT images and cross-sectional FIB images of Cu-Cu bonded interface: (a) without and (b) with Ar/N

two-step plasma treatment.

Fig. 6. Load-displacement curves of Cu-Cu direct bonds with Ar/

N

two-step plasma treatment: (a) DCB test and (b) 4-PB

test.

34 최성훈·김가희·서한결·김사라은경·박영배

여기서, a는 균열 길이, C는 시편의 컴플라이언스 (compliance)이며 탄성 구간에서의 기울기 역수이다. b는 시편의 폭(10 mm), h는 시편의 두께의 절반(725 μm), Pc

는 균열이 전파될 때의 하중이며, E`는 시편의 평면 변 형률 탄성계수(plane strain modulus)(Si 웨이퍼: 169 GPa) 이다. 식으로 도출한 계면접착에너지의 단위는 J/m²이 다.²⁶⁾하중-변위 그래프에서 균열이 진전될 때 도출되는 P_c값을 식 (2)에 대입하여 정량적 계면접착에너지를 도 출하였다.

두번째 방법인 4-PB 시험을 실시하여 도출한 하중-변위 그래프를 Fig. 6(b)에 나타내었다. 하중-변위 곡선에서 하 중이 일정한 영역의 plateau구간에서 하중 값을 식 (3)에 대입하여 정량적인 계면접착에너지를 도출하였다.^16,30,31)

여기서 υ는 기판으로 사용되는 탄성재료의 프와송비 (Si 웨이퍼: 0.28), E는 기판의 탄성계수(Si 웨이퍼: 130 GPa), b는 시편의 너비(5 mm), h는 시편 두께의 절반(725 μm) 을 의미하며, 모멘트 M은 PL/2이다. P는 하중-변위 곡선 에서 plateau구간의 하중 값, L은 핀 간 거리이며 식으로 도출한 계면접착에너지의 단위는 J/m²이다. Cu-Cu접합 계면의 정량적 계면접착에너지를 DCB와 4-PB 시험으 로 도출하여 Fig. 7에 나타내었으며 도출된 계면접착에 너지의 값은 각각 1.63±0.24, 2.33±0.67 J/m²으로 도출되 었다.

두 가지 시험방법을 통해 도출한 계면접착에너지값이 서로 다른 이유는 계면파괴역학 이론으로 설명이 가능한 데, 계면접착에너지는 식 (4)와 같이 계면 원자간 결합에 너지만 있는 것이 아니라 계면에 존재하는 추가적인 인 자를 포함하고 있다고 보고되었다.^32,33)

Γ = (ξ + χ + ζ)Γ₀ (4)

여기서 Γ는 평가된 계면접착에너지, Γ0는 계면원자간 결 합에너지, ξ는 새롭게 생성되는 표면의 특성 인자, χ는 표 면 거칠기 인자, ζ는 박막 및 기판의 소성변형에 의한 에 너지 손실 인자이다. 계면접착에너지는 재료의 원자간 결 합에너지와 박막이 박리될 때 손실되는 에너지 값을 포 함하고 있다.^32,33) 손실되는 에너지는 재료에 가해지는 소 성일을 재료가 흡수하는 에너지와 재료 표면의 거칠기에 의해 물리적으로 상호작용하면서 손실되는 에너지를 포 함한다.³¹⁾계면균열 선단의 응력 상태를 위상각(phase angle, Ψ)으로 정의할 수 있으며 계면균열 선단의 인장응 력집중계수(K_Ⅰ)와 전단응력집중계수(K_Ⅱ)의 비율이며 식 (5)를 이용하여 도출가능하다.^19,33)

(5)

계면파괴역학 이론 및 식 (5)에 의해 위상각이 증가하 면 계면접착에너지가 증가한다고 보고되었으며^31,34) 위상 각이 커지면 계면 거칠기 및 균열 선단의 소성변형에너 지가 증가되어 평가되는 계면접착에너지가 증가하는 것 으로 설명할 수 있다. 두 가지 계면접착에너지 평가법에 따라 위상각이 다르다고 보고되었으며 4-PB와 DCB 시 험방법의 위상각은 각각 43°, 0°이다.^31,34) DCB 시험의 계 면균열은 거의 순수 인장모드이고 4-PB 시험법은 인장과 전단이 함께 작용하는 혼합모드이다. 실제 패키징 공정 및 사용환경에서 적층 구조내의 Cu와 기판 사이의 열팽 창 계수 차이로 인한 열응력은 혼합모드이므로 4-PB 시 험으로 평가된 계면접착에너지가 연관성이 크다고 판단 된다.

DCB 시험 및 4-PB 시험 이후 박리파면을 FE-SEM 및 EDS로 분석한 결과를 Fig. 8에 나타내었다. Fig. 8(a)는 DCB 시험 시편의 파면 FE-SEM 및 EDS분석 결과이고 Fig. 8(b)는 4-PB 시험 시편의 파면 FE-SEM 및 EDS분석 결과이다. 각 평가법 모두 상부와 하부에서 흰 점들이 일 부 관찰되는데 이는 접합 이후 계면접착에너지 시험 중 박리되면서 돌출된 부분으로 판단된다. 또한 Cu파면에 균열 형태의 결함들도 일부 관찰되는데 이는 접합공정 후 고온에서 저온으로 냉각될 때 금속 박막과 Si기판사이 열 팽창 계수의 차이로 인한 열응력에 의하여 생성된 것으 로 생각된다. EDS분석결과 Cu의 조성이 지배적으로 검 출되어 Cu/Cu계면에서 박리가된 것을 확인하였다.

4-PB 시험과 DCB 시험 모두 동일한 Cu/Cu계면에서 박 리가 일어났으므로 4-PB 시험 이후의 정확한 박리파면 분석을 위하여 XPS분석한 결과를 Fig. 9에 나타내었다.

Cu 2p 가우시안 픽분리 결과를 Fig. 9(a)와 도출된 면적 분율을 Table 3에 각각 나타내었다. 그 결과, 상부와 하 부 모두 Cu2O(931.7 eV), Cu(932.6 eV), CuO(933.6 eV), Cu(OH)₂(935.1 eV)의 동일한 결합이 관찰되었다.^10,20) Metallic Cu의 면적분율이 상부에서 64.11%, 하부에서 68.24%으로 검출 되었으며 면적 분율이 유사하여 Cu/Cu G_c= 21(1− ϑ²)M²

= 21(1− ϑ²)P²L² 4Eb²h³ 16Eb²h³ (3)

Phase angle Ψ( ) tan^–1 K_II K_I ---

⎝ ⎠⎛ ⎞

=

Fig. 7. Comparisons of measured interfacial adhesion energies of

Cu-Cu direct bonds with Ar/N

two-step plasma treatment

between DCB test and 4-PB test.

계면에서 박리가 일어난 것으로 판단하였다. 또한 상부 에서 CuO와 Cu₂O의 결합이 각각 14.04, 13.79% 하부에 서 CuO와 Cu2O의 결합이 각각 14.05, 11.09%로 검출되 는데 이는 계면접착에너지 평가이후 XPS분석까지 대기 중에 노출되는 불가피한 환경에서 형성된 자연산화막으 로 판단하였다.

Cu질화막을 확인하기 위하여 N 1s 가우시안 픽분리 진 행한 결과를 Fig. 9(b)에 나타내었다. 그 결과, 상부와 하 부에서 모두 N성분이 검출되지 않았다. 접합전 Cu표면 에서 검출되던 N 1s 픽이 접합이후 파면에서 검출되지 않은 이유는 플라즈마 처리 이후 형성된 Cu질화막의 구 성 원소인 Cu3N과 Cu4N의 녹는점이 약 300^oC이므로 접 합 온도에서 모두 제거되었다고 판단되며 이는 Cu질화 막이 약 300^oC에서 제거된다는 이전 연구에 부합하는 결 과로 보여진다.^35,36)

Ar/N₂ 2단계 플라즈마 처리에 따른 저온 Cu-Cu직접 접 합부의 정량적 계면접착에너지를 평가하고 Cu표면을 분 석한 결과, Cu표면에 Ar/N2 2단계 플라즈마 처리를 적용 하면 Cu표면을 활성화하고 Cu질화막을 형성시켜 산화를 방지하는 효과가 있다는 것을 확인하였다. DCB 와 4-PB 시험방법을 비교하여 실제 패키징 공정 및 사용환경에서 적층 구조내 Cu-Cu접합부와 기판사이 열응력은 혼합모 드이므로 4-PB 시험으로 평가된 계면접착에너지가 연관 성이 크다고 판단된다.

4. 결 론

저온 Cu-Cu직접 접합을 위해 Ar/N2 2단계 플라즈마 처 리를 이용하여 Cu박막의 표면처리를 진행하였다. 2단계

플라즈마 처리하지 않은 시편은 300^oC에서 접합시 접합 이 되지않아 계면접착에너지를 평가할 수 없었으나 Ar/

N₂ 2단계 플라즈마 처리를 이용하여 Cu표면을 활성화 하 고 Cu질화막을 형성시킨 시편은 300^oC에서 접합이 가능 하였으며 정량적 계면접착에너지를 DCB 및 4-PB 시험 방법을 이용하여 성공적으로 평가할 수 있었다. Cu표면 의 및 접합계면에 대한 화학결합을 XPS픽분리를 통해 정 량화 결과, Cu표면에 지배적으로 형성된 Cu4N이 Cu산화 를 억제하여 계면접착에너지를 향상시킨 것으로 판단된 다. 계면접착에너지 평가결과, 위상각 차이로 인해 4-PB

Fig. 8. FE-SEM images and EDS atomic concentrations of the

delaminated surfaces of upper and lower sides with Ar/N

two-step plasma treatment: (a) DCB test and (b) 4-PB test.

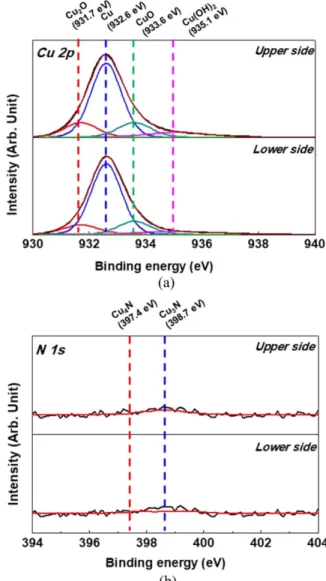

Fig. 9. XPS Gaussian peak fitting results of (a) Cu 2p and (b) N 1s peaks of the delaminated Cu/Cu interface with Ar/N

two-step plasma treatment.

Table 3. XPS peak area fraction of Cu 2p at delaminated Cu surfaces after Ar/N

two-step plasma treatment.

Sample Cu 2p peak area fraction (%)

Cu

O Cu CuO Cu(OH)

Upper side 13.79 64.11 14.04 8.05

Lower side 11.09 68.24 14.05 6.63

36 최성훈·김가희·서한결·김사라은경·박영배

시험방법으로 평가된 계면접합에너지가 DCB 시험방법 보다 더 높은 값으로 평가되었다. 이는 4-PB 시험의 계면 균열선단 전단응력성분 증가로 인한 계면거칠기의 효과 에 기인한 것으로 판단된다.

Acknowledgments

본 연구는 산업통상자원부(10067804와 20003524)와 KSRC 지원 사업인 미래반도체소자 원천기술개발사업의 연구결과로 수행되었습니다.

References

1. E. Beyne, “The 3-D interconnect technology landscape”, IEEE Design & Test, 33(3), 8 (2016).

2. C. T. Ko, and K. N. Chen, “Low temperature bonding tech- nology for 3D integration”, J. Microelectronics Reliability, 52(2), 302 (2012).

3. S. E. Kim, and S. D. Kim, “Wafer level Cu–Cu direct bonding for 3D integration”, Microelectronic Eng., 137(2), 158 (2015).

4. C. Ko, and K. N. Chen, “Low temperature bonding technol- ogy for 3D integration”, Microelectron. Reliab., 52, 302 (2012).

5. A. K. Panigrahy, and K. N. Chen, “Low Temperature Cu–Cu Bonding Technology in Three-Dimensional Integration: An Extensive Review”, J. Electron. Packaging, 140(1), 010801 (2018).

6. H. S. Park, and S. E. Kim, “Nitrogen passivation formation on Cu surface by Ar–N

plasma for Cu-to-Cu wafer stacking application”, Microsyst. Technol., 25, 3847 (2019).

7. B. Lee, J. Park, S. J. Jeon, K. W. Kwon and H. J. Lee, “A Study on the Bonding Process of Cu Bump/Sn/Cu Bump Bonding Structure for 3D Packaging Applications”, J. Elec- trochemical Society, 157, H420 (2010).

8. M. H. Jeong, G. T. Lim, B. J. Kim, K. W. Lee, J. D. Kim, Y. C. Joo, and Y. B. Park, “Interfacial Reaction Effect on Electrical Reliability of Cu Pillar/Sn Bumps”, J. Electron.

Mat., 39(11), 2368 (2010).

9. S. G. Kang, J. Lee, E. S. Kim, N. Lim, S. Kim, S. Kim, and S. E. Kim, “Fabrication and Challenges of Cu-to-Cu Wafer Bonding”, J. Microelectron. Packag. Soc., 19(2), 29 (2012).

10. H. S. Park, and S. E. Kim, “Two-Step Plasma Treatment on Sputtered and Electroplated Cu Surfaces for Cu-To-Cu Bond- ing Application”, J. Appl. Sciences, 9(17), 3535 (2019).

11. E. J. Jang, S. Hyun, H. J. Lee, and Y. B. Park, “Effect of Wet Pretreatment on Interfacial Adhesion Energy of Cu-Cu Ther- mocompression Bond for 3D IC Packages”, J. Electron.

Mater., 38(12), 2449 (2009).

12. J. Y. Juang, C. L. Lu, K. J. Chen, C. C. A. Chen, P. N. Hsu, C. Chen, and K. N. Tu, “Copper-to-copper direct bonding on highly (111)-oriented nanotwinned copper in no-vacuum ambient”, Scientific reports, 8(1), 1 (2018).

13. H. Park, and S. E. Kim, “Two-Step Plasma Treatment on Cop- per Surface for Low-Temperature Cu Thermo-Compression Bonding”, IEEE Trans. Comp. Packag. Manufac. Tech., 10(2), 332 (2020).

14. H. K. Seo, S. E. Kim, G. Kim, H. S. Park, Y. B. Park, “Effects

of two-step plasma treatment on Cu and SiO

surfaces for 3D bonding applications”, Proc. 70th Electronic Components and Technology Conference (ECTC), Florida, 1677 (2020).

15. P. Gueguen, L. D. Cicco, M. Rivoire, “Copper direct bonding for 3D integration”, International Interconnect Technology Conference (IITC), California, 61 (2008).

16. E. J. Jang, S. Pfeiffer, B. Kim, T. Matthias, S. M. Hyun, H.

J. Lee, and Y. B. Park, “Effect of Post-Annealing Conditions on Interfacial Adhesion Energy of Cu-Cu Bonding for 3-D IC Integration(in Kor.)”, J. Mater. Res., 18(4), 204 (2008).

17. A. K. Panigrahi, S. Bonam, T. Ghosh, S. R. K, Vanjari, S. G.

Singh “Low Temperature CMOS Compatible Cu-Cu thermo- compression bonding with constantan alloy passivation for 3D IC Integration” International 3D Systems Integration Con- ference(3DIC), 14 (2016).

18. M. S. Park, S. J. Baek, S. D. Kim, and S. E. Kim, “Argon Plasma Treatment on Cu surface for Cu bonding in 3D inte- gration and Their Characteristics”, J. Appl. Surface Science, 324(1), 168 (2015).

19. G. Kim, J. Lee, S. H. Park, S. Kang, T. S. Kim, Y. B. Park,

“Comparison of Quantitative Interfacial Adhesion Energy Measurement Method between Copper RDL and WPR Dielectric Interface for FOWLP Applications (in Kor)” J.

Microelectron. Packag. Soc., 25(2), 41(2018).

20. J. M. Park, S. H. Kim, S. E. Kim, Y. B. Park. “Effect of BOE Wet Etching on Interfacial Characteristics of Cu-Cu Pattern Direct Bonds for 3D-IC Integrations (in Kor)” J. Welding and Joining, 30(3), 26 (2012).

21. H. K. Seo, H. S. Park, G. Kim, S. E. Kim, and Y. B. Park,

“Bonding Strength Evaluation of Copper Bonding Using Copper Nitride Layer (in Kor.)”, J. Microelectron. Packag.

Soc., 27(3), 55 (2020).

22. A. Keller, and S. Facsko, “Ion-induced nanoscale ripple pat- terns on Si surfaces: theory and experiment,” Materials (Basel)., 3(10), 4811 (2010).

23. L. D. L. S. Valladares, D. H. Salinas, A. B. Dominguez, D.

A. Najarro, S. I. Khondaker, T. Mitrelias, C. H. W. Barnes, J. A. Aguiar, and Y. Majima, “Crystallization and electrical resistivity of Cu

O and CuO obtained by thermal oxidation of Cu thin films on SiO

/Si substrates”, Thin Solid Films, 520,6368 (2012).

24. H. S. Park, and S. E. Kim. “Structural Characteristics of Ar- N

Plasma Treatment on Cu Surface (in Kor.)”, J. Microelec- tron. Packag. Soc., 25(4), 75 (2018).

25. H. S. Park, and S. E. Kim. “Analysis of Ar Plasma Effects for Copper Nitride Passivation Formation via Design of Experiment (in Kor.)”, J. Microelectron. Packag. Soc., 26(3), 51 (2019).

26. I. H. Lee, S. H. Kim, J. H. Yun, I. K. Park, and T. S. Kim,

“Interfacial toughening of solution processed Ag nanoparticle thin films by organic residuals”, Nanotechnology, 23(48), 1 (2012).

27. R. J. Hohlfelder, D. A. Maidenberg, and R. H. Dauskardt,

“Adhesion of benzocyclobutene-passivated silicon in epoxy layered structures”, J. Mater. Res., 16(1), 243 (2001).

28. M. F. Kanninen, “An augmented double cantilever beam model for studying crack propagation and arrest”, Int. J. of Fract., 9(1), 83 (1973).

29. T. S. Kim, N. Tsuji, N. Kemeling, K. Matsushita, D. Chuma-

kov, H. Geisler, E. Zschech, and R. H. Dausdardt, “Depth

dependence of ultraviolet curing of organosilicate low-k thin films”, J. Appl. Phys. 103(6), 064108 (2008).

30. R. H. Dauskardt, M. Lane, Q. Ma, and N. Krishna, “Adhesion and debonding of multi-layer thin film structures”, Eng. Fract.

Mech., 61(1), 141 (1998).

31. P. G. Charalambides, J. Lund, A. G. Evans, and R. M.

McMeeking, “A test specimen for determining the fracture resistance of biomaterial interfaces”, J. Appl. Mech., 111, 77 (1989).

32. M. Lane, “Interface fracture”, Annu. Rev. Mater. Res., 33, 29 (2003).

33. J. W. Hutchinson, and Z. Suo, “Mixed Mode Cracking in Lay-

ered Materials”, Adv. Appl. Mech., 29, 63 (1992).

34. X. Dai, M. V. Brillhart, and P. S. Ho, “Adhesion Measurement for Electronic Packaging Applications Using Double Canti- lever Beam Method”, IEEE T. on Compon. Pack. T., 23(1), 101 (2000).

35. S. L. Chua, and C. S. Tan, “Cu-Cu Die to Die Surface Acti- vated Bonding in Atmospheric Environment using Ar and Ar/

N

Plasma”, J. Electrochemical Soc., 75(9), 109 (2016).

36. M. D. Reichert, M. A. White, M. J. Thompson, G. J. Miller,

and J. Vela, “Preparation and Instability of Nanocrystalline

Cuprous Nitride”, Inorganic Chemistry, 54(13), 6356 (2015).
