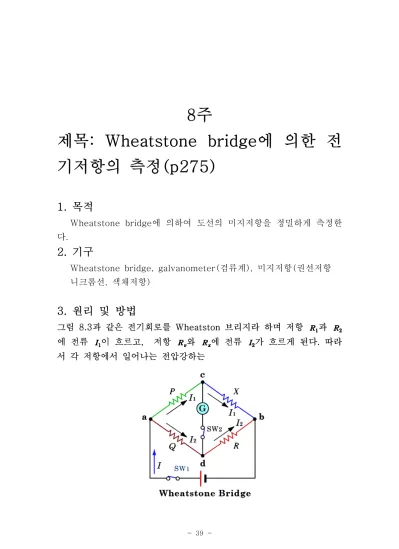

8주 제목: Wheatstone bridge에 의한 전 기저항의 측정(p275)

(1)

- 39 -

8주

제목: Wheatstone bridge에 의한 전 기저항의 측정(p275)

1. 목적

Wheatstone bridge에 의하여 도선의 미지저항을 정밀하게 측정한 다.

2. 기구

Wheatstone bridge, galvanometer(검류계), 미지저항(권선저항 니크롬선, 색채저항)

3. 원리 및 방법

그림 8.3과 같은 전기회로를 Wheatston 브리지라 하며 저항 과 에 전류 이 흐르고, 저항 와 에 전류 가 흐르게 된다. 따라 서 각 저항에서 일어나는 전압강하는

(2)

- 40 -



_



_

^ 

_



_



_



_

^ 

_



_

이다. 이 식으로부터 미지 도선의 전기저항 를 구하면

∴



_

_{ }



_



_



_ , 배율 : , 가변저항 :

이 된다.

실험방법

1) 단자 에 측정하고자하는 저항체를 연결한다.

2) 배율 다이얼과 를 적당한 위치에 맞추어 놓고 전원 스위치 를 닫는다.

3) 검류계 스위치 를 가볍게 눌러서 검류계의 바늘의 움직임을 주시한다.

4) 배율 다이얼을 돌려서 (3)과 반대방향으로 바늘이 움직이는 위치를 찾아 대략적인 배율을 구한다.

5) 배율 다이얼과 가변저항 다이얼을 미세하게 조정하여 검류계의 바늘이 0을 가르칠 때 가변저항 값을 구한다.

(3)

- 41 -

6) 배율 값과 가변저항 값을 공식에 대입하여 저항체의 저항 값을 구한다.
