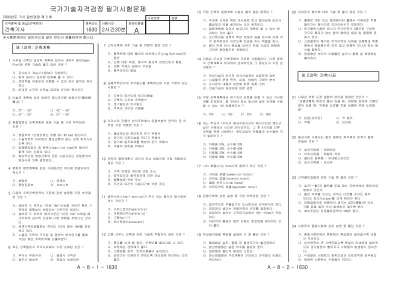

국가기술자격검정 필기시험문제
2003년도 기사 일반검정 제 2 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 A
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
제 1과목: 건축계획
사무실 건축의 실단위 계획에 있어서 개방식 배치(Open Plan)에 관한 기술중 옳지 않은 것은 ?
가. 공사비가 개실시스템보다 저렴하다.
나. 방의 길이나 깊이에 변화를 줄 수 있다.
다. 전면적을 유효하게 이용할 수 있어 공간 절약상 유리 하다.
라. 비교적 소규모 사무실 임대에 유리한 형식이다.
1
미술관 계획에 있어 회화의 명시조건중 최량시각(最良視 覺)은 ?
가. 27° ~ 30° 나. 42° ~ 45°
다. 47° ~ 50° 라. 57° ~ 60°
2
종합병원의 건축계획에 관한 기술 중 가장 부적당한 것은 ?
가. 병동부의 1간호단위는 보통 30∼40 bed 정도이다.
나. 수술부문은 타부분의 통과교통이 없는 곳에 위치시키 도록 한다.
다. 병동배치방식 중 분관식(pavilion type)은 동선이 짧게 되는 이점이 있다.
라. 일반적으로 병원건축의 모든 시설규모는 입원환자의 병상수에 의해 결정된다.
3
병원의 평면계획에 있어 구급동선은 어디에 연결되어야 하는가 ?
가. 병동부 나. 외래부
다. 중앙진료부 라. 서비스부
4
다음의 주택건축면적의 기준에 관한 설명중 가장 부적절 한 것은 ?
가. 숑바르 드 로브는 1인당 14m2 이상을 개인적 혹은 가 족적인 융통성이 보장되는 기준으로 보았다.
나. 숑바르 드 로브의 병리기준은 1인당 10m2 이하일 때 거주자의 심리적 건강에 나쁜 영향을 끼친다는 것이 다.
다. 세계가족단체협회는 적어도 1인당 평균 16m2를 권장 하고 있다.
라. 노엘은 주택의 거주성 및 평면의 분석연구를 통해 1인당 평균 주택면적을 산출하였다.
5
목조 건축물로서 우리나라에서 가장 오래된 것은 ? 가. 부석사 무량수전 나. 봉정사 극락전 다. 법주사 팔상전 라. 화엄사 보광대전
6
고딕건축에 관한 기술 중 적합치 않은 것은 ?
가. 횡축력에 대한 플라잉 버트레스(Flying Buttress)의 창안
나. 신에 대한 희생, 봉사의 종교적 상징으로서 첨탑 다. 대형 석재의 일체식 구조법
라. 첨두아치의 발달
7
공동주택단지의 주거밀도를 계획하는데 가장 기본이 되는 사항은 ?
가. 지반의 경사도와 토지이용율 나. 건축의 구조와 주택형식 다. 호수밀도와 인구밀도 라. 주택의 규모와 건폐율
8
우리나라 전통의 한식주택에서 문꼴부분의 면적이 큰 이 유로 가장 적합한 것은 ?
가. 출입하는데 편리하게 하기 위해서 나. 하기의 고온다습을 견디기 위해서 다. 동기에 일조효과를 충분히 얻기 위해서 라. 겨울의 방한을 위해서
9
주택의 평면계획시 공간의 조닝 방법으로 가장 적합하지 않은 것은 ?
가. 가족 전체와 개인에 의한 조닝 나. 정적공간과 동적공간에 의한 조닝 다. 융통성에 의한 조닝
라. 주간과 야간의 사용시간에 의한 조닝
10
셀프서비스(self service)가 주가 되는 형식의 음식점은 어느 것인가 ?
가. 슈퍼스토어(superstore) 나. 카페테리아(cafeteria) 다. 그릴(grill)
라. 레스토랑(restaurant)
11
고층 사무소 건축에 관한 기술중 적합하지 않은 것은 ? 가. 층고를 낮게 할 경우, 건축비를 절감시킬 수 있다.
나. 외장재는 경량재가 좋다.
다. 고층화할 경우, 토지이용율이 높아진다.
라. 승강기는 이용하기 편하도록 여러곳에 분산하는 것이 좋다.
12
극장 건축의 음향계획 수립상 옳지 않은 항목은 ? 가. 무대에 가까운 벽은 반사체로 하고 멀어짐에 따라서 흡음재의 벽을 배치하는 것이 원칙이다.
나. 음향계획에 있어서 발코니의 계획은 될 수 있는 한 피하는 것이 좋다.
다. 오디토리움 양쪽의 벽은 무대의 음을 반사에 의해 객 석 뒷부분까지 이르도록 보강해 주는 역할을 한다.
라. 음의 반복 반사 현상을 피하기 위해 가급적 원형에 가까운 평면형으로 계획한다.
13
다음은 도서관 건축계획의 주요한 사항들이다. 다른 종류 의 건축계획과 비교하여 상대적으로 그 중요도가 가장 큰 내용은 ?
가. 관내시설과 인근의 유사시설과의 상호관계 검토 나. 시설물의 운영 목적, 내용, 방법의 구체적 분석 다. 도서관의 내용의 성장에 따른 증축 고려 라. 건설기금과 경상비에 대한 검토
14
극장 건축계획에서 연기자의 표정을 읽을 수 있는 가시한 계를 초과하여, 잘 보여야 되는 동시에 많은 관객을 수용 할 수 있는 1차 허용한도는 ?
가. 10m 나. 15m 다. 22m 라. 35m
15
어느 학교의 1주간의 평균수업시간이 40시간인데 제도교 실이 사용되는 시간은 20시간이다. 그 중 4시간을 다른 과목을 위해 사용된다. 제도교실의 이용율과 순수율은 각 각 얼마인가 ?
가. 이용율 50%, 순수율 20%
나. 이용율 50%, 순수율 80%
다. 이용율 20%, 순수율 50%
라. 이용율 80%, 순수율 50%
16
시티 호텔(city hotel)의 종류가 아닌 것은 ? 가. 커머셜 호텔(commercial hotel)
나. 터미널 호텔(terminal hotel) 다. 클럽 하우스(club house)
라. 아파트먼트 호텔(apartment hotel)
17
은행건축에 관한 설명 중 가장 부적당한 것은 ?
가. 일반적으로 주출입구는 도난방지상 안여닫이로 한다.
나. 영업장의 넓이는 은행건축의 규모를 결정한다.
다. 영업대의 높이는 고객대기실에서 100∼110cm가 적당 하다.
라. 어린이의 출입이 많은 곳에는 회전문을 설치하는 것 이 좋다.
18
학교배치형별 특징을 설명한 것 중 틀린 것은 ? 가. 폐쇄형은 일조, 통풍 등 환경조건이 불균등하다.
나. 분산병렬형은 넓은 부지를 필요로 한다.
다. 집합형은 물리적 환경이 나쁘다.
라. 분산병렬형은 구조계획이 간단하고 규격형의 이용도 편리하다.
19
아파트의 형식에 대한 기술 중 옳지 않은 것은 ? 가. 홀형은 계단 또는 엘레베이터 홀에서 각세대로 직접 들어가는 형식으로 프라이버시가 양호하다.
나. 트리플렉스형은 하나의 주거단위가 3층으로 구성된 것으로 통로가 없는 층의 평면은 채광 및 통풍에 문 제가 있다.
다. 스킵플로어 형식은 주거단위의 단면을 단층형과 복층 형에서 동일층으로 하지 않고 반층씩 엇나게 하는 형 식을 말한다.
라. 집중형은 부지의 이용률은 높으나 통풍 및 채광에는 불리하다.
20
제 2과목: 건축시공
다음은 어떤 도장 결함의 원인을 설명한 것인가 ?
"초벌바름에 염료가 들어 있을 때, 바탕재 표면에 기름이 묻어 있을 때, 역청질 도료를 초벌 바름한 위에 도장할 때"
가. 번짐(브리트) 나. 색 분리
다. 주름 라. 리프팅
21
칠공사에 사용되는 칠의 종류와 희석제의 관계가 잘못 연결된 것은 ?
가. 송진건류품 - 테레빈유 나. 석유건류품 - 휘발유,석유 다. 콜타르 증류품 - 미네랄스피리트 라. 송근건류품 - 송근유
22
고력볼트접합에 관한 기술 중 옳은 것은 ?
가. 일군(一群)의 볼트를 조일 때는 주변부에서 중앙부로 향해서 조인다.
나. 볼트 두부를 조이는 경우는 너트를 조이는 경우 보다도 토크(torque)를 크게 해야만 한다.
다. 마찰접합으로 마찰력이 생기는 접면(接面)은 미리 기름 등을 발라 녹이 발생하지 않도록 한다.
라. 예비조임은 표준볼트장력의 30%로 한다.
23
시멘트의 품질시험에 관한 설명 중 틀린 것은 ?
가. 혼합시멘트에서 혼합재의 혼입량이 많아질수록 비중 이 작아진다.
나. 비표면적이 큰 시멘트일수록 분말이 미세하며 일반적 으로 강도발현이 빨라지고 수화열의 발생량도 많아진 다.
다. 수화열은 시멘트의 화학조성과 비표면적에 좌우된다.
라. 풍화한 시멘트는 수화열이 커진다.
24
A - 8 - 3 - 1630
높이 약 1.0 ~ 1.2m 정도로 콘크리트가 완료가 될 때까지 폼을 해체하지 않고 콘크리트를 부어가면서 콘크리트의 경화상태에 따라 거푸집을 요크(york)나 기타장비로 끌어 올리면서 콘크리트 치기를 중단없이 연속적으로 시공하는 거푸집 시스템은 ?
가. Euro Form 나. Tunnel Form 다. Sliding Form 라. Table Form
25
커튼월에 대한 일반적인 검사항목이 아닌 것은 ? 가. 내풍압강도
나. 층간변위에 대한 추종성 다. 기밀성
라. 인장강도
26
페인트칠의 경우 초벌과 재벌 등은 도장할 때마다 그 색 을 약간씩 다르게 하는 가장 큰 이유는 ?
가. 희망하는 색을 얻기 위하여
나. 색이 진하게 되는 것을 방지하기 위해서
다. 착색안료를 낭비하지 않고 경제적으로 하기 위하여 라. 다음 칠을 하였는지 안하였는지 구별하기 위하여
27
조적벽에 발생하는 백화(Efflorescence)를 방지하기 위한 방법으로 효과가 없는 것은 ?
가. 줄눈 모르타르에 방수제를 넣는다.
나. 줄눈 모르타르에 석회를 사용한다.
다. 처마를 충분히 내고 벽에 직접 비가 맞지 않도록 한다.
라. 벽면에 실리콘방수를 한다.
28
건축 공사 감리자의 승인에 의하여 공사 기성금액의 90%
한도내에서 지불하는 공사비 지급금의 명칭은 ?
가. 착공금 나. 중간불
다. 준공불 라. 하자보증금
29
최근 국내에서 생산되는 쇄석 골재를 사용한 콘크리트의 일부에서도 알카리 골재반응이 일어날 수 있다는 내용의 연구보고가 발표되기 시작하였다. 다음 중 알카리 골재반 응의 대책이라 할 수 없는 것은 ?
가. 반응성 골재를 사용하지 않는다.
나. 콘크리트 중의 알카리량을 감소시킨다.
다. 포졸란 반응을 일으킬 수 있는 혼화재를 사용한다.
라. 반응시 발생되는 균열을 방지하기 위해 균열방지 구조 철근을 사용한다.
30
건축물의 터파기 공사시에 실시하는 계측의 항목과 계측 기를 연결한 것이다. 틀린 것은 ?
가. 지하수의 수압 - 수위계
나. 흙막이벽의 측압, 수동토압 - 토압계 다. 흙막이벽의 중간부 변형 - 경사계 라. 흙막이벽의 응력 - 변형계
31
보의 거푸집은 중앙에서 간사이(span)의 얼마 정도로 추켜 올리는 것이 옳은가 ?
가. 1/300∼1/500 나. 1/150∼1/200 다. 1/100∼1/150 라. 1/50∼1/100
32
도장공사에서 철제계단(양면칠) 면적산정 방법으로 가장 옳은 것은 ?
가. 경사면적 × 1배 나. 경사면적 × 1.5배 다. 경사면적 × (2.0∼2.5배) 라. 경사면적 × (3∼5배)
33
문윗틀과 문짝에 설치하여 문이 자동적으로 닫혀지게 하 는 장치로서 도어 클로우저(door closer)라고 명명되는 것은 ?
가. 도어 첵크(door check) 나. 함자물쇠
다. 체인록
라. 피봇 힌지(pivot hinge)
34
지하연속벽(slurry wall)에 관한 설명으로 옳지 않은 것은 ?
가. 차수성이 우수하다.
나. 비교적 지반조건에 좌우되지 않는다.
다. 소음· 진동이 적고, 벽체의 강성이 높다.
라. 공사비가 타공법에 비하여 저렴하고 공기가 단축된다.
35
공사금액의 결정방법에 따른 도급방식이 아닌 것은 ? 가. 정액도급
나. 공종별도급 다. 단가도급
라. 실비청산 보수가산도급
36
토질조사에 있어 중요한 것으로 지중 토질의 분포, 토층 의 구성 등을 알 수 있고 주상도를 그릴 수 있는 정보를 제공할 수 있는 방법은 무엇인가 ?
가. 터파보기 나. 물리적 지하 탐사법 다. 베인 테스트 라. 보링
37
건축 공사비 구성요소의 하나인 재료비의 내용이 아닌 것은 ?
가. 직접재료비 나. 간접재료비
다. 운임, 보관비 등의 부대비용 라. 일반관리비
38
A - 8 - 4 - 1630
흙막이 공사시 지표재하 하중의 중량에 못견디어 흙막이 저면 흙이 붕괴되어 바깥에 있는 흙이 안으로 밀려 볼록 하게 되어 파괴되는 현상을 무엇이라 하는가 ?
가. 하이빙(heaving)파괴 나. 보일링(boiling)파괴
다. 수동토압(passive earth pressure)파괴 라. 전단(shearing)파괴
39
파이프 구조 공사의 특징으로 옳지 않은 것은 ? 가. 경량이며 외관이 경쾌 미려하다.
나. 부재형상이 복잡하여 도장면적도 많다.
다. 접합부의 절단 가공이 어렵다.
라. 접합부 부품이 복잡하여지는 난점이 있다.
40
제 3과목: 건축구조
압축재의 길이가 3.5m이고 양단이 힌지인 경우의 좌굴길 이는 ?
가. 1.75m 나. 2.45m 다. 2.8m 라. 3.5m
41
플래트 슬래브(flat slab)에 관한 기술중 적당하지 않은 것은 ?
가. 바닥판은 각 방향으로 주열대(column strip)와 주간 대(middle strip)로 나누어 하중을 직접 기둥에 전달 하는 평판식 구조를 말한다.
나. 작은 내부보에 의하여 지지되는 가장 일반적인 슬래 브구조를 말한다.
다. 바닥판은 그 두께를 15cm 이상으로 하고, 주두부 (capital)에 받침판을 설치하는 것이 일반적이지만 생략하기도 한다.
라. 미국인 모로우(D.W.Morrow)의 고안으로 기둥배치를 정삼각형으로 배치하고 3방향에 철근을 배근한 3방향 식도 있다.
42
강도설계법에서 철근콘크리트 보에 고정하중모멘트 15 tonf· m, 활하중모멘트 20 tonf· m가 작용할 때, 부재설 계용 극한모멘트는 어느 것인가 ?
가. 22 tonf· m 나. 33 tonf· m 다. 44 tonf· m 라. 55 tonf· m
43
단면적 A와 단면계수 Z가 다음과 같은 4개의 I형강이 있 다. 휨모멘트에 대한 효율이 가장 좋은 것은 ?
가. A = 39cm2 , Z = 254 cm3 나. A = 27cm2 , Z = 370 cm3 다. A = 40cm2 , Z = 321 cm3 라. A = 35cm2 , Z = 390 cm3
44
그림과 같은 접합부에서 1개의 리벳이 담당할 수 있는 허 용 내력은 ?(단, 리벳의 허용 전단응력도 fs=1.2tonf/cm2, 강재의 허용 인장응력도 ft=1.6tonf/cm2, 허용 지압응력도 fℓ =3.0tonf/cm2이다.)
가. 5.4 tonf 나. 5.8 tonf 다. 6.2 tonf 라. 7.5 tonf
45
워플 슬래브에 관한 기술 중 틀린 것은 ? 가. 하중은 2방향으로 전달된다.
나. 규격화된 덱크플레이트를 사용함으로써 효율적인 시 공을 할 수 있다.
다. 층고를 줄일 수 있으며 골조미를 제공한다.
라. 전단력이 큰 주두부분은 일반적으로 보강하여야 한다
46
강도 설계법에서 아래와 같은 조건을 가진 단근 직사각형 보의 설계강도(製Mn)로 가장 적당한 것은 ? (단, b=35cm, D=60cm, 4-D22(15.48cm2),fck(fc')=210kgf/cm2, fy=4000kgf/cm2, 철근피복두께는 5cm이며, 철근비는 최소 및 최대철근비의 범위내에 있음)
가. 25.4 tf· m 나. 27.3 tf· m 다. 28.4 tf· m 라. 30.8 tf· m
47
그림과 같은 단근 장방형보가 평형변형률 상태에 있다.
강도설계법에 의거할 때 인장철근량으로 가장 적당한 것 은 ?
(단, fck=210㎏f/㎝² , fy=4000㎏f/㎝² , a=16.8㎝)
가. 20㎝2 나. 23㎝2 다. 28㎝2 라. 30㎝2
48
그림과 같은 콘크리트 원통에 30tf이 작용하여 Δ雜=
0.016㎝ 줄어들었고, Δd=0.001㎝가 늘어났을 때 탄성계 수 E와 프와송비는 ?
가. 3.18x105 kgf/㎝2, 1/4 나. 3.18x105 kgf/㎝2, 1/8 다. 3.76x105 kgf/㎝2, 1/4 라. 3.76x105 kgf/㎝2, 1/8
49
2003년도 기사 일반검정 제 2 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 A
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
벽돌쌓기 방법에서 쌓기법에 관한 설명으로 올바르지 않 은 것은 ?
가. 불식쌓기는 길이쌓기와 마구리쌓기를 번갈아 하고 모 서리 부근에 이오토막을 사용한다.
나. 화란식쌓기는 한켜에 길이 다음켜에 마구리로 쌓고 모서리 부근에 칠오토막을 사용한다.
다. 영롱쌓기는 벽돌벽 등에 장식적으로 구멍을 내어 쌓 는 것이다.
라. 미식쌓기는 전면은 치장벽돌로 전체를 길이쌓기하고 뒷면은 마구리쌓기로 한다.
50
철근 콘크리트에 있어서 철근의 피복 두께에 관한 기술중 맞는 것은 ?
가. 철근의 피복두께는 주근표면과 이것을 덮고 있는 콘 크리트 표면까지의 최단거리이다.
나. 피복두께는 내화, 내구를 고려하여 결정한 것이다.
다. 흙에 직접 접하는 보와 기초의 피복두께는 4cm 이상 이다.
라. 이형철근을 사용하는 경우 피복두께는 1cm 감할 수 있다.
51
목구조의 보강철물에 관해 잘못 설명하고 있는 것은 ? 가. 왕대공과 평보의 맞춤부에는 반드시 띠쇠로 보강한다 나. 처마도리와 깔도리는 볼트로 긴결한다.
다. 토대는 기초에 앵커볼트로서 고정한다.
라. ㅅ자보와 빗대공의 맞춤부의 보강철물로 꺾쇠가 있다
52
철근콘크리트 기둥의 띠철근의 사용목적으로 옳지 않은 것은 ?
가. 주근의 설계 위치를 유지한다.
나. 크리이프 양을 줄이는데 효과가 있다.
다. 주근의 좌굴을 방지하는데 효력이 있다.
라. 수평력에 대한 전단보강의 작용을 한다.
53
익스팬션조인트(expansion joint)의 설치원인과 목적에 관한 기술 중에서 적당하지 않은 것은 ?
가. 콘크리트를 이어치기할 때 구조적인 일체성 확보를 목적으로 한다.
나. 콘크리트의 팽창, 수축에 대한 유해한 균열 방지를 목적으로 한다.
다. 건축물을 평면적으로 증축하고자 할 때 설치한다.
라. 기초의 부동침하에 대비하여 이를 예방하고, 변위흡 수를 목적으로 한다.
54
균질 재료로 된 부재 단면적이 10cm2이고 부재길이가 2.1m이며 재축방향으로 10tonf의 인장력을 작용하였을 때 길이 1mm가 늘어났다. 다음 중 어느 재료의 길이 방향 탄 성계수라고 판단되는가 ?
가. 철재 나. 목재
다. 콘크리트 라. 적벽돌
55
콘크리트 변형에 영향을 미치는 요인이 아닌 것은 ? 가. 크리이프 나. 수축
다. 탄성 라. 압밀
56
철근 콘크리트 단순보에 관한 다음 사항중에서 옳지 않은 것은 ?
가. 인장철근을 증가시키는 것은 전단력에 대한 유효한 보강법이다.
나. 일반적으로 전단 응력은 단면의 중립축에서 최대이나 항상 중립축에서 최대는 아니다.
다. 보의 주근은 중앙부에서는 하부에 많이 넣는다.
라. 중요한 보는 복근보로 한다.
57
휨모멘트와 압축력을 동시에 받는 기둥에서, 단면에 생기 는 응력의 분포도가 옳지 않은 것은 ?
가. 나. 다. 라.
58
그림에서 X축에 대한 단면 1차 모멘트(Gx) 값은 ?
가. 200cm3 나. 1000cm3 다. 1500cm3 라. 2000cm3
59
그림과 같은 H형강 보를 만들고자 할때 웨브와 플랜지의 접합에 사용되는 모살용접의 치수(s)는 얼마로 함이 타당 한가 ? (단, Ix = 47800cm4, V=30tf, 사용강재 SS 400) 가. 4mm
나. 5mm 다. 6mm 라. 7mm
60
제 4과목: 건축설비
고속 엘리베이터의 구동방식으로 가장 적당한 것은 ? 가. 교류 1단 나. 교류 2단
다. 직류기어드 라. 직류기어레스
61
최대수용전력과 부하설비용량의 비를 %로 나타낸 것을 무 엇이라고 하는가 ?
가. 수요율 나. 전류율
다. 부하율 라. 부등율
62
이동보도에 대한 설명중 잘못된 것은 ? 가. 이동속도는 30-50m/분이다.
나. 승객을 수직으로 수송하는 방식이다.
다. 수평으로부터 10° 이내의 경사로 되어 있다.
라. 주로 역이나 공항 등에 이용된다.
63
전선의 굵기를 결정하는 요소와 관계가 없는 것은 ? 가. 기계적강도 나. 전선의 허용전류 다. 전압강하 라. 전선외곽의 보호관 굵기
64
냉방시의 송풍량을 구하는 식 가운데서 옳은 것은 ? (단,qs, qL : 실내현열 및 잠열부하(kcal/h)
Q : 송풍량(m3/h)
ti, td : 실내공기온도, 송풍공기온도(℃))
가. Q= qs 0.24絨1.2(ti-td) 나. Q=
qs+qL 0.24絨1.2(ti-td) 다. Q= qs
0.24(ti-td) 라. Q= qs+qL
0.24(ti-td)
65
위생기구와 그와 관계있는 것들이다. 틀린 것은 ? 가. 세면기 - Pop-up
나. 대변기 - Siphon jet 다. 소변기 - Flush valve 라. 욕조 - Grease trap
66
오수의 생물화학적 처리법 중 활성 슬러지 공법의 변법이 아닌 것은 ?
가. 점감식포기법 나. 장기포기법 다. 살수여상법 라. 계단식포기법
67
한시간의 급탕량이 5m3일 때 급탕부하는 ? (단, 급탕온도 70℃, 급수온도 10℃) 가. 30 Mcal/h 나. 35 Mcal/h 다. 300 Mcal/h 라. 3,000 Mcal/h
68
피뢰침에 대한 설명 중 틀린 것은 ?
가. 일반 건축물의 피뢰침 보호각은 60° 이하이다.
나. 피뢰도선의 굵기는 동선의 경우 단면적 20㎜2 이상으 로 한다.
다. 돌침과 지지철물은 완전히 부착시킨다.
라. 접지전극은 한 면의 면적이 0.35m2 이상인 동판을 사 용한다.
69
인공광원의 효율에 대한 설명으로 적합한 것은 ? 가. 광속을 광원의 용량(전력)으로 나눈 값이다.
나. 백열등의 광속을 100으로 본 각 광원의 광속비를 말 한다.
다. 전광속에 대한 하향광속의 비를 말한다.
라. 인공 광원의 유효수명을 말한다.
70
다음 급수용 물탱크에 관한 설명으로 옳지 않은 것은 ? 가. 물탱크는 단수하지 않고 청소가 가능하도록 2개이상 으로 분할하여 설치하거나 내부칸막이를 설치한다.
나. 넘침관(overflow pipe)은 간접 배수로 한다 다. 보수 점검을 위하여 30cm 폭의 맨홀을 설치한다 라. 청소 및 배수를 위하여 최하단부에 배수 밸브를 설치 한다.
71
온풍로(Hot Air Furnace)에 관한 기술로 옳은 것은 ? 가. 난방용 보일러에 비하여 열효율은 약간 낮으나 운전 비가 많이 든다.
나. 장치의 열용량이 크므로 더워지는데 시간이 걸린다.
다. 추운곳에서는 운전 정지 중에도 동결의 우려는 없다.
라. 발생한 열을 급탕, 기타의 용도로도 이용한다.
72
실의 크기가 6m x 10m, 천정고가 2.5m인 사무실의 실내 온도를 20℃로 유지하고자 한다. 외기온도가 -5℃이고 시 간당 1회의 외기가 침입한다고 할 경우 외기에 의한 손실 열량은 몇 kcal/h 인가 ?
(단, 공기의 정압비열은 0.24kcal/kg℃, 비중량은 1.2kg/m3로 한다.)
가. 450 나. 650 다. 1,080 라. 4,500
73
수도본관으로부터 수직높이 13m에 설치되어 있는 대변기 (F.V)에 급수하고자 할 때, 수도 본관의 필요압력은 최소 얼마 이상인가 ? (단, 배관 내의 전마찰 손실압력은 1kg/cm2로 한다)
가. 1 kg/cm2 나. 2 kg/cm2 다. 3 kg/cm2 라. 4 kg/cm2
74
공기조화 방식중 물방식(전수방식)에 속하는 것은 ? 가. 단일 덕트 방식
나. 2중 덕트 방식 다. 멀티죤 유니트 방식 라. 팬 코일 유니트 방식
75
A - 8 - 7 - 1630
간선설계 순서로서 옳은 것은 ? A : 전선굵기를 결정 B : 배선방법을 선정 C : 부하용량을 구한다.
D : 전기방식과 배선방식을 결정
가. A - B - C - D 나. C - D - B - A 다. B - A - D - C 라. D - B - A - C
76
대변기 세정(洗淨)급수방식이 아닌 것은 ? 가. 감압밸브방식 나. 로우탱크방식 다. 세정밸브방식 라. 하이탱크방식
77
온열 감각에 영향을 미치는 4가지 요소로서 맞는 것은 ? 가. 기온, 습도, 기류, 복사열
나. 기온, 습도, 조명, 기압 다. 기온, 소음, 열전도, 복사열 라. 열관류, 열전도, 복사열, 기온
78
다음중 실내를 부압으로 유지하며 실내의 냄새나 유해물 질을 다른 실로 흘려 보내지 않으므로 주방, 화장실, 유 해가스 발생장소 등에 사용되는 환기방식은 ?
가. 나.
(급기구-배기구) (급기구-배기팬)
다. 라.
(급기팬-배기구) (급기팬-배기팬)
79
전기설비의 전압 구분에서 고압에 해당하는 것은 ? 가. 교류 300V이하, 직류 600V이하
나. 교류 600V이하, 직류 300V이하
다. 교류 600V∼7,000V, 직류 750V∼7,000V 라. 교류 750V∼7,000V, 직류 600V∼7,000V
80
제 5과목: 건축관계법규
시가화조정구역의 지정에 관한 설명으로 옳지 않은 것은 ?
가. 시가화조정구역의 지정에 관한 도시관리계획의 결정 은 시가화유보기간이 만료된날의 15일후부터 그 효력 을 상실한다.
나. 시가화 유보기간은 5년 이상 20년 이내의 범위안에서 결정한다.
다. 도시지역과 그 주변지역의 무질서한 시가화를 방지하 고 도시의 계획적· 단계적인 개발을 도모하기 위하여
지정한다.
라. 건설교통부장관은 시가화조정구역의 지정을 도시관리 계획으로 결정할 수 있다.
81
연면적의 합계가 5,000m2이상인 건축물의 용도로서 공개 공지를 확보하지 않아도 되는 것은 ?
가. 위락시설 나. 업무시설
다. 숙박시설 라. 문화 및 집회시설
82
생산관리지역에서의 용적률로 옳은 것은 ? 가. 150퍼센트 이상 300퍼센트 이하 나. 100퍼센트 이상 200퍼센트 이하 다. 80퍼센트 이상 100퍼센트 이하 라. 50퍼센트 이상 80퍼센트 이하
83
자동차용 승강기로 운반된 자동차가 주차구획까지 자주식 으로 들어가는 노외주차장에 주차대수 200대를 설치 한다면 자동차용 승강기는 몇 대를 설치하여야 하는가 ? 가. 10대 나. 9대 다. 8대 라. 7대
84
비상용승강기의 승강장의 구조기준으로 옳지 않은 것은 ? 가. 승강장은 각층의 내부와 연결될 수 있도록 할 것
나. 승강장은 벽 및 반자가 실내에 접하는 부분의 마감 재료는 내연재료로 할 것
다. 승강장의 바닥면적은 비상용승강기 1대에 대하여 6 제곱미터 이상으로 할 것
라. 피난층이 있는 승강장의 출입구로 부터 도로 또는 공지에 이르는 거리가 30미터 이하일 것
85
내화구조에 관한 기준 중 부적합한 것은 ?
가. 기둥의 경우 그 작은 지름이 20㎝ 이상인 것으로서 철근콘크리트조
나. 벽의 경우 벽돌조로서 두께가 19㎝ 이상인 것 다. 바닥의 경우 철재의 양면을 두께 5㎝ 이상의 철망
모르타르 또는 콘크리트로 덮은 것
라. 계단의 경우 무근콘크리트조· 콘크리트블록조· 벽돌 조 또는 석조
86
배관설비로서 배수용으로 쓰이는 배관설비의 기준으로 옳지 않은 것은 ?
가. 배출시키는 빗물 또는 오수의 양 및 수질에 따라 그 에 적당한 용량 및 경사를 지게 하거나 그에 적합한 재질을 사용할 것
나. 우수관과 오수관은 분리하여 배관할 것
다. 배관설비의 오수에 접하는 부분은 방수재료를 사용 할 것
라. 지하실 등 공공하수도로 자연배수를 할 수 없는 곳에 는 배수용량에 맞는 강제배수시설을 설치할 것
87
관람석 또는 집회실로서 그 바닥면적이 200m2이상인 것의 거실의 반자높이를 4m이상 설치하여야 하는 용도가 아닌 것은 ?
가. 공연장
나. 의료시설중 장례식장 다. 공항시설
라. 위락시설중 주점영업
88
A - 8 - 8 - 1630
도시교통정비촉진법 규정에 의한 교통영향평가를 받지 아니할 경우 20,000m2의 단지조성사업에 설치하여야 할 노외주차장의 최소 규모는 ?
가. 60m2 나. 120m2 다. 160m2 라. 220m2
89
건축물의 바닥면적에 대한 설명 중 옳지 않은 것은 ? 가. 벽· 기둥의 구획이 없는 건축물에 있어서는 그 지붕
끝부분으로부터 수평거리 1.5m를 후퇴한 선으로 둘러 싸인 수평투영면적으로 한다.
나. 공동주택으로서 지상층에 설치한 어린이놀이터의 경 우 당해 부분의 면적은 바닥면적에 산입하지 아니 한다.
다. 피로티는 당해 부분이 공중의 통행· 주차에 전용되는 경우에는 바닥면적에 산입하지 아니한다.
라. 층고가 1.5m미터인 계단탑은 바닥면적에 산입하지 아 니한다.
90
층수산정에 관한 내용 중 옳지 않은 것은 ? 가. 지하층은 건축물의 층수에 산입하지 아니한다.
나. 층의 구분이 명확하지 아니한 건축물은 당해 건축물 의 높이 4m마다 하나의 층으로 산정한다.
다. 건축물의 부분에 따라 그 층수를 달리하는 경우에는 각 부분에 따라 평균한 층의 수를 층수로 한다.
라. 계단탑, 장식탑으로서 그 수평투영면적의 합계가 당 해 건축물의 건축면적의 8분의1 이하인 것은 건축물의 층수에 산입하지 아니한다.
91
건축폐자재를 건축물의 신축공사를 위한 골조공사에 얼마 이상을 사용하여야 건축법의 일부를 완화하여 적용할 수 있는가 ?
가. 10% 나. 15% 다. 20% 라. 25%
92
환경보전을 위한 필요 조치사항으로 굴착부분의 비탈면 높이가 3m를 넘는 높이의 비탈면에는 높이 3m이내마다 단 을 만들어 주어야 한다. 이 때 단의 넓이 기준으로 옳은 것은 ?
가. 비탈면적의 1/3이상 나. 비탈면적의 1/4이상 다. 비탈면적의 1/5이상 라. 비탈면적의 1/6이상
93
총주차대수 규모가 8대 이하인 경우 부설주차장의 구조 및 설비기준을 완화할 수 있는 주차장의 형태는 ? 가. 자주식 주차장 지평식
나. 자주식 주차장 건축물식 다. 기계식 주차장 지하식 라. 기계식 주차장 공작물식
94
국토의 계획 및 이용에 관한 법률상 용도지구에 포함되지 않는 것은 ?
가. 특정용도제한지구 나. 보존지구
다. 취락지구 라. 시설용지지구
95
지하층의 구조 및 설비에 대한 기준으로 옳지 않은 것은 ?
가. 바닥면적이 50제곱미터 이상인 층에는 직통계단 외에 피난층 또는 지상으로 통하는 비상탈출구 및 환기통을 설치할 것
나. 바닥면적이 1천제곱미터 이상인 층에는 피난층 또는 지상으로 통하는 직통계단을 방화구획으로 구획되는 각 부분마다 1개소 이상 설치할 것
다. 거실의 바닥면적의 합계가 5백제곱미터 이상인 층에 는 환기설비를 설치할 것
라. 지하층의 바닥면적이 300제곱미터 이상인 층에는 식수공급을 위한 급수전을 1개소 이상 설치할 것
96
주차형식에 따른 다음 차로의 너비 중 출입구가 2개 이상 인 경우에 틀린 것은 ?
가. 직각주차 : 6.0m 나. 60恩대향주차 : 5.0m 다. 45恩대향주차 : 3.5m 라. 평행주차 : 3.3m
97
다음 중 대지를 분할할 때 최소한의 면적 기준으로 옳지 않은 것은 ?
가. 주거지역 - 60m2 나. 상업지역 - 150m2 다. 공업지역 - 100m2 라. 녹지지역 - 200m2
98
주거용 건축물에서 음용수 급수관 지름의 최소 기준은 ? (단, 가구수는 16가구이다.)
가. 50㎜ 나. 40㎜ 다. 30㎜ 라. 20㎜
99
도로면으로부터 높이 몇 미터 이하에 있는 출입구· 창문 기타 이와 유사한 구조물은 개폐시에 건축선의 수직면을 넘는 구조로 하여서는 아니되는가 ?
가. 3.0m 나. 3.5m 다. 4.0m 라. 4.5m
100
국가기술자격검정 필기시험문제
2003년도 기사 일반검정 제 2 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 B
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
제 1과목: 건축계획
학교배치형별 특징을 설명한 것 중 틀린 것은 ? 가. 폐쇄형은 일조, 통풍 등 환경조건이 불균등하다.
나. 분산병렬형은 넓은 부지를 필요로 한다.
다. 집합형은 물리적 환경이 나쁘다.
라. 분산병렬형은 구조계획이 간단하고 규격형의 이용도 편리하다.
1
다음은 도서관 건축계획의 주요한 사항들이다. 다른 종류 의 건축계획과 비교하여 상대적으로 그 중요도가 가장 큰 내용은 ?
가. 관내시설과 인근의 유사시설과의 상호관계 검토 나. 시설물의 운영 목적, 내용, 방법의 구체적 분석 다. 도서관의 내용의 성장에 따른 증축 고려 라. 건설기금과 경상비에 대한 검토
2
극장 건축의 음향계획 수립상 옳지 않은 항목은 ? 가. 무대에 가까운 벽은 반사체로 하고 멀어짐에 따라서 흡음재의 벽을 배치하는 것이 원칙이다.
나. 음향계획에 있어서 발코니의 계획은 될 수 있는 한 피하는 것이 좋다.
다. 오디토리움 양쪽의 벽은 무대의 음을 반사에 의해 객 석 뒷부분까지 이르도록 보강해 주는 역할을 한다.
라. 음의 반복 반사 현상을 피하기 위해 가급적 원형에 가까운 평면형으로 계획한다.
3
극장 건축계획에서 연기자의 표정을 읽을 수 있는 가시한 계를 초과하여, 잘 보여야 되는 동시에 많은 관객을 수용 할 수 있는 1차 허용한도는 ?
가. 10m 나. 15m 다. 22m 라. 35m
4
은행건축에 관한 설명 중 가장 부적당한 것은 ?
가. 일반적으로 주출입구는 도난방지상 안여닫이로 한다.
나. 영업장의 넓이는 은행건축의 규모를 결정한다.
다. 영업대의 높이는 고객대기실에서 100∼110cm가 적당 하다.
라. 어린이의 출입이 많은 곳에는 회전문을 설치하는 것 이 좋다.
5
미술관 계획에 있어 회화의 명시조건중 최량시각(最良視 覺)은 ?
가. 27° ~ 30° 나. 42° ~ 45°
다. 47° ~ 50° 라. 57° ~ 60°
6
다음의 주택건축면적의 기준에 관한 설명중 가장 부적절 한 것은 ?
가. 숑바르 드 로브는 1인당 14m2 이상을 개인적 혹은 가 족적인 융통성이 보장되는 기준으로 보았다.
나. 숑바르 드 로브의 병리기준은 1인당 10m2 이하일 때 거주자의 심리적 건강에 나쁜 영향을 끼친다는 것이 다.
다. 세계가족단체협회는 적어도 1인당 평균 16m2를 권장 하고 있다.
라. 노엘은 주택의 거주성 및 평면의 분석연구를 통해 1인당 평균 주택면적을 산출하였다.
7
목조 건축물로서 우리나라에서 가장 오래된 것은 ? 가. 부석사 무량수전 나. 봉정사 극락전 다. 법주사 팔상전 라. 화엄사 보광대전
8
아파트의 형식에 대한 기술 중 옳지 않은 것은 ? 가. 홀형은 계단 또는 엘레베이터 홀에서 각세대로 직접 들어가는 형식으로 프라이버시가 양호하다.
나. 트리플렉스형은 하나의 주거단위가 3층으로 구성된 것으로 통로가 없는 층의 평면은 채광 및 통풍에 문 제가 있다.
다. 스킵플로어 형식은 주거단위의 단면을 단층형과 복층 형에서 동일층으로 하지 않고 반층씩 엇나게 하는 형 식을 말한다.
라. 집중형은 부지의 이용률은 높으나 통풍 및 채광에는 불리하다.
9
공동주택단지의 주거밀도를 계획하는데 가장 기본이 되는 사항은 ?
가. 지반의 경사도와 토지이용율 나. 건축의 구조와 주택형식 다. 호수밀도와 인구밀도 라. 주택의 규모와 건폐율
10
고딕건축에 관한 기술 중 적합치 않은 것은 ?
가. 횡축력에 대한 플라잉 버트레스(Flying Buttress)의 창안
나. 신에 대한 희생, 봉사의 종교적 상징으로서 첨탑 다. 대형 석재의 일체식 구조법
라. 첨두아치의 발달
11
사무실 건축의 실단위 계획에 있어서 개방식 배치(Open Plan)에 관한 기술중 옳지 않은 것은 ?
가. 공사비가 개실시스템보다 저렴하다.
나. 방의 길이나 깊이에 변화를 줄 수 있다.
다. 전면적을 유효하게 이용할 수 있어 공간 절약상 유리 하다.
라. 비교적 소규모 사무실 임대에 유리한 형식이다.
12
우리나라 전통의 한식주택에서 문꼴부분의 면적이 큰 이 유로 가장 적합한 것은 ?
가. 출입하는데 편리하게 하기 위해서 나. 하기의 고온다습을 견디기 위해서 다. 동기에 일조효과를 충분히 얻기 위해서 라. 겨울의 방한을 위해서
13
주택의 평면계획시 공간의 조닝 방법으로 가장 적합하지 않은 것은 ?
가. 가족 전체와 개인에 의한 조닝 나. 정적공간과 동적공간에 의한 조닝 다. 융통성에 의한 조닝
라. 주간과 야간의 사용시간에 의한 조닝
14
고층 사무소 건축에 관한 기술중 적합하지 않은 것은 ? 가. 층고를 낮게 할 경우, 건축비를 절감시킬 수 있다.
나. 외장재는 경량재가 좋다.
다. 고층화할 경우, 토지이용율이 높아진다.
라. 승강기는 이용하기 편하도록 여러곳에 분산하는 것이 좋다.
15
셀프서비스(self service)가 주가 되는 형식의 음식점은 어느 것인가 ?
가. 슈퍼스토어(superstore) 나. 카페테리아(cafeteria) 다. 그릴(grill)
라. 레스토랑(restaurant)
16
시티 호텔(city hotel)의 종류가 아닌 것은 ? 가. 커머셜 호텔(commercial hotel)
나. 터미널 호텔(terminal hotel) 다. 클럽 하우스(club house)
라. 아파트먼트 호텔(apartment hotel)
17
어느 학교의 1주간의 평균수업시간이 40시간인데 제도교 실이 사용되는 시간은 20시간이다. 그 중 4시간을 다른 과목을 위해 사용된다. 제도교실의 이용율과 순수율은 각 각 얼마인가 ?
가. 이용율 50%, 순수율 20%
나. 이용율 50%, 순수율 80%
다. 이용율 20%, 순수율 50%
라. 이용율 80%, 순수율 50%
18
병원의 평면계획에 있어 구급동선은 어디에 연결되어야 하는가 ?
가. 병동부 나. 외래부
다. 중앙진료부 라. 서비스부
19
종합병원의 건축계획에 관한 기술 중 가장 부적당한 것은 ?
가. 병동부의 1간호단위는 보통 30∼40 bed 정도이다.
나. 수술부문은 타부분의 통과교통이 없는 곳에 위치시키 도록 한다.
다. 병동배치방식 중 분관식(pavilion type)은 동선이 짧게 되는 이점이 있다.
라. 일반적으로 병원건축의 모든 시설규모는 입원환자의 병상수에 의해 결정된다.
20
제 2과목: 건축시공
높이 약 1.0 ~ 1.2m 정도로 콘크리트가 완료가 될 때까지 폼을 해체하지 않고 콘크리트를 부어가면서 콘크리트의 경화상태에 따라 거푸집을 요크(york)나 기타장비로 끌어 올리면서 콘크리트 치기를 중단없이 연속적으로 시공하는 거푸집 시스템은 ?
가. Euro Form 나. Tunnel Form 다. Sliding Form 라. Table Form
21
칠공사에 사용되는 칠의 종류와 희석제의 관계가 잘못 연결된 것은 ?
가. 송진건류품 - 테레빈유 나. 석유건류품 - 휘발유,석유 다. 콜타르 증류품 - 미네랄스피리트 라. 송근건류품 - 송근유
22
흙막이 공사시 지표재하 하중의 중량에 못견디어 흙막이 저면 흙이 붕괴되어 바깥에 있는 흙이 안으로 밀려 볼록 하게 되어 파괴되는 현상을 무엇이라 하는가 ?
가. 하이빙(heaving)파괴 나. 보일링(boiling)파괴
다. 수동토압(passive earth pressure)파괴 라. 전단(shearing)파괴
23
파이프 구조 공사의 특징으로 옳지 않은 것은 ? 가. 경량이며 외관이 경쾌 미려하다.
나. 부재형상이 복잡하여 도장면적도 많다.
다. 접합부의 절단 가공이 어렵다.
라. 접합부 부품이 복잡하여지는 난점이 있다.
24
B - 8 - 3 - 1630
건축물의 터파기 공사시에 실시하는 계측의 항목과 계측 기를 연결한 것이다. 틀린 것은 ?
가. 지하수의 수압 - 수위계
나. 흙막이벽의 측압, 수동토압 - 토압계 다. 흙막이벽의 중간부 변형 - 경사계 라. 흙막이벽의 응력 - 변형계
25
페인트칠의 경우 초벌과 재벌 등은 도장할 때마다 그 색 을 약간씩 다르게 하는 가장 큰 이유는 ?
가. 희망하는 색을 얻기 위하여
나. 색이 진하게 되는 것을 방지하기 위해서
다. 착색안료를 낭비하지 않고 경제적으로 하기 위하여 라. 다음 칠을 하였는지 안하였는지 구별하기 위하여
26
고력볼트접합에 관한 기술 중 옳은 것은 ?
가. 일군(一群)의 볼트를 조일 때는 주변부에서 중앙부로 향해서 조인다.
나. 볼트 두부를 조이는 경우는 너트를 조이는 경우 보다도 토크(torque)를 크게 해야만 한다.
다. 마찰접합으로 마찰력이 생기는 접면(接面)은 미리 기름 등을 발라 녹이 발생하지 않도록 한다.
라. 예비조임은 표준볼트장력의 30%로 한다.
27
조적벽에 발생하는 백화(Efflorescence)를 방지하기 위한 방법으로 효과가 없는 것은 ?
가. 줄눈 모르타르에 방수제를 넣는다.
나. 줄눈 모르타르에 석회를 사용한다.
다. 처마를 충분히 내고 벽에 직접 비가 맞지 않도록 한다.
라. 벽면에 실리콘방수를 한다.
28
보의 거푸집은 중앙에서 간사이(span)의 얼마 정도로 추켜 올리는 것이 옳은가 ?
가. 1/300∼1/500 나. 1/150∼1/200 다. 1/100∼1/150 라. 1/50∼1/100
29
다음은 어떤 도장 결함의 원인을 설명한 것인가 ?
"초벌바름에 염료가 들어 있을 때, 바탕재 표면에 기름이 묻어 있을 때, 역청질 도료를 초벌 바름한 위에 도장할 때"
가. 번짐(브리트) 나. 색 분리
다. 주름 라. 리프팅
30
문윗틀과 문짝에 설치하여 문이 자동적으로 닫혀지게 하 는 장치로서 도어 클로우저(door closer)라고 명명되는 것은 ?
가. 도어 첵크(door check) 나. 함자물쇠
다. 체인록
라. 피봇 힌지(pivot hinge)
31
시멘트의 품질시험에 관한 설명 중 틀린 것은 ?
가. 혼합시멘트에서 혼합재의 혼입량이 많아질수록 비중 이 작아진다.
나. 비표면적이 큰 시멘트일수록 분말이 미세하며 일반적 으로 강도발현이 빨라지고 수화열의 발생량도 많아진 다.
다. 수화열은 시멘트의 화학조성과 비표면적에 좌우된다.
라. 풍화한 시멘트는 수화열이 커진다.
32
공사금액의 결정방법에 따른 도급방식이 아닌 것은 ? 가. 정액도급
나. 공종별도급 다. 단가도급
라. 실비청산 보수가산도급
33
커튼월에 대한 일반적인 검사항목이 아닌 것은 ? 가. 내풍압강도
나. 층간변위에 대한 추종성 다. 기밀성
라. 인장강도
34
지하연속벽(slurry wall)에 관한 설명으로 옳지 않은 것은 ?
가. 차수성이 우수하다.
나. 비교적 지반조건에 좌우되지 않는다.
다. 소음· 진동이 적고, 벽체의 강성이 높다.
라. 공사비가 타공법에 비하여 저렴하고 공기가 단축된다.
35
건축 공사비 구성요소의 하나인 재료비의 내용이 아닌 것은 ?
가. 직접재료비 나. 간접재료비
다. 운임, 보관비 등의 부대비용 라. 일반관리비
36
건축 공사 감리자의 승인에 의하여 공사 기성금액의 90%
한도내에서 지불하는 공사비 지급금의 명칭은 ?
가. 착공금 나. 중간불
다. 준공불 라. 하자보증금
37
도장공사에서 철제계단(양면칠) 면적산정 방법으로 가장 옳은 것은 ?
가. 경사면적 × 1배 나. 경사면적 × 1.5배 다. 경사면적 × (2.0∼2.5배) 라. 경사면적 × (3∼5배)
38
토질조사에 있어 중요한 것으로 지중 토질의 분포, 토층 의 구성 등을 알 수 있고 주상도를 그릴 수 있는 정보를 제공할 수 있는 방법은 무엇인가 ?
가. 터파보기 나. 물리적 지하 탐사법 다. 베인 테스트 라. 보링
39
B - 8 - 4 - 1630
최근 국내에서 생산되는 쇄석 골재를 사용한 콘크리트의 일부에서도 알카리 골재반응이 일어날 수 있다는 내용의 연구보고가 발표되기 시작하였다. 다음 중 알카리 골재반 응의 대책이라 할 수 없는 것은 ?
가. 반응성 골재를 사용하지 않는다.
나. 콘크리트 중의 알카리량을 감소시킨다.
다. 포졸란 반응을 일으킬 수 있는 혼화재를 사용한다.
라. 반응시 발생되는 균열을 방지하기 위해 균열방지 구조 철근을 사용한다.
40
제 3과목: 건축구조
벽돌쌓기 방법에서 쌓기법에 관한 설명으로 올바르지 않 은 것은 ?
가. 불식쌓기는 길이쌓기와 마구리쌓기를 번갈아 하고 모 서리 부근에 이오토막을 사용한다.
나. 화란식쌓기는 한켜에 길이 다음켜에 마구리로 쌓고 모서리 부근에 칠오토막을 사용한다.
다. 영롱쌓기는 벽돌벽 등에 장식적으로 구멍을 내어 쌓 는 것이다.
라. 미식쌓기는 전면은 치장벽돌로 전체를 길이쌓기하고 뒷면은 마구리쌓기로 한다.
41
목구조의 보강철물에 관해 잘못 설명하고 있는 것은 ? 가. 왕대공과 평보의 맞춤부에는 반드시 띠쇠로 보강한다 나. 처마도리와 깔도리는 볼트로 긴결한다.
다. 토대는 기초에 앵커볼트로서 고정한다.
라. ㅅ자보와 빗대공의 맞춤부의 보강철물로 꺾쇠가 있다
42
균질 재료로 된 부재 단면적이 10cm2이고 부재길이가 2.1m이며 재축방향으로 10tonf의 인장력을 작용하였을 때 길이 1mm가 늘어났다. 다음 중 어느 재료의 길이 방향 탄 성계수라고 판단되는가 ?
가. 철재 나. 목재
다. 콘크리트 라. 적벽돌
43
그림과 같은 콘크리트 원통에 30tf이 작용하여 Δ雜=
0.016㎝ 줄어들었고, Δd=0.001㎝가 늘어났을 때 탄성계 수 E와 프와송비는 ?
가. 3.18x105 kgf/㎝2, 1/4 나. 3.18x105 kgf/㎝2, 1/8 다. 3.76x105 kgf/㎝2, 1/4 라. 3.76x105 kgf/㎝2, 1/8
44
철근 콘크리트 단순보에 관한 다음 사항중에서 옳지 않은 것은 ?
가. 인장철근을 증가시키는 것은 전단력에 대한 유효한 보강법이다.
나. 일반적으로 전단 응력은 단면의 중립축에서 최대이나 항상 중립축에서 최대는 아니다.
다. 보의 주근은 중앙부에서는 하부에 많이 넣는다.
라. 중요한 보는 복근보로 한다.
45
익스팬션조인트(expansion joint)의 설치원인과 목적에 관한 기술 중에서 적당하지 않은 것은 ?
가. 콘크리트를 이어치기할 때 구조적인 일체성 확보를 목적으로 한다.
나. 콘크리트의 팽창, 수축에 대한 유해한 균열 방지를 목적으로 한다.
다. 건축물을 평면적으로 증축하고자 할 때 설치한다.
라. 기초의 부동침하에 대비하여 이를 예방하고, 변위흡 수를 목적으로 한다.
46
철근 콘크리트에 있어서 철근의 피복 두께에 관한 기술중 맞는 것은 ?
가. 철근의 피복두께는 주근표면과 이것을 덮고 있는 콘 크리트 표면까지의 최단거리이다.
나. 피복두께는 내화, 내구를 고려하여 결정한 것이다.
다. 흙에 직접 접하는 보와 기초의 피복두께는 4cm 이상 이다.
라. 이형철근을 사용하는 경우 피복두께는 1cm 감할 수 있다.
47
강도 설계법에서 아래와 같은 조건을 가진 단근 직사각형 보의 설계강도(製Mn)로 가장 적당한 것은 ? (단, b=35cm, D=60cm, 4-D22(15.48cm2),fck(fc')=210kgf/cm2, fy=4000kgf/cm2, 철근피복두께는 5cm이며, 철근비는 최소 및 최대철근비의 범위내에 있음)
가. 25.4 tf· m 나. 27.3 tf· m 다. 28.4 tf· m 라. 30.8 tf· m
48
그림과 같은 H형강 보를 만들고자 할때 웨브와 플랜지의 접합에 사용되는 모살용접의 치수(s)는 얼마로 함이 타당 한가 ? (단, Ix = 47800cm4, V=30tf, 사용강재 SS 400) 가. 4mm
나. 5mm 다. 6mm 라. 7mm
49
그림과 같은 단근 장방형보가 평형변형률 상태에 있다.
강도설계법에 의거할 때 인장철근량으로 가장 적당한 것 은 ?
(단, fck=210㎏f/㎝² , fy=4000㎏f/㎝² , a=16.8㎝)
가. 20㎝2 나. 23㎝2 다. 28㎝2 라. 30㎝2
50
휨모멘트와 압축력을 동시에 받는 기둥에서, 단면에 생기 는 응력의 분포도가 옳지 않은 것은 ?
가. 나. 다. 라.
51
2003년도 기사 일반검정 제 2 회
자격종목 및 등급(선택분야) 종목코드 시험시간 문제지형별
수검번호 성명
건축기사 1630 2시간30분 B
※시험문제지는 답안카드와 같이 반드시 제출하여야 합니다.
그림과 같은 접합부에서 1개의 리벳이 담당할 수 있는 허 용 내력은 ?(단, 리벳의 허용 전단응력도 fs=1.2tonf/cm2, 강재의 허용 인장응력도 ft=1.6tonf/cm2, 허용 지압응력도 fℓ =3.0tonf/cm2이다.)
가. 5.4 tonf 나. 5.8 tonf 다. 6.2 tonf 라. 7.5 tonf
52
콘크리트 변형에 영향을 미치는 요인이 아닌 것은 ? 가. 크리이프 나. 수축
다. 탄성 라. 압밀
53
강도설계법에서 철근콘크리트 보에 고정하중모멘트 15 tonf· m, 활하중모멘트 20 tonf· m가 작용할 때, 부재설 계용 극한모멘트는 어느 것인가 ?
가. 22 tonf· m 나. 33 tonf· m 다. 44 tonf· m 라. 55 tonf· m
54
압축재의 길이가 3.5m이고 양단이 힌지인 경우의 좌굴길 이는 ?
가. 1.75m 나. 2.45m 다. 2.8m 라. 3.5m
55
플래트 슬래브(flat slab)에 관한 기술중 적당하지 않은 것은 ?
가. 바닥판은 각 방향으로 주열대(column strip)와 주간 대(middle strip)로 나누어 하중을 직접 기둥에 전달 하는 평판식 구조를 말한다.
나. 작은 내부보에 의하여 지지되는 가장 일반적인 슬래 브구조를 말한다.
다. 바닥판은 그 두께를 15cm 이상으로 하고, 주두부 (capital)에 받침판을 설치하는 것이 일반적이지만 생략하기도 한다.
라. 미국인 모로우(D.W.Morrow)의 고안으로 기둥배치를 정삼각형으로 배치하고 3방향에 철근을 배근한 3방향 식도 있다.
56
워플 슬래브에 관한 기술 중 틀린 것은 ? 가. 하중은 2방향으로 전달된다.
나. 규격화된 덱크플레이트를 사용함으로써 효율적인 시 공을 할 수 있다.
다. 층고를 줄일 수 있으며 골조미를 제공한다.
라. 전단력이 큰 주두부분은 일반적으로 보강하여야 한다
57
단면적 A와 단면계수 Z가 다음과 같은 4개의 I형강이 있 다. 휨모멘트에 대한 효율이 가장 좋은 것은 ?
가. A = 39cm2 , Z = 254 cm3 나. A = 27cm2 , Z = 370 cm3 다. A = 40cm2 , Z = 321 cm3 라. A = 35cm2 , Z = 390 cm3
58
철근콘크리트 기둥의 띠철근의 사용목적으로 옳지 않은 것은 ?
가. 주근의 설계 위치를 유지한다.
나. 크리이프 양을 줄이는데 효과가 있다.
다. 주근의 좌굴을 방지하는데 효력이 있다.
라. 수평력에 대한 전단보강의 작용을 한다.
59
그림에서 X축에 대한 단면 1차 모멘트(Gx) 값은 ?
가. 200cm3 나. 1000cm3 다. 1500cm3 라. 2000cm3
60
제 4과목: 건축설비
실의 크기가 6m x 10m, 천정고가 2.5m인 사무실의 실내 온도를 20℃로 유지하고자 한다. 외기온도가 -5℃이고 시 간당 1회의 외기가 침입한다고 할 경우 외기에 의한 손실 열량은 몇 kcal/h 인가 ?
(단, 공기의 정압비열은 0.24kcal/kg℃, 비중량은 1.2kg/m3로 한다.)
가. 450 나. 650 다. 1,080 라. 4,500
61
온풍로(Hot Air Furnace)에 관한 기술로 옳은 것은 ? 가. 난방용 보일러에 비하여 열효율은 약간 낮으나 운전 비가 많이 든다.
나. 장치의 열용량이 크므로 더워지는데 시간이 걸린다.
다. 추운곳에서는 운전 정지 중에도 동결의 우려는 없다.
라. 발생한 열을 급탕, 기타의 용도로도 이용한다.
62
온열 감각에 영향을 미치는 4가지 요소로서 맞는 것은 ? 가. 기온, 습도, 기류, 복사열
나. 기온, 습도, 조명, 기압 다. 기온, 소음, 열전도, 복사열 라. 열관류, 열전도, 복사열, 기온
63
오수의 생물화학적 처리법 중 활성 슬러지 공법의 변법이 아닌 것은 ?
가. 점감식포기법 나. 장기포기법 다. 살수여상법 라. 계단식포기법
64
최대수용전력과 부하설비용량의 비를 %로 나타낸 것을 무 엇이라고 하는가 ?
가. 수요율 나. 전류율
다. 부하율 라. 부등율
65
이동보도에 대한 설명중 잘못된 것은 ? 가. 이동속도는 30-50m/분이다.
나. 승객을 수직으로 수송하는 방식이다.
다. 수평으로부터 10° 이내의 경사로 되어 있다.
라. 주로 역이나 공항 등에 이용된다.
66
고속 엘리베이터의 구동방식으로 가장 적당한 것은 ? 가. 교류 1단 나. 교류 2단
다. 직류기어드 라. 직류기어레스
67
전기설비의 전압 구분에서 고압에 해당하는 것은 ? 가. 교류 300V이하, 직류 600V이하
나. 교류 600V이하, 직류 300V이하
다. 교류 600V∼7,000V, 직류 750V∼7,000V 라. 교류 750V∼7,000V, 직류 600V∼7,000V
68
다음중 실내를 부압으로 유지하며 실내의 냄새나 유해물 질을 다른 실로 흘려 보내지 않으므로 주방, 화장실, 유 해가스 발생장소 등에 사용되는 환기방식은 ?
가. 나.
(급기구-배기구) (급기구-배기팬)
다. 라.
(급기팬-배기구) (급기팬-배기팬)
69
다음 급수용 물탱크에 관한 설명으로 옳지 않은 것은 ? 가. 물탱크는 단수하지 않고 청소가 가능하도록 2개이상 으로 분할하여 설치하거나 내부칸막이를 설치한다.
나. 넘침관(overflow pipe)은 간접 배수로 한다 다. 보수 점검을 위하여 30cm 폭의 맨홀을 설치한다 라. 청소 및 배수를 위하여 최하단부에 배수 밸브를 설치 한다.
70
한시간의 급탕량이 5m3일 때 급탕부하는 ? (단, 급탕온도 70℃, 급수온도 10℃) 가. 30 Mcal/h 나. 35 Mcal/h 다. 300 Mcal/h 라. 3,000 Mcal/h
71
전선의 굵기를 결정하는 요소와 관계가 없는 것은 ? 가. 기계적강도 나. 전선의 허용전류 다. 전압강하 라. 전선외곽의 보호관 굵기
72
냉방시의 송풍량을 구하는 식 가운데서 옳은 것은 ? (단,qs, qL : 실내현열 및 잠열부하(kcal/h)
Q : 송풍량(m3/h)
ti, td : 실내공기온도, 송풍공기온도(℃))
가. Q= qs 0.24絨1.2(ti-td) 나. Q= qs+qL
0.24絨1.2(ti-td) 다. Q= qs
0.24(ti-td) 라. Q= qs+qL
0.24(ti-td)
73
인공광원의 효율에 대한 설명으로 적합한 것은 ? 가. 광속을 광원의 용량(전력)으로 나눈 값이다.
나. 백열등의 광속을 100으로 본 각 광원의 광속비를 말 한다.
다. 전광속에 대한 하향광속의 비를 말한다.
라. 인공 광원의 유효수명을 말한다.
74
대변기 세정(洗淨)급수방식이 아닌 것은 ? 가. 감압밸브방식 나. 로우탱크방식 다. 세정밸브방식 라. 하이탱크방식
75
간선설계 순서로서 옳은 것은 ? A : 전선굵기를 결정 B : 배선방법을 선정 C : 부하용량을 구한다.
D : 전기방식과 배선방식을 결정
가. A - B - C - D 나. C - D - B - A 다. B - A - D - C 라. D - B - A - C
76
공기조화 방식중 물방식(전수방식)에 속하는 것은 ? 가. 단일 덕트 방식
나. 2중 덕트 방식 다. 멀티죤 유니트 방식 라. 팬 코일 유니트 방식
77
위생기구와 그와 관계있는 것들이다. 틀린 것은 ? 가. 세면기 - Pop-up
나. 대변기 - Siphon jet 다. 소변기 - Flush valve 라. 욕조 - Grease trap
78
B - 8 - 7 - 1630
수도본관으로부터 수직높이 13m에 설치되어 있는 대변기 (F.V)에 급수하고자 할 때, 수도 본관의 필요압력은 최소 얼마 이상인가 ? (단, 배관 내의 전마찰 손실압력은 1kg/cm2로 한다)
가. 1 kg/cm2 나. 2 kg/cm2 다. 3 kg/cm2 라. 4 kg/cm2
79
피뢰침에 대한 설명 중 틀린 것은 ?
가. 일반 건축물의 피뢰침 보호각은 60° 이하이다.
나. 피뢰도선의 굵기는 동선의 경우 단면적 20㎜2 이상으 로 한다.
다. 돌침과 지지철물은 완전히 부착시킨다.
라. 접지전극은 한 면의 면적이 0.35m2 이상인 동판을 사 용한다.
80
제 5과목: 건축관계법규
관람석 또는 집회실로서 그 바닥면적이 200m2이상인 것의 거실의 반자높이를 4m이상 설치하여야 하는 용도가 아닌 것은 ?
가. 공연장
나. 의료시설중 장례식장 다. 공항시설
라. 위락시설중 주점영업
81
생산관리지역에서의 용적률로 옳은 것은 ? 가. 150퍼센트 이상 300퍼센트 이하 나. 100퍼센트 이상 200퍼센트 이하 다. 80퍼센트 이상 100퍼센트 이하 라. 50퍼센트 이상 80퍼센트 이하
82
시가화조정구역의 지정에 관한 설명으로 옳지 않은 것은 ?
가. 시가화조정구역의 지정에 관한 도시관리계획의 결정 은 시가화유보기간이 만료된날의 15일후부터 그 효력 을 상실한다.
나. 시가화 유보기간은 5년 이상 20년 이내의 범위안에서 결정한다.
다. 도시지역과 그 주변지역의 무질서한 시가화를 방지하 고 도시의 계획적· 단계적인 개발을 도모하기 위하여
지정한다.
라. 건설교통부장관은 시가화조정구역의 지정을 도시관리 계획으로 결정할 수 있다.
83
도시교통정비촉진법 규정에 의한 교통영향평가를 받지 아니할 경우 20,000m2의 단지조성사업에 설치하여야 할 노외주차장의 최소 규모는 ?
가. 60m2 나. 120m2 다. 160m2 라. 220m2
84
총주차대수 규모가 8대 이하인 경우 부설주차장의 구조 및 설비기준을 완화할 수 있는 주차장의 형태는 ? 가. 자주식 주차장 지평식
나. 자주식 주차장 건축물식 다. 기계식 주차장 지하식 라. 기계식 주차장 공작물식
85
내화구조에 관한 기준 중 부적합한 것은 ?
가. 기둥의 경우 그 작은 지름이 20㎝ 이상인 것으로서 철근콘크리트조
나. 벽의 경우 벽돌조로서 두께가 19㎝ 이상인 것 다. 바닥의 경우 철재의 양면을 두께 5㎝ 이상의 철망
모르타르 또는 콘크리트로 덮은 것
라. 계단의 경우 무근콘크리트조· 콘크리트블록조· 벽돌 조 또는 석조
86
배관설비로서 배수용으로 쓰이는 배관설비의 기준으로 옳지 않은 것은 ?
가. 배출시키는 빗물 또는 오수의 양 및 수질에 따라 그 에 적당한 용량 및 경사를 지게 하거나 그에 적합한 재질을 사용할 것
나. 우수관과 오수관은 분리하여 배관할 것
다. 배관설비의 오수에 접하는 부분은 방수재료를 사용 할 것
라. 지하실 등 공공하수도로 자연배수를 할 수 없는 곳에 는 배수용량에 맞는 강제배수시설을 설치할 것
87
주차형식에 따른 다음 차로의 너비 중 출입구가 2개 이상 인 경우에 틀린 것은 ?
가. 직각주차 : 6.0m 나. 60恩대향주차 : 5.0m 다. 45恩대향주차 : 3.5m 라. 평행주차 : 3.3m
88
주거용 건축물에서 음용수 급수관 지름의 최소 기준은 ? (단, 가구수는 16가구이다.)
가. 50㎜ 나. 40㎜ 다. 30㎜ 라. 20㎜
89
건축폐자재를 건축물의 신축공사를 위한 골조공사에 얼마 이상을 사용하여야 건축법의 일부를 완화하여 적용할 수 있는가 ?
가. 10% 나. 15% 다. 20% 라. 25%
90
다음 중 대지를 분할할 때 최소한의 면적 기준으로 옳지 않은 것은 ?
가. 주거지역 - 60m2 나. 상업지역 - 150m2 다. 공업지역 - 100m2 라. 녹지지역 - 200m2
91
B - 8 - 8 - 1630
환경보전을 위한 필요 조치사항으로 굴착부분의 비탈면 높이가 3m를 넘는 높이의 비탈면에는 높이 3m이내마다 단 을 만들어 주어야 한다. 이 때 단의 넓이 기준으로 옳은 것은 ?
가. 비탈면적의 1/3이상 나. 비탈면적의 1/4이상 다. 비탈면적의 1/5이상 라. 비탈면적의 1/6이상
92
연면적의 합계가 5,000m2이상인 건축물의 용도로서 공개 공지를 확보하지 않아도 되는 것은 ?
가. 위락시설 나. 업무시설
다. 숙박시설 라. 문화 및 집회시설
93
건축물의 바닥면적에 대한 설명 중 옳지 않은 것은 ? 가. 벽· 기둥의 구획이 없는 건축물에 있어서는 그 지붕
끝부분으로부터 수평거리 1.5m를 후퇴한 선으로 둘러 싸인 수평투영면적으로 한다.
나. 공동주택으로서 지상층에 설치한 어린이놀이터의 경 우 당해 부분의 면적은 바닥면적에 산입하지 아니 한다.
다. 피로티는 당해 부분이 공중의 통행· 주차에 전용되는 경우에는 바닥면적에 산입하지 아니한다.
라. 층고가 1.5m미터인 계단탑은 바닥면적에 산입하지 아 니한다.
94
층수산정에 관한 내용 중 옳지 않은 것은 ? 가. 지하층은 건축물의 층수에 산입하지 아니한다.
나. 층의 구분이 명확하지 아니한 건축물은 당해 건축물 의 높이 4m마다 하나의 층으로 산정한다.
다. 건축물의 부분에 따라 그 층수를 달리하는 경우에는 각 부분에 따라 평균한 층의 수를 층수로 한다.
라. 계단탑, 장식탑으로서 그 수평투영면적의 합계가 당 해 건축물의 건축면적의 8분의1 이하인 것은 건축물의 층수에 산입하지 아니한다.
95
비상용승강기의 승강장의 구조기준으로 옳지 않은 것은 ? 가. 승강장은 각층의 내부와 연결될 수 있도록 할 것
나. 승강장은 벽 및 반자가 실내에 접하는 부분의 마감 재료는 내연재료로 할 것
다. 승강장의 바닥면적은 비상용승강기 1대에 대하여 6 제곱미터 이상으로 할 것
라. 피난층이 있는 승강장의 출입구로 부터 도로 또는 공지에 이르는 거리가 30미터 이하일 것
96
국토의 계획 및 이용에 관한 법률상 용도지구에 포함되지 않는 것은 ?
가. 특정용도제한지구 나. 보존지구
다. 취락지구 라. 시설용지지구
97
자동차용 승강기로 운반된 자동차가 주차구획까지 자주식 으로 들어가는 노외주차장에 주차대수 200대를 설치 한다면 자동차용 승강기는 몇 대를 설치하여야 하는가 ? 가. 10대 나. 9대 다. 8대 라. 7대
98
도로면으로부터 높이 몇 미터 이하에 있는 출입구· 창문 기타 이와 유사한 구조물은 개폐시에 건축선의 수직면을 넘는 구조로 하여서는 아니되는가 ?
가. 3.0m 나. 3.5m 다. 4.0m 라. 4.5m
99
지하층의 구조 및 설비에 대한 기준으로 옳지 않은 것은 ?
가. 바닥면적이 50제곱미터 이상인 층에는 직통계단 외에 피난층 또는 지상으로 통하는 비상탈출구 및 환기통을 설치할 것
나. 바닥면적이 1천제곱미터 이상인 층에는 피난층 또는 지상으로 통하는 직통계단을 방화구획으로 구획되는 각 부분마다 1개소 이상 설치할 것
다. 거실의 바닥면적의 합계가 5백제곱미터 이상인 층에 는 환기설비를 설치할 것
라. 지하층의 바닥면적이 300제곱미터 이상인 층에는 식수공급을 위한 급수전을 1개소 이상 설치할 것
