Dielectric Properties of CuO-doped K 0.5 Na 0.5 NbO 3 Single Crystals

Dielectric Properties of CuO-doped K _0.5 Na _0.5 NbO ₃ Single Crystals

Chan-Ku Lee ^∗

Institute of General Education, Kyungnam University, Changwon 631-701, Korea

Jun-Kyu Moon

Department of Science Education, Kyungnam University, Changwon 631-701, Korea (Received 9 May 2014 : revised 22 July 2014 : accepted 4 August 2014)

The dielectric properties of K

0.5

Na

0.5

NbO

3

− xCuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) single crystals grown by using the Czochralski method were investigated. The capacitance and the tanδ of the K

0.5

Na

0.5

5NbO

3

(KNN)- xCuO crystals were measured in the temperature range from 30

◦

C to 650

^◦

C. Two phase transitions, one at T

T −0

(tetragonal-orthorhombic transition) and the other at T

C

(Curie temperature), were observed in the KNN and the CuO-doped KNN crystals.

A thermal (heating-cooling) hysteresis of the dielectric constant was observed at T − O transitions temperature. A fitting of the experimental data to a modified Curie-Weiss equation indicated the occurrence of a non-relaxor ferroelectric transition in the KNN-xCuO crystals that could be assigned as a first-order phase transition. The Curie-Weiss exponent γ had values near 1, the same as the value for a normal ferroelectric. Double hysteresis loops were observed for the x = 0.02 CuO-doped KNN crystal.

PACS numbers: 77.22.Ch, 77.84.Dy, 77.80.Bh Keywords: Phase transition, Dielectrics, Hysteresis

CuO õ u § Y 8 È” X ¢ K 0.5 Na _0.5 NbO ₃ ‰ ˜ m+ s ÇX N Ë8 ý – ¥ ¹ ÅX ì Ä V R Ëù m Ç

T

¾ 6 Ò¦  ^∗

 â

z Œ ™@ /† < Ɠ § “ §€ ª œl œ í“ §¹ ¢ ¤" é ¶, ‚ ½ Ó" é ¶ 631-701

' Ö

<+ Ö <¦ 

 â

z Œ ™@ /† < Ɠ § õ † < Ɠ §¹ ¢ ¤ õ , ‚ ½ Ó" é ¶ 631-701

(2014¸   5 Z 4 9{ 9  ~ à Î6 £ §, 2014¸   7 Z 4 22{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2014¸   8 Z 4 4{ 9  > F  S X ‰& ñ )

Czochralski Z O Ü ¼– Ð $ í  © œr †   K

0.5

Na

0.5

NbO

3

− x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é ß –  & ñ _  Ä

»„  & h  $ í | 9 `  ¦ › ¸  % i  . K

0.5

Na

0.5

NbO

3

(KNN)- x CuO é ß –  & ñ _  Ä »„   © œÃ ºü < Ä »„  ’ < Hz  ´ 8 £ ¤& ñ “ É r

“ :

r • ¸ # 3 0 A 30 ∼ 650

^◦

C \ " f KNN-x CuO é ß –  & ñ _  Ä »„  Ö  ¦ 8 £ ¤& ñ \ " f { 9 ~ ½ Ó& ñ > -& ñ ~ ½ Ó& ñ >  (C − T )ü <

&

ñ ~ ½ Ó& ñ > - ~ ½ Ó& ñ >  (T − O)_  ƒ  5 Å q& h   © œ„  s  { 9 # Q
  H ¿ º > h_   © œ„  s \  ¦ › ' a ¹ 1 Ï % i “ ¦, Ä »„   © œÃ º_

\ P

 s § 4 / B G‚  “ É r T − O  © œ„  s \ " f
 z Œ ¤ . à º& ñ  ) a Curie-Weiss ~ ½ Ó& ñ d ” \  Ä »„   © œÃ º z  ´+ « >u \  ¦ @ /{ 9  ô

 Ç   õ  KNN-x CuO é ß –  & ñ _  Curie-Weiss t à º γ ° ú כ“ É r γ ≈1 s % 3 “ ¦, s   H „  + þ A& h “   y © œÄ »„  ^ ‰  t

  H t à º ° ú כ 1\    H] X    H non-relaxor y © œÄ »„  ^ ‰– Ð S X ‰ “  ÷ &% 3 “ ¦ { 9    © œ„  s _   1 l x`  ¦ ˜ Ð% i  . Õ ªo  779

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License

(http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any

medium, provided the original work is properly cited.

“

¦ „  l s § 4 / B G‚  \ " f — ¸Ž  H r « Ñ y © œÄ »„  ^ ‰e ” `  ¦
 ? /% 3 “ ¦ x = 0.02 CuO ' ‘   ) a KNN é ß –  & ñ

\

" f  H s ×  æ s § 4 / B G‚  `  ¦ ˜ Ð% i  .

PACS numbers: 77.22.Ch, 77.84.Dy, 77.80.Bh Keywords:  © œ„  s , Ä »„  ^ ‰, s § 4 / B G‚

I. " e  ] Ø

š

¸Z þ t ± ú ˜ „    ™ è _  ] j› ¸/ B N& ñ \ " f µ 1 ÏÒ q t½ + É Ã º e ”   H ¨ 8 Š

 â

š ¸% i õ  “  ^ ‰\  Ä »1 l q ô  Ç Ó ü t| 9 “ É r “  ç ß –_  ¨ 8 Š â ë  H ] j\  @ / ô

 Ç › ' a d ” Ü ¼– Ð @ /¿ º÷ &“ ¦ e ”  . Õ ª ×  æ Ä ºÃ ºô  Ç · ú š„   ™ è   H

@

/ Òì  r “  ^ ‰\  Ä »K ô  Ç ± ú š (Pb)" é ¶ ™ è\  ¦ Ÿ í† < Êô  Ç  o½ + ËÓ ü t – Ð

"

f • 2 ;¨ 8 Š â & h  @ /^ ‰ Ó ü t| 9 `  ¦ כ ¹½ ¨ “ ¦ e ”  . Á ºƒ   · ú š„   Ó ü t| 9

×

 æ \ " f K 0.5 Na 0.5 NbO 3 ( s   KNN)   H  © œ ´ ú §s  s 6   x

÷

&  H Pb(Zr,Ti)O 3 > ü < q “ § # Œ Ä ºÃ ºô  Ç · ú š„  : £ ¤$ í (d 33

= 160 Pc/N, k _p = 0.45) õ   © œ@ /& h Ü ¼– Ð Z  }“ É r Curie “ : r

•

¸(T ^c = 420 ^◦ C)\  ¦ t “ ¦ e ” # Q y Œ •7 á x G ' p" f
 Ó  oÈ Ó\ s  '

 1 p x _  6 £ x6   x \  Pb(Zr,Ti)O 3 _  @ /^ ‰ Ó ü t| 9 – Ð" f Ä »} © œô  Ç

 כ

×  æ
– Ð · ú ˜ 94 R e ”   [1–5]. Õ ª Q
 { 9 ì ø Í& h  [ j b ”  /

B N& ñ Ü ¼– Ð ] j Œ •  ) a (K,Na)NbO 3   H ™ è  $ í s  a % ~ t  · ú §“ ¦ x 9

•

¸ ± ú   „    ™ è – Ð" f · ú š„   : £ ¤$ í õ  y © œÄ »„  $ í s  8 A# Q

t  · ú § .   " f Ä »6   x ô  Ç „    ™ è – Ð  6   x l  0 AK " f



 H (K,Na)NbO 3 _  Ä »„  & h , y © œÄ »„  & h , · ú š„  & h  : £ ¤$ í `  ¦  8

†

¾ Ó © œr &   ô  Ç . · ú š„   Ó ü t| 9  ƒ  ½ ¨ [ þ t“ É r · ú š„   $ í 0 p x > h‚

~

½ ÓZ O Ü ¼– Ð • ¸i ç [6]õ , ™ è  כ ¹™ è\  ¦ ] j# Q   H ~ ½ ÓZ O  [7],

&

ñ $ í  © œZ O  [8] 1 p x`  ¦  6   x “ ¦ e ”  . Õ ªo “ ¦ [ j b ” _   â Ä

º ™ è  ^ ‰– Ð" f SrTiO ³ [9], MnO 2 [11–13], CuO [14–16]

1 p

x`  ¦  6   x # Œ ™ è  “ : r • ¸\  ¦ > h‚   “ ¦ e ”  . Á ºƒ   · ú š„   Ó ü t

| 9

 ×  æ \ " f é ß –  & ñ Ü ¼– Ð $ í  © œ  ) a Ó ü t| 9 s     & ñ ˜ Ð • ¸ Ä º Ã

ºô  Ç · ú š„   : £ ¤$ í `  ¦ t   H  כ Ü ¼– Ð ˜ Г ¦÷ &% 3   [8]. þ j   H

\

 (K ^1−x Na x )NbO 3 >    & ñ $ í  © œ`  ¦ NaF
 KF/NaF

\

 ¦ ™ D ¥ ½ + Ëô  Ç  כ ¢ ¸  H NaBO 2 1 p x`  ¦ flux – Ð  6   x ô  Ç fluxZ O  1 p x [17–20] _  é ß –  & ñ ƒ  ½ ¨ü < KNN é ß –  & ñ õ  Li/Ta " é ¶ ™ è

•

¸i ç  ) a KNN é ß –  & ñ `  ¦ “ ¦ © œ   & ñ $ í  © œ (solid-state single crystal growth)Z O Ü ¼– Ð $ í  © œr †   é ß –  & ñ _  ƒ  ½ ¨ ˜ Г ¦

÷

&% 3   [21,22].

KNbO ₃ -NaNbO ₃ “ ¦6   x ^ ‰_  Ä »„  & h  ƒ  ½ ¨  H Shirane 1 p x [23] \  _ K  % ƒ6 £ § Ü ¼– Ð ˜ Г ¦÷ &% 3 Ü ¼ 9 y © œÄ »„  & h  s § 4 / B G‚

“

É r Matthias ü < Remeika [24]\  _ K   © œ“ : r \ " f 400 ^◦ C “ : r

•

¸# 3 0 A t  › ' a ¹ 1 Ï÷ &% 3 “ ¦ 400 ^◦ C s  © œ “ : r • ¸\ " f  H  © œÄ »„



© œ“    כ Ü ¼– Ð ˜ Г ¦ % i  . Lei 1 p x [25]“ É r KNN [ j b ” _  Ä

»„   © œÃ º 8 £ ¤& ñ z  ´+ « >\ " f Curie “ : r • ¸  H T c = 420 ^◦ C s

“

¦, 2  „  s & h “ É r 190 ^◦ C – Ð ˜ Г ¦ % i  . Singh 1 p x [26]“ É r

“

¦ © œì ø Í6 £ xZ O \  _ K  ] j Œ •  ) a (K _1−x Na _x )NbO ₃ [ j b ” \ " f

∗

E-mail: [email protected]

Å

Ò à ºü < “ : r • ¸\  @ /ô  Ç Ä »„  & h  $ í | 9 `  ¦ ˜ Г ¦ % i  . Ä ºo



 H ‚  ' Ÿ  ƒ  ½ ¨\ " f KNN › ¸$ í \  Kü < Na\  ¦ ' ‘  # Œ é ß –



& ñ `  ¦ $ í  © œr (  “ ¦, KNN_  Ä »„  & h  : £ ¤$ í `  ¦ ˜ Г ¦ % i   [27].

KNN \  CuO\  ¦ ' ‘ ô  Ç [ j b ” _   â Ä º 6 £ x6   x ™ è – Ð" f

“

¦„  § 4  · ú š„  ™ è \  ¦ † ¾ Ó © œr †     õ  ˜ Г ¦÷ &% 3   [28].

Ä

»„  & h  : £ ¤$ í “ É r KNN \  CuO_  ' ‘ | ¾ Ós  7 £ x † < ÊÜ ¼– Ð+ ‹ Curie “ : r • ¸ 7 £ x  “ ¦ & ñ ~ ½ Ó& ñ > ü <  ~ ½ Ó& ñ > _   © œ„  s

“

: r • ¸• ¸ 7 £ x    H  כ Ü ¼– Ð · ú ˜ 94 R e ”   [14]. ¢ ¸ô  Ç 1 mol%

CuO\  ¦ ' ‘ ô  Ç [ j b ” _   â Ä º s ×  æ„  l s § 4 / B G‚  `  ¦ ˜ Ð% i



 [29]. y © œÄ »„  ^ ‰_  Ó ü t o & h  : £ ¤$ í `  ¦ › ¸  l  0 Aô  Ç ~ ½ ÓZ O  Ü

¼– Ð r « Ñ\  “ : r • ¸ü < „  l  © œ`  ¦ “   # Œ Ä »„  & h   © œ„  s

‰

&

³ © œõ  „  l s § 4 / B G‚  \  @ /ô  Ç ´ ú §“ É r ƒ  ½ ¨\  ¦ “ ¦ e ” Ü ¼ 9



© œ„  s  “ : r • ¸ Â Ò   H \ " f_  Ó ü t o & h  K $ 3 “ É r 6 £ x6   x \ " f B Ä º

×

 æ כ ¹  . ‘ : r ƒ  ½ ¨  H KNN é ß –  & ñ _  Ä »„  $ í ‚  ' Ÿ ƒ  ½ ¨

\

 s # Q KNN-x CuO é ß –  & ñ `  ¦ $ í  © œr (  Ü ¼ 9 $ í  © œ  ) a é ß –



& ñ _   © œ„  s  “ : r • ¸ü < Ä »„    © œÃ º_  “ : r • ¸_ ” > r$ í , Å Ò à º _

” > r$ í `  ¦ › ¸  % i “ ¦, y © œÄ »„  $ í `  ¦ S X ‰ “   l  0 A # Œ „   l

s § 4 / B G‚  `  ¦ 8 £ ¤& ñ % i  .

II. ÷ m Ç] M ö U ê s0 n É

KNN-x CuO é ß –  & ñ “ É r (x = 0.00, 0.01, 0.02, 0.03, 0.04) K _0.5 Na _0.5 5NbO ₃  o† < ƽ ¨› ¸d ” \  K 2 O ü < Na 2 O\  ¦ y Œ • y

Œ

• 10 mol% m ”  ' ‘  # Œ ¸ ú ˜ ™ D ¥ ½ + Ëô  Ç Ê ê ì  r ´ ú ˜`  ¦ Ñ þ ˜F K • ¸

m

\  V , “ ¦, “ ¦Å Ò  Ä »• ¸ \ P – Ð\ " f Czochralski Z O Ü ¼– Ð



& ñ `  ¦ $ í  © œr (   . é ß –  & ñ $ í  © œ`  ¦ 0 Aô  Ç " é ¶ « Ñì  r ´ ú ˜“ É r í  H

•

¸ 99.0%_  K ² CO 3 , 99.0% _  Na ² CO 3 , 99.0% _  Nb ² O 5 , 99.0% _  CuO\  ¦  6   x % i Ü ¼ 9,   & ñ $ í  © œ “ : r • ¸  H 1280

◦ C s “ ¦ “   © œ5 Å q • ¸  H 0.5 mm/h – Ð # Œ $ í  © œ % i Ü ¼ 9, $ í



© œ  ) a é ß –  & ñ _  Í ‰ ty Œ •5 Å q • ¸  H €  • 30 ^◦ C/h s   ÷ &• ¸2 Ÿ ¤

%

i  . s    › ¸| \ " f % 3 # Q”     & ñ _  ß ¼l   H f ”  â s  €  • 10 mm, U  ´s  50 mm & ñ • ¸s % 3 “ ¦ ü @+ þ A& h  + þ AI   H  y Œ • l Ñ ü æ

—

¸€ ª œÜ ¼– Ð  rÑ þ ˜Ò  o\   î  r Ò  o¾ ú ˜`  ¦ ˜ Ð% i  .

8

£ ¤& ñ 6   x r « Ñ\  ¦ ] j Œ • l  0 A # Œ KNN-x CuO é ß –  & ñ

“

É r c-» ¡ ¤ ~ ½ ӆ ¾ Ó\  à ºf ” ÷ &>  ¿ ºa  1 mm & ñ • ¸– Ð ] X é ß – % i “ ¦, r

« Ñ_  3 l uÛ  ¦a Ë >`  ¦ 0 A # Œ r ¼ # `  ¦ „  l – Ð\  V , # Q 700 ^◦ C

\

" f 12r ç ß – \ P % ƒo  % i  . Õ ªo “ ¦ „  F G _  ³ ð€  $ † ½ Ó´ ò õ

\  ¦ ×  ¦ s l  0 Aô  Ç ~ ½ ÓZ O Ü ¼– Ð r « Ñ\  ¦ ƒ    # Œ F  g× þ ˜
>

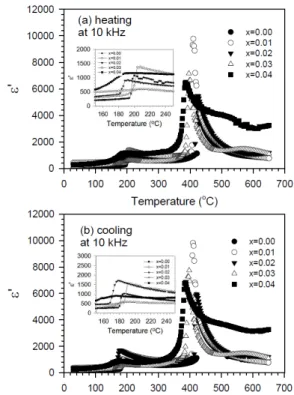

Fig. 1. Temperature dependences of ε ⁰ at 10 kHz for K _0.5 Na _0.5 NbO ₃ −x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) single crystals; at (a) heating and (b) cooling.

“ ¦ È Ò" î >   ) a r « Ñ\  ¦ · ú ˜ ï`  ¦ õ  7 £ x À Óà º\  ¦  6   x # Œ [

j' ‘  % i  . „  F G F « э  H F K (Au)`  ¦  6   x % i Ü ¼ 9 „  F G

—

¸€ ª œ“ É r " é ¶+ þ AÜ ¼– Ð r « Ñ_  € ª œ€  \  ”  / B N 7 £ x ‚ Ã Ì % i “ ¦ 7 £ x ‚ à Ì

 )

a F K _  ³ ð€  \  F K‚  `  ¦ ƒ     % i  . Ä »„  & h     o\  ¦ › ' a ¹ 1 Ï

l  0 Aô  Ç 8 £ ¤& ñ l ½ ¨  H e ” x ~  Û ¼ K $ 3 l  (Low Frequency Impedance Analyzer HP4192A)\  ¦  6   x % i  . „  l – Ð_

“

: r • ¸ › ¸] X `  ¦ Ÿ í† < Êô  Ç 8 £ ¤& ñ _  — ¸Ž  H õ & ñ “ É r IEEE-488 ƒ

× ¼\  ¦ s 6   x # Œ ( Ž É Ó' – Ð ] j# Q % i  . “ : r • ¸ü < Å Ò à º



  o\    É r Ä »„   © œÃ º ° ú כ`  ¦ % 3 l  0 Aô  Ç “ : r • ¸ # 3 0 A  H z  ´

“

: r \ " f 650 ^◦ C  t  s % 3 “ ¦, 8 £ ¤& ñ ô  Ç Å Ò à º  H 1 kHz, 10 kHz, 50 kHz, 100 kHz s % 3  . & ñ „  6   x | ¾ Óõ  Ä »„  ’ < Hz  ´_



  o\  ¦ 8 £ ¤& ñ ô  Ç “ : r • ¸ ¼ #    H ±0.2 ^◦ C – Ð" f  © œ5 p xÖ  ¦ õ  y © œ Ö

 ¦`  ¦ 0.5 ^◦ C/min – Ð # Œ 8 £ ¤& ñ % i  . Õ ªo “ ¦ $ í  © œ  ) a

&

ñ s  y © œÄ »„  ^ ‰e ” `  ¦ S X ‰ “   l  0 AK  ‘ : r ƒ  ½ ¨z  ´\ " f > h| ¾ Ó ô

 Ç Sawyer-Tower  r– Ð\  ¦ s 6   x # Œ „  l s § 4 / B G‚  `  ¦ 8 £ ¤& ñ

% i  .

III. + s ÇÊ Ý õ m Í À X Ø8 ý

Figure 1(a)  H 10 kHz Å Ò à º\ " f “ : r • ¸\  ¦  © œ5 p x €  " f 8

£ ¤& ñ ô  Ç KNN-x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é ß –



& ñ _  z  ´Ã ºÂ Ò Ä »„   © œÃ º ε ⁰ _  “ : r • ¸ _ ” > r$ í `  ¦
  · p  כ s

 . CuO\  ¦ ' ‘ ô  Ç r « э  H x = 0.00“   r « ј Ð  — ¸¿ º Ä

»„   © œÃ º 7 £ x  % i  .  © œ“ : r \ " f Ä »„   © œÃ º ° ú כ“ É r y Œ •y Œ • 183, 436, 230, 161, 295 s % 3  . Fig. 1_  Ä »„   © œÃ º ε’\ 

"

f ¿ º > h_  \ Vo ô  Ç x ß ¼  H é ß –  & ñ _   © œ„  s  “ : r • ¸ü < › ' a

>

÷ &  H  כ s  . Ä »„   © œÃ º_  ' Í   P : þ j@ / x ß ¼\  ¦
 ? /



 H “ : r • ¸  H { 9 ~ ½ Ó& ñ \ " f & ñ ~ ½ Ó& ñ _   © œ„  s  “ : r • ¸ (T C−T )\  ¦

 ? /  H Curie “ : r • ¸ (T C ) – Ð, x = 0.00“ É r 426 ^◦ C, x = 0.01“ É r 410 ^◦ C, x = 0.02  H 424 ^◦ C, x = 0.03“ É r 396 ^◦ C, x = 0.04  H 386 ^◦ C – Ð x 7 £ x † < ÊÜ ¼– Ð+ ‹ Curie “ : r • ¸ 16

◦ C ∼ 40 ^◦ C y Œ ™™ è % i Ü ¼
 x = 0.02  H 2 ^◦ C y Œ ™™ è % i  .

¿

º   P : x ß ¼\  ¦
 ? /  H “ : r • ¸  H & ñ ~ ½ Ó& ñ \ " f  ~ ½ Ó& ñ _



© œ„  s  “ : r • ¸ (T T −O ) – Ð Fig. 1_  ? / Ò\   © œ[ jy
 ? /% 3



. # Œl " f x = 0.00“ É r 200 ^◦ C, x = 0.01“ É r 208 ^◦ C, x = 0.02  H 192 ^◦ C, x = 0.03“ É r 208 ^◦ C, x = 0.04  H 208 ^◦ C

–

Ð x = 0.02\  ¦ ] jü @ô  Ç — ¸Ž  H r « Ñ\ " f  © œ„  s  “ : r • ¸ 8

◦ C 7 £ x  “ ¦ x = 0.02  H š ¸y  9 8 ^◦ C y Œ ™™ è % i  . Lei 1

p x [25]“ É r KNN [ j b ” _  Ä »„   © œÃ º 8 £ ¤& ñ \ " f Curie “ : r • ¸



 H T C = 420 ^◦ C s “ ¦, 2   © œ„  s  “ : r • ¸  H 190 ^◦ C – Ð ˜ Г ¦

% i  . Figure 1(b)  H 10 kHz Å Ò à º\ " f “ : r • ¸\  ¦ y © œ

€  " f 8 £ ¤& ñ ô  Ç KNN-x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é ß –  & ñ _  z  ´Ã ºÂ Ò Ä »„   © œÃ º ε ⁰ _  “ : r • ¸ _ ” > r$ í `  ¦


 · p  כ s  . Ä »„   © œÃ º_     o\  ¦ › ' a ¹ 1 Ï €  , { 9 ~ ½ Ó& ñ \ " f

&

ñ ~ ½ Ó& ñ _   © œ„  s  “ : r • ¸ (T ^C−T )  H — ¸Ž  H r « Ñ\ " f “ : r • ¸\  ¦



© œ5 p x ½ + É M :ü < 1 l x{ 9 ô  Ç “ : r • ¸\  ¦
 ? /% 3 “ ¦, ¿ º   P : x ß ¼\  ¦

 ? /  H & ñ ~ ½ Ó& ñ \ " f  ~ ½ Ó& ñ _   © œ„  s  “ : r • ¸ (T T −O )  H Fig. 1(b) _  ? / Ò\  ˜ Г    כ õ  ° ú  s  x = 0.00“ É r 186 ^◦ C, x

= 0.01“ É r 194 ^◦ C, x = 0.02  H 178 ^◦ C, x = 0.03“ É r 188 ^◦ C, x = 0.04  H 176 ^◦ C – Ð x = 0.01õ  x = 0.03`  ¦ ] jü @ô  Ç r « Ñ

\

" f  H T T −O “ : r • ¸ y Œ ™™ è† < Ê`  ¦ ^  ¦ à º e ”  . Lin 1 p x [29]“ É r KNN [ j b ” _   â Ä º CuO_  ' ‘ | ¾ Ós  7 £ x ½ + Éà º2 Ÿ ¤  © œ„   s

 “ : r • ¸ T T −O  y Œ ™™ è   H  כ Ü ¼– Ð ˜ Г ¦ % i  . Õ ªo “ ¦ KNN-x CuO é ß –  & ñ _  \ P õ  Í ‰ ty Œ • õ & ñ \ " f T ^{T −O} \ " f



© œ„  s  ½ + É M : Ä »„   © œÃ º_  “ : r • ¸s § 4 s  14 ^◦ C \ " f 32 ^◦ C

–

Ð
 z Œ ¤ . s  כ “ É r CuO ' ‘ | ¾ Ós  7 £ x ½ + Éà º2 Ÿ ¤ T T −O \ 

"

f   & ñ ½ ¨› ¸   o { 9 # Q± ú ˜ M :  Œ ™F \ P s  ß ¼   H  כ `  ¦ _  p

 “ ¦, s ü < ° ú  s  “ : r • ¸s § 4 / B G‚  s

  H  כ “ É r  © œ„   s

 + þ AI  { 9    © œ„  s e ” `  ¦ € Œ ™r ô  Ç . KNN-x CuO é ß –

&

ñ _  Ä »„  & h  $ í | 9 `  ¦
 ? /  H  © œÃ º ° ú כ[ þ t`  ¦ Table 1 \  à º 2

Ÿ

¤ % i  . Table 1\ " f CuO\  ¦ ' ‘ ô  Ç r « Ñ_  Ä »„   © œÃ º 7

£

x   H ½ ¨% i # 4 _  x 9 • ¸ 7 £ x \  _ ô  Ç  כ s “ ¦ CuO ' ‘ | ¾ Ó _

 7 £ x \     T C  y Œ ™™ è   H  כ “ É r   † < Ê_  ‘ : r$ í s  CuO '

‘ | ¾ Ó\        o l  M :ë  H s  . Õ ªo “ ¦ Curie-Weiss



© œÃ º C ^W ü < e ” > t à º γ_     o  H  © œ„  s  + þ AI \  ¦
 ? /



 H  כ Ü ¼– Ð ³ ð 1\ " f
 è ß – ° ú כ_  ß ¼l   H CuO ' ‘ | ¾ Ó\ 

Table 1. Parameters obtained from temperature dependency dielectric study on the K 0.5 Na 0.5 NbO 3 − x CuO single crystals at 10 kHz. (Curie Temperature T _C , tetragonal - orthorhombic transition T _{T −O} , Curie-Weiss constant C _W and critical exponent γ)

K

0.5

Na

0.5

NbO

3

− x CuO T

C

(

^◦

C) T

T −O

(

^◦

C) C

W

(

^◦

C) γ ε

⁰max

x = 0.00 426 186 2.48 × 10

⁴

1.06 4408

x = 0.01 410 194 1.02 × 10

⁴

0.93 9824

x = 0.02 422 18 1.83 × 10

⁴

1.24 5954

x = 0.03 398 188 1.41 × 10

⁴

1.04 36

x = 0.04 386 16 1.93 × 10

⁴

0.93 6841

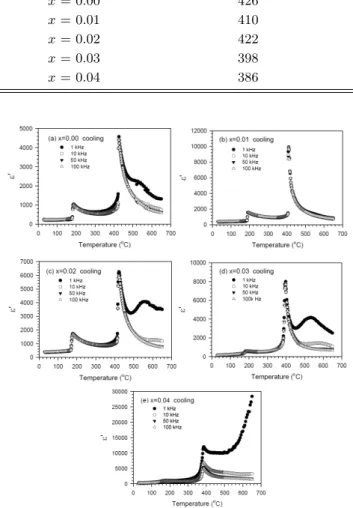

Fig. 2. Temperature dependences of ε ⁰ at 1 kHz, 10 kHZ, 50 kHZ, 100 kHZ for K _0.5 Na _0.5 NbO ₃ − x CuO single crystals; (a) x = 0.00, (b) x = 0.01, (c) x = 0.02, (d) x

= 0.03, (e) x = 0.04.

› '

a > \ O s  ¢ - a  o+ þ A y © œÄ »„  ^ ‰     & ñ  © œ y © œÄ »„  ^ ‰\  ¦ _  p

  9  [ jô  Ç  כ “ É r Fig. 2 \ " f [ O " î ½ + É  כ s  .

Figure 2  H “ : r • ¸\  ¦ y © œ €  " f 4t  Å Ò à º (1 kHz, 10 kHz, 50 kHz, 100 kHz) \ " f 8 £ ¤& ñ ô  Ç KNN-x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é ß –  & ñ _  Ä »„   © œÃ º ε ⁰ _  “ : r

•

¸ _ ” > r$ í õ   © œ„  s _  & ñ ˜ Ð\  ¦ · ú ˜l  0 A # Œ
  · p  כ s



. { 9 ~ ½ Ó& ñ \ " f & ñ ~ ½ Ó& ñ _  ½ ¨› ¸& h     o { 9 # Q
  H  © œ„   s

 “ : r • ¸ (T c−T ) \ " f Ä »„   © œÃ º_  ± ú ˜ – Ðî  r — ¸€ ª œ“ É r — ¸Ž  H r

« Ñ „  + þ A& h “   y © œÄ »„  ^ ‰e ” `  ¦ ] jr ô  Ç . ` …\  v Û ¼ s à Ô

½

¨› ¸ y © œÄ »„  ^ ‰  â Ä º  © œÄ »„   © œ\ " f Ä »„   © œÃ º ε ⁰ _  “ : r • ¸ _

” > r$ í “ É r Curie-Weiss Z O g Ë :`  ¦ ë ß –7 á ¤  9  A ü < ° ú  “ É r d ”  Ü

¼– Ð Å Ò# Q”    [30].

1

ε ⁰ = (T − T CW )

C _W (1)

Fig. 3. Temperature dependence of the recipro- cal dielectric constant at different frequencies for K _0.5 Na _0.5 NbO ₃ − x CuO single crystals; (a) x = 0.00, (b) x = 0.01, (c) x = 0.02, (d) x = 0.03, (e) x = 0.04.

inset shows dielectric data of K _0.5 Na _0.5 NbO ₃ − x CuO single crystals fitted to modified Curie-Weiss equation at 10 kHz.

#

Œl " f T CW   H Curie-Weiss “ : r • ¸s “ ¦, C W   H Curie- Weiss  © œÃ ºs  . Figure 3“ É r 10 kHZ, 50 kHZ, 100 kHz

\

" f “ : r • ¸\  ¦ y © œ €  " f 8 £ ¤& ñ ô  Ç KNN-x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é ß –  & ñ _  % i Ä »„   © œÃ º (ε ⁰ ) ⁻¹ `  ¦


 · p  כ s  . { 9 ì ø Í& h Ü ¼– Ð Ä »„   © œÃ º    o x ß ¼ — ¸€ ª œ_



© œ„  s  { 9 # Q
  H  â Ä º C ^W _  ° ú כ“ É r ≤ 2 × 10 ^{5 ◦} C [31] s  9, ¢ - a  o+ þ A (diffused)  © œ„  s _   â Ä º C ^W  2 × 10 ^{5 ◦} C ˜ Ð



  H ° ú כ`  ¦ ”   “ ¦ ˜ Г ¦÷ &# Q e ”  . KNN-x CuO é ß –

&

ñ _   â Ä º Ä »„   © œÃ º z  ´+ « >\ " f “ : r • ¸\  ¦ y © œ €  " f 8 £ ¤& ñ

# Œ ½ ¨ô  Ç Curie  © œÃ º ° ú כ“ É r x = 0.00“ É r C W = 2.48 × 10 ⁴

◦ C, x = 0.01“ É r C W = 1.02 × 10 ^{4 ◦} C, x = 0.02  H C W

Fig. 4. Arrhenius of ε ⁰⁰ (ω) at various frequencies in K 0.5 Na 0.5 NbO 3 − x CuO single crystals (a) x = 0.00, (b) x = 0.01, (c) x = 0.02, (d) x = 0.03, (e) x = 0.04.

= 1.83 × 10 ^{4 ◦} C, x = 0.03“ É r C W = 1.41 × 10 ^{4 ◦} C, x

= 0.04  H C W = 1.93 × 10 ^{4 ◦} C – Ð
 z Œ ¤ .   " f  © œ„   s

 + þ AI \  ¦ Curie-Weiss  © œÃ º ° ú כ_  ß ¼l – Ð q “ § # Œ ˜ Ѐ



 0 A+ þ A (∼ 10 ^{5 ◦} C) õ  | 9 " f-Á º| 9 " f+ þ A (∼ 10 ^{3 ◦} C) _  ×  æ ç ß –

&

h

 $ í | 9 `  ¦
 ? /“ ¦ e ” 6 £ §`  ¦ · ú ˜ à º e ”  . Õ ªo “ ¦ Fig. 3\ 

"

f ˜ Ѐ   CuO ' ‘ | ¾ Ó\  › ' a > \ O s  { 9 ~ ½ Ó& ñ > \ " f q @ /g A

&

h

 & ñ ~ ½ Ó& ñ > – Ð  © œ„  s  ½ + É M : % i Ä »„   © œÃ º / å L  ô  Ç y Œ ™™ è

\

 ¦ ˜ Ðs €  " f Ô  ¦ƒ  5 Å q$ í s  µ 1 ÏÒ q t “ ¦ e ”   H X < s  כ “ É r { 9



© œ„  s + þ A_  y © œÄ »„  & h  : £ ¤f ç s  . Fig. 3\ " f z  ´Ã ºÂ Ò Ä »„



© œÃ º_  þ j@ /° ú כ`  ¦
 ? /  H “ : r • ¸ T m “ É r  © œ„  s  “ : r • ¸ T c ü <

{ 9

u   9 (T ^C = T m ), T m s  © œ_  “ : r • ¸\ " f  H % i Ä »„   © œ Ã

º_  Å Ò à º _ ” > r$ í s  ˜ Ðs t  · ú §“ ¦ ‚  + þ A& h s  . Õ ªo “ ¦ T _m s  Å Ò à º _ ” > r$ í `  ¦ ˜ Ðs €   relaxor_  : £ ¤$ í s “ ¦, Å Ò  Ã

º _ ” > r$ í `  ¦ ˜ Ðs t  · ú §`  ¦ M :  H & ñ  © œ y © œÄ »„  ^ ‰_   1 l x Ü ¼

–

Ð · ú ˜ 94 R e ”   [32]. Uchino 1 p x [32]“ É r  © œ„  s _  q  ¢ - a  o + þ

A & ñ • ¸\  ¦ & ñ | ¾ Ó o l  0 A # Œ Curie-Weiss Z O g Ë :`  ¦ à º& ñ

# Œ  6 £ § d ” õ  ° ú  s  ³ ð‰ & ³ % i  .

1 ε ⁰ − 1

ε ⁰ _m = (T − T m ) ^γ

C ⁰ (2)

#

Œl " f C ⁰ “ É r Curie-Weiss Ä »   © œÃ ºs “ ¦, ㍠ H e ” > t à º

–

Ð  © œ„  s  : £ ¤$ í _  & ñ ˜ Ð\  ¦ ] j/ B N ô  Ç . \ V\  ¦ [ þ t # Q γ = 1“    â Ä

º / å L  ô  Ç  © œ„  s  + þ AI \  ¦ ˜ Ðs  9 Curie-Weiss d ” Ü ¼– Ð



“ ¦, γ = 2“    â Ä º ¢ - a  o+ þ A  © œ„  s – Ð ³ ð‰ & ³ ) a  . KNN- x CuO é ß –  & ñ _   â Ä º d ”  (2)\  @ /ô  Ç z  ´+ « >u _  @ /{ 9    õ

\

 ¦ · ú ˜l  0 A # Œ Fig. 3_  ? / Ò\  8 £ ¤& ñ Å Ò à º 10 kHZ \ 

"

f ln (T − T m ) @ /ô  Ç ln ( _ε ¹

0

− _ε ¹

0 m

) _  Õ ªA á Ô\  ¦
 ? /% 3



. d ”  (2)\  _  €   e ” > t à º γ_  ° ú כ“ É r Fig. 3 _  l Ö  ¦ l

–

РÒ'  > í ß – ½ + É Ã º e ”  . “ : r • ¸\  ¦ y © œ €  " f z  ´+ « >ô  Ç  â Ä

º t à º ° ú כ“ É r γ = 1.0 s “ ¦ “ : r • ¸\  ¦ y © œ €  " f z  ´+ « >ô  Ç  â Ä

º t à º ° ú כ“ É r x = 0.00“ É r γ = 1.06, x = 0.01“ É r γ = 0.93,

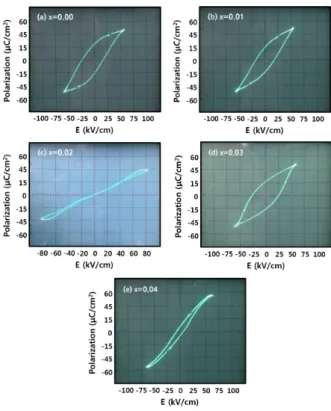

Fig. 5. (Color online) P-E hysteresis loop of the K 0.5 Na 0.5 NbO 3 −x CuO single crystals displayed at room temperature; (a) x = 0.00, (b) x = 0.01, (c) x = 0.02, (d) x = 0.03, (e) x = 0.04.

x = 0.02  H γ = 1.24, x = 0.03“ É r γ = 1.04, x = 0.04  H γ

= 0.93 Ü ¼– Ð γ ° ú כs  1\    H] X  “ ¦ e ” Ü ¼
 x = 0.02  H

 É

r r « Ñü < q “ § # Œ  ™ è  H ° ú כ`  ¦ & ’  . BaTO ³ _   â Ä

º t à º ° ú כ“ É r γ = 1.08 – Ð · ú ˜ 94 R e ”   [32].

“

: r • ¸\  ¦ y © œ €  " f 8 £ ¤& ñ ô  Ç 1/T † < Êà º\  @ /ô  Ç ) ‡Ã ºÂ Ò Ä »

„

  © œÃ º ε ⁰⁰ _     o\  ¦ 1000/T @ / log ε ⁰⁰ Õ ªA á Ԗ Ð Fig. 4\ 

 ? /% 3  . Fig. 4\ " f x ß ¼  Òì  r“ É r z  ´Ã ºÂ Ò Ä »„   © œÃ º 



o\ " f
 è ß –  © œ„  s ü < › ' a > ÷ &  H “ : r • ¸s  .  © œÄ »„   © œ _

 “ ¦“ : r \ " f CuO| ¾ Ó\    É r ) ‡Ã ºÂ Ò Ä »„   © œÃ º_     o  H x = 0“    â Ä º ˜ Ð  x = 0.04  H 7 £ x  % i Ü ¼
 š ¸y  9 x

= 0.01“    â Ä º y Œ ™™ è % i  . Figure 4\ " f ) ‡Ã ºÂ Ò Ä »„   © œ Ã

º ε ⁰⁰ _     o  H ε ⁰⁰ = σ ac /ε 0 ω – Ð Å Ò# Qt   H „  l „  • ¸• ¸ü <

f ”

] X & h Ü ¼– Ð › ' a > ÷ &“ ¦, 1/T \  @ /ô  Ç „  l „  • ¸• ¸ (σ ^ac ) Õ ª a Ë

>“ É r 1/T \  @ /ô  Ç ε ⁰⁰ õ  ° ú  “ É r ì ø Í6 £ x`  ¦ t >   ) a  .   " f Fig. 4 \ " f “ ¦“ : r _  ε ⁰⁰  1 l x“ É r
Ø Ô> h_  „  l „  • ¸ l ½ ¨\ 



Ø Ô“ ¦, $ Å Ò  % ò % i \ " f
Ø Ô> h \ P & h Ü ¼– Ð  Ö ¸$ í  o H † d

`

 ¦ _ p ô  Ç .

Figure 5  H  © œ“ : r \ " f 8 £ ¤& ñ ô  Ç KNN-x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é ß –  & ñ _  „  l s § 4 / B G‚  `  ¦
  · p

 כ

s  . Õ ªa Ë >\ " f
  · p s § 4 / B G‚  Ü ¼– РÒ'  — ¸Ž  H r « Ñ

 y © œÄ »„  ^ ‰e ” `  ¦ · ú ˜ à º e ” Ü ¼ 9, x = 0.00 r « Ñ_   â Ä º €  • ç

ß –  H s § 4 / B G‚  `  ¦ ˜ Ðs “ ¦ e ”   H X < s  כ “ É r Z  }“ É r ¾ º[ O „  À Ó

\

 l “   ) a  כ Ü ¼– Ð # Œ ”   . Õ ª Q
 CuO| ¾ Ós  7 £ x  ½ + ÉÃ º 2

Ÿ

¤ „  l  ’ < Hz  ´| ¾ Ós  & h “ É r  כ Ü ¼– Ð
 z Œ ¤ . : £ ¤ y  x = 0.02 r

« э  H s ×  æ„  l s § 4 / B G‚  `  ¦ ˜ Ðs  9 ì ø Íy © œÄ »„  ^ ‰ : £ ¤$ í `  ¦

˜

Ðs “ ¦ e ”  . s    õ   H Lin 1 p x [29] s  ˜ Г ¦ô  Ç KNN [ j



b ” \  x = 0.01 ' ‘ ô  Ç r « Ñü < ° ú   . þ j   H \  KNN [ j



b ” \  CuO\  ¦ ' ‘ ô  Ç  â Ä º EPR ì  r$ 3    õ  Cu ²⁺

½

+ ˝ ) a ¿ º t  + þ AI _    † < ʽ ¨› ¸\  ¦ Ke 1 p x [33] s  S X ‰ “

%

i Ü ¼ 9 CuO ' ‘ | ¾ Ó\     Ä »  ì ø Íy © œÄ »„  ^ ‰ : £ ¤$ í õ  y © œ Ä

»„  ^ ‰ : £ ¤$ í `  ¦
 ? /% 3  .   " f KNN-x CuO r « Ñ_

 â

Ä º „  l s § 4 / B G‚     õ  Cu ²⁺    ½ + ˝ ) a  כ Ü ¼– Ð f ”  Œ •  ) a



. KNN“ É r BaTiO 3 ü < ° ú  “ É r ` …\  v Û ¼ s à Ô ½ ¨› ¸\  ¦ t  Ù

¼– Ð BaTiO ³ \  [ O " î  ) a & h    † < Ê " é ¶ o \  ¦ & h 6   x ½ + É Ã º e ”  .

ABO 3 \ " f Aü < B  o \  t    H p ™ è u  ¨ 8 Š | ¾ Ó_     o



 H   & ñ ½ ¨› ¸\ " f ×  æ כ ¹ô  Ç Á º| 9 " f\  ¦ Ä »• ¸ “ ¦ | 9 " f\  ¦  t

  H € ª œs “ : r _  à º  H „  l & h  : £ ¤$ í õ   © œ„  s  “ : r • ¸\  ¦   & ñ ô

 Ç . y © œÄ »„   © œ\ " f B  o _  s “ : r“ É r í ß –™ è_  ×  æd ” \  ² D G Â

Ò o ÷ &t  · ú §  Cu ²⁺ s “ : r`  ¦ ' ‘  €   Cu ²⁺ s “ : r Å Ò0 A

\

 & ñ / B N s  + þ A$ í ÷ &“ ¦ KNN   & ñ ½ ¨› ¸\ " f é ß – o  | 9 " f ì  r

Ÿ

í_  @ /g A$ í `  ¦ Ä »t    H ¨ î + þ A © œI   ) a  . Õ ªo “ ¦   † < Ê _

 q ×  æd ”  ì  r Ÿ í  õ   µ 1 Ïì  rF G ~ ½ ӆ ¾ Ó\       † < Ê Š © œF G

 + þ A$ í  ) a  . „  l s § 4 / B G‚  \ " f ì  rF G“ É r ü @Â Ò „  l  © œ\  _

K    ¨ 8 Š ) a  . s M : ì  rF G _    0 A| ¾ ӓ É r ü @ ҄  l  © œõ  „

  s \   Œ •6   x   H 4 Ÿ ¤" é ¶§ 4 _  ¨ î + þ A\  _ \  _ K    & ñ ÷ &

9, s  Qô  Ç 4 Ÿ ¤" é ¶§ 4 “ É r   0 A\  ‚  + þ A& h Ü ¼– Ð q Y Vô  Ç . ü @ Ò

„

 l  © œ\  _ K  Ô  ¦Ø  æì  r ô  Ç r ç ß –1 l x î ß – s 1 l x ) a s “ : r õ  & ñ / B N

\

 _ ô  Ç   † < Ê Š © œF G    H C † ¾ Óì  rF G`  ¦ Ä »t  # Œ ü @ ҄  l



© œ`  ¦ ] j  # Œ• ¸ 4 Ÿ ¤" é ¶§ 4 \  _ ô  Ç % i ~ ½ ӆ ¾ Ó C † ¾ Óì  rF G s  { 9

#

Qè ß – . Figure 5(c)_  x = 0.02_  r « Ñ\ " f   † < Ê Š © œF G

\

 _ K  µ 1 ÏÒ q t ) a % i ~ ½ ӆ ¾ Ó C † ¾ Ó ì  rF G _  ß ¼l   H  Œ •  ˜ Г   .

IV. + s Ç Â ] Ø

“

¦Å Ò – Ð\  ¦  6   x # Œ Czochralski Z O Ü ¼– Ð $ í  © œr †   K 0.5 Na 0.5 NbO 3 −x CuO (x = 0.00, 0.01, 0.02, 0.03, 0.04) é

ß –  & ñ \ " f “ : r • ¸ü < 4t  Å Ò à º\  @ /ô  Ç Ä »„  & h  $ í | 9 õ

„

 l s § 4  / B G‚  `  ¦ ƒ  ½ ¨ % i  . Ä »„   © œÃ º 8 £ ¤& ñ _  “ : r • ¸ ½ ¨ ç

ß –“ É r z  ´“ : r \ " f 650 ^◦ C  t  % i “ ¦, Å Ò à º    o  H 100 Hz

∼ 10 MHz # 3 0 A\ " f % i  . “ : r • ¸\  ¦  © œ5 p x €  " f z  ´+ « >ô  Ç Ä

»„   © œÃ º 8 £ ¤& ñ   õ  { 9 ~ ½ Ó& ñ \ " f & ñ ~ ½ Ó& ñ _  ½ ¨› ¸   o\  ¦  t

  H Curie “ : r • ¸(T ^C )  H x = 0.00, 0.01, 0.02, 0.03, 0.04 \ 

"

f y Œ •y Œ • 426 ^◦ C, 410 ^◦ C, 424 ^◦ C, 396 ^◦ C, 386 ^◦ C – Ð x 7 £ x

† < ÊÜ ¼– Ð+ ‹ Curie “ : r • ¸ 16 ^◦ C ∼ 40 ^◦ C y Œ ™™ è % i Ü ¼
 x

= 0.02  H 2 ^◦ C & ñ • ¸ y Œ ™™ è % i  . & ñ ~ ½ Ó& ñ \ " f  ~ ½ Ó& ñ _   © œ

„

 s  “ : r • ¸(T T −O )  H x = 0.00, 0.01, 0.02, 0.03, 0.04 \ " f y

Œ

•y Œ • 200 ^◦ C, 208 ^◦ C, 192 ^◦ C, 208 ^◦ C, 208 ^◦ C – Ð x_  7 £ x

\

 “ : r • ¸ 8 ^◦ C 7 £ x  % i Ü ¼
 x = 0.02  H š ¸y  9 8 ^◦ C y Œ ™

™

è % i  . “ : r • ¸\  ¦ y © œ €  " f 8 £ ¤& ñ ô  Ç Curie “ : r • ¸ (T ^C )  H

—

¸Ž  H r « Ñ\ " f “ : r • ¸\  ¦  © œ5 p x ½ + É M :ü < 1 l x{ 9 ô  Ç “ : r • ¸\  ¦


?

/% 3 “ ¦, & ñ ~ ½ Ó& ñ \ " f  ~ ½ Ó& ñ _   © œ„  s  “ : r • ¸ (T ^{T −O} )  H x

= 0.00, 0.01, 0.02, 0.03, 0.04 \ " f y Œ •y Œ • 186 ^◦ C, 194 ^◦ C, 178 ^◦ C, 188 ^◦ C, 176 ^◦ C – Ð x = 0õ  q “ § # Œ x = 0.01õ  x = 0.03\  ¦ ] jü @ô  Ç r « Ñ\ " f T T −O “ : r • ¸ y Œ ™™ è % i  .

K 0.5 Na 0.5 NbO 3 − x CuO é ß –  & ñ _  \ P õ  Í ‰ ty Œ • õ & ñ \ 

"

f T T −O \ " f  © œ„  s ½ + É M : Ä »„   © œÃ º_  “ : r • ¸s § 4 “ É r 14 ^◦ C

\

" f 32 ^◦ C – Ð
 z Œ ¤ . K ^0.5 Na 0.5 NbO 3 − x CuO é ß –

&

ñ \ " f ½ ¨ô  Ç Curie-Weiss  © œÃ º ° ú כ“ É r C W ≈ 10 ^{4 ◦} C – Ð,  © œ

„

 s  + þ AI \  ¦ Curie-Weiss  © œÃ º\  @ /ô  Ç ° ú כ_  ß ¼l – Ð ì  r À Ó

½

+ É M :   0 A+ þ A (∼ 10 ^{5 ◦} C) õ  | 9 " f-Á º| 9 " f+ þ A (∼ 10 ^{3 ◦} C) _

 ×  æ ç ß –& h s “ ¦, „  + þ A& h “   { 9    © œ„  s + þ AI _  y © œÄ »„  $ í

`

 ¦ ˜ Ð% i  . Ä »„   © œÃ º_  þ j@ /° ú כ`  ¦
 ? /  H “ : r • ¸ (T m )“ É r



© œ„  s  “ : r • ¸ T ^c ü < { 9 u  % i “ ¦ T ^m s  © œ_  “ : r • ¸\ " f % i Ä »

„

  © œÃ º_     o  H ‚  + þ A& h s “ ¦ Å Ò à º _ ” > r$ í s

t

· ú

§€ Œ ¤ . Curie-Weiss Z O g Ë :`  ¦ à º& ñ ô  Ç ~ ½ Ó& ñ d ” \  z  ´+ « >u \  ¦

@

/{ 9 ô  Ç   õ  K 0.5 Na 0.5 NbO 3 − x CuO é ß –  & ñ _  Curie- Weiss t à º γ ° ú כ“ É r  _  1\  ¾ ú š . s    õ   H „  + þ A& h  y ©

œÄ »„  ^ ‰ t   H t à º ° ú כ 1\    H] X    H non-relaxor y © œ Ä

»„  ^ ‰e ” `  ¦ _ p ô  Ç . ¢ ¸ô  Ç K _0.5 Na _0.5 NbO ₃ − x CuO (x

= 0.00, 0.01, 0.02, 0.03, 0.04) é ß –  & ñ _  „  l s § 4 / B G‚  _  8

£ ¤& ñ   õ  — ¸Ž  H r « Ñ y © œÄ »„  ^ ‰ € ª œ © œ`  ¦ ˜ Ð% i Ü ¼ 9, : £ ¤ y  x = 0.02 r « Ñ\ " f  H ì ø Íy © œÄ »„  ^ ‰ : £ ¤$ í “   s ×  æ„  l s § 4  /

B G‚  s
 z Œ ¤ .

P

c p 8 ý ò k >

‘

: r ƒ  ½ ¨  H 2014¸  • ¸  â z Œ ™@ /† < Ɠ § † < ÆÕ ü tƒ  ½ ¨  © œ 9F K _  t

"

é

¶ Ü ¼– Ð s À Ò# Q& ’ 6 £ § \  y Œ ™ × ¼w n m  .

REFERENCES

[1] Y. Saito, H. Takao, T. Tani, T. Nonoyama and K.

Takatori, Nature 432, 84 (2004).

[2] E. Ringgaard and T. Wurlitzer, J. Eur. Ceram. Soc.

25, 2701 (2005).

[3] W. Jo, R. Dittmer, M. Acosta, J. Zang and C. Groh et al., J. Electroceram. 29, 71 (2012).

[4] S. Wongsaenmai, S. Ananta and R. Yimnirun, Ce-

ram. Int. 38, 147 (2012).

[5] P. Palei, M. Pattanaik and P. Kumar, Ceram. Int.

38, 851 (2012).

[6] B. Malic, J. Bernard, J. Holc, D. Jenko and M.

Kosec, J. Eur. Ceram. Soc. 25, 2707 (2005).

[7] M. Matsubara, T. Yamaguchi, K. Kikuta and S. I.

Hirano, Jpn. J. App. Phys. 43, 7159 (2004).

[8] S. Wada, K. Muraoka, H. Kakemoto, T. Tsurumi and H. Kumagai, Jpn. J. Appl. Phys. 43, 6692 (2004).

[9] M. U. Farooq and J. G. Fisher, Ceram. Int. 40, 3199 (2014).

[10] F. Rubio-Marcos, P. Marchet, X. Vendrell, J.

Romero and F. Remondiere et al., J. Alloys Compd.

509, 8804 (2011).

[11] H. E. Mgbemere, M. Hinterstein and G. A. Schnei- der, J. Eur. Ceram. Soc. 32, 4341 (2012).

[12] Y. Kizaki, Y. Noguchi and M. Miyayama, Appl.

Phys. Lett. 89, 142910 (2006).

[13] Y. Inagaki, K. I. Kakimoto and I. Kagomiya, J. Eur.

Ceram. Soc. 30, 301 (2010).

[14] E. M. Alkoy and M. Papila, in IEEE Inter. Ultrason.

Symp. Proc. (Roma, Italy, September 20-23, 2009), p. 960.

[15] Z. Y. Shen, Y. Xu and J. F. Li, Ceram. Int. 38, S331 (2012).

[16] R. Huang, Y. Zhao, X. Zhang, Y. Zhao and R. Liu et al., J. Am. Ceram. Soc. 93, 4018 (2010).

[17] G. Shirane, R. Newnham and R. Pepinsky, Phys.

Rev. 96, 581 (1954).

[18] M. Ahtee and A. M. Glazer, Acta Cryst. A32, 434 (1976).

[19] I. P. Raevski˘i, L. A. Reznichenko, M. P. Ivliev, V.

G. Smotrakov and V. V. Eremkin et al., Cryst. Rep.

48, 486 (2003).

[20] Y. Kizaki, Y. Noguchi and M. Miyayama, Key Eng.

Mater. 350, 85 (2007).

[21] J. G. Fisher, A. Benˇ can, J. Holc, M. Kosec and S.

Vernay et al., J. Cryst. Growth 303, 487 (2007).

[22] J. G. Fisher, A. Benˇ can and J. Bernard, J. Eur.

Ceram. Soc. 27, 4103 (2007).

[23] G. Shirane, H. D. Danner, A. Pavlovic and P. Pepin- sky, Phys. Rev. 93, 672 (1954).

[24] B. T. Matthias and J. P. Remeika, Phys. Rev. 82, 727 (1951).

[25] C. Lei and Z. G. Ye, Appl. Phys. Lett. 93, 042801 (2008).

[26] K. Singh, V. Lingwall, S. C. Bhatt, N. S. Panwar and B. S. Semwal, Mater. Res. Bull. 36, 2365 (2001).

[27] C.-K. Lee and S.-D. Lee, Sae Mulli 58, 482 (2009).

[28] S. L. Yang, C. C. Tsai, Y. C. Liou, C. S. Hong and B. J. Li et al., IEEE Trans. Ultrason. Ferroelectr.

Freq. Control. 58, 2555 (2011).

[29] D. K. Lin, K. W. Wok and H. L. W. Chan, Appl.

Phys. Lett. 90, 232903 (2007).

[30] G. A. Samara, Phys. Rev. 151, 378 (1966).

[31] K. Uchino, L. E. Cross, R. E. Newnham and S. No- mura, J. Appl. Phys. 52, 1455 (1981).

[32] K. Uchino and S. Nomura, Ferroelect. Lett. Sect.

44, 56 (1982).

[33] S. M. Ke, H. T. Huang, H. Q. Fan, H. K. Lee and

L. M. Zhou et al., Appl. Phys. Lett. 101, 082901

(2012).
