Magnetocaloric Effect in La

(1)

Vol. 66, No. 7, July 2016, pp. 817∼821 http://dx.doi.org/10.3938/NPSM.66.817

Magnetocaloric Effect in La

1−x

Ce

x

Fe

10.5

Si

2.5

(x = 0.2, 0.4, 0.6) Alloys

Wen-Zhe Nan · Kyeong-Sup Kim · Seong-Cho Yu

^∗

Department of Physics, Chungbuk National University, Cheongju 28644, Korea

Beom Yong Jeon · Tae-Soo You

Department of Chemistry, Chungbuk National University, Cheongju 28644, Korea (Received 1 April 2016 : revised 16 May 2016 : accepted 16 May 2016)

The magnetocaloric effect of La1−xCexFe10.5Si2.5(x = 0.2, 0.4, 0.6) compounds was investigated.

The compounds were prepared by arc-melting of pure elements in stoichiometric proportions on a water-cooled copper hearth under an argon atmosphere. The products were sealed in a fused-silica jacket under vacuum and annealed at 1323 K for two weeks. According to the powder X-ray diffraction patterns, the crystal structure was NaZn13-type structure. Magnetic measurements versus temperature (T = 100 - 300 K) and magnetic field (H = 0 - 1 T) were performed on a vibrating sample magnetometer (VSM). The M(T ) curves for the samples should that all the samples exhib- ited a ferromagnetic-paramagnetic (FM-PM) phase transition at the Curie temperature: TC= 250, 239, and 230 K for x = 0.2, 0.4, and 0.6, respectively. In addition, the changes in the magnetic entropy (∆SM) were found to be 1.6, 2.8 and 3.0 J/kg·K⁻¹ for x = 0.2, 0.4, 0.6, respectively.

PACS numbers: 75.30.sg

Keywords: Magnetocaloric effect, Magnetic cooling, Magnetization property

La

1−x

Ce

x

Fe

10.5

Si

2.5

(x = 0.2, 0.4, 0.6) 합금의 자기열량 효과 연구

남문철 · 김경섭 · 유성초

^∗

충북대학교 물리학과, 청주 28644, 대한민국

전범용 · 유태수

충북대학교 화학과, 청주 28644, 대한민국

(2016년 4월 1일 받음, 2016년 5월 16일 수정본 받음, 2016년 5월 16일 게재 확정)

La1−xCexFe10.5Si2.5(x = 0.2, 0.4, 0.6) 합금의 자기열량 효과에 대한 연구를 수행하였다. Arc-melting 방법을 이용하여 다결정체 La1−xCexFe10.5Si2.5(x = 0.2, 0.4, 0.6) 을 합성하였으며 Ar 분위기 하에서 1323 K의 온도에서 2주동안 열처리를 하였다. X-선 회절 실험에 의하여 구조를 분석하였으며 시료진동형 자력계 (VSM) 를 이용하여 1 T의 자기장 하에서 자화값의 (magnetization behavior) 변화를 100 K에서 300 K의 온도 범위에서 측정하였다. 만들어진 소재의 구조는 NaZn13-type의 구조상을 나타내었다.

소재가 페로상태 (ferro-magnetic phase) 에서 파라상태 (para-magnetic phase) 로 상변이가 일어나는 온도 즉 큐리온도는 250 K, 239 K, 230 K (x = 0.2, 0.4, 0.6) 근방으로 각각 관측되었다. 자기 엔트로피 변화의 값, ∆S는 1 T 자기장하의 상변이 온도 근방에서 각각 1.6, 2.8 그리고 3.0 J/kg·K⁻¹ (x = 0.2, 0.4, 0.6) 의 값을 가지고 있음을 관측하였다.

This is an Open Access article distributed under the terms of the Creative Commons Attribution Non-Commercial License (http://creativecommons.org/licenses/by-nc/3.0) which permits unrestricted non-commercial use, distribution, and reproduction in any medium, provided the original work is properly cited.

(2)

PACS numbers: 75.30.sg

Keywords: 자기열량효과, 자기냉동, 자기적 성질

I. 서 론

자성재료에 자기장을 가해주면 가열되고 자기장을 제거 하게 되면 냉각되는 성질이 있는데 이것을 자기열량효과 (magnetocaloric effect: MCE) 라 한다 [1]. 이러한 자성 체의 엔트로피 변화와 단열온도 변화는 강자성에서 상자 성으로 변하는 즉, 큐리온도부근에서 가장 큰 값을 갖게 된다. 이러한 상온에서의 자기열량효과는 1976년 Brown에 의해서 보고되었는데 [2] 그는 가돌리늄 (Gd) 을 자기냉매로 사용하여 상온에서 자기냉동이 가능함을 보여주었다. 그 이후 순수 Gd 뿐만 아니라 Gd 합금에 대한 많은 연구가 이루어지고 있다. 가장 대표적인 합금은 Gd-Ge-Si 합금으 로 Gd보다 더 큰 자기열량효과를 보이는 물질로 알려져 있다 [3]. 그 외에도 MnFe(P,As) 합금계 [4] 및 Ni-Mn-Ga 합금 [5], Mn-As-Sb 합금 [6], La-Fe-Si 합금 [7] 등도 매우 커다란 자기열량 효과를 보이는 물질로 알려져 있다. 한편 LaFe13−xSix계 [8] 소재는 상대적으로 낮은 자기장 하에서 큰 자기열량효과를 나타낼 수 있는데, 이는 La을 소량의 Ce 으로 치환하면 [9] NaZn13-type의 구조상을 만들수 있고 따라서 큰 자기열량효과가 나타날 것이 예상된다. Ce 치환 으로 원자의 냉동 용량을 (refrigeration capacity of atom) 증가 시킬 수 있고 치환량에 따라 더 넓은 온도 범위와 낮은 큐리 온도를 얻을 수 있을것으로 예상되므로 자기냉각용 소재로 많이 활용될 것으로 판단된다.

본 연구에서는 이러한 NaZn13-type의 구조를 갖고 있 는 LaFe13−xSix 합금에서 La을 Ce로 치환할 때 치환량에 따른 자기적 특성과 300 K 이하의 큐리 온도를 지니는 La1−xCexFe10.5Si2.5 (x = 0.2, 0.4, 0.6) 합금의 자기열량 효과를 관측하였다.

II. 실험 방법

본 연구에서 사용된 합금은 순도가 99.9% 인 원소로 Arc- melting 방법을 이용하여 합성되었으며 Ar 분위기 하에서 1323 K의 온도에서 열처리를 2주 동안 진행하였다. 합금 의 구조를 분석하기 위하여 X-ray 회절 실험을 하였는데 열처리를 하기 전에는 Fe-type의 구조상을 나타내었지만 열처리 후에는 NaZn13-type의 구조상을 나타내었다. 자기 적인 특성을 측정하기 위하여 시료진동형자력계 (VSM) 을

∗E-mail: [email protected]

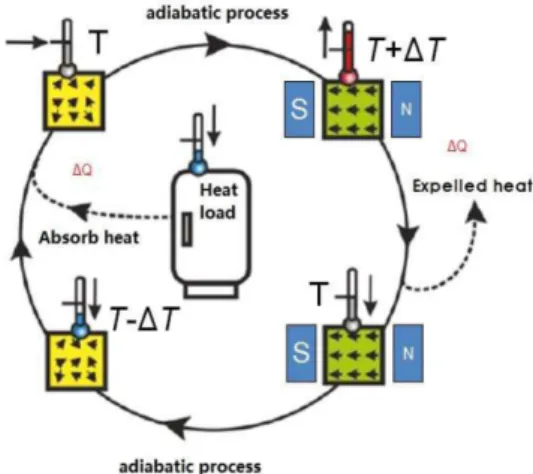

Fig. 1. (Color online) Magnetic heating and cooling cy- cles.

이용하여 자기이력곡선과 자기모멘트의 온도의존성을 1 T 의 자기장 하에서 100 - 300 K의 온도 범위에서 측정하였다.

또한, 자기 엔트로피변화를 알아보기 위하여 자기열량효과 의 간접적인 측정방법인 각 합금들의 큐리 온도 근처에서 외부자기장의 변화에 따른 자기모멘트의 변화를 측정하여 계산하였다.

III. 실험 결과

Fig. 1과 같이 외부 자기장이 증가를 할 때 자성체내의 자기모멘트들은 자기장의 방향으로 정열을 하게 되어 엔 트로피는 감소하게 된다. 단열과정에서 총 엔트로피를 변화시키지 않으려면 자성체의 온도는 증가하여야 하며 단열과정이 아닌 등온과정이면 온도는 변화하지 않고 자성 체의 엔트로피만 변화 (∆SM) 하게 된다. 자기열량효과는 이 엔트로피 변화를 통하여 간접적인 방법으로 측정될 수 있다. 단열상태에서 외부자기장이 가해진 후 이 외부자기 장을 제거하게 되면 엔트로피는 변화가 없지만 자성체의 온도는 감소한다. 이것을 단열온도변화 (∆Tad) 라 하는데 이처럼 단열온도변화를 측정하는 것이 자기열량효과를 직 접적으로 측정하는 방법이다. 이 단열온도 변화는 직접 적인 측정방법이 아닌 간접방법으로도 계산 할 수 있는데 엔트로피와 외부자기장에 따른 비열의 변화를 측정하여 계산식을 이용하면 간접적인 방법으로 단열온도 변화를 측정할 수 있다. Fig. 2는 La1−xCexFe10.5Si2.5 (x = 0.2, 0.4, 0.6) 시료의 XRD 실험을 나타낸 결과이다. 시료의 구조는 orthorhombic 구조를 지니고 있음을 알 수 있으며

(3)

Fig. 2. X-ray diffraction patterns for the La1−xCexFe10.5Si2.5 (x = 0.2, 0.4, 0.6) compound.

Fig. 3. (Color online) Temperature dependence of magnetization for measure at 100 Oe on the La1−xCexFe10.5Si2.5(x = 0.2, 0.4, 0.6) compound.

Ce의 치환량에 따른 시료의 구조는 변화가 거의 없었다.

Fig. 3은 시료의 자화값의 온도의존성을 측정한 결과이다.

Figure에서 보듯이 시료의 큐리온도는 250 K, 239 K, 230 K (x = 0.2, 0.4, 0.6 ) 근방으로 각각 관측되었으며 Ce 의 치환량이 증가함에 따라 거의 선형적으로 감소함을 알 수 있었다. Fig. 4(a) 와 4(b) 는 La1−xCe_xFe_10.5Si_2.5 (x = 0.2) 와 La1−xCexFe10.5Si2.5 (x = 0.6) 의 자화값 (M) 과 외 부자기장 (H) 의 관계를 나타낸 그래프로서 202 K에서 270 K 영역에서 측정한 결과인데 이때 각 그래프의 온도 간격은 2 K 이다.

자기 엔트로피 변화는 일반적으로 온도에 대해 자화값이 크게 변할 때 큰 값을 갖는 것으로 알려져 있다. 단열온도 변화와 자기엔트로피 변화는 온도 (T), 자기장의 세기 (H),

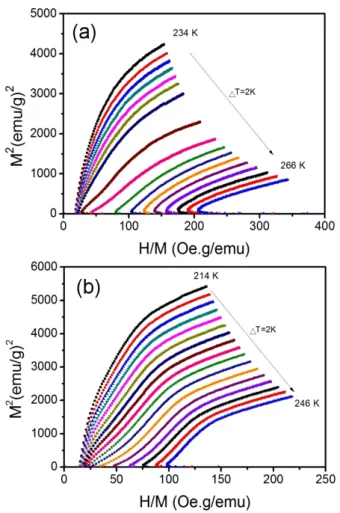

Fig. 4. (Color online) (a) Isothermal magnetization curves in the vicinity of Curie temperature for the La1−xCexFe10.5Si2.5(x = 0.2) compound. (b) Isothermal magnetization curves in the vicinity of Curie temperature for the La1−xCexFe10.5Si2.5(x = 0.6) compound.
