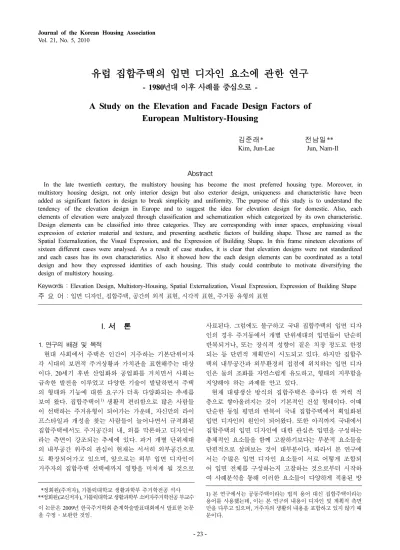

유럽 집합주택의 입면 디자인 요소에 관한 연구
- 1980년대 이후 사례를 중심으로 -
A Study on the Elevation and Facade Design Factors of European Multistory-Housing
김준래* 전남일**
Kim, Jun-Lae Jun, Nam-Il
Abstract
In the late twentieth century, the multistory housing has become the most preferred housing type. Moreover, in multistory housing design, not only interior design but also exterior design, uniqueness and characteristic have been added as significant factors in design to break simplicity and uniformity. The purpose of this study is to understand the tendency of the elevation design in Europe and to suggest the idea for elevation design for domestic. Also, each elements of elevation were analyzed through classification and schematization which categorized by its own characteristic.
Design elements can be classified into three categories. They are corresponding with inner spaces, emphasizing visual expression of exterior material and texture, and presenting aesthetic factors of building shape. Those are named as the Spatial Externalization, the Visual Expression, and the Expression of Building Shape. In this frame nineteen elevations of sixteen different cases were analysed. As a result of case studies, it is clear that elevation designs were not standardized and each cases has its own characteristics. Also it showed how the each design elements can be coordinated as a total design and how they expressed identities of each housing. This study could contribute to motivate diversifying the design of multistory housing.
Keywords : Elevation Design, Multistory-Housing, Spatial Externalization, Visual Expression, Expression of Building Shape 주 요 어 : 입면 디자인, 집합주택, 공간의 외적 표현, 시각적 표현, 주거동 유형의 표현
I. 서 론
1. 연구의 배경 및 목적
현대 사회에서 주택은 인간이 거주하는 기본단위이자 각 시대의 보편적 주거상황과 가치관을 표현해주는 대상 이다. 20세기 후반 산업화와 공업화를 거치면서 사회는 급속한 발전을 이루었고 다양한 기술이 발달하면서 주택 의 형태와 기능에 대한 요구가 더욱 다양화되는 추세를 보여 왔다. 집합주택이
1)생활적 편리함으로 많은 사람들 이 선택하는 주거유형이 되어가는 가운데, 자신만의 라이 프스타일과 개성을 찾는 사람들이 늘어나면서 규격화된 집합주택에서도 주거공간의 내, 외를 막론하고 디자인이 라는 측면이 강조되는 추세에 있다. 과거 개별 단위세대 의 내부공간 위주의 관심이 현재는 서서히 외부공간으로 도 확장되어가고 있으며, 앞으로는 외부 입면 디자인이 거주자의 집합주택 선택에까지 영향을 미치게 될 것으로
사료된다. 그럼에도 불구하고 국내 집합주택의 입면 디자 인의 경우 주거동에서 개별 단위세대의 입면들이 단순히 반복되거나, 또는 장식적 성향이 짙은 치장 정도로 한정 되는 등 단편적 계획만이 시도되고 있다. 하지만 집합주 택의 내부공간과 외부환경의 접점에 위치하는 입면 디자 인은 둘의 조화를 자연스럽게 유도하고, 형태의 지루함을 지양해야 하는 과제를 안고 있다.
현재 대량생산 방식의 집합주택은 층마다 한 켜씩 적 층으로 쌓아올려지는 것이 기본적인 건설 형태이다. 이때 단순한 동일 평면의 반복이 국내 집합주택에서 획일화된 입면 디자인의 원인이 되어왔다. 또한 아직까지 국내에서 집합주택의 입면 디자인에 대한 관심은 입면을 구성하는 총체적인 요소들을 함께 고찰하기보다는 부분적 요소들을 단편적으로 살펴보는 것이 대부분이다. 따라서 본 연구에 서는 수많은 입면 디자인 요소들이 서로 어떻게 조합되 어 입면 전체를 구성하는지 고찰하는 것으로부터 시작하 여 사례분석을 통해 이러한 요소들이 다양하게 적용된 방
**정회원(주저자), 가톨릭대학교 생활과학부 주거학전공 석사
**정회원(교신저자), 가톨릭대학교 생활과학부 소비자주거학전공 부교수 이 논문은 2009년 한국주거학회 춘계학술발표대회에서 발표한 논문 을 수정·보완한 것임.
1) 본 연구에서는 공동주택이라는 법적 용어 대신 집합주택이라는 용어를 사용했는데, 이는 본 연구의 내용이 디자인 및 계획적 측면 만을 다루고 있으며, 거주자의 생활의 내용을 포함하고 있지 않기 때 문이다.
식을 파악하고자 한다. 이와 함께 집합주택에서 입면 디 자인이 가지는 다양한 의미와 그 요소들을 정리할 필요 성이 있다고 판단된다.
최근 지어진 유럽 집합주택의 입면 계획에서는 다양한 디자인과 실험적 정신을 찾아볼 수 있다. 이에 본 연구는 유럽의 현대 집합주택의 사례를 분석하여 입면 디자인의 경향을 파악하고, 나아가 획일화된 한국의 입면 디자인에 개선책을 위한 하나의 참고자료를 제시하고자 한다.
2. 연구의 범위 및 방법
본 연구에서는 집합주택 입면 디자인의 흐름을 파악하 고, 국내 집합주택 입면 디자인의 개선에 대한 아이디어 를 제시하기 위해서 유럽의 사례를 분석의 대상으로 하 였다. 유럽 집합주택 입면 디자인의 현대적 추세와 방향 을 보여줄 수 있는 대표적 사례들을 선정하였으며, 시대 적 범위는 1980년대부터 최근까지로 한정하였다. 유럽의 사례를 연구대상으로 한 이유는 진보적인 건축 디자인 사 례들이 국내 집합주택의 획일화된 입면 디자인에 대한 발 상전환의 계기가 될 것이라 사료되기 때문이다. 이를 위 해 역량있는 건축가들에 의해 설계된 집합주택 중 주목 받는 사례들을 단행본, 정기간행물 및 여러 매체에 중복 소개된 것 위주로 선정하였다.
2)다음으로 건축가의 홈페 이지, 웹 검색 등을 통해 보완, 검증하는 방법으로 연구 를 진행하였다.
집합주택에서의 입면 디자인은 크게 두 가지 차원에서 파악될 수 있는데, 첫째, 주거단지에서 부피를 가지는 매 스 형태의 주거동 전체 차원에서 이해될 수 있고, 둘째, 2차원적인 면으로서의 표면, 즉 외피적 특성으로 이해되 기도 한다. 본 연구에서는 후자의 2차원적 입면에 중점을 두었으며, 주거동의 유형
3)에 관련된 형태적 측면에 대해 서는 제한적으로 분석하였다. 주거동은 3차원적 요소이지 만, 2차원적인 입면의 특성을 구성하고 입면 디자인 요소 들이 존재하기 위한 총체적인 바탕으로서 파악하였다.
개별 사례의 경우, 하나의 주거동이 갖는 여러 2차원적 입면 중에서도 대표적인 면인 정면(正面)을 선정하였고, 경우에 따라 둘 이상의 특징적 입면을 보이는 경우는 각 각을 개별적인 입면으로 구분하여 분석하였다. 입면 디자 인을 유형화하기 위해 예비 사례조사 결과 선정된 집합
주택 중 입면 디자인의 특성이 비슷하거나 중복되는 사 례들을 제외한 후, 가능한 다양한 유형을 선정하여 분석 하였다. 또한 특징적인 것들을 하나의 범주로 묶은 후, 그 틀 안에서 입면 디자인을 결정짓는 요소들을 분류하고 유 형화했다.
II. 집합주택의 입면 디자인 요소
1. 집합주택의 입면의 특성
집합주택은 단독주택과는 달리, 동질적 성향을 가지는 개별 단위세대의 조합을 통해 전체 형태를 구성한다는 특 성을 가진다. 즉, 각각의 사적공간이 독립성을 갖는 동시 에 이들이 조합되기 때문에 집합체라는 의미가 강하게 부 각되며, 전체적인 통일성이 매우 중요하다. 이는 개별 단 위세대의 부분과 전체를 아우르는 일관성 있는 조화가 필 요함을 의미한다.
집합주택의 형태 및 입면의 특성은 각 단위세대 입면 에 나타나는 창, 발코니에서부터 주거동에 나타나는 패턴, 그래픽, 돌출부에 이르기까지 다양한 요소들에 의해 결정 된다. 입면에 나타나는 대표적인 시각적 요소로는 솔리드 (solid)로 처리되는 벽과 보이드(void)로 처리되는 창으로 나뉜다. 솔리드는 벽으로 인식되지만 그 내부의 쓰임과 용도에 따라 다양하게 변형된 형태를 보인다. 보이드는 창과 발코니의 다양한 형태로 내·외부의 시야를 확장시 키는 기능을 가지며 입면상에서 변화를 나타내는 중요한 수단이 된다. 한편 주거동의 형태는 집합주택의 입면에 강한 인상을 부여하고, 그 디자인에 따라 각 단위세대의 실이 강조되거나, 평면상에서는 이룰 수 없는 변형된 형 태들로써 입면을 풍부하게 만들어준다.
2. 집합주택의 입면 디자인 요소
집합주택의 입면에서 나타나는 디자인 요소들은 각각의 내부공간이 외부로 표출되는 방식, 입면 외피의 시지각적 디자인, 주거동의 형태에 관련된 표현 요소 등 여러 측면 에서 파악될 수 있다. 본 논문에서는 이러한 입면 디자인 요소를 크게 3가지 범주로 분류하여 이를 첫째, 공간의 외적 표현, 둘째, 시각적 표현, 셋째, 주거동 유형의 표현 으로 구분하였다. 이 범주 안에서 각각의 세부 항목을 유 형화한 후 간략하게 도식으로 정리하였다. 이들 요소를 정리하면 <표 1>과 같다.
1) 공간의 외적(外的) 표현 요소
공간의 외적 표현 요소란 내부공간과 밀접한 관계를 가 지고 외부로 표현되는 입면 디자인 요소를 말한다. 입면 에서 보이는 특정 요소들은 내부공간의 평면 형태와 배 치상의 위치 특성에 의하여 결정되기 때문이다. 여기에 속하는 디자인 요소로는 단위세대의 평면과 연관되어 배 치되는 벽, 창, 발코니
4)등이 있다.
(1) 벽
일차적으로 건축공간을 규정하는 벽은 건축물의 고유한
2) 사례 선정 기준: 저명한 건축가가 설계한 집합주택으로 국내·외의 건축 관련 단행본, 학위논문 및 학회지논문과 정기간행물에 3번 이상 인용되어 모범적 사례로 언급된 집합주택 중, 입면 디자인에 특 징적인 요소들이 드러나는 사례들을 기준으로 삼았다. 사례 선정에 활용한 문헌은 참고문헌 목록에 표기하였다.
3) 전체 단지 차원에서 주거동을 아우르는 3차원적 부피를 가지는 매스의 경우는 해당 주거단지와 이웃한 주거단지와의 연관성, 도시 의 계획적인 측면, 주거동과 주거동의 특성 등을 모두 포함하여 도 시적 맥락에서 고려해야만 한다. 따라서 좀 더 광범위한 분야의 복 합적이고 체계적인 연구가 요구되므로 본 논문에서는 제외하였다.
또한 집합주택의 여러 유형들 중에서 개별 단위세대가 독립된 형태 로 군집을 이루어 단지를 형성하는 경우와 거대한 블록을 통해 도시 적인 계획에 영향을 미치는 사례도 같은 이유에서 제외하였다.
특성을 나타내는 중요한 요소이며, 가장 기본적으로 공간 을 외부로 표현해주는 수단이다. 기능적으로는 내부 구성 원들의 프라이버시를 보호해주면서 내부공간과 외부공간 을 경계지워 주는 역할을 한다. 특히 집합주택의 입면에 서 벽은 외관의 전체적인 형태 틀을 나타내며 구조적으 로는 안정감을 뒷받침 해주는 역할을 하는데 그 의미가 있다. 벽의 전체 형상은 주거동의 유형에 따라 다양하게 나타난다. 또한, 벽체에 사용되는 소재에 따라서 입면 디 자인의 다양한 표현이 가능하다.
(2) 창
창은 문과 함께 개구부로써의 역할을 하며, 벽과 함께 있는 형태가 가장 일반적이고, 이 둘은 상호 보완적인 성 격을 가진다. 창은 벽으로만 이루어 진 폐쇄적 공간에 외 부의 빛을 유입하는 기능과 함께 내부에서 외부를 조망 하는 역할을 한다. 즉 채광과 환기를 목적으로 함과 동시 에 소재의 투명성을 이용하여 벽에 의해 분리된 내·외
부 공간을 시각적으로 연결시켜 주는 역할을 담당한다.
벽이 내부와 외부를 차단하는 역할을 하는데 반해 개구 부인 창은 반대로 내·외부의 상호관입을 유도하는 것이 다.
5)창의 위치에 따라 내·외부 공간은 큰 영향을 받게 되며, 공간이 가지는 역할과 장소적 특성에 따라 그 기능 과 쓰임이 다르게 표현되기도 한다.
창의 디자인 형태는 일반적으로 가로 세로가 조합된 장 방형과 정방형으로 나타나며, 그 안에서 다시 세분되어 격자무늬를 가지는 형태도 존재한다. 창의 배열은 시각적 으로 표현되어 하나의 패턴을 이루기도 한다. 창들이 연 속적으로 반복되는 형태를 취함으로써 전체 입면상에서는 패턴의 형상을 띄는 요소로 나타나기 때문이다.
3) 발코니
집합주택에는 단독주택의 마당에 해당하는 공간, 즉 외 부와의 소통을 자연스럽게 유도해주는 구조물로 발코니가 배치된다. 발코니는 사적인 공간이면서도 외부공간에 면 해 있는 독립된 하나의 공간 단위로서 그 존재로 인해 내 부공간이 확장되기도 한다. 발코니는 입면상에 존재하면 서도 평면의 형태와 가장 밀접한 관계를 갖지만 배치에 따라, 존재 유·무에 따라 입면의 디자인 방향이 확연히 달라진다. 즉, 외부공간과의 완충 공간을 이루는 발코니는 그 유·무에 따라 입면의 볼륨감을 강조할 수 있는데, 이 는 발코니들이 주거동의 입면상에서 돌출과 몰입 등의 형 태로 표현되어 외적 표현 수단으로 가장 입체적으로 드 러나는 디자인 요소이기 때문이다.
발코니의 유형은 단위세대에 면한 정도에 따라 전면 배 치 형태, 일부 배치 형태로 구분되고, 각 평면과의 관계 에 따라서 전면 발코니, 부분 발코니, 굴곡 발코니, 함입 발코니로 구분되어지며, 난간 형태에 따라 전면 난간형, 부분 난간형으로 분류된다.
6)입면 디자인 측면에서 발코
4) 발코니(balcony)의 사전적 정의는 건물의 파사드에 돌출된 외부공간으로, 지붕이 있거나, 혹은 없는 경우 모두를 말한다. 건물의 파 사드에 배치된 외부공간 중 부분적으로, 또는 완전히 건물의 경계 안 쪽에 배치된 외부공간은 로지아(loggia)라고 정의한다(전남일(2008).
집합주택의 개별적 외부공간의 계획에 대한 연구. 대한건축학회논문 집, 24(6), 137). 본 논문에서는 현재 우리나라에서 통상적으로, 법적 으로 사용되는 ‘발코니’라는 용어를 건물의 파사드에 면한 외부공간 을 총칭하는 용어로 사용하였다. 발코니와 벽체와의 관계에서 단면
형식이 몰입형일 경우가 로지아에 해당된다<표 2>. 5) 김홍기(2001). 건축 조형 디자인론, 서울: 기문당, 284.
표 1. 입면 디자인 요소의 유형 외적 표현공간의
• 벽: 내외부공간을 구분하며 창과 발코니가 존재하기 위한 바탕
• 창: 벽과 함께 존재하여 내외부의 소통을 유도하는 입면 디자인 요소
• 발코니: 반외부 공간을 형성하며 입면에 주어지는 볼륨
시각적표현
• 요철 및 강조: 개별 건물의 입면에서 부각되어 나타나는 특징적 요소
• 패턴: 일정한 형태로 반복된 특정부분의 양식 또는 유형
• 슈퍼그래픽: 입면의 형태를 시각적으로 분절분리시키거나 통합확장하는 요소
• 색채, 재료 및 질감: 입면의 표면(외피)에 존재하는 시각 적 표현 요소
주거동유형의 표현
• 주거동의 유형: 기본적인 입면의 틀을 제공하며 개별 단 위세대의 조합 형태
• 스카이라인: 주거동의 형상에 영향을 주는 상층부 경계 표현
• 입체적 강조 부분: 공간 자체가 3차원적으로 입면을 강조 하는 역할
그림 1. 노출 콘크리트, 벽돌 등 다양한 재료를 사용한 벽
그림 2. 다양한 창의 형태(격자무늬의 정방형 창(좌)과 정방형·장방형 창의 혼합형(우))
그림 3. 돌출형, 스크린형, 몰입형의 다양한 발코니 형태
니는 그 배치에 따라, 벽과의 관계에 따른 돌출과 몰입 정도에 따라, 그리고 발코니의 단면 형식에 따라 다양하 게 표현된다.
이상과 같이 공간의 외적 표현 수단으로 사용된 벽, 창, 발코니를 그 형태, 배열, 그리고 위치 특성에 따라 총 6 가지로 크게 나누어 살펴보았다. 창의 형태, 창의 배열, 창과 벽의 관계, 그리고 발코니의 배치, 발코니와 벽의 관 계, 발코니의 단면형식에 따라 유형화하면 <표 2>의 도 식과 같다.
2. 시각적 표현
시각적 표현이란 입면에 표현된 디자인 요소 중 입면 의 표면(외피)에 덧붙여지거나 강조되어져 외부공간에 표 출된 모든 요소들을 말한다. 외부에서 입면을 바라볼 때 2차원적으로 인식되는 모든 디자인 요소가 시각적 표현라 고 할 수 있으며, 이를 요철 및 강조, 패턴, 슈퍼그래픽, 색체·소재 및 질감 등으로 세분할 수 있다.
1) 요철 및 강조
요철과 강조는 건물의 입면 디자인을 결정짓는 기본적 요소는 아니지만, 입면을 바라볼 때 입체적으로 부각되어
나타나는 특징적 요소가 된다. 벽, 창, 발코니 등이 각 단 위세대와 연관을 가지며 연속, 반복적으로 표현되는 요소 라면, 요철과 강조는 이들로부터 변형, 일탈된 요소라 할 수 있으며 특별한 시각적 표현의 수단으로 활용된다. 요 철 및 강조라는 요소는 입면을 바라보는 관점에 따라 2 차원적인 면과 3차원적인 매스로 동시에 인식되는데, 이 중 후자는 주거동의 유형과 관계가 깊다. 2차원적인 면에 서의 요철 및 강조는 주로 입면의 벽체에서 나타나는 부 분적 돌출부와 함몰부, 창 및 발코니 등이 변형된 경우 등을 일컫는다.
2) 패턴
패턴은 일정한 형태가 반복되는 특정 부분의 양식이나 유형을 의미하는데, 집합주택의 입면에서 패턴은 크게 가 로 패턴, 세로 패턴 그리고 격자형 패턴 등으로 나타난 다. 이는 앞서 언급한 공간의 외적 표현 요소들 외에도 다양한 디자인 요소들의 결합과 위치적 특성에 의해 결 정되며 무엇보다 연속된 형태가 가지는 반복성과 통일성 에 의해 디자인 요소로 인지된다.
패턴의 표현방식은 내부공간과의 관계에 의해 나타나는 경우와 외부공간의 장식적, 미적요소로 나타나는 경우로 나뉜다. 전자는 전체 입면에서 내부 공간과 연계성을 가 지는 창, 발코니, 벽체가 반복적으로 표현되는 방식이다.
후자는 내부공간보다는 장식적 요소와 미적 요소를 표면 에 부가하는 방식으로, 그래픽 또는 색채 및 입면의 소재 가 가지는 특성들에 의해 패턴으로 인지되는 경우이다.
가로 패턴의 경우는 주로 창, 발코니, 난간, 돌림띠 등으 로, 세로 패턴의 경우는 코어와 돌출된 기둥 등으로 표현 된다. 격자형 패턴은 가로 패턴과 세로 패턴이 만나는 지 점에서 교차되는 성격을 가지며, 일정한 반복성을 띄고 규칙적 배열이 이루어지는 커튼월 구조의 사례에서 흔히 나타난다.
6) 유지상(1994). 국내아파트 주거동의 형태적 특성에 관한 연구. 석 사학위논문, 홍익대학교, 서울, 48.
그림 5. 입면에서 나타나는 가로, 세로, 격자의 다양한 패턴 그림 4. 비늘형태의 요철 효과와 벽체의 부분 돌출 효과 표 2. 공간의 외적 표현
3) 슈퍼그래픽
디자인의 기본 요소인 점, 선, 면을 사용하여 2차원적 형태의 그림이나 도형으로 발전시켜 집합주택 입면 전체 에 표현하는 것을 슈퍼그래픽이라 말한다. 그래픽 요소는 대부분 다른 형태의 디자인 요소와 연관되지 않고 독자 적 요소로 나타나는 특징을 가지고 있으며, 미의 구성원 리인 반복, 조화, 대조, 통일, 대칭, 균형 등의 원칙하에 다양하게 변형되어 나타난다. 특히 집합주택에 있어서 입 면의 슈퍼그래픽적 요소는 단위세대의 입면 디자인 요소 들에 부가하여 그래픽을 반복시키거나 연속적으로 확장시 킴으로써 표현된다. 슈퍼그래픽을 활용하여 입면의 형태 를 분절, 분리시키거나 이질적 입면형태를 시각적으로 통 합, 확장시키는 것이 가능하다.
4) 색채, 소재 및 질감
집합주택에서 색채는 중요한 부분의 시각적 강조부분에 사용되거나, 특별한 소재를 적용했을 경우 부각된다. 똑같 은 형태라 하더라도 색채의 사용에 따라 그 표현이 확연 히 달라지기도 한다. 색채는 인간이 형태나 공간을 경험 할 때 풍부한 감정을 가지고 접근하게 만들어주는 중요 한 요소이며, 명암만으로는 부족할 때 사용되어 형태의 인지 효과를 높여주고 공간을 풍요롭게 연출시켜주는 시 각적 표현 수단이다.
7)따라서 집합주택에서는 색채를 사 용함으로 디자인의 다양성을 추구하며, 색상의 대비와 보 색 등의 효과를 활용하여 입면에서의 강조 부분을 더욱 강화시켜 준다. 소재는 질감과 함께 재료의 물성을 그대 로 나타내기도 하는데, 집합주택 소재의 대부분은 인공적 인 것에 의존한다. 집합주택에서 사용되는 소재의 대표적 인 것으로는 콘크리트와 철골, 유리등이 있으며 부분적으 로 자연적 소재를 사용함으로 인공적 건축물의 삭막함을 완화시켜 줄 수 있다.
질감은 어떤 물체가 갖고 있는 표면상의 특징이나 성질 을 의미한다. 즉, 사물 표면의 촉각 또는 시각적 성질을 말하는 것으로 공간에 있어서 형태나 위치를 강조하고 원 근의 인상을 주며 공간의 성격을 통일시키거나 분리시킬 수 있도록 해준다.
8)질감에 따라 입면이 가지는 느낌이 달 라지기 때문에 표면의 형태가 동일하더라도 질감의 차이 로 인해 다른 형태로도 인식이 가능하다. 이러한 색채, 소
재 및 질감 등과 같은 요소는 시각적 표현의 다른 요소들 과 함께 사용되어 입면의 전체적인 표면 상태를 규정지어 주거나, 특징 부위를 강조하는 요소로 작용한다.
시각적 표현 수단으로 사용된 요철 및 강조, 패턴, 슈 퍼 그래픽, 색채·소재 및 질감 중 입면의 패턴을 <표 3>과 같이 세 가지로 유형화하였다. 이외의 시각적 표현 수단들은 각각의 특성들이 독립적으로 나타났기 때문에 유형화하여 분류하기 어렵다.
3. 주거동 유형의 표현
집합주택의 입면 디자인 요소는 바라보는 관점에 따라 서 2차원적인 면과 3차원적인 매스로 나눌 수 있다. 입 면상에 나타나는 디자인 요소들은 거의 2차원적인 면에 존재하지만 부분적으로 3차원적 매스와 연계되어 나타나 기도 한다. 즉, 주거동의 유형에 따라 집합주택의 층과 규 모가 달라지며 2차원적인 디자인 요소들의 배열과 위치도 달라지게 된다. 또한 상층부의 스카이라인 역시 입면의 매스와 관련이 깊다. 앞서 시각적 표현부분에서 언급한 요철 및 강조 중 3차원적 해석이 필요한 부분이 여기에 해당된다.
1) 주거동의 유형
주거동의 형태는 평면형식과 배치형태에 의해 좌우되 고, 각 단위세대의 횡방향과 열방향의 반복에 의해 결정 된다. 주거동 유형은 입면의 세부 디자인 요소들이 2차원 적 벽면에 배치되기 위한 기본적 입면 디자인 틀을 제공 하는데, 층수에 따라 고층, 중층, 저층으로 구분되며, 반 복 배치되는 평면들의 횡방향 및 열방향 비례에 따라 타 워형, 판상형, 박스형 등으로 나뉜다. 입면 디자인 측면에 서 주거동의 유형은 입면의 형상과 깊은 연계를 갖는다.
2) 스카이라인
집합주택의 상층부는 하층부부터 연속적으로 이어지거 나 하층부와는 다르게 표현되기도 한다. 이 요소는 2차원 적 입면과 3차원적 매스의 접점에 위치한다. 말하자면 입
7) 허병이(2001). 건축의장론. 경기도: 광문각, 208.8) 상게서, 194.
그림 6. 슈퍼그래픽 요소를 입면에 부여한 사례
그림 7. 중층 판상형, 탑상형, 고층 판상형 등 입면에 영향을 미치 는 다양한 주거동 유형
표 3. 시각적 표현
면으로 나타나는 상층부의 형태는 평면형(일자형), 비대칭 형(사선형), 굴곡형(ㄱ,ㄴ) 등 2차원으로 단순화되어 인식 할 수도 있고, 매스의 꺽임과 부분적인 돌출 등이 상층부 에서 강조될 경우 3차원적인 매스의 연속선상에서 형태로 인식할 수도 있는 것이다.
집합주택의 상층부는 다양한 형태의 디자인이 가능하 다. 층고의 높낮이를 이용한 계단식 배열, 좌우 높이의 차 를 이용한 비대칭 형태의 사선형, 돌출과 몰입을 사용한 매스의 변형 등이 이에 해당한다. 따라서 스카이라인으로 인하여 입면의 상단부 경계가 다르게 표현되며, 주거동의 전체적 형상에까지 영향을 미치게 된다.
3) 강조 부분
주거동에서 3차원적인 매스를 강조하는 부분은 하부의 필로티, 아케이드, 특수한 구조체, 출입부 형태, 옥탑의 존 재, 주거동의 돌출된 코어나 발코니 등의 특수한 형태로 나타난다. 2차원적인 시각적 강조 부분이 입면상에 존재 하는 경우라면, 주거동 차원에서의 강조 부분은 공간과의 관계를 설명한다. 즉, 강조의 형태가 공간의 영역으로 보 여지는 경우에 해당한다.
이상을 요약하면 주거동의 유형과 스카이라인을 <표 4>
와 같이 분류하고 유형화할 수 있다.
III. 유럽 집합주택의 입면 디자인 사례 분석
집합주택의 입면 디자인 결정 요소를 도출하기 위해 사 례조사를 통해 다양한 형태의 유럽 집합주택을 살펴본 후, 입면 디자인 특징을 파악하였다. 개별 사례의 입면 디 자인이 어떠한 요소들을 활용하여 기능적이고 미적으로 디자인되었는지를 공간의 외적 표현, 시각적 표현, 주거동 유형의 표현 측면에서 분석하였다. 분석된 사례들은 <표 5>와 같으며, 이때 설계 내용의 특수성에서 비롯된 입면 디자인의 특징과 입면 디자인 요소들과의 상관관계를 살 펴보았다. 16개의 집합주택 중 세 개의 사례는 전면과 후 면을 구분하여 분석했으므로, 총 분석 개수는 19사례이 다. 개별 사례의 입면 디자인 분석 내용은 부록의 <표 1, 2, 3>에 정리하였다.
VI. 유럽 집합주택의 입면 디자인 요소와 적용 경향
세 가지 범주로 나누어 유형화란 틀에 따라 유럽 집합 주택의 입면 디자인 19개 사례를 분석한 결과, 다음과 같 은 경향을 파악할 수 있었다.
그림 8. 경사형(좌, 중앙) 스카이라인과 단차형 스카이라인
그림 9. 상층부 돌출부의 강조(좌)와 켄틸레버 구조체의 강조(우)
표 4. 주거동 유형의 표현
표 5. 사례분석 집합주택 개요 및 입면 디자인 특성-1 집합주택명
/완공시기 /위치 /건축가
대표입면 입면의 특성에 관련된 설계내용 및 입면 디자인 요소들과의 상관관계
Social Housing at Kochstrasse /1985 /베를린, 독일 /피터 아이젠만
• 역사의 상징적 의미를 입면 디자 인 요소의 결합과 분할, 연속과 단절이 반복되는 격자형 그리드 형태로 표출
• 입면 디자인 요소인 창, 패턴 및 강조를 통해 대지의 역사성을 표 현
Nemausus 1 Housing /1987 /님, 프랑스 /장 누벨
• 주요 구조재인 콘크리트와 철골 이 갖는 하이테크한 이미지가 외 부로 노출된 소재인 철재 패널과 함께 입면 디자인 요소로 표현
• 개별 철재 패널의 방향성이 발코 니의 연속성을 더욱 부각시키고, 계획의도에 따른 소재의 질감적 특성을 강조하여 입면구성 Herdenkingsplei
n Housing /1994 /마스트리히트, 네덜란드 /메카노 그룹
• 평지붕 형태의 캐노피가 형성하 는 규칙적 회랑이 전이공간이 되 고 입면에 깊이감을 주는 요소로
• 목재 마감의 단위주호 외벽과 외작용 부로 열려있는 복도부분이 대조 적으로 표현되었으며 광장을 중 심으로 개방적인 입면을 구성 IJ Tower
/1998 /암스테르담, 네덜란드 /뇨터링스 리데이크
• 부분적 매스의 절단과 파임으로 입면을 구성하고 모듈화된 창을 규칙적으로 배열하여 강조부분 과 조화 유도
• 저층으로 형성된 주변지역에 매 스의 절단과 파임으로 구성된 고 층타워 부분이 랜드마크로 작용
1) 공간의 외적 표현 요소에 대한 디자인 경향 공간의 외적 표현에 관련된 요소들, 즉 집합주택의 내 부 공간의 위치나 형태와 연계되어 외부로 인식되는 요 소들은 개별 단위세대와 조합되어 그 배열과 벽과의 관 계에 따라 다양하게 활용되었다. 유럽 사례에서 창의 형 태는 혼합형이 가장 많이 나타났으며, 세로 장방형과 가 로 장방형이 일부 있었다. 혼합형 창도 전체 입면에서 개 별 창마다 다른 형태를 보이는 경우, 여러 부분으로 그루 핑되어 블록을 형성한 경우 등 다양하게 나타났다. 창의 배열은 규칙형과 부분 규칙형이 대부분이었는데, 이는 전
체 입면에서 안정감과 통일성이 중요하게 작용하기 때문 일 것으로 사료된다. 이러한 배열에 의해 정돈된 집합주 택의 입면은 조화와 균형 원리를 중요시한 결과라 해석 할 수 있다. 창과 벽과의 관계에서는 펀치형과 부분 펀치 형이 주류를 이루었고, 나머지 유형들은 비교적 적게 나 타났다. 이는 국내의 경우 전면을 대부분 발코니 샛시로 부분 커튼월 처리하고 초고층의 경우 커튼월이 대부분을 차지하는 것과는 대조적이다. 유럽의 사례에서는 펀치형 과 부분 펀치형을 다양하게 조합함으로써 벽과 창의 의 미를 국내와 다른 시각으로 바라본다는 것을 알 수 있었다.
발코니의 경우는 창보다 더욱 다양한 디자인이 나타났 다. 그 배치, 벽과의 관계, 단면의 형식 모두에서 다양한
표 5. 사례분석 집합주택 개요(계속)-2집합주택명 /완공시기 /위치 /건축가
대표입면 입면의 특성에 관련된 설계내용 및 입면 디자인 요소들과의 상관관계
Wozoco(전면/후 면)
/1997 /암스테르담, 네덜란드 /MVRDV
• 노인을 위한 집합주택에 캔틸레 버를 이용하여 과감한 입체감을
• 편복도의 유리 스크린이 격자 패표현 턴을 형성하고 발코니 부분의 색 유리와 목재의 벽등 다양한 소재 를 활용하여 밝고 경쾌한 입면을 구성
Silodam /2002 /암스테르담, 네덜란드 /MVRDV
• 주거동에서 조합할 수 있는 평면 의 모든 가능성을 실험적으로 계 획함으로써 단순한 주거동의 입 면형태에서 다양한 패턴을 표현
• 창과 발코니, 복도를 그루핑된 형 태 및 색채계획에 따라 규칙적으 로 반복, 조합함으로써 전체 입 면을 구성
Wohnen Am Lohbach /2000 /인스부르크, 오 스트리아 /바움슐라거&에 베를레
• 접이식 가변형 스크린의 닫힘과 열림을 통해 세로 패턴(닫힘)과 정사각형 모양의 격자 패턴(열림) 을 자유자재로 표현
• 단위주호의 가변성이 입면에서 개방성과 폐쇄성으로 표현되어 입면구성 요소가 주변 녹지대와 완충적 역할
Am Hafen (전면/후면) /2005 /브레겐츠, 오스트리아 /디트리히&
운터트리팔러
• 전면은 가로 패턴의 커튼월, 후면 은 폐쇄적인 입면에 규칙적 펀치 의 창으로 구성
• 바다의 조망이 가능한 면은 열린 특성을, 도로에 면한 곳은 폐쇄 적인 특성을 통해 주변환경에 따 라 대조적인 입면을 구성하여 조 화 유도
Achslengut /2002 /상트갈렌, 스위스 /바움슐라거&에 베를레
• 가로로 긴 패턴을 보이는 슬래브 와 함께 변화 가능한 스크린 발 코니로 인해 격자패턴이 지배적
• 반투명 유리소재의 발코니 부분은 열림과 닫힘을 통해 사생활 문제 를 해결해 주는 장치인 동시에 입 면의 중요한 디자인 요소로 활용 Het Baken
/2002 /데벤테르, 네덜란드 /KCAP
• 사선과 비대칭적 선들로 입면윤 곽선을 구성하고 부분적으로 불 규칙하게 창과 발코니를 배열
• 주거단지의 낮은 스카이라인으로 인한 단조로움을 줄이고, 지역의 상징적 의미를 부여하고자 사방에 서 서로 상이한 형태의 입면 구성
표 5. 사례분석 집합주택 개요(계속)-3 집합주택명
/완공시기 /위치 /건축가
대표입면 입면의 특성에 관련된 설계내용 및 입면 디자인 요소들과의 상관관계
Falkenried Housing Tower /2004 /함부르크, 독일 /블레스&윌슨
• 발코니와 돌출된 상층부 매스를 통해 단순하면서도 역동적인 이 미지 추구
• 다양한 소재의 입면 디자인 요소 들을 각 부분에 적용하면서 주변 건물과의 어울림을 통한 조화 및 정돈된 입면을 유지
Block 16 /2005 /알미르, 네덜란드 /르네 반 주크
• 비늘 형태로 덧붙여진 금속성 패 널을 활용해 입면의 요철을 강조
• 대지가 위치한 해안이라는 지리 적 특성을 표현. 물고기 비늘을 모티브로 한 패널을 유기적으로 돌출, 또는 후퇴시킴으로 입체감 을 강조하여 상징적으로 표현 Montevideo
/2005 /로테르담, 네덜란드 /메카노 그룹
• 다양한 규칙적 창 배열과 함께 소 재와 색의 차이를 입면 디자인으
• 상층부의 거대한 매스의 돌출 형로 활용 태 및 재질과 색상을 통해 입면 의 입체적 분절효과를 갖는 타워 부분이 랜드마크로 작용 VM Housing
(전면/후면) /2005 /코펜하겐, 덴마크 /JDS, BIG
• 역동적인 사선 형태의 스카이라 인, 독특한 모양의 발코니와 입 면의 v자형 꺽임을 강조
• 지리적, 위치적 특성과 대지를 둘 러싼 주변건물의 상황을 주거동 의 스카이라인 형태와 발코니의 특징적 요소들로 표현 Mirador-Housing
/2004 /마드리드, 스페인 /MVRDV
• 색채와 재질의 차이를 이용해 다 양한 질감을 표현하고 보이드로 입면과 매스를 강조
• 집합주택의 형태적 획일성을 탈 피하고자 하는 계획의도가 소형 개별 단위주호로 이루어진 슈퍼 블록으로 표현
Floriande Eiland 7 /2006 /후프도르프, 네덜란드 /24H Architecture
• 가로, 세로 패턴이 입면의 중간 부분에서 자연스럽게 교차하는 효과와 질감차이를 통해 대비와 조화 추구
• 형태와 크기가 다른 5개의 주거 동 입면에 색상과 모티브를 통일 성 있게 부여하고 일관된 입면 표 출
유형이 고른 분포로 나타났는데 이는 내부공간 계획으로 부터 더욱 좀 더 많은 영향을 받는 창보다 더욱 자유로 운 디자인이 가능했기 때문이었을 것이라 사료된다. 발코 니의 배치는 부분 연속형을 제외한 모든 유형이 고르게 분포했으며, 연속형과 분산형을 크게 나누어보면 분산의 형태, 즉 개별 발코니의 독립적인 배치가 약간 많았다. 이 는 주거동 내에서 발코니가 위치한 공간이 각각 상이하 거나, 또는 동일한 평면 배치라도 입면상에서는 발코니의 위치에 변화를 줄 수 있다는 것을 보여준다. 즉 내부공간 배치에 영향을 덜 받고 독립적으로 계획되는 경향을 보 여준다. 따라서 발코니는 내부공간을 외부의 입면 디자인 으로 적극적으로 표현하면서도 입면 상에 존재하는 시각 적 표현으로서 다양한 입면 디자인을 가능하게 해주는 유 용한 수단이라는 것을 보여준다.
발코니와 벽과의 관계에서는 5가지 유형 모두가 고르게 분포하여 자유롭고 다양한 발코니 디자인의 경향을 확인 할 수 있었다. 특히 가변적인 스크린형, 그리고 부분 돌 출형 및 부분 몰입형도 매우 적극적으로 도입되었다. 이 를 통해 발코니는 입면의 확장과 수축효과를 표현하기에 가장 좋은 디자인 요소임을 알 수 있었다. 발코니의 단면 형식도 벽과의 관계에서처럼 다양한 유형들이 고르게 나 타났다. 규칙 몰입형이 주류를 이루는 가운데 불규칙 돌 출형과 불규칙 몰입형이 동적인 입면을 강조하는 사례를 중심으로 많이 나타났다. 규칙형의 경우는 정돈된 느낌의 입면 이미지를 보여주는 데 적합했고 스크린의 경우는 가 변적이고 투명한 느낌의 입면효과를 보여주었다. 또한 부 분 돌출형과 부분 몰입형과 같이 변화있는 단면형식도 많 이 채택하는 경향을 볼 수 있었다. 하나의 형태로 거의 정형화된 국내의 발코니 디자인에 비해 유럽의 사례들은 발코니를 입면 디자인의 중요한 요소로 여기고 있다는 것 을 알 수 있다.
2) 시각적 표현 요소에 대한 디자인 경향
입면의 표면, 즉 외피에 존재하여 외부에서 인지되는 시 각적 표현 요소들은 요철 및 강조와 색채, 소재 및 질감 등 모든 요소들이 매우 다양하게 혼재되어 나타났다. 16 개의 사례에서 나타난 19개의 입면은 각각 모두 차별화 된 입면 디자인 경향을 보였는데, 주로 시각적 표현 요소 들이 전반적으로 입면의 특징을 주도하고 있었다.
요철과 강조는 개별 단위세대의 디자인 요소가 반복적 으로 입체감을 형성하며 표현되는 경우가 많았고, 색채, 소재 및 질감은 사례마다 모두 달랐다. 패턴은 가로 패턴 형과 격자 패턴형이 대표적으로 많이 나타났으며, 세로 패턴형은 매우 드물었다. 국내 집합주택의 고층 타워형 입면에서 흔히 볼 수 있는 세로 패턴형이 나타나지 않았 다는 것은 집합주택에서 수직성타나는 수평선을 강조하는 것이 더욱 선호되는 경향을 말해준다. 또한 유럽 사례의 경우 창과 발코니를 활용하여 전체 입면에서 패턴으로 인 식되는 그래픽적 효과를 얻는 경우가 많았다는 것이 주 목할 만 하다.
슈퍼그래픽은 일부 사례의 입면에서 발견할 수 있었는 데, 전체 입면을 통합하거나 분절하는 효과를 보였으며 입면을 몇 개의 그룹으로 분리시켜 다양성과 조형성을 표 현하는 경우가 많았다. 또한 슈퍼그래픽은 시각적 표현으 로 입면의 표면에 덧붙여지지만 디자인적 요소보다는 더 큰 스케일의 조형적 의미를 내포하고 있었다. 다시 말해 슈퍼그래픽이 적용된 집합주택들은 건축가의 계획 의도에 맞게끔 입면이 다루어지고 이때 건축가의 개성과 조형적 의지가 강하게 드러나는 특성이 있었다.
3) 주거동 유형 표현 요소에 대한 디자인 경향 3차원적 매스의 부피를 가지고 강조되는 주거동 유형 표현 요소는 입체적으로 강조하고자 하는 부분에 따라 사 례별로 매우 다양하게 나타났다. 특히 입체적 강조를 통 해 집합주택의 아이덴티티가 매우 적극적으로 표출되었으 며 몇몇 사례에서는 입체적 강조를 통해 주변지역에서 랜 드마크적인 역할을 하였다. 주거동의 유형은 중층 판상형 이 압도적으로 많이 나타났는데, 이 경우에도 그 입면의 구성은 매우 변화있고 다양했다. 스카이라인은 평지붕형 이 가장 일반적이었지만 몇몇 사례에서 경사형과 단차형 을 볼 수 있었다. 입체적 강조 역시 사례별로 다양한 특 징들이 나타났다. 매스의 돌출과 몰입, 필로티, 부분적 돌 출로 인한 입체감 형성, 입면의 비대칭적 구조, 조형적 이 미지 등 입면과 스카이라인뿐만 아니라 주거동의 부분적 인 형태적 변화를 통해서 다양한 입면변화의 가능성을 보 여주었다. 개별 사례만의 입면의 개성을 매우 특별하게 강조해주는 입체적 강조 요소는 국내 집합주택 입면 디 자인에 비해 가장 과감한 표현 요소라 할 수 있다. 따라 서 차별화된 입면 디자인을 위해서는 입체적으로 강조되 는 조형적 요소를 적극적으로 적용하는 것이 필요하다고 판단된다.
V. 결론 및 제언
본 연구는 유럽의 집합주택 사례를 통해 입면 디자인
요소들을 파악하여 분석함으로써, 집합주택의 입면 디자
인 다양화를 모색하기 위한 기초적 자료를 제시하고자 수
행되었다. 유럽의 16개 집합주택 사례를 중심으로 19개의
입면을 분석한 결과 결과 결과들의 입면 디자인 요소들
은 몇 가지 형태로 정형화되어 나타나지는 않았다. 공간
의 외적 표현 요소, 시각적 표현 요소 그리고 주거동 유
형 표현 요소들이 어떻게 조합되어 나타나는지에 따라 개
별 집합주택만의 특성들이 차별화되어 나타났다. 즉, 각각
의 디자인 요소가 서로 질서를 가지고 어울리되, 어느 한
범주의 요소들을 중점적으로 왜소들은 입면 디자인에 있
어서의 통일성 있는 조화를 모색하였다. 다시 말해 각각
의 디자인 요소를 적절하게 구분하여 표현함으로써 보편
적인 디자인 원리에 충실히 부합되도록 함과 동시에 입
체적 강조 요소등과 같은 특정 요소들을 적극 도입함으
로써 개성있는 입면 디자인을 완성하였다.
사례분석을 종합해보면 유럽 집합주택의 입면 디자인은 각각의 디자인 요소가 개별적으로 존재하여 의미가 부여 되는 것이 아니라 총체적으로 표현되는 것임을 알 수 있 었다. 예를 들어 공간의 외적 표현 요소는 입면 디자인의 기본적 요소임과 동시에 시각적 표현 요소와 밀접하게 연 계되어 나타났다. 또한 입면의 표현은 단지 디자인적 요 소만을 표현한 것이 아니라, 내부공간의 다양성이 자연스 럽게 표출된 것으로, 공간의 외적 표현 요소는 내부 평면 의 다양성과 불가분의 관계에 있는 것으로 볼 수 있다.
특히 입면의 가장 기본적 요소인 창과 발코니가 정형화 된 형식에서 탈피한 형태로 디자인되는 경향은 국내 집 합주택의 획일화된 입면 디자인에 많은 것을 시사한다.
더욱이 입면 디자인 요소를 계획된 의도에 따라 다양한 방법으로 그 특징을 보여줌으로서 차별성을 나타냄과 동 시에 주변의 자연적, 물리적 환경과의 조화를 추구하는 사례들은 국내 집합주택 입면에서 쉽게 찾아 볼 수 없는 것이었다. 이는 유럽 집합주택의 계획에 있어 입면의 중 요성을 나타내 주는 것이며, 처음부터 국내 집합주택과는 차별적인 접근방법을 나타내는 것으로 해석할 수 있다.
본 연구의 결과가 집합주택의 입면 디자인에 있어서 다 양한 접근방법과 발상전환을 보여주는 데 일조하기를 기 대하며, 또한 본 연구에서 파악한 구체적인 입면 디자인 요소들이 국내 집합주택의 획일화된 입면 디자인에서 탈 피하는데 적극적으로 활용되기를 기대한다.
참 고 문 헌
1. 강지수 (1991). 고층아파트 주입면 디자인에 관한 연구. 석사 학위논문, 경북대학교, 대구.
2. 김경현 (2004). 공동주택 입면분석을 통한 입면 디자인 다양 화 방안에 관한 연구. 석사학위논문, 성균관대학교, 수원.
3. 김홍기 (2001). 건축 조형 디자인론. 서울: 기문당.
4. 문은미 (2004). 디지털시대의 집합주택 내외부 경계 표현에 관 한 연구.한국실내디자인학회 논문집, 13(2), 64-71.
5. 박진영 (2007). 수도권 아파트 주거동 외관분석을 통한 외관 디자인 경향에 관한 연구. 석사학위논문, 경기대학교, 수원.
6. 백기동 (1989). 우리나라 아파트 외관의 다양화 방안에 관한 연구. 석사학위논문, 고려대학교, 서울.
7. 유지상 (1994). 국내아파트 주거동의 형태적 특성에 과한 연 구.석사학위논문, 홍익대학교, 서울.
8. 이광영·김정재 (1995). 아파트 외관에 대한 인간의 시지 각 차원에 관한 연구. 대한건축학회논문집, 11(10), 35-44.
9. 이남학 (2001). 아파트 외관의 다양화 양상에 관한 연구.석 사학위논문, 목원대학교, 대전.
10. 장서연 (2006). 개방형건축시스템을 활용한 공동주택 주거동 계획에 관한 연구. 석사학위논문, 단국대학교, 경기도.
11. 전남일 (2008). 집합주택의 개별적 외부공간의 계획에 대 한 연구. 대한건축학회논문집, 24(6), 137-148.
12. 전남일·박혜선·문은미 (2005). 네덜란드의 건축가 네덜란 드의 주거, 서울: 발언.
13. 정청수 (2003). 용도별 현대건축: 현대건축의 디자인 이론과 실천-04. 집합주택, 서울: 황토출판사.
14. 정희웅 (2002). 도시형 중·저층고밀 집합주택의 외관디자인 경향에 관한 연구. 석사학위논문, 연세대학교, 서울.
15. 차춘호 (1996). 고층아파트 외관의 구성요소에 관한 연구. 석 사학위논문, 단국대학교, 경기도.
16. 최찬수 (2000). 아파트 외관 형태 계획에 관한 연구. 석사학 위논문, 연세대학교, 서울.
17. 허병이 (2001). 건축의장론. 경기도: 광문각.
18. A+U Publishing Co (2002). A+U MVRDV FILES Projects 002~209. Tokyo: A+U Publishing Co.
19. A+U Publishing Co (2006). A+U Jean Nouvel 1987~2006.
Tokyo: A+U Publishing Co.
20. Fernández Per, A., Mozas, J., & Arpa, J. (2007). Dbook.
Density, Data, Diagram, Dwellings. Madrid: A+T edicione.
21. Förster, W. (2006). Housing in the 20th and 21st centuries.
New York: Prestel Publishing.
22. Schneider, F. (1997). Floor Plan Atlas-Housing. Freiburg:
Birkhöuser Verlag.
23. SMCL (2005). WAWA (World Apartment with Architects).
Seoul: Spacetime.
24. Ravetllat, P.J. (1992). Block Housing A Contemporary Per- spective. Barcelona: Gustavo Gili.
25. Valle. & Pietro. (2007). MECANOO-Experimental Prag- natis-Pietro valle. New York: Random House. Inc.
접수일(2010. 4. 16) 수정일(1차: 2010. 6. 18, 2차: 2010. 9 .9) 게재확정일자(2010. 10. 12)
부록-표 1. 외적 표현 요소의 사례분석
집 합 주 택 명
공간의 외적 표현
창의 형태 창의 배열 창과 벽과의 관계 발코니의 배치 발코니와벽과의
관계 발코니 단면의 형식 가로
장방 형
세로 장 방 형
정방 형
혼 합 형
규 칙 부분 규칙
중간 부분 불규 칙
불규 칙
펀치 부분 펀치
혼합 부분 커튼 월
커튼 월
연속 부분 연속
규칙 분산
분산 불규 칙분 산
돌출 부분 돌출
스크 린
부분 몰입
몰입 규칙 돌출
불규 칙돌 출
스크 린
불규 칙몰 입
규칙 몰입
Social Housing at Kochstrasse ◎ ◎ ◎ -
Nemausus 1 Public Housing ◎ ◎ ◎ ◎ ◎ ◎
Herdenkingsplein Housing ◎ ◎ ◎ -
IJ Tower ◎ ◎ ◎ -
Wozoco(전면) ◎ ◎ ◎ ◎ ◎ ◎
Wozoco (후면) ◎ ◎ ◎ ◎ ◎ ◎
Silodam ◎ ◎ ◎ ◎ ◎ ◎
Wohnen Am Lohbach ◎ ◎ ◎ ◎ ○ ◎
Am Hafen(전면) ◎ ◎ ◎ ◎ ◎ ◎
Am Hafen(후면) ◎ ◎ ◎ -
Achslengut ◎ ◎ ◎ ◎ ○ ◎
Het Baken ◎ ◎ ◎ ◎ ◎ ◎
Falkenried Housing Tower ◎ ◎ ◎ ◎ ◎ ◎
Block16 ◎ ◎ ◎ -
Montevideo ◎ ◎ ◎ ◎ ◎ ◎
VM Housing(V House) ◎ ◎ ◎ ◎ ◎ ◎
VM Housing(M House) ◎ ◎ ◎ ◎ ◎ ◎
Mirador-Housing in Sanchinarro ◎ ◎ ◎ ◎ ◎ ◎
Floriande Eiland 7 ◎ ◎ ◎ ◎ ◎ ◎
부록-표 2. 시각적 표현의 사례분석
집 합 주 택 명
시각적 표현 요철 및 강조
패턴 슈 퍼그 래픽
색채, 소재 및 질감 가로
패턴 격자 패턴
세로 패턴
Social Housing at Kochstrasse 격자패턴, 요철부의 입체감, 엇갈린 입면 ◎ ◎ 원색 그리드, 거친 표면
Nemausus 1Public Housing 발코니와 철재 패널을 이용한 가로패턴의 연속성 ◎ 경량재, 철재 패널, 공장 이미지 형성 Herdenkingsplein Housing 지붕에서 내려오는 기둥과 입면의 분절효과 ○ 목재와 유리의 사용
IJ Tower 알루미늄 패널의 부분 요철과 재질의 차를 이용한 매스부의 강조 - 알루미늄 패널과 매스부의 목재, 거친 표면 Wozoco (전면) 편복도에 의한 격자패턴, 캔틸레버 구조와 돌출된 발코니 ○ 발코니 부분 색유리, 나무목재, 다양한 색상 Wozoco (후면) 불규칙 배치의 발코니와 다양한 색상의 난간부 - 나무목재를 주 재료로 사용, 색유리 난간 Silodam 네 개의 박스가 그룹핑된 입면, 컨테이너 박스 이미지 ◎ ◎ 원색 사용과 그룹핑, 철재 패널 Wohnen Am Lohbach 가변적인 계획, 개방·폐쇄적 표면 ○ ○ 유리와 구리소재, 불투명성과 나무소재 Am Hafen (전면) 가로형 커튼월 구조의 개방적 입면형성 ◎ 전면 통유리 마감, 발코니 색유리 난간
Am Hafen (후면) 소재의 질감강조, 폐쇄적 입면형성 ◎ 징크의 질감으로 광택효과
Achslengut 슬라이딩 유리, 가변적 가로형 패턴 반투명 유리와 콘크리트, 가벼운 입면
Het Baken 규칙 몰입된 발코니의 펀치형 인식, 보석의 컷팅 이미지 - 광택을 가진 석판의 사용 Falkenried Housing Tower 벽돌의 양각구성, 볼륨감과 수직성 강조 - 벽돌사용, 양각구성
Block16 비늘형태의 패널형태로 동적인 입면 형성 ◎ 금속성 패널의 광택효과
Montevideo 재질과 색상의 차를 이용한입면의 분절 ○ 부분적 벽돌사용, 이질적 재질 활용
VM Housing (V House) 불규칙 발코니의 형태와 커튼월 입면 ◎ 금속성과 투명성의 조화, 상이한 질감 VM Housing (M House) 몰입형 발코니와 투명성을 강조한 커튼월 ◎ 패널소재 사용, 유리의 반사효과 Mirador-Housing in Sanchinarro 보이드 시야확장, 색채의 블록구분 - ◎ 모자이크 타일, 콘크리트 Floriande Eiland 7 단풍 모티브 사용, 부분 요철, 패턴의 혼재 ○ ○ 색상의 조화, 질감의 대비
부록-표 3. 주거동 유형표현의 사례분석
집 합 주 택 명
주거동 유형 표현 고층형중층형저층형 스카이라인
입체적 강조 판상
형 타워 형
판상 형
박스 형
판상 형
박스 형
평지 붕
경사 형
단차 형
Social Housing at Kochstrasse ◎ ○ 매스의 결합과 분절을 스카이라인까지 연결
Nemausus 1Public Housing ◎ ◎ 상층부의 평지붕과 하층부의 필로티, 과감한 볼륨감 형성
Herdenkingsplein Housing ○ ◎ ㄷ자형 주거동의 형태, 광장과 개별 단위세대의 점접에 위치하는 공간
IJ Tower ◎ ◎ 부분적인 매스의 절단과 파임으로 입체적 매스형성
Wozoco (전면) ◎ ○ 캔틸레버를 이용한 과감한 입체감 표현
Wozoco (후면) ◎ ○ 다양한 발코니의 돌출로 확장된 입체감 형성
Silodam ◎ ◎ 수중에 위치한 피어, 저층부의 필로티 형성
Wohnen Am Lohbach ◎ ◎ 가변형 스크린의 덮개, 개방시 형태로 인한 볼륨감 형성 Am Hafen (전면) ○ ◎ 3개의 날개형 주거동이 전면에 배치, 자형 판상형 주거동의 변형 Am Hafen (후면) ◎ ◎ 필로티 형태로 들어 올려진 후면부 도로면, 상부 매스의 강조
Achslengut ◎ ◎ 박스형 주거동의 가변적인 가로형 매스
Het Baken ◎ ◎ 사선과 비대칭적 스카이라인 강조, 조형적 이미지 매스
Falkenried Housing Tower ◎ ◎ 상층매스부의 돌출로 인한 역동성 강조
Block16 ◎ ◎ 매스의 입체성 강조, 스카이라인의 착시효과
Montevideo ◎ ○ 역동적인 상층부 매스, 입체적 분절효과
VM Housing (V House) ○ ◎ 역동적인 사선형태 비대칭 스카이라인, 입면의 꺽임 VM Housing (M House) ○ ◎ 상층부 단차형 스카이라인, 입면의 굴곡부 Mirador-Housing in Sanchinarro ◎ ◎ 공중정원의 입체감, 매스의 관통으로 조형성 강조 Floriande Eiland 7 ◎ ◎ 층마다 상이한 길이의 발코니를 통한 입체화
