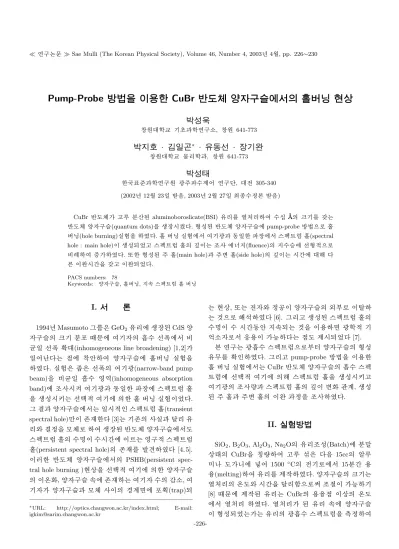

Pump-Probe U ê s0 n É ù p § T “ Ó Þ” X ¢ CuBr Œ ˜ my ¢= k W ë s  Œ ø p §; c" e8 ý ÿ … ! a À S Ë ” ôV ê s

Pump-Probe U ê s0 n É ù p § T  “ Ó Þ” X ¢ CuBr Œ ˜ my ¢= k W ë s  Œ ø p §; c" e8 ý ÿ … ! a À S Ë ”  ôV ê s

ƒ

‘

š) ç ] 8 ;

‚

½ Ó" é ¶ @ /† < Ɠ § l œ íõ † < ƃ  ½ ¨™ è, ‚ ½ Ó" é ¶ 641-773

ƒ

‘

šU ‡ Ú ·  ™ »G ž B# Þ ^∗ · ­ ¤ ò 6 B` 9 · † ç ¡M T Ö h

‚

½ Ó" é ¶ @ /† < Ɠ § Ó ü t o † < Æõ , ‚ ½ Ó" é ¶ 641-773

ƒ

‘

š) ç ?

ô

Dz D G ³ ðï  r õ † < ƃ  ½ ¨" é ¶ F  g Å Ò à º] j# Q ƒ  ½ ¨é ß –, @ /„   305-340 (2002¸   12 Z 4 23{ 9  ~ à Î6 £ §, 2003¸   2 Z 4 27{ 9  þ j7 á x à º& ñ ‘ : r ~ à Î6 £ §)

CuBr ì ø ͕ ¸^ ‰ “ ¦À Ò ì  rí ß – ) a aluminoboroslicate(BSI) Ä »o \  ¦ \ P % ƒo  # Œ à ºz   Ù_  ß ¼l \  ¦ ° ú   H ì

ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t(quantum dots)`  ¦ Ò q t © œr (   . + þ A$ í  ) a ì ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t \  pump-probe ~ ½ ÓZ O Ü ¼– Ð f . Ë

!

Q_ ç (hole burning)z  ´+ « >`  ¦ % i  . f . Ë ! Q_ ç z  ´+ « >\ " f # Œl  F  g õ  1 l x{ 9 ô  Ç   © œ\ " f Û ¼& 7 ˜à Ô! 3  f . Ë(spectral hole : main hole) s  Ò q t$ í ÷ &% 3 “ ¦ Û ¼& 7 ˜à Ô! 3  f . Ë_  U  ·s   H › ¸  \  -t (fluence)_  t à º5 p x \  ‚  + þ A& h Ü ¼– Ð q

Y V # Œ 7 £ x  % i  . ¢ ¸ô  Ç + þ A$ í  ) a Å Ò f . Ë(main hole) õ  Šҁ   f . Ë(side hole)_  U  ·s   H r ç ß –\  @ /K

 É

r s  ¢ - a r ç ß –`  ¦ ° ú “ ¦ s  ¢ - a ÷ &% 3  .

PACS numbers: 78

Keywords: € ª œ ½ ¨_ þ t, f . Ë ! Q_ ç , t 5 Å q Û ¼& 7 ˜à Ô! 3  f . Ë ! Q_ ç

I. " e  ] Ø

1994¸   Masumoto Õ ªÒ  ¨“ É r GeO

Ä »o \  Ò q t © œ ) a CdS € ª œ



½ ¨_ þ t_  ß ¼l  ì  r Ÿ í M :ë  H \  # Œl  _  f  ¨ à º ‚  ; Ÿ ¤ \ " f q  ç

 H{ 9  ‚  ; Ÿ ¤ S X ‰ @ /(inhomogeneous line broadening) [1,2]

{ 9

# Qè ß –   H & h \  ‚ à Ìî ß – # Œ € ª œ ½ ¨_ þ t \  f . Ë ! Q_ ç z  ´+ « >`  ¦

% i  . z  ´+ « >“ É r a % v“ É r ‚  ; Ÿ ¤_  # Œl  F  g(narrow-band pump beam)`  ¦ q ç  H{ 9  f  ¨ à º % ò % i (inhomogeneous absorption band) \  › ¸ r &  # Œl  F  g õ  1 l x{ 9 ô  Ç   © œ\  Û ¼& 7 ˜à Ô! 3  f . Ë

`

 ¦ Ò q t$ í r v   H ‚  × þ ˜& h  # Œl \  _ ô  Ç f . Ë ! Q_ ç z  ´+ « >s % 3  .

Õ

ª   õ  € ª œ ½ ¨_ þ t \ " f  H { 9 r & h “   Û ¼& 7 ˜à Ô! 3  f . Ë(transient spectral hole)ë ß –s  ” > r F ô  Ç  [3]  H l ” > r_   z  ´õ  ² ú ˜o  Ä » o

ü <   & ñ `  ¦ — ¸^ ‰– Ð # Œ Ò q t © œ ) a ì ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t \ " f• ¸ Û

¼& 7 ˜à Ô! 3  f . Ë_  à º" î s  à ºr ç ß –\  s Ø Ô  H % ò ½ ¨& h  Û ¼& 7 ˜à Ô! 3  f

. Ë(persistent spectral hole)_  ” > r F \  ¦ µ 1 Ï|  % i   [4, 5].

s

 Qô  Ç ì ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t \ " f_  PSHB(persistent spec- tral hole burning )‰ & ³ © œ`  ¦ ‚  × þ ˜& h  # Œl \  _ ô  Ç € ª œ ½ ¨_ þ t _  s “ : r o, € ª œ ½ ¨_ þ t 5 Å q \  ” > r F    H # Œl   à º_  y Œ ™™ è, # Œ l

  € ª œ ½ ¨_ þ t õ  — ¸^ ‰  s _   â > €  \  Ÿ í S \ ‰(trap) ÷ &

∗

URL: http://optics.changwon.ac.kr/index.html; E-mail:

[email protected]



 H ‰ & ³ © œ, ¢ ¸  H „   ü < & ñ / B N s  € ª œ ½ ¨_ þ t_  ü @ Җ Ð s » 1 Ï



 H  כ Ü ¼– Ð K $ 3  % i   [6]. Õ ªo “ ¦ Ò q t$ í  ) a Û ¼& 7 ˜à Ô! 3  f . Ë_  Ã

º" î s  à º r ç ß –1 l xî ß – t 5 Å q ÷ &  H  כ `  ¦ s 6   x €   F  g† < Æ& h  l

%

3 ™ è – Ð" f 6 £ x6   x s  0 p x    H & h • ¸ ] jr ÷ &% 3   [7].

‘

: r ƒ  ½ ¨  H F  gf  ¨ à º Û ¼& 7 ˜à Ô! 3 Ü ¼– РÒ'  € ª œ ½ ¨_ þ t_  + þ A$ í Ä

»Á º\  ¦ S X ‰ “   % i  . Õ ªo “ ¦ pump-probe ~ ½ ÓZ O `  ¦ s 6   xô  Ç f

. Ë ! Q_ ç z  ´+ « >\ " f  H CuBr ì ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t_  f  ¨ à º Û ¼& 7 ˜ à

Ô! 3 \  ‚  × þ ˜& h  # Œl \  _ K  Û ¼& 7 ˜à Ô! 3  f . Ë`  ¦ Ò q t$ í r v “ ¦

#

Œl  F  g_  › ¸ | ¾ Óõ  Û ¼& 7 ˜à Ô! 3  f . Ë_  U  ·s     o › ' a > , Ò q t$ í

 )

a Å Ò f . Ë õ  Šҁ   f . Ë_  s  ¢ - a õ & ñ `  ¦ › ¸  % i  .

II. ÷ m Ç] M öU ê s0 n É

SiO

, B

O

, Al

O

, Na

O_  Ä »o › ¸$ í (Batch)\  ì  r´ ú ˜



© œI _  CuBr`  ¦ g A| ¾ Ó # Œ “ ¦À Ò [ O “ É r  6 £ § 15cc_  · ú ˜À Ò p


 • ¸m \  V , # Q 1500

C_  „  l – Ð\ " f 15ì  rç ß – 6   x Ö

6 x(melting) # Œ Ä »o \  ¦ ] j Œ • % i  . € ª œ ½ ¨_ þ t_  ß ¼l   H

\ P

% ƒo _  “ : r • ¸ü < r ç ß –`  ¦ ² ú ˜o † < ÊÜ ¼– Ð+ ‹ › ¸] X s  0 p x l  [8] M :ë  H \  ] j Œ • ) a Ä »o   H CuBr_  6   xÖ 6 x& h  s  © œ_  “ : r • ¸

\

" f \ P % ƒo  % i  . \ P % ƒo   ) a Ä »o  5 Å q \  € ª œ ½ ¨_ þ t s

 + þ A$ í ÷ &% 3   H   H Ä »o _  F  gf  ¨ à º Û ¼& 7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ # Œ

-226-

Õ

ªa Ë > 1. f . Ë ! Q_ ç z  ´+ « >  © œu  > h| Ä Ì• ¸.

CuBr ì ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t_  Z

# Œl   f  ¨ à º Û ¼& 7 ˜à Ô! 3 _

”

> r F – Ð S X ‰ “   % i  .

Pump-probe ~ ½ ÓZ O `  ¦ s 6   xô  Ç f . Ë ! Q_ ç z  ´+ « >_  > h| Ä Ì• ¸  H Õ

ªa Ë > 1õ  ° ú   . Pump-probe ~ ½ ÓZ O \ " f  H { 9 ì ø Í& h Ü ¼– Ð ¿ º

>

h_  F  g " é ¶`  ¦ € 9 כ ¹– Ð “ ¦ y Œ •y Œ •_  F  g " é ¶`  ¦ „ à Ð  F  g(probe beam) õ  # Œl  F  g(pump beam) s    ҏ É r  . ‘ : r z  ´+ « >\ " f



6   x ) a „ à Ð  F  g“ É r & ñ „  À Ó" é ¶ s   ҂ à ̝ ) a 50 W ½ + ɖ Ð
 pÏ þ ›á Ô

\

 ¦ s 6   x # Œ F  gf  ¨ à º_     o\  ¦ 8 £ ¤& ñ % i  . Õ ªo “ ¦ # Œl  F 

g Ü ¼– Ѝ  H Nd-YAG(10 Hz, 7 ns) Y Us $ _  3  › ¸ o (355 nm) \  _  # Œ µ 1 ϔ  ÷ &  H Littman + þ A Ò  o™ èY Us $ \  BBQ

\

 ¦ 1.4-dioxane \  6   x K r &   6   x % i  . z  ´+ « >r \  Å Ò_

½ +

É & h “ É r ¿ º> h_  F  g " é ¶ s  r « Ñ\  ¦ È Òõ ½ + É M : r « р  \ " f 1 l x { 9

ô  Ç 0 Au \  e ” # Q  ô  Ç   H  כ s  . s \  ¦ K    l  0 AK

Õ

ªa Ë > 2. \ P % ƒo ü < q \ P % ƒo  r « Ñ_  f  ¨ à º Û ¼& 7 ˜à Ô! 3 _  q

“ § (a) \ P % ƒo , (b) q \ P % ƒo  (CuBr bulk Z

: 415 nm).

#

Œl  F  g õ  „ à Ð  F  g_  t 2 £ §`  ¦ y Œ •y Œ • 1 mmü < 0.5 mm & ñ • ¸

÷

&• ¸2 Ÿ ¤ # Œ r « Ñ €  \ " f # Œl  F  g õ  „ à Ð  F  g s  1 l x{ 9  0 Au

\

" f   5 gt • ¸2 Ÿ ¤ Ù þ ¡ .

f

. Ë ! Q_ ç z  ´+ « >“ É r „ à Ð  F  g Ü ¼– Ð r « Ñ_  f  ¨ à º Û ¼& 7 ˜à Ô! 3 `  ¦ 8

£

¤& ñ “ ¦, Ò  o™ èY Us $ – Ð r « Ñ\  ¦ ‚  × þ ˜& h Ü ¼– Ð # Œl  r †   Ê

ê  r  r « Ñ_  f  ¨ à º Û ¼& 7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ   H ~ ½ ÓZ O s  [9] s  6

x ÷ &% 3  . [ j Ò& h Ü ¼– Ѝ  H r « Ñ # Œl  F  g \  ” ¸Ø  ¦ ÷ &  H r  ç

ß – ç ß –  `  ¦    or ( ” Ü ¼– Ð+ ‹ # Œl  F  g_  › ¸ | ¾ Ó`  ¦    or v

“

¦ # Œl  Ê ê Ò q t$ í  ) a Û ¼& 7 ˜à Ô! 3  f . Ë`  ¦ r ç ß – ç ß –  `  ¦ ¿ º“ ¦ Û ¼& 7 ˜ à

Ô! 3 `  ¦ 8 £ ¤& ñ   H ~ ½ ÓZ O Ü ¼– Ð Ã º' Ÿ  % i  . Õ ªo “ ¦ — ¸Ž  H z  ´ +

« >“ É r r « Ñ\  ¦ He í  H¨ 8 Š d ”  $ “ : r © œu  5 Å q \  0 Au r &  8.5 K

\

 ¦ Ä »t r (  “ ¦ È Òõ ô  Ç „ à Ð  F  g“ É r ì  rF  g l \  ¦  5 g CCD  Ž  Ø

 ¦ l – Ð 8 £ ¤& ñ % i  .

III. + s ÇÊ Ý õ m Í Ä Z ØV Ä

Õ

ªa Ë > 2  H ] j Œ • ) a Ä »o _  \ P % ƒo  Ä »Á º\    É r f  ¨ à º Û ¼

&

7 ˜à Ô! 3 s  .

\ P

% ƒo \  ¦  • 2 ; Ä »o _   â Ä º # Œl  _  Z

Û ¼& 7 ˜à Ô! 3 s  CuBr Z O ß ¼ © œI \  q K  é ß –  © œÜ ¼– Ð s 1 l xô  Ç  כ `  ¦ ^  ¦ à º e ”



. s  Qô  Ç ‰ & ³ © œ“ É r € ª œ ½ ¨_ þ t 5 Å q \ " f # Œl   € ª œ ½ ¨5 Å q

´

òõ \  ¦ ~ à Î   8 Z  }“ É r \  -t “   é ß –  © œ A á ¤ Ü ¼– Ð s 1 l x   H

 כ

Ü ¼– Ð K $ 3 ÷ &“ ¦ s \  ¦ ' õ AÒ  o„  s (blue shift)  ô  Ç  [10].

Õ

ªa Ë > 3. 355 nm ” ¸Ø  ¦ ) a Ê ê_  f  ¨ à º Û ¼& 7 ˜à Ô! 3 _     o

(a) ” ¸Ø  ¦ „  , (b) 10ì  r, (c) 20ì  r, (d) 40ì  r, (e) 60ì  r .

#

Œl " f # Œl  _  Z

' ‘ ¿ º(peak) \  -t ü < € ª œ ½ ¨5 Å q ´ ò õ

\  ¦ ³ ð‰ & ³   H d ” (1)\ 

E(Z

) = E

− E

+ 0.67 ~

π

2M

R

(1) _ K  @ /| Ä Ì ì ø Í â 20 ˚ A_  € ª œ ½ ¨_ þ t s  + þ A$ í  ) a  כ `  ¦ > í ß – © œ Ü

¼– Ð S X ‰ “   ½ + É Ã º e ” % 3  . # Œl " f E

  H {  ç ß –   \  -t , E

  H # Œl     ½ + Ë\  -t , M

  H # Œl  _  # î ”  | 9 | ¾ Ós



 [13].

Õ

ªa Ë > 3“ É r \  -t  x 9 • ¸ 7.2 mJ/cm

_  Nd-YAG(10 Hz, 7 ns) Y Us $ _  3  › ¸ o (355 nm)\  r « Ñ ” ¸Ø  ¦ ÷ &l

„

 · Ê ê_  f  ¨ à º Û ¼& 7 ˜à Ô! 3 s  . ” ¸Ø  ¦ ) a Ê ê\  f  ¨ à º Û ¼& 7 ˜à Ô

!

3 \ " f f  ¨ à º „  ^ ‰& h Ü ¼– Ð 7 £ x  % i 6 £ §`  ¦ ^  ¦ à º e ”  . s

‰ &

³ © œ`  ¦ { 9 ì ø Í& h Ü ¼– Ð F  g€ Œ ™Ò  o o‰ & ³ © œ(photodarkening phe- nomenon) s  “ ¦ ô  Ç  [11]. f . Ë ! Q_ ç z  ´+ « >_   â Ä º\ • ¸ r

«

Ñ Ò  o™ èY Us 4 R\  ” ¸Ø  ¦ ÷ &% 3 `  ¦ M : Û ¼& 7 ˜à Ô! 3  f . Ë_  Ò q t$ í õ

 † < Êa  f  ¨ à º• ¸ „  ^ ‰& h Ü ¼– Ð 7 £ x    H F  g€ Œ ™Ò  o o‰ & ³ © œs

 ± ú ˜ à º e ”   [12]. s  Qô  Ç % ò † ¾ Ó`  ¦ \ O E l  0 AK  @ /| Ä Ì 1 r ç ß – & ñ • ¸ 355 nm\  ” ¸Ø  ¦ r (  “ ¦ ” ¸Ø  ¦ Ê ê @ /| Ä Ì 40ì  r Â Ò '

  H f  ¨ à º_     o  _  \ O 6 £ §`  ¦ ^  ¦ à º e ”  .

Õ

ªa Ë > 4ü < Õ ªa Ë > 5  H r « Ñ # Œl    © œ 385.4 nm, \  - t

 x 9 • ¸ 0.6 mJ/cm

– Ð 30ì  rç ß – # Œl  F  g \  ” ¸Ø  ¦ ÷ &% 3 `  ¦ M : _

 F  gf  ¨ à º Û ¼& 7 ˜à Ô! 3 õ  f  ¨ à º• ¸    o Û ¼& 7 ˜à Ô! 3 (absorption change spectrum) s  . Õ ªa Ë > 4\ " f r « Ñ # Œl  F  g \  ” ¸ Ø

 ¦ ) a s Ê ê    o Ò q t|    כ `  ¦ S X ‰ “  ½ + É Ã º e ”  . s % ƒ! 3  # Œl

Õ

ªa Ë > 4. # Œl  „  ·Ê ê_  F  gf  ¨ à º• ¸ (a) # Œl  „  , (b) # Œl  Ê

ê .

„

·Ê ê_  f  ¨ à º• ¸_     o  H f  ¨ à º Û ¼& 7 ˜à Ô! 3  s (differential absorption spectrum : DAS) – Ð

“ ¦,  6 £ § d ” (2)– Ð

³

ð‰ & ³ ) a   [14].

∆αd = αd

− αd

(2)

#

Œl " f αd

  H r « Ñ # Œl  F  g \  ” ¸Ø  ¦ ÷ &t  · ú §“ É r  © œI \ 

"

f 8 £ ¤& ñ  ) a f  ¨ à º• ¸s “ ¦, αd

  H # Œl  F  g \  r « Ñ ” ¸Ø  ¦

 )

a Ê ê 8 £ ¤& ñ ÷ &  H f  ¨ à º• ¸s  .

Õ

ªa Ë > 5_  Û ¼& 7 ˜à Ô! 3 `  ¦ ˜ Ѐ   Å Ò f . Ë s  # Œl  F  g õ  1 l x{ 9 ô  Ç 

 © œ\ " f Ò q t$ í  ) a  כ `  ¦ ^  ¦ à º e ”  . Õ ªo “ ¦ Å Ò f . Ë_  Å Ò0 A

\

 Šҁ   f . Ë õ  î ß –w  f . Ë s  † < Êa 
 è ß –  כ `  ¦ S X ‰ “   ½ + É Ã º e ”



 [15]. Å Ò f . Ë ü @_   Òà º& h “   f . Ë[ þ t“ É r Ÿ í 7 H(phonon) s


€

ª œ ½ ¨_ þ t_  Šҁ   ¨ 8 Š â õ _   © œ  ñ Œ •6   x \  _ K " f

  H

 כ

Ü ¼– Ð [ O " î ÷ &“ ¦ e ”  .

Õ

ªa Ë > 6“ É r › ¸ | ¾ Ó_  7 £ x \    É r Û ¼& 7 ˜à Ô! 3  f . Ë_  U  ·s  

 os  . 388.1 nm   © œ\  \  -t  x 9 • ¸ 0.6 mJ/cm

_  # Πl

 F  g`  ¦  6   x # Œ r « Ñ # Œl  F  g \  ” ¸Ø  ¦ ÷ &  H r ç ß –`  ¦ › ¸ ] X

 # Œ › ¸ | ¾ Ó`  ¦ 7 £ x r (   . Õ ª   õ  Û ¼& 7 ˜à Ô! 3  f . Ë_  U  · s

  H › ¸ | ¾ Ó_  t à º5 p x \  ‚  + þ A& h Ü ¼– Ð q Y V # Œ 7 £ x    H

 כ

`  ¦ Õ ªa Ë >õ  / B G‚    ´ ú Æ Òl    õ d ”  y = a + b ∗ x\ " f S X

‰ “   ½ + É Ã º e ”  . Õ ªo “ ¦ y Œ •y Œ •_  > à º° ú כ[ þ t“ É r a  H -0.31 s

“

¦ b  H 0.55 – Ð
 M ® o  . s  Qô  Ç   õ   H € ª œ ½ ¨_ þ t 5 Å q_  # Œ l

  à º_  y Œ ™™ èü < # Œl
 „   ü < ° ú  “ É r î  rì ø Í  € ª œ

½

¨_ þ t_  ü @ Җ Ð s » 1 Ï # Œ € ª œ ½ ¨_ þ t õ  Ä »o  — ¸^ ‰  s _

 â

> €  s
 Ä »o  — ¸^ ‰\  Ÿ í S \ ‰ ÷ &  H  כ Ü ¼– Ð K $ 3 s   ) a  .

Õ

ªa Ë > 5. f  ¨ à º   o\    É r Û ¼& 7 ˜à Ô! 3  f . Ë (a) Û ¼& 7 ˜à Ô! 3  f

. Ë, (b) # Œl  F  g .

Õ

ªa Ë > 6. › ¸ | ¾ Ó_  7 £ x \    É r Û ¼& 7 ˜à Ô! 3  f . Ë_  U  ·s



 o (a) z  ´+ « >° ú כ, (b) / B G‚    ´ ú Æ Òl  .

t ë ß – € ª œ ½ ¨_ þ t õ  Ä »o  — ¸^ ‰  s _  \  -t  s  à º eV“  X < q  # Œ # Œl     ½ + Ë\  -t   H à º meV   H & h `  ¦ Ò q

ty Œ • €   € ª œ ½ ¨_ þ t ? /_  # Œl   à º_  y Œ ™™ è– Ð “  ô  Ç % ò † ¾ Ó s

 î  rì ø Í  € ª œ ½ ¨_ þ t_  ü @ Җ Ð s » 1 Ï
 — ¸^ ‰\  Ÿ í S \

‰ ÷ &# Q Ò q tl   H % ò † ¾ Ó ˜ Ð   H ß ¼>
 ± ú ˜  כ Ü ¼– Ð Ò q ty Œ •÷ &

# Q ”   .

Õ

ªa Ë > 7“ É r 386.0 nm_    © œõ  \  -t  x 9 • ¸ 0.2 mJ/cm

_  # Œl  F  g`  ¦ r « Ñ\  10ì  rç ß – › ¸  # Œ Û ¼& 7 ˜à Ô! 3  f . Ë`  ¦ + þ A

$ í

r †   + '\  60ì  r 1 l xî ß –_  Å Ò f . Ë õ  Šҁ   f . Ë_  r ç ß –\ 

 É

r U  ·s     os  . + þ A$ í  ) a Å Ò f . Ë õ  Šҁ   f . ˓ É r # Œl Ê êÂ Ò '

 s  ¢ - a ÷ &l  r  Œ • # Œ à º z  ì  r \ " f à º r ç ß – 1 l xî ß – Õ ª + þ A I

 Ä »t ÷ &l • ¸ % i  . z  ´+ « >° ú כ\ " f % 3 “ É r / B G‚    ´ ú Æ Ò l

   õ d ” “ É r Å Ò f . Ë õ  Šҁ   f . Ë — ¸¿ º y = a + b ∗ x– Ð 1 l x{ 9

>
 M ® o  . Õ ªo “ ¦ y Œ •y Œ •_  > à º° ú כ“ É r Å Ò f . Ë_   â Ä º a  H 0.89 s “ ¦ b  H -0.35 – РŠҁ   f . Ë \  @ /K " f  H a  0.24s “ ¦ b  H -0.08 s  . z  ´+ « >   õ ü < / B G‚    ´ ú Æ Òl  d ” Ü ¼– РÒ'  f

. Ë_  U  ·s     o r ç ß –_  t à º5 p x \  ‚  + þ A& h Ü ¼– Ð q Y V

#

Œ s  ¢ - a ÷ &“ ¦ Šҁ   f . Ë_  s  ¢ - a s  Å Ò f . Ë \  q K  ¢ - aë ß –ô  Ç l  Ö

 ¦ l \  ¦ ° ú “ ¦ s  ¢ - a ÷ &  H  כ `  ¦ · ú ˜ à º e ”  . s   H Šҁ   f . Ë s  Å

ҁ   f . Ë_  Ò q t$ í \  › ' a # Œ   H Ÿ í 7 H s
 — ¸^ ‰ü <_   © œ  ñ Œ • 6

x M :ë  H \  Õ ªX O t  · ú §“ É r Å Ò f . Ë \  q K  ¢ - aë ß –ô  Ç s  ¢ - a`  ¦ ˜ Ð s

  H  כ Ü ¼– Ð Ò q ty Œ • ) a  . ¢ ¸ô  Ç { 9 ì ø Í& h Ü ¼– Ð f . Ë_  s  ¢ - a“ É r ‚

× þ

˜& h  # Œl – Ð “  K  # Œl  © œI – Ð s 1 l x % i ~   î  rì ø Í _  s

¢ -

a, € ª œ ½ ¨_ þ t ü @ Җ Ð s » 1 Ï % i ~   î  rì ø Í [ þ t_  4 Ÿ ¤) , Õ ªo

“

¦ Ÿ í 7 H s
 — ¸^ ‰ü <_   © œ  ñ Œ •6   x_  ¢ - a o 1 p x Ü ¼– Ð [ O " î ÷ &

“

¦ e ”  .

Õ

ªa Ë > 7. Å Ò f . Ë õ  Šҁ   f . Ë_  r ç ß –\    É r    o (a) z  ´+ « >° ú כ(Å Ò f . Ë), (b) z  ´+ « >° ú כ(Šҁ   f . Ë), (c) / B G‚



´ ú Æ Òl (Å Ò f . Ë), (d) / B G‚    ´ ú Æ Òl (Šҁ   f . Ë).

IV. + s Ç Â ] Ø

SiO

, B

O

, Al

O

, Na

O_  Ä »o › ¸$ í (Bache)\  CuBr`  ¦ ' ‘ ô  Ç Ä »o \  ¦ ] j Œ • % i  . ] j Œ • ) a Ä »o   H \ P

%

ƒo  s Ê ê\  8.5 K\ " f F  gf  ¨ à º Û ¼& 7 ˜à Ô! 3 `  ¦ 8 £ ¤& ñ # Œ # Œ l

  Z

Û ¼& 7 ˜à Ô! 3 _  ” > r F – Ð € ª œ ½ ¨_ þ t s  + þ A$ í ÷ &% 3   H t

\

 ¦ S X ‰ “  ½ + É Ã º e ” % 3  . ¢ ¸ô  Ç # Œl   Z

Û ¼& 7 ˜à Ô! 3 _  \  - t

ü < d ” (1)– Ð Â Ò'  Ò q t$ í  ) a CuBr ì ø ͕ ¸^ ‰ € ª œ ½ ¨_ þ t_  ¨ î ç

 Hì ø Í â s  €  • 20 ˚ Ae ” `  ¦ > í ß –& h Ü ¼– Ð S X ‰ “   % i  .

Pump-probe ~ ½ ÓZ O `  ¦ s 6   xô  Ç f . Ë ! Q_ ç z  ´+ « >\ " f  H  6 £ § õ

 ° ú  “ É r    : r`  ¦ % 3 `  ¦ à º e ” % 3  . ' Í P :, # Œl  _  q ç  H{ 9  f

 ¨ à º ‚  ; Ÿ ¤ \  ‚  × þ ˜& h  # Œl \  ¦ r &  # Œl  F  g õ  1 l x{ 9 ô  Ç   © œ

\

 Û ¼& 7 ˜à Ô! 3  f . Ë`  ¦ ë ß –[ þ t à º e ” % 3 “ ¦, Û ¼& 7 ˜à Ô! 3  f . Ë_  Šҁ

\

 î ß –w f . Ë õ  Šҁ   f . Ë s  † < Êa 

  H  כ `  ¦ ˜ Ѐ Œ ¤ . Ñ ü t P

:, Û ¼& 7 ˜à Ô! 3  f . Ë_  U  ·s  › ¸ | ¾ Ó_  t à º5 p x \  ‚  + þ A& h Ü ¼

–

Ð q Y V  9 7 £ x  % i  . ! Ó P :, + þ A$ í  ) a Å Ò f . Ë õ  Šҁ   f . Ë

“ É

r à ºz  ì  r s  © œ t 5 Å q ÷ &% 3 “ ¦, Å Ò f . Ë õ  Šҁ   f . Ë s  ° ú  “ É r + þ A



© œÜ ¼– Ð s  ¢ - a“ É r ÷ &
 Šҁ   f . Ë \  q K " f Å Ò f . Ë_  s  ¢ - a s  q

“

§& h   Ø Ô>  { 9 # Qz Œ ¤ .

P c

p 8 ý ò k >

‘

: r ƒ  ½ ¨  H 2002¸  • ¸ ‚ ½ Ó" é ¶ @ /† < Ɠ § ƒ  ½ ¨q \  _ K  ƒ  ½ ¨

÷

&% 3 Ü ¼ 9 s \  y Œ ™ × ¼w n m  .

Y c

p w Š à U Ø ”  ô

[1] M. Ikezawa, Y. Masumoto, T. Takagahara and S. V.

Nair, Phys. Rev. Lett. 79, 3522 (1999).

[2] S. V. Gaponenko, U. Woggon, A. Uhrig, W. Lang- bein and C. Klingshirn, J. of Lumin. 60 & 61, 302 (1994).

[3] Y. Masumoto,L. V. Zimin, K. Naoe, S. Okamoto, T. Kawazoe and T. Yamamoto, J. of Lumin. 64, 215 (1995).

[4] J. Valenta, J. Moniate,P. Gilliot, R. Levy, B. H ner- lage and A. I. Ekimov, Appl. Phys. Lett. 70, 680 (1997).

[5] T. Itoh, Y. Iwabuchi and T. Kirihara, Phys. Stat Sol. (b), 146, 531 (1988).

[6] Y. Masumoto, T. Yamamoto and T. Kawazoe, Phys.

Rev. B 52, 4688 (1995).

[7] Y. Masumoto, K. Sonobem and N. Sakakura, J. of Lumin. 72 & 74, 294 (1997).

[8] A. I. Ekimov, Al. L. Efros, M. G. Ivanov, A.

A. Onushchenko and S. K. Shumilov, Solid State Comm. 69, 565 (1989).

[9] Y. Masumoto, J. of Lumin. 70, 388 (1996).

[10] ^ ” { 9 Œ 4 H, ^ ” Ö  æ, D hÓ ü t o , 36, 418 (1996).

[11] P. Maly

, F. Troja

nek and A. Svoboda, J. Opt. Soc.

Am. B 10, 1890 (1993).

[12] K. Naoe, L. Zimin and Y. Masumoto, Phys. Rev. B 50, 18205 (1994).

[13] K. H. Hellwege, ”Landolt-Bornstein V17”, Splinger- Verlag (1982).

[14] K. Naoe, L. Zimin and Y. Masumoto, Phys. Rev. B 50, 18201 (1994).

[15] Y. Masumoto, Jpn. J. Appl. Phys. 38, 571 (1999).

Study of Hole-burning Phenomenon in CuBr Semiconductor Quantum Dots by Using a Pump-Probe Method

Seong-wook Park

Institute for Basic Sciences, Changwon National University, Changwon 641-773

Ji-ho Park, Il-gon Kim,

Dongsun Yoo and Kiwan Jang

Department of Physics, Changwon National University, Changwon 641-773

Seongtae Park

Center of Optical Frequency Control, KRISS, Daejeon 305-340 (Received 23 December 2002, in final form 27 February 2003)

We fabricated CuBr semiconductor quantum dots (QDs) embedded in aluminoborosilicate glass.

By measuring the absorption spectrum of the glasses with CuBr, we could determine the radius of the QDs. The average radius was about 20 ˚ A. The PSHB spectrum was measured by using the pump-probe method. After the absorption band of the QD sample was excited by using a spectrally narrow band light, spectral holes were produced at the positions of the exciting light. When the fluence of the pump light was increased, the depth of the spectral hole in the CuBr QDs increased in the proportion to the logarithm of the fluence. The temporal change in the depth of the spectral holes (main holes and side holes) decreased in proportion to the logarithm of the time.

PACS numbers: 78

Keywords: Quantum dots, Hole-burning, PSHB

∗

E-mail: [email protected]
