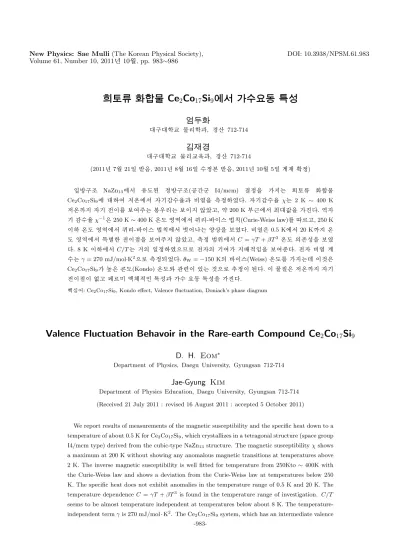

> ‚ º’ ½ × D¶  ¥ ö n Ú Ce 2 Co 17 Si 9 ; c" e • ¤~ ¿Ž Ò Þ — ¤V R Ë

Volume 61, Number 10, 2011¸   10 Z 4, pp. 983∼986

New Physics: Sae Mulli (The Korean Physical Society), DOI: 10.3938/NPSM.61.983

> ‚ º’ ½ × D¶  ¥ ö n Ú Ce ² Co 17 Si 9 ; c" e • ¤~ ¿Ž Ò Þ — ¤V R Ë

* 8 ¨ £é s

@

/½ ¨@ /† < Ɠ § Ó ü t o † < Æõ ,  â í ß – 712-714



™ »< # Ü

@

/½ ¨@ /† < Ɠ § Ó ü t o “ §¹ ¢ ¤ õ ,  â í ß – 712-714

(2011¸   7 Z 4 21{ 9  ~ à Î6 £ §, 2011¸   8 Z 4 16{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2011¸   10 Z 4 5{ 9  > F  S X ‰& ñ )

{ 9

~ ½ Ó½ ¨› ¸ NaZn

¹³

\ " f Ä »• ¸  ) a & ñ ~ ½ Ó½ ¨› ¸(/ B N ç ß –ç  H I4/mcm)   & ñ `  ¦ t   H  Bž ÐÀ Ó  o½ + ËÓ ü t Ce

2

Co

17

Si

9

\  @ / # Œ $ “ : r \ " f  l y Œ ™Ã ºÖ  ¦ õ  q \ P `  ¦ 8 £ ¤& ñ % i  .  l y Œ ™Ã ºÖ  ¦ χ  H 2 K ∼ 400 K

$

“ : r  t   l  „  s \  ¦ ˜ Ð# ŒÅ ҍ  H 4 Ÿ x Ä ºo   H ˜ Ðs t  · ú §€ Œ ¤“ ¦, €  • 200 K Â Ò   H \ " f þ j@ /° ú כ`  ¦ ”   . % i   l

 y Œ ™Ã ºÖ  ¦ χ

⁻¹

“ É r 250 K ∼ 400 K “ : r • ¸ % ò % i \ " f 3 'o - s Û ¼ Z O g Ë :(Curie-Weiss law)\  ¦  Ø Ô“ ¦, 250 K s

  “ : r • ¸ % ò % i \ " f 3 'o - s Û ¼ Z O g Ë :\ " f # Á # Q
  H € ª œ © œ`  ¦ ˜ Ð% i  . q \ P “ É r 0.5 K \ " f 20 K t  “ : r

•

¸ % ò % i \ " f : £ ¤Z > ô  Ç „  s & h `  ¦ ˜ Ð# ŒÅ Òt  · ú §€ Œ ¤“ ¦, 8 £ ¤& ñ # 3 0 A\ " f C = γT + βT

³

“ : r • ¸ _ ” > r$ í `  ¦ ˜ Ð% i



. 8 K s  \ " f C/T   H  _  { 9 & ñ % i Ü ¼Ù ¼– Ð „   _  l # Œ t C & h e ” `  ¦ ˜ Ð# Œï  r  . „    q \ P  >  Ã

º  H γ = 270 mJ/mol·K

²

Ü ¼– Ð 8 £ ¤& ñ ÷ &% 3  . θ

W

= −150 K _   s Û ¼(Weiss) “ : r • ¸\  ¦ t   H X < s  כ “ É r Ce

2

Co

17

Si

9

 Z  }“ É r – B H • ¸(Kondo) “ : r • ¸ü < › ' aº  s  e ”   H  כ Ü ¼– Ð Æ Ò& ñ s   ) a  . s  Ó ü t| 9 “ É r $ “ : r  t   l

„

 s & h s  \ O “ ¦ ` …Ø Ôp  Ó  o^ ‰& h “   : £ ¤$ í õ  à º כ ¹1 l x : £ ¤$ í `  ¦ ”   .

Ù þ

˜d ” # Q: Ce

2

Co

17

Si

9

, Kondo effect, Valence fluctuation, Doniach’s phase diagram

Valence Fluctuation Behavoir in the Rare-earth Compound Ce ₂ Co ₁₇ Si ₉

D. H. Eom ^∗

Department of Physics, Daegu University, Gyungsan 712-714

Jae-Gyung Kim

Department of Physics Education, Daegu University, Gyungsan 712-714 (Received 21 July 2011 : revised 16 August 2011 : accepted 5 October 2011)

We report results of measurements of the magnetic susceptibility and the specific heat down to a temperature of about 0.5 K for Ce

2

Co

17

Si

9

, which crystallizes in a tetragonal structure (space group I4/mcm type) derived from the cubic-type NaZn

13

structure. The magnetic susceptibility χ shows a maximum at 200 K without showing any anomalous magnetic transitions at temperatures above 2 K. The inverse magnetic susceptibility is well fitted for temperature from 250Kto ∼ 400K with the Curie-Weiss law and shows a deviation from the Curie-Weiss law at temperatures below 250 K. The specific heat does not exhibit anomalies in the temperature range of 0.5 K and 20 K. The temperature dependence C = γT + βT

³

is found in the temperature range of investigation. C/T seems to be almost temperature independent at temperatures below about 8 K. The temperature- independent term γ is 270 mJ/mol · K

²

. The Ce

2

Co

17

Si

9

system, which has an intermediate valence

-983-

-984- ô  Dz D GÓ ü t o † < Æ rt  “D hÓ ü t o ”, Volume 61, Number 10, 2011¸   10 Z 4

fluctuation behavior without any magnetic phase transitions at temperatures down to fairly low temperatures, exhibits a Fermi liquid behavior and a negatively large Weiss temperature(−150 K) related to the high Kondo temperature.

PACS numbers: 71.27.+a

Keywords: Ce

2

Co

17

Si

9

, Kondo Effect, Valence Fluctuation, Doniach’s Phase Diagram

I. " e  ] Ø

Ce " é ¶ ™ è\  ¦ l ‘ : r Ü ¼– Ð   H  o½ + ËÓ ü t[ þ t“ É r ² D G ™ è o  ) a 4f „



[ þ t _   © œ  ñ Œ •6   x Ü ¼– Ð “   # Œ < É ª p e ”   H Ó ü t o & h “   : £ ¤$ í [ þ t

`

 ¦ ˜ Ð# Œï  r   [1].

Ce - l ‘ : r  o½ + ËÓ ü t _  Ó ü t$ í “ É r ¿ º  © œ  ñ Œ •6   x Ü ¼– Ð : £ ¤$ í  o

 )

a   [2]. Õ ª ×  æ RKKY  © œ  ñ Œ •6   x“ É r ² D G ™ è o  ) a Ce " é ¶  [ þ t _

 4f

¹

„   [ þ t  s _   © œ  ñ Œ •6   x Ü ¼– Ð" f  l & h “   | 9 " f\  ¦

° ú

  H X < ×  æ כ ¹ô  Ç % i ½ + É`  ¦ ô  Ç . Kondo  © œ  ñ Œ •6   x“ É r 4f„    _

 ² D G ™ è — ¸F ' pà Ôü < „  • ¸ „   [ þ t  s _   © œ  ñ Œ •6   x s  . s

¿

º  © œ  ñ Œ •6   x“ É r " f– Ð  â Ô q t # Œ  © œ@ /& h “   ß ¼l \  _ K  Ó ü t o

& h “   : £ ¤$ í `  ¦   & ñ   H כ ¹“  s   ) a  . Kondo  © œ  ñ Œ •6   x s

  © œ@ /& h Ü ¼– Ð 9 þ t  â Ä º q  $ í `  ¦ ° ú   H ` …Ø Ôp  Ó  o^ ‰& h “   l

$  © œI – Ð ÷ &“ ¦, RKKY  © œ  ñ Œ •6   x s   © œ@ /& h Ü ¼– Ð  H  â Ä

º  H î ß –& ñ & h Ü ¼– Ð  l & h “    © œ o  | 9 " f\  ¦ + þ A$ í ô  Ç . s



Qô  Ç Ce " é ¶ ™ è  o½ + ËÓ ü t[ þ t \ " f_  „  • ¸„   [ þ t“ É r $ “ : r \ " f Kondo é ß –{ 9  l $  © œI \  ¦ + þ A$ í t ë ß – “ ¦“ : r \ " f ² D G ™ è& h “   4f „   [ þ t s  „  • ¸„   [ þ t õ  ™ D ¥ ½ + Ë÷ & 9  H  ⠆ ¾ ӕ ¸ e ” # Q" f @ /

>

h $ “ : r \ " f  H Á º î  r ` …Ø Ôp “ : r l $  © œI \  ¦ t >   ) a



.

Ce - l ‘ : r  Œ ™" é ¶  o½ + ËÓ ü t Ce

x

T

_y

X

_z

(T:„  s F K5 Å q, X: q F K 5

Å q) ×  æ 122 › ¸$ í q \  ¦ ° ú   H  o½ + ËÓ ü t[ þ t“ É r q “ §& h  é ß –í  H ô  Ç

&

ñ ½ ¨› ¸“   ThCr

₂

Si

2

+ þ A_  & ñ ~ ½ Ó½ ¨› ¸\  ¦ t  9, < É ª p e ”   H Ó

ü t$ í `  ¦ ˜ Ð# Œ  Ö ¸ µ 1 Ïô  Ç ƒ  ½ ¨ à º' Ÿ ÷ &“ ¦ e ”  . CeCu

²

Si

2

“ É r UPt

3

, UBe

13

, UPd

2

Al

3

CeCoIn

5

õ  ° ú  “ É r Á º î  r „

>

 œ í„  • ¸ : £ ¤$ í `  ¦ ˜ Г    [3, 4]. CePd

2

Si

₂

“ É r ì ø ̈́  @ / g A(inversion symmetry)`  ¦ t  9 ì ø Íy © œ $ í Ó ü t| 9 – Ð" f · ú š

§ 4

`  ¦  €   $ “ : r \ " f œ í„  • ¸ ‰ & ³ © œ`  ¦ ˜ Г   . þ j   H \  122

›

¸$ í q \  ¦ ° ú   H Ce  o½ + ËÓ ü t \ " f ì ø Íy © œ $ í € ª œ  e ” > & h   Ò



 H \ " f · ú š§ 4 `  ¦  €   œ í„  • ¸ ‰ & ³ © œs

  H ˜ Г ¦[ þ t s

 e ”  . s  ‰ & ³ © œ“ É r l ‘ : r& h Ü ¼– Ð Û ¼— 2 ; כ ¹1 l x(fluctuation) \  _

K " f µ 1 ÏÒ q t÷ &  H X <, œ í„  • ¸ ‰ & ³ © œs  { 9 # Q
  H \ V8 £ ¤ t & h

“ É

r s  : r& h Ü ¼– Ð ì ø Íy © œ $ í Ô  ¦ î ß –& ñ Â Ò   H s   [5].



Bž ÐÀ Ó  o½ + ËÓ ü t Ce

2

Co

₁₇

Si

₉

_    & ñ ½ ¨› ¸  H NaZn

13

\ 

"

f Ä »• ¸  ) a & ñ ~ ½ Ó½ ¨› ¸(/ B N ç ß –ç  H I4/mcm) s   [6]. ‘ : r ƒ  ½ ¨  H

&

ñ ~ ½ Ó½ ¨› ¸\  ¦ ° ú   H Ce

2

Co

17

Si

9

\  @ / # Œ  l  y Œ ™Ã ºÖ  ¦, q

\ P

`  ¦ 8 £ ¤& ñ # Œ ² D G ™ è — ¸F ' pà Ô\  % ò † ½ Ó`  ¦ Šҍ  H t C & h “    © œ

ñ Œ •6   x“ É r Á º% Á s  9, “ : r • ¸\    É r  l & h     o, l $   © œ I

 Õ ªo “ ¦ œ í„  • ¸ ‰ & ³ © œ 1 p x`  ¦ ƒ  ½ ¨ % i  .

∗

E-mail: [email protected]

II. ÷ m Ç ] M ö

r

« э  H “ ¦í  H • ¸ " é ¶ ™ è[ þ t`  ¦(Ce 3N, Co 3N and Si 5N)  o

†

< Æ& h  q – Ð & ñ | ¾ Ó # Œ  ß ¼– Ð(arc furnace)\ " f r « Ñ\  ¦ ] j



Œ

• % i  . \ P % ƒo   ) a r « э  H $ 3 % ò › ' a \  ”  / B N  © œI – Ð 4 Ÿ x{ 9

#

Π900

^◦

C \ " f 7{ 9  1 l x î ß – \ P % ƒo  % i  . r « э  H " l oÛ ¼ ‚  (X ray)  r] X (Cu K

α1

)`  ¦ 8 £ ¤& ñ # Œ     © œÃ º a=7.799 ˚ A ü <

c=11.540 ˚ A “   & ñ ~ ½ Ó½ ¨› ¸(/ B N ç ß –ç  H I4/mcm) Ü ¼– Ð é ß –{ 9  © œ s

   H  כ `  ¦ S X ‰ “   % i   [6].  l y Œ ™Ã ºÖ  ¦“ É r SQUID – Ð ü

@Â Ò  l  © œ 3 kOe \ " f 2 K\ " f 400 K t  8 £ ¤& ñ

%

i  . q \ P “ É r ï  r é ß –\ P  ` O Û ¼Z O (quasiadiabatic heat pulse method) Ü ¼– Ð ó ¡ šµ ¢ §(

³

He) $ “ : r  © œu \ " f 0.5 K\ " f 20 K



t  8 £ ¤& ñ % i  .

III. + s ÇÊ Ý õ m Í ‚ º8 ý



l y Œ ™Ã ºÖ  ¦(magnetic susceptibility)`  ¦ 2 K \ " f 400 K



t  8 £ ¤& ñ # Œ % i  l  y Œ ™Ã ºÖ  ¦(inverse magnetic suscep- tibility) χ

⁻¹

õ  “ : r • ¸ T \  @ / # Œ Õ ªA á Ô\  ¦ Fig. 1 \ 


? /% 3  . š ¸ É rA á ¤  A _   Œ •“ É r Õ ªA á ԍ  H 2 K \ " f 400 K



t  8 £ ¤& ñ ô  Ç  l  y Œ ™Ã ºÖ  ¦ χ Õ ªA á Ôs  . 8 £ ¤& ñ “ : r • ¸ % ò % i

\

" f  l & h  „  s & h  4 Ÿ x Ä ºo   H › ' a8 £ ¤ ÷ &t  · ú § " f,  l  | 9

"

f\  ¦ t t  · ú §6 £ §`  ¦ S X ‰ “  ½ + É Ã º e ” % 3   [7].

s

 Ó ü t| 9 _   l y Œ ™Ã ºÖ  ¦“ É r ì ø Íy © œ $ í „  s \  _ ô  Ç  l

„

 s & h “ É r › ' a8 £ ¤ ÷ &t  · ú §€ Œ ¤t ë ß –, 200 K Â Ò   H \ " f F G @ /° ú כ`  ¦

t   H X <, % i  l  y Œ ™Ã ºÖ  ¦ Õ ªA á Ô © œ\ " f F G ™ è& h Ü ¼– Ð S X ‰

ƒ

 y  › ' a8 £ ¤ ) a  . z  ´‚  “ É r 3 'o - s Û ¼ Z O g Ë :_   1 l x`  ¦




· p  כ Ü ¼– Ð" f “ : r • ¸  © œ5 p x \     % i   l  y Œ ™Ã ºÖ  ¦ _  ‚  + þ A& h

“

     o\  ¦ ³ ð‰ & ³ô  Ç . s  Qô  Ç ‚  + þ A& h “      o  H 400 K \ " f 250 K  t  t 5 Å q ÷ &  250 K s  \ " f 3 'o - s Û ¼ Z O g Ë :

\

" f # Á # Qz Œ ™`  ¦ ˜ Ð# Œï  r  . 100 K s   “ : r • ¸\ " f Õ ªA á ԍ  H

“

: r • ¸ y Œ ™™ è† < Ê\    " f % i  l  y Œ ™Ã ºÖ  ¦ s   8¹ ¡ ¤ / å L 

>

 y Œ ™™ è   H € ª œ © œ`  ¦ ˜ Ð# Œï  r  . 250 K \ " f 400 K_  “ ¦“ : r

% ò

% i \ " f 3 'o - s Û ¼ Z O g Ë :(Curie-Weiss law)Ü ¼– Ð ƒ  í ß –

# Œ Ä »´ ò  l  — ¸F ' pà Ô µ

eff

= 2.57 µ

B

,  s Û ¼(Weiss)“ : r

•

¸ θ

^W

= −154 K `  ¦ % 3 % 3  . Ä »´ ò  l  — ¸F ' pà Ô ° ú כ“ É r 5 Å q ~ à Ì

÷

&t  · ú §“ É r Ce

⁺³

s “ : r _  Ä »´ ò  l  — ¸F ' pà Ô ° ú כ 2.54 µ

B

˜ Ð



  H ° ú כ`  ¦ ˜ Ð# Œ, “ : r • ¸ 250 K ∼ 400 K % ò % i \ " f Ce " é ¶ ™ è



Bž ÐÀ Ó  o½ + ËÓ ü t Ce

2

Co

17

Si

9

\ " f à ºכ ¹1 l x : £ ¤$ í – % 3 ¿ º o 1 p x -985-

Fig. 1. Temperature dependence the reciprocal magnetic susceptibility for Ce

2

Co

17

Si

9

. The solid line is recipro- cal Curie-Weiss law fits as a guide to the eyes. The inset shows temperature dependence of the magnetic suscep- tibility for Ce

2

Co

17

Si

9

.

Fig. 2. Temperature dependence of the specific heat C below about 20K for Ce

₂

Co

₁₇

Si

₉

. The inset shows temperature dependence of the specific heat C/T below about 10K for Ce

₂

Co

₁₇

Si

₉

.



 H ² D G ™ è — ¸F ' pà Ô\  ¦ Ä »t † < Ê`  ¦ ˜ Ð# Œï  r  . q “ §& h   H ° ú כ_    s

Û ¼ “ : r • ¸(θ

^W

= −154 K)  H Ce

2

Co

17

Si

9

 Z  }“ É r Kondo

“

: r • ¸\  ¦ 4 R" f Kondo  © œ  ñ Œ •6   x s  RKKY  © œ  ñ Œ •6   x ˜ Ð  Ä

º[ j # Œ s  Ó ü t| 9 _  q  $ í : £ ¤$ í `  ¦ s K ½ + É Ã º e ”  .

q

\ P “ É r 0.5 K \ " f 20 K t  8 £ ¤& ñ # Œ Cü < T , C/T ü <

T _  Õ ªA á Ԗ Ð Fig. 2\ 
 ? /% 3  . Cü < T _  Õ ªA á Ô\ 

"

f q \ P “ É r “ : r • ¸  © œ5 p x † < Ê\     : £ ¤ s & h  \ O s  7 £ x  Ù ¼

–

Ð  l  „  s   H \ O  . s  כ “ É r  l y Œ ™Ã ºÖ  ¦ _  8 £ ¤& ñ   õ ü <

{ 9

u ô  Ç . ¢ , aA á ¤  © œé ß –_  C/T Õ ªA á Ô\ " f “ : r • ¸ 7 £ x \ • ¸



_     t  · ú §“ É r  Òì  r s  q “ §& h  V , “ É r “ : r • ¸ % ò % i  t  t  5 Å

q ÷ &% 3  . “ : r • ¸\  _ ” > r t  · ú §  H C/T (≡ γ), 7 £ ¤ „   q \ P

>

à º(electronic specific heat coefficient)  H 270 mJ/mol · K

²

– Ð ƒ  í ß –÷ &% 3  .

q

\ P \ " f  © œ{ © œy  V , “ É r % ò % i \ " f C/T _  { 9 & ñ ‰ & ³ © œs

˜

Г    כ “ É r  l y Œ ™Ã ºÖ  ¦ _  Z  }“ É r – B H • ¸ “ : r • ¸ü < › ' aº  s  e ”



 H  כ `  ¦ € Œ ™r ô  Ç . ¿ º z  ´+ « >\ " f
 è ß – Z  }“ É r – B H • ¸ “ : r • ¸



 H s  Ó ü t| 9 _  q  $ í : £ ¤$ í s  Kondo  © œ  ñ Œ •6   xe ” `  ¦ S X ‰ “   r

†   “ ¦ ½ + É Ã º e ”  ’ x .

Ce - l ‘ : r >   o½ + ËÓ ü t“ É r Kondo    \  ¦ s ê  r   [8,9]. s

 

 _  Ce " é ¶    H 4f

¹

² D G ™ è  l  — ¸F ' pà Ô\  ¦ t “ ¦ e ”  .

Õ

ª Q
 4f

¹

„   _  ï  r 0 A ` …Ø Ôp  ï  r 0 A\    H] X  # Œ 4f

¹

„



_   l  — ¸F ' pà Ô\  ¦ { 9 # Q ! Qo l  / 'î  r  © œI s  . s  כ “ É r 4f

¹

„   ü < „  • ¸ „   [ þ t  s _  Kondo  © œ  ñ Œ •6   x Ü ¼– Ð “

# Π4f

¹

\ " f 4f

⁰

Ü ¼– Ð „    C 0 A s 1 l x   H à ºכ ¹1 l x



õ s   [10,11]. s ü < ° ú  s  Kondo  © œ  ñ Œ •6   x _  t C & h

“

  % i ½ + ɖ Ð r « э  H à ºכ ¹1 l x ‰ & ³ © œ`  ¦ ˜ Ð# Œ $ “ : r \ " f• ¸ ² D G

™

è — ¸F ' pà Ô\  ¦ ° ú t  · ú §  H ` …Ø Ôp  Ó  o^ ‰& h “   : £ ¤$ í `  ¦ ° ú >   ) a



. ‘ : r r « Ñ_  Z  }“ É r – B H • ¸ “ : r • ¸ü < q  $ í ‰ & ³ © œ“ É r Z  }“ É r – B H

•

¸“ : r • ¸– Ð “  ô  Ç à ºכ ¹1 l x ‰ & ³ © œ_    õ e ” `  ¦ · ú ˜ à º e ”  ’ x .

7

£

¤ s  – B H • ¸  © œ  ñ Œ •6   x s   l & h  | 9 " f\  ¦ ~ ½ ÓK  # Œ q  $ í l

$   © œI – Ð ë ß –[ þ t • ¸2 Ÿ ¤ l # ŒÙ þ ¡ “ ¦ ^  ¦ à º e ”  . ¢ ¸ô  Ç 0K

\

" f_  Z  }“ É r „   q \ P  > à º(γ)ü < Z  }“ É r  l y Œ ™Ã ºÖ  ¦(χ

0

)“ É r Á

º î  r ` …Ø Ôp   o½ + ËÓ ü t \ " f ˜ Ðs   H { 9 ì ø Í& h “   ‰ & ³ © œõ  ° ú



.

IV. + s Ç Â ] Ø



Bž ÐÀ Ó  o½ + ËÓ ü t Ce

2

Co

17

Si

9

_   l  y Œ ™Ã ºÖ  ¦χ, q \ P C 1 p x

`

 ¦ 0.5 K  t  8 £ ¤& ñ % i  .  l  y Œ ™Ã ºÖ  ¦“ É r 250 K s  © œ “ : r

•

¸ # 3 0 A\ " f 3 'o - s Û ¼ Z O g Ë :`  ¦  Ø Ô 9, Ce

⁺³

 © œI – Ð

² D

G ™ è — ¸F ' pà Ô\  ¦ Ä »t   9  l & h “   | 9 " f ‰ & ³ © œ“ É r

 t

 · ú §Ü ¼ 9  © œ $ í  © œI e ” `  ¦ ˜ Ð# Œ ï  r  .

q

\ P \ " f  H “ : r • ¸\  _ ” > r t  · ú §“ É r „    q \ P  > à º_  ß

¼l  ß ¼“ ¦ 8 K s  \ " f C/T _  ß ¼l   H “ : r • ¸\ 



Å Ò ¢ - a ë ß –ô  Ç    o\  ¦ ˜ Ð% i Ü ¼ 9 Z >   É r  l  „  s & h s  ˜ Ð s

t  · ú §€ Œ ¤ . „    q \ P  > à º  H 270 mJ/mol · K

²

s  .



l  y Œ ™Ã ºÖ  ¦ õ  q \ P  z  ´+ « >\ " f " f– Ð { 9 u    H : £ ¤$ í `  ¦

t  9, : £ ¤ y  ¿ º 8 £ ¤& ñ   õ   H $ “ : r \ " f  l  | 9 " f : £ ¤$ í

“ É

r ˜ Ðs t  · ú §  H  כ Ü ¼– Ð › ¸ ÷ &% 3  .

–

B H • ¸ “ : r • ¸ü < › ' aº  s  e ”   H  s Û ¼ “ : r • ¸(−150 K)  H

™

è Z  } “ ¦ 6 £ § _  ° ú כ`  ¦ ° ú   H  . s   H  © œ  ñ Œ •6   x s   © œ@ /& h Ü ¼– Ð

 H A á ¤ s  – B H • ¸  © œ  ñ Œ •6   x s    H  כ `  ¦ _ p ô  Ç . – B H • ¸  © œ  ñ



Œ

•6   x _  t C & h “   % i ½ + ɖ Ð “   # Œ 4f

¹

\ " f 4f

⁰

Ü ¼– Ð „    C

0 A     9  l & h  | 9 " f\  ¦ { 9   H  כ Ü ¼– Ð ˜ Г   .



 " f  Bž ÐÀ Ó  o½ + ËÓ ü t Ce

2

Co

17

Si

9

“ É r $ “ : r \ " f ` …Ø Ôp  Ó 

o^ ‰& h “   : £ ¤$ í õ   l   © œ„  s  \ O   H à º כ ¹1 l x Ó ü t| 9 – Ð ˜ Ð

#

Œ”   .

-986- ô  Dz D GÓ ü t o † < Æ rt  “D hÓ ü t o ”, Volume 61, Number 10, 2011¸   10 Z 4

Y

c p w Š à U Ø ”  ô

[1] N. Grewe and F. Steglich : Handbook of the Physics and Chemisty of Rare Earths, ed. by K. A. Gss- chneidner, Jr. and L. Eyring (North-Holland, Ams- terdam, 1991), p. 343.

[2] S. Doniach, Physica B 91, 231 (1977).

[3] F. Steglich, J. Aarts, C. D. Bredl, W. Lieke, D.

Meschede, W. Franz and H. Schafer, Phys. Rev.

Lett. 43, 1892 (1979).

[4] M. Ishikawa, N. Takeda, M. Koeda, M. Hedo and Y.

Uwatoko, Phys. Rev. B 68, 024522 (2003).

[5] K. Miyake, S. Schmitt-Rink and C. M. Varma, Phys.

Rev. B 34, 6554 (1986).

[6] O. I. Bodak, Sov. Phys. Crystallogr. 24, 732 (1979).

[7] O. Moze, C. H. de Groot, F. R. de Boer and K. H. J.

Buschow, J. Alloys and Compounds 235, 62 (1996).

[8] T. Kausuya, Prog. Theo. Phys. 16, 45 (1956).

[9] Y. F. Yang, A. Fist, H.-O. Lee, J. D. Thompson and D. Pines, Nature 454, 611 (2008).

[10] J. M. Lawrence, P. S. Riseborough and R. D. Parks, Rep. Prog. Phys. 44, 1 (1981).

[11] A. T. Holmes, D. Jaccard and K. Miyake, Phys.

Rev. B 69, 024508 (2004).
