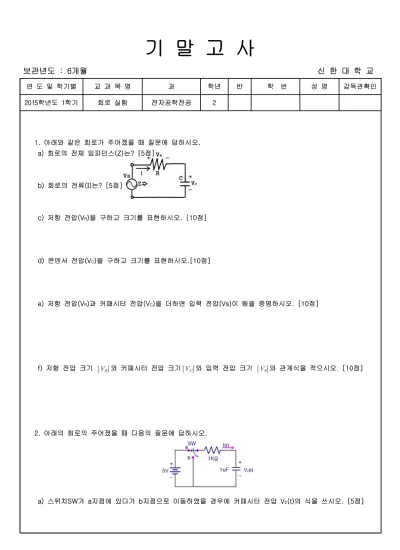

기 말 고 사
보관년도 : 6개월 신 한 대 학 교
연 도 및 학기별 교 과 목 명 과 학년 반 학 번 성 명 감독관확인
2015학년도 1학기 회로 실험 전자공학전공 2
1. 아래와 같은 회로가 주어졌을 때 질문에 답하시오.
a) 회로의 전체 임피던스(Z)는? [5점]
b) 회로의 전류(I)는? [5점]
c) 저항 전압(VR)을 구하고 크기를 표현하시오. [10점]
d) 콘덴서 전압(VC)을 구하고 크기를 표현하시오.[10점]
e) 저항 전압(VR)과 커패시터 전압(VC)을 더하면 입력 전압(Vs)이 됨을 증명하시오. [10점]
f) 저항 전압 크기 와 커패시터 전압 크기와 입력 전압 크기 와 관계식을 적으시오. [10점]
2. 아래의 회로의 주어졌을 때 다음의 질문에 답하시오.
a) 스위치SW가 a지점에 있다가 b지점으로 이동하였을 경우에 커패시터 전압 Vc(t)의 식을 쓰시오. [5점]
연 도 및 학기별 교 과 목 명 과 학년 반 학 번 성 명 감독관확인
2015학년도 1학기 회로 실험 전자공학전공 2
b) 커패시터 전압 Vc(t)의 파형을 그리시오. [5점]
c) 회로에서 시정수의 값을 구하시오. [5점]
d) 시정수의 의미를 설명하시오. [5점]
3. 아래의 저역통과필터 회로가 주어졌다. 아래의 질문에 답하시오.
a) 위 회로의 입출력 특성을 [dB]로 표현하면 아래의 식과 같음을 증명하시오. [20점] (뒷면 이용)
b) 표에서 주어진 주파수에서 크기를 적으시오. [10점]
∞
연 도 및 학기별 교 과 목 명 과 학년 반 학 번 성 명 감독관확인
2015학년도 1학기 회로 실험 전자공학전공 2
4. 커패시터의 값이 C일 때 아래의 질문에 답하시오.
a) 커패시터의 임피던스는? [5점]
b) 커패시터 전류(I)와 전압(V) 관계식은? (복소수형태) [10점]
.
c) 커패시터 전류
와 전압
관계식은? (시간형태) [10점].
d) 커패시터의 전압
이 다음과 같이 주어졌을 때 전류
를 구하시오. [10점]
sin
5. 다음의 회로가 주어졌다. 아래의 질문에 답하시오.
a) 이 회로가 미분회로임을 증명하시오. [10점]
b) 미분 회로가 되기 위한 조건을 쓰시오. [5점]
6. 아래의 회로의 주어졌을 때 다음의 질문에 답하시오.
연 도 및 학기별 교 과 목 명 과 학년 반 학 번 성 명 감독관확인
2015학년도 1학기 회로 실험 전자공학전공 2
a) 스위치SW가 b지점에 있다가 a지점으로 이동하였을 경우에 커패시터 전압 Vc(t)의 식을 쓰시오. [5점]
b) 커패시터 전압 Vc(t)의 파형을 그리시오. [5점]
c) 회로에서 시정수의 값을 구하시오. [5점]
d) 시정수의 의미를 설명하시오. [5점]
e) 회로에서 과도기의 값을 구하시오. [5점]
f) 과도기의 의미를 설명하시오. [5점]
7. 아래의 필터회로가 주어졌다. 다음의 질문에 답하시오.
a) 위의 회로는 어떠한 필터인가요? [10점]
b) 위 회로의 입출력 특성은 아래와 같이 주어진다.
표에서 주어진 주파수에서 크기를 적으시오.[10점]
∞
