• 검색 결과가 없습니다.

AlSb/InAs/AlSb W ë s – ¤ö n Ú  Œ º; c" e InSb-like 4 ì Å8 ý  ¹ ÅM X ì Ä — ¤V R Ë

N/A
N/A
Protected

Academic year: 2021

Share "AlSb/InAs/AlSb W ë s – ¤ö n Ú  Œ º; c" e InSb-like 4 ì Å8 ý  ¹ ÅM X ì Ä — ¤V R Ë"

Copied!
6
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

AlSb/InAs/AlSb W ë s – ¤ö n Ú  Œ º; c" e InSb-like 4 ì Å8 ý  ¹ ÅM X ì Ä — ¤V R Ë

{

¡* å # Ò · ™ »' Ö <%

Ø

æ z Œ ™@ /† < Ɠ § Ó ü t o † < Æõ , @ /„   305-764



¡< ‹ û B

ô

 ǀ ª œ@ /† < Ɠ § „  l „   ] j# Q> 8 £ ¤/ B N † < Æõ , î ß –í ß – 426-791

™ »* å g Y @

ô

 Dz D G ³ ðï  r õ † < ƃ  ½ ¨" é ¶, @ /„   305-340

™ » ö ¶ B~ ç ¡

×

æ  Ò@ /† < Ɠ § & ñ ˜ Ð: Ÿ x’  † < Æõ , F K í ß – 312-702



™ »g ` @  ™ ¸

1 l

x² D G @ /† < Ɠ § ì ø ͕ ¸^ ‰õ † < Æõ , " fÖ  ¦ 100-715 (2007¸   3 Z 4 28{ 9  ~ à Î6 £ §)

‘

: r ƒ  ½ ¨\ " f  H GaAs l ó ø Í 0 A\  molecular beam epitaxy Z O Ü ¼– Ð $ í  © œ  ) a AlSb/InAs/AlSb € ª œ Ä ºÓ ü t

½

¨› ¸\ " f InAs G V ,  0 A,  A  InSb-like > €  `  ¦ + þ A$ í # Œ „  l & h , ½ ¨› ¸& h  : £ ¤$ í `  ¦ reflection high-energy electron diffraction, transmission electron microscopy, Hall ´ òõ  1 p x Ü ¼– Ð › ¸  % i  . 30 nm InAs G

V ,  0 A,  A  InSb-like > €   ½ ¨› ¸– РÒ'   © œ“ : r \ " f 20,700 cm

2

V·s _  „    s 1 l x • ¸\  ¦ % 3 % 3 Ü ¼ 9, ¢ ¸ô  Ç

“ :

r • ¸_ ” > r$ í 8 £ ¤& ñ Ü ¼– РÒ'  > €  \  InSb-like > €  s  + þ A$ í ÷ &% 3 6 £ §`  ¦ S X ‰ “   % i  .

PACS numbers: 73.61 Ey, 73.63.Hs, 81.15.Hi

Keywords: InAs, AlSb, > €  , TEM, Hall ´ òõ  8 £ ¤& ñ , „   s 1 l x • ¸

I. " e  ] Ø

III-V € ª œ Ä ºÓ ü t ½ ¨› ¸ ×  æ  “   AlSb/InAs/AlSb (s   InAs/AlSb – Ð ³ ðr ) € ª œ ½ ¨› ¸  H type II  ½ ™× ¼& ñ § > =`  ¦  9 1.35 eV _  Z  }“ É r „  • ¸@ / s _  ° ú כ`  ¦ ° ú   H  .  Ö  ¦  Q s

½

¨› ¸  H Z  }“ É r „    x 9 • ¸ü < s 1 l x • ¸\  ¦ ° ú   H 2 " é ¶ „     Û

¼ (two-dimensional electron gases, 2DEG)8 £ x`  ¦ + þ A$ í  Ù

¼– Ð $ „  § 4  “ ¦5 Å q ™ è  6 £ x6   x \  & h ½ + Ëô  Ç ½ ¨› ¸s   [1–7].

InAs/AlSb € ª œ Ä ºÓ ü t ½ ¨› ¸  H GaAs/(Al,Ga)As, (Ga, In)As/(Al,In)As ½ ¨› ¸[ þ t õ    É r : £ ¤ s ô  Ç > €   ½ ¨› ¸\  ¦ + þ A

$ í

ô  Ç . Õ ª s Ä »  H € ª œ Ä ºÓ ü t`  ¦ s À ғ ¦ e ”   H ¿ º Ó ü t| 9 _  6 £ § s

“ : r õ  € ª œs “ : r s  — ¸¿ º  Ø Ôl  M :ë  H s  9 $ í  © œZ O \ 

¿

º 7 á x À Ó_  > €  `  ¦ + þ A$ í ½ + É Ã º e ”  . AlSb ~ à Ì} Œ •_  þ j © œ8 £ x

`

 ¦ Sb – Ð = å Q ? /“ ¦ InAs ~ à Ì} Œ •`  ¦ $ í  © œ r ~  ´ M : In`  ¦ €  $  f  ¨

‚ Ã

Ì €   > €  \ " f In-Sb   ½ + Ës  Ò q tl >   ) a  . s  Qô  Ç   ½ + Ë

`

 ¦ s ê  r > €  `  ¦ “InSb-like” > €  s  “ ¦ ô  Ç . ¢ ¸ô  Ç AlSb

E-mail: [email protected]

~ Ã

Ì} Œ •_  Alõ  InAs ~ à Ì} Œ •_  Ass    ½ + Ë # Œ + þ A$ í  ) a Al-As



½ + Ë`  ¦ “AlAs-like” > €  s  “ ¦ ô  Ç . s  Qô  Ç ¿ º 7 á x À Ó_

>

€  “ É r InAs/AlSb € ª œ Ä ºÓ ü t ½ ¨› ¸\ " f „  l & h  : £ ¤$ í `  ¦

&

ñ   H ×  æ כ ¹ô  Ç כ ¹™ è  ) a   [8]. AlAs-like > €  “ É r $ í  © œ r

 1 l x{ 9 ô  Ç “ : r • ¸\ " f ± ú “ É r ³ ð€   s 1 l x \  -t \  ¦ ° ú   H Al õ  Z

 }“ É r ³ ð€   s 1 l x \  -t \  ¦ ° ú   H As \  _ K  Al " é ¶    o \  As " é ¶   0 Au  >  ÷ &  H As antisite (AsAl) Ò q tl l

~ 1

 . > €  \  + þ A$ í  ) a AsAl  H U  ·“ É r ï  r 0 A Å Ò> h (deep level donor) – Ð  Œ •6   x # Œ InAs_  î  r ì ø Í  0 l x • ¸\  ¦ 7 £ x  r v “ ¦ Å

Ò> h s “ : r \  _ K  î  r ì ø Í _  s 1 l x • ¸\  ¦ ± ú Æ ҍ  H í ß –ê ø Í " é ¶ “   s

  ) a   [8].   " f InAs/AlSb € ª œ Ä ºÓ ü t ½ ¨› ¸_  > €  \  AlAs-like > €   @ /’   InSb-like > €  `  ¦ + þ A$ í   H  כ s  Z  }

“ É

r „    s 1 l x • ¸\  ¦ ° ú   H € ª œ Ä ºÓ ü t`  ¦ $ í  © œ   H X < B Ä º ×  æ כ

¹ô  Ç כ ¹™ è  ) a   [9].

‘

: r ƒ  ½ ¨\ " f  H molecular beam epitaxy (MBE)Z O `  ¦ s  6



x # Œ InAs/AlSb € ª œ Ä ºÓ ü t ½ ¨› ¸\  ¦ GaAs l ó ø Í 0 A\  $ í



© œ % i Ü ¼ 9 InAs € ª œ Ä ºÓ ü t 0 A,  A  InSb-like > €   + þ A$ í

-555-

(2)

\

 @ /ô  Ç ½ ¨› ¸& h , „  l & h     o\  ¦ TEM õ  Hall ´ òõ  1 p x Ü ¼

–

Ð › ¸  % i  .

II. ÷ m Ç] M ö X ê sV  õ m Í U ê s0 n É

‘

: r ƒ  ½ ¨\   6   x ) a r « э  H — ¸¿ º MBE Z O Ü ¼– Ð ï  r q

%

i  . l ó ø ÍÜ ¼– Ð ì ø Í „  \ P ^ ‰ (semi-insulating) GaAs(001) wafer\  ¦  6   x % i Ü ¼ 9 s “ : r* 3 á Ô\  ¦ s 6   x # Œ $ í  © œ ×  æ ”   /

B

N`  ¦ 1 × 10

−9

– Ð Ä »t  % i  . ¢ ¸ô  Ç As õ  Sb cell“ É r S X ‰ í

ß – (effusion)`  ¦ s 6   x % i  . GaAs l ó ø Í 0 A\  + þ A$ í  ) a í ß –



o} Œ •`  ¦ ] j  l  0 AK  $ í  © œz  ´\ " f 560

C – Ð 20ì  r ç ß – \ P

%

ƒo  % i  . s M : GaAs l ó ø Í ³ ð€  \ " f As ì  r   \ P \  _

K  ì  r K ÷ &# Q ³ ð€  s  ’ < H  © œ÷ &  H  כ `  ¦ } Œ •l  0 AK  \ P % ƒo  1

l

x î ß – As cell`  ¦ \ P # Q As ì  r  \  ¦ > 5 Å q / B N/ å L % i  . í ß – o} Œ •

`

 ¦ ] j ô  Ç Ê ê l ó ø Í “ : r • ¸\  ¦ 540

C – Ð ± ú Æ Ò# Q GaAs ¢ - aØ  æ 8

£

x`  ¦ 0.7 µm/h _  $ í  © œÒ  ¦ – Ð 0.2 µm $ í  © œ % i  .

Fig. 1“ É r MBEZ O Ü ¼– Ð GaAs l ó ø Í 0 A\  $ í  © œ  ) a InAs/AlSb € ª œ Ä ºÓ ü t _  ½ ¨› ¸s  .      Ò& ñ ½ + Ës  €  • 8 %

“

  GaAs l ó ø Í 0 A\  InAs/AlSb € ª œ Ä ºÓ ü t ½ ¨› ¸\  ¦ $ í  © œ  l

 0 AK  AlSbü < GaSb ¢ - aØ  æ8 £ x`  ¦ y Œ •y Œ • 0.3 µm, 1.6 µm $ í



© œ % i  . ¢ ¸ô  Ç ³ ð€  _   } 9 l  x 9 ¾ º[ O  „  À Ó\  ¦ ± ú Æ Òl  0 A K

 GaSb ¢ - aØ  æ8 £ x 0 A\  AlSb (2 nm)/GaSb (2 nm) œ í 



 20Å Òl \  ¦ 500

C \ " f $ í  © œ % i  . InAs/AlSb € ª œ Ä º Ó

ü

t % i r  500

C \ " f $ í  © œ % i Ü ¼ 9 € ª œ Ä ºÓ ü t _  > €   $ í  © œ r

 Sbü < In_  f  ¨ ‚ Ã Ì r ç ß –`  ¦    or &  > €  _  : £ ¤$ í `  ¦ ² ú ˜o

% i  . > €  $ í  © œ › ¸| \    É r ½ ¨› ¸& h  : £ ¤$ í “ É r reflection high-energy electron diffraction (RHEED), transmission electron microscopy (TEM) Ü ¼– Ð, „  l & h  : £ ¤$ í “ É r Hall ´ ò õ

 8 £ ¤& ñ Ü ¼– Ð › ¸  % i  .

III. ÷ m Ç] M ö+ s ÇÊ Ý õ m Í ‚ º8 ý

Fig. 2  H InSb-like > €  `  ¦ $ í  © œ l  0 Aô  Ç $ í  © œ ½ ¨› ¸ü <

3

9'   Œ •1 l x Y V (shutter sequence) s  . InAs/AlSb € ª œ



Ä ºÓ ü t \ " f InSb-like (Fig. 2(a)) > €  `  ¦ + þ A$ í   H  כ “ É r

“

¦5 Å q „  5 Å x : £ ¤$ í `  ¦ % 3   H X < ×  æ כ ¹ô  Ç כ ¹™ èe ” `  ¦ · ú ¡" f [ O " î

%

i  .   " f Fig. 2(a)ü < ° ú  s  > €  \ " f In " é ¶  ü < Sb " é ¶



_    ½ + Ë`  ¦ ½ ©g Ë :& h Ü ¼– Ð + þ A$ í l  0 AK  Fig. 2(b)ü < ° ú

“ É

r 3 9'  1 l x  Œ •s  € 9 כ ¹  . Fig. 2(b)\ " f  A A á ¤ > €  _  t

Sb

  H AlSb _  ³ ð€  `  ¦ Sb 8 £ x Ü ¼– Ð + þ A$ í l  0 Aô  Ç Sb f  ¨ ‚ Ã Ì r

ç ß –`  ¦ _ p   9 t

In

“ É r Sb ³ ð€  \  In`  ¦ f  ¨ ‚ à Ìr v   H r  ç

ß –`  ¦ _ p ô  Ç . ¢ ¸ô  Ç 0 AA á ¤ > €  _  t

In

  H InAs ³ ð€  `  ¦ In 8

£

x Ü ¼– Ð + þ A$ í l  0 Aô  Ç In f  ¨ ‚ à Ìr ç ß –s “ ¦ t

Sb

  H In ³ ð€  \  Sb\  ¦ f  ¨ ‚ à Ìr v   H r ç ß –s  .

Fig. 1. InAs/AlSb quantum well structure on GaAs sub- strate.

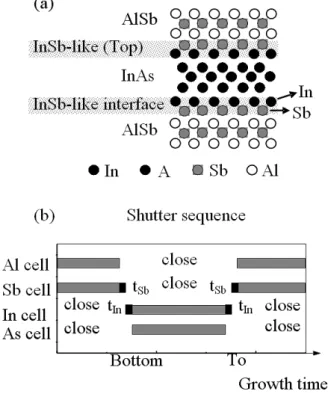

Fig. 2. Interface structures for (a) InSb-like interface and (b) shutter sequencing with InSb-like interface on top and bottom.

Fig. 3“ É r InAs G V ,   © œ8 £ x  Ò\ " f Sb f  ¨ ‚ à Ì\  _ K  InSb- like > €  s  ë ß –[ þ t # Qt   H õ & ñ `  ¦    · p  כ s   [10]. €

$

 Fig. 3(b)ü < ° ú  s  InAs ³ ð€  \  Sb\  ¦ f  ¨ ‚ à Ìr v €   Asõ

Sb   o  À D K`  ¦ K " f InSb   ½ + Ë`  ¦ + þ A$ í >   ) a  . Sb\  ¦

(3)

Fig. 3. (a)-(d) schematic diagram of inSb-like interface on InAs surface (top interface). RHEED pattern of (e) InAs and (f) InSb layer.

>

5 Å q f  ¨ ‚ Ã Ì €   Fig 3(d)ü < ° ú  s  InSb   ½ + Ës  ç  H{ 9  >  + þ A

$ í

 ) a  . s  Qô  Ç   õ   H RHEED ³ ð€   ì  r$ 3    õ – Ð S X ‰ “

½

+ É Ã º e ”  . Fig. 3(e)ü < (f)  H InSb-like > €   $ í  © œ „  , Ê ê _

 RHEED ½ ¨› ¸– Ð" f Fig. 3(e)  H InAs ³ ð€  `  ¦   ? /  H (2 × 1) ½ ¨› ¸s “ ¦ Fig. 3(f)  H InSb ³ ð€  `  ¦   ? /  H (1

× 3) ½ ¨› ¸s  .   " f Sb f  ¨ ‚ Ã Ì Ê ê InAs ³ ð€  \  InSb 8 £ x s

 + þ A$ í ÷ &% 3    H  כ `  ¦ · ú ˜ à º e ”  . s  כ “ É r InAs G V ,  0 A A

á

¤ > €  $ í  © œ r  Sb f  ¨ ‚ à Ìë ß –Ü ¼– Е ¸ InAs ³ ð€  \  InSb-like

>

€  `  ¦ + þ A$ í r ~  ´ à º e ”    H  כ `  ¦ _ p   9 ‘ : r ƒ  ½ ¨\ " f



 H InAs G V ,   © œ8 £ x  Ò_  InSb-like > €   + þ A$ í r  In f  ¨ ‚ à Ìr  ç

ß –õ  Sb f  ¨ ‚ Ã Ì r ç ß –`  ¦ 0 œ í x 9 15œ í– Ð y Œ •y Œ • “ ¦& ñ % i  .

#

Œl " f Sb f  ¨ ‚ Ã Ì 15œ í  H z  ´+ « >`  ¦ : Ÿ x K  þ j& h  o % i  .

Fig. 4  H InAs G V ,   A _  In f  ¨ ‚ à Ìr ç ß –õ  Sb f  ¨ ‚ à Ìr  ç

ß –    o\    É r „    s 1 l x • ¸ x 9 0 l x • ¸\  ¦    · p Õ ªA á Ô s

 . s M : In f  ¨ ‚ à Ìr ç ß –õ  InAs G V , _  ¿ ºa   H y Œ •y Œ • 1œ í ü

< 15 nm– Ð : Ÿ x{ 9  % i  . Fig. 4(a)\ " f ˜ Ѝ  H  ü < ° ú  s  Sb\  ¦ f  ¨ ‚ Ã Ì t  · ú §“ É r  â Ä º „    s 1 l x • ¸ 8,067 cm

2

/V·s

–

Ð  © œ ± ú € Œ ¤Ü ¼ 9 0 l x • ¸  H 5.78 × 10

12

cm

−2

– Ð  © œ Z  }

€

Œ

¤ . s  כ “ É r > €  \  InSb 8 £ x s  ç  H{ 9  >  + þ A$ í ÷ &t  3 l w

“

¦ AlAs < ʓ É r AlSbAs8 £ x 1 p x s  + þ A$ í ÷ &# Q   + þ Aõ  U  ·“ É r

†

< Ê`  ¦ + þ A$ í , „   _  0 l x • ¸\  ¦ Z  } s “ ¦ s 1 l x • ¸\  ¦ ± ú Æ ҍ  H כ ¹“   Ü

¼– Ð # Œ ”   . t ë ß – Sb\  ¦ 15 œ í s  © œ f  ¨ ‚ Ã Ì   H  â Ä º

„

   s 1 l x • ¸ü < 0 l x • ¸ ° ú כ“ É r y Œ • y Œ • 12,000 ∼ 13,000 cm

2

V·s ü

< 1.0 × 10

12

∼ 2.0 × 10

12

cm

−2

 s _  ° ú כ`  ¦ & ’ Ü ¼ 9 f

 ¨ ‚ à Ìr ç ß –s  45œ í s  © œÜ ¼– Ð U  ´# Q4 R• ¸ „    s 1 l x • ¸ü < 0 l x

•

¸  H  8 s  © œ    t  · ú §“ ¦ Ä »t  ÷ &  H  ⠆ ¾ Ó`  ¦ ˜ Ð% i  . s

 כ

“ É r Sb  1 monolayer (ML) f  ¨ ‚ Ã Ì  ) a Ê ê\   H l ó ø Í³ ð€  _

Fig. 4. Electron mobility and sheet carrier concentration at 300 K in dependence of the bottom (a) Sb and (b) In soaking time.

\ P

\  -t \  _ K  ~ 1 >  ì  r K ÷ &  H Sb-Sb   ½ + Ës  ³ ð€  \  + þ A

$ í

÷ &# Q  8 s  © œ f  ¨ ‚ à Ì÷ &t  · ú §l  M :ë  H Ü ¼– Ð # Œ ”   .

"

f Sb f  ¨ ‚ à Ìr ç ß –`  ¦ Z þ t # Œ• ¸ „    s 1 l x • ¸ü < 0 l x • ¸ Ä »t ÷ &



 H  ⠆ ¾ Ó`  ¦ ˜ Ðs >   ) a  . Fig 4(b)  H  A A á ¤ > €  \ " f Sb f

 ¨ ‚ Ã Ì Ê ê In f  ¨ ‚ à Ìr ç ß –\    É r „    s 1 l x • ¸ü < 0 l x • ¸\  ¦



· p Õ ªA á Ôs  . s M :  A A á ¤ > €  _  t

Sb

“ É r 30 œ í– Ð ½ © 



o % i “ ¦ InAs G V , _  ¿ ºa  % i r  15 nm– Ð : Ÿ x{ 9  % i  .

Fig. 4(b) \ " f    1 p w s  In f  ¨ ‚ à Ìr ç ß –s  3œ í“    â Ä º\ 

„

  s 1 l x • ¸ €  • 18,000 cm

2

/V·s – Ð þ j@ /° ú כ`  ¦ ˜ Ðs

7 œ í\   H „   s 1 l x • ¸  r  ± ú  ”   . „   _  0 l x • ¸ % i r  In f  ¨ ‚ à Ìr ç ß –s  3œ í { 9  M : 1.2 × 10

12

cm

−2

– Ð  © œ ± ú “ É r

° ú

כ`  ¦ ˜ Ð% i  .

Fig. 5  H In f  ¨ ‚ à Ìr ç ß –\    É r > €  _  : £ ¤$ í `  ¦ TEM Ü ¼

–

Ð 8 £ ¤& ñ ô  Ç é ß –€    ”  s  .   õ \     1 p w s  In f  ¨ ‚ à Ìr  ç

ß –s  3œ í“    â Ä º > €  s   © œ L :  F M >  + þ A$ í ÷ &% 3 Ü ¼ 9 f  ¨

‚ Ã

Ì r ç ß –s  U  ´# Q| 9 à º2 Ÿ ¤ & h & h  > €  s   } 9 # Qt   H ^  ¦ à º e ”



. s ü < ° ú  “ É r s Ä »  H In f  ¨ ‚ à Ìr ç ß –s  U  ´# Q| 9 à º2 Ÿ ¤ F K5 Å q$ í _

 In " é ¶  [ þ t s  Ó ü æ u >  ÷ &# Q > €   : £ ¤$ í s    t l  M :ë  H s

 9 TEM   õ \  ¦ : Ÿ x K " f s \  ¦ S X ‰ “  ½ + É Ã º e ”  .

Fig. 6(a)  H InAs G V ,  ¿ ºa    oü <  A A á ¤ > €  _  In f

 ¨ ‚ à Ìr ç ß –\    É r „   _  s 1 l x • ¸ü < 0 l x • ¸\  ¦    · p Õ ªA

(4)

Fig. 5. Cross-sectional TEM images of InAs/AlSb quan- tum well in dependence of the bottom In soaking time.

Sb soaking times are 30 sec. In soaking times are (a) 1 sec, (b) 3 sec, (c) 5 sec, and (d) 7 sec.

á

Ôs  . InAs G V , _  ¿ ºa  15 nm\ " f 30 nm– Ð ¿ º  0

>f ” \     „   _  s 1 l x • ¸ Z  }  & ’ Ü ¼ 9 In f  ¨ ‚ à Ìr ç ß –

\

   É r    o  H InAs _  ¿ ºa ü <  © œ › ' a \ O s  Ä » ô  Ç  ⠆ ¾ Ó

`

 ¦ ˜ Ð% i  . s  כ “ É r InAs G V , _  ¿ ºa  ¿ º 0 >f ” \ 



 > €  \ " f µ 1 ÏÒ q t÷ &  H î  r ì ø Í _  í ß –ê ø Í % ò † ¾ Ós  ×  ¦ # Q[ þ t l  M

:ë  H s  . Fig. 6(a)\    Í Ç x1 p w s  InAs G V , _  ¿ ºa 

30  s “ ¦ In f  ¨ ‚ à Ìr ç ß –s  3œ í{ 9  M : „    s 1 l x • ¸ 20,700 cm

2

/V·s Ü ¼– Ð þ j@ /° ú כ`  ¦   ? /% 3  .

Fig. 6(b)-(c)  H 0 A,  A  > €  7 á x À Ó\    É r “ : r • ¸ _ ” > r

$ í

(10 k ∼ 300 k) Hall ´ òõ  8 £ ¤& ñ   õ s  . Fig. 6(b)- (c) \ " f  Ž “ É rÒ  o " é ¶ s  z  ´‚  Ü ¼– Ð ƒ     ) a Õ ªA á ԍ  H · ú ¡" f

„

   s 1 l x • ¸ þ j@ /– Ð 8 £ ¤& ñ  ) a r « Ñ_  “ : r • ¸_ ” > r$ í 8 £ ¤& ñ



õ s  . Fig. 6(b)\ " f ˜ Ѝ  H  ü < ° ú  s  8 £ ¤& ñ “ : r • ¸

± ú

 f ” \     „   s 1 l x • ¸ Z  }  4 R 10 k \ " f 65,860 cm

2

/V·s  t  7 £ x  % i  . 8 £ ¤& ñ “ : r • ¸ ± ú  f ” \     „



 s 1 l x • ¸ 7 £ x    H  כ “ É r Å Ò> h s “ : r \  _ ô  Ç î  r ì ø Í _  í

ß –ê ø Ís  \ O    H  כ `  ¦ _ p   9   " f InAs/AlSb € ª œ Ä º Ó

ü

t \ " f InSb-like > €  s  ¸ ú ˜ + þ A$ í ÷ &% 3    H  כ `  ¦ _ p ô  Ç



. G. Tuttle et al [3]\  _ K  ˜ Г ¦  ) a   õ   H 10 k \ " f 121,000 cm

2

/V·s _  Z  }“ É r ° ú כ`  ¦ ˜ Ð% i   H X < ‘ : r ƒ  ½ ¨\ " f  H InAs ü < AlSb_  ¿ ºa  þ j& h  o÷ &t  · ú §  ± ú “ É r ° ú כ`  ¦ ˜ Г

 כ

Ü ¼– Ð ó ø Íé ß –  ) a  . Fig. 6(b)-(c)\ " f š ¸˜ É r  ) a " é ¶ õ   rÒ  o

"

é

¶ Ü ¼– Ð    · p Õ ªA á ԍ  H G. Tuttle et al. \ " f ˜ Г ¦  ) a

«

і Ð" f y Œ •y Œ •  A A á ¤ > €  \  AlAs-like > €  s  + þ A$ í  ) a  â Ä

ºü < 0 A,  A A á ¤ — ¸¿ º AlAs-like > €  s  + þ A$ í  ) a  â Ä º_  “ : r

•

¸_ ” > r$ í f . Ë 8 £ ¤& ñ   õ s  9 8 £ ¤& ñ “ : r • ¸ ± ú  f ” \ • ¸ „



 s 1 l x • ¸_     o  _  \ O    H  כ `  ¦ ^  ¦ à º e ”  . ¢ ¸ô  Ç

Fig. 6. (a) Electron mobility and sheet carrier concentra- tion at 300 K in dependence of the InAs channel thick- ness. Comparison of (b) mobility and (c) sheet carrier concentration for quantum wells utilizing the three com- binations of InSb-like and AlAs-like interface.

Fig. 6(c) \ " f ^  ¦ à º e ” 1 p w s  „   _  0 l x • ¸ % i r  0 A,  A  A

á

¤ > €  \  InSb-like > €  s  + þ A$ í ÷ &% 3 `  ¦ M :\   H  © œ“ : r \ 

"

f_  „    0 l x • ¸ 1.7 × 10

12

cm

−2

Ü ¼– Ð AlAs-like > €   s

 + þ A$ í ÷ &% 3 `  ¦ M : ˜ Ð  ± ú Ü ¼ 9 8 £ ¤& ñ “ : r • ¸ ± ú  f ” \ 



 ‚  + þ A& h Ü ¼– Ð 0 l x • ¸ ± ú  ”   . t ë ß – AlAs-like > €   s

 + þ A$ í  ) a  â Ä º\   H €  • 100 k ü < 250 k \ " f Å Ò> h_  1 l x



 (freeze-out) ‰ & ³ © œs       H  כ `  ¦ ^  ¦ à º e ” Ü ¼ 9 s   H AlAs-like > €  s  Å Ò> h\  ¦ + þ A$ í # Œ î  r ì ø Í  í ß –ê ø Í_  " é ¶ “   s

  ) a    H  כ `  ¦ _ p ô  Ç .

(5)

IV. + s Ç Â ] Ø

MBE Z O Ü ¼– Ð GaAs l ó ø Í 0 A\  InAs/AlSb € ª œ Ä ºÓ ü t

`

 ¦ $ í  © œr &  InAs> €   $ í  © œ › ¸| \    É r : £ ¤$ í `  ¦ TEM õ

 Hall ´ òõ  8 £ ¤& ñ Ü ¼– Ð › ¸  % i  .

InAs/AlSb € ª œ Ä ºÓ ü t ½ ¨› ¸_  > €  \ " f Sbü < In_  f  ¨ ‚ Ã Ì r

ç ß –`  ¦    or &  InSb-like > €  `  ¦ + þ A$ í % i  . InAs G  V ,

_  0 AA á ¤ > €  \ " f  H Sb f  ¨ ‚ à Ìë ß –Ü ¼– Е ¸ InSb-like > €  s  + þ

A$ í ÷ &% 3  .  A A á ¤ > €  \ " f  H Sb f  ¨ ‚ à Ì_   â Ä º\  15œ í s

 © œ f  ¨ ‚ à Ì÷ &€    8 s  © œ > €   : £ ¤$ í s     o t  · ú §€ Œ ¤ .

t ë ß – In f  ¨ ‚ Ã Ì r ç ß –    o\     î  r ì ø Í _  s 1 l x • ¸ü <

>

€   : £ ¤$ í s  / å L   >     o % i Ü ¼ 9 InAs Ä ºÓ ü t _  ¿ ºa 

\

 ¦ 15 nm \ " f 30 nm– Ð 7 £ x r (  `  ¦ M :  © œ“ : r \ " f 20,700 cm

2

/V·s _  „   s 1 l x • ¸\  ¦ % 3 % 3 `  ¦ à º e ” % 3  . ¢ ¸ô  Ç “ : r • ¸ _

” > r$ í Hall´ òõ  8 £ ¤& ñ `  ¦ : Ÿ x # Œ > €  \  InSb-like > €  s  + þ

A$ í ÷ &# Q s “ : r  o Å Ò> h\  _ ô  Ç í ß –ê ø Ís  µ 1 ÏÒ q t t  · ú §  H



 H  כ `  ¦ S X ‰ “   % i  .

P

c p 8 ý ò k >

‘

: r ƒ  ½ ¨  H ô  Dz D G † < ÆÕ ü t F é ß – ‚  • ¸õ ] j (KRF-2004-041- D00433) ü < õ † < ÆF é ß – : £ ¤& ñ l œ í (R01-2006-000-10874- 0) t " é ¶ \  _ K  ”  ' Ÿ ÷ &% 3 6 £ §.

Y

c p w Š à U Ø ”  ô

[1] A. Nakagawa, H. Kroemer and J. H. English, Appl.

Phys. Lett. 54, 1893 (1989).

[2] L. F. Luo, R. Beresford, W. I. Wang and H.

Munekata, Appl. Phys. Lett. 55, 789 (1989).

[3] J. Werking, G. Tuttle, C.Nguyen, E. L. Hu and H.

Kroemer, Appl. Phys. Lett. 57, 905 (1990).

[4] K. Yoh, T. Moriuchi and M. Inoue, Jpn. J. Appl.

Phys. Part 2 29, L2455 (1990).

[5] J. B. Boss, W. Kruppa, B. V. Shanabrook, D. Park, J. L. Davis and H. B. Dietrich, Electron. Lett. 29, 1888 (1993).

[6] C. R. Bolignesi, E. J. Canine and H. Kroemer, IEEE Electron Device Lett. 15, 16 (1994).

[7] G. Tuttle and H. Kroemer, IEEE Trans. Electron Device ED-34, 2358 (1987).

[8] G. Tuttle, H. Kroemer and J. H. English, J. Appl.

Phys. 67, 3032 (1990).

[9] J. Shen, H. Goronkin, J. D. Dow and S. Y. Ren. J.

Appl. Phys. 77, 1576 (1995).

[10] Takeshi Miura, Takanori Nakai and Koichi Yam-

aguchi, Appl. Surf. Sci. 237, 242 (2004).

(6)

Electrical Properties of the InSb-like Interface in an AlSb/InAs/AlSb Quantum Well

Y. K. Noh and M. D. Kim

Department of Physics, Chungnam National University, Daejeon 305-764

J. E. Oh

Division of Electrical and Computer Engineering, Hanyang University, Ansan 426-791

Y. H. Kim

Korea Research Institute of Standards And Science, Daejeon 305-340

S. G. Kim

Department of Information and Communications, Joongbu University, Gumsan-gun 132-940

H. S. Im

Department of Semiconductor Science, Dongguk University, Seoul 100-715 (Received 28 March 2007)

We researched the electrical and the structural properties of the InSb-like top and bottom in- terfaces of an InAs layer in an AlSb/InAs/AlSb quantum-well structure grown on a GaAs (001) substrate by using molecular beam epitaxy. We investigated these properties by using reflection high-energy electron diffraction, transmission election microscopy, and Hall effect measurements.

We obtained an electron mobility of 20,700 cm

2

/V·s at room temperature by using a combina- tion of a 30-nm InAs well and InSb-like top and bottom interfaces. In addition, according to the measurement of the temperature dependence, the InAs well interface formed an InSb-like layer.

PACS numbers: 73.61.Ey, 73.63.Hs, 81.15.Hi

Keywords: InAs, AlSb, Interface, TEM, Hall effect, Mobility

E-mail: [email protected]

수치

Fig. 2. Interface structures for (a) InSb-like interface and (b) shutter sequencing with InSb-like interface on top and bottom.
Fig. 4. Electron mobility and sheet carrier concentration at 300 K in dependence of the bottom (a) Sb and (b) In soaking time
Fig. 6. (a) Electron mobility and sheet carrier concentra- concentra-tion at 300 K in dependence of the InAs channel  thick-ness

참조

관련 문서

In Section 2, for a scheme X with an action of an affine algebraic group G, we recall the setting of G-equivariant sheaves of DG-algebras on X.. the corresponding derived

A substance as germanium or silicon whose electrical conductivity is intermediate between that of a metal (like copper) and an insulator (like rubber); More importan t of

• The values of P r and v r listed for air in Table A-17 are used for calculating the final temperature during an isentropic process.. EX 4) Isentropic Compression of Air in

InAs Quantum Rods CdSe

InAs Quantum Rods CdSe

패스트캠퍼스중급R프로그래밍강의 R네이버뉴스크롤러N2H4관리자

The index is calculated with the latest 5-year auction data of 400 selected Classic, Modern, and Contemporary Chinese painting artists from major auction houses..

JSP 엔진은 이 기능을 기본적으로 사용한다. 만약 기존과 같은 방식을 원하는 경우에는 jeus-web-dd.xml 에 설정할 수 있다. jeus-web-dd.xml 설정”을
