• 검색 결과가 없습니다.

Sol-Gel 0 n É; c 8 ý” X ¢ TiO 2 U c lT c l8 ý < gX c l õ m Í — ¤V R Ë

N/A
N/A
Protected

Academic year: 2021

Share "Sol-Gel 0 n É; c 8 ý” X ¢ TiO 2 U c lT c l8 ý < gX c l õ m Í — ¤V R Ë"

Copied!
7
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

Sol-Gel 0 n É; c 8 ý” X ¢ TiO 2 U c lT c l8 ý < gX c l õ m Í — ¤V R Ë

™

»„ ç ¡Œ ‰ x · ) o * > ¾ 6 Ò ·  6 Ò) ç ý — ¡

Ö

 ¦í ß –@ /† < Ɠ § Ó ü t o † < Æõ , Ö  ¦í ß – 680-749

™

»q + ä

Ö

 ¦í ß –@ /† < Ɠ §  o† < Æ/ B N† < Æõ , Ö  ¦í ß – 680-749

T

_  u­ £ · ® £ ø ¶ Bg ` @

( Å Ò)“   B s h A,  â Å Ò 780-820 (2004¸   12 Z 4 21{ 9  ~ à Î6 £ §)

Sol-GelZ O \  _ K  TiO

2

~ à Ì} Œ •`  ¦ ] j Œ • “ ¦, a % ¦ ] j Œ •r   6   xô  Ç 8 ú ¤ B _  † < Ê| ¾ Óõ  \ P % ƒo  “ : r • ¸\    É r s [ þ t TiO

2

~ à Ì} Œ •_  ½ ¨› ¸& h  : £ ¤$ í õ  F g† < Æ& h  : £ ¤$ í `  ¦ › ¸  % i  . 400

C \ " f \ P % ƒo ô  Ç TiO

2

~ à Ì} Œ •“ É r anatase



& ñ  © œs    z Œ ¤Ü ¼ 9, 1000

C \ " f  H rutile   & ñ  © œs    z Œ ¤ . TiO

2

~ à Ì} Œ •_    & ñ ß ¼l   H 8 ú ¤ B _  0 l x

•

¸ü < \ P % ƒo  “ : r • ¸ Z  }`  ¦ à º2 Ÿ ¤ 7 £ x  % i “ ¦, — ¸Ž  H ~ à Ì} Œ •_  ³ ð€   © œI   H ç  H{ 9  % i Ü ¼ 9, \ P % ƒo  “ : r • ¸ 7 £ x

½ + Éà º2 Ÿ ¤ › ¸x 9  “ ¦   & ñ $ í s  Ä ºÃ º % i  . 800

C ü < 1000

C \ " f \ P % ƒo ô  Ç ~ à Ì} Œ •_  È Òõ Ö  ¦“ É r ~ à Ì} Œ •_



& ñ  © œõ  › ¸$ í _     o\  _ K  µ 1 ÏÒ q tô  Ç f  ¨ à º– Ð “  K  300 ∼ 800 nm_   © œ% ò % i \ " f / å L   >  y Œ ™™ è

%

i  . ~ à Ì} Œ •_  porosity  H \ P % ƒo  “ : r • ¸ü < 8 ú ¤ B † < Ê| ¾ Ós  7 £ x ½ + Éà º2 Ÿ ¤ y Œ ™™ è % i  . ¢ ¸ô  Ç 8 ú ¤ B  † < Ê| ¾ Ós  7 £ x

† <

Ê\     f  ¨ à º‰ & ³ © œ“ É r ˜ Ð  ± ú “ É r “ : r • ¸\ " f   z Œ ¤ .

PACS numbers: 81.20.Fw

Keywords: TiO

2

~ à Ì} Œ •, a % ¦ 0 qZ O , F g† < Æ& h  : £ ¤$ í , ½ ¨› ¸& h  : £ ¤$ í , \ P % ƒo  “ : r • ¸, 8 ú ¤ B  0 l x • ¸

I. " e  ] Ø

TiO

2

  H q “ §& h   H \  -t   ½ ™× ¼ Ì “ s`  ¦ t    ì ø ͕ ¸^ ‰ Ó ü t

| 9

– Ð" f r  F g‚  õ    H  ü @‚   % ò % i _  Û ¼& 7 ˜à Ô! 3 \ " f Z  }“ É r È

Òõ Ö  ¦ õ  Ï ã J] X Ò  ¦`  ¦ t  9,  o† < Æ& h  î ß –& ñ $ í s  8 A# Q  F g

† <

Æ~ à Ì} Œ •\ " f  ïh A F « і Ð F g# 3 0 A >   6   x ÷ &# Q M ® o   [1, 2]. a % ¦- 0 qZ O `  ¦ s 6   xô  Ç TiO

2

~ à Ì} Œ •“ É r F g € 9 '  [3], [ j b ” } Œ • [4], Û ¼G ' p" f [5], F g • ¸  › ' a [6], F g8 ú ¤ B  [7–9] 1 p x_   € ª œ ô

Ç ì  r  \  6 £ x6   x ÷ &“ ¦ e ”  . Õ ª ü @ TiO

2

~ à Ì} Œ •\  @ /ô  Ç ƒ

½

¨– Ѝ  H TiO

2

_  † < Ê| ¾ Óõ  \ P % ƒo  “ : r • ¸\    É r   & ñ  o  â

†

¾ Ó [10]õ  f  ¨ à ºé ß –_     o [11]\  @ /ô  Ç ƒ  ½ ¨ e ” % 3 Ü ¼ 9,



o† < Æ& h  % ƒo  Ê ê ~ à Ì} Œ •_  ½ ¨› ¸& h  : £ ¤$ í \  @ /ô  Ç ƒ  ½ ¨ à º '

Ÿ ÷ &% 3   [12, 13]. TiO

2

  H À Ò { 9 (tetragonal),     ]

j(tetragonal), Ú ÔÀ Ò s à Ô(orthorhombic)_  [ j t  + þ A I

– Ð ” > r F  “ ¦, Õ ª ×  æ  © œ î ß –& ñ ô  Ç  © œI  À Ò { 9 s  .



 ] j  H 12 > h_  ¼ 1 π  ^ ‰ — ¸" fo  ×  æ 4 > h   É r ¼ 1 π  ^ ‰ü <

/ B

N Ä » “ ¦, À Ò { 9 “ É r ¼ 1 π  ^ ‰ 2> h, Ú ÔÀ Ò s à ԍ  H 3 > h — ¸

E-mail: [email protected];

Tel: +82-52-259-2330; Fax: +82-52-259-1693

"

fo \  ¦ / B N Ä » “ ¦ e ”   H + þ AI s  . : £ ¤ y  anatase  H ï  rî ß –& ñ



© œÜ ¼– Ð" f 800

C s  © œ_  \ P % ƒo  õ & ñ \  _ K " f rutile– Ð

„

s  >   ) a  . s  Qô  Ç   & ñ  © œ_  + þ A$ í “ É r Ø  ¦µ 1 ÏÓ ü t| 9 õ  6   x B

, 8 ú ¤ B ,  ïh A~ ½ ÓZ O , ™ è$ í “ : r • ¸ 1 p x \  _ K    & ñ  ) a   [14, 15]. TiO

2

~ à Ì} Œ •_  ] j Œ • ~ ½ ÓZ O Ü ¼– Ѝ  H evaporatingZ O  [16], sputteringZ O  [17], CVDZ O  [18], sol-gelZ O  [19] 1 p x s  e ”  .

s

 Qô  Ç # Œ Q ] j› ¸~ ½ ÓZ O [ þ t ×  æ \ " f a % ¦- 0 qZ O “ É r · û ª“ ¦ È Ò" î ô  Ç

~ Ã

Ì} Œ •`  ¦ ] j Œ •   H X < Ä »o  “ ¦, ± ú “ É r “ : r • ¸\ " f @ /€  & h   ï h As  0 p x  9 [20], ç  H| 9  “ ¦ Z  }“ É r í  H • ¸_  ~ à Ì} Œ •`  ¦ % 3 `  ¦ Ã

º e ”  . ¢ ¸ô  Ç 7 £ x‚ Ã Ì Ó ü t| 9 _  › ¸$ í x 9 ™ D ¥½ + Ëq _  › ¸] X s  6   x s

 “ ¦, ~ à Ì} Œ • ] j Œ •\  e ” # Q" f F ‰ & ³$ í s  Ä ºÃ º # Œ Ä »o  x 9

“

¦ì  r   t t ^ ‰\  ~ à Ì} Œ •`  ¦ + þ A$ í ½ + É Ã º e ” Ü ¼ 9 [21], 8 ú ¤ B   '

‘ ] j 1 p x`  ¦ s 6   x # Œ ~ à Ì} Œ •_  F g† < Æ& h  x 9 ½ ¨› ¸& h  : £ ¤$ í 1 p x

`

 ¦  Ä »\  v >  › ¸] X ½ + É Ã º e ”   H  © œ& h s  e ”   [22,23]. ‘ : r ƒ

½

¨\ " f  H a % ¦- 0 qZ O `  ¦ s 6   x # Œ TiO

2

a % ¦ õ  ~ à Ì} Œ •`  ¦ ] j Œ •

“

¦, a % ¦ ] j Œ •r   6   xô  Ç 8 ú ¤ B _  † < Ê| ¾ Óõ  ~ à Ì} Œ •] j Œ • Ê ê \ P % ƒ o

 “ : r • ¸\    É r TiO

2

~ à Ì} Œ •_  F g† < Æ& h , ½ ¨› ¸& h  : £ ¤$ í `  ¦ › ¸



 % i  .

-109-

(2)

II. ÷ m Ç] M öU ê s0 n É

a

% ¦- 0 q g Ë >t  ïh AZ O `  ¦ s 6   x # Œ TiO

2

~ à Ì} Œ •`  ¦ ] j Œ • l  0 AK " f  H $ í 0 p x s  Ä ºÃ ºô  Ç TiO

2

a % ¦`  ¦ ] j› ¸   H  כ s  ×  æ כ ¹

 . ‘ : r ƒ  ½ ¨\ " f  H TiO

2

a % ¦`  ¦ ] j› ¸ l  0 AK  Ø  ¦µ 1 ÏÓ ü t| 9

–

Ѝ  H Titanium tetra-isopropoxide(TTIP, Junsei Chemi- cal)\  ¦  6   x % i Ü ¼ 9, TTIP_  à ºì  r K \  ¦ 0 Aô  Ç Ó ü t“ É r œ í í

 H à º\  ¦  6   x % i  . Õ ªo “ ¦ hydrochloric acid(HCl)`  ¦ 8 ú ¤ B

– Ð  6   x % i “ ¦, TiO

2

a % ¦“ É r TTIP ü < isopropanol_  ™ D ¥

½ +

ËÓ ü t \  xM % i í ß – à º6   xÓ  o(x = 0.7, 1.0, 2.0, 3.0, and 4.0)õ  isopropanol_  ™ D ¥½ + ËÓ ü t`  ¦ & h  # Œ ½ + Ë$ í % i  . ] j› ¸  ) a a % ¦

“ É

r ´ ú ¨“ É r ” ¸ê ø ÍÒ  o`  ¦ ` (“ ¦ 6> h Z 4 s  © œ î ß –& ñ  ) a  © œI \  ¦ Ä »t

%

i  . ] j› ¸  ) a TiO

2

a % ¦_  pH  H 8 ú ¤ B  † < Ê| ¾ Ó\    " f 1.9\ 

"

f 4.3 t    z Œ ¤ .

a

% ¦- 0 q g Ë >t  ïh AZ O \ " f ~ à Ì} Œ •_  ¿ ºa   H l ó ø Í_  “   © œ5 Å q

•

¸\  _ K  ý aÄ º  ) a  . ‘ : r ƒ  ½ ¨\ " f  H ] j Œ •ô  Ç a % ¦`  ¦  6   x

#

Œ l ó ø Í_  “   © œ5 Å q • ¸\  ¦ 100 mm/min Ü ¼– Ð { 9 & ñ >  Ä »t

% i  . Õ ªo “ ¦ “ ¦“ : r \ " f \ P % ƒo ô  Ç ~ à Ì} Œ •_  : £ ¤$ í `  ¦ › ¸

l  0 AK  l ó ø ÍÜ ¼– Ѝ  H quartz glass(50 × 20 mm)\  ¦  6   x

% i “ ¦,  ïh A „  \  · ú ˜ ï`  ¦,  [ j— : r, 3  7 £ x À Óà º 1 p x Ü ¼– Ð l  ó

ø Í`  ¦ [ j' ‘  % i  . ~ à Ì} Œ •_  ¿ ºa \  ¦ 7 £ x r v l  0 AK " f 3 r ì

ø Í4 Ÿ ¤  ïh A`  ¦ z  ´r  % i “ ¦, TiO

2

~ à Ì} Œ •_  > €  Ò q t$ í ~ ½ Ót \  ¦ 0 A # Œ 100

C_  “ : r • ¸\ " f 30ì  rç ß – | › ¸õ & ñ `  ¦ z  ´r  % i  Ü

¼ 9, ~ à Ì} Œ •_  \ P % ƒo  “ : r • ¸\    É r : £ ¤$ í `  ¦ › ¸  l  0 AK  5

C/min_  5 p x“ : r5 Å q • ¸– Ð y Œ • \ P % ƒo  “ : r • ¸ t  5 p x“ : r r †   Ê

ê 400

C ∼ 1000

C # 3 0 A\ " f_  “ : r • ¸\ " f 1r ç ß – 1 l xî ß –

\ P

% ƒo  % i  .

TiO

2

~ à Ì} Œ •_    & ñ  © œ    o\  ¦ ì  r$ 3  l  0 AK  X-‚    r] X  ì

 r$ 3 (Philips PW3710, CuK±)`  ¦ s 6   x % i “ ¦, 8 £ ¤& ñ  ) a  r ] X

 J ‡  Ü ¼– РÒ'   6 £ §_  Scherrer d ” `  ¦ s 6   x # Œ ~ à Ì} Œ •_



& ñ  © œ_  ß ¼l \  ¦ > í ß – % i   [24].

L = kλ

β cos θ (1)

#

Œl " f, L“ É r TiO

2

~ à Ì} Œ •_    & ñ ß ¼l s “ ¦, k  H  © œ Ã

º(=0.94), λ  H X-‚  _   © œ(CuKα = 1.5406 ˚ A), ⍠ H z

´] j ì ø Íu ; Ÿ ¤, θ  H peak ×  æd ” _   r] X  y Œ •• ¸s  . Õ ªo “ ¦ Ô

 ¦ç  H{ 9 ô  Ç   + þ A§ 4 \  _ ô  Ç % ò † ¾ ӓ É r Á ºr  % i Ü ¼ 9, XRD  © œ q

_  l > & h  ‚  ; Ÿ ¤“ É r ] jü @ % i  . ~ à Ì} Œ • ³ ð€  _  p [ j½ ¨› ¸

\

 ¦ ì  r$ 3  l  0 AK  Å Ò „   ‰ & ³p  â (Hitachi S-4200)`  ¦   6



x % i Ü ¼ 9, ~ à Ì} Œ •_  È Òõ Ö  ¦“ É r UV-VIS ì  rF gF g • ¸> (HP 8453)\  ¦  6   x # Œ 300 ∼ 1000 nm_   © œ% ò % i \ " f 8 £ ¤& ñ

% i  . 8 £ ¤& ñ  ) a È Òõ Ö  ¦ Õ ªA á Ԗ РÒ'   6 £ §_  d ” `  ¦ s 6   x

# Œ TiO

2

~ à Ì} Œ •_  porosity\  ¦ > í ß – % i   [25].

Porosity =



1 − n

2

− 1 n

2D

− 1



× 100(%) (2)

Fig. 1. FT-IR spectra of TiO

2

powder.

é

ß –, n

D

  H pore-freeô  Ç ~ à Ì} Œ •_  Na Û ¼& 7 ˜à Ô! 3  D‚  (589 nm) \ " f_  Ï ã J] X Ò  ¦(n

D

= 2.52) s  9, n“ É r ~ à Ì} Œ •_  Ï ã J] X Ò  ¦ s

  [26].

III. + s ÇÊ Ý õ m Í À X Ø8 ý

Fig. 1“ É r \ P % ƒo  › ¸| \    É r TiO

2

ì  r´ ú ˜_   o† < Æ& h  ½ ¨

›

¸ü <   ½ + Ë\  p u   H % ò † ¾ Ó`  ¦ · ú ˜ ˜ Ðl  0 AK   © œ“ : r ì  r´ ú ˜õ  300

C ü < 500

C \ " f y Œ •y Œ • \ P % ƒo ô  Ç TiO

2

ì  r´ ú ˜_  FT- IR Û ¼& 7 ˜à Ô! 3 `  ¦ Õ ªA á Ԗ Ð    · p כ s  .  © œ“ : r(25

C) \ " f

|

› ¸ô  Ç  â Ä º 1620 cm

−1

  H % ƒ_  f  ¨ à ºx ß ¼      H X <, s

 כ “ É r -OH l \  K { © œ “ ¦, 900cm

−1

∼ 1300cm

−1

% ò % i  _  x ß ¼  H Ä »l Ó ü t \  _ ô  Ç f  ¨ à ºx ß ¼\  ¦    · p . Õ ªo “ ¦ 300

C s  © œ\ " f \ P % ƒo   ) a ì  r´ ú ˜_   â Ä º Ä »l Ó ü t s   _  ” > r F

 t  · ú §6 £ §`  ¦ · ú ˜ à º e ” % 3  .

Fig. 2 ü < 3“ É r 8 ú ¤ B _  0 l x • ¸ 0.7 Mõ  4.0 M\ " f ] j› ¸ ô

Ç a % ¦ – Ð ] j Œ •ô  Ç TiO

2

~ à Ì} Œ •`  ¦ @ /l  ì  r0 Al \ " f furnace\  ¦



6   x # Œ 400

C ∼ 1000

C_  “ : r • ¸\ " f 1r ç ß – 1 l xî ß – \ P % ƒ o

ô  Ç ~ à Ì} Œ •_  XRD J ‡  `  ¦    · p  כ s  . Õ ªa Ë >\ " f 2θ

20 ∼ 30

“   % ò % i _   ™ è Z  }“ É r peak  H l ó ø ÍÜ ¼– Ð  6   xô  Ç quartz glass_  X-‚   ƒ  5 Å q: £ ¤$ í / B G‚  `  ¦    · p . — ¸Ž  H ~ Ã Ì }

Œ

•“ É r \ P % ƒo  „  \  q & ñ | 9 s % 3 Ü ¼ 9, 400

C \ " f \ P % ƒo  ô

Ç ~ à Ì} Œ •“ É r    ] j x ß ¼   z Œ ¤ . s   H TiO

2

~ à Ì} Œ •s  q

& ñ | 9 \ " f    ] j   & ñ ½ ¨› ¸– Ð „  ¨ 8 Š ÷ &% 3 6 £ §`  ¦ ˜ Ð# ŒÅ Ò



 H   õ s  . Õ ªo “ ¦ \ P % ƒo  “ : r • ¸\  ¦ 400

C \ " f 600

C

–

Ð 7 £ x r ( ” \        ] j x ß ¼_  ß ¼l   H 7 £ x  % i



 H X <, s   H ~ à Ì} Œ •_     ] j   & ñ $ í s  > h‚  ÷ &% 3 6 £ §`  ¦ _  p

ô  Ç . 0.7 M_  TiO

2

~ à Ì} Œ •_   â Ä º 800

C \ " f     ]

j   & ñ  © œë ß – ˜ Ð% i Ü ¼  4.0 M_  TiO

2

~ à Ì} Œ •“ É r 800

C \ 

"

f    ] jü < À Ò { 9    & ñ  © œs  1 l x r \  ™ D ¥½ + Ë÷ &# Q    z

Œ ¤ . 1000

C \ " f ~ à Ì} Œ •`  ¦ \ P % ƒo  % i `  ¦  â Ä º    ] j

(3)

Table 1. Crystallite size of TiO

2

thin films calcined at various temperlatures.

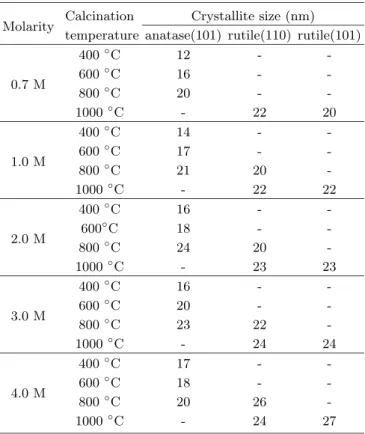

Calcination Crystallite size (nm) Molarity

temperature anatase(101) rutile(110) rutile(101)

400

C 12 - -

600

C 16 - -

0.7 M

800

C 20 - -

1000

C - 22 20

400

C 14 - -

600

C 17 - -

1.0 M

800

C 21 20 -

1000

C - 22 22

400

C 16 - -

600

C 18 - -

2.0 M

800

C 24 20 -

1000

C - 23 23

400

C 16 - -

600

C 20 - -

3.0 M

800

C 23 22 -

1000

C - 24 24

400

C 17 - -

600

C 18 - -

4.0 M

800

C 20 26 -

1000

C - 24 27

x

ß ¼  H    t  · ú §“ ¦ À Ò { 9  x ß ¼ë ß – 8 £ ¤& ñ ÷ &% 3  . s ° ú

“ É

r ‰ & ³ © œ“ É r 8 ú ¤ B 0 l x • ¸ Z  }`  ¦ à º2 Ÿ ¤ ± ú “ É r “ : r • ¸\ " f À Ò { 9



& ñ  © œs  + þ A$ í H † d`  ¦ · ú ˜ à º e ”   H  כ Ü ¼– Ð 8 ú ¤ B ] j“   % i í ß –_  0

l

x • ¸ 7 £ x  €  " f 8 ú ¤ B ] j\  _ ô  Ç   & ñ  © œ „  s  8 ú ¤”

÷

&# Q µ 1 ÏÒ q tô  Ç   õ – Ð ó ø Íé ß – ) a   [27,28].

Table 1“ É r 8 ú ¤ B  0 l x • ¸\  ¦ ² ú ˜o  # Œ ] j Œ •ô  Ç TiO

2

~ à Ì} Œ •_

\ P

% ƒo  “ : r • ¸\    É r   & ñ ß ¼l \  ¦ XRD   õ – РÒ'  > í ß – ô

Ç  כ Ü ¼– Ð, \ P % ƒo  “ : r • ¸ 7 £ x † < Ê\     TiO

2

~ à Ì} Œ •_

Fig. 2. XRD patterns of TiO

2

thin films prepared from 0.7 M solution.



& ñ ß ¼l   H t 5 Å q& h Ü ¼– Ð 7 £ x  % i  . 400

C_   â Ä º,



 ] j   & ñ ß ¼l   H 2.0 M õ  3.0 M\ " f  H  _     o \ O  Ü

¼  8 ú ¤ B _  0 l x • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ 12 nm \ " f 17 nm– Ð 7 £ x

 % i  . 600

C \ " f  H 3.0 M  t   H 8 ú ¤ B _  0 l x • ¸ 7 £ x

½ + Éà º2 Ÿ ¤    ] j   & ñ ß ¼l  16 nm\ " f 20 nm– Ð 7 £ x

   4.0 M\ " f  H 18 nm – Ð y Œ ™™ è % i  . s  כ “ É r 4.0 M_  0 l x • ¸\ " f    ] j\ " f À Ò { 9 – Ð_   © œ„  s  r  Œ •

÷

&l  M :ë  H“    כ Ü ¼– Ð ó ø Íé ß – ) a  . “ ¦“ : r“   800

C \ " f  H 2.0 M \ " f    ] j   & ñ ß ¼l  24 nm– Ð þ j@ / ÷ &% 3

3.0 M \ " f    ] j   & ñ ß ¼l  23 nm– Ð y Œ ™™ è % i  .

ì

ø ̀   À Ò { 9    & ñ ß ¼l   H „  ^ ‰& h Ü ¼– Ð 7 £ x  % i  . 8 ú ¤ B  _

 0 l x • ¸ 1 M˜ Ð   H  â Ä º, 800

C s  © œ_  “ : r • ¸\ " f  H (110) €  _  À Ò { 9 – Ð „  ¨ 8 Š ÷ &% 3     É r €  “   (101) €   _  À Ò { 9 – Ð „  ¨ 8 Š ÷ &% 3  . 1M\ " f  H (110) €  _  À Ò { 9

\

" f (101) €  _  À Ò { 9 – Ð „  ¨ 8 Š ÷ &€  " f À Ò { 9  { 9  _  ß ¼ l

 y Œ ™™ èô  Ç ì ø ̀  , 4.0 M\ " f  H (110) €  _  À Ò { 9 \ " f (101) €  _  À Ò { 9 – Ð „  ¨ 8 Š ÷ &€  " f { 9  _  ß ¼l  7 £ x

%

i  . s   H XRD J ‡  Ü ¼– Ð S X ‰ “  ô  Ç  כ % ƒ! 3  8 ú ¤ B _  0 l x • ¸

7

£

x ½ + Éà º2 Ÿ ¤    ] j\ " f À Ò { 9 – Ð_   © œ„  s  8 ú ¤”   ) a

 כ

÷  rë ß –  m   " f– Ð   É r €  \  e ”   H À Ò { 9    & ñ ß ¼l \ 

•

¸ % ò † ¾ Ó`  ¦ Å Ò% 3  .

Fig. 4 ü < 5  H 8 ú ¤ B _  0 l x • ¸ 0.7 Mõ  4.0 M\ " f 7 £ x‚ Ã Ì ô

Ç TiO

2

~ à Ì} Œ •`  ¦ y Œ • “ : r • ¸\ " f \ P % ƒo  # Œ ³ ð€  `  ¦ „   Å Ò



‰ & ³p  â (SEM)`  ¦  6   x # Œ 8 £ ¤& ñ ô  Ç  כ Ü ¼– Ð ] j Œ • ) a ~ à Ì} Œ • s

 ç  H{ 9  >  + þ A$ í ÷ &% 3 6 £ §`  ¦ S X ‰ “  ½ + É Ã º e ” % 3  . TiO

2

~ à Ì} Œ •

`

 ¦ 400

C – Ð \ P % ƒo ô  Ç  כ “ É r 2  { 9  \  ¦ ½ ¨Z >  l  # Q§ >

“

¦, 600

C – Ð \ P % ƒo ô  Ç ~ à Ì} Œ •“ É r €  • 30 nm ß ¼l _  2  { 9



– Ð ½ ¨$ í ÷ &# Q e ”  . \ P % ƒo  “ : r • ¸\  ¦ 800

C – Ð 7 £ x r &  y

Œ

• ~ à Ì} Œ •`  ¦ \ P % ƒo  % i `  ¦  â Ä º, ~ à Ì} Œ • — ¸¿ º 2  { 9  _  Ó ü æ 5

g”    © œI  Ì º§  >  › ' a¹ 1 Ï÷ &% 3  . Õ ªo “ ¦ 50 ∼ 100 nm

Fig. 3. XRD patterns of TiO

2

thin films prepared from

4.0 M solution.

(4)

Fig. 4. SEM micrographs of 0.7 M TiO

2

thin films. (a) 400

C (b) 600

C (c) 800

C (d) 1000

C.

Fig. 5. SEM micrographs of 4.0 M TiO

2

thin films. (a) 400

C (b) 600

C (c) 800

C (d) 1000

C.

ß

¼l _  2  { 9  [ þ t – Ð ½ ¨$ í ÷ &# Q4 R e ” 6 £ §`  ¦ S X ‰ “  ½ + É Ã º e ”

%

3  . ¢ ¸ô  Ç Fig. 4(c) ∼ (d)ü < Fig. 5(c) ∼ (d)\ " f 8 ú ¤ B  _

 0 l x • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ porosity  y Œ ™™ è # Œ ~ à Ì} Œ •s  › ¸x 9

“ ¦ ç  H{ 9 † < Ê`  ¦ S X ‰ “  ½ + É Ã º e ” “ ¦ Ó ü æ 5 g”   { 9  [ þ t_  + þ AI

½

¨+ þ As   _ ” `  ¦ › ' a¹ 1 Ͻ + É Ã º e ” % 3  . \ P % ƒo  “ : r • ¸ü < 8 ú ¤ B _  0

l

x • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ ~ à Ì} Œ •_  2  { 9  _  ß ¼l  ´ ú §s  $ í  © œ

% i Ü ¼ 9 ~ à Ì} Œ •_  › ¸x 9 • ¸  H  8¹ ¡ ¤ > h‚  ÷ &% 3  . 1000

C_

\ P

% ƒo  “ : r • ¸– Ð ] j Œ • ) a ~ à Ì} Œ •“ É r — ¸Ž  H 0 l x • ¸\ " f 2  { 9  \  ¦

› '

a¹ 1 Ï l  # Q§ > “ ¦, ~ à Ì} Œ •_  @ / Òì  r s   _  é # Qo – Ð Ó ü æ 5

g4 R e ” # Q 800

C \ " f_  { 9  [ þ t ˜ Ð   s `›   & & ’ “ ¦, 0 l x • ¸

s \  _ ô  Ç { 9  _  ß ¼l • ¸ ß ¼>  s  z Œ ™`  ¦ ^  ¦ à º e ”

%

3  . s ü < ° ú  s  Z  }“ É r \ P % ƒo  “ : r • ¸\  _ ô  Ç   & ñ  © œ„  s  ü

< 8 ú ¤ B – Ð  6   xô  Ç % i í ß –_  0 l x • ¸\    " f ~ à Ì} Œ •_  ³ ð€   © œ I

 s  Ì º§  >    z Œ ™`  ¦ ^  ¦ à º e ” % 3  .

Fig. 6 õ  7“ É r 8 ú ¤ B _  0 l x • ¸ 0.7 Mõ  2.0 M\ " f 7 £ x‚ Ã Ì ô

Ç TiO

2

~ à Ì} Œ •`  ¦ UV-VIS ì  rF gF g • ¸> \  ¦  6   x # Œ 300 ∼ 1000 nm  © œ% ò % i \ " f È Òõ Ö  ¦`  ¦ 8 £ ¤& ñ ô  Ç  כ s  . 350 ∼ 800 nm  © œ% ò % i \ " f È Òõ Ö  ¦ Û ¼& 7 ˜à Ô! 3 s  1 l x+ þ AI – Ð

è ß –  כ “ É r ~ à Ì} Œ •_  ç ß –[ O \  _ ô  Ç  כ s  . s  ç ß –[ O  Û ¼& 7 ˜à Ô

!

3 _  ”  ; Ÿ ¤“ É r \ P % ƒo  “ : r • ¸ 7 £ x † < Ê\     7 £ x    H  כ

`

 ¦ ^  ¦ à º e ”  . s  Qô  Ç   õ   H TiO

2

~ à Ì} Œ •_  Ï ã J] X Ò  ¦ s  7 £ x

 “ ¦ ì ø ̀  \  ¿ ºa   H y Œ ™™ è   H  כ `  ¦ ˜ Ð# Œï  r  . 800

C s

 © œ\ " f \ P % ƒo   ) a À Ò { 9  TiO

2

~ à Ì} Œ •_  f  ¨ à ºé ß –“ É r

] j\ " f À Ò { 9 – Ð  © œ„  s  H † d \     ˜ Ð  |    © œ% ò % i  Ü

¼– Ð s 1 l x % i  . s  ° ú  “ É r s 1 l x‰ & ³ © œ“ É r    ] j\ " f À Ò

{ 9    & ñ  © œÜ ¼– Ð „  ¨ 8 ŠH † d Ü ¼– Ð+ ‹ TiO

2

~ à Ì} Œ •_   ½ ™× ¼Ì “ s \ 



-t     o ) a  כ \  l “  ô  Ç . Õ ªo “ ¦, y Œ •y Œ •_  Õ ªa Ë >\ " f 800

C s  © œ_  \ P % ƒo  “ : r • ¸\  _ K  ] j Œ • ) a TiO

2

~ à Ì} Œ •_  È

Òõ Ö  ¦ s  300 ∼ 700 nm_   © œ% ò % i \ " f  © œ{ © œy  y Œ ™™ è

“

¦ e ”  . z  ´] j 800

C s  © œ_  Z  }“ É r “ : r • ¸\ " f ] j Œ • ) a ~ Ã Ì }

Œ

•“ É r ¹ ¢ ¤î ß –Ü ¼– Ð ¨ î  # Œ• ¸ Í Ò\ P “ ¦ Ô  ¦ È Ò" î >     o % i

Fig. 6. UV-VIS spectra of TiO

2

thin films prepared from 0.7 M solution.

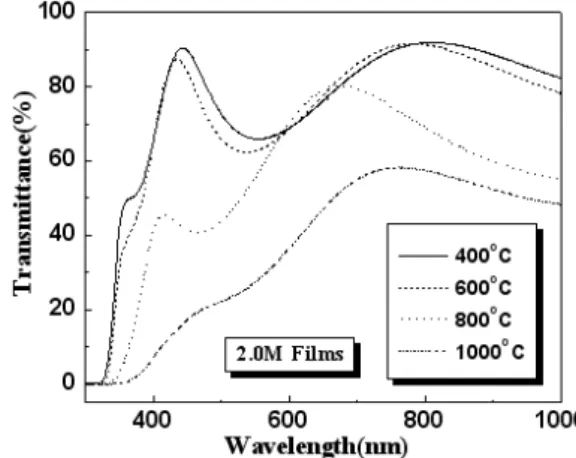

Fig. 7. UV-VIS spectra of TiO

2

thin films prepared from

2.0 M solution.

(5)

Fig. 8. Porosities of TiO

2

thin films for calcination tem- perature and catalyst concentration.



. s  Qô  Ç   õ   H    ] j\ " f À Ò { 9    & ñ  © œÜ ¼– Ð  © œ

„

s  { 9 # Qz Œ ™Ü ¼– Ð “  K  µ 1 ÏÒ q tô  Ç f  ¨ à º M :ë  H“    כ Ü ¼– Ð ó ø Í é

ß – ) a  .  6   xô  Ç % i í ß –_  0 l x • ¸ 7 £ x † < ÊÜ ¼– Ð “  K " f ~ à Ì} Œ • _

  © œ„  s ü < ³ ð€    © œI \  p u   H % ò † ¾ Ós  ˜ Ð  ± ú “ É r \ P % ƒ o

 “ : r • ¸\ " f { 9 # Qz Œ ¤ .

Fig. 8“ É r 8 ú ¤ B – Ð  6   xô  Ç % i í ß –_  0 l x • ¸\  ¦ 7 £ x  # Œ ] j Œ • ô

Ç TiO

2

~ à Ì} Œ •_  porosity\  ¦    · p Õ ªA á Ôs  . Fig. 8\ 

"

f \ P % ƒo  “ : r • ¸ 7 £ x † < Ê\     porosity  H 0.7M ~ à Ì} Œ •

“

É r 28.2 \ " f 25.7 %– Ð, 1.0M ~ à Ì} Œ •“ É r 27.4 \ " f 22.4 %– Ð, 2.0M ~ à Ì} Œ •“ É r 25.7 \ " f 17.2 %– Ð, 3.0M ~ à Ì} Œ •“ É r 24.9 \ " f 14.6 % – Ð, 4.0M ~ à Ì} Œ •“ É r 24.1 \ " f 8.3 %– Ð y Œ ™™ è† < Ê`  ¦ S X ‰ “

½ +

É Ã º e ” % 3  . s  כ “ É r \ P % ƒo  “ : r • ¸ 7 £ x ½ + Éà º2 Ÿ ¤ ~ à Ì} Œ •? / _  l / B N s    t “ ¦ › ¸x 9 • ¸ > h‚   ) a  כ Ü ¼– Ð ó ø Íé ß –÷ & 9, Fig. 4 ü < 5_  (d)\ " f ˜ Ѝ  H  ü < ° ú  s  8 ú ¤ B ] j_  0 l x • ¸

7

£

x ½ + Éà º2 Ÿ ¤ { 9  ß ¼l  7 £ x  # Œ ~ à Ì} Œ •_  l / B N s   Œ • t



 H  כ `  ¦ ^  ¦ à º e ” % 3   [29].   " f \ P % ƒo  “ : r • ¸ü < 8 ú ¤ B  ]

j_  7 £ x   H ~ à Ì} Œ •_  Ï ã J] X Ò  ¦`  ¦ 7 £ x r v “ ¦ ˜ Ð  › ¸x 9 ô  Ç

~ Ã

Ì} Œ •`  ¦ + þ A$ í † < Ê`  ¦ · ú ˜ à º e ” % 3  .

IV. + s Ç Â ] Ø

‘

: r  7 Hë  H \ " f  H a % ¦- 0 qZ O \  _ K  TiO

2

~ à Ì} Œ •`  ¦ ] j Œ • “ ¦, a

% ¦ ] j Œ •r   6   xô  Ç 8 ú ¤ B _  † < Ê| ¾ Óõ  Ê ê% ƒo  õ & ñ “   \ P % ƒo

“

: r • ¸\    É r ~ à Ì} Œ •_  F g† < Æ& h , ½ ¨› ¸& h  : £ ¤$ í \  @ / # Œ ƒ

½

¨ % i  . TiO

2

~ à Ì} Œ •`  ¦ ] j Œ • l  0 A # Œ Ø  ¦µ 1 ÏÓ ü t| 9 – Ѝ  H w

 ³ o u · ú ˜9  q  s × ¼\  ¦  6   x “ ¦ 6   x B – Ѝ  H s ™ èá Ԗ Ѐ 9  · ú ˜



ï`  ¦`  ¦, 8 ú ¤ B – Ѝ  H HCl`  ¦  6   x # Œ TiO

2

a % ¦`  ¦ ] j› ¸ % i



. TiO

2

~ à Ì} Œ •`  ¦ ] j Œ • l  0 AK  g Ë >t  ïh AZ O `  ¦  6   x % i  Ü

¼ 9, “   © œ5 Å q • ¸  H 100 mm/min Ü ¼– Ð Ä »t  % i  . ~ à Ì} Œ •_



& ñ  o\  ¦ 0 A # Œ 100

C \ " f 30ì  rç ß – | › ¸õ & ñ `  ¦  • 2 ; Ê ê 5 p

x“ : r 5 Å q • ¸\  ¦ 5

C/min Ü ¼– Ð # Œ 400 ∼ 1000

C_  “ : r • ¸

\

" f 1r ç ß – 1 l xî ß – \ P % ƒo  % i  .

]

j› ¸ô  Ç TiO

2

a % ¦“ É r à ºì  r õ  Ä »l Ó ü t 1 p x s  — ¸¿ º 7 £ xµ 1 Ï # Œ



_  ” > r F  t  · ú §6 £ §`  ¦ S X ‰ “  ½ + É Ã º e ” % 3 “ ¦, 400

C ü < 600

C_  “ : r • ¸\ " f \ P % ƒo ô  Ç TiO

2

~ à Ì} Œ •“ É r    ] j   & ñ  © œ

`

 ¦   ? /% 3  . 800

C_   â Ä º 8 ú ¤ B _  0 l x • ¸ 0.7 M˜ Ð



 Z  }“ É r 0 l x • ¸\ " f  H    ] jü < À Ò { 9 s  ™ D ¥½ + Ë÷ &# Q

z Œ ¤“ ¦, 1000

C \ " f  H — ¸¿ º À Ò { 9    & ñ  © œs    z Œ ¤Ü ¼ 9,  © œ„  s  “ : r • ¸  H 8 ú ¤ B _  † < Ê| ¾ Ós  7 £ x † < Ê\        % i



. ¢ ¸ô  Ç ~ à Ì} Œ •_    & ñ ß ¼l   H 8 ú ¤ B _  † < Ê| ¾ Óõ  \ P % ƒo  “ : r

•

¸ 7 £ x ½ + Éà º2 Ÿ ¤ 7 £ x  % i  . SEM  ”  `  ¦ : Ÿ x K  600

C

\

" f \ P % ƒo ô  Ç ~ à Ì} Œ •\ " f 1  { 9   Ó ü æ 5 g”    © œI “   2  { 9

 _  ß ¼l  30 ∼ 40 nme ” `  ¦ S X ‰ “  ½ + É Ã º e ” % 3 “ ¦, 1000

C \ " f  H Õ ª ß ¼l  150 ∼ 300 nm– Ð 7 £ x  % i “ ¦, ~ à Ì} Œ •

“ É

r  8¹ ¡ ¤ › ¸x 9 K & ’  . 8 ú ¤ B _  0 l x • ¸ Z  }“ É r a % ¦`  ¦  6   xô  Ç ~ Ã Ì }

Œ •\ " f 2  { 9  _  ß ¼l   © œ@ /& h Ü ¼– Ð ß ¼>    z Œ ¤Ü ¼ 9,



& ñ $ í õ  › ¸x 9  o & ñ • ¸ Ä ºÃ º >    z Œ ¤ .

800

C s  © œ_  \ P % ƒo  “ : r • ¸\  _ K  ] j Œ • ) a TiO

2

~ à Ì} Œ • _  È Òõ Ö  ¦“ É r 300 ∼ 800 nm_   © œ% ò % i \ " f  © œ{ © œy  y Œ ™™ è

  H  כ Ü ¼– Ð   z Œ ¤ . s   H ~ à Ì} Œ •_    & ñ  © œ    oü < “ ¦“ : r

\

" f ~ à Ì} Œ •_  › ¸$ í s    † < ÊÜ ¼– Ð “  K  µ 1 ÏÒ q tô  Ç f  ¨ à º M :ë  H“

 כ

Ü ¼– Ð ó ø Íé ß – ) a  . 8 ú ¤ B | ¾ Ó`  ¦ 7 £ x r (  `  ¦  â Ä º s  Qô  Ç f  ¨ Ã

º ‰ & ³ © œs   © œ@ /& h Ü ¼– Ð ± ú “ É r “ : r • ¸\ " f   z Œ ¤ . ¢ ¸ô  Ç \ P

%

ƒo  “ : r • ¸ü < 8 ú ¤ B | ¾ Ós  7 £ x † < Ê\     { 9   ß ¼l  7 £ x

# Œ ~ à Ì} Œ •_  porosity  H y Œ ™™ è % i  . s  ° ú  “ É r ‰ & ³ © œ“ É r \ P

%

ƒo  1 l xî ß –\  ~ à Ì} Œ • ? /_  l / B N s    t €  " f › ¸x 9 K & ’ l  M

:ë  H“    כ Ü ¼– Ð ó ø Íé ß – ) a  .

‘

: r  7 Hë  H_  ƒ  ½ ¨  õ – РÒ' , TiO

2

a % ¦`  ¦  6   x # Œ a % ¦- 0 q g Ë

>t  ïh AZ O  ] j Œ •ô  Ç TiO

2

~ à Ì} Œ •_  F g† < Æ& h , ½ ¨› ¸& h  : £ ¤$ í “ É r

\ P

% ƒo  “ : r • ¸ü <  6   xô  Ç 8 ú ¤ B ] j_  0 l x • ¸\     B Ä º x 9 ] X  ô

Ç › ' a >  e ” Ü ¼ 9,  € ª œô  Ç    o      H  כ `  ¦ · ú ˜ à º e ”

% 3  .

P c

p 8 ý ò k >

‘

: r ƒ  ½ ¨  H í ß –\ O  " é ¶  Ò_  t % i + À :’   “  § 4 € ª œ$ í  \ O _  ƒ

½

¨  õ – Ð Ã º' Ÿ ÷ &% 3 6 £ §.

Y c

p w Š à U Ø ”  ô

[1] H. Hiroshi and K. Takao, Sol-Gel Optics a, John

D. Mackenzie, Ed., Proc. SPIE. 1758, 67 (1992).

(6)

[2] H. Bach and D. Krause, Thin Films on Glass (Springer, Verlag Berlin Heidelberg, Germany, 1997), Chap. 4.

[3] H. Kostlin, G. Frank, G. Hebbinghaus, H. Auding and K. Denissen, J. Non-Cryst. Solids. 218, 347 (1997).

[4] Y. Yan, S. R. Chaudhuri and A. Sarkar, J. Am. Ce- ram. Soc. 79, 1061 (1996).

[5] H. Tang, K. Prasad, R. Sanjin´ es and F. L´ evy, Sen- sors and Actuators B. 26-27, 71 (1995).

[6] J. Zhai, T. Yang, L. Zhang and X. Yao, Ceram.

International. 25, 667 (1999).

[7] J. C. Yu, J. Yu and T. Zhao, Applied Catalysis. 36, 31 (2002).

[8] J. Yu, X. Zhao and Q. Zhao, Mater. Chem. Phys.

69, 25 (2001).

[9] T. Miki, K. Nishizawa, K. Suzuki and K. Kato, Mat.

Letts. 58, 2751 (2004).

[10] R. N. Viswanath and S. Ramasamy, Coll. Sur. A.

133, 49 (1998).

[11] P. Chrysicopoulou, D. Davazoglou and G. Kordas, Thin Solid Films. 323, 188 (1998).

[12] L. Wicikowski, B. Kusz, L. Murawski, K. Szani- awska and B. Sus, Vacuum. 54, 221 (1999).

[13] H. Lin, H. Kozuka and T. Yoko, Thin Solid Films.

315, 111 (1998).

[14] H. Bach and D. Krause, Thin Films on Glass (Springer-Verlag, Berlin, Germany, 1997), Chap. 4.

[15] L. Hu, T. Yoko, H. Kozuka and S. Sakka, Thin Solid Films. 219, 18 (1992).

[16] Y. L. Wang and K. Y. Zhang, Surf. Coat. Technol.

140, 155 (2001).

[17] S. Takeda, S. Suzuki, H. Odaka and H. Hosono, Thin Solid Films. 392, 338 (2001).

[18] H. Y. Ha, S. W. Nam, T. H. Lim, I. H. Oh and S.

A. Hong, J. Memb. Sci. 111, 81 (1996).

[19] L. Hu, T. Yoko, H. Kozuka and S. Sakka, Thin Solid films. 219, 18 (1992).

[20] R. S. Sonawane, B. B. Kale and M. K. Dongare, Mater. Chem. Phys. 85, 52 (2004).

[21] P. Chrysicopoulou, D. Davazoglou, C. Trapalis and G. Kordas, Thin Solid Films. 323, 22 (1998).

[22] H. Yanagi, T. Hishiki, T. Tobitani, A. Otomo and S. Mashiko, Chem. Phys. Lett. 292, 332 (1998).

[23] J. Zhai, L. Zhang and X. Yao, J. Func. Mat. 28, 490 (1997).

[24] B. D. Cullity, Elements of X-Ray Diffraction (Addison-wesley, Notre Dam, USA, 1978), Chap. 9.

[25] B. E. Yoldas and P. W. Partlow, Thin Solid Films.

129, 1 (1985).

[26] W. D. Kingery, H. K. Bowen and D. R. Uhlmann, Introduction to Ceramics (Wiley, New York, USA, 1976).

[27] T. Nishide, M. Sato and H. Hara, Journal of Mate- rial Science 35, 465 (2000).

[28] D. J. Kim, H. J. Lee, S. H. Hahn, Hankook Kwang- hak Hoeji 13, 3 (2002).

[29] Y. Hu, C. Yuan, J. Cryst. Growth 274, 563 (2005).

(7)

Preparation and Characteristics of TiO 2 Thin Film by Using the Sol-Gel Method

Sang Cheol Kim, Min Chan Heo and Sung Hong Hahn

Department of Physics, University of Ulsan, Ulsan 680-749

Eui Jung Kim

Department of Chemical Engineering, University of Ulsan, Ulsan 680-749

Chung Woo Lee and Jong Hyun Joo Inhee Lighting Co., Ltd, Gyeongju 780-820

(Received 21 December 2004)

TiO

2

thin films were prepared by using a sol-gel process and their structural and optical properties were examined at various calcination temperatures and catalyst concentrations. The XRD result for the TiO

2

thin film calcined at 400

C showed the anatase phase, that transformed into the rutile phase at 1000

C. The crystallite size of the films increased with increasing catalyst concentration and calcination temperature, and all films were fabricated uniformly. The films had excellent den- sity uniformity and crystallinity with increasing catalyst content and calcination temperature. The transmittances of the films calcined at 800

C and 1000

C were reduced prominently in the wave- length range of 300 ∼ 800 nm due to the absorption resulting from changes in the crystallite phase and the composition in the film. The porosity of the TiO

2

thin films was decreased with increasing calcination temperature and catalyst content, and the absorption occurred at lower temperature with increasing catalyst content.

PACS numbers: 81.20.Fw

Keywords: TiO

2

thin film, Sol-gel method, Optical property, Structural property, Calcination temperature, Catalyst concentration

E-mail: [email protected]

수치

Fig. 1. FT-IR spectra of TiO 2 powder.
Table 1. Crystallite size of TiO 2 thin films calcined at various temperlatures.
Fig. 7. UV-VIS spectra of TiO 2 thin films prepared from 2.0 M solution.
Fig. 8. Porosities of TiO 2 thin films for calcination tem- tem-perature and catalyst concentration.

참조

관련 문서

hydrophilic properties of TiO 2 thin films prepared by sol-gel method and reactive magnetron sputtering system, Thin Solid Films 519 (2011) 6944-6950.. [10] Sung-Eun

This paper presents the results obtained from glow discharge optical emission spectrometry (GD- OES) depth profiling of Cu(In, Ga)Se 2 (CIGS) thin films prepared at various

Raman spectroscopy and Fourier transform infrared (FTIR) spectrophotometry were used to investigate the bonding configurations of carbon atoms in the Diamond-like carbon (DLC)

In addition, the results from the study of the applicability of a BN thin film to an AC-PDP protective layer showed a transmittance of 95 % or higher, indicating optical

Bi 2 Te 3 and Sb 2 Te 3 films were grown on (001) GaAs substrates by using the metal organic chemical vapor deposition (MOCVD) method.. High resolution transmission electron

X- ray diffraction revealed that the Zn 1 −x Mn x S films had a zinc-blende structure, and double-crystal rocking-curve spectra showed that the crystal quality got worse with

The composition of LixMn 2 O 4 films were analyzed using depth profile x-ray photoelectron spectroscopy (DXPS), and the results showed that the concentra- tion of Li in the

Abstrat Thermal stabilizing effect of Yb 3+ , Er 3+ codoping into TiO 2 powder prepared by sol-gel method and its upconversion characteristics were analyzed.. The effect of TiO 2 :
