TK-3206 제품을 구입해 주신 여러분께 감사드립니다.
빠르고 정확한 측정 및 과입력 보호 회로를 내장하여 고장을 최소화 하였습니다. 신체적 손상 및 제품의 안전을 위해 사용하시기 전에 사용설명서의 “경고” 및 “주의”에 관한 내용을 잘 읽어 주시기 바랍니다.
안 전 표 시
“주의”: 매우 중요한 안전 지시로 신체적 손상이나 제품에 중대한 영향을 미칠 수 있으니 반드시 숙지하여 안전한 측정을 하십시오.
측정시 주의 사항
1. 안전한 사용을 위한 경고 지시(
경고)① 1kVA를 초과하는 전기회로에서는 사용하지 마십시오.
② 최대 입력치를 초과해서는 사용하지 마십시오. (AC750V, DC1000V) ③ 측정전 반드시 테스트리드의 상태를 체크하십시오. 코드에 손상이 있는지, 피복에 손상이 있는지를 확인 하십시오.
④ 신체적 손상을 막기 위하여 AC 30Vrms(최대 42.4V) 또는 DC 60V 이상의 전압을 측정할 때는 특별히 주의하여 측정 하십시오.
⑤ 최대 허용 전압을 초과하는 전동기나 발전기가 연결된 선로에서는 사용하지 마십시오.
⑥ 본체를 분해한 상태로 사용하지 마십시오.
⑦ 휴즈는 규정된 제품만 사용하시고, 단락된 휴즈나 규정외의 휴즈는 사용 하지 마십시오.
⑧ 회로를 측정하는 동안에는 테스트리드의 측정핀에 접촉하지 마십시오.
⑨ 테스트 리드를 사용하실 때는 리드의 손가락 손상방지턱 윗부분을 잡고 사용 하십시오.
⑩ 측정기능을 바꾸실 때는 회로로부터 테스트 핀을 분리한 후에 바꾸십시오.
⑪ 측정을 시작하시기 전에 알맞은 측정범위나 기능에 있는지 확인 하십시오.
⑫ 젖은 손이나 습기가 많은 환경에서는 사용하지 마십시오.
⑬ 휴즈나 건전지의 교체시 외에는 본체를 분해하지 마시고 조정되어 있는 사양은 변경해서는 안됩니다.
⑭ 정확도와 안전을 위해 1년에 1회 이상의 교정검사를 받으십시오.
각 부 명 칭
※ NCV ( 비접촉식 검전기능 내장 )
NCV
표시화면
△REL 스위치
RANGE 스위치
전환스위치
데이터홀드 스위치
빽라이트 스위치
HZ/% 스위치
기능스위치
VΩ⟛
Hz 측정단자
공통입력단자
㎂ , ㎃
측정단자
10A 측정단자
일 반 사 양
측 정 사 양
◎ 정확도를 기하기 위해 18℃~28℃의 범위에서 측정(최대 80%RH)

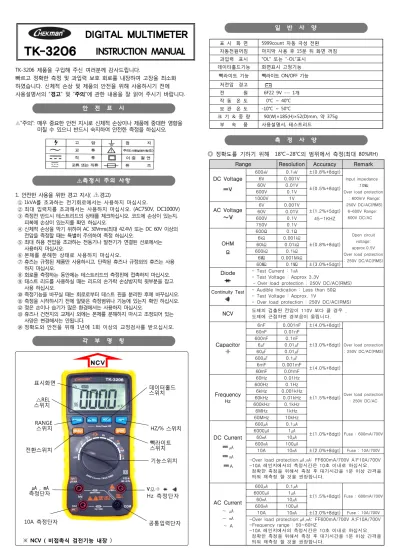

DIGITAL MULTIMETER
TK3206 INSTRUCTION MANUAL
표 시 화 면 5999count 자동 극성 전환 자동전원꺼짐 마지막 사용 후 15분 뒤 화면 꺼짐 과입력 표시 “OL" 또는 ”OL“표시
데이터홀드기능 화면표시 고정기능
빽라이트 기능 빽라이트 ON/OFF 기능 저전압 경고
전 원 6F22 9V --- 1개 작 동 온 도 0℃ ~ 40℃
보 관 온 도 -10℃ ~ 50℃
크 기 ＆ 중 량 90(W)×185(H)×52(D)mm, 약 375g 부 속 품 사용설명서, 테스트리드
Range Resolution Accuracy Remark
DC Voltage
600㎷ 0.1㎷ ±(0.8%+8dgt)
Input impedance :10㏁
Over load protection : 600mV Range:
250V DC/AC(RMS) 6-600V Range:
600V DC/AC
6V 0.001V
±(0.5%+8dgt)
60V 0.01V
600V 0.1V
1000V 1V
AC Voltage
6V 0.001V
±(1.2%+5dgt) 45~1KHZ
60V 0.01V
600V 0.1V
750V 0.1V
OHM Ω
600Ω 0.1Ω
±(0.8%+8dgt)
Open circuit voltage:
approx.0.5V Over load protection : 250V DC/AC(RMS)
6㏀ 0.001㏀
60㏀ 0.01㏀
600㏀ 0.1㏀
6㏁ 0.001M㏀
60㏁ 0.1㏁ ±(3.0%+5dgt) Diode - Test Current : 1㎃
- Test Voltage : Approx 3.3V
- Over load protection : 250V DC/AC(RMS) Continuity Test - Audible Indication : Less than 50Ω
- Test Voltage : Approx. 1V
- Over load protection : 250V DC/AC(RMS) NCV 도체의 검출된 전압이 110V 보다 클 경우 ,
도체에 근접하면 경보음이 울립니다.
Capacitor
⟛
6nF 0.001nF ±(4.0%+8dgt)
Over load protection : 250V DC/AC(RMS) 60nF 0.01nF
±(3.0%+8dgt) 600nF 0.1nF
6㎌ 0.01㎌
60㎌ 0.01㎌
600㎌ 0.1㎌
6mF 0.001mF
±(4.0%+8dgt) 60mF 0.01mF
Frequency Hz
60Hz 0.01Hz
±(1.5%+8dgt) Over load protection : 250V DC/AC 600Hz 0.1Hz
6kHz 0.001kHz 60kHz 0.01kHz 600kHz 0.1kHz
6MHz 1kHz
60MHz 10kHz
DC Current
㎂
㎃ A
600㎂ 0.1㎂
±(1.0%+8dgt) Fuse : 600mA/700V
6000㎂ 1㎂
60㎃ 10㎂
600㎃ 100㎂
10A 10㎃ ±(2.0%+8dgt) Fuse : 10A/700V -Over load protection:㎂,㎃: FF600mA/700V A:F10A/700V -10A 레인지에서의 측정시간은 10초 이내로 하십시오.
정확한 측정을 위해서 측정 후 대기시간을 1분 이상 간격을 띄워 재측정 할 것을 권장합니다.
AC Current
∼ ㎂
∼ ㎃
∼ A
600㎂ 0.1㎂
±(1.5%+8dgt) Fuse : 600mA/700V
6000㎂ 1㎂
60㎃ 10㎂
600㎃ 100㎂
10A 10㎃ ±(3.0%+8dgt) Fuse : 10A/700V -Over load protection:㎂,㎃: FF600mA/700V A:F10A/700V -Frequency range : 50~60HZ
-10A 레인지에서의 측정시간은 10초 이내로 하십시오.
정확한 측정을 위해서 측정 후 대기시간을 1분 이상 간격을 띄워 재측정 할 것을 권장합니다.
◎ 주요 버튼기능
l
SELECT
: 전환스위치로 AC❨∼❩에서 DC❨ ❩로 전환하거나, OHM BUZZER DIODE CAPACITANCE (Ω, , ,⟛) 레인지에서 사용합니다.l
LIGHT
: 빽라이트가 ON/OFF 됩니다.l
RANGE : 이 스위치를 누르면 수동모드로 전환되며, 스위치를 눌러
소수점을 원하는 대로 옮길 수 있으며, 자동모드로 전환시킬 때는 “RANGE”스위치를 약 2초간 누르거나, 기능스위치를 다른 위치로 전환하면 됩니다.l
△REL : LCD화면에 표시된 수치를 영(0)으로 만들며, 처음 나타난 수치
만큼을 차이값으로 저장합니다. 모든 측정값은 저장한 차이값 만큼을 뺀 값이 표시됩니다.l
HOLD : ‘HOLD’를 누르면 표시화면에
마크가 표시되고, 측정중의 수치를 정지된 상태로 보여줍니다. 종료하고 정상 작동으로 돌아가려면 ‘HOLD’를 누르거나 기능스위치를 전환하면 됩니다.l
HZ : 입력신호의 주파수를 측정합니다.
l
Auto Power Off기능이 작동하고 전원이 끊긴 경우, 다시 전원을 켤때는
“SELECT”스위치를 누르거나, 기능스위치를 OFF로 이동 시킨 후 다시 기능스위치를 측정하고자하는 레인지로 전환하면 됩니다.측 정 방 법
l 기능스위치를 바꿀 때는 반드시 테스트리드를 회로에서 분리된 상태에서 변경하십시오.
l 측정하실 때는 테스트리드 안전손잡이 뒷부분을 잡고 측정하십시오.
1. ACV, DCV 측정 ❨∼V, V❩
최대입력(AC750V, DC1000V) 전압 이상 측정하지 마십시오.
① 기능스위치를 ACV❨∼V❩또는 DCV❨ V❩로 선택한다.
② 화면의 왼쪽에 AC 또는 DC 가 표시된다.
③ 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "VΩ⟛
Hz"단자에 연결한다.
④ 리드를 측정할 회로에 연결한다 ⑤ 화면에 수치가 자동으로 표시된다.
2. NCV (Non Contact Voltage Detection) 측정
① 기능스위치를 NCV❨∼V❩로 선택한다.② 화면에 EF가 표시된다.
③ 몸통부분을 바르게 잡고, 액정부분이 위로 향하게 하여 도체에 접촉되지 않게 검전 하십시오. 도체와 가까워지면 부저소리가 울립니다.
참고 : 검전거리는 주위환경이나 구조에 따라 차이가 날 수 있습니다.
3. OHM BUZZER DIODE CAPACITANCE 측정
❨Ω, , ,⟛❩측정 전 반드시 측정할 회로의 전원을 끈후에 측정하십시오.
① 기능스위치를 “Ω, , ,⟛” 로 선택한다.
② “SELECT”스위치를 눌러 측정하고자하는 레인지로 전환한다.
③ 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "VΩ⟛
Hz"단자에 연결한다.
④ 측정할 회로의 전원을 끈다.
⑤ 리드를 측정할 회로나 부품에 연결한다.
⑥ 화면에 수치가 자동으로 표시된다.
참고 : Capacitance를 측정하기 위해서는 완전히 방전 시킨 후 측정하십시오.
4. Hz 측정
❨교류회로의 주파수 측정❩① 기능스위치를 “HZ" 로 선택한다.
② 화면의 오른쪽에 “Hz”가 표시된다.
③ 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "VΩ⟛
Hz"단자에 연결한다.
④ 리드를 측정할 회로나 부품에 연결한다.
⑤ 화면에 수치가 자동으로 표시된다.
5. ㎂ , ㎃ 측정 ❨전류 측정❩
최대입력(AC600㎃, DC600㎃) 전류 이상을 측정하지 마십시오.
① 기능스위치를 "㎂ 또는 ㎃” 로 선택한다.
② 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "㎂ ㎃”단자에 연결한다.
③ “SELECT”스위치를 눌러 AC❨∼❩또는 DC❨ ❩를 선택한다.
④ 테스트리드를 측정할 회로나 부하에 직렬로 연결한다.
⑤ 화면에 수치가 자동으로 표시된다.
참고 : 전류를 측정할 때에는 흑색 테스트리드를 측정할 회로의 음극(-)에 연결하고, 적색 테스트리드는 부하와 직렬로 양극(+) 에 연결한다. 교류전류를 측정할 때에는 흑색 테스트리드와 적색 테스트리드를 부하와 직렬로 측정할 회로에 연결한다.
6. 10A 측정 ❨전류 측정❩
최대입력(AC10A, DC10A) 전류 이상을 측정하지 마십시오.
① 기능스위치를 "A” 로 선택한다.
② 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "10A"단자에 연결한다.
③ “SELECT”스위치를 눌러 AC❨∼❩또는 DC❨ ❩를 선택한다.
④ 테스트리드를 측정할 회로나 부하에 직렬로 연결한다.
⑤ 화면에 수치가 자동으로 표시된다.
참고 : 10A 레인지에서의 측정시간은 10초 이내로 하십시오. 정확한 측정을 위해서 측정 후 대기시간을 1분 이상 간격을 띄워 재측정 할 것을 권장합니다.
유 지 및 관 리
◈ 건전지 및 휴즈의 교환
l 측정 중에 후면 케이스를 분리하면 전기적인 충격을 입을 수도 있으니 반드시 측정을 중지한 후 분리 하십시오.
l ‘ ’ 마크가 뜨면 정확한 측정을 위해 반드시 건전지를 교환하십시오.
l 7일 이상 사용하지 않을 때에는 반드시 건전지를 분리하십시오.
l 휴즈를 교환할 때는 안전을 위하여 정격전압과 정격전류의 휴즈를 사용하여야만 합니다.
1. 건전지 교환
① 드라이버로 건전지 커버에 부착된 1개의 나사를 푸십시오.
② 극성에 맞게 건전지(9V*1개)를 교체하십시오.
③ 건전지 커버를 덮어 나사를 고정합니다.
2. 휴즈 교환
① 드라이버로 후면 하단 휴즈 덮개에 부착된 1개의 나사를 푸십시오.
② 휴즈 덮개를 분리하고 휴즈를 새것으로 교환하십시오.
③ 휴즈 덮개를 덮어 나사를 고정합니다.
MADE IN CHINA
