측정시 주의 사항

TK-205 제품을 구입해 주신 여러분께 감사드립니다.

빠르고 정확한 측정 및 과입력 보호 회로를 내장하여 고장을 최소화 하였습니다. 신체적 손상 및 제품의 안전을 위해 사용하시기 전에 사용설명서의 “경고” 및 “주의”에 관한 내용을 잘 읽어 주시기 바랍니다.

안 전 표 시

“주의”: 매우 중요한 안전 지시로 신체적 손상이나 제품에 중대한 영향을 미칠 수 있으니 반드시 숙지하여 안전한 측정을 하십시오.

측정시 주의 사항



① 1kVA를 초과하는 전기회로에서는 사용하지 마십시오.

② 최대 입력치를 초과해서는 사용하지 마십시오. (AC750V, DC1000V) ③ 측정전 반드시 테스트리드의 상태를 체크하십시오. 코드에 손상이 있는지, 피복에 손상이 있는지를 확인 하십시오.

④ 신체적 손상을 막기 위하여 AC 25V 또는 DC 36V 이상의 전압을 측정할 때는 특별히 주의하여 측정 하십시오.

⑤ 최대 허용 전압을 초과하는 전동기나 발전기가 연결된 선로에서는 사용하지 마십시오.

⑥ 본체를 분해한 상태로 사용하지 마십시오.

⑦ 휴즈는 규정된 제품만 사용하시고, 단락된 휴즈나 규정외의 휴즈는 사용 하지 마십시오.

⑧ 회로를 측정하는 동안에는 테스트리드의 측정핀에 접촉하지 마십시오.

⑨ 테스트 리드를 사용하실 때는 리드의 손가락 손상방지턱 윗부분을 잡고 사용 하십시오.

⑩ 측정기능을 바꾸실 때는 회로로부터 테스트 핀을 분리한 후에 바꾸십시오.

⑪ 측정을 시작하시기 전에 알맞은 측정범위나 기능에 있는지 확인 하십시오.

⑫ 젖은 손이나 습기가 많은 환경에서는 사용하지 마십시오.

⑬ 휴즈나 건전지의 교체시 외에는 본체를 분해하지 마시고 조정되어 있는 사양은 변경해서는 안됩니다.

⑭ 정확도와 안전을 위해 1년에 1회 이상의 교정검사를 받으십시오.

각 부 명 칭

표시화면

△REL 스위치

RANGE 스위치

전환스위치 데이터홀드

빽라이트스위치

HZ/% 스위치

기능스위치

VΩ⟛

Hz 측정단자

공통입력단자 ㎂ , ㎃

측정단자 10A 측정단자

MAX/MIN

일 반 사 양

측 정 사 양

◎ 정확도를 기하기 위해 18℃~28℃의 범위에서 측정(최대 80%RH)

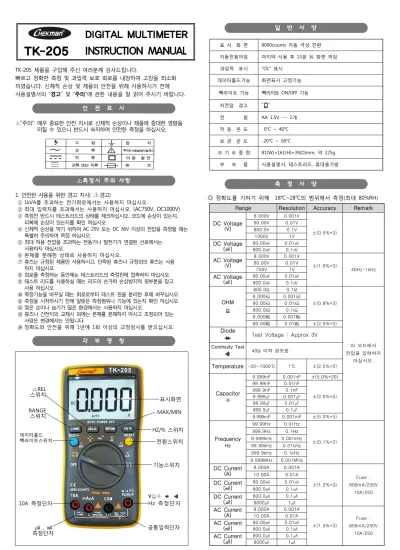

DIGITAL MULTIMETER

TK­205 INSTRUCTION MANUAL

데이터홀드기능 화면표시 고정기능

빽라이트 기능 빽라이트 ON/OFF 기능

저전압 경고 “ ” +

전 원 AA 1.5V --- 2개 작 동 온 도 0℃ ~ 40℃

보 관 온 도 -20℃ ~ 60℃

크 기 ＆ 중 량 81(W)×161(H)×39(D)mm, 약 225g 부 속 품 사용설명서, 테스트리드, 휴대용가방

Range Resolution Accuracy Remark

DC Voltage (V)

8.000V 0.001V

±(0.5%+3) 80.00V 0.01V

800.0V 0.1V

1000V 1V

DC Voltage (㎷)

80.00㎷ 0.01㎷

800.0㎷ 0.1㎷

AC Voltage (V)

8.000V 0.001V

±(1.0%+3)

40Hz-1kHz 80.00V 0.01V

750V 1V

AC Voltage (㎷)

80.00㎷ 0.01㎷

800.0㎷ 0.1㎷

800.0Ω 0.1Ω

OHM Ω

±(0.8%+3)

이 모드에서 전압을 입력하지

마십시오.

8.000㏀ 0.001㏀

80.00㏀ 0.01㏀

800.0㏀ 0.1㏀

8.000㏁ 0.001㏁

80.00㏁ 0.01㏁ ±(2.5%+3) Diode

Test Voltage : Approx 3V Continuity Test

40Ω 이하 경보음

Temperature -20~1000℃ 1℃ ±(2.5%+5)

Capacitor

⟛

9.999nF 0.001nF ±(5.0%+20)

±(2.0%+5) 99.99nF 0.01nF

999.9nF 0.1nF 9.999㎌ 0.001㎌

99.99㎌ 0.01㎌

999.9㎌ 0.1㎌

9.999mF 0.001mF ±(5.0%+5)

Frequency Hz

99.99Hz 0.01Hz

±(0.1%+2) 999.9Hz 0.1Hz

9.999kHz 0.001kHz 99.99kHz 0.01kHz 999.9kHz 0.1kHz 9.999MHz 0.001MHz DC Current

(A)

8.000A 0.001A

±(1.2%+3)

Fuse : 800mA/250V

10A/250 10.00A 0.01A

DC Current (㎃)

80.00㎃ 0.01㎃

800.0㎃ 0.1㎃

DC Current (㎂)

800.0㎂ 0.1㎂

8000㎂ 1㎂

AC Current (A)

8.000A 0.001A

±(1.5%+3)

Fuse : 800mA/250V

10A/250 10.00A 0.01A

AC Current (㎃)

80.00㎃ 0.01㎃

800.0㎃ 0.1㎃

AC Current (㎂)

800.0㎂ 0.1㎂

8000㎂ 1㎂

주요 버튼 기능

l SELECT : 전환스위치로 AC❨∼❩에서 DC❨ ❩로 전환하거나, OHM BUZZER DIODE CAPACITANCE (Ω, , ,⟛) 레인지에서 사용합니다.

l HOLD/R : 2초 동안 길게 누르면 빽라이트가 ON/OFF 됩니다.

l RANGE : 이 스위치를 누르면 수동모드로 전환되며, 스위치를 눌러 소수점을 원하는 대로 옮길 수 있으며, 자동모드로 전환시킬 때는 “RANGE”스위치를 약 2초간 누르거나, 기능스위치를 다른 위치로 전환하면 됩니다.

l REL△ : LCD화면에 표시된 수치를 영(0)으로 만들며, 처음 나타난 수치 만큼을 차이값으로 저장합니다. 모든 측정값은 저장한 차이값 만큼을 뺀 값이 표시됩니다.

l HOLD : ‘HOLD’를 누르면 표시화면에 HOLD가 표시되고, 측정중의 수치를 정지된 상태로 보여줍니다. 종료하고 정상 작동으로 돌아가려면 ‘HOLD’를 누르거나 기능스위치를 전환하면 됩니다.

l HZ : 입력신호의 주파수를 측정합니다.

l Auto Power Off기능이 작동하고 전원이 끊긴 경우, 다시 전원을 켤때는 “SELECT”스위치를 누르거나, 기능스위치를 OFF로 이동 시킨 후 다시 기능스위치를 측정하고자하는 레인지로 전환하면 됩니다.

측 정 방 법

l 기능스위치를 바꿀 때는 반드시 테스트리드를 회로에서 분리된 상태에서 변경하십시오.

l 측정하실 때는 테스트리드 안전손잡이 뒷부분을 잡고 측정하십시오.

1. ACV, DCV 측정

 최대입력(AC750V, DC1000V) 전압 이상 측정하지 마십시오.

① 기능스위치를 ACV❨∼V❩또는 DCV❨ V❩로 선택한다.

② 화면의 왼쪽에 AC 또는 DC 가 표시된다.

③ 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "VΩ⟛ Hz℃/℉"단자에 연결한다.

④ 리드를 측정할 회로에 연결한다 ⑤ 화면에 수치가 자동으로 표시된다.

2. OHM BUZZER DIODE CAPACITANCE 측정

측정 전 반드시 측정할 회로의 전원을 끈 후에 측정하십시오.

① 기능스위치를 “Ω, , ,⟛” 로 선택한다.

② “SELECT”스위치를 눌러 측정하고자하는 레인지로 전환한다.

③ 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "VΩ⟛ Hz℃/℉"단자에 연결한다.

④ 측정할 회로의 전원을 끈다.

⑤ 리드를 측정할 회로나 부품에 연결한다.

⑥ 화면에 수치가 자동으로 표시된다.

참고 : Capacitance를 측정하기 위해서는 완전히 방전 시킨 후 측정하십시오.

3. Hz 측정

① 기능스위치를 “HZ"로 선택한다.

② 화면의 오른쪽에 “Hz”가 표시된다.

③ 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "VΩ⟛ Hz℃/℉"단자에 연결한다.

④ 리드를 측정할 회로나 부품에 연결한다.

⑤ 화면에 수치가 자동으로 표시된다.

4. Temp 측정

② 화면의 왼쪽에 “℃”가 표시된다.

③ 온도프로브의 흑색플러그는 "COM"단자에, 적색플러그는 "VΩ⟛ Hz℃/℉"에 연결한다.

④ 화면에 수치가 자동으로 표시된다.

5. ㎂, ㎃ 측정

최대입력(AC800㎃, DC800㎃) 전류 이상을 측정하지 마십시오.

① 기능스위치를 "㎂“ 또는 ”㎃”로 선택한다.

② 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "㎂ ㎃”단자에 연결한다.

③ “SELECT”스위치를 눌러 AC❨∼❩또는 DC❨ ❩를 선택한다.

④ 테스트리드를 측정할 회로나 부하에 직렬로 연결한다.

⑤ 화면에 수치가 자동으로 표시된다.

참고 : 전류를 측정할 때에는 흑색 테스트리드를 측정할 회로의 음극(-)에 연결하고, 적색 테스트리드는 부하와 직렬로 양극(+) 에 연결한다. 교류전류를 측정할 때에는 흑색 테스트리드와 적색 테스트리드를 부하와 직렬로 측정할 회로에 연결한다.

6. 10A 측정

최대입력(AC10A, DC10A) 전류 이상을 측정하지 마십시오.

① 기능스위치를 "A”로 선택한다.

② 흑색 테스트리드는 "COM"단자에, 적색 테스트리드는 "10A"단자에 연결한다.

③ “SELECT”스위치를 눌러 AC❨∼❩또는 DC❨ ❩를 선택한다.

④ 테스트리드를 측정할 회로나 부하에 직렬로 연결한다.

⑤ 화면에 수치가 자동으로 표시된다.

참고 : 10A 레인지에서의 측정시간은 10초 이내로 하십시오. 정확한 측정을 위해서 측정 후 대기시간을 1분 이상 간격을 띄워 재측정 할 것을 권장합니다.

유 지 및 관 리

◈ 건전지 및 휴즈의 교환

l 측정 중에 후면 케이스를 분리하면 전기적인 충격을 입을 수도 있으니 반드시 측정을 중지한 후 분리 하십시오.

l ‘

+’ 마크가 뜨면 정확한 측정을 위해 반드시 건전지를 교환하십시오.

l 7일 이상 사용하지 않을 때에는 반드시 건전지를 분리하십시오.

l 휴즈를 교환할 때는 안전을 위하여 정격전압과 정격전류의 휴즈를 사용하여야만 합니다.

1. 건전지 교환

① 드라이버로 건전지 커버에 부착된 1개의 나사를 푸십시오.

② 극성에 맞게 건전지(AA 1.5V * 2개)를 교체하십시오.

③ 건전지 커버를 덮어 나사를 고정합니다.

2. 휴즈 교환

① 드라이버로 후면 케이스에 부착된 4개의 나사 및 건전지 커버에 부착된 1개의 나사를 모두 푸십시오.

② 후면케이스를 분리하고 휴즈를 새것으로 교환하십시오.

③ 후면케이스를 덮어 나사를 고정합니다.

◈ 유지 및 관리

l 본 제품은 허용된 입력에는 보호회로가 작동되므로 잔고장이 생기지 않으나, 혹시 고장이 나면 가까운 대리점이나 본사로 연락하시면 즉시 조치하겠습니다.

l 본 제품의 수리를 의뢰하시기 전에 다음의 사항을 점검하시기 바랍니다.

1. 건전지가 다 소모되었는가?

2. 리드의 손상은 없는가?

3. 휴즈의 손상은 없는가?

MADE IN CHINA
