2008. 03. 31
구 분 하이드로-잭식 인양 수문 기계식 인양 수문 하이드로-리프트식 인양 수문 유압식 인양 수문
외 관
형 식 유압 기계 병합식 기계식 유압식 유압식
용 량 대용량(3 ~ 1,000 ton) 소용량(2 ~ 10 ton) 중용량(2 ~ 500 ton) 중용량(2 ~ 200 ton)
설치구조 매우 간단 간단 기존 문틀의 상단부에 유압실린더와 링크
를 간단히 추가하는 구조
유압실린더가 문비를 관통하여 문틀에 고 정되는 구조로서 설치가 복잡
권 양 기 하이드로-잭 권양기 핀잭 / 파워잭 / 하이잭 권양기 유압 실린더 및 강성 유지 링크 유압 실린더 토목구조물 수문 상부 구조물 필요 수문 상부 구조물 필요 수문 상부 구조물 불필요 수문 상부 구조물 불필요
동력발생 유압발생장치(내장형/외장형) 전동 모터 유압발생장치(외장형) 유압발생장치(외장형)
감속방식 부하에 따른 무단감속 및 변속 기어에 의한 감속비 고정 감속 불필요 감속 불필요
개폐속도 0.5m/min 0.3m/min 0.5m/min 0.5m/min
속도조절 무단 속도 조절 가능 속도 조절 불가 무단 속도 조절 가능 무단 속도 조절 가능
제동장치 유량제어밸브/카운터밸런싱밸브 원심브레이크/밴드브레이크/풋브레이크 유량제어밸브 유량제어밸브
안전장치 수문 추락방지 안전장치/래크바 이탈방지
안전장치/과부하방지 안전장치 없음 수문 추락 방지장치 장착 없음
호환성 기계식 권양기와 완벽 호환/래크바 간격 조절 가능/기존 수문 전동화 용이
래크바 간격 고정/재래식 권양기로서 기존 수문에 대한 전동화 방안이 미흡
기계식 인양 수문에 적용 가능(기존 수문 의 전동화 사업에 적극 활용 가능)
기계식 권양기와 호환 절대 불가/기존 수 문 전동화시 수문비 교체 및 구조물 재시
공 설치환경 유압발생장치가 권양기 본체에 내장 또는
별도 조작실에 설치 가능(설치 제약 없음)
주요 부품이 수문 상부 구조물에 설치/구 조물 비용 증가
유압발생장치를 별도의 조작실에 설치(기 존 문틀과 문비 사용 가능)
유압발생장치를 별도의 조작실에 설치(기 존 문틀과 문비 완전 제거/설치 제약 많
음)

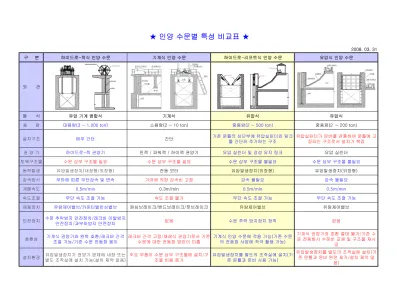

★ 인양 수문별 특성 비교표 ★
GATE
HYDRO-JACK 권양기
FRAME RACK BAR
HYDRAULIC CYL
링크
수문
유압실린더 유압배관
유압발생장치
2008. 03. 31
구 분 하이드로-잭식 인양 수문 기계식 인양 수문 하이드로-리프트식 인양 수문 유압식 인양 수문
개도율표시 디지털 개도율표시장치/속도, 부하 측정장
치(옵션) 기계식 개도율 표시장치 전자식 개도율 표시장치(특허등록) 정확한 개도율 표시 곤란(기계식 의존)
생 산 성 인양 용량 및 설치 조건 제약 없음 전동 모터와 기어 감속비에 의한 인양 능 력의 한계
유압실린더와 링크에 의한 유압실린더의 스트로크 최소화로 실린더 생산 제약 해소
유압실린더의 용량 및 스트로크의 제약으 로 실린더 제작상 인양 능력의 한계
작동방식 다수의 유압실린더에 의한 주축 회전형
(무단변속) 모터 구동에 의한 주축 회전형 유압실린더의 강성 유지 링크 작동형 유압실린더 상하 직동형
좌굴강도 인장 및 좌굴 하중에 강함 인장 및 좌굴 하중에 강함 인장 및 좌굴 하중에 강함 인장 및 좌굴 하중에 취약함
내구성 및 유지보수
구조가 간단하고 부식 발생이 없어 내구성 이 탁월하고 유지보수 비용이 매우 저렴
감속기등 부품 많아 고장발생 확률 증가하 고 유지보수 비용은 보통
구조가 간단하고 부식 발생이 없어 내구성 이 탁월하고 유지보수 비용이 비교적 저렴
조립 구조가 복잡하고 누유 발생시 유지보 수 작업 곤란 및 유지보수 비용 증가
용도전환 드럼권양기/크레인/제진기용권양기/호이
스트 등으로 다양한 용도로 사용 가능 수문 권양기 전용 제한된 범위에서만 용도 전환 가능 제한된 범위에서만 용도 전환 가능
환경오염 유압부품이 전혀 물과 접촉하지 않아 환경
오염 가능성 전혀 없음 환경오염 가능성 없음 유압부품을 수문의 최상단부에 설치하여 환경오염 가능성을 최소화
유압 부품이 물과 직접 접함으로서 부식에 의한 누유발생 및 환경오염 가능
충격방지 충격방지장치 불필요 충격방지장치 필요 충격방지장치 불필요 충격방지장치 불필요
미 관 보통 투박하고 미관상 불리 좋다 좋다
기타장치 동절기 유압유 가열장치 필요 불필요 동절기 유압유 가열장치 필요 동절기 유압유 가열장치 필요
잠금장치 유압라인 손상시 자동 낙하방지 잠금장치
작동 없음 2중의 링크 작동 구조에 잠금장치 추가로
설치 가능
수문 작동시 해제를 필요로 하는 기계식 잠금장치 추가
옵션장치 정전시 비상 작동을 위한 엔진 장착 가능 엔진 장착 불가 정전시 비상 작동을 위한 엔진 장착 가능 정전시 비상 작동을 위한 엔진 장착 가능 가 격 권양기는 저렴하나 구조물 비용 증가 권양기는 저렴하나 구조물 비용 증가 경제적이다 비싸다
