• 검색 결과가 없습니다.

r ƒ ½ ¨\ " f H n+ þ AÜ ¼– Ð • ¸i ç  ) a GaN 8 £ x` ¦ ‚ × þ ˜& h Ü ¼– Ð „ K \ g A † < ÊÜ ¼– Ð" f ” ¸ / B N$ í GaN\ ¦ ] j

N/A
N/A
Protected

Academic year: 2021

Share "r ƒ ½ ¨\ " f H n+ þ AÜ ¼– Ð • ¸i ç  ) a GaN 8 £ x` ¦ ‚ × þ ˜& h Ü ¼– Ð „ K \ g A † < ÊÜ ¼– Ð" f ” ¸ / B N$ í GaN\ ¦ ] j"

Copied!
5
0
0

로드 중.... (전체 텍스트 보기)

전체 글

(1)

„

 z Œ ™@ /† < Ɠ § Ó ü t o † < Æõ , F g Å Ò 500-757

(2011¸   7 Z 4 19{ 9  ~ à Î6 £ §, 2011¸   10 Z 4 4{ 9  à º& ñ ‘ : r ~ à Î6 £ §, 2011¸   11 Z 4 7{ 9  > F  S X ‰& ñ )

‘ :

r ƒ  ½ ¨\ " f  H n+ þ AÜ ¼– Ð • ¸i ç  ) a GaN 8 £ x`  ¦ ‚  × þ ˜& h Ü ¼– Ð „  K \ g A † < ÊÜ ¼– Ð" f  ” ¸  / B N$ í GaN\  ¦ ] j



Œ

• “ ¦, q 1 p x ~ ½ Ó$ í F g † < Æ& h  : £ ¤$ í `  ¦ á Ôo 7 £ § & e  ¦  Q\  ¦ s 6   x # Œ ì  r$ 3  % i  . á Ôo 7 £ § & e  ¦  Q 8 £ ¤& ñ `  ¦ 0 AK

\

g A U  ·s ü < porosity\  ¦ › ¸] X  # Œ & h ] X ô  Ç  ” ¸  / B N$ í GaN\  ¦ ] j Œ • “ ¦, TE, TM ¼ # F g \ " f y Œ •y Œ •_

•

¸  — ¸× ¼\  ¦ S X ‰ “   % i  . • ¸  — ¸× ¼ 8 £ ¤& ñ   õ – Ð y Œ • ¼ # F g \  @ /ô  Ç Ï ã J] X Ò  ¦(n

T E

, n

T M

)`  ¦   & ñ ½ + É Ã º e ”

“

¦, s \  ¦  „ ½ ÓÜ ¼– Ð porosity\    É r Ï ã J] X Ò  ¦    o\  ¦ ì  r$ 3  % i  .  / B N$ í s  \ O   H GaN ½ ¨› ¸\ " f_  ¼ # F g

\

   É r Ï ã J] X Ò  ¦ s (n

T M

-n

T E

)  0.04– Ð › ' a8 £ ¤ ÷ &% 3 “ ¦, s  ° ú כ“ É r  ” ¸  / B N$ í GaN ½ ¨› ¸\ " f  H 0.14 – Ð



8¹ ¡ ¤ & f ” `  ¦ S X ‰ “   % i  .

Ù þ

˜d ” # Q:  ” ¸  / B N$ í , GaN, ¼ # F g, Ï ã J] X Ò  ¦

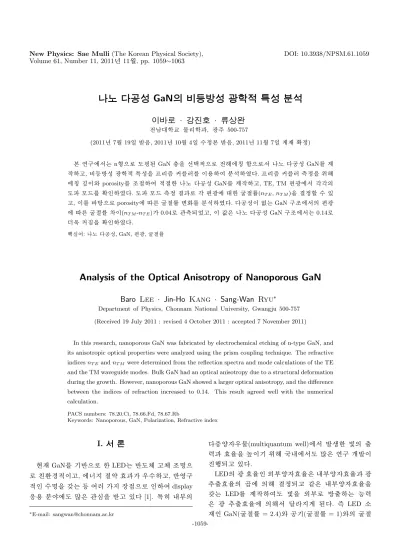

Analysis of the Optical Anisotropy of Nanoporous GaN

Baro Lee · Jin-Ho Kang · Sang-Wan Ryu

Department of Physics, Chonnam National University, Gwangju 500-757 (Received 19 July 2011 : revised 4 October 2011 : accepted 7 November 2011)

In this research, nanoporous GaN was fabricated by electrochemical etching of n-type GaN, and its anisotropic optical properties were analyzed using the prism coupling technique. The refractive indices n

T E

and n

T M

were determined from the reflection spectra and mode calculations of the TE and the TM waveguide modes. Bulk GaN had an optical anisotropy due to a structural deformation during the growth. However, nanoporous GaN showed a larger optical anisotropy, and the difference between the indices of refraction increased to 0.14. This result agreed well with the numerical calculation.

PACS numbers: 78.20.Ci, 78.66.Fd, 78.67.Rb

Keywords: Nanoporous, GaN, Polarization, Refractive index

I. " e  ] Ø

‰

&

³F  GaN\  ¦ l ì ø ÍÜ ¼– Ð ô  Ç LED  H ì ø ͕ ¸^ ‰ “ ¦^ ‰ › ¸" î Ü ¼

–

Ð • 2 ;¨ 8 Š â & h s “ ¦, \  -t  ] X €  • ´ òõ  Ä ºÃ º “ ¦, ì ø Í% ò ½ ¨

&

h “   à º" î `  ¦ ° ú   H 1 p x # Œ Q t   © œ& h Ü ¼– Ð “   # Œ display 6

£

x6   x ì  r  \ • ¸ ´ ú §“ É r › ' a d ” `  ¦ ~ à Γ ¦ e ”   [1]. : £ ¤ y  ? / Ò_

E-mail: [email protected]



×  æ € ª œ Ä ºÓ ü t(multiquantum well) \ " f µ 1 ÏÒ q tô  Ç y n C_  Ø  ¦

§

4 õ  ´ òÖ  ¦`  ¦ Z  } s l  0 AK  ² D G ? /\ " f• ¸ ´ ú §“ É r ƒ  ½ ¨ > hµ 1 Ïs

”

 ' Ÿ ÷ &“ ¦ e ”  .

LED _  F g ´ òÖ  ¦“   ü @ Ҁ ª œ ´ òÖ  ¦“ É r ? / Ҁ ª œ ´ òÖ  ¦ õ  F g Æ

ÒØ  ¦ ´ òÖ  ¦ _  Y  L \  _ K    & ñ ÷ &“ ¦ ° ú  “ É r ? / Ҁ ª œ ´ òÖ  ¦`  ¦

° ú

  H LED\  ¦ ] j Œ • # Œ• ¸ y n C`  ¦ ü @ Җ Ð ~ ½ ÓØ  ¦   H 0 p x§ 4

“ É

r F g Æ ÒØ  ¦ ´ òÖ  ¦ \  _ K " f ² ú ˜ t >   ) a  . 7 £ ¤ LED ™ è F

“   GaN(Ï ã J] X Ò  ¦ = 2.4) ü < / B N l (Ï ã J] X Ò  ¦ = 1) ü <_  Ï ã J] X

-1059-

(2)

Fig. 1. (Color online) Schematics of the formation of nanoporous GaN.

Ò

 ¦(refractive index) s – Ð “  K  y n Cs  ~ ½ ÓØ  ¦| ¨ c à º e ”   H e ”

>

y Œ •(critical angle)s  y Œ ™™ è # Œ ? /Â Ò „  ì ø Í \  _ ô  Ç y n C _

 ’ < Hz  ´s  µ 1 ÏÒ q t >   ) a  . s   H LED _  F g ´ òÖ  ¦`  ¦ y Œ ™™ è r

v   H   & ñ & h “   " é ¶ “  `  ¦ ] j/ B N ô  Ç .

F

g Æ ÒØ  ¦ l Õ ü t“ É r s  Qô  Ç ? / Җ Ð_  ì ø Í \  ¦ } Œ •  ü @ Ò

–

Ð » 1 ÏØ  ¦ >  # Œ ~ ½ ÓØ  ¦ ÷ &  H y n C_  € ª œ`  ¦ † ¾ Ó © œr v l  0 Aô  Ç l

Õ ü t – Ð" f [2] þ j   H \   H  / B N$ í _ (porous) È Ò" î „  • ¸} Œ •\ 

@

/ô  Ç ƒ  ½ ¨ ”  ' Ÿ ÷ &% 3  . Bruggeman effective medium approximation (BEMA) " é ¶ o \   Ø Ô€   ~ à Ì} Œ • ? / Ò_  / B N l

_   Òx  q Ö  ¦(volume fraction) s  7 £ x † < Ê\     ~ à Ì} Œ • _

 Ä »´ ò Ï ã J] X Ò  ¦“ É r y Œ ™™ è >   ) a  .   " f  / B N$ í È Ò" î „

•

¸} Œ •_   â Ä º ~ à Ì} Œ •_  “ ¦Ä » Ï ã J] X Ò  ¦ ˜ Ð  ± ú “ É r Ï ã J] X Ò  ¦`  ¦

| 9

 à º e ” 6 £ §`  ¦ _ p ô  Ç  [3]. s  Qô  Ç " é ¶ o   H Z  }“ É r È Òõ • ¸

 € 9 כ ¹ô  Ç LED_  ITO(indium tin oxide) È Ò" î „  F G \  6 £ x 6



x ÷ &% 3  . 7 £ ¤, ITO 7 £ x ‚ Ã Ì r  y Œ •• ¸\  ¦    or & º ¡ § Ü ¼– Ð+ ‹   /

B N$ í `  ¦ & h   Z  } # Œ“ ¦ s   H ITO _  Ä »´ ò Ï ã J] X Ò  ¦`  ¦ & h ”

&

h Ü ¼– Ð    or &  È Òõ • ¸ Z  }“ É r ITO\  ¦ % 3 `  ¦ à º e ” % 3  .

s

\  ¦ LED \  & h 6   x # Œ F g Æ ÒØ  ¦ ´ òÖ  ¦`  ¦ ß ¼>  † ¾ Ó © œr ~  ´ à º e ”

% 3   [4].

‘

: r ƒ  ½ ¨\ " f  H „  K \ g A ~ ½ ÓZ O `  ¦ s 6   x # Œ • ¸i ç 0 l x • ¸\ 



  ‚  × þ ˜& h Ü ¼– Ð GaN\  ¦ d ” y Œ •† < ÊÜ ¼– Ð" f  ” ¸  / B N$ í GaN

½

¨› ¸\  ¦ ] j Œ • % i “ ¦ s \  @ /ô  Ç q 1 p x ~ ½ Ó$ í F g † < Æ& h  : £ ¤$ í `  ¦ á

Ôo 7 £ § & e  ¦  Q [5]\  ¦ s 6   x # Œ ì  r$ 3  % i  . \ g A › ¸| \ 



   / B N$ í GaN_ porosity\  ¦ › ¸] X ½ + É Ã º e ” “ ¦ s – Ð+ ‹ Ï ã J ] X

Ò  ¦`  ¦ ± ú >  › ¸] X ½ + É Ã º e ”  . s   H GaN ü < / B N l 8 £ x  s

\

  ” ¸  / B N$ í GaN\  ¦ ¶ ú š{ 9 † < ÊÜ ¼– Ð+ ‹ „  ì ø Í  ‰ & ³ © œ`  ¦ ×  ¦ s

“ ¦ F g Æ ÒØ  ¦ ´ òÖ  ¦`  ¦ Z  }{ 9  à º e ”   H l Õ ü t – Ð & h 6   x| ¨ c à º e ”

`

 ¦  כ s   \ V © œ  ) a  . ¢ ¸ô  Ç q 1 p x ~ ½ Ó$ í F g † < Æ& h  : £ ¤$ í `  ¦ ì  r$ 3  ô

 Ç   õ – Ð D h– Ðî  r F g † < Æ  © œq \  ¦ [ O >    H X < • ¸¹ ¡ § s  | ¨ c  כ Ü

¼– Ð Ò q ty Œ •  ) a  .

II. ÷ m Ç] M öU ê s0 n É

‘

: r ƒ  ½ ¨\ " f  6   x ) a r « э  H   s # Q l ó ø Í (c-plane)0 A

\

 Ä »l F K5 Å q  o† < Æl  © œ7 £ x ‚ à ÌZ O  (Metal Orgarnic Vapor De- position)`  ¦ s 6   x # Œ $ í  © œ÷ &% 3  . 560

C _  ± ú “ É r “ : r • ¸\ 

Fig. 2. Cross sectional SEM images of electrochemically etched n-GaN (n = 1 × 10

18

cm

−3

) at 40 V for (a) 5 min, (b) 20 min, and (c) 30 min.

"

f   s # Q l ó ø Í0 A\  50 nm ¿ ºa _  GaN buffer 8 £ x`  ¦ $ í



© œô  Ç Ê ê, Õ ª 0 A\  “ : r • ¸\  ¦ 1090

C – Ð `  ¦  9" f 0.5 µm ¿ º a

_  • ¸i ç ÷ &t  · ú §“ É r GaN 8 £ x õ  n+ þ AÜ ¼– Ð Si • ¸i ç  ) a 2 µm

¿

ºa _  n-GaN 8 £ x`  ¦ $ í  © œr (   . $ í  © œ  ) a GaN ü < Ñ þ ˜F K`  ¦ y

Œ

•y Œ • 6 £ §F G (−), € ª œF G (+) \  ƒ     “ ¦, 20

C – Ð Ä »t   ) a 0.3 M 6 Ÿ ¤ ¶ ú ˜í ß –6   xÓ  o (Oxalic acid)\  { Œ ™   H Ê ê, „  · ú šõ  r ç ß –

`

 ¦    or &  n-type GaN\  ¦ „  K \ g A (Electro-chemical etching) [6] % i  . s – Ð+ ‹ Fig. 1\ " f      כ % ƒ! 3   © œ é

ß –_  n-GaN`  ¦ ‚  × þ ˜& h Ü ¼– Ð „  K  \ g A† < ÊÜ ¼– Ð+ ‹ ³ ð€  \ 

(3)

Fig. 3. (Color online) Dependence of etch depth on the etching time.

”

¸  / B N$ í GaN8 £ x`  ¦ % 3 `  ¦ à º e ” % 3  .

„

 K \ g A Ê ê ] j Œ •  ) a  ” ¸  / B N$ í GaN_  \ g A U  ·s  ü

< porosity\  ¦ 8 £ ¤& ñ l  0 AK  „   Å Ò ‰ & ³p  â (Scanning electron microscope, JEOL-6701F)`  ¦ s 6   x % i “ ¦, s  כ _

 q 1 p x ~ ½ Ó$ í F g † < Æ& h  : £ ¤$ í `  ¦ À Ò { 9  á Ôo 7 £ § & e  ¦  Q(TiO

2

, Ï

ã J] X Ò  ¦ = 2.496)\  ¦ s 6   x # Œ 8 £ ¤& ñ , ì  r$ 3  % i  . á Ôo 7 £ §

&

e  ¦  Q\ " f  6   x ) a Y Us $   H He-Ne Y Us $  (632.8 nm) s

“ ¦ { 9   c ” _  { 9  y Œ •`  ¦  7 º ¡ § Ü ¼– Ð+ ‹ : £ ¤& ñ y Œ •• ¸\ " f

•

¸  — ¸× ¼ # Œl  H † d`  ¦ S X ‰ “   % i “ ¦ s  כ Ü ¼– Ð € 9 2 £ § _  Ï ã J ] X

Ò  ¦`  ¦ ½ ¨ % i  .

III. ÷ m Ç] M ö+ s ÇÊ Ý

€

 $ , \ g A › ¸| (\ g A r ç ß –, “   „  · ú š)\    É r n+ þ A GaN _  \ g A : £ ¤$ í `  ¦ · ú ˜ ˜ Г ¦  n ' 1 × 10

18

cm

−3

_

•

¸i ç 0 l x • ¸\  ¦ ° ú   H r « Ñ\  ¦ ³ ð€   „  K  \ g A † < ÊÜ ¼– Ð" f ³ ð€

\

  ” ¸  / B N$ í GaN\  ¦ % 3 % 3  . ' Í   P :– Ð, \ g A r ç ß –\ 



 É r \ g A U  ·s _     o\  ¦ ¶ ú ˜( R˜ Ðl  0 A # Œ 40 V\ " f r  ç

ß –`  ¦ 5ì  r \ " f 30ì  r  t  ² ú ˜o  # Œ  9 „  K \ g A`  ¦ ”  ' Ÿ 

% i “ ¦ Fig. 2\    è ß – r « Ñ_  é ß –€   SEM`  ¦ : Ÿ x K  \ g A U

 ·s \  ¦ 8 £ ¤& ñ % i  . › ' a8 £ ¤   õ , \ g A ) a U  ·s  r ç ß –\  q  Y

V # Œ 7 £ x † < Ê`  ¦ ^  ¦ à º e ” % 3  . Fig. 3\  ¦ : Ÿ x K  · ú ˜ à º e ”  1

p

w s  " é ¶   H \ g A U  ·s \  ¦ \ g A r ç ß –_  › ¸] X `  ¦ : Ÿ x K  % 3 `  ¦ Ã

º e ” 6 £ §`  ¦ · ú ˜ à º e ”  . ¿ º   P :– Ð, n-GaN_  „  · ú š\    É r

\

g A : £ ¤$ í `  ¦ › ' a ¹ 1 Ï l  0 A # Œ 40 V, 50 V, 60 V– Ð „  K

\

g A  ) a  ” ¸  / B N$ í GaN`  ¦ ] j Œ • % i “ ¦, s \  ¦ : Ÿ x K  \ g A

„

 · ú šs  & f ” \     pore t    H q Ö  ¦ s  & f ” `  ¦ S X ‰

“

  ½ + É Ã º e ”  . Fig. 4  H 0 A_  › ¸| Z > – Ð ] j Œ •  ) a  ” ¸  / B N

$ í

GaN_  SEM  ”  s  . : £ ¤ y  Z  }“ É r „  · ú š\ " f  H pore ü <

pore  ½ + Ë5 gf ” Ü ¼– Ð+ ‹ ³ ð€  s  Á º -f ” `  ¦ · ú ˜ à º e ”  .

Fig. 4. Cross sectional SEM images of electrochemically etched n-GaN (n = 1 × 10

18

cm

−3

) at (a) 40 V, (b) 50 V, and (c) 60 V for 5 min.

]

j Œ •  ) a  ” ¸  / B N$ í GaN_  F g † < Æ& h  : £ ¤$ í `  ¦ · ú ˜ ˜ Г ¦



 À Ò { 9  á Ôo 7 £ § & e  ¦  Q\  ¦  6   x % i “ ¦ TE, TM — ¸× ¼ _

 c ” `  ¦ y Œ •y Œ • { 9  r &  • ¸  — ¸× ¼\  ¦ S X ‰ “   “ ¦ s – Ð+ ‹

”

¸  / B N$ í GaN_  Ï ã J] X Ò  ¦`  ¦ > í ß – % i  . á Ôo 7 £ § & e  ¦  Q 8

£ ¤& ñ `  ¦ 0 AK " f  H  ” ¸  / B N$ í GaN_  ³ ð€  s  B   H K

“ ¦ pore size @ /| Ä Ì 200 nm s   # Œ  ô  Ç .   " f n ' 4 × 10

18

cm

−3

_  • ¸i ç 0 l x • ¸\  ¦ ° ú   H r « Ñ\  ¦ ± ú “ É r „

· ú

š“   10 V– Ð 30ì  r 1 l x î ß – \ g A† < ÊÜ ¼– Ð+ ‹ pore size  H @ /| Ä Ì

80 nm, \ g A U  ·s   H 1.354 µm“    ” ¸  / B N$ í GaN 8 £ x

(4)

Fig. 5. (a) Plane view and (b) cross sectional SEM im- ages of etched n-GaN at 10 V for 30 min. The doping of n-GaN was 4 × 10

18

cm

−3

.

`

 ¦ ] j Œ • % i  . Fig. 5  H 0 A_  › ¸| `  ¦ : Ÿ x K  % 3 # Q”    ” ¸



/ B N$ í GaN_  SEM  ”  s  . s Ê ê SEM  ”  `  ¦ : Ÿ x K  pore  + þ A$ í  ) a  Òì  r(/ B N l )õ  + þ A$ í ÷ &t  · ú §“ É r  Òì  r(GaN) _

  © œ@ /& h  €  & h q Ö  ¦`  ¦ : Ÿ x K  €  • 10.46 %_  porosity\  ¦ >  í

ß –½ + É Ã º e ” % 3  .

Figure 6  H GaN ü <  ” ¸  / B N$ í GaN_  TE, TM — ¸× ¼

\

 @ /ô  Ç á Ôo 7 £ § & e  ¦  Q 8 £ ¤& ñ   õ \  ¦ ˜ Ð# ŒÅ ғ ¦ e ” Ü ¼ 9, s

\

 ¦ : Ÿ x K  : £ ¤& ñ y Œ •• ¸\ " f ì ø Í • ¸ / å L  y  b  # Qt €  " f { 9



 c ” s  • ¸  — ¸× ¼– Ð # Œl  H † d`  ¦ · ú ˜ à º e ”  . ‰ & ³F  z  ´+ « >  © œ q

_  › ¸| “ É r { 9  y Œ •_  # 3 0 A −60

≤ θ ≤ 20

– Ð ] jô  Ç÷ &

#

Q e ” l  M :ë  H \  GaN_   â Ä º, ' Í   P : — ¸× ¼Â Ò'  í  H & h  Ü

¼– Ð S X ‰ “  ½ + É Ã º \ O  .   " f ‘ : r ƒ  ½ ¨\ " f  H € 9 2 £ § _  ¿ º a

\  ¦ SEM`  ¦ : Ÿ x # Œ 8 £ ¤& ñ ô  Ç ° ú כÜ ¼– Ð “ ¦& ñ r v “ ¦ à º\  ¦ e ”

_ – Ð    or &   9 Ï ã J] X Ò  ¦`  ¦ fitting # Œ ½ ¨ % i  .

Fitting   õ  GaN_  n

T E

= 2.35, n

T M

= 2.39 – Ð l ” > r _

  7 Hë  H õ  { 9 u    H ° ú כ`  ¦ % 3 % 3   [7].  / B N$ í ½ ¨› ¸– Ð “

# Œ    o  ) a Ï ã J] X Ò  ¦`  ¦ ˜ Ѐ  ,  ” ¸  / B N$ í GaN_  n

T E

= 2.18, n

T M

= 2.32 s  . s   H BEMA " é ¶ o \    H   # Œ ~ Ã Ì }

Œ

• ? / Ò_  / B N l _   Òx  q Ö  ¦ s  7 £ x † < Ê\     ~ à Ì} Œ •_  Ï ã J ] X

Ò  ¦ s  ± ú  f ” õ  { 9 u † < Ê`  ¦ · ú ˜ à º e ”  .

Fig. 6. (Color online) A reflection spectra obtained from prism coupler measurements for (a) TE mode and (b) TM mode.

Fig. 7. (Color online) Dependence of the refractive in- dices on the porosity of nanoporous GaN for TE and TM modes.



& ñ ½ ¨› ¸ 8 £ ¤€  \ " f ˜ Ѐ  , c-plane   s # Q l ó ø Í 0 A

(5)

1 p

x ~ ½ Ó$ í s  7 £ x  >   ) a  .

‘

: r ƒ  ½ ¨\ " f  H 0 A_  : £ ¤$ í `  ¦ [ O " î l  0 A # Œ M. Saito 1

p

x s  ] jî ß –ô  Ç € ª œF G í ß – o · ú ˜À Òp ³ o u (anodized aluminum ox- ide: AAO) ½ ¨› ¸\ " f_  4 Ÿ ¤Ï ã J] X õ  s \    É r TE, TM ¼ #  F

g \  @ /ô  Ç Ï ã J] X Ò  ¦ › ' a > d ” `  ¦ ‚ à Л ¸ % i   [8]. AAO € 9 2 £ §

\

" f " é ¶: Ÿ x+ þ A ½ ¨" í _  ì ø Ít 2 £ § s  a, ½ ¨" í  s _   o  b

“

¦ ½ + É M : € 9 2 £ § _  Ï ã J] X Ò  ¦“ É r  6 £ § õ  ° ú   .

n

T E

= n

1

− πa

2

b

2

n

1

n

21

− n

22



n

21

+ n

22

(1) n

T M

= n

1

− πa

2

2b

2

n

21

− n

22

n

1

(2)

n

1

, n

2

  H y Œ •y Œ • í ß – o· ú ˜À Òp ³ o u, / B N l _  Ï ã J] X Ò  ¦ s  . s

\

 ¦  ” ¸  / B N$ í GaN\  & h 6   x K  ˜ Ѐ   d ”  (17), (2)_  πa

2

/b

2

“ É r porosity \  K { © œ Ù ¼– Ð 0.1046`  ¦ @ /{ 9  # Œ ½ ¨ K

˜ Ѐ   n

T E

= 2.18, n

T M

= 2.29 e ” `  ¦ · ú ˜ à º e ”  . TE — ¸

×

¼_   â Ä º á Ôo 7 £ § & e  ¦  Q_    õ ü < 1 l x{ 9 ô  Ç Ï ã J] X Ò  ¦`  ¦ % 3

%

3 “ ¦, TM — ¸× ¼  H 0.03 _  s  e ” % 3  . s   H  6   x ) a — ¸ 4

S qs  AAO € 9 2 £ § ? /\  Å Òl & h Ü ¼– Ð C \ P  ) a " é ¶: Ÿ x+ þ A — ¸€ ª œ_

½

¨" í `  ¦ ° ú   H  כ \  q K   ” ¸  / B N$ í GaN  H ½ ¨" í _  C \ P  s

 Å Òl & h s t  3 l w “ ¦ + þ AI  ¢ ¸ô  Ç " é ¶: Ÿ x+ þ Aõ   H s  e ”  l

 M :ë  H“    כ Ü ¼– Ð Ò q ty Œ •  ) a  .

IV. + s Ç Â ] Ø

‘

: r ƒ  ½ ¨\ " f  H   s # Q l ó ø Í0 A\  $ í  © œ  ) a n-type GaN

\

 ¦ „  K \ g A`  ¦ s 6   x # Œ  ” ¸  / B N$ í GaN\  ¦ ] j Œ • “ ¦ s

 כ _  q 1 p x ~ ½ Ó$ í F g † < Æ& h  : £ ¤$ í `  ¦ á Ôo 7 £ § & e  ¦  Q\  ¦ s 6   x

# Œ 8 £ ¤& ñ , ì  r$ 3  % i  .



” ¸  / B N$ í GaN ] j Œ •`  ¦ 0 AK  \ g A › ¸|  (\ g A r ç ß –,

“

  „  · ú š)\    É r \ g A : £ ¤$ í `  ¦ S X ‰ “   % i  . \ g A r ç ß –

\

 q Y V # Œ etched depth 7 £ x  “ ¦ \ g A „  · ú šs  7 £ x

†

< Ê\     porosity• ¸ 7 £ x  % i  . á Ôo 7 £ § & e  ¦  Q 8 £ ¤& ñ `  ¦ 0

AK  8 £ x _  ¿ ºa ü < porosity\  ¦ Ò q ty Œ • # Œ n ' 4×10

18

cm

−3

•

¸i ç 0 l x • ¸\  ¦ ° ú   H n-GaN`  ¦ 10 V, 30ì  r _  › ¸|  \  \ g A r

(   . s – Ð+ ‹ \ g A U  ·s  1.354 µm s “ ¦ porosity

10.46 %“    ” ¸  / B N$ í GaN\  ¦ % 3 `  ¦ à º e ” % 3  .

K

 ~ à Ì} Œ • ? /_  / B N l  t    H q Ö  ¦ s  & | 9 à º2 Ÿ ¤ ~ à Ì} Œ •_  Ï

ã J] X Ò  ¦ s  ± ú  t   H  כ õ  { 9 u  “ ¦   " f \ g A › ¸| `  ¦

›

¸] X  # Œ porosity\  ¦ › ¸] X † < ÊÜ ¼– Ð+ ‹ ~ à Ì} Œ •_  Ï ã J] X Ò  ¦ • ¸ › ¸ ] X

½ + É Ã º e ” `  ¦  כ Ü ¼– Ð \ V © œ  ) a  .

q

1 p x ~ ½ Ó$ í F g † < Æ& h  : £ ¤$ í `  ¦ ì  r$ 3  €   GaN_  ∆n(=

n

T M

− n

T E

) = 0.04 s “ ¦ s   H c-plane   s # Q l ó ø Í\ 

$ í

 © œ  ) a GaN _  uniaxial ½ ¨› ¸ M :ë  He ” `  ¦ · ú ˜ à º e ”  .  ” ¸



/ B N$ í GaN_   â Ä º, ∆n = 0.14– Ð GaN\  q K  q 1 p x ~ ½ Ó

$ í

: £ ¤$ í s  & f ” `  ¦ · ú ˜ à º e ” “ ¦ s   H l ” > r _  s  : r& h  \ V8 £ ¤ õ

• ¸ { 9 u    H   õ s  .

P

c p 8 ý ò k >

s

  7 Hë  H“ É r 2009¸  • ¸ & ñ  Ò(“ §¹ ¢ ¤ õ † < Æl Õ ü t  Ò)_  F " é ¶ Ü ¼

–

Ð ô  Dz D Gƒ  ½ ¨F é ß –_  t " é ¶`  ¦ ~ à Î  à º' Ÿ  ) a l œ íƒ  ½ ¨ \ O  e ”

(No. 2009-0076199).

Y

c p w Š à U Ø ”  ô

[1] E. F. Schubert and J. K. Kim, Science 308, 1274 (2005).

[2] V. Coffey, Laser Focus World. 44, 29 (2008).

[3] Peter K. H. Ho, D. Stephen, Thomas, Richard H.

Friend and Nir Tessler, Science 285, 233 (1999).

[4] J. K. Kim, S. Chhajed, M. F. Schubert, E. F. Schu- bert, A. J. Fischer, M. H. Crawford, J. Cho, H. Kim and C. Sone, Adv. Mater. 20, 4 (2008).

[5] R. Ulrich and R. Torge, Appl. Opt. 12, 2901 (1973).

[6] J. M. Park, K. M. Song, S. R. Jeon, J. H. Baek and S. W. Ryu, Appl. Phys. Lett. 94, 221907 (2009).

[7] H. Y. Zhang, X. H. He, Y. H. Shih, M. Schurman, Z.

C. Feng and R. A. Stall, Opt. Lett. 21, 1529 (1996).

[8] M. Saito and M. Miyagi, J. Opt. Soc. Am A 6, 1895

(1989).

수치

Fig. 2. Cross sectional SEM images of electrochemically etched n-GaN (n = 1 × 10 18 cm −3 ) at 40 V for (a) 5 min, (b) 20 min, and (c) 30 min.
Fig. 4. Cross sectional SEM images of electrochemically etched n-GaN (n = 1 × 10 18 cm −3 ) at (a) 40 V, (b) 50 V, and (c) 60 V for 5 min.
Fig. 7. (Color online) Dependence of the refractive in- in-dices on the porosity of nanoporous GaN for TE and TM modes.

참조

관련 문서

Digital cameras use a solid Digital cameras use a solid- state device called an image sensor to record image in f f di i l i f i. form

Where the dashed lines coincide with the edges of the geometrical shadow, the Fresnel number N F =0.5. (a) Shaded area is the geometrical shadow

temperature (Figure 14), control of bead shape during welding (Figure 6) to enhance interbead tempering or softening and specifying weld metal composition limitations (Figure

Offices for minimum forty people for AIT management, test equipment operators, test engineers, maintenance staff are necessary. In addition, many extra offices for

함수에 사칙 연산과 합성 연산을 적용하는 방법을

Fi g.7.Uni vari ate anal ysi s of 163 pati ents of gastri c adenocarci noma shows a si gni fi cantdi fference i n the overal lsurvi valaccordi ng to the Ets-1expressi on(p=0..

As a result of performing a compound exercise of spinning and Zumba for 8 weeks, the change in α-amylase showed a significant difference in the exercise group (p&lt;.01), and

[r]
