Natural Dyeing of Silk, Cotton and Rayon Fabrics using Tea Leaves -Focusing on Green Tea, Oolong Tea, Black Tea, Dark Tea-

ISSN 1229-3350(Print) ISSN 2288-1867(Online)

—

J. fash. bus. Vol. 23, No. 1:64-73, Feb. 2019 https://doi.org/

10.12940/jfb.2019.23.1.64

녹차 우롱차 홍차 흑차를 중심으로

- , , , -

왕티엔 · 김종준^†

이화여자대학교 의류산업학과

Corresponding author

— Jongjun Kim

Tel : +82-2-3277-3102 Fax : +82-2-3277-3079 E-mail : [email protected]

Natural Dyeing of Silk, Cotton and Rayon Fabrics using Tea Leaves

-Focusing on Green Tea, Oolong Tea, Black Tea, Dark Tea-

Tian Tian Wang · Jongjun Kim^†

Dept. of Fashion Industry, Ewha Womans University, Korea

Keywords Abstract

tea, tea pigment, fermentation degree 차 차색소 발효도, ,

—

본 논문은 석사학위 논문의 일부임

The objective of this study was to investigate dyeing characteristics of silk, cotton and rayon fabrics using dyeing solution extracted from different varieties of tea. Comparative results of CIE Lab values of 360 pieces of dyed fabrics were studied to quantify the effects of dye concentrations (100%, 150%, and 200%) and mordants (Fe, Cu, Sn, Al). In addition, the color difference values ( E) of the dyed and mordanted fabrics were evaluated. The results of the Δ

study were as follows: First, among all of the 360 pieces of silk, cotton and rayon fabrics, the best dyeing effects was observed on silk fabrics. Second, the dyeing effect of the eight different types of tealeaves belonging to green tea, oolong tea, black tea, and dark tea tended to enhance as the degree of fermentation increased. Third, when the fabrics were mordanted with Fe, Cu, Sn, Al mordants, various colors such as brown, brownish red, brownish yellow, gray, and reddish brown were obtained.

서론 .

Ⅰ

최근 수십 년간에 대기 토양 수질 등의 환경오염이 심각해, , 짐에 따라 현대인들이 여러 형태의 스트레스에 직면하는 동 시 알레르기나 피부질환 등도 호소하고 있다 (Lim, 2016;

따라서 환경 보호 및 자연복귀의 추 Won & Kim, 2018 ).

세와 함께 점차 환경친화성 및 지속가능성 제품에 대한 요 구가 증대되고 있다(Jeon, 2004). 패션산업에 있어서도 천연 염료를 사용하여 가공된 제품은 자연스러운 색감을 보여주 며 현대인들의 심신피로감을 감소시켜 줄 수 있다고 평가받 고 있다(Seo, 2004). 그 외에도 천연염료는 인체에 무해하고 항균 소취 항염 항암 등의 약리적 효능도 나타내는 것으, , , 로 알려져 왔다(Park, Baek, & Jeon, 2011 ; Liu, 2016;

차는 세계 대 음료로서 높은 영양소와 약리적 Kim, 2016). 3

가치를 갖고 있다 찻잎 중의 천연 색소성분은 섬유제품의 . 염색에도 사용될 수 있을 정도로 높은 가능성을 보이고 있 다(Hyon, 2004).

본 연구에서 사용되는 차

(Camellia sinensis (L.) O.

는 식물학적 분류에 의한 이름은 종자식물문 Kuntze)

피자식물아문 쌍자엽식물강

(Embryophyta), (Angiospemae),

동백나무목 동백나무목

(Dicotyledones), (Theales),

동백나무속 차나무종

(Theaceae), (Camellia), (Camellia 이다 찻잎의 주요 화학 성분은 매우 복잡 sinensis) (O, 2013).

하며 주요성분으로는 Catechins, Caffeine, Theanine, Vitamins(Vitamin B2, C, E, Folic acid, β-carotene), Saponins, Fluorine, Minerals(Potassium, Calcium,

등이 있다 Phosphorus, Manganese), Chlorophyl (Kim,

차는 산지의 자연적 환경 찻잎의 형태 채엽

2013). , , (採葉)

시기 가공 공정 발효 정도 등 여러 가지 기준에 의해서 분, , 류할 수 있으며 그 중에는 가공 공정 발효도 등 종합적인 , , 제품 특성을 고려해서 녹차 홍차 백차 황차 우롱차 흑차, , , , , , 재가공차 등 가지 종류로 분류되는 분류법이가장 널리 쓰7 이고 있다(GB/T30766-2014, China). 차의 케타킨 등

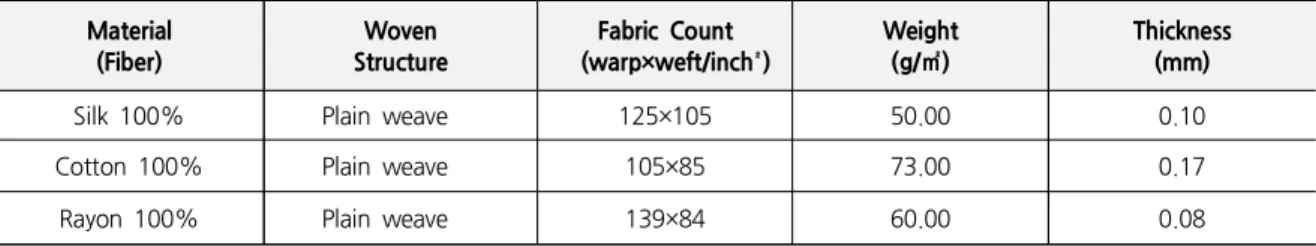

Table 1. Characteristics of Fabrics

Material (Fiber)

Woven Structure

Fabric Count (warp×weft/inch²)

Weight (g/ ) ㎡

Thickness (mm)

Silk 100% Plain weave 125×105 50.00 0.10

Cotton 100% Plain weave 105×85 73.00 0.17

Rayon 100% Plain weave 139×84 60.00 0.08

폴리페놀(Polyphenol) 성분은 공기 중의 산소와 결합하여 산화 현상을 일으키며 특히 수용액과 폴리페놀 산화효소

가 존재하는 경우에는 하이드록시인던 (Polyphenol oxidase)

이 해리에 의해 산소 음이온이 생성되고 전 (Hydroxyindan)

자를 더 잃게 되며 오쏘 퀴논, (Ortho quinone)을 형성한다. 오쏘퀴논은 다른 물질의 수소를 탈취하여 페놀로 환원시킬 수 있고 축합 반응도 가능하며 차홍소(茶紅素), 차황소(茶黃

등 적갈색 중합체를 생성한다 이와 같은 중합체는 한

) .

素

단계 더 나아가 산화 축합 반응이 가능하며 더욱 짙은 차, , 갈소(茶褐素)가 형성될 수 있다 차 폴리페놀은 식물성 폴리. 페놀에 속하며 식물성 폴리페놀의 일반적인 특성이 있다, . 식물성 폴리페놀은 수소 결합 이온 결합 공유 결합 및 기, , 타 결합 방식을 통하여 단백질 셀룰로오스와 안정된 결합을 , 이룰 수 있다 차 폴리페놀은 특히 물에 쉽게 용해되는데 . 찻물로 직물을 염색하면 견직물 중의 단백질 성분 면 마, , , , 레이온과 같은 직물 중의 셀룰로오스 성분과 결합하여 직물 에 대한 염색이 이루어진다 또한 염색할 때 열을 가하면 . , 차 폴리페놀과 섬유의 결합 반응을 촉진시킬 수 있어 염색 견뢰도가 증가하고 색상도 짙어진다(Kim, Jeong, & Lee, 2004 ).

따라서 본 연구에서 염료로 활용할 차종류는 차홍소 차

,

황소 차갈소의 함량이 높은 녹차 우롱차 홍차 흑차를 선, , , , 정하였으며 시료는 견 면 레이온을 선정하였다, , , .

실험 .

Ⅱ 직물시료 염료 및 염제

1. ,

시료 1)

본 연구에서 견 면 레이온 직물을 사용하여 염색하였으며, , , 솜베에서 제공한 염색용 정련포를 사용하였다 염색에 사.

㈜

용한 직물들의 규격을 Table 1에 나타냈다.

염료 2)

본 연구에 사용된 차 염료는 대 다류7 (茶類) 중 녹차 우롱, 차 홍차 흑차 , , 4 가지 종류로 선정하였다 녹차는 중국 안. 휘성에서 생산한 황산모봉(黃山毛峰), 우롱차는 중국 대만에 서 생산한 동정우롱(凍頂烏龍), 홍차 종은 중국 복건성 무2 이산의 정산소종 (正山小種)과 허난성의 신양홍차(信陽紅 가지 찻잎은 모두 년도에 채취 제조한 것이다

), 4 2018 , .

茶

흑차는 중국 윈남성 대익차업그룹(大益茶業集團) 뭉해차장 에서 년도에 채취 제조한 대익칠자병차

(海茶廠) 2018 , (大益

인 시리즈의 생차 년도에 채취 제조된

) 7542 , 2018 ,

七子 茶

시리즈의 숙차 년도에 채취 제조한 숙차

7572 , 2015 , 7572 ,

년도에 채취 제조한 시리즈의 숙차를 사용하였다

2013 , 7572 .

총 가지 종류의 찻잎을 분말로 만들어 염재로 사용하여 실8 험을 하였다 염색에 사용한 차의 규격을 . Table 2에 나타냈 다.

시약 3)

실험에 사용된 매염제로는 FeSO4·7H2O(Ferrous sulfate heptahydrate), CuSO4·5H2O(Copper sulfate pentahydrate), SnCl2·2H2O(Tin(II) chloride dihydrate), Al2(SO4)3· 14-18H2O(Aluminium sulfate)을 사용하였다 이후에는 . Fe,

로 생략하여 표기하고자 한다

Cu, Sn, Al .

실험 방법 2.

선매염처리 1)

실크 면 레이온 시료를 , , 10x10cm 크기로 잘라 선매염처리 자연건조 과정을 회로 한다 선매염처리 시 매염제 농

- 1 .

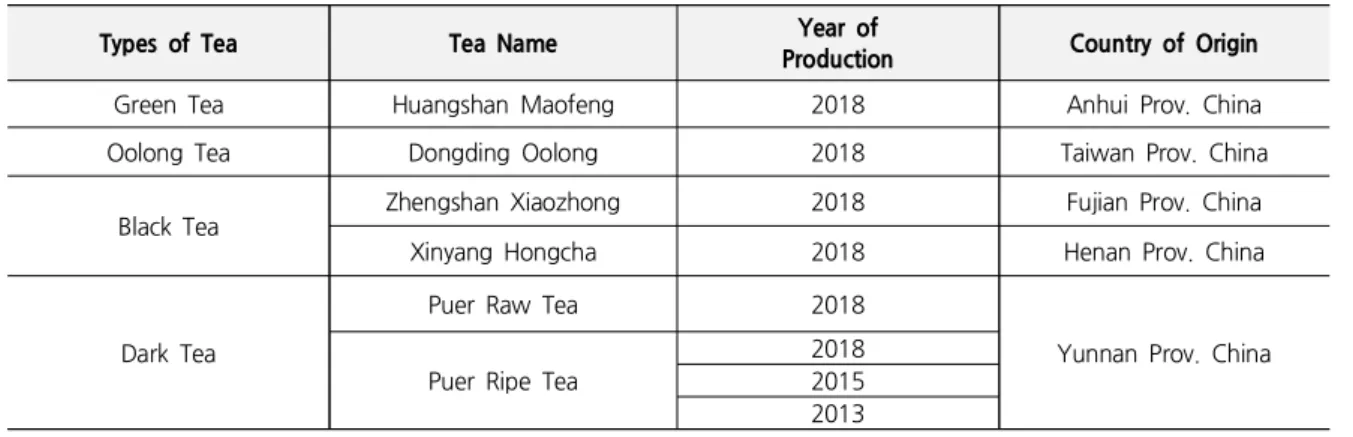

Table 2. Information of Tea Dyes

Types of Tea Tea Name Year of

Production Country of Origin

Green Tea Huangshan Maofeng 2018 Anhui Prov. China

Oolong Tea Dongding Oolong 2018 Taiwan Prov. China

Black Tea Zhengshan Xiaozhong 2018 Fujian Prov. China

Xinyang Hongcha 2018 Henan Prov. China

Dark Tea

Puer Raw Tea 2018

Yunnan Prov. China Puer Ripe Tea

2018 2015 2013

도를 5% (o.w.f.), 욕비를 1:50으로 50℃에서 유지하면서 진행하였다 매염처리 한 후 수세하여 자연 건조하였다. .

염색 2)

본 실험에서는 염료로 선정한 8 가지 종류의 찻잎을 분말로 만들어 차염액의 농도는 100%, 150%, 200%로 조정하고, 욕비를 1:150로 하였다 염색 온도는 . 90℃로 설정하여 60분 간 Gyrowash(Colour Fastness Tester, James H. Heal

기기를 사용하여 염색하였다 염색 Co.,Ltd., Halifax, UK) . 후 직물시료를 수세하여 자연건조 하였다.

염색물의 표면색 측정 3)

염색물의 색상을 Colorimeter(Model WR-10, Shenzhen, 를 사용하여 도 시야 광원으로 시료의

China) 10 D65 CIE

값을 구하였 L*(Whiteness), a*(Redness), b*(Yellowness)

다 측색은 회 측정하여 평균값을 구하였다 또 이 . 3 . L*, a*,

값으로부터 색차 값을 산출하였다

b* ΔΕ2000 .

결과 및 고찰 .

Ⅲ 무매염법에 의한 염색효과 1.

가지 찻잎을 염료로 이용하여 염액의 농도는

8 100%,

로 조정하여 염색을 한 직물의 표면색을 측정 150%, 200%

하였다. Table 3는 견 면 레이온 직물을 , , 100%, 150%, 농도의 차 염료에 의해 염색한 후 각각 측정한 200%

L^*(Whiteness), a^*(Redness), b^*(Yellowness) 값과 이를 바탕 으로 산출한 ΔΕ 값을 나타낸 것이다. Table 3에서 나타내

는 바와 같이 견직물과같은 경우에는 100%, 150%, 200%

의 농도로 염색하였을 때 8 가지 종류의 찻잎 중 홍차 종2 이 L^* 값이 가장 낮아 색상도 어둡고 뚜렷한 갈색으로 나타 나며 흑차 계열에 속하는 보이차 숙차 종의 색상은 , 3 a^*값 이 가장 높아서 붉은색이 강하다는 것을 알 수 있었다 또. 한 무매염법에 의해 염액의 농도는 , 100%, 150%, 200%에 서 면 레이온 직물의 염색효과는 좋지 않으며 색상이 뚜렷, 하지 않았다 견직물과 같은 경우에는 녹차와 우롱차 보이. , 차 생차의 추출액으로 염색하였을 때는 100% 농도보다

농도에서 값이 낮아 견직물의 색상이 약간 흐려

150% ΔΕ

지는 추세가 보이지만, 8 가지의 차 추출액으로 염색하였을 경우 200% 농도의 염액으로 염색한 견직물의 색상이 가장 뚜렷하며 100% 농도의 염액으로 염색했을 때보다 색상이 모두 진해졌다는 것을 알 수 있었다 또한 녹차와 우롱차로 . 매염처리 하지 않고 직접 염색하였을 때 색상이 홍차 계열 과 흑차 계열의 염료보다 염색효과가 그리 좋지 않아 홍차 찻잎의 염색 효과가 가장 좋았다 즉 비발효차인 녹차와 반. , 발효차인 우롱차를 염료로 이용하기 보다 완전 발효차인 홍 차와 후발효차인 흑차의 염색효과가 더욱 좋았다 흑차 계열 . 중 보이 차 숙차와 같은 경우에는 발효시간이 오래될수록 피염물의 색상이 진해졌다.

매염제에 의한 염색효과 2. Fe

가지 찻잎을 염료로 이용하여 매염제로 선매염처리 한

8 Fe

후에 염액의 농도는 100%, 150%, 200%로 조정하여 염색 을 한 직물의 표면색을 측정하였다. Table 4는 견 면 레이, , 온 직물을 100%, 150%, 200% 농도의 차 염료에 의해 염 색한 후 각각 측정한 L^*(Whiteness), a^*(Redness), b^*(Yellowness) 값과 이를 바탕 으로 산출한 ΔΕ 값을 나 타낸 것이다 철을 사용한 선매염처리 후 견 면 레이온 피. , , 염물의 표면색 측정한 결과 a^* 값이 모두 낮으며 색상이 짙 은 갈색이나 회색으로 나타났으나 견직물의 염색 효과가 가, 장 좋았으며 녹차 우롱차 보이차 생차와 같은 경우, , , 100%

농도의 염액으로 염색하였을 때 효과가 좋았다 홍차와 보이. 차 숙차 계열은 철매염 처리한 견직물을 200% 농도의 염액 으로 염색하였을 때 염색 효과가 가장 좋았다.

매염제에 의한 염색효과 3. Cu

가지 찻잎을 염료로 이용하여 매염제로 선매염처리

8 Cu

한 후에 염액의 농도는 100%, 150%, 200%로 조정하여 염

색을 한 직물의 표면색을 측정하였다. Table 5는 견 면 레, , 이온 직물을 100%, 150%, 200% 농도의 차 염료에 의해 염색한 후 각각 측정한 L*(Whiteness), a*(Redness), 값과 이를 바탕으로 산출한 값을 나타

b*(Yellowness) ΔΕ

낸 것이다 구리 매염과 같은 경우 견 면 레이온 직물 표. , , 면색 측정한 결과 견직물의 L* 값이 면직물과 레이온 직물 의 L* 값보다 낮고 색상이 가장 어두우며, a* 값은 가장 높아 색상이 더 붉고 짙은 갈색을 얻을 수 있었다 또한 면. , 직물과 레이온 직물은 비교적 나쁜 염색 효과를 나타냈다.

또한, 150% 농도에서 거의 모든 종류의 찻잎을 이용하여 염색한 견직물이 100%와 200% 농도 보다 효과가 나쁨을 알 수 있었다 구리로 선매염한 경우 특히 우롱차의 찻잎을 . 염료로 이용하는 가차가 높았다는 점을 알 수 있었다.

매염제에 의한 염색효과 4. Sn

가지 찻잎을 염료로 이용하여 매염제로 선매염처리 한

8 Sn

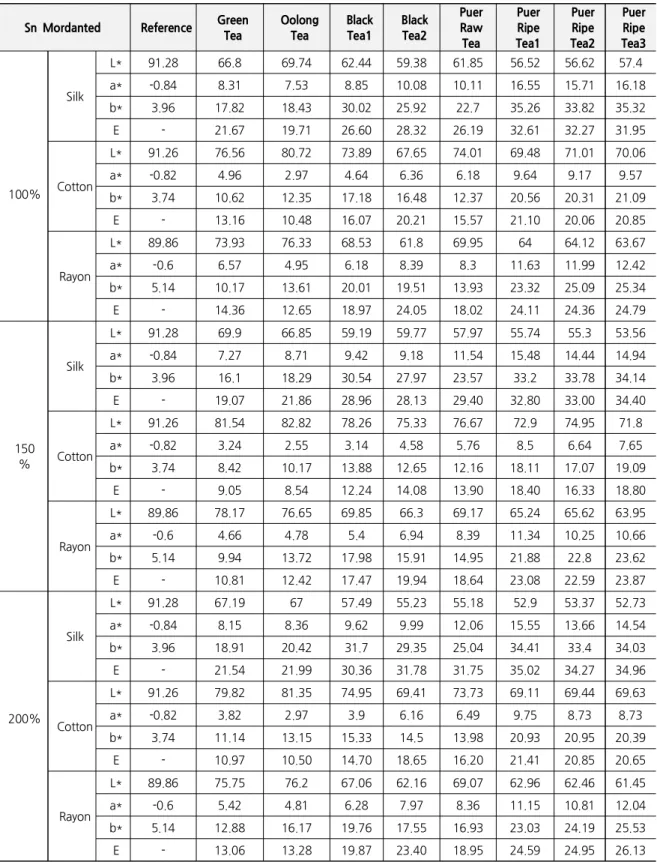

후에 염액의 농도는 100%, 150%, 200%로 조정하여 염색 을 한 직물의 표면색을 측정하였다. Table 6는 견 면 레이, , 온 직물을 100%, 150%, 200% 농도의 차 염료에 의해 염 색한 후 각각 측정한 L^*(Whiteness), a^*(Redness), b^*(Yellowness) 값과 이를 바탕으로 산출한 ΔΕ 값을 나타 낸 것이다 주석 매염과 같은 경우 피염물의 표면색을 측정 . 한 결과 흑차 계열의 찻잎에 의하여 견 면 레이온 직물 모, , 두 좋은 염색 효과를 얻을 수 있었다 그 중에서 견직물은 .

값이 가장 높아 주황색과 가까운 짙은 갈색을 나타냈으 a*

며 면직물과 레이온 직물은 옅은 회홍색을 나타냈다 또한 , . 주석으로 매염처리한 견직물을 홍차에 의하여 염색한 결과 뚜렷한 황갈색을 얻을 수 있었다 녹차를 제외한 모든 종류. 의 찻잎을 이용하여 염색한 견직물이 염료 농도가 높아짐에 따라 표면색이 더 뚜렷하게 나타났다 주석으로 선매염처리. 한 견직물은 흑차 계열 중 보이차 숙차 종에 의하여 가장 3 좋은 염색 효과를 얻을 수 있었다. 8가지 종류의 찻잎 염료 를 이용하여 면직물을 염색하는 경우, 100%농도 시 가장 좋은 효과를 얻을 수 있었다 또한 흑차 계열 중 보이차 숙. 차 종에 의하여 염색 효과가 가장 좋았다 주석으로 매염 3 . 처리한 레이온 직물을 8 가지 종류의 찻잎에 의하여 염색했 을 때 대체적으로 200% 농도로 염색 시 가장 좋은 효과를 얻었으나 염료의 농도에 따라 색상이 큰 차이가 없었다 흑, . 차 계열 중 보이차 숙차 종은 다른 찻잎 종류보다 좋은 효3 과를 보였다.

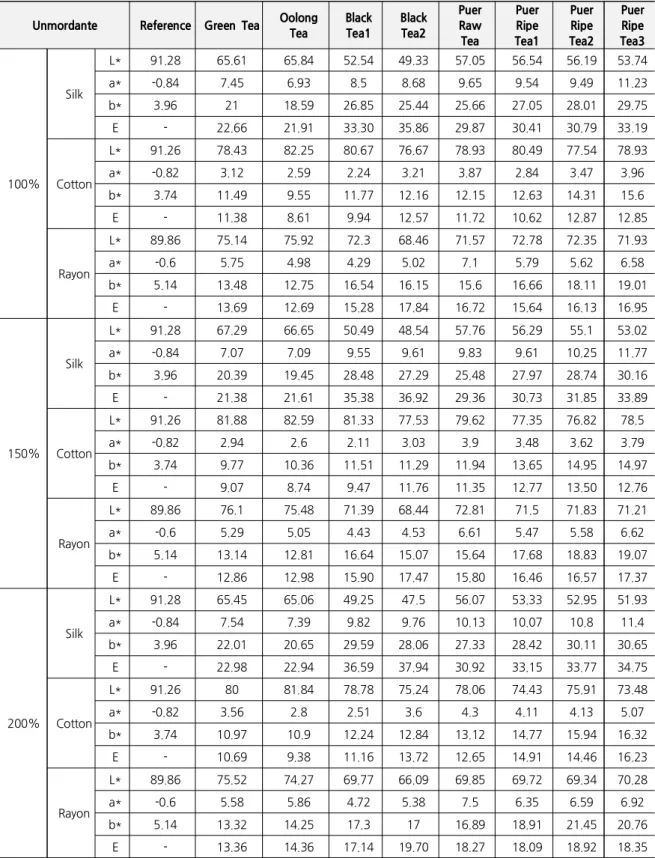

Table 3. Color Values of Silk, Cotton, and Rayon Unmordanted Fabrics Dyed in 100%, 150%, and 200% Concentration of the 8 different types of Tea Leaves

Unmordante Reference Green Tea Oolong Tea

Black Tea1

Black Tea2

Puer Raw Tea

Puer Ripe Tea1

Puer Ripe Tea2

Puer Ripe Tea3

100%

Silk

L* 91.28 65.61 65.84 52.54 49.33 57.05 56.54 56.19 53.74

a* -0.84 7.45 6.93 8.5 8.68 9.65 9.54 9.49 11.23

b* 3.96 21 18.59 26.85 25.44 25.66 27.05 28.01 29.75

E - 22.66 21.91 33.30 35.86 29.87 30.41 30.79 33.19

Cotton

L* 91.26 78.43 82.25 80.67 76.67 78.93 80.49 77.54 78.93

a* -0.82 3.12 2.59 2.24 3.21 3.87 2.84 3.47 3.96

b* 3.74 11.49 9.55 11.77 12.16 12.15 12.63 14.31 15.6

E - 11.38 8.61 9.94 12.57 11.72 10.62 12.87 12.85

Rayon

L* 89.86 75.14 75.92 72.3 68.46 71.57 72.78 72.35 71.93

a* -0.6 5.75 4.98 4.29 5.02 7.1 5.79 5.62 6.58

b* 5.14 13.48 12.75 16.54 16.15 15.6 16.66 18.11 19.01

E - 13.69 12.69 15.28 17.84 16.72 15.64 16.13 16.95

150%

Silk

L* 91.28 67.29 66.65 50.49 48.54 57.76 56.29 55.1 53.02

a* -0.84 7.07 7.09 9.55 9.61 9.83 9.61 10.25 11.77

b* 3.96 20.39 19.45 28.48 27.29 25.48 27.97 28.74 30.16

E - 21.38 21.61 35.38 36.92 29.36 30.73 31.85 33.89

Cotton

L* 91.26 81.88 82.59 81.33 77.53 79.62 77.35 76.82 78.5

a* -0.82 2.94 2.6 2.11 3.03 3.9 3.48 3.62 3.79

b* 3.74 9.77 10.36 11.51 11.29 11.94 13.65 14.95 14.97

E - 9.07 8.74 9.47 11.76 11.35 12.77 13.50 12.76

Rayon

L* 89.86 76.1 75.48 71.39 68.44 72.81 71.5 71.83 71.21

a* -0.6 5.29 5.05 4.43 4.53 6.61 5.47 5.58 6.62

b* 5.14 13.14 12.81 16.64 15.07 15.64 17.68 18.83 19.07

E - 12.86 12.98 15.90 17.47 15.80 16.46 16.57 17.37

200%

Silk

L* 91.28 65.45 65.06 49.25 47.5 56.07 53.33 52.95 51.93

a* -0.84 7.54 7.39 9.82 9.76 10.13 10.07 10.8 11.4

b* 3.96 22.01 20.65 29.59 28.06 27.33 28.42 30.11 30.65

E - 22.98 22.94 36.59 37.94 30.92 33.15 33.77 34.75

Cotton

L* 91.26 80 81.84 78.78 75.24 78.06 74.43 75.91 73.48

a* -0.82 3.56 2.8 2.51 3.6 4.3 4.11 4.13 5.07

b* 3.74 10.97 10.9 12.24 12.84 13.12 14.77 15.94 16.32

E - 10.69 9.38 11.16 13.72 12.65 14.91 14.46 16.23

Rayon

L* 89.86 75.52 74.27 69.77 66.09 69.85 69.72 69.34 70.28

a* -0.6 5.58 5.86 4.72 5.38 7.5 6.35 6.59 6.92

b* 5.14 13.32 14.25 17.3 17 16.89 18.91 21.45 20.76

E - 13.36 14.36 17.14 19.70 18.27 18.09 18.92 18.35

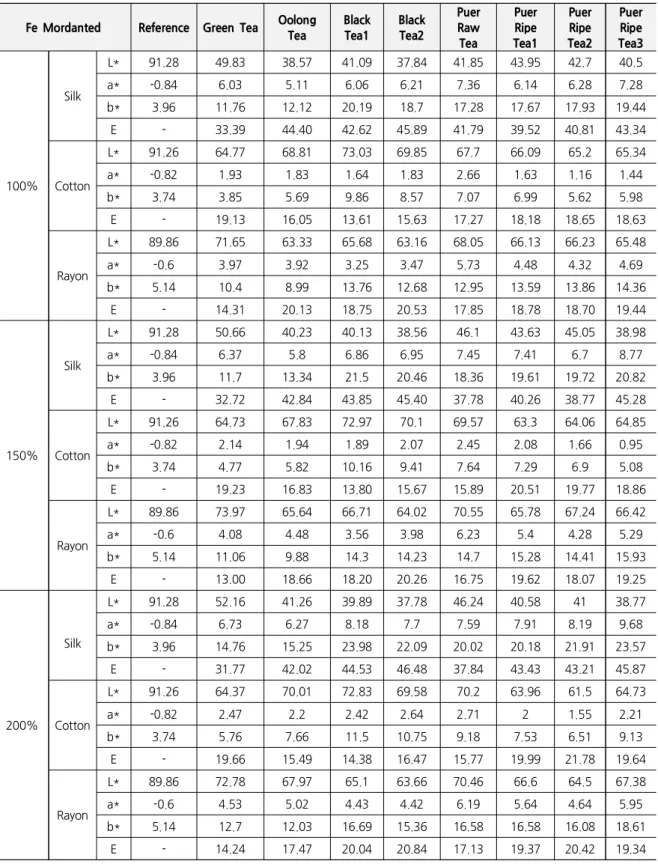

Table 4. Color Values of Silk, Cotton, and Rayon Fe Mordanted Fabrics Dyed in 100%, 150%, and 200% Concentration of the 8 different types of Tea Leaves

Fe Mordanted Reference Green Tea Oolong Tea

Black Tea1

Black Tea2

Puer Raw Tea

Puer Ripe Tea1

Puer Ripe Tea2

Puer Ripe Tea3

100%

Silk

L* 91.28 49.83 38.57 41.09 37.84 41.85 43.95 42.7 40.5

a* -0.84 6.03 5.11 6.06 6.21 7.36 6.14 6.28 7.28

b* 3.96 11.76 12.12 20.19 18.7 17.28 17.67 17.93 19.44

E - 33.39 44.40 42.62 45.89 41.79 39.52 40.81 43.34

Cotton

L* 91.26 64.77 68.81 73.03 69.85 67.7 66.09 65.2 65.34

a* -0.82 1.93 1.83 1.64 1.83 2.66 1.63 1.16 1.44

b* 3.74 3.85 5.69 9.86 8.57 7.07 6.99 5.62 5.98

E - 19.13 16.05 13.61 15.63 17.27 18.18 18.65 18.63

Rayon

L* 89.86 71.65 63.33 65.68 63.16 68.05 66.13 66.23 65.48

a* -0.6 3.97 3.92 3.25 3.47 5.73 4.48 4.32 4.69

b* 5.14 10.4 8.99 13.76 12.68 12.95 13.59 13.86 14.36

E - 14.31 20.13 18.75 20.53 17.85 18.78 18.70 19.44

150%

Silk

L* 91.28 50.66 40.23 40.13 38.56 46.1 43.63 45.05 38.98

a* -0.84 6.37 5.8 6.86 6.95 7.45 7.41 6.7 8.77

b* 3.96 11.7 13.34 21.5 20.46 18.36 19.61 19.72 20.82

E - 32.72 42.84 43.85 45.40 37.78 40.26 38.77 45.28

Cotton

L* 91.26 64.73 67.83 72.97 70.1 69.57 63.3 64.06 64.85

a* -0.82 2.14 1.94 1.89 2.07 2.45 2.08 1.66 0.95

b* 3.74 4.77 5.82 10.16 9.41 7.64 7.29 6.9 5.08

E - 19.23 16.83 13.80 15.67 15.89 20.51 19.77 18.86

Rayon

L* 89.86 73.97 65.64 66.71 64.02 70.55 65.78 67.24 66.42

a* -0.6 4.08 4.48 3.56 3.98 6.23 5.4 4.28 5.29

b* 5.14 11.06 9.88 14.3 14.23 14.7 15.28 14.41 15.93

E - 13.00 18.66 18.20 20.26 16.75 19.62 18.07 19.25

200%

Silk

L* 91.28 52.16 41.26 39.89 37.78 46.24 40.58 41 38.77

a* -0.84 6.73 6.27 8.18 7.7 7.59 7.91 8.19 9.68

b* 3.96 14.76 15.25 23.98 22.09 20.02 20.18 21.91 23.57

E - 31.77 42.02 44.53 46.48 37.84 43.43 43.21 45.87

Cotton

L* 91.26 64.37 70.01 72.83 69.58 70.2 63.96 61.5 64.73

a* -0.82 2.47 2.2 2.42 2.64 2.71 2 1.55 2.21

b* 3.74 5.76 7.66 11.5 10.75 9.18 7.53 6.51 9.13

E - 19.66 15.49 14.38 16.47 15.77 19.99 21.78 19.64

Rayon

L* 89.86 72.78 67.97 65.1 63.66 70.46 66.6 64.5 67.38

a* -0.6 4.53 5.02 4.43 4.42 6.19 5.64 4.64 5.95

b* 5.14 12.7 12.03 16.69 15.36 16.58 16.58 16.08 18.61

E - 14.24 17.47 20.04 20.84 17.13 19.37 20.42 19.34

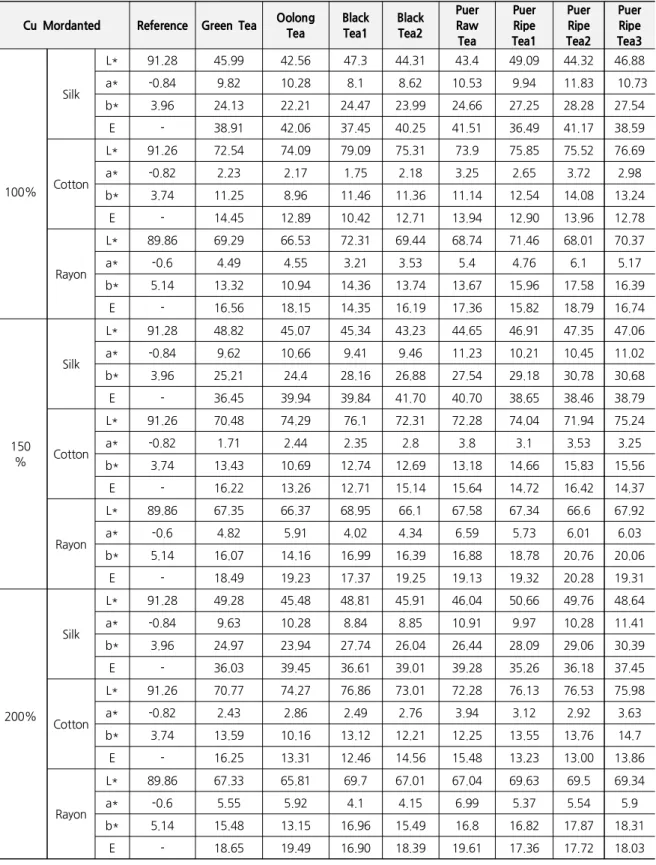

Table 5. Color Values of Silk, Cotton, and Rayon Cu Mordanted Fabrics Dyed in 100%, 150%, and 200% Concentration of the 8 different types of Tea Leaves

Cu Mordanted Reference Green Tea Oolong Tea

Black Tea1

Black Tea2

Puer Raw Tea

Puer Ripe Tea1

Puer Ripe Tea2

Puer Ripe Tea3

100%

Silk

L* 91.28 45.99 42.56 47.3 44.31 43.4 49.09 44.32 46.88

a* -0.84 9.82 10.28 8.1 8.62 10.53 9.94 11.83 10.73

b* 3.96 24.13 22.21 24.47 23.99 24.66 27.25 28.28 27.54

E - 38.91 42.06 37.45 40.25 41.51 36.49 41.17 38.59

Cotton

L* 91.26 72.54 74.09 79.09 75.31 73.9 75.85 75.52 76.69

a* -0.82 2.23 2.17 1.75 2.18 3.25 2.65 3.72 2.98

b* 3.74 11.25 8.96 11.46 11.36 11.14 12.54 14.08 13.24

E - 14.45 12.89 10.42 12.71 13.94 12.90 13.96 12.78

Rayon

L* 89.86 69.29 66.53 72.31 69.44 68.74 71.46 68.01 70.37

a* -0.6 4.49 4.55 3.21 3.53 5.4 4.76 6.1 5.17

b* 5.14 13.32 10.94 14.36 13.74 13.67 15.96 17.58 16.39

E - 16.56 18.15 14.35 16.19 17.36 15.82 18.79 16.74

150

%

Silk

L* 91.28 48.82 45.07 45.34 43.23 44.65 46.91 47.35 47.06

a* -0.84 9.62 10.66 9.41 9.46 11.23 10.21 10.45 11.02

b* 3.96 25.21 24.4 28.16 26.88 27.54 29.18 30.78 30.68

E - 36.45 39.94 39.84 41.70 40.70 38.65 38.46 38.79

Cotton

L* 91.26 70.48 74.29 76.1 72.31 72.28 74.04 71.94 75.24

a* -0.82 1.71 2.44 2.35 2.8 3.8 3.1 3.53 3.25

b* 3.74 13.43 10.69 12.74 12.69 13.18 14.66 15.83 15.56

E - 16.22 13.26 12.71 15.14 15.64 14.72 16.42 14.37

Rayon

L* 89.86 67.35 66.37 68.95 66.1 67.58 67.34 66.6 67.92

a* -0.6 4.82 5.91 4.02 4.34 6.59 5.73 6.01 6.03

b* 5.14 16.07 14.16 16.99 16.39 16.88 18.78 20.76 20.06

E - 18.49 19.23 17.37 19.25 19.13 19.32 20.28 19.31

200%

Silk

L* 91.28 49.28 45.48 48.81 45.91 46.04 50.66 49.76 48.64 a* -0.84 9.63 10.28 8.84 8.85 10.91 9.97 10.28 11.41 b* 3.96 24.97 23.94 27.74 26.04 26.44 28.09 29.06 30.39

E - 36.03 39.45 36.61 39.01 39.28 35.26 36.18 37.45

Cotton

L* 91.26 70.77 74.27 76.86 73.01 72.28 76.13 76.53 75.98

a* -0.82 2.43 2.86 2.49 2.76 3.94 3.12 2.92 3.63

b* 3.74 13.59 10.16 13.12 12.21 12.25 13.55 13.76 14.7 E - 16.25 13.31 12.46 14.56 15.48 13.23 13.00 13.86

Rayon

L* 89.86 67.33 65.81 69.7 67.01 67.04 69.63 69.5 69.34

a* -0.6 5.55 5.92 4.1 4.15 6.99 5.37 5.54 5.9

b* 5.14 15.48 13.15 16.96 15.49 16.8 16.82 17.87 18.31

E - 18.65 19.49 16.90 18.39 19.61 17.36 17.72 18.03

Table 6. Color Values of Silk, Cotton, and Rayon Sn Mordanted Fabrics Dyed in 100%, 150%, and 200% Concentration of 8 different types of Tea Leaves

Sn Mordanted Reference Green Tea

Oolong Tea

Black Tea1

Black Tea2

Puer Raw Tea

Puer Ripe Tea1

Puer Ripe Tea2

Puer Ripe Tea3

100%

Silk

L* 91.28 66.8 69.74 62.44 59.38 61.85 56.52 56.62 57.4 a* -0.84 8.31 7.53 8.85 10.08 10.11 16.55 15.71 16.18 b* 3.96 17.82 18.43 30.02 25.92 22.7 35.26 33.82 35.32

E - 21.67 19.71 26.60 28.32 26.19 32.61 32.27 31.95

Cotton

L* 91.26 76.56 80.72 73.89 67.65 74.01 69.48 71.01 70.06

a* -0.82 4.96 2.97 4.64 6.36 6.18 9.64 9.17 9.57

b* 3.74 10.62 12.35 17.18 16.48 12.37 20.56 20.31 21.09

E - 13.16 10.48 16.07 20.21 15.57 21.10 20.06 20.85

Rayon

L* 89.86 73.93 76.33 68.53 61.8 69.95 64 64.12 63.67

a* -0.6 6.57 4.95 6.18 8.39 8.3 11.63 11.99 12.42

b* 5.14 10.17 13.61 20.01 19.51 13.93 23.32 25.09 25.34

E - 14.36 12.65 18.97 24.05 18.02 24.11 24.36 24.79

150

%

Silk

L* 91.28 69.9 66.85 59.19 59.77 57.97 55.74 55.3 53.56 a* -0.84 7.27 8.71 9.42 9.18 11.54 15.48 14.44 14.94 b* 3.96 16.1 18.29 30.54 27.97 23.57 33.2 33.78 34.14

E - 19.07 21.86 28.96 28.13 29.40 32.80 33.00 34.40

Cotton

L* 91.26 81.54 82.82 78.26 75.33 76.67 72.9 74.95 71.8

a* -0.82 3.24 2.55 3.14 4.58 5.76 8.5 6.64 7.65

b* 3.74 8.42 10.17 13.88 12.65 12.16 18.11 17.07 19.09

E - 9.05 8.54 12.24 14.08 13.90 18.40 16.33 18.80

Rayon

L* 89.86 78.17 76.65 69.85 66.3 69.17 65.24 65.62 63.95

a* -0.6 4.66 4.78 5.4 6.94 8.39 11.34 10.25 10.66

b* 5.14 9.94 13.72 17.98 15.91 14.95 21.88 22.8 23.62

E - 10.81 12.42 17.47 19.94 18.64 23.08 22.59 23.87

200%

Silk

L* 91.28 67.19 67 57.49 55.23 55.18 52.9 53.37 52.73 a* -0.84 8.15 8.36 9.62 9.99 12.06 15.55 13.66 14.54 b* 3.96 18.91 20.42 31.7 29.35 25.04 34.41 33.4 34.03

E - 21.54 21.99 30.36 31.78 31.75 35.02 34.27 34.96

Cotton

L* 91.26 79.82 81.35 74.95 69.41 73.73 69.11 69.44 69.63

a* -0.82 3.82 2.97 3.9 6.16 6.49 9.75 8.73 8.73

b* 3.74 11.14 13.15 15.33 14.5 13.98 20.93 20.95 20.39

E - 10.97 10.50 14.70 18.65 16.20 21.41 20.85 20.65

Rayon

L* 89.86 75.75 76.2 67.06 62.16 69.07 62.96 62.46 61.45

a* -0.6 5.42 4.81 6.28 7.97 8.36 11.15 10.81 12.04

b* 5.14 12.88 16.17 19.76 17.55 16.93 23.03 24.19 25.53

E - 13.06 13.28 19.87 23.40 18.95 24.59 24.95 26.13

매염제에 의한 염색효과 5. Al

가지 찻잎을 염료로 이용하여 매염

8 Al 제로 선매염처리 한

후에 염액의 농도는 100%, 150%, 200%로 조정하여 염색 을 한 직물의 표면색을 측정하였다. Table 7는 견 면 레이, , 온 직물을 100%, 150%, 200% 농도의 차 염료에 의해 염 색한 후 각각 측정한 L^*(Whiteness), a^*(Redness), b^*(Yellowness) 값과 이를 바탕으로 산출한 ΔΕ 값을 나타 낸 것이다 알루미늄 매염과 같은 경우 피염물의 표면색을 .

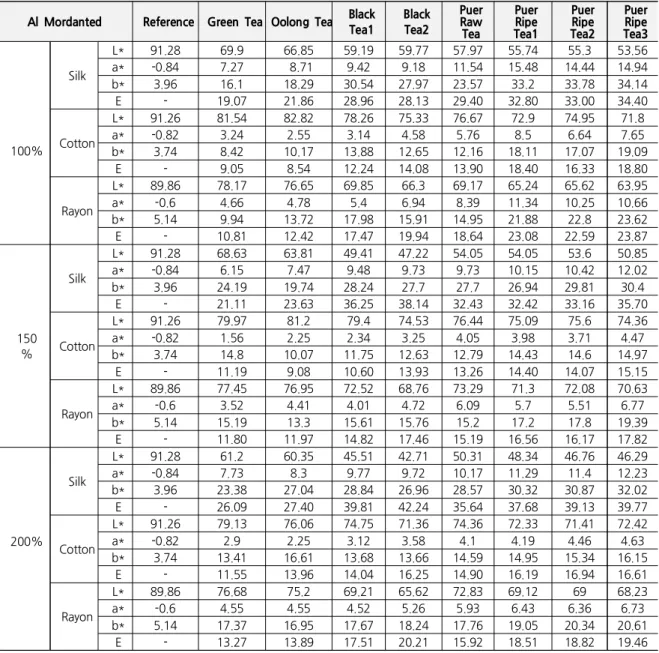

Table 7. Color Values of Silk, Cotton, and Rayon Al Mordanted Fabrics Dyed in 100%, 150%, and 200% Concentration of 8 different types of Tea Leaves

Al Mordanted Reference Green Tea Oolong Tea Black Tea1

Black Tea2

Puer Raw Tea

Puer Ripe Tea1

Puer Ripe Tea2

Puer Ripe Tea3

100%

Silk

L* 91.28 69.9 66.85 59.19 59.77 57.97 55.74 55.3 53.56 a* -0.84 7.27 8.71 9.42 9.18 11.54 15.48 14.44 14.94 b* 3.96 16.1 18.29 30.54 27.97 23.57 33.2 33.78 34.14

E - 19.07 21.86 28.96 28.13 29.40 32.80 33.00 34.40

Cotton

L* 91.26 81.54 82.82 78.26 75.33 76.67 72.9 74.95 71.8

a* -0.82 3.24 2.55 3.14 4.58 5.76 8.5 6.64 7.65

b* 3.74 8.42 10.17 13.88 12.65 12.16 18.11 17.07 19.09

E - 9.05 8.54 12.24 14.08 13.90 18.40 16.33 18.80

Rayon

L* 89.86 78.17 76.65 69.85 66.3 69.17 65.24 65.62 63.95

a* -0.6 4.66 4.78 5.4 6.94 8.39 11.34 10.25 10.66

b* 5.14 9.94 13.72 17.98 15.91 14.95 21.88 22.8 23.62

E - 10.81 12.42 17.47 19.94 18.64 23.08 22.59 23.87

150

%

Silk

L* 91.28 68.63 63.81 49.41 47.22 54.05 54.05 53.6 50.85

a* -0.84 6.15 7.47 9.48 9.73 9.73 10.15 10.42 12.02

b* 3.96 24.19 19.74 28.24 27.7 27.7 26.94 29.81 30.4

E - 21.11 23.63 36.25 38.14 32.43 32.42 33.16 35.70

Cotton

L* 91.26 79.97 81.2 79.4 74.53 76.44 75.09 75.6 74.36

a* -0.82 1.56 2.25 2.34 3.25 4.05 3.98 3.71 4.47

b* 3.74 14.8 10.07 11.75 12.63 12.79 14.43 14.6 14.97

E - 11.19 9.08 10.60 13.93 13.26 14.40 14.07 15.15

Rayon

L* 89.86 77.45 76.95 72.52 68.76 73.29 71.3 72.08 70.63

a* -0.6 3.52 4.41 4.01 4.72 6.09 5.7 5.51 6.77

b* 5.14 15.19 13.3 15.61 15.76 15.2 17.2 17.8 19.39

E - 11.80 11.97 14.82 17.46 15.19 16.56 16.17 17.82

200%

Silk

L* 91.28 61.2 60.35 45.51 42.71 50.31 48.34 46.76 46.29

a* -0.84 7.73 8.3 9.77 9.72 10.17 11.29 11.4 12.23

b* 3.96 23.38 27.04 28.84 26.96 28.57 30.32 30.87 32.02

E - 26.09 27.40 39.81 42.24 35.64 37.68 39.13 39.77

Cotton

L* 91.26 79.13 76.06 74.75 71.36 74.36 72.33 71.41 72.42

a* -0.82 2.9 2.25 3.12 3.58 4.1 4.19 4.46 4.63

b* 3.74 13.41 16.61 13.68 13.66 14.59 14.95 15.34 16.15

E - 11.55 13.96 14.04 16.25 14.90 16.19 16.94 16.61

Rayon

L* 89.86 76.68 75.2 69.21 65.62 72.83 69.12 69 68.23

a* -0.6 4.55 4.55 4.52 5.26 5.93 6.43 6.36 6.73

b* 5.14 17.37 16.95 17.67 18.24 17.76 19.05 20.34 20.61

E - 13.27 13.89 17.51 20.21 15.92 18.51 18.82 19.46

측정한 결과 면과 견직물의 색상이 흐리고 엷다 그러나 견. 직물의 색상이 선명하고 찻잎의 발효도에 따라 색상이 어두 워지는 추세를 보였다 알루미늄 선매염법에 의하여 견직물. 을 염색한 결과 색상이 모두 갈색 계열에 속했다 모든 종. 류의 찻잎을 이용하여 염색한 견직물이 염료 농도의 높아짐 에 따라 표면색이 더 뚜렷하게 나왔다 특히 홍차 . 2 종에 의하여 염색한 결과 색상이 가장 선명하며 흑차 계열 중 , 보이차 숙차 종에 의하여 저장시간이 길어3 짐에 따라 견직 물의 표면색이 더 진해졌다.

결론 .

Ⅴ

본 연구는 인류가 가장 오랫동안 마셔 온 건강 음료의 일종 인 차(Tea)로부터 추출한 염액을 이용하여 견 면 레이온 , , 직물에 대한 표면색과 Spectrum을 분석하였으며 결론은 다 음과 같이 요약할 수 있다.

첫째 차에 의하여 천연염색을 한 결과 견 면 레이온

, , , 3

가지 시료 중 견직물의 염색 효과가 가장 선명하였다.

둘째 녹차 우롱차 홍차 흑차에 속하는 종류의 찻잎의

, , , , 8

무매염법에 의한 염색효과는 발효도가 높아짐에 따라 피염 물의 색상이 진해지는 경향이 있었다 녹차 우롱차 흑차. , , , 홍차의 순서로 염색효과를 좋아졌다.

셋째 직물을 무매염 혹은 매염제로 처리

, Fe, Cu, Sn, Al

하면 갈색 갈홍색 갈황색 회색 회홍색 등 다양한 효과를 , , , , 얻을 수 있었다.

넷째 찻잎의 농도가 높아짐에 따라 피염물의 염색 효과 ,

가 대체로 좋아졌으며, 200% o.w.f의 찻잎으로 염색 시 대 체적으로 우수한 염색효과를 얻을 수 있었다 흑차 계열 중 . 보이차 숙차 시리즈와 같은 경우 발효기간이 오래될수록 피 염물의 색상이 진해지는 경향을 확인할 수 있었다.

이와 같이 녹차 우롱차 홍차 흑차 등 여러 가지 종류의

, , ,

찻잎을 천연염재로 사용하여 염색할 경우 다양한 범위의 색 상을 얻을 수 있었다 향후 찻잎으로 염색한 의류제품을 착. 용할 경우 인체친화성 면에서의 효과 등에 대한 연구의 필 요성이 있다고 판단된다.

References

China Classification of Tea. (2014) . Depression:

Standardization Administrition (No. GB/T30766-2014).

Retrieved June 22, 2014, from http://www.sac.gov.cn/

Hyon, S. (2004).

The properties of silk fabrics dyed with green tea extracts

Dongeui University, Busan, Korea.

Jeon, K. (2004).

A study on leaf image textile design : focusing on children's clothing

Kim, S., Jeong, S., & Lee, S. (2004). Effect of far-infrared irradiation on the antioxidant activity and catechin of green tea.

Journal of The Korea Society of Food Science and Nutrition

33

Kim, Y. (2013).

A study on quality characteristics and consumer preference of tea according to the degree of fermentation

Kim, S. (2016). Natural dyeing of sheep leather with amur cork tree.

Journal of Fashion Business, 20

Lim, D. (2016).

A study on the spatial characteristics of environmental diseases on environmental factors : Focusing on atopic dermatitis, Rhinitis, Asthma

Liu, Y. (2016).

Convertible wear utilizing sustainable traditional indigo dye

Chungang University, Seoul, Korea.

O, M. (2013).

Understanding and practicing of the tea life

Park, D., Beak, S., & Jeon, D. (2011). A study on the effect of the changes of dyeing conditions on the dyeability of silk fabrics dyed with natural polygoum tinctoria.

Journal of Fashion Business

15

Seo, M. (2004). A study on the improving dyeing properties of natural dyes.

Journal of the Korea Contents Society, 2

Won, A., & Kim, J. (2018). Analysis of naturally dyed textile fabrics by using aronia extract.

Journal of Fashion Business, 22

10.12940/jfb.2018.22.1.124

Received (November 27, 2018) Revised (January 11, 2019) Accepted (January 26, 2019)
