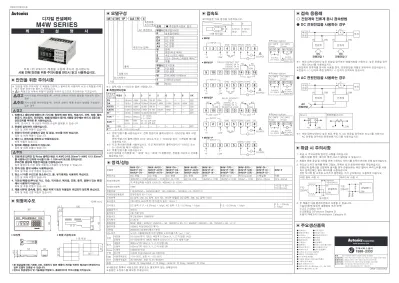

취 급 설 명 서
저희 (주)오토닉스 제품을 구입해 주셔서 감사합니다.
사용 전에 안전을 위한 주의사항을 반드시 읽고 사용하십시오.
1. 인명이나 재산상에 영향이 큰 기기(예: 원자력 제어 장치, 의료기기, 선박, 차량, 철도, 항공기, 연소장치, 안전장치, 방범/방재장치 등)에 사용할 경우에는 반드시 2중으로 안전장치를 부착한 후 사용하십시오.
화재, 인사사고, 재산상의 막대한 손실이 발생할 수 있습니다.
2. 판넬에 설치하여 사용하십시오.
감전 및 화재 위험이 있습니다.
3. 전원이 인가된 상태에서 결선 및 점검, 보수를 하지 마십시오.
감전 및 화재 위험이 있습니다.
4. 배선 시, 접속도를 확인하고 연결하십시오.
화재 위험이 있습니다.
5. 임의로 제품을 개조하지 마십시오.
감전 및 화재 위험이 있습니다.
주요생산품목 디지털 판넬메타
M4W SERIES
1. 전원/측정 입력단 및 Relay 출력단 배선 시 AWG 24(0.20mm2)~AWG 15(1.65mm2) 를 사용하시고 단자대 나사를 0.98~1.18N.m의 토크로 조이십시오.
부하전류 용량에 적합한 배선을 연결하십시오.
접촉 불량으로 인한 화재 위험이나 제품이 오동작할 수 있습니다.
2. 정격/성능 범위 내에서 사용하십시오.
화재 및 제품 고장 위험이 있습니다.
3. 청소 시 마른 수건으로 청소하시고, 물, 유기용제는 사용하지 마십시오.
감전 및 화재 위험이 있습니다.
4. 가연성/폭발성/부식성 가스, 다습, 직사광선, 복사열, 진동, 충격, 염분이 있는 환경 에서 사용하지 마십시오.
화재 및 폭발 위험이 있습니다.
5. 제품 내부로 금속체, 먼지, 배선 찌꺼기 등의 이물질이 유입되지 않도록 하십시오.
화재 및 제품 고장 위험이 있습니다.
※ 본 취급설명서에 기재된 사양, 외형치수 등은 제품의 개선을 위하여 예고없이 변경되거나 일부 모델이 단종될 수 있습니다.
※ 반드시 취급설명서 및 기술해설(카탈로그, 홈페이지)의 주의사항을 지키십시오.
(단위:mm)
M4W INPUT
GND
GND
GND HOLD
HOLD
HOLD 220VAC
220VAC
220VAC 110VAC
110VAC
110VAC 0V
0V
0V NC
NC NC
NO
NO NO
COM
COM COM
SOURCE
SOURCE
SOURCE INPUT
INPUT HI
HI
HI
LOW
HI OUT
HI OUT LOW OUT
RELAY CONTACT OUT 250VAC 3A 1c 150VDC 3A 1c RESISTIVE LOAD
RELAY CONTACT OUT 250VAC 3A 1c 150VDC 3A 1c RESISTIVE LOAD LOW
LOW
모델명
M4W-DV-□
M4W1P-DV-□
M4W2P-DV-□
M4W-AV(R)-□
M4W1P-AV(R)-□
M4W2P-AV(R)-□
M4W-DA-□
M4W1P-DA-□
M4W2P-DA-□
M4W-AA(R)-□
M4W1P-AA(R)-□
M4W2P-AA(R)-□
M4W-W-□
M4W1P-W-□
M4W2P-W-□
M4W-T(R)-□
M4W1P-T(R)-□
M4W2P-T(R)-□
M4W-S(R)-□
M4W1P-S(R)-□
M4W2P-S(R)-□
M4W-DI-□
M4W1P-DI-□
M4W2P-DI-□
M4W-P
측정기능 DC 전압 AC 전압 DC 전류 AC 전류 전력 회전(rpm) 속도(speed) 스케일링 역률
최대허용입력 300VDCᜡ 이하 400VACᜠ 이하 DC 2A 이하 AC 5A 이하 10VDCᜡ 이하 10VDCᜡ 이하, 10VACᜠ 이하 DC4-20mA DC4-20mA 각 측정입력별 사양의 150%(단, 400VACᜠ는 120%)
최대표시범위 1999 -0.50~1.00~
+0.50cosø 전원전압 110/220VACᜠ 50/60Hz(옵션: 100-240VACᜠ 50/60Hz, 24-70VDCᜡ)
허용전압변동범위 전원전압의 90~110%
소비전력 DC 입력: 2W, AC 입력: 4VA (단, 1P/2P 모델은 DC 입력: 3W, AC 입력: 5VA) 표시방식 7세그먼트 LED(적색) 방식(문자 높이: 14mm )
표시정도 DC 입력: F.S.±0.2%rdg ±1digit, AC 입력: F.S.±0.5%rdg ±1digit F.S.±0.3%rdg ±1digit F.S. ±3%rdg
±1digit
샘플링주기 300ms
동작방식 2중 적분 방식
응답속도 약 2초(0에서 1999까지)
표시횟수 2.5회/초
접점용량 M4W: 없음 / M4W1P: 250VACᜠ 3A, 150VDCᜡ 3A, 1c / M4W2P: 250VACᜠ 3A, 150VDCᜡ 3A, 1c×2 절연저항 100MΩ 이상(500VDC 메거)
내전압 2000VAC 50/60Hz에서 1분간
내노이즈 노이즈 시뮬레이터에 의한 방형파 노이즈(펄스폭 1㎲) ±1kV 진동 내진동 10~55Hz(주기 1분간) 복진폭 0.75mm X, Y, Z 각 방향 1시간
오동작 10~55Hz(주기 1분간) 복진폭 0.5mm X, Y, Z 각 방향 10분 충격 내충격 300m/s2(약 30G) X, Y, Z 각 방향 3회
오동작 100m/s2(약 10G) X, Y, Z 각 방향 3회 Relay
수명
기계적 1000만회 이상
전기적 10만회 이상(250VAC 3A 저항부하) 내환
경성
사용주위온도 -10~50℃, 보존 시: -25~65℃
사용주위습도 35~85%RH, 보존 시:35~85%RH
중량 M4W: 약 168g(M4W-P: 약 268g) / M4W1P: 약 253g / M4W2P: 약 278g
※내환경성 항목의 사용조건은 결빙 또는 결로되지 않는 상태입니다.
※중량은 포장박스를 제외한 무게입니다.
접속도 모델구성
M4W1P
M4W2P
M4W-P
1
9 10 11 12 13 14 15 16
9 10 11 12 13 14 15 16
220VAC 110VAC 0V
SOURCE INPUT
HI LOW
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
2 3 4 5 6 7 8
※Power option
※Power option
※Power option DC SMPS Power
AC SMPS Power
DC SMPS Power
AC SMPS Power
DC SMPS Power
AC SMPS Power
SOURCE 100-240VAC 50/60Hz 4VA
SOURCE 100-240VAC 50/60Hz 4VA
SOURCE 100-240VAC 50/60Hz 4VA SOURCE
24-70VDC
SOURCE 24-70VDC
SOURCE 24-70VDC
취급 시 주의사항
6 7 8 6 7 8
6 7 8 6 7 8
6 7 8 6 7 8
a b
a b
<Y형 터미널>
3.5mm 이상
7.0mm 이하
※터미널은 다음 형상을 사용하십시오.
Shunt 전류변환기(CT)
HI LOW HI LOW
● DC 전원전압을 사용하는 경우 ᜪ 전압계와 전류계 동시 접속방법
● AC 전원전압을 사용하는 경우
HI HI
부하 전원
DC 전원전압 1
DC 전원전압 2
※1
LOW LOW
A 부하
전압계 전류계
※1: 측정 입력사양보다 높은 전압일 경우에는 배율저항을 사용하고, 높은 전류일 경우 에는 Shunt를 사용하십시오.
※전압계와 전류계를 동시에 사용할 경우, 전원전압을 개별로 분리하여 공급하십시오.
※전원의 (-) 단자와 측정 입력의 (-) 단자가 단락되어 있습니다.
※1: 측정 입력사양보다 높은 전류 측정 시, DC 전류일 경우에는 Shunt를 사용하고, AC 전류일 경우에는 전류변환기(CT)를 사용하십시오.
HI HI
부하 전원
AC 전원전압
LOW LOW
A 부하
전압계 전류계
※1
1. 취급 시 주의사항에 명기된 사항을 지키십시오.
그렇지 않을 경우, 예기치 못한 사고가 일어날 수 있습니다.
2. 제품의 전원 공급 및 차단을 위해 스위치나 차단기를 조작이 편리한 곳에 설치하십시오.
3. 유도성 노이즈 방지를 위해 고압선, 전력선 등과 분리하여 배선 작업하십시오.
전원선과 입력선을 근접하여 설치할 경우 전원선에는 라인 필터나 바리스터를 사용 하고 입력선에는 쉴드 와이어를 사용하십시오.
강한 자기력 및 고주파 노이즈가 발생하는 기기 근처에서는 사용하지 마십시오.
라인 필터 사용 시 바리스터 사용 시
판넬메타와 가깝게 설치할 것
110/
220VAC
대지접지 HI
LOW 판넬메타
HI
LOW 110/ 판넬메타
220VAC
4. 본 제품은 다음 환경조건에서 사용할 수 있습니다.
①실내(정격/성능의 내환경성 조건 만족)
②고도 2,000m 이하
③오염등급 2(Pollution Degree 2)
④설치 카테고리 II(Installation Category II)
www.autonics.com 고 객 서 비 스 센 터
1588-2333
■ 본 사 : 부산광역시 해운대구 반송로 513번길 18(석대동)
■ 서울사무소 : 경기도 부천시 원미구 평천로 655 부천테크노파크 402동 3/4층(약대동)
■ 천안사무소 : 충청남도 천안시 서북구 한들1로 95 F동 204호(백석동)
■ 대구사무소 : 대구광역시 북구 유통단지로8길 66 태영빌딩 3층(산격동)
■ A / S 센 터 : 부산/경남/대구/경북/광주/전라/제주 지역 : 본사 서울/경기/인천/충청/강원 지역 : 서울사무소
DRW170802AB
■ 포토센서 ■ 온도조절기
■ 광화이버센서 ■ 온/습도 센서
■ 도어센서 ■ SSR/전력조정기
■ 도어사이드센서 ■ 카운터
■ 에리어센서 ■ 타이머
■ 근접센서 ■ 판넬메타
■ 압력센서 ■ 타코/스피드/펄스메타
■ 로터리 엔코더 ■ 디스플레이 유닛
■ 커넥터/소켓 ■ 센서 컨트롤러
■ 스위칭 모드 파워 서플라이
■ 제어용 스위치/램프/부저
■ I/O 단자대/케이블
■ 스테핑 모터&드라이버&컨트롤러
■ 그래픽/로직 패널
■ 필드 네트워크 기기
■ 레이저 마킹 시스템(Fiber, CO2, Nd:YAG)
■ 레이저 웰딩/커팅 시스템
DRW170802AB
※1: 입력사양 1-5VDC는 옵션 사양입니다.
● 측정입력사양표
AC 측정방식
측정기능(입력)
출력
외형크기 표시자릿수 기종
M 4 W 1P AA R 4
측정입력
측정기능 무표시 1 2 3 4 5 6 7 8 XX
DV - 199.9mV 1.999V 19.99V 199.9V 300V - - - 옵션 DA - 199.9㎂ 1.999mA 19.99mA 199.9mA 1.999A 19.99A 199.9A 1999A 옵션 AV(R) - 199.9mV 1.999V 19.99V 199.9V - 400V - - 옵션 AA(R) - 19.99mA 199.9mA 1.999A 19.99A 199.9A 1999A - - 옵션 W※1 - 199.9W 1.999kW 19.99kW 199.9kW - - - - 옵션 T(R)※2 - 1999rpm 1999rpm 1: 0-10VDC
2: 0-10VAC DX: DC 입력 옵션 AX: AC 입력 옵션 S(R)※2 - 1999
m/min 1999 m/min
DI 1999 - - - 옵션
P※3 -0.50~1.00~0.50 cosØ
※1: 전력 변환기를 사용하십시오. 전력 변환기의 출력사양이 0-10VDC일 때의 사양 입니다.
전력 변환기의 출력사양이 DC4-20mA 또는 1-5VDC일 경우, 스케일링 메타를 사용하십시오.
※2: 타코 제너레이터를 사용하십시오. 타코 제너레이터 출력사양이 0-10VDC 또는 0-10VAC일 때의 사양입니다.
※3: 역률 변환기를 사용하십시오.
※ 측정 입력을 인가했을 때, "1999" 또는 "`999"가 점멸하면, 전원을 차단하고 선로를 점검하십시오.
숫자 '● 측정입력사양표' 참조 무표시 평균값(AVG)
R 실효값(RMS) DV DC 전압 DA DC 전류 AV AC 전압 AA AC 전류
W 전력
T 회전(타코 메타) S 속도(스피드 메타)
DI DC4-20mA(스케일링 메타)※1
P 역률
무표시 표시전용 1P 1단 설정 2P 2단 설정
W DIN W96×H48mm 4 1999(3½digit) M Meter 측정입력/
표시스케일
※‘안전을 위한 주의사항’은 제품을 안전하고 올바르게 사용하여 사고나 위험을 미리 막기 위한 것이므로 반드시 지키십시오.
※ 는 특정조건 하에서 위험이 발생할 우려가 있으므로 주의하라는 기호입니다.
경고
지시사항을 위반하였을 때, 심각한 상해나 사망이 발생할 가능성이 있는 경우주의
지시사항을 위반하였을 때, 경미한 상해나 제품 손상이 발생할 가능성이 있는 경우브라켓 판넬 가공치수도
96
100
116 이상 12
15.7
54 20
48 52 이상
4.5 3.5 45 45
+ 0.5092+ 0.8 0
