1주 사진기 일반

(1)

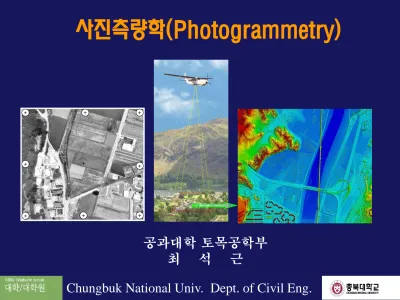

사진측량학(Photogrammetry)

Chungbuk National Univ. Dept. of Civil Eng.

공과대학 토목공학부 최 석 근

(2)

1.1 센 서

1.2 수동적 센서 1.3 능동적 센서

1.4 항공 및 지상사진측량용 사진기 특성

1주 사진기 일반

(3)

항공사진촬영

지상기준점 측량 및 사진기준점측량

수치도화

현지조사 및 보완측량

정위치 및 구조화 편집

사진측량 작업공정

(4)

 센서(sensor) :전자기파를 담는 기기

 수동적센서 : 대상물에서 放射되는 전가기파를 수집하는 방식

 능동적선서 : 센서에서 전자기파를 발사하여 대상물에 반사되는 전자기파를 수집

센 서

수동 적 센서

비스켄 방식

비영상방식 지자기측량, 중력측량

영상방식 단일사진기 흑백, 천연색, 적외, 적외 컬러, 기타 다중파장대

사진기

단일렌즈

단일필름, 다중필름 다중렌즈

스켄 방식

영상면 스켄방식

TV 사진기, 고체주사기

대상물면 스켄방식

다중파장대 스케너 아날로그 방식, 디지털방식(MSS, TM 등) 극초단파 스케너

능동 적 센서

비스켄 방식

레이저 스펙트로메터, 레이저 거리측량기

스켄 방식

레이더, 측방탐지레이더(SLAR :side looking air-borne radar), SAR

1 -1 센 서

(5)

1. 사진기 체계

프레임사진기 다중렌즈방식

 항공사진기 파노라마사진기 스트립사진기 프리즘회전방식

렌즈회전방식

단일렌즈방식-측량용

2. 다중파장대사진기 : 필터와 필름을 이용하여 여러 파장대 흑백사진을 촬영하는 사진기 3. 비디콘사진기 : 사진필름 대신 비디콘과 같은 축척형의 촬상관을 사용한 광전방식 센서 4. 다중파장대스케너 : MSS는 지표로 방사되는 전가기파를 파장별로 구분, 테이프에 기록 5. TM(thematic mapper) : 고분해 관측 목적(LANDSAT-4,5호 탑재)

6. HRV(hight resolution visible) : 다중파장대 및 흑백형 센서(SPOT-2호에 탑재)

7. 방사계(rediometer) : 물체로부터 방사또는 반사되는 전자기파 강도를 관측(기상위성 탑재) 8. 수치사진기 : 전자스케너, CCD 사진기

1. 극초단파센서 : SLAR, 레이더, 라이다

1-2 수동적센서

1-3 능동적센서

(6)

1. 항공사진측량용 사진기

1-4 항공 및 지상사진측량용 사진기 특성

1) 초점거리가 길다(88 - 300mm) 2) 렌즈지름이 크다

3) 수차가 적으며 왜곡수차가 있어도 보정판을 이용하여 없앨 수 있다 4) 해상력과 선명도가 높다(중심부 50-80, 주변부 30-50선/mm, 5) 화각이 크다(60/90/120)

6) 주변부라도 입사광선의 광량 감소가 거의 없다 7) 거대하고 중량이 크다

8) 셔터속도가 빠르다(1/100~1/1000)

9) 필름폭(24cm) 길이 60, 90, 120m로 길다 10) Finder로 사진의 중복도를 조정한다

지표 주점

지표

주점

(7)

종 류 초점거리 화각 화면크기 셔터속도 필름길이 용 도 협각 카메라 210mm 60도 이하 18*18 1/100~1000 120mm 대축척도화용 보통각카메라 210mm 60도 18*18 1/100~1000 120mm 도시지역측량 광각 카메라 153mm 90도 23*23 1/100~1000 120mm 일반도화, 판독용 초광각카메라 88mm 120도 이상 23*23 1/200~300 80mm 소축척도화

 촬영용카메라

(8)

촬영용 시스템

항공 디지털 센서

ADS40

Z1-Imaging

(DMC)

f = 120 mm

흑백영상 촬영시 초점거리

f = 25 mm 다중영상 촬영시 초점거리

2D Array 4 Pan - 4 multi 단일 렌즈 방식

f = 62 mm 3 Panchromatic Lines

4 Multispectral Lines

Vexcel

UltraCam

f = 28 mm

다중영상 촬영시 초점거리

2D Array 9 Pan - 4 multi

(9)

후방 사진 연직 사진 전방 사진

디지털 워크스테이션 지상 처리

디지털 카메라

프린터 Archive system Mass

Memory

DTM 정사사진 매핑 Revision 시각화 영상 분석 분류

GIS

Spectral channels simultaneously

쓰리나인 카메라의 작업흐름도(Leica)

(10)

촬영용 시스템 구성도

GPS / INS

대형 및 중형 디지털 항공사진카메라

• 장비명 : 대형 및 중형 디지털항측카메라

• 영상크기 : 4,079*4,09화소(1화소 : 9 μm)

• 사진축척 : 약 1/20,000(f=62~120mm)

• 지상해상력 : 0.25m~0.40m

• GPS : 촬영점 위치 정보

• INS : 카메라 회전각 정보

• Direct Georeferencing 표정(지상기준점 최소)

GPS/INS를 이용한 항공사진촬영시스템
