[특별기획(Ⅰ)] 메조포러스 물질을 이용한 다양한 금속이온 흡착

(1)

서론

우리는 현대사회의 한층 발전된 산업기술로 인해 경제적, 문화적으로 다양한 혜택을 누리고 있다. 하지 만, 이와 더불어, 우리의 건강을 위협하는 각종 오염물 질로 인해 고통을 받고 있기도 하다. 지구상의 물 속 에는 인간의 건강을 해치는 다양한 유기물 또는 무기 물 오염물질들이 존재한다. 이러한 오염물을 제거하 기 위해 침전, 흡착 등의 다양한 방법들이 사용되고 있다. 이 중에서 특정 기능기를 가지는 다양한 흡착제 는 오염물질을 선택적으로 제거하는데 유용하다. 또 한, 그런 흡착제들은 우리에게 유용한 금속이온의 선 택적 흡착을 이용한 회수에도 높은 응용가능성을 보 여준다. 본 고에서는 다양한 금속이온의 흡착 제거뿐 만 아니라 유용 금속이온의 흡착을 위한 메조포러스 물질을 중심으로 한 흡착제에 대해 살펴보고자 한다.

본론

1) 메조포러스 물질

규칙적인 구조와 균일한 세공크기를 가지는 나노세 공(nanoporous) 물질은 높은 표면적과 큰 기공 부피 를 가지는 것이 특징이다. 합성조건에 따라 세공구조 와 크기, 입자의 형태를 조절할 수 있고 세공표면 개 질이 가능하기 때문에 촉매, 흡착제, 나노입자의 담지 체, 약물전달체, 센서 그리고 나노전극물질 제조 등에

높은 응용 가능성을 가진다.

나노세공은 기공크기에 따라 마이크로포러스 (microporous, ~2 nm), 메조포러스(mesoporous, 2 nm~50 nm), 마크로포러스(macroporous, 50 nm~) 로 분류할 수 있다. 일반적으로 나노세공 물질은 마이 크로포러스(microporous), 메조포러스(mesoporous) 물질을 의미한다. 1992년 Mobil 사에서 개발한 MCM(Mobil Composition of Matter) 계열의 메조 포러스 실리카 물질을 시작으로 SBA-n, MSU-n, KIT-n 등의 다양한 형태의 메조포러스 물질에 대한 연구가 활발히 진행되고 있다. 메조포러스 물질은 주형 으로 친수성(hydrophilic)기와 소수성기(hydrophobic) 기를 동시에 지니는 계면활성제(surfactant)나 양친 성 블록공중합체(amphiphilic block copolymer)와 세 공벽 구성 물질로 실리카 원(source)을 사용하여 자 기조립과정을 거쳐서 수열 반응을 통해 합성된다[그 림 1]. 메조포러스 물질의 세공구조는 입방체, 육방체 그리고 무질서 구조 등으로 다양하다. 그리고 이러한 메조포러스 물질은 특정 기능기 물질(알콕시 실란그 룹을 한쪽만 가지는 유기 실리카 원이나 알콕시 실란 을 양쪽으로 가지는 유기 실리카 원)을 후처리 개질 방법[그림 2. A 경로]이나 메조포러스 물질합성시 동

메조포러스 물질을 이용한 다양한 금속이온 흡착

하창식, 박성수

부산대학교 고분자공학과, {csha, nanopss}@pnu.edu

그림 1. 메조포러스 실리카 물질의 합성과정에 대한 개략도.

그림 2. 메조포러스 실리카 물질을 개질하는 과정을 보여 주는 개략도.

(2)

특·별·기·획(Ⅰ)

시에 가해주는 방법[그림 2. B 경로]을 통하여 특정 기능기를 세공벽내 또는 세공 표면에 개질할 수 있다.

2) 금속이온 흡착

금속이온 흡착을 위하여 이용되는 특정 기능기의 대표적인 종류는 [그림 3, 4]에서 보여주는 바와 같이, 아민이나 티올기를 기반으로 하는 다양한 기능기들이 다. 이들 기능기로부터 유도된 다양한 물질을 이용하 여 수은(Hg²⁺), 구리(Cu²⁺), 니켈(Ni²⁺), 납(Pb²⁺), 카드뮴(Cd²⁺), 코발트(Co²⁺), 아연(Zn²⁺), 팔라듐 (Pd²⁺), 백금(Pt²⁺), 철(Fe²⁺), 은(Ag⁺), 금(Au(III)), 망간(Mn²⁺), 크롬(Cr²⁺) 등의 중금속을 흡착하는 연 구들이 활발히 진행되고 있다[표 1]. 몇몇 중금속 종 의 최대 흡착량을 살펴보면, Bis[propyl]tetrasulfide 로 개질된 메조포러스 물질, PMO를 이용하여 흡착하 였을 때 Hg²⁺13.5 mmol/g, mercaptopropyl이 개질 된 PMO를 이용하였을 때 Cd²⁺1.7 mmol/g, Cr²⁺3.2 mmol/g, 그리고 Propylamine이 개질된 MCM-41을 이용하였을 때, Pb²⁺0.8 mmol/g이었다. 다른 다양한 금속 종에 대한 흡착량은 [표 1]에서 보여주는 바와 같이 여러 메조포러스 흡착제에 대해 다양한 흡착량 을 보여준다.

이뿐만 아니라 [그림 5]와 같은 기능기가 개질된

메조포러스 물질은 방사성 핵종(LaÎII, NdÎII, EuÎII, LuÎII, AmÎII, PuÎV, Np^V, UÎV, ThÎV, ¹²⁵I, Cs⁺, CeÎV, PrÎII, GdÎII)에 대해서도 우수한 흡착능을 보여준다.

Carbamoyl phosphonate- and phosphonic acid를 바 탕으로한 메조포러스 물질은 actinide 금속종(Am^III,

그림 3. 금속이온 흡착에 기본적으로 사용되는 알콕시 그룹

을 한쪽만 가지고 특정 기능기를 가지는 유기 실리 카가 메조포러스 실리카 세공표면에 개질된 모식도 [L. Mercier et al. J. Mater. Chem., 2010, 2200, 4478].

그림 4. 금속이온 흡착에 이용되는 알콕시 그룹을 양쪽으로 가지고 특정 기능기가 가교된 대표적인 유기 실리 카원의 모식도[L. Mercier et al. J. Mater. Chem., 2010, 2200, 4478].

그림 5. 방사성 핵종의 흡착에 이용되는 대표적 유기 그룹 이 메조포러스 실리카 세공표면에 개질된 모식도 [L. Mercier et al. J. Mater. Chem., 2010, 2200, 4478].

(3)

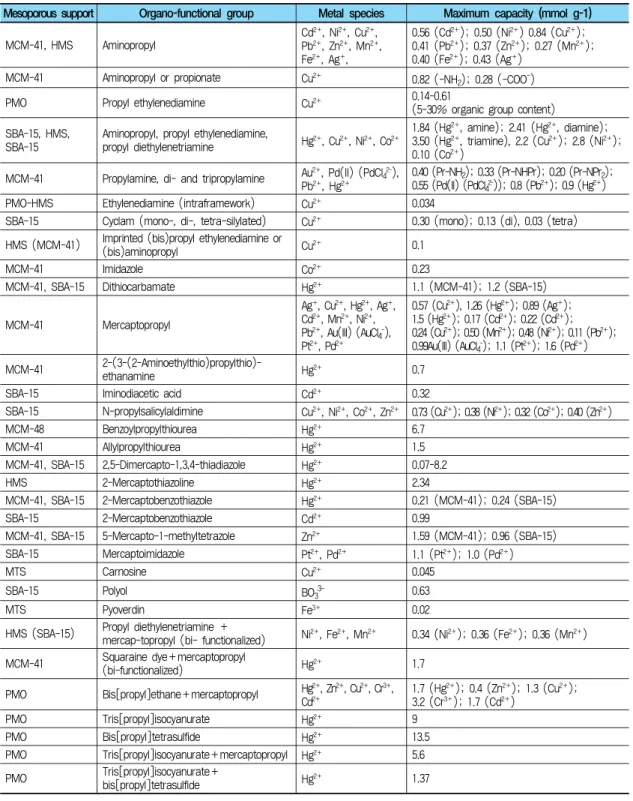

표 1. 기능기들로 개질된 여러 가지 메조포러스 물질을 이용한 다양한 금속이온 흡착결과

Mesoporous support Organo-functional group Metal species Maximum capacity (mmol g-1)

MCM-41, HMS Aminopropyl Cd²⁺, Ni²⁺, Cu²⁺,

Pb²⁺, Zn²⁺, Mn²⁺, Fe²⁺, Ag⁺,

0.56 (Cd²⁺); 0.50 (Ni²⁺) 0.84 (Cu²⁺);

0.41 (Pb²⁺); 0.37 (Zn²⁺); 0.27 (Mn²⁺);

0.40 (Fe²⁺); 0.43 (Ag⁺)

MCM-41 Aminopropyl or propionate Cu²⁺ 0.82 (-NH2); 0.28 (-COO^-)

PMO Propyl ethylenediamine Cu²⁺ 0.14-0.61

(5-30% organic group content) SBA-15, HMS,

SBA-15 Aminopropyl, propyl ethylenediamine,

propyl diethylenetriamine Hg²⁺, Cu²⁺, Ni²⁺, Co²⁺ 1.84 (Hg²⁺, amine); 2.41 (Hg²⁺, diamine);

3.50 (Hg²⁺, triamine), 2.2 (Cu²⁺); 2.8 (Ni²⁺);

0.10 (Co²⁺) MCM-41 Propylamine, di- and tripropylamine Au²⁺, Pd(II) (PdCl4^2-),

Pb²⁺, Hg²⁺

0.40 (Pr-NH2); 0.33 (Pr-NHPr); 0.20 (Pr-NPr2);

0.55 (Pd(II) (PdCl₄^2-)); 0.8 (Pb²⁺); 0.9 (Hg²⁺)

PMO-HMS Ethylenediamine (intraframework) Cu²⁺ 0.034

SBA-15 Cyclam (mono-, di-, tetra-silylated) Cu²⁺ 0.30 (mono); 0.13 (di), 0.03 (tetra) HMS (MCM-41) Imprinted (bis)propyl ethylenediamine or

(bis)aminopropyl Cu²⁺ 0.1

MCM-41 Imidazole Co²⁺ 0.23

MCM-41, SBA-15 Dithiocarbamate Hg²⁺ 1.1 (MCM-41); 1.2 (SBA-15)

MCM-41 Mercaptopropyl

Ag⁺, Cu²⁺, Hg²⁺, Ag⁺, Cd²⁺, Mn²⁺, Ni²⁺, Pb²⁺, Au(III) (AuCl4^-), Pt²⁺, Pd²⁺

0.57 (Cu²⁺), 1.26 (Hg²⁺); 0.89 (Ag⁺);

1.5 (Hg²⁺); 0.17 (Cd²⁺); 0.22 (Cd²⁺);

0.24 (Cu²⁺); 0.50 (Mn²⁺); 0.48 (Ni²⁺); 0.11 (Pb²⁺);

0.99Au(III) (AuCl4^-); 1.1 (Pt²⁺); 1.6 (Pd²⁺) MCM-41 2-(3-(2-Aminoethylthio)propylthio)-

ethanamine Hg²⁺ 0.7

SBA-15 Iminodiacetic acid Cd²⁺ 0.32

SBA-15 N-propylsalicylaldimine Cu²⁺, Ni²⁺, Co²⁺, Zn²⁺ 0.73 (Cu²⁺); 0.38 (Ni²⁺); 0.32 (Co²⁺); 0.40 (Zn²⁺)

MCM-48 Benzoylpropylthiourea Hg²⁺ 6.7

MCM-41 Allylpropylthiourea Hg²⁺ 1.5

MCM-41, SBA-15 2,5-Dimercapto-1,3,4-thiadiazole Hg²⁺ 0.07-8.2

HMS 2-Mercaptothiazoline Hg²⁺ 2.34

MCM-41, SBA-15 2-Mercaptobenzothiazole Hg²⁺ 0.21 (MCM-41); 0.24 (SBA-15)

SBA-15 2-Mercaptobenzothiazole Cd²⁺ 0.99

MCM-41, SBA-15 5-Mercapto-1-methyltetrazole Zn²⁺ 1.59 (MCM-41); 0.96 (SBA-15)

SBA-15 Mercaptoimidazole Pt²⁺, Pd²⁺ 1.1 (Pt²⁺); 1.0 (Pd²⁺)

MTS Carnosine Cu²⁺ 0.045

SBA-15 Polyol BO33- 0.63

MTS Pyoverdin Fe³⁺ 0.02

HMS (SBA-15) Propyl diethylenetriamine +

mercap-topropyl (bi- functionalized) Ni²⁺, Fe²⁺, Mn²⁺ 0.34 (Ni²⁺); 0.36 (Fe²⁺); 0.36 (Mn²⁺) MCM-41 Squaraine dye+mercaptopropyl

(bi-functionalized) Hg²⁺ 1.7

PMO Bis[propyl]ethane+mercaptopropyl Hg²⁺, Zn²⁺, Cu²⁺, Cr³⁺, Cd²⁺

1.7 (Hg²⁺); 0.4 (Zn²⁺); 1.3 (Cu²⁺);

3.2 (Cr³⁺); 1.7 (Cd²⁺)

PMO Tris[propyl]isocyanurate Hg²⁺ 9

PMO Bis[propyl]tetrasulfide Hg²⁺ 13.5

PMO Tris[propyl]isocyanurate+mercaptopropyl Hg²⁺ 5.6

PMO Tris[propyl]isocyanurate+

bis[propyl]tetrasulfide Hg²⁺ 1.37

*L. Mercier et al.

J. Mater. Chem

., 2010, 2200, 4478

(4)

특·별·기·획(Ⅰ)

PuÎV, UÎV, ThÎV)에 대해 우수한 흡착능을 보이며 PuIV 에 대해 높은 선택성을 가진다. Carbamoyl phosphonate 로 개질된 메조포러스 물질은 다양한 방해 물질(중금 속이온, 경쟁 음이온, citrate 또는 EDTA 같은 유기 물 등)속에서 PuÎV에 대해 우수한 선택성을 보인다.

Glycinyl urea 종의 기능기가 개질된 메조포러스 물질 은 actinide 금속종 흡착시 산도에 강하게 의존하는 경향을 보인다. 메조포러스 물질내 hydroxypyridone (HOPO)기의 actinide 금속 종 흡착은 HOPO 이성 질체에 강하게 의존하며, 1,2-HOPO가 개질된 메조포 러스 물질은 3가, 4가, 5가 그리고 6가 양이온의 actinide 금속종을 제거하는데 효과적이다. Phosphonate 시리즈 중에서 diethyl ester 내 acetamide 리간드는 산도 약 2의 조건에서 lanthanide 금속종에 대해 우수 한 흡착능을 보이고, 6-membered ring 킬레이트는 LaÎII이온보다 더 작은 크기를 가지는 EuÎII, LuÎII등의 이온에 대해 우수한 선택성을 보여준다. 알킬 암모늄이 온기를 포함하는 MCM-41은 정전기적 상호작용에 기 인하여 Th(NO3)62-컴플렉스를 형성하는 ThÎV를 제 거하는데 효과적이다. 또한 고분자(polyethyleneimine, polyacrylic acid, carboxymethylated polyethyleneimine)로 개질된 메조포러스 실리카물질, MSU는 UO22+ 종에 대해 거의 완벽한 제거 능력을 보였다. Copper(II)-EDA 종과 ferrocyanide를 포함하는 Cu-EDA-ferrocyanide 음이온으로 개질된 MCM-14물질은 Cs⁺이온과 결합 하여 염을 형성하게 되는데, 이러한 성질을 이용하여

Cs⁺이온의 선택적 분리에 사용할 수 있다.

최근 산업과 문명의 발달로 에너지 수요가 증가하 고 있으며, 이에 따라 새로운 에너지 자원의 확보에 많은 관심이 집중되고 있다. 특히, 희소금속은 IT 산 업과 의료, 군사, 자동차, 우주항공 및 NT 분야 등 다 양한 산업에서 다양한 품종의 고기능성 재료 및 부품 개발로 인하여 그 중요성이 커지고 있는 상황이다. 반 면, 희소금속 다소비사회로 전환되고 있지만 석유자 원과 마찬가지로 제한된 자원량과 국한된 희소금속 자원의 매장과 생산으로 인하여 자원의 수급이 어려 운 실정이다. 또한 세계적으로 자원 무기화에 의해 자 원수급에 많은 어려움과 갈등이 초래되고 있다. 이러 한 희소금속 자원을 확보하기 위하여 지상에 매장된 자원의 단순 채굴뿐만 아니라, 폐자원, 폐수, 해수 등 으로부터 적극적인 회수가 필요하다. 이 중에서 요즘 리튬이온의 회수에 많은 연구와 노력이 진행되고 있 다. 리튬이온의 흡착에 가장 널리 사용되는 흡착제는 망간 산화물이 가장 대표적이다. 망간산화물에 리튬 이온이 포함된 복합체를 합성한 후 산으로 리튬의 에 칭과정을 거쳐서 결과물로 리튬이온에 대해 활성자리 를 가지는 망간 산화물을 얻는다[그림 6]. 이러한 흡 착제는 리튬이온에 대해 매우 우수한 선택적 흡착성 질을 가진다(~45 mg/g). 근래에 주로 이용되는 망 간산화물은 나노입자 형태이거나 나노입자를 포함하 는 유기-무기 복합체가 많이 이용되었다. 이외에 리튬 이온의 흡착능을 향상시키기 위하여 고표면적(~200 m²/g)과 규칙적 세공구조, 일정한 세공크기(~4 nm) 를 가지는 나노세공성 망간산화물을 이용하기도 한다.

무엇보다 나노세공성 망간산화물(Mn3O4)은 높은 표 면적(~200 m²/g)을 가지기 때문에 고용량의 리튬이 온을 흡착, 저장할 수 있는 가능성이 있다[그림 7].

메조포러스 물질은 고표면적과 균일한 세공크기, 그리고 세공표면을 다양한 기능성 유기 그룹으로 개 질할 수 있는 장점을 가지고 있다. 메조포러스 실리카, SBA-15에 아미독심 기, 헤테로 고리화합물을 개질 후 희소금속(Li⁺, Co²⁺)에 대한 우수한 흡착능을 확인

그림 6. 리튬이온에 대해 높은 선택성을 보여주는 spinel

형태의 Li

x

Mn

2

O

4

입자의 모식도.

(5)

할 수 있다[그림 8]. 희소금속이온의 흡착량은 산도에 크게 의존한다. 아미독심기가 개질된 경우 Li⁺ (51.7 mg/g) >> Co²⁺> Cd²⁺> Zn²⁺> Cu²⁺(pH=4), Li⁺ (54.2 mg/g) >> Co²⁺ > Cd²⁺ > Zn²⁺ > Cu²⁺

(pH=5.5), Cu²⁺(10.3 mg/g) > Li⁺> Co²⁺>> Cd²⁺

> Zn²⁺(pH=10)의 흡착능을 보여준다. 아민 고리화 합물이 개질된 메조포러스 흡착제는 Co²⁺(17 mg/g)

> Li⁺>> Cd²⁺> Cu²⁺ > Zn²⁺ (pH=4), Li⁺(182.6 mg/g) > Co²⁺ > Cu²⁺ >> Cd²⁺ > Zn²⁺(pH=5.5), Li⁺ (176.8 mg/g) > Co²⁺ > Cu²⁺ >> Cd²⁺ > Zn²⁺

(pH=10), C, N, O, H를 포함하는 헤테로 고리화합 물의 기능기를 가지는 메조포러스 흡착제는 Cu²⁺(24 mg/g) > Li⁺ > Co²⁺ > Cr²⁺ > Cd²⁺(pH=4), Co²⁺

(203 mg/g) > Li⁺ >> Cr²⁺ > Cu²⁺ > Cd²⁺

(pH=5.5), Co²⁺(254 mg/g) > Li⁺>> Cr²⁺> Cu²⁺

> Cd²⁺(pH=10)의 흡착능을 보였다.

결론

금속이온의 흡착, 제거를 위한 많은 흡착소재는 꾸 준한 개발을 거듭하여 왔다. 고성능 흡착제로 메조포 러스 물질의 이용은 금속이온의 흡착을 위한 효용성 을 크게 증대시킬 수 있다. 고표면적과 균일한 크기의 나노세공을 가지고 다양한 기능기를 도입할 수 있는 메조포러스 물질은 중금속, 희소금속 등의 금속이온 제거나 회수에 매우 높은 응용 가능성을 보여준다. 또 한 금속이온의 흡착뿐만 아니라, 바이오 물질의 흡착, 약물전달 시스템 등과 같은 여러 분야에 맞춤형 흡착 소재로 응용 가능성도 매우 높다. 따라서 이러한 맞춤 형 흡착소재의 꾸준한 연구 개발은 신 개념의 친환경 희소금속, 특정물질 분리, 농축의 원천기술 확보, 관련 신산업 창출 및 산업 주도권 확보와 더불어 상당한 경제적 파급효과를 기대할 수 있을 것이다.
