고정식의 포소화설비의 포방출구

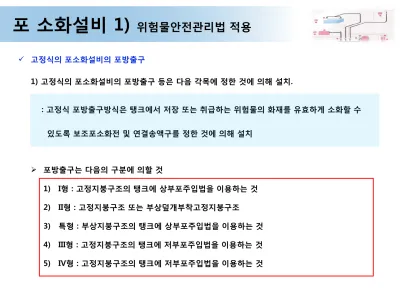

포 소화설비 1) 위험물안전관리법 적용
1) 고정식의 포소화설비의 포방출구 등은 다음 각목에 정한 것에 의해 설치.
: 고정식 포방출구방식은 탱크에서 저장 또는 취급하는 위험물의 화재를 유효하게 소화할 수
있도록 보조포소화전 및 연결송액구를 정한 것에 의해 설치
포방출구는 다음의 구분에 의할 것
1) I형 : 고정지붕구조의 탱크에 상부포주입법을 이용하는 것 2) II형 : 고정지붕구조 또는 부상덮개부착고정지붕구조
3) 특형 : 부상지붕구조의 탱크에 상부포주입법을 이용하는 것 4) III형 : 고정지붕구조의 탱크에 저부포주입법을 이용하는 것 5) IV형 : 고정지붕구조의 탱크에 저부포주입법을 이용하는 것
포소화약제의 저장량
다음의 식에 따라 산출한 양 이상으로 할 것 다만, 바닥면적이 200㎡미만인 경우 75%로 할 수 있음
① 고정포방출구에서 방출하기 위하여 필요한 양
Q = A X Q₁X T X S Q : 포 소화약제의 양(ℓ) A : 탱크의 액표면적(㎡)
Q₁: 단위 포소화수용액의 양(ℓ/㎡·min) T : 방출시간(min)
S : 포 소화약제의 사용농도(%)
Q = N X S X 8,000ℓ
② 보조 소화전에서 방출하기 위하여 필요한 양
Q : 포 소화약제의 양(ℓ)
N : 호스 접결구수(3개 이상인 경우는 3) S : 포 소화약제의 사용농도(%)
Q = q X S
③ 가장 먼 탱크까지의 송액관(내경 75mm 이항의 송액관을 제외한다)에 충전하기 위하여 필요한 양
q : 배관에 충전하기 위하여 필요한 양 S : 포 소화약제의 사용농도(%)
고정포 방출방식 포소화약제 저장량 = ① + ② + ③
포 소화약제 저장량 1) 위험물안전관리법 적용
옥내포소화전방식 또는 호스릴방식
다음 각목의 양을 합한 양 이상으로 한다.
Q = N X S X 6,000ℓ Q : 포 소화약제의 양(ℓ)
N : 호스 접결구수( 5개 이상인 경우 5개) S : 포 소화약제의 사용농도(%)
포소화약제의 농도가 만약 3% 수성막포를 사용하면 3% 임
포 소화약제 저장량 2) 위험물안전관리법 적용
※ 포소화약제의 방사량 ( Q₁: 1/㎡ · min )
차고, 주차장 비행기격납고 특수가연물 저장, 취급소
수성막포 3.7
6.5
단백포 6.5
합성계면활성제포 8.0
특수가연물을 저장 · 취급하는 소방대상물
단백포 소화약제 6.5ℓ이상
합성계면활성제포 소화약제 6.5ℓ이상
수성막포 소화약제 6.5ℓ이상
포헤드방식
하나의 방사구역안에 포헤드를 동시에 개방하여 표준방사량으로 10분간 방사할 수 있는 양 이상으로 함
Q = 바닥면적(㎡)(최대 20㎡) X 표준방사량 X S X 10분
소방대상물 포 소화약제의 종류 바닥면적 1㎡당 방사량
차고 · 주차장 및 항공기 격납고
단백포 소화약제 6.5 ℓ이상
합성계면활성제포 소화약제 8.0 ℓ이상
수성막포 소화약제 3.7 ℓ이상
포 소화 저장량 3) 위험물안전관리법 적용
고정포 방출구방식
Q = [A x Q₁ x T] + [N x 8,000]
[ A x Q₁ x T ] : 고정포 방출구에 필요한 수원 [ N X 8,000 ] : 옥외 보조포 소화전에 필요한 수원 포 헤드방식
Q = N x Qs x 10
Q : 수원의 양(l)A : 탱크의 액표면적 (㎡) Qs : 표준방사량(l/min)
포 소화전방식 (옥내 또는 옥외)
(옥내 포 소화전) Q = N x 6,000
Q : 수원의 양(l)N : 호스 접속구의 수(최대 4개 이내) 6,000 : 200lpm x 방사시간 30분
(옥내 포 소화전 방사량)
(옥외 포 소화전) Q = N x 12,000
포 헤드방식
Q = N x 57,000
Q : 수원의 양(l) N : 모니터 노즐의 수
57,000 : 1,900lpm x 방사시간 30분
포 수원의 양 4) 위험물안전관리법 적용
예제 1)
층 바닥면적 포소화전 개수
3층 3,500㎡ 10개
4층 3,000㎡ 8개
5층 2,500㎡ 7개
문제
건물에서 주차장의 용도로 사용하는 건물의 현황이 아래와 같을 경우에 필요한 포소화전설비의 포소화약제의 저장량을 계산하시오?
(포소화약제는 수성막포 소화약제 3%로 함)
주차의 용도로 사용하는 건물의 현황
풀이과정 식) Q = N X S X 6,000ℓ
= 5개 X 0.03(3%) X 6,000ℓ = 900ℓ
= 900ℓ이상
예제 2)
문제
특수가연물을 저장하는 창고의 바닥면적이 3,000㎡인 곳(가로 50m, 세로 60m)에 정방형으로 포헤드를 설치한 곳의 포헤드설비의 포소화약제의 저장량을 계산하시오? (수성막포 소화약제 3%)
풀이과정 식) Q = 바닥면적(㎡)(최대 20㎡) X 표준방사량 X S X 10분 = 200 x 6.5 x 0.03 x 10분 = 390ℓ이상
특수가연물을 저장 · 취급하는 소방대상물
단백포 소화약제 6.5ℓ이상
합성계면활성제포 소화약제 6.5ℓ이상
수성막포 소화약제 6.5ℓ이상
소방대상물 포 소화약제의 종류 바닥면적 1㎡당 방사량
차고 · 주차장 및 항공기 격납고
단백포 소화약제 6.5 ℓ이상
합성계면활성제포 소화약제 8.0 ℓ이상
수성막포 소화약제 3.7 ℓ이상
