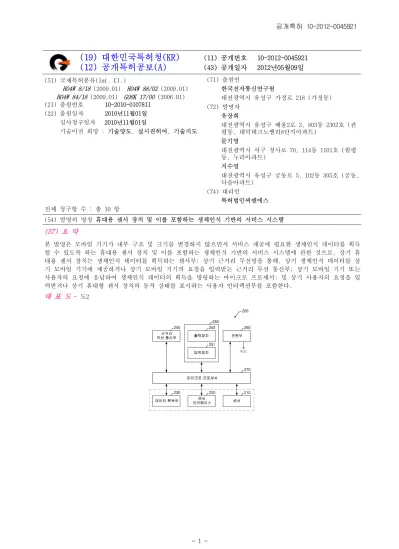

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2012-0045921 (43) 공개일자 2012년05월09일 (51) 국제특허분류(Int. Cl.)
H04W 8/18 (2009.01) H04W 88/02 (2009.01) H04W 84/18 (2009.01) G06K 17/00 (2006.01) (21) 출원번호 10-2010-0107811
(22) 출원일자 2010년11월01일 심사청구일자 2010년11월01일
기술이전 희망 : 기술양도, 실시권허여, 기술지도
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
유장희
대전광역시 유성구 배울2로 3, 803동 2302호 (관 평동, 대덕테크노밸리8단지아파트)
문기영
대전광역시 서구 청사로 70, 114동 1101호 (월평 동, 누리아파트)
지수영
대전광역시 유성구 궁동로 5, 102동 305호 (궁동, 다솔아파트)
(74) 대리인
특허법인씨엔에스 전체 청구항 수 : 총 10 항
(54) 발명의 명칭 휴대용 센서 장치 및 이를 포함하는 생체인식 기반의 서비스 시스템
(57) 요 약
본 발명은 모바일 기기가 내부 구조 및 크기를 변경하지 않으면서 서비스 제공에 필요한 생체인식 데이터를 획득 할 수 있도록 하는 휴대용 센서 장치 및 이를 포함하는 생체인식 기반의 서비스 시스템에 관한 것으로, 상기 휴 대용 센서 장치는 생체인식 데이터를 획득하는 센서부; 상기 근거리 무선망을 통해, 상기 생체인식 데이터를 상 기 모바일 기기에 제공하거나 상기 모바일 기기의 요청을 입력받는 근거리 무선 통신부; 상기 모바일 기기 또는 사용자의 요청에 응답하여 생체인식 데이터의 획득을 명령하는 마이크로 프로세서; 및 상기 사용자의 요청을 입 력받거나 상기 휴대형 센서 장치의 동작 상태를 표시하는 사용자 인터랙션부를 포함한다.
대 표 도
- 도2특허청구의 범위
청구항 1근거리 무선망을 통해 모바일 기기와 연동되는 휴대형 센서 장치에 있어서, 생체인식 데이터를 획득하는 센서부;
상기 근거리 무선망을 통해, 상기 생체인식 데이터를 상기 모바일 기기에 제공하거나 상기 모바일 기기의 요청 을 입력받는 근거리 무선 통신부;
상기 모바일 기기 또는 사용자의 요청에 응답하여 생체인식 데이터의 획득을 명령하는 마이크로 프로세서; 및 상기 사용자의 요청을 입력받거나 상기 휴대형 센서 장치의 동작 상태를 표시하는 사용자 인터랙션부를 포함하 는 휴대형 센서 장치.
청구항 2
제1항에 있어서, 상기 근거리 무선망은
블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA)의 통신 방식을 사용하는 것을 특징으로 하는 휴대형 센서 장치.
청구항 3
제2항에 있어서, 상기 근거리 무선 통신부는
블루투스, 및 와이파이 통신 방식을 채택한 경우에는 통신 채널과 원본 데이터(raw data) 모두에 대해 암호화를 수행하는 것을 특징으로 하는 휴대형 센서 장치.
청구항 4
제2항에 있어서, 상기 근거리 무선 통신부는
적외선(IrDA) 통신 방식을 채택한 경우에는 원본 데이터(raw data)에 대해 암호화를 수행하는 것을 특징으로 하 는 휴대형 센서 장치.
청구항 5
제1항에 있어서, 상기 센서부는
상기 생체인식 데이터를 획득 및 제공하는 센서;
상기 센서의 동작을 제어하여 상기 센서에 의해 획득되는 생체인식 데이터의 품질을 일정하게 유지시키는 데이 터 획득부를 더 포함하는 것을 특징으로 하는 휴대형 센서 장치.
청구항 6
제5항에 있어서, 상기 데이터 획득부는
상기 센서에 의해 획득되는 생체인식 데이터를 저장하는 기능을 더 포함하는 것을 특징으로 하는 휴대형 센서 장치.
청구항 7
제1항에 있어서, 상기 휴대형 센서 장치의 구동 전원을 공급하며, 상기 구동 전원의 충방전 상태를 알려주는 전 원부를 더 포함하는 것을 특징으로 하는 휴대형 센서 장치.
청구항 8
제1항에 있어서, 상기 사용자 인터랙션부는
상기 사용자의 요청을 감지 및 입력받기 위한 입력부; 및
상기 휴대형 센서 장치의 동작 상태를 상기 사용자에게 알려주기 위한 출력부를 포함하는 것을 특징으로 하는 휴대형 센서 장치.
청구항 9
생체인식 데이터를 이용한 서비스를 제공하는 모바일 기기;
상기 모바일 기기에 독립되는 장치로 구현되어, 상기 생체인식 데이터를 획득하여 상기 근거리 무선망을 통해 상기 모바일 기기에 제공하는 휴대형 센서 장치를 포함하는 생체인식 기반의 서비스 시스템.
청구항 10
제9항에 있어서, 상기 근거리 무선망은
블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA)의 통신 방식을 사용하는 것을 특징으로 하는 생체인식 기 반의 서비스 시스템.
명 세 서 기 술 분 야
본 발명은 모바일 기기의 구조 및 크기를 변경시키지 않으면서 각종 서비스 제공에 필요한 생체인식 데이터를 [0001]
획득할 수 있도록 하는 휴대용 센서 장치 및 이를 포함하는 생체인식 기반의 서비스 시스템에 관한 것이다.
배 경 기 술
최근 들어 스마트폰, 휴대폰, PDA(personal digital assistant) 및 PMP(portable multimedia player) 등 다양 [0002]
한 종류의 고사양 모바일 기기의 보급이 급속히 증가하고 있다. 이러한 모바일 기기들은 다양한 디바이스와의 연동을 통한 보다 효과적이고 다양한 서비스를 요구하고 있다.
특히, 스마트폰 등의 경우는 생체인식 기반의 보안응용 서비스 및 의료 서비스 등을 위한 새로운 기술의 개발을 [0003]
필요로 하고 있다.
그러나 모바일 기기의 경우는 휴대성이 가장 중요한 요소이므로 생체인식 데이터 획득 센서를 모바일 기기내에 [0004]
내장시키는 경우, 구조 및 크기의 변경 등 많은 문제점들이 발생하게 된다.
발명의 내용 해결하려는 과제
이에 본 발명에서는 모바일 기기가 내부 구조 및 크기를 변경하지 않으면서 서비스 제공에 필요한 생체인식 데 [0005]
이터를 획득할 수 있도록, 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA) 등과 같은 통신 방식을 통해 생 체인식 데이터를 제공하는 휴대용 센서 장치를 제공하고자 한다.
과제의 해결 수단
상기 과제를 해결하기 위한 수단으로서, 본 발명의 일 실시 형태에 따르면, 근거리 무선망을 통해 모바일 기기 [0007]
와 연동되는 휴대형 센서 장치에 있어서, 생체인식 데이터를 획득하는 센서부; 상기 근거리 무선망을 통해, 상 기 생체인식 데이터를 상기 모바일 기기에 제공하거나 상기 모바일 기기의 요청을 입력받는 근거리 무선 통신부; 상기 모바일 기기 또는 사용자의 요청에 응답하여 생체인식 데이터 획득 등의 명령을 처리하는 마이크 로 프로세서; 및 상기 사용자의 요청을 입력받거나 상기 휴대형 센서 장치의 동작 상태를 표시하는 사용자 인터 랙션부를 포함하는 휴대형 센서 장치를 제공한다.
상기 근거리 무선망은 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA)의 통신 방식을 사용하는 것을 특징 [0008]
으로 한다.
상기 근거리 무선 통신부는 블루투스 및 와이파이 통신 방식을 채택한 경우에는 통신 채널과 원본 데이터(raw [0009]
data) 모두에 대해 암호화를 수행하는 것을 특징으로 한다.
상기 근거리 무선 통신부는 적외선(IrDA) 통신 방식을 채택한 경우에는 원본 데이터(raw data)에 대해 암호화를 [0010]
수행하는 것을 특징으로 한다.
상기 센서부는 상기 생체인식 데이터를 획득 및 제공하는 센서; 상기 센서와 상기 마이크로 프로세서간 인터페 [0011]
이싱을 지원하는 센서 인터페이스; 및 상기 센서의 동작을 제어하여 상기 센서에 의해 획득되는 생체인식 데이 터의 품질을 일정하게 유지시키는 데이터 획득부를 더 포함하는 것을 특징으로 한다.
상기 데이터 획득부는 상기 센서에 의해 획득되는 생체인식 데이터를 저장하는 기능을 더 포함하는 것을 특징으 [0012]
로 한다.
상기 장치는 상기 휴대형 센서 장치의 구동 전원을 공급하며, 상기 구동 전원의 충방전 상태를 알려주는 전원부 [0013]
를 더 포함하는 것을 특징으로 한다.
상기 사용자 인터랙션부는 상기 사용자의 요청을 감지 및 입력받기 위한 입력부; 및 상기 휴대형 센서 장치의 [0014]
동작 상태를 상기 사용자에게 알려주기 위한 출력부를 포함하는 것을 특징으로 한다.
상기 과제를 해결하기 위한 수단으로서, 본 발명의 다른 실시 형태에 따르면, 생체인식 데이터에 이용한 서비스 [0015]
를 제공하는 모바일 기기; 상기 모바일 기기에 독립되는 장치로 구현되어, 상기 생체인식 데이터를 획득하여 상 기 근거리 무선망을 통해 상기 모바일 기기에 제공하는 휴대형 센서 장치를 포함하는 생체인식 기반의 서비스 시스템을 제공한다.
상기 근거리 무선망은 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA)의 통신 방식을 사용하는 것을 특징 [0016]
으로 한다.
발명의 효과
본 발명의 휴대형 센서 장치 및 이를 포함하는 생체인식 기반의 서비스 시스템은 무선전송 기능을 갖는 독립된 [0017]
휴대형 센서 장치를 통해 기존 모바일 기기의 구조나 크기의 변경없이 모바일 기기가 응용 프로그램에서 필요로 하는 데이터를 근거리 무선망을 통해 안전하게 제공받도록 한다. 이에 모바일 기기와 휴대형 센서 장치간의 연 동을 통한 응용 서비스를 효과적으로 구현할 수 있다. 예를 들어, 지문인식 센서를 장착한 휴대형 센서 장치를 통하여 획득된 지문 데이터를 근거리 무선망을 통해 스마트폰과 같은 모바일 기기로 전송할 수 있도록 함으로써, 스마트폰에서는 응용 프로그램만을 설치하여 기존 구조의 변경없이 편리하게 생체인식 데이터를 취득 하여 서비스 시스템을 개발할 수 있다. 이러한 원리는 생체인식 데이터를 획득 및 제공하는 휴대형 센서 장치뿐 만 아니라 다양한 바이오/의료 데이터 획득용 센서 장치에도 동일하게 적용될 수 있어, 모바일 기기를 매개로한 응용 서비스를 효과적으로 개발하는데도 크게 기여하게 될 것이다.
또한, 본 발명의 휴대형 센서 장치는 근거리 무선망을 통해 모바일 기기가 필요로 하는 데이터를 직접 제공할 [0018]
수 있으므로, 상대적으로 작은 통신 용량과 빠른 응답속도를 가질 수 있다.
도면의 간단한 설명
도1은 본 발명의 일실시예에 따른 생체인식 기반의 서비스 시스템 구성도를 도시한 도면이다.
[0019]
도2는 본 발명의 일실시예에 따른 휴대용 센서 장치의 구성도이다.
도3은 본 발명의 일 실시예에 따른 근거리 무선망을 이용한 생체인식 데이터 제공 방법을 설명하기 위한 도면이 다.
발명을 실시하기 위한 구체적인 내용
아래에서는 첨부한 도면을 참고로 하여 본 발명의 실시예에 대하여 본 발명이 속하는 기술 분야에서 통상의 지 [0020]
식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다. 그러나, 본 발명은 여러 가지 상이한 형태로 구현 될 수 있으며 여기에서 설명하는 실시예에 한정되지 않는다.
도면에서 본 발명을 명확하게 설명하기 위해서 설명과 관계없는 부분은 생략하였으며, 명세서 전체를 통하여 유 [0021]
사한 부분에 대해서는 유사한 도면 부호를 붙였다.
또한, 어떤 부분이 어떤 구성 요소를 "포함"한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다른 구성요소 [0022]
를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있는 것을 의미한다.
도1은 본 발명의 일실시예에 따른 생체인식 기반의 서비스 시스템을 도시한 도면이다.
[0023]
도1을 참조하면, 서비스 시스템은 모바일 기기(100)와, 모바일 기기(100)에 분리된 독립 장치 형태로 구현되는 [0024]
휴대용 센서 장치(200)로 이루어지며, 휴대용 센서 장치(200)와 모바일 기기(100)는 블루투스(Bluetooth), 와이 파이(WiFi), 적외선(IrDA) 등과 같은 통신 방식을 사용하는 근거리 무선망(300)을 통해 상호 연동된다.
모바일 기기(100)는 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA) 등의 무선 통신 기능을 기본적으로 제 [0025]
공할 수 있는 스마트폰, 휴대폰, PDA(Personal Digital Assistant) 및 PMP(Portable Multimedia Player) 등으 로 구현된다.
단, 모바일 기기(100)에는 생체인식 기반의 서비스를 제공하기 위한 응용 프로그램이 설치된다. 또한, 필요에 [0026]
따라 모바일 기기(100)는 서비스 서버(500)와 연동되어 생체인식 기반의 서비스를 제공하도록 구현될 수도 있다.
휴대용 센서 장치(200)는 모바일 기기(100)에 분리된 독립 장치 형태로 구현되며, 지문, 홍채, 및 지정맥 등과 [0027]
같은 사용자(400)의 생체 정보를 가지는 생체인식 데이터(Biometric Data)를 획득할 수 있는 센서 기능과, 획득 된 생체인식 데이터를 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA) 등의 무선 통신 기능을 통해 모바일 기기(100)에 안전하게 제공할 수 있는 기능을 가진다.
이에 본 발명의 모바일 기기(100)는 내부 구조 및 크기의 변경없이 응용 프로그램만을 설치하여, 휴대용 센서 [0028]
장치(200)와의 통신으로 생체인식 기반의 서비스 제공에 필요한 생체인식 데이터를 획득할 수 있게 된다.
또한, 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA) 등의 무선 통신 방식을 사용하는 근거리 무선망 [0029]
(300)의 경우, 인터넷 망(600) 또는 이동 통신망(700)과 달리 외부 통신 기기를 거치지 않고 모바일 기기(100) 에 직접 데이터를 제공할 수 있도록 한다.
다시 말해, 인터넷 망(600) 및 이동 통신망(700)은 기지국, 교환국, 라우터, ISP 서버 등과 같은 다양한 통신 [0030]
기기로 구성되므로, 휴대용 센서 장치(200)의 데이터가 인터넷 망(600) 및 이동 통신망(700)를 통해 제공되는 경우에는 해당 데이터는 적어도 하나 이상의 통신 기기를 거쳐 모바일 기기(100)에 제공된다. 그러나 근거리 무 선망(300)의 경우에는 휴대용 센서 장치와 모바일 기기가 직접 연결되므로, 휴대용 센서 장치(200)의 데이터가 상기와 같은 통신 기기를 거치지 않고 직접 모바일 기기(100)에 제공된다.
참고로, 상기의 실시예에서는 휴대용 센서 장치(200)와 모바일 기기(100)간 무선 통신이 블루투스(Bluetooth), [0032]
와이파이(WiFi), 적외선(IrDA)에 의해 수행된다고 한정하였으나, 실제의 적용예에서는 휴대용 센서 장치(200)와 모바일 기기(100)간 근거리 무선 통신을 지원할 수 있는 통신 방식은 모두 적용될 수 있을 것이다.
도2는 본 발명의 일실시예에 따른 휴대용 센서 장치의 구성도이다.
[0033]
도2를 참조하면, 휴대용 센서 장치(200)는 센서(210), 센서 인터페이스(220), 데이터 획득부(230), 근거리 무선 [0034]
통신부(240), 사용자 인터랙션부(250), 전원부(260), 및 마이크로 프로세서(270) 등을 포함할 수 있다.
센서(210)는 이미지 센서, 신호감지 센서 등과 같은 장치가 적용되며, 사용자의 지문, 홍채, 및 지정맥 등과 같 [0035]
은 생체인식 데이터를 획득한다.
센서 인터페이스(220)는 센서(210)와 마이크로 프로세서(270)간 인터페이싱을 지원한다. 즉, 센서(210)를 마이 [0036]
크로 프로세서(270)가 인식하고 제어할 수 있는 인테페이스를 제공하여, 마이크로 프로세서(270)에 의해 제공되 는 제어 명령을 센서(210)가 인식할 수 있도록 한다.
데이터 획득부(230)는 센서(210)의 구동을 제어하여, 센서(210)에 의해 데이터를 획득하고 획득되는 생체인식 [0037]
데이터의 품질이 일정하게 유지되도록 한다. 예를 들어, 생체인식 데이터의 품질이 기준치보다 낮은 경우, 센서 (210)를 재동작시켜 해당 생체인식 데이터를 재획득할 수 있다.
다만, 데이터 획득부(230)는 생체인식 데이터의 품질을 자체적으로 판단하여 데이터 재획득 동작을 수행할 수 [0038]
도 있으나, 휴대용 센서 장치의 계산 또는 처리 용량이 부족한 경우에는 모바일 기기(100)로부터 생체인식 데이 터의 품질을 통보받아 데이터 재획득 동작을 수행할 수도 있다.
데이터 획득부(230)는 모바일 기기(100)간 휴대용 센서 장치(200)와 통신에 오류가 발생하여 생체인식 데이터 [0039]
제공 동작이 실패할 때를 대비하여, 생체인식 데이터의 저장 동작도 수행할 수 있다.
근거리 무선 통신부(240)는 근거리 무선망(300)을 통해 모바일 기기(100)와 연결되어, 휴대용 센서 장치(200)와 [0040]
모바일 기기(100)간 데이터를 송수신한다.
근거리 무선 통신부(240)는 생체인식 데이터를 보다 안전하게 모바일 기기(100)에 제공하기 위해, 암호화 동작 [0041]
을 추가적으로 수행할 수 있다. 예를 들어, 블루투스(Bluetooth), 또는 와이파이(WiFi) 등의 통신 방식 하에서 는 통신 채널과 원본 데이터(raw data) 모두에 대해 암호화를 수행하며, 적외선(IrDA) 통신 방식 하에서는 원본 데이터에 대해서 암호화를 수행할 수 있다.
사용자 인터랙션부(250)는 버튼, 스위치, 터치 스크린, 마이크 등으로 구현될 수 있는 입력 장치(251)와 발광 [0042]
다이오드, 진동 소자, LCD, 스피커 등으로 구현될 수 있는 출력 장치(251)를 구비한다. 그리고 입력 장치(251) 를 통해 사용자의 다양한 요청(예를 들어, 생체인식 데이터 획득 요청, 휴대용 센서 장치의 활성화/비활성화 요 청, 생체인식 데이터 표시 요청 등)를 입력받고, 출력 장치(251)를 통해 휴대용 센서 장치(200)의 다양한 동작 상태(즉, 현재 동작 수행 단계, 배터리 충전 및 잔량 상태)를 사용자에게 알려준다.
전원부(260)는 휴대용 센서 장치(200)의 구동 전원을 공급한다. 또한, 필요한 경우, 구동 전원의 충전 동작, 구 [0043]
동 전원의 충/방전량 통보 동작을 수행할 수 도 있다.
마이크로 프로세서(270)는 휴대용 센서 장치(200)의 동작 절차, 및 동작 조건 등의 명령어를 수행 또는 처리하 [0044]
고, 이를 기준으로 휴대용 센서 장치(200)내 모든 구성요소의 동작을 통합 관리하는 명령어를 처리한다.
도3은 본 발명의 일 실시예에 따른 근거리 무선망을 이용한 생체인식 데이터 제공 방법을 설명하기 위한 도면이 [0045]
다. 이하에서는 설명의 편이를 위해, 데이터 품질 분석 동작을 모바일 기기(100)가 수행하도록 한다.
센서(210)가 사용자의 지문, 홍채, 및 지정맥 등과 같은 생체인식 데이터를 획득하면, 센서 인터페이스(220)는 [0046]
이를 마이크로 프로세서(270)가 처리할 수 있는 데이터 형태로 변환한다(S11).
마이크로 프로세서(270)는 근거리 무선 통신부(240)에 모바일 기기(100)로의 데이터 전송을 명령하고, 근거리 [0047]
무선 통신부(240)는 센서(210)에 의해 획득된 생체인식 데이터를 암호화한 후(S12), 암호화된 생체인식 데이터 를 근거리 무선 통신 방식으로 모바일 기기(100)로 제공한다(S13).
마이크로 프로세서(270)는 데이터 전송 명령을 처리하고, 근거리 무선 통신부(240)는 생체인식 데이터를 암호화 [0048]
한 후(S12), 암호화된 생체인식 데이터를 블루투스(Bluetooth), 와이파이(WiFi), 적외선(IrDA) 등과 같은 근거 리 무선 통신 방식으로 모바일 기기(100)로 제공한다(S13).
암호화된 생체인식 데이터를 제공받은 모바일 기기(100)는 이를 복호화한 후, 생체인식 데이터의 품질을 판단한 [0049]
다(S14).
만약, 생체인식 데이터의 품질이 기준치 이하이면(S15), 모바일 기기(100)는 현재에 제공받은 생체인식 데이터 [0050]
를 이용해서는 사용자가 필요로 하는 서비스를 제공할 수 없다고 판단하고 휴대용 센서 장치(200)에게 생체인식 데이터 재획득을 요청한다(S16).
휴대용 센서 장치(200)는 이에 응답하여 데이터 획득부(230)를 통해 모바일 기기(100)가 요청한 생체인식 데이 [0051]
터를 재획득한 후(S17), 단계 S12로 재진입하여 재획득된 생체인식 데이터가 모바일 기기(100)에 다시 한번 더 제공되도록 한다.
반면, 생체인식 데이터의 품질이 기준치보다 높으면(S15), 모바일 기기(100)는 현재에 제공받은 생체인식 데이 [0052]
터를 이용하여 사용자가 필요로 하는 서비스를 즉각 제공해준다 (S18).
이상 실시예를 참조하여 설명하였지만, 해당 기술 분야의 숙련된 당업자는 하기의 특허 청구의 범위에 기재된 [0053]
본 발명의 사상 및 영역으로부터 벗어나지 않는 범위 내에서 본 발명을 다양하게 수정 및 변경시킬 수 있음을 이해할 수 있을 것이다.
부호의 설명
100: 모바일 기기 200: 휴대용 센서 장치 [0054]
210: 센서 210: 센서 인터페이스
230: 데이터 획득부 240: 근거리 무선 통신부 250: 사용자 인터랙션부 260: 전원부
270: 마이크로 프로세서 300: 근거리 무선망
