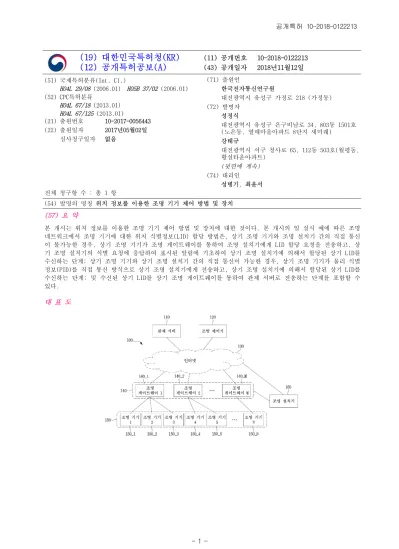

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2018-0122213 (43) 공개일자 2018년11월12일 (51) 국제특허분류(Int. Cl.)
H04L 29/08 (2006.01) H05B 37/02 (2006.01) (52) CPC특허분류
H04L 67/18 (2013.01) H04L 67/125 (2013.01)
(21) 출원번호 10-2017-0056443 (22) 출원일자 2017년05월02일 심사청구일자 없음
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
성정식
대전광역시 유성구 은구비남로 34, 803동 1501호 (노은동, 열매마을아파트 8단지 새미래)
강태규
대전광역시 서구 청사로 65, 112동 503호(월평동, 황실타운아파트)
(뒷면에 계속) (74) 대리인
성병기, 최윤서 전체 청구항 수 : 총 1 항
(54) 발명의 명칭 위치 정보를 이용한 조명 기기 제어 방법 및 장치 (57) 요 약
본 개시는 위치 정보를 이용한 조명 기기 제어 방법 및 장치에 대한 것이다. 본 개시의 일 실시 예에 따른 조명 네트워크에서 조명 기기에 대한 위치 식별정보(LID) 할당 방법은, 상기 조명 기기와 조명 설치기 간의 직접 통신 이 불가능한 경우, 상기 조명 기기가 조명 게이트웨이를 통하여 조명 설치기에게 LID 할당 요청을 전송하고, 상 기 조명 설치기의 식별 요청에 응답하여 표시된 알림에 기초하여 상기 조명 설치기에 의해서 할당된 상기 LID를 수신하는 단계; 상기 조명 기기와 상기 조명 설치기 간의 직접 통신이 가능한 경우, 상기 조명 기기가 물리 식별 정보(PID)를 직접 통신 방식으로 상기 조명 설치기에게 전송하고, 상기 조명 설치기에 의해서 할당된 상기 LID를 수신하는 단계; 및 수신된 상기 LID를 상기 조명 게이트웨이를 통하여 관제 서버로 전송하는 단계를 포함할 수 있다.
대 표 도
(52) CPC특허분류
H05B 37/0245 (2013.01) (72) 발명자
김대호
대전광역시 유성구 배울2로 61, 1012동 1201호(관 평동, 대덕테크노밸리10단지아파트)
김유진
대전광역시 유성구 반석서로 109, 701동 1903호(반 석동, 반석마을7단지아파트)
김현석
대전광역시 유성구 은구비남로 34, 807동 1101호(
노은동, 열매마을아파트 8단지 새미래) 박성희
대전광역시 유성구 가정로 65, 106동 302호(
신성동, 대림두레아파트)
이 발명을 지원한 국가연구개발사업 과제고유번호 10053787 부처명 산업통상자원부
연구관리전문기관 한국산업기술평가관리원(KEIT) 연구사업명 LED시스템조명2.0(R＆D)
연구과제명 (세부1) 확장기능형 범용핵심기기 기반 단위공간 LED시스템조명 상용화 기술 개발 기 여 율 1/1
주관기관 ㈜클라루스코리아
연구기간 2015.07.01 ~ 2018.06.30
명 세 서 청구범위 청구항 1
조명 네트워크에서 조명 기기에 대한 위치 식별정보(LID) 할당 방법에 있어서,
상기 조명 기기와 조명 설치기 간의 직접 통신이 불가능한 경우, 상기 조명 기기가 조명 게이트웨이를 통하여 조명 설치기에게 LID 할당 요청을 전송하고, 상기 조명 설치기의 식별 요청에 응답하여 표시된 알림에 기초하여 상기 조명 설치기에 의해서 할당된 상기 LID를 수신하는 단계;
상기 조명 기기와 상기 조명 설치기 간의 직접 통신이 가능한 경우, 상기 조명 기기가 물리 식별정보(PID)를 직 접 통신 방식으로 상기 조명 설치기에게 전송하고, 상기 조명 설치기에 의해서 할당된 상기 LID를 수신하는 단 계; 및
수신된 상기 LID를 상기 조명 게이트웨이를 통하여 관제 서버로 전송하는 단계를 포함하는, 위치 식별정보 할당 방법.
발명의 설명 기 술 분 야
본 개시는 조명 기기 제어에 대한 것이며, 구체적으로는 위치 정보를 이용한 조명 기기 제어 방법 및 장치에 대 [0001]
한 것이다.
배 경 기 술
조명 기기를 관리하기 위한 종래 기술에 따르면, 관리자가 단위 공간에 설치된 조명 기기들의 위치를 나타내는 [0002]
설계도를 기반으로 조명 기기들의 식별자를 할당하여 제어할 수 있었다.
그러나, 종래의 방식에 따르면 대규모로 설치된 조명 기기를 관리하기 위해서 조명 기기의 식별자를 설정, 재설 [0003]
정하는 것이 어렵다. 또한, 조명 기기를 이동함으로써 조명 기기의 식별자와 조명 기기의 실제 설치 위치가 일 치하지 않게 되는 경우에, 관리자 측에서 변경된 정보를 반영하기 위한 시간 및 비용이 많이 소요된다. 또한, 고장난 조명 기기를 새로운 조명 기기로 대체하는 경우에, 기존의 조명 기기에 대한 설정을 새로운 조명 기기에 대해서 적용하는 것이 어려운 문제가 있었다.
발명의 내용 해결하려는 과제
본 개시의 기술적 과제는 조명 기기의 이동 또는 교체가 발생하더라도 조명 기기의 위치에 기반한 설정을 유지 [0004]
하는 방법 및 장치를 제공하는 것이다.
본 개시에서 이루고자 하는 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며, 언급하지 않은 [0005]
또 다른 기술적 과제들은 아래의 기재로부터 본 개시가 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하 게 이해될 수 있을 것이다.
과제의 해결 수단
본 개시의 일 양상에 따른 조명 네트워크에서 조명 기기에 대한 위치 식별정보(LID) 할당 방법은, 상기 조명 기 [0006]
기와 조명 설치기 간의 직접 통신이 불가능한 경우, 상기 조명 기기가 조명 게이트웨이를 통하여 조명 설치기에 게 LID 할당 요청을 전송하고, 상기 조명 설치기의 식별 요청에 응답하여 표시된 알림에 기초하여 상기 조명 설 치기에 의해서 할당된 상기 LID를 수신하는 단계; 상기 조명 기기와 상기 조명 설치기 간의 직접 통신이 가능한 경우, 상기 조명 기기가 물리 식별정보(PID)를 직접 통신 방식으로 상기 조명 설치기에게 전송하고, 상기 조명 설치기에 의해서 할당된 상기 LID를 수신하는 단계; 및 수신된 상기 LID를 상기 조명 게이트웨이를 통하여 관제
서버로 전송하는 단계를 포함할 수 있다.
본 개시에 대하여 위에서 간략하게 요약된 특징들은 후술하는 본 개시의 상세한 설명의 예시적인 양상일 [0007]
뿐이며, 본 개시의 범위를 제한하는 것은 아니다.
발명의 효과
본 개시에 따르면, 조명 기기의 이동 또는 교체가 발생하더라도 조명 기기의 위치에 기반한 설정을 유지하는 방 [0008]
법 및 장치가 제공될 수 있다.
본 개시에서 얻을 수 있는 효과는 이상에서 언급한 효과들로 제한되지 않으며, 언급하지 않은 또 다른 효과들은 [0009]
아래의 기재로부터 본 개시가 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
도면의 간단한 설명
도 1은 본 개시에 따른 조명 네트워크의 예시적인 구성을 나타내는 도면이다.
[0010]
도 2는 본 개시에 따른 LID의 예시적인 포맷을 나타내는 도면이다.
도 3 및 도 4는 본 개시에 따른 조명 기기 맵 정보 및 위치 정보의 생성을 설명하기 위한 도면이다.
도 5는 본 개시에 따른 조명 기기에 LID를 할당하는 예시를 설명하기 위한 도면이다.
도 6은 본 개시에 따른 조명 기기에 LID를 할당하는 추가적인 예시를 설명하기 위한 도면이다.
도 7은 본 개시에 따른 조명 기기의 동작을 설명하기 위한 흐름도이다.
도 8은 본 개시에 따른 조명 게이트웨이의 동작을 설명하기 위한 흐름도이다.
발명을 실시하기 위한 구체적인 내용
이하에서는 첨부한 도면을 참고로 하여 본 개시의 실시 예에 대하여 본 개시가 속하는 기술 분야에서 통상의 지 [0011]
식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다. 그러나, 본 개시는 여러 가지 상이한 형태로 구현 될 수 있으며 여기에서 설명하는 실시 예에 한정되지 않는다.
본 개시의 실시 예를 설명함에 있어서 공지 구성 또는 기능에 대한 구체적인 설명이 본 개시의 요지를 흐릴 수 [0012]
있다고 판단되는 경우에는 그에 대한 상세한 설명은 생략한다. 그리고, 도면에서 본 개시에 대한 설명과 관계없 는 부분은 생략하였으며, 유사한 부분에 대해서는 유사한 도면 부호를 붙였다.
본 개시에 있어서, 어떤 구성요소가 다른 구성요소와 "연결", "결합" 또는 "접속"되어 있다고 할 때, 이는 직접 [0013]
적인 연결관계뿐만 아니라, 그 중간에 또 다른 구성요소가 존재하는 간접적인 연결관계도 포함할 수 있다. 또한 어떤 구성요소가 다른 구성요소를 "포함한다" 또는 "가진다"고 할 때, 이는 특별히 반대되는 기재가 없는 한 다 른 구성요소를 배제하는 것이 아니라 또 다른 구성요소를 더 포함할 수 있는 것을 의미한다.
본 개시에 있어서, 제1, 제2 등의 용어는 하나의 구성요소를 다른 구성요소로부터 구별하는 목적으로만 사용되 [0014]
며, 특별히 언급되지 않는 한 구성요소들간의 순서 또는 중요도 등을 한정하지 않는다. 따라서, 본 개시의 범위 내에서 일 실시 예에서의 제1 구성요소는 다른 실시 예에서 제2 구성요소라고 칭할 수도 있고, 마찬가지로 일 실시 예에서의 제2 구성요소를 다른 실시 예에서 제1 구성요소라고 칭할 수도 있다.
본 개시에 있어서, 서로 구별되는 구성요소들은 각각의 특징을 명확하게 설명하기 위함이며, 구성요소들이 반드 [0015]
시 분리되는 것을 의미하지는 않는다. 즉, 복수의 구성요소가 통합되어 하나의 하드웨어 또는 소프트웨어 단위 로 이루어질 수도 있고, 하나의 구성요소가 분산되어 복수의 하드웨어 또는 소프트웨어 단위로 이루어질 수도 있다. 따라서, 별도로 언급하지 않더라도 이와 같이 통합된 또는 분산된 실시 예도 본 개시의 범위에 포함된다.
본 개시에 있어서, 다양한 실시 예에서 설명하는 구성요소들이 반드시 필수적인 구성요소들은 의미하는 것은 아 [0016]
니며, 일부는 선택적인 구성요소일 수 있다. 따라서, 일 실시 예에서 설명하는 구성요소들의 부분집합으로 구성 되는 실시 예도 본 개시의 범위에 포함된다. 또한, 다양한 실시 예에서 설명하는 구성요소들에 추가적으로 다른 구성요소를 포함하는 실시 예도 본 개시의 범위에 포함된다.
본 개시에서 사용하는 용어에 대한 정의는 다음과 같다.
[0017]
- 조명 기기(lighting device): 조명을 제공하고 다른 장치(예를 들어, 관제 서버 등)와 통신할 수 있는 기능을 [0018]
가지는 기기.
- 조명 게이트웨이: 하나 이상의 조명 기기에 대한 외부 장치와의 통신 경로 등을 제공하는 장치.
[0019]
- 조명 설치기: 조명 기기의 설치, 교체, 이동에 이용되는 단말 장치. 조명 기기를 설치, 교체, 이동하는 작업 [0020]
자 또는 작업장치에 포함될 수 있음.
- 조명 제어기: 하나 이상의 조명 기기의 조명 동작을 제어하는 장치. 조명 제어기는 조명 기기를 개별적으로 [0021]
또는 조명 기기 그룹의 조명 동작을 제어할 수 있음. 조명 동작에 대한 제어는 소정의 조건, 스케줄, 씬, 시나 리오에 따라서, 조명 기기의 켜짐, 꺼짐, 조도 조절, 조명 패턴 등을 제어하는 것을 포함할 수 있음.
- 관제 서버: 조명 기기의 설치, 동작, 이동 등을 전반적으로 관리 및 제어하는 서버. 관제 서버는 조명 기기에 [0022]
대한 위치 정보, 식별 정보 등을 저장 및 업데이트할 수 있음.
- 위치 식별자/위치 ID (Location Identification, LID): 조명 기기가 설치된 위치를 나타내는 식별 정보.
[0023]
- 물리 식별자/물리 ID (Physical Identification, PID): 조명 기기를 물리적인 구성을 나타내는 식별자. 예를 [0024]
들어, 조명 기기의 제조시에 부여되는 식별자, 조명 기기에 포함되는 통신부의 MAC(medium access control) 주 소 등.
- 기기 식별자/기기 ID (Device Identification, DID): 소정의 네트워크 범위 내의 조명 기기에 대해서 관리자 [0025]
(또는 관제 서버)가 부여하는 식별자. 물리 식별자가 조명 기기에 대해서 고유한(unique) 식별자로서 기능하는 반면, 기기 식별자는 임시 식별자 또는 가상 식별자로서 기능할 수 있음.
전술한 용어들의 정의는 단지 예시적인 것일 뿐, 본 발명의 범위가 이러한 정의에 의해서 제한되는 것은 [0026]
아니다. 예를 들어, 위와 같은 용어의 정의는, 해당 용어에 대해서 당업자에 의해서 용이하게 이해되는 기본적 인 의미를 배제하는 것은 아니다.
이하에서는, 본 개시에 따른 다양한 예시들에 대해서 설명한다.
[0027]
본 개시의 다양한 예시들은, 조명 기기의 이동 또는 교체가 발생하더라도 조명 기기의 위치에 기반한 설정을 유 [0028]
지하는 방안에 대한 것이다.
본 개시에서는 이해를 돕기 위해서 조명 기기를 예로 들어 설명하지만, 본 개시의 범위가 이에 제한되는 것은 [0029]
아니며, 조명 기능을 포함하지 않는 IoT 기기(예를 들어, 센서 기기 등)의 위치 정보에 기반한 제어 및 관리 방 안을 포함할 수 있다.
조명 기기를 설치 및 관리함에 있어서, 조명 기기의 설치자 또는 관리자가 단위 공간에 설치되는 조명 설계도에 [0030]
따라서 조명 기기에 대한 ID(또는 주소)를 정적(static)으로 할당할 수 있다. 이와 같이 정적으로 할당된 조명 기기 ID를 이용하여, 관제 서버는 단위 공간 내의 조명 기기들을 식별 및 제어할 수 있다.
만약 대규모의 조명 기기가 설치되는 경우에는, 관제 서버에서 설정한 조명 기기 ID에 부합하지 않게 조명 기기 [0031]
가 설치될 수도 있다. 이러한 경우에는 관제 서버에서 제대로 조명을 제어할 수 없으므로, 조명 기기 ID를 재설 정하거나, 다수의 조명 기기 중에서 제대로 설정된 조명 기기를 찾아내서 원래 의도한 위치에 다시 설치해야 하 므로, 조명 기기 설치를 위한 시간 및 노력이 필요하다.
또한, 조명 기기가 고장 났을 때에는 관제 서버에서 새로운 조명 기기로 교체하면서, 기존의 조명 기기의 구성 [0032]
에 관련한 정보를 설정해야 한다. 이를 위해서, 관제 서버의 관리자가 고장으로 인해 대체되는 조명 기기에 대 한 설정 정보를 찾아내서 새롭게 교체된 새로운 조명 기기에 적용해야 한다. 따라서, 관제 서버 관리자가 부재 시에는 조명 기기를 교체하기 어렵다. 만약, 고장난 조명을 대신하여 새로운 조명 기기의 공급이 없는 경우에는, 단위 공간 내에서 사용 빈도가 상대적은 낮은 조명 기기를 고장난 조명 기기로 대체 또는 이동하는 것이 필요한데, 이러한 경우에도 대체되는 조명 기기의 설정 정보를 대체하는 조명 기기에 적용하는 것이 어렵 다. 이와 같은 이유로 조명 기기의 유지 보수를 위한 시간, 비용, 노력이 많이 소요되는 문제가 있었다.
본 개시에 따르면, 조명 기기를 이동하거나 새로운 조명 기기로 교체하는 경우에, 기존의 조명 기기를 공장 초 [0033]
기화(factory reset)하여 원하는 위치에 설치하거나, 또는 새로운 조명 기기를 원하는 위치에 설치하는 간단한 절차를 통해, 해당 위치의 조명 기기를 위한 설정 정보를 자동으로 새로운 조명 기기에 적용할 수 있다. 이에 따라, 조명 기기가 이동 또는 교체되더라도, 기존 조명 기기에 대한 다양한 제어(예를 들어, 개별, 그룹별, 조
건, 씬, 시나리오에 따른 제어)를 그대로 적용할 수 있다.
본 개시에 따르면, 조명 기기의 위치 ID(LID) 및 조명 기기의 물리 ID(PID)를 이용하여, 조명 기기의 기기 [0034]
ID(DID)를 동적으로 할당할 수 있다. 또한, 동적으로 할당된 DID를 이용하여 조명 기기를 제어할 수 있다.
이를 지원하기 위해서 관제 서버는 새로운 PID를 가지는 조명 기기가 등록될 때 해당 조명 기기의 LID를 이용하 [0035]
여 조명 기기의 실제 설치 위치를 파악하고, 이에 기초하여 해당 조명 기기에 DID를 할당할 수 있다. 즉, 관제 서버는 조명 기기에 대한 LID, PID 및 DID의 매핑 테이블을 유지 및 업데이트할 수 있다.
또한, LID가 초기값(예를 들어, 0)으로 설정된 조명 기기를 파악하고, 조명 설치기 또는 관제 서버의 맵 정보 [0036]
등을 이용하여 LID를 설정할 수 있다.
또한, 조명 기기의 설정 정보를 정적으로 할당하는 것이 아니라, 새롭게 설치되거나 공장 초기화된 조명 기기에 [0037]
대해서 LID만 설정하면, 해당 위치의 조명 기기에 대해서 적용되는 설정 정보가 그대로 상속되어 새로운 조명 기기에 할당될 수 있다.
도 1은 본 개시에 따른 조명 네트워크의 예시적인 구성을 나타내는 도면이다.
[0038]
도 1에서 예시적으로 나타내는 조명 네트워크(100)는 관제 서버(110), 조명 제어기(120), 인터넷(130), M(M≥1) [0039]
개의 조명 게이트웨이(140_1, 140_2, ..., 140_M), N(N≥1) 개의 조명 기기(150_1, 150_2, ..., 150_N)를 포함 할 수 있다.
관제 서버(110)는 조명 기기(150)에 대한 관리 및 제어를 담당하고, 이를 위하여 필요한 제어 정보 등을 인터넷 [0040]
(130) 등을 통하여 조명 기기(150)에게 전달할 수 있다. 또한, 관제 서버(110)는 조명 기기(150)로부터의 정보 를 인터넷(130) 등을 통하여 수신할 수도 있다.
조명 제어기(120)는 조명 기기(150)의 조명 동작에 대한 제어를 담당하고, 이를 위하여 필요한 제어 정보 등을 [0041]
인터넷(130) 등을 통하여 제공할 수 있다. 조명 제어기(120)는 물리적인 장치가 아닌 소프트웨어(예를 들어, 애 플리케이션)의 형태로 구성될 수도 있으며, 스마트 제어기 등으로 칭할 수도 있다.
또한, 관제 서버(110)와 조명 제어기(120)는 별개의 장치로 구성될 수도 있고, 관제 서버(110)와 조명 제어기 [0042]
(120)가 통합된 하나의 장치로 구성될 수도 있다.
도 1의 예시에서는 관제 서버(110) 및 조명 제어기(120)가 조명 게이트웨이(140) 및 조명 기기(150)와 다른 네 [0043]
트워크 상에 위치하고, 인터넷(130)을 통하여 연결되는 것을 나타내지만, 본 개시의 범위가 이에 제한되는 것은 아니며, 관제 서버(110) 및 조명 제어기(120)가 조명 게이트웨이(140) 및 조명 기기(150)와 인터넷(130)을 통하 지 않고 직접 연결되는 경우도 포함한다.
각각의 조명 게이트웨이(140)는 하나 또는 복수의 조명 기기(150)에 대한 통신 경로 라우팅 등을 제공할 수 있 [0044]
다. 즉, 각각의 조명 게이트웨이(140)에 연결되는 조명 기기(150)의 개수는 서로 다를 수도 있고, 고정된 값으 로 주어지는 것도 아니다.
조명 기기(150)는 조명 게이트웨이(140)를 통하여 관제 서버(110) 및 조명 제어기(120)와 통신할 수 있다.
[0045]
조명 설치기(160)는 조명 기기(150)가 설치되는 현장에 위치하는 이동 가능한 단말 장치이며, 관제 서버(110), [0046]
조명 제어기(120), 조명 게이트웨이(140), 조명 기기(150)와 직접 또는 간접으로 통신할 수 있다.
본 개시에서는 N 개의 조명 기기(150_1, 150_2, ..., 150_N)가 단위 공간(예를 들어, 하나의 건물)에 설치되는 [0047]
것을 가정한다. 그러나, 본 개시의 범위가 이에 제한되는 것은 아니며, 단위 공간이 복수의 건물을 포함하는 구 역(예를 들어, 도로에 의해 구획되는 블록)으로 구성되거나, 단위 공간이 하나의 건물 내의 하나의 층으로 구성 되는 경우 등을 포함한다.
N 개의 조명 기기(150_1, 150_2, ..., 150_N)의 각각은 제조시에 결정되는 고유한 PID를 가진다.
[0048]
또한, N 개의 조명 기기(150_1, 150_2, ..., 150_N)의 각각에 대해서 LID가 할당될 수 있다. LID는 관제 서버 [0049]
(110)로부터 (또는 게이트웨이(140)를 통하여) 제공될 수 있다.
또한, N 개의 조명 기기(150_1, 150_2, ..., 150_N)의 각각이 조명 네트워크에 등록되는 경우, DID가 할당될 수 [0050]
있다. DID는 조명 네트워크 내의 조명 기기(150)를 식별하는 정보이며, 동적으로 할당될 수 있다. DID는 관제 서버(110)로부터 (또는 게이트웨이(140)를 통하여) 제공될 수 있다.
도 2는 본 개시에 따른 LID의 예시적인 포맷을 나타내는 도면이다.
[0051]
LID(200)는, 12 바이트 크기의 건물 위치 ID(Building LID, BLID) (210), 및 11 바이트 크기의 건물 내 위치 [0052]
ID(Intra Building LID, IBLID) (220)을 포함할 수 있다.
BLID(210)는 건물의 고유한 위치를 나타내는 식별정보이며, 국가코드 및 행정지역단위, 건물번호 및 내부건물번 [0053]
호 필드를 포함할 수 있다. 행정지역단위 필드는 시군구코드 및 도로명코드 서브필드를 포함할 수 있다. 건물번 호 필드는 본건, 부번 및 지하여부 서브필드를 포함할 수 있다. 내부 건물 번호는 하나의 건물 내에 여러 개의 내부 건물이 포함된 경우, 내부 건물에 대한 식별 정보를 포함할 수 있다. 이와 같이 구성되는 BLID(210)는 도 2의 예시에 제한되는 것은 아니며, 국가 주소 체계 또는 다른 체계에 따라서 건물을 고유하게 식별하는 정보로 서 구성될 수 있다.
IBLID(220)는 건물층, X좌표, Y좌표, Z좌표 필드를 포함할 수 있다. 건물층 필드는 건물 내에서 조명 기기가 위 [0054]
치한 층을 나타낼 수 있다. X좌표, Y좌표, Z좌표 필드는 소정의 기준점에 상대적인 조명 기기의 위치를 3차원 좌표계에 따라 나타낸 좌표값에 해당할 수 있다. 예를 들어, X 및 Y는 건물의 평면도의 0점을 기준으로 가로 및 세로 방향의 거리에 대응하고, Z는 높이에 대응할 수 있다.
특정 건물 내 설치되는 조명 기기들의 LID(200)에 있어서 BLID(210) 부분은 모두 동일하므로, BLID(210) 부분은 [0055]
관제 서버(110), 조명 제어기(120), 조명 게이트웨이(140), 조명 설치기(160)에 대해서만 설정되고, 각각의 조 명 기기(150)에는 IBLID(220)만 설정될 수도 있다. 이와 같이 LID(200)를 구성함으로써, LID 크기를 줄일 수 있 다.
도 3 및 도 4는 본 개시에 따른 조명 기기 맵 정보 및 위치 정보의 생성을 설명하기 위한 도면이다.
[0056]
도 3 및 도 4의 예시는, 관제 서버(110) 및/또는 조명 설치기(160)가 조명 기기의 LID를 설정할 수 있도록 하기 [0057]
위하여, 조명 기기 설계도를 입력받아서, 조명 기기에 대한 2차원 또는 3차원 맵 정보 및 조명 기기의 건물 내 위치 정보를 생성하는 방안을 나타낸다. 또한, 도 3 및 도 4의 예시는, 관제 서버(110) 및/또는 조명 설치기 (160)가 조명 기기 등록시 조명 기기의 LID에 기초하여 관제 서버(110)에서 맵 정보를 이용하여 조명 기기를 제 어 및 관리하기 위해서, 조명 기기 설계도를 입력받아서, 조명 기기에 대한 2차원 또는 3차원 맵 정보 및 조명 기기의 건물 내 위치 정보를 생성하는 방안을 나타낸다.
도 3의 예시에서 관제 서버(110)는 2차원 조명 기기 설계도(예를 들어, 조명 기기의 평면도 상의 배치 위치를 [0058]
나타내는 캐드 파일)을 입력받아, 조명 기기 2차원 맵 정보 및 건물 내 위치 정보를 생성할 수 있다.
즉, 실제로 조명 기기가 설치되지 않더라도 조명 기기가 설치될 수 있는 위치에 대한 건물 내 위치 정보를 생성 [0059]
하고, 해당 위치에 조명 기기가 실제로 설치되는 경우에 조명 기기의 건물 내 위치 정보를 확인하고, 조명 기기 의 위치가 변경되는 경우에 새로 변경된 위치에 해당하는 건물 내 위치 정보를 확인하는 등의 관리를 수행할 수 있다.
또한, 조명 설치기(160)는 관제 서버(110)와 마찬가지로 2차원 조명 기기 설계도를 입력받아, 조명 기기 2차원 [0060]
맵 정보 및 건물 내 위치 정보를 생성할 수 있다. 또는, 관제 서버(110)에서 생성한 조명 기기 2차원 맵 정보 및 건물 내 위치 정보를 전달받아서 이용 및 관리할 수도 있다.
이러한 2차원 맵 정보 및 건물 내 위치 정보에서, Z 좌표는 조명 기기의 위치가 바닥인 경우에는 0, 벽면인 경 [0061]
우에는 1, 천정인 경우에는 2 값으로 설정될 수 있다. 또는, 24 비트로 표현가능한 범위 내에서 층고를 다단으 로 나누고, 조명 기기의 설치 높이에 해당하는 Z 값을 할당할 수도 있다.
도 4의 예시에서 3차원 모델 생성기(410)는 2차원 조명 설계도(예를 들어, 조명 기기의 평면도 상의 배치 위치 [0062]
를 나타내는 캐드 파일)을 입력 받아, 3차원 조명 기기 설계도를 출력할 수 있다. 3차원 모델 생성기(410)는 2 차원 평면도 상의 조명 기기의 위치에 추가적으로 조명 기기의 높이 정보(즉, Z 좌표)를 입력받거나 결정하여 3 차원 모델을 생성할 수 있다.
조명 설치기(160)는 3차원 모델 생성기(410)로부터 3차원 조명 기기 설계도를 입력 받아, 조명 기기 3차원 맵 [0063]
정보 및 건물 내 위치 정보를 생성 및 관리할 수 있다.
3차원 모델 생성기(410)는 3차원 조명 기기 설계도를 생성하면서, 조명 기기에 관련된 건물 내 위치 정보를 생 [0064]
성할 수 있다. 따라서, 관제 서버(110)는 3차원 모델 생성기(410)로부터 건물 내 위치 정보를 입력받고, 이와 함께 2차원 조명 기기 설계도를 이용하여, 조명 기기에 대한 2차원 맵 정보 및 조명 기기에 대한 건물 내 위치
정보를 생성 및 관리할 수 있다.
도 5는 본 개시에 따른 조명 기기에 LID를 할당하는 예시를 설명하기 위한 도면이다.
[0065]
도 5의 예시에서 조명 게이트웨이(140)에는 복수의 조명 기기(150)가 연결될 수 있지만, 그 중에서 하나의 조명 [0066]
기기(150)가 새로운 위치에 최초로 설치되거나 고장난 조명 기기의 위치에 기존의 조명 기기를 대체하여 설치되 는 경우를 가정한다.
즉, 조명 기기(150)가 초기화 과정을 수행하면서 조명 설치기(160)로부터 LID를 할당받을 수 있으며, 구체적인 [0067]
동작에 대해서 이하에서 설명한다.
단계 S511에서 조명 기기(150)는 최초로 또는 공장 초기화되어 설치되는 경우에, 조명 게이트웨이(140)에게 자 [0068]
신의 PID를 포함하는 연결 요청 메시지를 보낼 수 있다. 이에 응답하여, 단계 S512에서 조명 게이트웨이(140)는 조명 기기(150)에게 동적으로 DID를 할당할 수 있다. 예를 들어, 조명 게이트웨이(140)는 연결 응답 메시지에 DID를 포함시켜서 조명 기기(150)에게 전송할 수 있다.
단계 S521에서 조명 기기(150)는 DID를 이용하여 조명 게이트웨이(140)에게 LID 할당 요청 메시지를 전송할 수 [0069]
있다. 단계 S522에서 조명 게이트웨이(140)는 조명 설치기(160)에게 LID 할당 요청 메시지를 전달할 수 있다.
LID 할당 요청 메시지에는 어떤 조명 기기가 LID 할당을 요청하는지를 나타내는 DID 정보가 포함될 수 있다.
단계 S531에서 조명 설치기(160)는 조명 게이트웨이(140)에게 조명 기기 식별 요청 메시지를 전송할 수 있다.
[0070]
조명 기기 식별 요청 메시지에는 조명 설치기(160)가 식별을 요청하는 조명 기기가 무엇인지를 나타내는 DID 정 보가 포함될 수 있다. 단계 S532에서 조명 게이트웨이(140)는 조명 기기 식별 요청 메시지를, 조명 설치기(16 0)가 전송한 메시지에 포함된 DID에 해당하는 조명 기기(150)에게 전달할 수 있다.
단계 S540에서 조명 기기(150)는 조명 기기 식별 요청 메시지에 응답하여, 자신을 식별할 수 있도록 알림을 표 [0071]
시할 수 있다. 예를 들어, 소정의 패턴에 따라 조명을 점멸하거나, 조명 기기에 부착된 알림 표시등을 점멸하는 등의 방식으로 알림을 표시할 수 있다. 또는, 조명과 함께 또는 별개로, 소리, 진동, 적외선 등의 다양한 신호 타입으로 알림을 표시할 수도 있다.
단계 S550에서 조명 설치기(160)는 조명 기기(150)의 알림을 확인하고, 알림을 표시하는 조명 기기(150)가 설치 [0072]
된 위치에 기초하여 LID를 결정할 수 있다.
예를 들어, 조명 설치기(160)는 설치자에 의해서 휴대되는 단말일 수 있고, 설치자가 시각, 청각, 촉각 등을 통 [0073]
하여 조명 기기(150)의 알림을 확인할 수 있다. 또는, 조명 설치기(160)는 빛, 소리, 적외선 등의 다양한 신호 를 검출하는 센서를 포함할 수 있고, 이러한 센서를 통하여 (즉, 인간의 개입 없이) 조명 기기(150)의 알림을 확인할 수도 있다.
단계 S561에서 조명 설치기(160)는 조명 기기(150)에 대해서 할당된 LID를 조명 게이트웨이(140)에게 전달할 수 [0074]
있다. 단계 S562에서 조명 게이트웨이(140)는 LID 할당 메시지를 조명 기기(150)에게 전달할 수 있다.
단계 S570에서 조명 기기(150)는 할당된 LID 정보를 저장할 수 있다. 예를 들어, 조명 기기(150)에 포함된 메모 [0075]
리(예를 들어, 플래시 메모리)에 LID 정보를 저장할 수 있다. 이후 조명 기기(150)가 재부팅되는 경우, 할당된 LID 및 DID를 이용하여 조명 게이트웨이(140)에 대한 연결 요청을 위해서 사용할 수도 있다.
단계 S581에서 조명 기기(150)는 LID를 할당받았음을 알리는 LID 통지 메시지를 조명 게이트웨이(140)에게 전송 [0076]
할 수 있다. 조명 게이트웨이(140)는 조명 기기(150)에 대한 DID 및 PID를 확보하고 있으므로, 해당 조명 기기 (150)가 할당받은 LID를 DID 및 PID와 매핑시켜 저장(예를 들어, 매핑 테이블을 업데이트)할 수 있다.
단계 S582에서 조명 게이트웨이(140)는 LID 통지 메시지를 관제 서버(110)에게 전달할 수 있다. 이에 따라, 관 [0077]
제 서버(110)는 조명 기기(150)에 대해서 할당된 LID를 확인하여 조명 기기 정보를 업데이트 및 관리(예를 들어, 조명 기기(150)의 PID, DID 및 LID의 매핑 테이블을 관리)할 수 있다.
또한, 조명 게이트웨이(140)는 중개 장치(예를 들어, 브로커) 등을 통하여 관제 서버(110)를 포함하는 서버에게 [0078]
조명 기기(150)에 할당된 LID 정보를 알려줄 수도 있다.
도 6은 본 개시에 따른 조명 기기에 LID를 할당하는 추가적인 예시를 설명하기 위한 도면이다.
[0079]
도 5의 예시와 달리, 도 6의 예시는 조명 기기(150)가 직접 조명 설치기(160)에게 정보를 전달할 수 있는 경우 [0080]
에 대한 것이다. 예를 들어, 조명 기기(150)와 조명 설치기(160)가 가시광 통신(Visible Light Communication,
VLC)를 지원할 수 있는 경우를 가정한다.
도 5의 예시에서 조명 설치기(160)은 조명 기기(150)로부터의 단순한 알림 신호만을 수신할 수 있지만, 이러한 [0081]
알림 신호에는 특정 데이터를 포함시키기는 어렵다. 도 6의 예시에서는 조명 기기(150)가 조명 설치기(160)에게 특정 데이터를 전달할 수 있는 것을 가정한다.
도 6의 예시에서 조명 게이트웨이(140)에는 복수의 조명 기기(150)가 연결될 수 있지만, 그 중에서 하나의 조 [0082]
명 기기(150)가 새로운 위치에 최초로 설치되거나 고장난 조명 기기의 위치에 기존의 조명 기기를 대체하여 설 치되는 경우를 가정한다.
즉, 조명 기기(150)가 초기화 과정을 수행하면서 조명 설치기(160)로부터 LID를 할당받을 수 있으며, 구체적인 [0083]
동작에 대해서 이하에서 설명한다.
도 6의 예시에서는 조명 기기(150)가 조명 게이트웨이(160)에 대해서 연결 요청 메시지를 보내고 이에 응답하여 [0084]
연결 응답 메시지를 수신하여, DID가 없는 조명 기기는 DID를 할당받고, 조명 게이트웨이(160)와 연결을 확립하 는 과정은, 단계 S610 내지 단계 S631이 수행되기 이전에 또는 병렬적으로 수행될 수 있다.
단계 S610에서 조명 기기(150)가 최초로 또는 공장 초기화되어 설치되는 경우에, 조명 기기(150)는 LID 값을 가 [0085]
지고 있지 않으므로(또는 LID의 초기 값으로 디폴트 값(예를 들어, 0 값)을 가지고 있으므로), PID 정보를 VLC 등의 방식으로 전송할 수 있다. 이러한 PID 정보는 조명 설치기(160)에 의해서 수신될 수 있다.
단계 S620에서 조명 설치기(160)는, PID를 전송한 조명 기기(150)의 위치를 확인하고 그 위치에 대응하는 LID [0086]
정보를 결정할 수 있다. 예를 들어, 조명 설치기(160)는 조명 기기(150)의 위치를 맵 정보에서 확인하고, 맵 정 보 상에서 특정 위치를 선택하여 해당 특정 위치에 대응하는 LID를 결정할 수 있다.
단계 S631에서 조명 설치기(160)는 PID 및 LID 정보를 조명 게이트웨이(140)에게 전송할 수 있다.
[0087]
단계 S632에서 조명 게이트웨이(140)는 수신된 PID 정보에 해당하는 조명 기기(150)를 결정하고, 결정된 조명 [0088]
기기(150)에게 LID 정보를 전달할 수 있다. 여기서, 조명 게이트웨이(140)는 수신된 PID에 기초하여 조명 기기 관리 테이블에서 해당 PID 값을 가지는 조명 기기(150)를 검색하여 찾아 낼 수 있다. 또한, 검색한 PID에 대응 하는 DID를 가지는 조명 기기(150)를 특정하여 LID를 전달할 수도 있다.
단계 S640에서 조명 기기(150)는 수신한 LID 정보를 저장할 수 있다. 예를 들어, 조명 기기(150)에 포함된 메모 [0089]
리(예를 들어, 플래시 메모리)에 LID 정보를 저장할 수 있다.
단계 S650에서 조명 기기(150)가 LID를 할당받은 후에는, 유효한 LID 값을 가지고 있는 상태이므로, LID 정보를 [0090]
VLC 등의 방식으로 전송할 수 있다. 조명 설치기(160)는 조명 기기(150)로부터 LID 정보를 수신하므로, 해당 조 명 기기(150)에게 LID를 할당할 필요가 없음을 알 수 있다.
단계 S661에서 조명 기기(150)는 LID를 할당받았음을 알리는 LID 통지 메시지를 조명 게이트웨이(140)에게 전송 [0091]
할 수 있다. 조명 게이트웨이(140)는 조명 기기(150)에 대한 DID 및 PID를 확보하고 있으므로, 해당 조명 기기 (150)가 할당받은 LID를 DID 및 PID와 매핑시켜 저장(예를 들어, 매핑 테이블을 업데이트)할 수 있다.
단계 S662에서 조명 게이트웨이(140)는 LID 통지 메시지를 관제 서버(110)에게 전달할 수 있다. 이에 따라, 관 [0092]
제 서버(110)는 조명 기기(150)에 대해서 할당된 LID를 확인하여 조명 기기 정보를 업데이트 및 관리(예를 들어, 조명 기기(150)의 PID, DID 및 LID의 매핑 테이블을 관리)할 수 있다.
또한, 조명 게이트웨이(140)는 중개 장치(예를 들어, 브로커) 등을 통하여 관제 서버(110)를 포함하는 서버에게 [0093]
조명 기기(150)에 할당된 LID 정보를 알려줄 수도 있다.
도 7은 본 개시에 따른 조명 기기의 동작을 설명하기 위한 흐름도이다.
[0094]
도 7 예시에서는, 조명 기기가 새로운 위치에 최초로 설치되거나 고장난 조명 기기의 위치에 기존의 조명 기기 [0095]
를 대체하여 설치되는 경우에 LID를 할당받는 과정을 나타낸다.
단계 S710에서 조명 기기는 자신의 PID, DID 및 LID를 포함하는 연결 요청 메시지를 조명 게이트웨이로 전송할 [0096]
수 있다. 여기서, 조명 기기가 최초로 또는 공장 초기화되어 설치되는 경우에는 유효하지 않은 LID를 가지고 있 을 수 있다. 예를 들어, 유효하지 않은 LID의 값은, 디폴트 값으로서 0 값으로 설정될 수 있다. 만약 조명이 DID 및/또는 LID를 할당받아서 저장한 후에, 재부팅되거나 전원이 꺼졌다 켜지는 경우에는, 기존에 저장된 DID 및/또는 LID를 포함하는 연결 요청 메시지를 전송할 수도 있다.
단계 S720에서 조명 기기는 조명 게이트웨이로부터 연결 응답 메시지를 수신할 수 있다. 만약 조명 기기가 유효 [0097]
한 LID를 조명 게이트웨이로 전송한 경우에는, 후속하는 단계를 수행할 필요 없이 일반적인 조명 제어에 따른 동작을 수행할 수 있다. 한편, 조명 기기가 DID를 가지고 있지 않은 경우에는 연결 응답 메시지를 통하여 DID를 수신할 수도 있다.
도 7의 예시에서는 조명 기기가 유효하지 않은 LID를 조명 게이트웨이로 전송한 경우를 가정한다. 이 경우, 단 [0098]
계 S730에서 조명 기기는 연결 응답 메시지에 조명 설치기의 식별자가 포함되어 있는지 여부를 결정할 수 있다.
단계 S730의 결과 조명 설치기의 식별자가 연결 응답 메시지에 포함되어 있지 않은 경우에는, 조명 기기의 설치 [0099]
위치 주변에 조명 설치기가 존재하지 않는다는 것을 의미하므로, 조명 설치기를 통한 LID 할당은 수행될 수 없 다. 이 경우, 단계 S740에서 조명 기기는 조명 게이트웨이 또는 관제 서버로부터 LID 할당 정보를 수신할 수 있 다. 이와 같이 LID를 할당받은 조명 기기는 단계 S790에서 자신이 LID를 할당받았음을 알리는 LID 통지 메시지 를 조명 게이트웨이를 통하여 전송할 수 있다.
단계 S730의 결과 조명 설치기의 식별자가 연결 응답 메시지에 포함되어 있는 경우에는, 조명 기기의 설치 위치 [0100]
주변에 조명 설치기가 존재한다는 것을 의미하므로, 조명 설치기를 통한 LID 할당이 수행될 수 있다.
단계 S750에서 조명 기기는 조명 설치기와 직접 통신 가능한지 여부를 결정할 수 있다. 예를 들어, 조명 기기가 [0101]
VLC 신호를 전송할 수 있고, 조명 설치기가 VLC 신호를 수신가능한 경우에는 직접 통신이 가능한 것으로 결정할 수 있다. 그렇지 않은 경우, 직접 통신이 불가능한 것으로 결정할 수 있다.
단계 S750의 결과 직접 통신이 불가능한 경우에는, 조명 기기는 단계 S760에서 알림 표시를 수행할 수 있다. 예 [0102]
를 들어, 도 5의 단계 S521 내지 S562의 과정을 수행할 수 있으며, 중복되는 사항은 설명을 생략한다.
단계 S750의 결과 직접 통신이 가능한 경우에는, 조명 기기는 단계 S770에서 PID 전송을 수행할 수 있다. 예를 [0103]
들어, 조명 기기는 VLC 방식으로 PID를 전송하는 도 6의 단계 S610 내지 S632의 과정을 수행할 수 있으며, 중복 되는 사항은 설명을 생략한다.
단계 S780에서 조명 기기는 알림 표시 방식 또는 직접 통신 방식을 통하여 유효한 LID를 할당받았는지를 결정할 [0104]
수 있다. 만약 LID를 할당받지 못한 경우에는 단계 S750으로 돌아가서, 유효한 LID를 할당받을 때까지 단계 S760 또는 S770을 반복 수행할 수 있다.
단계 S780에서 유효한 LID를 할당받은 것으로 결정하면, 단계 S790에서 조명 기기는 LID 통지 메시지를 게이트 [0105]
웨이를 통하여 관제 서버 등으로 전송할 수 있다.
도 8은 본 개시에 따른 조명 게이트웨이의 동작을 설명하기 위한 흐름도이다.
[0106]
도 8 예시에서는, 조명 기기가 새로운 위치에 최초로 설치되거나 고장난 조명 기기의 위치에 기존의 조명 기기 [0107]
를 대체하여 설치되는 경우에 LID를 할당받는 과정을 나타낸다.
단계 S810에서 조명 게이트웨이는 조명 기기로부터 연결 요청 메시지를 수신할 수 있다.
[0108]
단계 S820에서 조명 게이트웨이는 연결 요청 메시지에 유효한 LID가 포함되어 있는지 결정할 수 있다. 만약 유 [0109]
효한 LID가 포함된 경우에는, 단계 S830에서 연결 응답 메시지를 조명 기기에게 전송하고, 이에 따라 조명 기기 는 조명 게이트웨이에 연결되어(필요한 경우에는 연결 응답 메시지를 통해 DID를 할당받아) 동작할 수 있다.
단계 S820의 결과 유효한 LID를 포함하지 않은 경우, 단계 S840에서 조명 게이트웨이는 조명 기기의 주변에 조 [0110]
명 설치기가 존재하는지 여부를 결정할 수 있다. 만약 조명 설치기가 존재하지 않는 경우에는, 조명 설치기를 통한 LID 할당은 수행될 수 없으므로, 단계 S850에서 조명 게이트웨이가 직접 또는 관제 서버에서 LID를 등록하 는 과정이 수행될 수 있다.
단계 S840의 결과 조명 설치기가 존재하는 경우에는, 단계 S860에서 조명 게이트웨이는 조명 설치기 식별자를 [0111]
포함하는 연결 응답 메시지를 조명 기기에게 전송할 수 있다.
이후, 조명 게이트웨이는 조명 기기 및 조명 설치기의 사이에서, 도 5의 단계 S521 내지 S562의 과정을 수행하 [0112]
거나, 도 6의 단계 S610 내지 S632의 과정을 수행할 수 있으며, 중복되는 사항은 설명을 생략한다.
단계 S870에서 조명 게이트웨이는 조명 설치기에 의해서 할당된 LID를 조명 기기에게 전달할 수 있다.
[0113]
단계 S880에서 조명 게이트웨이는 조명 기기에 대한 PID, DID, LID 정보를 획득하였으므로, 이에 따라 매핑 테 [0114]
이블을 업데이트 및 관리할 수 있다.
단계 S890에서 조명 게이트웨이는 조명 기기로부터 수신된 LID 통지 메시지를 관리 서버 등으로 전달할 수 [0115]
있다.
전술한 본 개시의 다양한 예시들에 따르면, 조명 기기를 설치하거나 유지 보수할 경우에, 조명 기기의 위치에 [0116]
대응하는 LID를 설정할 수 있다. 또한, 조명 기기의 LID와 각각의 조명 기기가 유일하게 가지는 PID를 이용하여, 조명 기기의 DID를 동적으로 할당할 수 있다. 이와 같이 동적으로 할당된 DID를 이용하여 해당 조명 을 제어할 수 있으므로, 조명을 새롭게 설치할 때 조명 설치기 또는 조명 관제 서버에서 조명의 LID만 업데이트 함으로써, 간단하고 효율적으로 조명 기기를 제어할 수 있다. 이에 따라, 조명 기기 설치시 수작업으로 LID를 할당하는 번거로움 또는 부정확성의 문제를 해결할 수 있으며, 조명 기기의 DID 및 LID를 수작업으로 매핑시키 는 번거로움 또는 부정확성의 문제를 해결할 수 있다. 또한, 조명 기기 유지 보수의 경우에도, 교체되는 조명 기기에 대한 조명 설정 정보를 정적으로 할당하는 것이 아니라, 조명 기기를 공장 초기화시켜 설치함으로써 자 동으로 간단하게 LID를 할당할 수 있으므로, 고장난 조명 기기에 대한 조명 설정 정보를 그대로 상속받아 제어 할 수 있다.
본 개시의 예시적인 방법들은 설명의 명확성을 위해서 동작의 시리즈로 표현되어 있지만, 이는 단계가 수행되는 [0117]
순서를 제한하기 위한 것은 아니며, 필요한 경우에는 각각의 단계가 동시에 또는 상이한 순서로 수행될 수도 있 다. 본 개시에 따른 방법을 구현하기 위해서, 예시하는 단계에 추가적으로 다른 단계를 포함하거나, 일부의 단 계를 제외하고 나머지 단계를 포함하거나, 또는 일부의 단계를 제외하고 추가적인 다른 단계를 포함할 수도 있 다.
본 개시의 다양한 실시 예는 모든 가능한 조합을 나열한 것이 아니고 본 개시의 대표적인 양상을 설명하기 위한 [0118]
것이며, 다양한 실시 예에서 설명하는 사항들은 독립적으로 적용되거나 또는 둘 이상의 조합으로 적용될 수도 있다.
또한, 본 개시의 다양한 실시 예는 하드웨어, 펌웨어(firmware), 소프트웨어, 또는 그들의 결합 등에 의해 구현 [0119]
될 수 있다. 하드웨어에 의한 구현의 경우, 하나 또는 그 이상의 ASICs(Application Specific Integrated Circuits), DSPs(Digital Signal Processors), DSPDs(Digital Signal Processing Devices), PLDs(Programmable Logic Devices), FPGAs(Field Programmable Gate Arrays), 범용 프로세서(general processor), 컨트롤러, 마이크로 컨트롤러, 마이크로 프로세서 등에 의해 구현될 수 있다.
본 개시의 범위는 다양한 실시 예의 방법에 따른 동작이 장치 또는 컴퓨터 상에서 실행되도록 하는 소프트웨어 [0120]
또는 머신-실행가능한 명령들(예를 들어, 운영체제, 애플리케이션, 펌웨어(firmware), 프로그램 등), 및 이러한 소프트웨어 또는 명령 등이 저장되어 장치 또는 컴퓨터 상에서 실행 가능한 비-일시적 컴퓨터-판독가능 매체 (non-transitory computer-readable medium)를 포함한다.
부호의 설명 100 조명 네트워크 [0121]
110 관제 서버 120 조명 제어기 130 인터넷
140 조명 게이트웨이 150 조명 기기 160 조명 설치기 200 위치 식별정보 210 건물 위치 ID 220 건물 내 위치 ID 410 3차원 모델 생성기
도면 도면1
도면2
도면3
도면4
도면5
도면6
도면7
도면8
