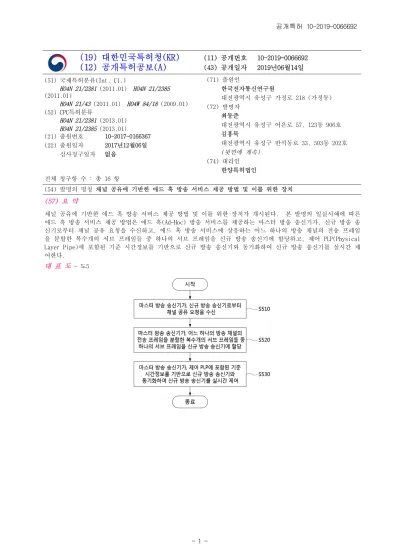

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2019-0066692 (43) 공개일자 2019년06월14일 (51) 국제특허분류(Int. Cl.)

H04N 21/2381 (2011.01) H04N 21/2385 (2011.01)

H04N 21/43 (2011.01) H04W 84/18 (2009.01) (52) CPC특허분류

H04N 21/2381 (2013.01) H04N 21/2385 (2013.01)

(21) 출원번호 10-2017-0166367 (22) 출원일자 2017년12월06일 심사청구일자 없음

(71) 출원인

한국전자통신연구원

대전광역시 유성구 가정로 218 (가정동) (72) 발명자

최동준

대전광역시 유성구 어은로 57, 123동 906호 김흥묵

대전광역시 유성구 반석동로 33, 503동 202호 (뒷면에 계속)

(74) 대리인 한양특허법인 전체 청구항 수 : 총 16 항

(54) 발명의 명칭 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법 및 이를 위한 장치 (57) 요 약

채널 공유에 기반한 애드 혹 방송 서비스 제공 방법 및 이를 위한 장치가 개시된다. 본 발명의 일실시예에 따른 애드 혹 방송 서비스 제공 방법은 애드 혹(Ad-Hoc) 방송 서비스를 제공하는 마스터 방송 송신기가, 신규 방송 송 신기로부터 채널 공유 요청을 수신하고, 애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프레임 을 분할한 복수개의 서브 프레임들 중 하나의 서브 프레임을 신규 방송 송신기에 할당하고, 제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 신규 방송 송신기와 동기화하여 신규 방송 송신기를 실시간 제 어한다.

대 표 도 - 도5

(2)

(52) CPC특허분류

H04N 21/4305 (2013.01) H04W 84/18 (2013.01) (72) 발명자

박성익

대전광역시 유성구 가정로 43, 110동 1203호 정준영

대전광역시 유성구 배울1로 13, 207동 1304호

조용성

대전광역시 중구 계백로1686번길 16, 101동 904호

이 발명을 지원한 국가연구개발사업 과제고유번호 2016-0-00106 부처명 미래창조과학부

연구관리전문기관 정보통신기술진흥센터(IITP) 연구사업명 ETRI연구개발지원사업

연구과제명 광 IP 네트워크 기반 스마트 미디어 양방향 연동을 위한 RF-signal over IP 기술 개발 기 여 율 1/1

주관기관 한국전자통신연구원 연구기간 2017.01.01 ~ 2017.12.31

(3)

명 세 서 청구범위 청구항 1

애드 혹(Ad-Hoc) 방송 서비스를 제공하는 마스터 방송 송신기가, 신규 방송 송신기로부터 채널 공유 요청을 수 신하는 단계;

상기 마스터 방송 송신기가, 상기 애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프레임을 분 할한 복수개의 서브 프레임들 중 하나의 서브 프레임을 상기 신규 방송 송신기에 할당하는 단계; 및

상기 마스터 방송 송신기가, 제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 상기 신규 방 송 송신기와 동기화하여 상기 신규 방송 송신기를 실시간 제어하는 단계

를 포함하는 것을 특징으로 하는 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법.

청구항 2

청구항 1에 있어서, 상기 할당하는 단계는

상기 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩(Bootstrap)과 프리앰블(Preamble)을 상기 신 규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공하는 단계; 및

상기 전송 프레임이 DVB - T2 프레임에 상응하는 경우, P1 심볼과 P2 심볼을 상기 신규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공하는 단계를 포함하는 것을 특징으로 하는 채널 공유에 기 반한 애드 혹 방송 서비스 제공 방법.

청구항 3

청구항 2에 있어서,

상기 애드 혹 방송 서비스 제공 방법은

상기 마스터 방송 송신기에 상응하는 서브 프레임 내에 상기 제어 PLP를 구성하되, 상기 P2 심볼의 Common PLP 에 상기 제어 PLP를 수용 가능한 경우에는 상기 Common PLP를 상기 제어 PLP로 사용하는 단계를 더 포함하는 것 을 특징으로 하는 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법.

청구항 4

청구항 1에 있어서, 상기 기준 시간정보는

상기 마스터 방송 송신기 내의 기준 클록 카운터 값을 이용하여 설정되는 것을 특징으로 하는 채널 공유에 기반 한 애드 혹 방송 서비스 제공 방법.

청구항 5

청구항 2에 있어서, 상기 기준 시간정보는

상기 전송 프레임이 상기 ATSC 3.0 프레임에 상응하는 경우에는 상기 부트스트랩의 송신 시점 또는 상기 부트스 트랩의 송신 시점으로부터 기설정된 지연시간을 적용한 시점에 상응하고, 상기 전송 프레임이 상기 DVB - T2 프 레임에 상응하는 경우에는 상기 P1 심볼의 송신 시점에 상응하는 것을 특징으로 하는 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법.

(4)

청구항 6

청구항 4에 있어서, 상기 제어하는 단계는

상기 신규 방송 송신기가 내부 시간정보를 상기 기준 시간정보에 상응하게 보정할 수 있도록 상기 제어 PLP를 이용하여 상기 신규 방송 송신기에게 상기 기준 시간정보를 전송하는 것을 특징으로 하는 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법.

청구항 7

청구항 1에 있어서,

상기 복수개의 서브 프레임들은

시간 분할 다중 접속방식(Time Division Multiple Access) 및 주파수 분할 다중 접속방식(Frequency Division Multiple Access) 중 어느 하나의 방식을 이용하여 분할되는 것을 특징으로 하는 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법.

청구항 8

청구항 2에 있어서,

상기 복수개의 서브 프레임들은

상기 전송 프레임이 상기 DVB - T2 프레임에 상응하는 경우, 적어도 하나의 데이터 심볼에 상응하는 것을 특징 으로 하는 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법.

청구항 9

애드 혹(Ad-Hoc) 방송 서비스를 제공하기 위한 신규 방송 송신기로부터 채널 공유 요청을 수신하고, 상기 애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프레임을 분할한 복수개의 서브 프레임들 중 하나의 서브 프레임을 상기 신규 방송 송신기에 할당하고, 제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 상기 신규 방송 송신기와 동기화하여 상기 신규 방송 송신기를 실시간 제어하는 프로세서; 및

상기 기준 시간정보 및 상기 어느 하나의 방송 채널의 공유를 위한 제어정보 중 적어도 하나를 저장하는 메모리 를 포함하는 것을 특징으로 하는 방송 송신기.

청구항 10

청구항 9에 있어서, 상기 프로세서는

상기 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩(Bootstrap)과 프리앰블(Preamble)을 상기 신 규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공하고, 상기 전송 프레임이 DVB - T2 프레임에 상응하는 경우, P1 심볼과 P2 심볼을 상기 신규 방송 송신기로 전송하여 상기 서브 프레임에 상 응하는 대역 할당 정보를 제공하는 것을 특징으로 하는 방송 송신기.

청구항 11

청구항 10에 있어서, 상기 프로세서는

상기 방송 송신기에 상응하는 서브 프레임 내에 상기 제어 PLP를 구성하되, 상기 P2 심볼의 Common PLP에 상기 제어 PLP를 수용 가능한 경우에는 상기 Common PLP를 상기 제어 PLP로 사용하는 것을 특징으로 하는 방송 송신 기.

청구항 12

(5)

청구항 9에 있어서, 상기 기준 시간 정보는

상기 방송 송신기 내의 기준 클록 카운터 값을 이용하여 설정되는 것을 특징으로 하는 방송 송신기.

청구항 13

청구항 10에 있어서, 상기 기준 시간정보는

상기 전송 프레임이 상기 ATSC 3.0 프레임에 상응하는 경우에는 상기 부트스트랩의 송신 시점 또는 상기 부트스 트랩의 송신 시점으로부터 기설정된 지연시간을 적용한 시점에 상응하고, 상기 전송 프레임이 상기 DVB - T2 프 레임에 상응하는 경우에는 상기 P1 심볼의 송신 시점에 상응하는 것을 특징으로 하는 방송 송신기.

청구항 14

청구항 12에 있어서, 상기 프로세서는

상기 신규 방송 송신기가 내부 시간정보를 상기 기준 시간정보에 상응하게 보정할 수 있도록 상기 제어 PLP를 이용하여 상기 신규 방송 송신기에게 상기 기준 시간정보를 전송하는 것을 특징으로 하는 방송 송신기.

청구항 15

청구항 9에 있어서,

상기 복수개의 서브 프레임들은

시간 분할 다중 접속방식(Time Division Multiple Access) 및 주파수 분할 다중 접속방식(Frequency Division Multiple Access) 중 어느 하나의 방식을 이용하여 분할되는 것을 특징으로 하는 방송 송신기.

청구항 16

청구항 10에 있어서,

상기 복수개의 서브 프레임들은

상기 전송 프레임이 상기 DVB - T2 프레임에 상응하는 경우, 적어도 하나의 데이터 심볼에 상응하는 것을 특징 으로 하는 방송 송신기.

발명의 설명 기 술 분 야

본 발명은 하나의 채널을 공유하여 애드 혹 방송 서비스를 제공하는 기술에 관한 것으로, 특히 차세대 지상파 [0001]

방송 표준 규격으로 채택된 ATSC 3.0 또는 DVB-T2를 기반으로 동일 지역에서 하나의 방송 주파수 채널을 공유하 여 다수의 애드 혹 방송망을 구축할 수 있는 기술에 관한 것이다.

배 경 기 술

최근 인터넷의 등장과 발전으로 개인이 중심이 되어 원하는 콘텐츠를 제작하고 공유하는 것이 빠르게 증가하고 [0002]

있다. 또한, 방송용 동영상의 제작, 편집, 공유 등의 기술이 발전함에 따라 개인 정보를 공유하는 방식도 텍스 트 중심에서 동영상과 같은 미디어를 다양한 형태로 가공하여 제공하는 1인 미디어 방식으로 확산되고 있다. 특 히, 구글 유투브나 국내 아프리카 TV에서는 다중 채널 네트워크(Multi-Channel Network, MCN)라는 플랫폼을 구 축하여 1인 미디어에 대한 잠재고객 확보, 콘텐츠 편성, 크리에이터 공동작업, 디지털 권한 관리, 수익 창출 및 판매 등의 서비스를 제공한다.

현재 이러한 1인 미디어에 대한 서비스 제공은 유선망을 기반으로 이루어지고 있으나, 최근 무선방송망을 통한 [0003]

(6)

서비스에 대한 관심이 증대되고 있다. 기존 지상파 등의 무선망을 이용한 방송망의 주요 특징 중 하나는 서비스 를 제공하고자 하는 하나의 콘텐츠를 넓은 지역에 있는 많은 사람들이 동시에 시청하도록 하는 것이다. 이를 위 해, 무선망을 기반으로 한 방송사업자는 서비스를 제공하는 지역에서 특정 주파수 대역에 대한 전파 송신 허가 를 취득하여야 하며, 타 사업자의 주파수 대역으로 간섭을 주지 않도록 방송망을 설계하고 관리하여야 한다. 그 러나, 최근 유선망을 기반으로 하는 1인 방송서비스가 활성화되기 시작하면서, 전통적인 무선망 방송서비스와는 다른 형태의 애드 혹(Ad-Hoc) 방송서비스에 대한 필요성이 제기되고 있다.

애드 혹 방송서비스는 이벤트 및 방송망 구축이 어려운 소규모의 일정지역에 한시적으로 방송망을 구축하여 방 [0004]

송서비스를 제공하는 것이다. 따라서 장시간 구축되는 기존의 방송망과는 다르게 단기간 동안 해당 주파수의 사 용을 위한 할당 및 회수가 신속하게 이루어져야 하며, 주파수의 할당 및 회수 과정에서 서비스되고 있는 방송망 과 신규로 구성되는 방송망간의 간섭 회피가 자동적으로 이루어져야 한다. 또한, 서비스 범위의 확정을 위하여 좁은 서비스 범위의 애드 혹 방송망들을 상호간에 연동할 수 있어야 한다.

선행기술문헌 특허문헌

(특허문헌 0001) 미국 공개 특허 US2016/0241610, 2016년 8월 18일 공개(명칭: ADHOC GROUP CALL [0005]

COMMUNICATIONS OVER EVOLVED MULTIMEDIA BROADCAST MULTICAST SERVICE)

발명의 내용 해결하려는 과제

본 발명의 목적은 지상파 방송 송신기의 호환성을 고려하여 차세대 지상파 방송 표준을 기반으로 한시적으로 소 [0006]

규모의 일정지역에 애드 혹 방송망을 구축하여 방송 서비스를 제공하는 것이다.

또한, 본 발명의 목적은 하나의 방송 채널을 통하여 다수의 애드 혹 방송망을 구성함으로써 다양한 형태의 1인 [0007]

미디어 인프라를 가능하게 하고, 신규 서비스의 출현 및 관련 방송 시장을 활성화시키는 것이다.

과제의 해결 수단

상기한 목적을 달성하기 위한 본 발명에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법은 애드 혹 [0008]

(AdHoc) 방송 서비스를 제공하는 마스터 방송 송신기가, 신규 방송 송신기로부터 채널 공유 요청을 수신하는 단 계; 상기 마스터 방송 송신기가, 상기 애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프레임을 분할한 복수개의 서브 프레임들 중 하나의 서브 프레임을 상기 신규 방송 송신기에 할당하는 단계; 및 상기 마 스터 방송 송신기가, 제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 상기 신규 방송 송신 기와 동기화하여 상기 신규 방송 송신기를 실시간 제어하는 단계를 포함한다.

이 때, 할당하는 단계는 상기 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩(Bootstrap)과 프리 [0009]

앰블(Preamble)을 상기 신규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공하는 단계; 및 상기 전송 프레임이 DVB - T2 프레임에 상응하는 경우, P1 심볼과 P2 심볼을 상기 신규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공하는 단계를 포함할 수 있다.

이 때, 애드 혹 방송 서비스 제공 방법은 상기 마스터 방송 송신기에 상응하는 서브 프레임 내에 상기 제어 PLP [0010]

를 구성하되, 상기 P2 심볼의 Common PLP에 상기 제어 PLP를 수용 가능한 경우에는 상기 Common PLP를 상기 제 어 PLP로 사용하는 단계를 더 포함할 수 있다.

이 때, 기준 시간정보는 상기 마스터 방송 송신기 내의 기준 클록 카운터 값을 이용하여 설정될 수 있다.

[0011]

이 때, 기준 시간정보는 상기 전송 프레임이 상기 ATSC 3.0 프레임에 상응하는 경우에는 상기 부트스트랩의 송 [0012]

신 시점 또는 상기 부트스트랩의 송신 시점으로부터 기설정된 지연시간을 적용한 시점에 상응하고, 상기 전송 프레임이 상기 DVB - T2 프레임에 상응하는 경우에는 상기 P1 심볼의 송신 시점에 상응할 수 있다.

이 때, 제어하는 단계는 상기 신규 방송 송신기가 내부 시간정보를 상기 기준 시간정보에 상응하게 보정할 수 [0013]

있도록 상기 제어 PLP를 이용하여 상기 신규 방송 송신기에게 상기 기준 시간정보를 전송할 수 있다.

(7)

이 때, 복수개의 서브 프레임들은 시간 분할 다중 접속방식(Time Division Multiple Access) 및 주파수 분할 다 [0014]

중 접속방식(Frequency Division Multiple Access) 중 어느 하나의 방식을 이용하여 분할될 수 있다.

이 때, 복수개의 서브 프레임들은 상기 전송 프레임이 상기 DVB - T2 프레임에 상응하는 경우, 적어도 하나의 [0015]

데이터 심볼에 상응할 수 있다.

또한, 본 발명의 일실시예에 따른 방송 송신기는, 애드 혹(AdHoc) 방송 서비스를 제공하기 위한 신규 방송 송신 [0016]

기로부터 채널 공유 요청을 수신하고, 상기 애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프 레임을 분할한 복수개의 서브 프레임들 중 하나의 서브 프레임을 상기 신규 방송 송신기에 할당하고, 제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 상기 신규 방송 송신기와 동기화하여 상기 신규 방송 송신기를 실시간 제어하는 프로세서; 및 상기 기준 시간정보 및 상기 어느 하나의 방송 채널의 공유를 위 한 제어정보 중 적어도 하나를 저장하는 메모리를 포함한다.

이 때, 프로세서는 상기 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩(Bootstrap)과 프리앰블 [0017]

(Preamble)을 상기 신규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공하고, 상 기 전송 프레임이 DVB - T2 프레임에 상응하는 경우, P1 심볼과 P2 심볼을 상기 신규 방송 송신기로 전송하여 상기 서브 프레임에 상응하는 대역 할당 정보를 제공할 수 있다.

이 때, 프로세서는 상기 방송 송신기에 상응하는 서브 프레임 내에 상기 제어 PLP를 구성하되, 상기 P2 심볼의 [0018]

Common PLP에 상기 제어 PLP를 수용 가능한 경우에는 상기 Common PLP를 상기 제어 PLP로 사용할 수 있다.

이 때, 기준 시간 정보는 상기 마스터 방송 송신기 내의 기준 클록 카운터 값을 이용하여 설정될 수 있다.

[0019]

이 때, 기준 시간정보는 상기 전송 프레임이 상기 ATSC 3.0 프레임에 상응하는 경우에는 상기 부트스트랩의 송 [0020]

신 시점 또는 상기 부트스트랩의 송신 시점으로부터 기설정된 지연시간을 적용한 시점에 상응하고, 상기 전송 프레임이 상기 DVB - T2 프레임에 상응하는 경우에는 상기 P1 심볼의 송신 시점에 상응할 수 있다.

이 때, 프로세서는 상기 신규 방송 송신기가 내부 시간정보를 상기 기준 시간정보에 상응하게 보정할 수 있도록 [0021]

상기 제어 PLP를 이용하여 상기 신규 방송 송신기에게 상기 기준 시간정보를 전송할 수 있다.

이 때, 복수개의 서브 프레임들은 시간 분할 다중 접속방식(Time Division Multiple Access) 및 주파수 분할 다 [0022]

중 접속방식(Frequency Division Multiple Access) 중 어느 하나의 방식을 이용하여 분할될 수 있다.

이 때, 복수개의 서브 프레임들은 상기 전송 프레임이 상기 DVB - T2 프레임에 상응하는 경우, 적어도 하나의 [0023]

데이터 심볼에 상응할 수 있다.

발명의 효과

본 발명에 따르면, 지상파 방송 송신기의 호환성을 고려하여 차세대 지상파 방송 표준을 기반으로 한시적으로 [0024]

소규모의 일정지역에 애드 혹 방송망을 구축하여 방송 서비스를 제공할 수 있다.

또한, 본 발명은 하나의 방송 채널을 통하여 다수의 애드 혹 방송망을 구성함으로써 다양한 형태의 1인 미디어 [0025]

인프라를 가능하게 하고, 신규 서비스의 출현 및 관련 방송 시장을 활성화시킬 수 있다.

도면의 간단한 설명

도 1 내지 도 3은 애드 혹 방송 서비스의 일 예를 나타낸 도면이다.

[0026]

도 4는 본 발명에 따라 애드 혹 방송망과 애드 폭 통신망을 연동한 애드 혹 방송 서비스 시스템의 일 예를 나타 낸 도면이다.

도 5는 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법을 나타낸 동작흐름도이 다.

도 6은 본 발명에 따른 ATSC 3.0 프레임 구조의 일 예를 나타낸 도면이다.

도 7는 본 발명에 따라 시간 분할 다중 접속방식에 상응하게 ATSC 3.0 프레임을 분할한 일 예를 나타낸 도면이 다.

도 8은 본 발명에 따라 주파수 분할 다중 접속방식에 상응하게 ATSC 3.0 프레임을 분할한 일 예를 나타낸 도면 이다.

(8)

도 9는 본 발명에 따른 ATSC 3.0 프레임에서의 제어 PLP와 기준 시간정보의 일 예를 나타낸 도면이다.

도 10은 본 발명에 따른 DVB - T2 프레임 구조의 일 예를 나타낸 도면이다.

도 11은 본 발명에 따라 시간 분할 다중 접속방식에 상응하게 DVB - T2 프레임을 분할한 일 예를 나타낸 도면이 다.

도 12는 본 발명에 따라 주파수 분할 다중 접속방식에 상응하게 DVB - T2 프레임을 분할한 일 예를 나타낸 도면 이다.

도 13은 본 발명에 따른 DVB - T2 프레임에서의 제어 PLP와 기준 시간정보의 일 예를 나타낸 도면이다.

도 14는 본 발명의 일실시예에 따른 방송 송신기의 구조를 상세하게 나타낸 도면이다.

도 15는 본 발명의 일실시예에 따른 방송 송신기를 나타낸 블록도이다.

발명을 실시하기 위한 구체적인 내용

본 발명을 첨부된 도면을 참조하여 상세히 설명하면 다음과 같다. 여기서, 반복되는 설명, 본 발명의 요지를 불 [0027]

필요하게 흐릴 수 있는 공지 기능, 및 구성에 대한 상세한 설명은 생략한다. 본 발명의 실시형태는 당 업계에서 평균적인 지식을 가진 자에게 본 발명을 보다 완전하게 설명하기 위해서 제공되는 것이다. 따라서, 도면에서의 요소들의 형상 및 크기 등은 보다 명확한 설명을 위해 과장될 수 있다.

이하, 본 발명에 따른 바람직한 실시예를 첨부된 도면을 참조하여 상세하게 설명한다.

[0028]

도 1 내지 도 3은 애드 혹 방송 서비스의 일 예를 나타낸 도면이다.

[0030]

도 1 내지 도 3을 참조하면, 애드 혹 방송 서비스는 한시적으로 소규모의 일정지역에 방송망을 구축하고 방송서 [0031]

비스를 제공하기 위한 것임을 알 수 있다.

예를 들어, 도 1에 도시된 것과 같이 노트북이나 휴대폰 등의 개인형 휴대 단말과 소출력의 소형 방송 송신기 [0032]

(110)를 이용하여 강의실, 교실 및 사무실 등의 실내에서 다수의 사용자가 동일한 콘텐츠를 수신할 수 있도록 애드 혹 방송 서비스를 제공할 수 있다. 이 때, 10 mW/MHz 이하의 전파 소출력을 이용하는 경우, 별도의 허가 없이 주파수를 사용할 수 있다.

다른 예를 들어, 스포츠 경기장 혹은 전시장과 같이 넓은 반경에서 애드 혹 방송 서비스를 제공하고자 하는 경 [0033]

우, 도 2에 도시된 것과 같이 다수의 방송 송신기(210, 220)를 통해 구성된 각각의 애드 혹 방송망을 단일 주파 수 방송망(SFN: Single Frequency Network)으로 구성하여 방송 서비스를 제공할 수 있다.

또 다른 예를 들어, 재난 또는 재해 지역과 같이 고정적으로 방송망을 구성하기 어려운 환경에서는 도 3에 도시 [0034]

된 것과 같이 드론이나 무인기에 방송 송신기(310)를 탑재하여 방송 서비스를 제공할 수도 있다.

도 4는 본 발명에 따라 애드 혹 방송망과 애드 혹 통신망을 연동한 애드 혹 방송 서비스 시스템의 일 예를 나타 [0036]

낸 도면이다.

도 4를 참조하면, 본 발명에 따른 애드 혹 방송망은 애드 혹 방송 서비스를 제공하는 방송 송신기들(410, 420, [0037]

430)들 간의 통신을 기반으로 구성될 수 있다.

일반적으로 방송 주파수 대역은 하나의 RF 채널이 6MHz 대역폭을 가지며, 차세대 디지털 방송 규격인 ATSC 3.0 [0038]

전송 규격을 적용할 경우에는 고정무선 통신에서 약 25Mbps 이상의 데이터를 전송할 수 있다. 여기에 고효율 압 축 방식을 적용할 경우에는 하나의 RF 채널을 통해 Full-HD 급 영상을 3개 이상 전송할 수 있다.

즉, 6MHz 대역폭에 해당하는 하나의 방송 채널을 애드 혹 방송서비스에 할당할 경우, 도 4에 도시된 것과 같이 [0039]

적어도 3개 이상의 HD급 방송서비스를 제공할 수 있는 애드혹 방송망을 구성할 수 있다.

따라서, 본 발명에서는 현재 차세대 지상파 방송 표준 규격으로 채택된 ATSC 3.0 혹은 DVB-T2를 기반으로 동일 [0040]

지역에서 하나의 방송 주파수 채널을 공유하여 다수의 애드 혹 방송망을 구축하고 전송하는 기술을 제시하고자 한다.

(9)

도 5는 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법을 나타낸 동작흐름도이 [0042]

다.

도 5를 참조하면, 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법은 애드 혹 [0043]

(Ad-Hoc) 방송 서비스를 제공하는 마스터 방송 송신기가, 신규 방송 송신기로부터 채널 공유 요청을 수신한다 (S510).

이 때, 마스터 방송 송신기는 애드 혹 방송 서비스를 제공하는 방송 송신기에 해당하는 것으로, 하나의 방송 채 [0044]

널을 공유하는 복수개의 방송 송신기들 중 어느 하나를 선정하여 사용할 수 있다.

이 때, 마스터 방송 송신기의 선정은 다양한 방식으로 이루어질 수 있다. 예를 들어, 해당 지역에서 애드 혹 방 [0045]

송 서비스 제공을 위한 주파수를 가장 먼저 사용하여 애드 혹 방송망을 구성한 방송 송신기를 마스터 방송 송신 기로 선정할 수 있다.

또한, 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법은 애드 혹 방송서비스를 [0046]

위한 대역 할당 및 관리를 담당하는 별도의 에이전트를 이용할 수도 있다.

만약, 에이전트가 존재하는 경우, 마스터 방송 송신기는 에이전트와 통신망을 통하여 애드 혹 방송망 구성을 위 [0047]

한 정보를 송수신하여 방송 서비스를 제공할 수도 있다. 그러나, 에이전트가 반드시 필요한 것은 아니며, 에이 전트가 없는 경우에는 마스터 방송 송신기가 애드 혹 방송서비스를 위한 대역할당 및 관리를 담당할 수 있다.

이 때, 도 5에서는 에이전트가 없는 경우를 가정하고 전반적인 내용을 서술하도록 한다.

[0048]

이 때, 신규 방송 송신기는, 마스터 방송 송신기와 방송 채널을 공유하여 새로운 애드 혹 방송망을 구성하고자 [0049]

하는 방송 송신기에 해당할 수 있다. 즉, 마스터 방송 송신기가 특정 방송 채널을 통해 애드 혹 방송 서비스를 제공하고 있는 상태에서 신규 방송 송신기가 새로운 애드 혹 방송 서비스를 제공하기 위해 특정 방송 채널의 공 유를 요청할 수 있다.

이 때, 마스터 방송 송신기는 다른 방송 송신기들에게 데이터 전송을 위한 서브 프레임을 할당하고, 물리계층 [0050]

파라미터 등을 포함하여 다중 접속에 필요한 제어 정보를 제공하는 역할을 수행할 수 있다. 따라서, 신규 방송 송신기는 마스터 방송 송신기와의 통신을 기반으로 채널 공유를 요청하여 필요한 정보를 수신할 수 있다.

만약, 에이전트가 존재하는 경우, 신규 방송 송신기는 마스터 방송 송신기를 통해 에이전트로부터 필요한 정보 [0051]

를 수신할 수도 있다.

이 때, 마스터 방송 송신기와 신규 방송 송신기 간의 통신 연결은 MANET(A mobile ad hoc network)과 같은 무선 [0052]

애드혹 통신망, P2P(Peer-to-Peer) 통신망 혹은 LTE 등의 이동 무선 통신망을 통하여 이루어질 수 있다. 이 때, 무선 애드혹 통신망이나 P2P(Peer-to-Peer) 통신망을 이용하는 경우, 방송 송신기들 간의 물리적 거리를 고려하 여 다수의 수신 단말을 경유한 통신망을 구성할 수도 있다.

이와 같은 방법으로 방송 송신기들 간의 통신망 연결을 통하여 비실시간 제어 및 망 관리 정보가 전달될 수 있 [0053]

다. 이 때, 실시간성 제어 정보는 마스터 방송 송신기의 서브 프레임 내 일정 대역을 할당하여 전송할 수 있는 데, 향후 제어 PLP를 통해 상세하게 설명하도록 한다.

또한, 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법은 마스터 방송 송신기가, [0054]

애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프레임을 분할한 복수개의 서브 프레임들 중 하 나의 서브 프레임을 신규 방송 송신기에 할당한다(S520).

이 때, 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩(Bootstrap)과 프리앰블(Preamble)을 신규 [0055]

방송 송신기로 전송하여 서브 프레임에 상응하는 대역 할당 정보를 제공할 수 있다.

이 때, ATSC 3.0 프레임은 도 6에 도시된 것과 같이 부트스트랩(bootstrap), 프리앰블(preamble) 및 다수의 서 [0056]

브 프레임(Subframe)에 해당하는 3개의 요소로 구성될 수 있다.

부트스트랩(bootstrap) 또는 부트스트랩 신호는 수신기가 동작하기 위한 기본적인 정보를 담고 있다. 따라서, [0057]

열악한 환경에서도 수신기가 부트스트랩을 수신할 수 있도록 잡음에 가장 강인하게 설계될 수 있다.

또한, 부트스트랩은 할당된 대역폭에 상관없이 4.5MHz의 고정된 대역폭을 가질 수 있다. 부트스트랩은 4개의 직 [0058]

(10)

교 주파수 분할(Orthogonal Frequency Division Multiplexing, OFDM) 심볼로 구성되며, 각 심볼의 길이는 500 usec에 상응할 수 있다. 이러한 부트스트랩을 이용하여 수신기 동기화, 긴급 웨이크업(Wake-up) 정보, 시스템 동작 주파수 대역폭 및 서브 프레임의 버전 중 적어도 하나에 관련된 정보를 전달 할 수 있다.

프리앰블(Preamble)은 물리계층(Layer 1) 제어를 위한 시그널링 정보와 데이터 페이로드의 프레임 구성에 대한 [0059]

정보를 담고 있다.

따라서, 본 발명에 상응하는 애드 혹 방송 서비스의 전송 프레임이 ATSC 3.0 프레임일 경우, 마스터 방송 송신 [0060]

기가 ATSC 3.0 프레임의 부트스트랩과 프리앰블을 신규 방송 송신기로 전송함으로써 대역을 할당하기 위한 정보 를 제공할 수 있다.

이 때, 하나의 ATSC 3.0 프레임은 도 6에 도시된 것과 같이 다수의 서브 프레임들로 구성될 수 있다. 이 때, 각 [0061]

서브 프레임은 FFT 수, GI 길이, 파일럿 패턴 및 유효 부반송파수 등의 물리계층 전송 파라미터가 동일할 수 있 다.

또한, ATSC 3.0 프레임은 최소 50 ms부터 최대 5초의 길이를 가질 수 있다.

[0062]

이 때, 전송 프레임이 DVB - T2 프레임에 상응하는 경우, P1 심볼과 P2 심볼을 신규 방송 송신기로 전송하여 서 [0063]

브 프레임에 상응하는 대역 할당 정보를 제공할 수 있다.

이 때, DVB-T2 프레임은 도 10에 도시된 것과 같이 P1 심볼, P2 심볼 및 다수의 데이터 심볼들로 구성될 수 있 [0064]

다. 따라서, 복수개의 서브 프레임들은 전송 프레임이 DVB-T2 프레임에 상응하는 경우, 적어도 하나의 데이터 심볼에 상응할 수 있다.

또한, DVB-T2 프레임은 OFDM 심볼들로 구성되어 있으며, 150ms부터 250ms까지의 길이를 가질 수 있다.

[0065]

이 때, 도 10에 도시된 것과 같이 DVB-T2 프레임을 구성요소로 슈퍼프레임을 구성하여 서비스를 제공할 수 있으 [0066]

며, 슈퍼프레임은 최대 256개의 DTV-T2 프레임으로 구성될 수 있다.

P1 심볼은 DVB-T2 프레임의 시작 신호, FFT(Fast Fourier Transform) 크기 등의 정보를 포함한다.

[0067]

P2 심볼은 L1 시그널링과 공통데이터(common PLP)로 구성된다. 일반적으로 P2 심볼의 L1 시그널링은 DVB-T2 프 [0068]

레임 내에 있는 PLP 셀의 위치와 같이 DVB-T2 프레임 구조와 관련된 정보를 포함하고, 공통데이터는 방송 서비 스를 위한 일반적인 PSI/SI를 포함한다.

따라서, 본 발명에 상응하는 애드 혹 방송 서비스의 전송 프레임이 DVB-T2 프레임일 경우, 마스터 방송 송신기 [0069]

가 DVB-T2 프레임의 P1 심볼과 P2 심볼을 신규 방송 송신기로 전송함으로써 대역을 할당하기 위한 정보를 제공 할 수 있다.

이 때, 복수개의 서브 프레임들은 시간 분할 다중 접속방식(Time Division Multiple Access) 및 주파수 분할 다 [0070]

중 접속방식(Frequency Division Multiple Access) 중 어느 하나의 방식을 이용하여 분할될 수 있다.

예를 들어, 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우에는 ATSC 3.0 프레임의 각 서브프레임을 하나의 애 [0071]

드 혹 방송망의 대역으로 할당하여 방송 서비스를 제공할 수 있다. 즉, 도 7 내지 도 8에 도시된 것처럼 동일한 방송 채널 내에서 시간 분할 다중 접속방식(Time Division Multiple Access) 혹은 주파수 분할 다중 접속방식 (Frequency Division Multiple Access)을 이용하여 다수의 방송 송신기가 하나의 주파수 채널을 공유할 수 있 다.

먼저, 도 7은 시간 분할 다중 접속방식에 상응하게 ATSC 3.0 프레임을 분할하여 복수개의 서브 프레임(710, [0072]

720, 730)들을 생성한 예시를 나타낸다.

이 때, 도 7에 도시된 것처럼 프리앰블 구간 직후에 처음으로 할당된 서브 프레임(710)을 통해 애드 혹 방송망 [0073]

을 구성한 방송 송신기를 마스터 방송 송신기로 선정하여 사용할 수 있다.

이 때, 복수개의 서브 프레임(710, 720, 730)들을 할당 받은 복수개의 방송 송신기들을 통해 복수개의 애드 혹 [0074]

방송망을 구성할 수 있다.

또한, 도 8은 주파수 분할 다중 접속방식에 상응하게 ATSC 3.0 프레임을 분할하여 복수개의 서브 프레임(810, [0075]

820, 830)들을 생성한 예시를 나타낸다.

이 때, 도 7과 유사하게, 도 8에 도시된 복수개의 서브 프레임(810, 820, 830)들을 할당 받은 복수개의 방송 송 [0076]

(11)

신기들을 통해 복수개의 애드 혹 방송망을 구성하여 방송 서비스를 제공할 수 있다.

이 때, 도 7과 도 8에 각각 선정된 마스터 방송 송신기가, 서브 프레임을 할당 받은 나머지 방송 송신기들로 부 [0077]

트스트랩과 프리앰블을 전송할 수 있다.

다른 예를 들어, 도 11 내지 도 12에 도시된 것과 같이, 전송 프레임이 DVB-T2 프레임에 상응하는 경우에도 [0078]

ATSC 3.0 프레임과 유사하게 시간 분할 혹은 주파수 분할 다중 접속방식을 이용하여 다수의 방송망을 구성할 수 있다.

먼저, 도 11은 시간 분할 다중 접속방식에 상응하게 DVB-T2 프레임을 분할하여 복수개의 서브 프레임(1110, [0079]

1120, 1130)들을 생성한 예시를 나타낸다.

이 때, 도 11에 도시된 것처럼 P2 심볼 구간 직후에 처음으로 할당된 서브 프레임(1110)을 통해 애드 혹 방송망 [0080]

을 구성한 방송 송신기를 마스터 방송 송신기로 선정하여 사용할 수 있다.

이 때, 복수개의 서브 프레임(1110, 1120, 1130)들을 할당 받은 복수개의 방송 송신기들을 통해 복수개의 애드 [0081]

혹 방송망을 구성할 수 있다.

또한, 도 12는 주파수 분할 다중 접속방식에 상응하게 DVB-T2 프레임을 분할하여 복수개의 서브 프레임(1210, [0082]

1220, 1230)들을 생성한 예시를 나타낸다.

이 때, 도 11과 유사하게, 도 12에 도시된 복수개의 서브 프레임(1210, 1220, 1230)들을 할당 받은 복수개의 방 [0083]

송 송신기들을 통해 복수개의 애드 혹 방송망을 구성하여 방송 서비스를 제공할 수 있다.

이 때, 도 11과 도 12에 각각 선정된 마스터 방송 송신기가, 서브 프레임을 할당 받은 나머지 방송 송신기들로 [0084]

P1 심볼과 P2 심볼을 전송할 수 있다.

또한, 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법은 마스터 방송 송신기가, [0085]

제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 신규 방송 송신기와 동기화하여 신규 방송 송신기를 실시간 제어한다(S530).

예를 들어, 전송 프레임이 ATSC 3.0 프레임일 경우, 마스터 방송 송신기는 신규 방송 송신기로 부트스트랩과 프 [0086]

리앰블을 송신한 이후에 서브 프레임을 송신할 수 있다. 따라서, 신규 방송 송신기는 마스터 방송 송신기에 시 간 동기를 맞추어야 하고, 이를 위해 마스터 방송 송신기는 제어 PLP를 구성할 수 있다.

이 때, 도 9를 참조하면, 제어 PLP(911)는 마스터 방송 송신기에 할당된 서브 프레임(910) 내에 구성될 수 있으 [0087]

며, 신규 방송 송신기가 애드 혹 방송망을 구성하기 위해 필요한 실시간 제어 및 관리 정보를 포함할 수 있다.

이 때, 제어 PLP(911)에 포함되는 가장 중요한 정보는 기준 시간정보에 해당하며, 기준 시간정보는 마스터 방송 [0088]

송신기 내의 기준 클록 카운터 값을 이용하여 설정될 수 있다.

이 때, 기준 시간정보는, 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩의 송신 시점 또는 부트 [0089]

스트랩의 송신 시점으로부터 기설정된 지연시간을 적용한 시점에 상응할 수 있다.

예를 들어, 마스터 방송 송신기 내에서 기준 클록을 이용하여 카운터를 연속적으로 발생시킴으로써 현재 물리계 [0090]

층 프레임의 부트스트랩이 출력되는 부트스트랩 송신시점(920)에서의 기준 클록 카운터 값을 기준 시간정보 값 으로 설정할 수 있다.

다른 예를 들어, 부트스트랩 송신시점(920)으로부터 기설정된 지연시간(time offset)을 적용한 시점에서의 기준 [0091]

클록 카운터 값을 기준 시간정보 값으로 설정할 수도 있다. 이 때, 기설정된 지연시간은 양수(+) 또는 음수(-) 값으로 설정될 수 있다. 또한, 기설정된 지연시간이 설정되면, 지연시간에 해당하는 값도 제어 PLP를 통해 신규 방송 송신기로 전송해줄 수 있다.

이 때, 신규 방송 송신기도 내부 클록을 이용하여 내부 시간정보를 생성할 수 있다. 따라서, 마스터 방송 송신 [0092]

기는, 신규 방송 송신기가 내부 시간정보를 기준 시간정보에 상응하게 보정할 수 있도록, 제어 PLP를 이용하여 신규 방송 송신기에게 기준 시간정보를 전송할 수 있다. 이와 같은 과정을 통해 마스터 방송 송신기와 신규 방 송 송신기의 기준 클록 및 시간을 동기화할 수 있다.

따라서, 신규 방송 송신기는 마스터 방송 송신기로부터 수신된 기준 시간을 이용하여 대역할당을 위한 시간정보 [0093]

를 설정할 수 있다.

(12)

또한, 전송 프레임이 DVB-T2 프레임일 경우, 마스터 방송 송신기는 신규 방송 송신기로 P1 심볼과 P2 심볼을 송 [0094]

신한 이후에 서브 프레임을 송신할 수 있다. 따라서, 전송 프레임이 DVB-T2 프레임일 경우에도 전송 프레임이 ATSC 3.0 프레임일 경우와 유사하게 신규 방송 송신기가 마스터 방송 송신기에 시간 동기를 맞추어야 하고, 이 를 위해 마스터 방송 송신기가 제어 PLP를 구성할 수 있다.

이 때, 도 13을 참조하면, 제어 PLP(1311)는 마스터 방송 송신기에 할당된 서브 프레임(1310) 내에 구성될 수 [0095]

있으며, 신규 방송 송신기가 애드 혹 방송망을 구성하기 위해 필요한 실시간 제어 및 관리 정보를 포함할 수 있 다.

이 때, ATSC 3.0 프레임과 유사하게 제어 PLP(1311)에 포함되는 가장 중요한 정보도 기준 시간정보에 해당하며, [0096]

마스터 방송 송신기 내의 기준 클록 카운터 값을 이용하여 설정될 수 있다.

그러나, 전송 프레임이 DVB - T2 프레임에 상응하는 경우에는 P1 심볼의 송신 시점으로 기준 시간정보를 설정할 [0097]

수 있다.

예를 들어, 마스터 방송 송신기 내에서 기준 클록을 이용하여 카운터를 연속적으로 발생시킴으로써 현재 물리계 [0098]

층 프레임의 P1 심볼이 출력되는 P1 심볼 송신시점(1320)에서의 기준 클록 카운터 값을 기준 시간정보 값으로 설정할 수 있다.

또한, 도 5에는 도시하지 아니하였으나, 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 [0099]

제공 방법은 마스터 방송 송신기에 상응하는 서브 프레임 내에 제어 PLP를 구성하되, P2 심볼의 Common PLP에 제어 PLP를 수용 가능한 경우에는 Common PLP를 제어 PLP로 사용할 수 있다.

예를 들어, 도 13에 도시된 제어 PLP(1311)에 삽입되는 기준 시간정보나 애드 혹 방송망 실시간 제어 및 관리 [0100]

정보를 P2 심볼들로 이루어진 Common PLP 내에 충분히 수용 가능할 경우, 별도의 제어 PLP를 구성하지 않고 Common PLP를 제어 PLP로써 사용할 수 있다.

또한, 도 5에는 도시하지 아니하였으나, 본 발명의 일실시예에 따른 채널 공유에 기반한 애드 혹 방송 서비스 [0101]

제공 방법은 상술한 애드 혹 방송 서비스 제공 과정에서 발생하는 다양한 정보를 별도의 저장 모듈에 저장할 수 있다.

이와 같은 채널 공유에 기반한 애드 혹 서비스 제공 방법을 이용하여 지상파 방송 송신기의 호환성을 고려하여 [0102]

차세대 지상파 방송 표준을 기반으로 한시적으로 소규모의 일정지역에 애드 혹 방송망을 구축하여 방송 서비스 를 제공할 수 있다.

또한, 하나의 방송 채널을 통하여 다수의 애드 혹 방송망을 구성함으로써 다양한 형태의 1인 미디어 인프라를 [0103]

가능하게 하고, 신규 서비스의 출현 및 관련 방송 시장을 활성화시킬 수 있다.

도 14는 본 발명의 일실시예에 따른 방송 송신기의 구조를 상세하게 나타낸 도면이다.

[0105]

도 14를 참조하면, 본 발명의 일실시예에 따른 방송 송신기는 기본적으로 본 발명에 따른 마스터 방송 송신기의 [0106]

기능을 수행할 수 있고, 마스터 방송 송신기가 아닌 경우에는 마스터 방송 송신기로부터 전송되는 제어 및 관리 정보를 처리할 수 있다.

본 발명의 일실시예에 따른 방송 송신기는 크게 방송데이터 송신모듈(1410), 실시간 제어데이터 처리모듈(1420) [0107]

및 비실시간 제어데이터 처리모듈(1430)로 구분할 수 있다.

방송데이터 송신모듈(1410)은 입력된 사용자 데이터를 송신하는 기능을 수행한다.

[0108]

만약, 마스터 방송 송신기일 경우, 애드 혹 방송망 구성을 위한 제어 및 관리 정보를 제어 PLP를 통해 다른 방 [0109]

송 송신기로 전송할 수 있다.

또한, 방송데이터 송신모듈(1410)은 방송데이터를 송신할 경우에 실시간 제어데이터 처리모듈(1420)로부터 송신 [0110]

시점 등의 제어를 받아 처리할 수 있다.

실시간 제어데이터 처리모듈(1420)은 데이터 송신 시점이나 전송 대역과 관련된 제어 정보를 처리한다.

[0111]

만약, 마스터 방송 송신기인 경우, 기준 시간정보나 대역 할당 정보와 같은 애드 혹 방송망 구성과 관련된 정보 [0112]

를 제어 PLP로 구성하여 다른 방송 송신기로 전송한다. 또한, 마스터 방송 송신기가 아닌 경우, 마스터 방송 송

(13)

신기에서 송신하는 부트스트랩(DVB-T2의 경우에는 P1 심볼)을 검출하고, 검출 시점을 내부 시간 정보 생성기에 전달하여 시간 정보를 보정할 수 있다.

또한, 실시간 제어데이터 처리모듈(1420)은 부트스트랩, 프리앰블 및 제어 PLP 등 실시간 제어 정보를 처리하여 [0113]

할당 받은 대역에 상응하게 출력하도록 제어할 수 있다.

비실시간 제어데이터 처리모듈(1430)은 MANET과 같은 애드혹 통신망이나 P2P 혹은 LTE 등의 이동통신망을 통해 [0114]

비실시간 제어 정보를 송수신하고 처리할 수 있다.

이 때, 비실시간 제어 정보는 마스터 방송 송신기에 대하여 새로운 방송망 구성을 위한 대역할당 요구/승인, 송 [0115]

신 타이밍 보정 정보 및 애드혹 방송망 운용 관리 등에 해당하는 정보를 포함할 수 있다.

도 15는 본 발명의 일실시예에 따른 방송 송신기를 나타낸 블록도이다.

[0117]

도 15를 참조하면, 본 발명의 일실시예에 따른 방송 송신기는 통신부(1510), 프로세서(1520) 및 메모리(1530)를 [0118]

포함한다.

이 때, 도 15에 도시된 방송 송신기는 애드 혹 방송 서비스를 위해 다른 방송 송신기들을 관리 및 제어하는 마 [0119]

스터 방송 송신기에 상응할 수 있다.

이 때, 마스터 방송 송신기는 애드 혹 방송 서비스를 제공하는 방송 송신기에 해당하는 것으로, 하나의 방송 채 [0120]

널을 공유하는 복수개의 방송 송신기들 중 어느 하나를 선정하여 사용할 수 있다.

이 때, 마스터 방송 송신기의 선정은 다양한 방식으로 이루어질 수 있다. 예를 들어, 해당 지역에서 애드 혹 방 [0121]

송 서비스 제공을 위한 주파수를 가장 먼저 사용하여 애드 혹 방송망을 구성한 방송 송신기를 마스터 방송 송신 기로 선정할 수 있다.

또한, 본 발명은 애드 혹 방송서비스를 위한 대역 할당 및 관리를 담당하는 별도의 에이전트를 이용할 수도 있 [0122]

다.

만약, 에이전트가 존재하는 경우, 마스터 방송 송신기는 에이전트와 통신망을 통하여 애드 혹 방송망 구성을 위 [0123]

한 정보를 송수신하여 방송 서비스를 제공할 수도 있다. 그러나, 에이전트가 반드시 필요한 것은 아니며, 에이 전트가 없는 경우에는 마스터 방송 송신기가 애드 혹 방송서비스를 위한 대역할당 및 관리를 담당할 수 있다.

이 때, 도 15에서는 에이전트가 없는 경우를 가정하고 전반적인 내용을 서술하도록 한다.

[0124]

통신부(1510)는 애드 혹 방송 서비스 제공을 위해 필요한 정보를 송수신하는 역할을 한다. 특히, 본 발명의 일 [0125]

실시예에 따른 통신부(1510)는 방송 송신기들 간에 비실시간 제어 및 관리 정보를 송수신할 수 있다.

프로세서(1520)는 애드 혹(Ad-Hoc) 방송 서비스를 제공하기 위한 신규 방송 송신기로부터 채널 공유 요청을 수 [0126]

신한다.

이 때, 신규 방송 송신기는, 마스터 방송 송신기와 방송 채널을 공유하여 새로운 애드 혹 방송망을 구성하고자 [0127]

하는 방송 송신기에 해당할 수 있다. 즉, 마스터 방송 송신기가 특정 방송 채널을 통해 애드 혹 방송 서비스를 제공하고 있는 상태에서 신규 방송 송신기가 새로운 애드 혹 방송 서비스를 제공하기 위해 특정 방송 채널의 공 유를 요청할 수 있다.

이 때, 마스터 방송 송신기는 다른 방송 송신기들에게 데이터 전송을 위한 서브 프레임을 할당하고, 물리계층 [0128]

파라미터 등을 포함하여 다중 접속에 필요한 제어 정보를 제공하는 역할을 수행할 수 있다. 따라서, 신규 방송 송신기는 마스터 방송 송신기와의 통신을 기반으로 채널 공유를 요청하여 필요한 정보를 수신할 수 있다.

만약, 에이전트가 존재하는 경우, 신규 방송 송신기는 마스터 방송 송신기를 통해 에이전트로부터 필요한 정보 [0129]

를 수신할 수도 있다.

이 때, 마스터 방송 송신기와 신규 방송 송신기 간의 통신 연결은 MANET(A mobile ad hoc network)과 같은 무선 [0130]

애드혹 통신망, P2P(Peer-to-Peer) 통신망 혹은 LTE 등의 이동 무선 통신망을 통하여 이루어질 수 있다. 이 때, 무선 애드혹 통신망이나 P2P(Peer-to-Peer) 통신망을 이용하는 경우, 방송 송신기들 간의 물리적 거리를 고려하 여 다수의 수신 단말을 경유한 통신망을 구성할 수도 있다.

이와 같은 방법으로 방송 송신기들 간의 통신망 연결을 통하여 비실시간 제어 및 망 관리 정보가 전달될 수 있 [0131]

(14)

다. 이 때, 실시간성 제어 정보는 마스터 방송 송신기의 서브 프레임 내 일정 대역을 할당하여 전송할 수 있는 데, 향후 제어 PLP를 통해 상세하게 설명하도록 한다.

또한, 프로세서(1520)는 애드 혹 방송 서비스에 상응하는 어느 하나의 방송 채널의 전송 프레임을 분할한 복수 [0132]

개의 서브 프레임들 중 하나의 서브 프레임을 신규 방송 송신기에 할당한다.

이 때, 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩(Bootstrap)과 프리앰블(Preamble)을 신규 [0133]

방송 송신기로 전송하여 서브 프레임에 상응하는 대역 할당 정보를 제공할 수 있다.

이 때, ATSC 3.0 프레임은 도 6에 도시된 것과 같이 부트스트랩(bootstrap), 프리앰블(preamble) 및 다수의 서 [0134]

브 프레임(Subframe)에 해당하는 3개의 요소로 구성될 수 있다.

부트스트랩(bootstrap) 또는 부트스트랩 신호는 수신기가 동작하기 위한 기본적인 정보를 담고 있다. 따라서, [0135]

열악한 환경에서도 수신기가 부트스트랩을 수신할 수 있도록 잡음에 가장 강인하게 설계될 수 있다.

또한, 부트스트랩은 할당된 대역폭에 상관없이 4.5MHz의 고정된 대역폭을 가질 수 있다. 부트스트랩은 4개의 직 [0136]

교 주파수 분할(Orthogonal Frequency Division Multiplexing, OFDM) 심볼로 구성되며, 각 심볼의 길이는 500 usec에 상응할 수 있다. 이러한 부트스트랩을 이용하여 수신기 동기화, 긴급 웨이크업(Wake-up) 정보, 시스템 동작 주파수 대역폭 및 서브 프레임의 버전 중 적어도 하나에 관련된 정보를 전달 할 수 있다.

프리앰블(Preamble)은 물리계층(Layer 1) 제어를 위한 시그널링 정보와 데이터 페이로드의 프레임 구성에 대한 [0137]

정보를 담고 있다.

따라서, 본 발명에 상응하는 애드 혹 방송 서비스의 전송 프레임이 ATSC 3.0 프레임일 경우, 마스터 방송 송신 [0138]

기가 ATSC 3.0 프레임의 부트스트랩과 프리앰블을 신규 방송 송신기로 전송함으로써 대역을 할당하기 위한 정보 를 제공할 수 있다.

이 때, 하나의 ATSC 3.0 프레임은 도 6에 도시된 것과 같이 다수의 서브 프레임들로 구성될 수 있다. 이 때, 각 [0139]

서브 프레임은 FFT 수, GI 길이, 파일럿 패턴 및 유효 부반송파수 등의 물리계층 전송 파라미터가 동일할 수 있 다.

또한, ATSC 3.0 프레임은 최소 50 ms부터 최대 5초의 길이를 가질 수 있다.

[0140]

이 때, 전송 프레임이 DVB - T2 프레임에 상응하는 경우, P1 심볼과 P2 심볼을 신규 방송 송신기로 전송하여 서 [0141]

브 프레임에 상응하는 대역 할당 정보를 제공할 수 있다.

이 때, DVB-T2 프레임은 도 10에 도시된 것과 같이 P1 심볼, P2 심볼 및 다수의 데이터 심볼들로 구성될 수 있 [0142]

다. 따라서, 복수개의 서브 프레임들은 전송 프레임이 DVB-T2 프레임에 상응하는 경우, 적어도 하나의 데이터 심볼에 상응할 수 있다.

또한, DVB-T2 프레임은 OFDM 심볼들로 구성되어 있으며, 150ms부터 250ms까지의 길이를 가질 수 있다.

[0143]

이 때, 도 10에 도시된 것과 같이 DVB-T2 프레임을 구성요소로 슈퍼프레임을 구성하여 서비스를 제공할 수 있으 [0144]

며, 슈퍼프레임은 최대 256개의 DTV-T2 프레임으로 구성될 수 있다.

P1 심볼은 DVB-T2 프레임의 시작 신호, FFT(Fast Fourier Transform) 크기 등의 정보를 포함한다.

[0145]

P2 심볼은 L1 시그널링과 공통데이터(common PLP)로 구성된다. 일반적으로 P2 심볼의 L1 시그널링은 DVB-T2 프 [0146]

레임 내에 있는 PLP 셀의 위치와 같이 DVB-T2 프레임 구조와 관련된 정보를 포함하고, 공통데이터는 방송 서비 스를 위한 일반적인 PSI/SI를 포함한다.

따라서, 본 발명에 상응하는 애드 혹 방송 서비스의 전송 프레임이 DVB-T2 프레임일 경우, 마스터 방송 송신기 [0147]

가 DVB-T2 프레임의 P1 심볼과 P2 심볼을 신규 방송 송신기로 전송함으로써 대역을 할당하기 위한 정보를 제공 할 수 있다.

이 때, 복수개의 서브 프레임들은 시간 분할 다중 접속방식(Time Division Multiple Access) 및 주파수 분할 다 [0148]

중 접속방식(Frequency Division Multiple Access) 중 어느 하나의 방식을 이용하여 분할될 수 있다.

예를 들어, 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우에는 ATSC 3.0 프레임의 각 서브프레임을 하나의 애 [0149]

드 혹 방송망의 대역으로 할당하여 방송 서비스를 제공할 수 있다. 즉, 도 7 내지 도 8에 도시된 것처럼 동일한 방송 채널 내에서 시간 분할 다중 접속방식(Time Division Multiple Access) 혹은 주파수 분할 다중 접속방식

(15)

(Frequency Division Multiple Access)을 이용하여 다수의 방송 송신기가 하나의 주파수 채널을 공유할 수 있 다.

먼저, 도 7은 시간 분할 다중 접속방식에 상응하게 ATSC 3.0 프레임을 분할하여 복수개의 서브 프레임(710, [0150]

720, 730)들을 생성한 예시를 나타낸다.

이 때, 도 7에 도시된 것처럼 프리앰블 구간 직후에 처음으로 할당된 서브 프레임(710)을 통해 애드 혹 방송망 [0151]

을 구성한 방송 송신기를 마스터 방송 송신기로 선정하여 사용할 수 있다.

이 때, 복수개의 서브 프레임(710, 720, 730)들을 할당 받은 복수개의 방송 송신기들을 통해 복수개의 애드 혹 [0152]

방송망을 구성할 수 있다.

또한, 도 8은 주파수 분할 다중 접속방식에 상응하게 ATSC 3.0 프레임을 분할하여 복수개의 서브 프레임(810, [0153]

820, 830)들을 생성한 예시를 나타낸다.

이 때, 도 7과 유사하게, 도 8에 도시된 복수개의 서브 프레임(810, 820, 830)들을 할당 받은 복수개의 방송 송 [0154]

신기들을 통해 복수개의 애드 혹 방송망을 구성하여 방송 서비스를 제공할 수 있다.

이 때, 도 7과 도 8에 각각 선정된 마스터 방송 송신기가, 서브 프레임을 할당 받은 나머지 방송 송신기들로 부 [0155]

트스트랩과 프리앰블을 전송할 수 있다.

다른 예를 들어, 도 11 내지 도 12에 도시된 것과 같이, 전송 프레임이 DVB-T2 프레임에 상응하는 경우에도 [0156]

ATSC 3.0 프레임과 유사하게 시간 분할 혹은 주파수 분할 다중 접속방식을 이용하여 다수의 방송망을 구성할 수 있다.

먼저, 도 11은 시간 분할 다중 접속방식에 상응하게 DVB-T2 프레임을 분할하여 복수개의 서브 프레임(1110, [0157]

1120, 1130)들을 생성한 예시를 나타낸다.

이 때, 도 11에 도시된 것처럼 P2 심볼 구간 직후에 처음으로 할당된 서브 프레임(1110)을 통해 애드 혹 방송망 [0158]

을 구성한 방송 송신기를 마스터 방송 송신기로 선정하여 사용할 수 있다.

이 때, 복수개의 서브 프레임(1110, 1120, 1130)들을 할당 받은 복수개의 방송 송신기들을 통해 복수개의 애드 [0159]

혹 방송망을 구성할 수 있다.

또한, 도 12는 주파수 분할 다중 접속방식에 상응하게 DVB-T2 프레임을 분할하여 복수개의 서브 프레임(1210, [0160]

1220, 1230)들을 생성한 예시를 나타낸다.

이 때, 도 11과 유사하게, 도 12에 도시된 복수개의 서브 프레임(1210, 1220, 1230)들을 할당 받은 복수개의 방 [0161]

송 송신기들을 통해 복수개의 애드 혹 방송망을 구성하여 방송 서비스를 제공할 수 있다.

이 때, 도 11과 도 12에 각각 선정된 마스터 방송 송신기가, 서브 프레임을 할당 받은 나머지 방송 송신기들로 [0162]

P1 심볼과 P2 심볼을 전송할 수 있다.

또한, 프로세서(1520)는 제어 PLP(Physical Layer Pipe)에 포함된 기준 시간정보를 기반으로 신규 방송 송신기 [0163]

와 동기화하여 신규 방송 송신기를 실시간 제어한다.

예를 들어, 전송 프레임이 ATSC 3.0 프레임일 경우, 마스터 방송 송신기는 신규 방송 송신기로 부트스트랩과 프 [0164]

리앰블을 송신한 이후에 서브 프레임을 송신할 수 있다. 따라서, 신규 방송 송신기는 마스터 방송 송신기에 시 간 동기를 맞추어야 하고, 이를 위해 마스터 방송 송신기는 제어 PLP를 구성할 수 있다.

이 때, 도 9를 참조하면, 제어 PLP(911)는 마스터 방송 송신기에 할당된 서브 프레임(910) 내에 구성될 수 있으 [0165]

며, 신규 방송 송신기가 애드 혹 방송망을 구성하기 위해 필요한 실시간 제어 및 관리 정보를 포함할 수 있다.

이 때, 제어 PLP(911)에 포함되는 가장 중요한 정보는 기준 시간정보에 해당하며, 기준 시간정보는 마스터 방송 [0166]

송신기 내의 기준 클록 카운터 값을 이용하여 설정될 수 있다.

이 때, 기준 시간정보는, 전송 프레임이 ATSC 3.0 프레임에 상응하는 경우, 부트스트랩의 송신 시점 또는 부트 [0167]

스트랩의 송신 시점으로부터 기설정된 지연시간을 적용한 시점에 상응할 수 있다.

예를 들어, 마스터 방송 송신기 내에서 기준 클록을 이용하여 카운터를 연속적으로 발생시킴으로써 현재 물리계 [0168]

층 프레임의 부트스트랩이 출력되는 부트스트랩 송신시점(920)에서의 기준 클록 카운터 값을 기준 시간정보 값 으로 설정할 수 있다.

(16)

다른 예를 들어, 부트스트랩 송신시점(920)으로부터 기설정된 지연시간(time offset)을 적용한 시점에서의 기준 [0169]

클록 카운터 값을 기준 시간정보 값으로 설정할 수도 있다. 이 때, 기설정된 지연시간은 양수(+) 또는 음수(-) 값으로 설정될 수 있다. 또한, 기설정된 지연시간이 설정되면, 지연시간에 해당하는 값도 제어 PLP를 통해 신규 방송 송신기로 전송해줄 수 있다.

이 때, 신규 방송 송신기도 내부 클록을 이용하여 내부 시간정보를 생성할 수 있다. 따라서, 마스터 방송 송신 [0170]

기는, 신규 방송 송신기가 내부 시간정보를 기준 시간정보에 상응하게 보정할 수 있도록, 제어 PLP를 이용하여 신규 방송 송신기에게 기준 시간정보를 전송할 수 있다. 이와 같은 과정을 통해 마스터 방송 송신기와 신규 방 송 송신기의 기준 클록 및 시간을 동기화할 수 있다.

따라서, 신규 방송 송신기는 마스터 방송 송신기로부터 수신된 기준 시간을 이용하여 대역할당을 위한 시간정보 [0171]

를 설정할 수 있다.

또한, 전송 프레임이 DVB-T2 프레임일 경우, 마스터 방송 송신기는 신규 방송 송신기로 P1 심볼과 P2 심볼을 송 [0172]

신한 이후에 서브 프레임을 송신할 수 있다. 따라서, 전송 프레임이 DVB-T2 프레임일 경우에도 전송 프레임이 ATSC 3.0 프레임일 경우와 유사하게 신규 방송 송신기가 마스터 방송 송신기에 시간 동기를 맞추어야 하고, 이 를 위해 마스터 방송 송신기가 제어 PLP를 구성할 수 있다.

이 때, 도 13을 참조하면, 제어 PLP(1311)는 마스터 방송 송신기에 할당된 서브 프레임(1310) 내에 구성될 수 [0173]

있으며, 신규 방송 송신기가 애드 혹 방송망을 구성하기 위해 필요한 실시간 제어 및 관리 정보를 포함할 수 있 다.

이 때, ATSC 3.0 프레임과 유사하게 제어 PLP(1311)에 포함되는 가장 중요한 정보도 기준 시간정보에 해당하며, [0174]

마스터 방송 송신기 내의 기준 클록 카운터 값을 이용하여 설정될 수 있다.

그러나, 전송 프레임이 DVB - T2 프레임에 상응하는 경우에는 P1 심볼의 송신 시점으로 기준 시간정보를 설정할 [0175]

수 있다.

예를 들어, 마스터 방송 송신기 내에서 기준 클록을 이용하여 카운터를 연속적으로 발생시킴으로써 현재 물리계 [0176]

층 프레임의 P1 심볼이 출력되는 P1 심볼 송신시점(1320)에서의 기준 클록 카운터 값을 기준 시간정보 값으로 설정할 수 있다.

또한, 프로세서(1520)는 방송 송신기에 상응하는 서브 프레임 내에 제어 PLP를 구성하되, P2 심볼의 Common PLP [0177]

에 제어 PLP를 수용 가능한 경우에는 Common PLP를 제어 PLP로 사용할 수 있다.

예를 들어, 도 13에 도시된 제어 PLP(1311)에 삽입되는 기준 시간정보나 애드 혹 방송망 실시간 제어 및 관리 [0178]

정보를 P2 심볼들로 이루어진 Common PLP 내에 충분히 수용 가능할 경우, 별도의 제어 PLP를 구성하지 않고 Common PLP를 제어 PLP로써 사용할 수 있다.

메모리(1530)는 기준 시간정보 및 어느 하나의 방송 채널의 공유를 위한 제어정보 중 적어도 하나를 저장한다.

[0179]

또한, 메모리(1530)는 상술한 애드 혹 방송 서비스 제공 과정에서 발생하는 다양한 정보를 저장할 수 있다.

이와 같은 방송 송신기를 통해 지상파 방송 송신기의 호환성을 고려하여 차세대 지상파 방송 표준을 기반으로 [0180]

한시적으로 소규모의 일정지역에 애드 혹 방송망을 구축하여 방송 서비스를 제공할 수 있다.

또한, 하나의 방송 채널을 통하여 다수의 애드 혹 방송망을 구성함으로써 다양한 형태의 1인 미디어 인프라를 [0181]

가능하게 하고, 신규 서비스의 출현 및 관련 방송 시장을 활성화시킬 수 있다.

이상에서와 같이 본 발명에 따른 채널 공유에 기반한 애드 혹 방송 서비스 제공 방법 및 이를 위한 장치는 상기 [0183]

한 바와 같이 설명된 실시예들의 구성과 방법이 한정되게 적용될 수 있는 것이 아니라, 상기 실시예들은 다양한 변형이 이루어질 수 있도록 각 실시예들의 전부 또는 일부가 선택적으로 조합되어 구성될 수도 있다.

부호의 설명

110, 210, 220, 310, 410, 420, 430: 방송 송신기 [0184]

320: 무선 방송 중계차 400: 에이전트

(17)

710~730, 810~830, 910, 1110~1130, 1210~1230, 1310: 서브 프레임 911, 1311: 제어 PLP 920: 부트스트랩 송신 시점

1320: P1 심볼 송신 시점 1410: 방송데이터 송신모듈

1420: 실시간 제어데이터 처리모듈 1430: 비실시간 제어데이터 처리모듈 1510: 통신부 1520: 프로세서

1530: 메모리

도면 도면1

도면2

(18)

도면3

(19)

도면4

(20)

도면5

도면6

(21)

도면7

도면8

도면9

(22)

도면10

(23)

도면11

도면12

도면13

(24)

도면14

(25)

도면15

참조

관련 문서

청구항 7 소형 셀과 매크로 셀이 혼재하는 네트워크 환경에서 자원을 할당하는 장치에서, 매크로 셀에 할당된 전체 주파수 대역폭을 복수의 부분 주파수 대역으로 나누고, 상기 복수의 부분 주파수 대역 들 중에서 일부를 상기 매크로 셀에 포함되는 소형 셀들에게 할당하는 자원 분할부; 단말들로부터 CQIChannel Quality

명 세 서 청구범위 청구항 1 건축 문화재를 구성하는 부재의 정보를 포함하는 실측도면을 터치스크린상에 디스플레이하는 실측도면 배치부; 상기 터치스크린을 통해 입력되는 다수의 점을 근거로 모델링을 수행하여 3차원의 부재모델을 생성하는 부재모 델 생성부; 상기 부재모델 생성부에서 생성된 상기 부재모델을 저장하는 데이터베이스; 및

청구항 8 제7항에서, 상기 제거하는 단계는, 상기 적어도 하나의 송신 노드 중 제1 송신 노드의 SNR과, 상기 제1 송신 노드의 MCS를 바탕으로 결정된 제1 임 계값의 크기를 비교하는 단계, 그리고 상기 비교 결과를 바탕으로 상기 제1 송신 노드로부터 수신한 제1 데이터에 간섭 제거 합성interference

청구항 5 제1항에 있어서, 상기 단말기는 확장 순환 전치 신호extended cyclic prefix를 이용하여 데이터를 전송하는 것인 수신 성공 여부 정보 수신 방법 청구항 6 무선통신 시스템의 기지국에서 단말기로부터 수신된 데이터에 대한 수신 성공 여부 정보를 전송하는 방법에 있 어서, 기준 신호에 대한 순환 천이

청구항 10 지상파 DMB 전송 프레임의 고속 정보 채널FIC : Fast Information Channel을 통해 제공된 링크 정보 추출 방 법에 있어서, 상기 방법은, 상기 FIC 내의 정보 블록 중 하나에 속한 FIGFast Information Group에 포함된 링크 플래그를 분석하는 단계; 및 상기 분석 결과

청구항 8 복수의 전송 라인들; 복수의 수신 라인들; 복수의 전원 라인들; 및 상기 복수의 전송 라인들에 연결된 센서 유닛들을 갖는 센서 어레이를 포함하고, 상기 센서 유닛들 각각은, 상기 복수의 전송 라인들 중 대응하는 전송 라인에 연결된 게이트단 및 상기 복수의 전원 라인들 중 대응하는 전원 라인에 연결된 일단을 갖는

본 개시의 일 실시 예에 따른 조명 네트워크에서 조명 기기에 대한 위치 식별정보LID 할당 방법은, 상기 조명 기기와 조명 설치기 간의 직접 통신 이 불가능한 경우, 상기 조명 기기가 조명 게이트웨이를 통하여 조명 설치기에게 LID 할당 요청을 전송하고, 상 기 조명 설치기의 식별 요청에 응답하여 표시된 알림에 기초하여 상기 조명

통신 시스템의 수신기로서, 프로세서processor; 및 상기 프로세서에 의해 실행되는 적어도 하나의 명령이 저장된 메모리memory를 포함하고, 상기 적어도 하나의 명령은, 하이브리드 빔포밍이 적용된 빔beam들을 통해 상기 통신 시스템의 송신기로부터 참조 신호reference signa l들을 수신하고; 상기 참조
