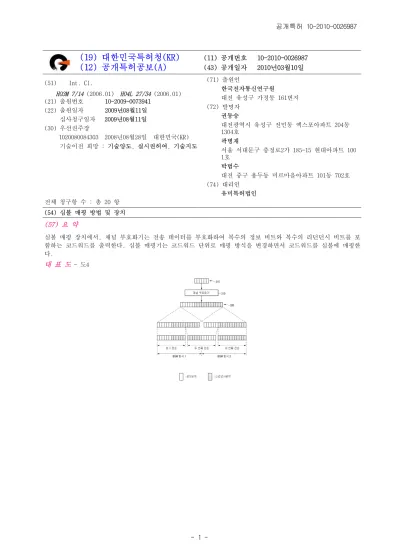

(19) 대한민국특허청(KR) (12) 공개특허공보(A)

(11) 공개번호 10-2010-0026987 (43) 공개일자 2010년03월10일 (51) Int. Cl.

H03M 7/14 (2006.01) H04L 27/34 (2006.01) (21) 출원번호 10-2009-0073941

(22) 출원일자 2009년08월11일 심사청구일자 2009년08월11일 (30) 우선권주장

1020080084303 2008년08월28일 대한민국(KR) 기술이전 희망 : 기술양도, 실시권허여, 기술지도

(71) 출원인

한국전자통신연구원

대전 유성구 가정동 161번지 (72) 발명자

권동승

대전광역시 유성구 전민동 엑스포아파트 204동 1304호

곽병재

서울 서대문구 충정로2가 185-15 현대아파트 100 1호

박범수

대전 중구 용두동 미르마을아파트 101동 702호 (74) 대리인

유미특허법인 전체 청구항 수 : 총 20 항

(54) 심볼 매핑 방법 및 장치 (57) 요 약

심볼 매핑 장치에서, 채널 부호화기는 전송 데이터를 부호화하여 복수의 정보 비트와 복수의 리던던시 비트를 포 함하는 코드워드를 출력한다. 심볼 매핑기는 코드워드 단위로 매핑 방식을 변경하면서 코드워드를 심볼에 매핑한 다.

대 표 도 - 도4

(2)

이 발명을 지원한 국가연구개발사업 과제고유번호 2008-F-002-01 부처명 지식경제부 연구사업명 IT원천기술개발

연구과제명 차세대 전술국방통신 원천기술개발 주관기관 한국전자통신연구원

연구기간 2008.03.01~2012.02.29

(3)

특허청구의 범위 청구항 1

심볼 매핑 장치에서 전송 데이터를 심볼에 매핑하는 방법에 있어서, 전송 데이터를 부호화하여 코드워드를 출력하는 단계,

제1 전송을 위해 상기 코드워드를 제1 매핑 방식에 따라 심볼에 매핑하는 단계, 그리고

제2 전송을 위해 상기 코드워드를 상기 제1 매핑 방식과 다른 제2 매핑 방식에 따라 심볼에 매핑하는 단계 를 포함하는 심볼 매핑 방법.

청구항 2 제1항에 있어서,

상기 코드워드의 어느 하나의 비트가 상기 제1 매핑 방식에 따라 매핑된 비트의 신뢰도와 상기 제2 매핑 방식에 따라 매핑된 비트의 신뢰도가 다른 심볼 매핑 방법.

청구항 3 제2항에 있어서,

상기 신뢰도는 평균 로그 우도비(log likelihood ratio, LLR) 값이 클수록 높은 심볼 매핑 방법.

청구항 4 제1항에 있어서,

상기 코드워드의 어느 하나의 비트가 상기 제1 매핑 방식에 따라 심볼의 제1 비트에 매핑되고 상기 제2 매핑 방 식에 따라 심볼의 제2 비트에 매핑되는 심볼 매핑 방법.

청구항 5 제4항에 있어서,

심볼 내에서의 상기 제1 비트의 위치와 상기 제2 비트의 위치가 다른 심볼 매핑 방법.

청구항 6 제4항에 있어서,

상기 제2 매핑 방식에 사용하는 성상도의 성상점은 상기 제1 매핑 방식에 사용하는 성상도의 성상점에 대해서 시프트되어 있는 심볼 매핑 방법.

청구항 7 제6항에 있어서,

심볼 내에서의 상기 제1 비트의 위치와 상기 제2 비트의 위치가 동일한 심볼 매핑 방법.

청구항 8 제6항에 있어서,

심볼 내에서의 상기 제1 비트의 위치와 상기 제2 비트의 위치가 다른 심볼 매핑 방법.

청구항 9 제4항에 있어서,

상기 심볼 매핑 장치는 복수의 안테나를 포함하며,

상기 제1 비트는 상기 복수의 안테나 중 제1 안테나를 통해 전송되고 상기 제2 비트는 상기 복수의 안테나 중

(4)

상기 제1 안테나와 다른 제2 안테나를 통해 전송되는 심볼 매핑 방법.

청구항 10 제9항에 있어서,

심볼 내에서의 상기 제1 비트의 위치와 상기 제2 비트의 위치가 동일한 심볼 매핑 방법.

청구항 11 제9항에 있어서,

심볼 내에서의 상기 제1 비트의 위치와 상기 제2 비트의 위치가 다른 심볼 매핑 방법.

청구항 12 제9항에 있어서,

상기 제2 매핑 방식에 사용하는 성상도의 성상점은 상기 제1 매핑 방식에 사용하는 성상도의 성상점에 대해서 시프트되어 있는 심볼 매핑 방법.

청구항 13 제1항에 있어서,

상기 제2 전송은 IR(incremental redundancy) 모드의 복합 자동 재전송 요구(hybrid automatic repeat request, HARQ) 방식에 따른 재전송인 심볼 매핑 방법.

청구항 14

전송 데이터를 부호화하여 코드워드를 출력하는 채널 부호화기, 그리고

상기 코드워드를 심볼에 매핑하며, 재전송 시에 코드워드 단위로 매핑 방식을 변경하면서 상기 코드워드를 심볼 에 매핑하는 심볼 매핑기

를 포함하는 심볼 매핑 장치.

청구항 15 제14항에 있어서,

상기 심볼 매핑기는 상기 코드워드 중 적어도 일부가 매핑되는 비트의 신뢰도가 달라지도록 상기 매핑 방식을 변경하는 심볼 매핑 장치.

청구항 16 제14항에 있어서, 상기 심볼 매핑기는,

상기 코드워드의 적어도 일부 비트가 심볼 내에서 할당되는 비트의 위치를 변경하는 방식, 상기 코드워드를 심볼에 할당할 때 사용하는 성상도의 성상점을 시프트하는 방식, 그리고 상기 코드워드의 적어도 일부 비트를 전송하기 위한 안테나를 변경하는 방식

중 적어도 하나의 방식을 이용하여서 상기 매핑 방식을 변경하는 심볼 매핑 장치.

청구항 17 제14항에 있어서,

상기 재전송은 IR(incremental redundancy) 모드의 복합 자동 재전송 요구(hybrid automatic repeat request, HARQ) 방식에 따른 재전송인 심볼 매핑 장치.

(5)

청구항 18

심볼 매핑 장치에서 전송 데이터를 심볼에 매핑하는 방법에 있어서, 전송 데이터를 부호화하여 전송 비트를 출력하는 단계,

상기 전송 비트를 원형 버퍼에 저장하는 단계,

상기 전송 비트를 상기 원형 버퍼로부터 읽어서 심볼에 매핑하는 단계, 그리고

상기 원형 버퍼의 끝에서 상기 전송 비트를 다시 읽을 때마다 상기 원형 버퍼로부터 읽은 비트를 상기 심볼에 매핑하는 매핑 방식을 변경하는 단계

를 포함하는 심볼 매핑 방법.

청구항 19 제18항에 있어서,

상기 변경하는 단계는 상기 전송 비트 중 적어도 일부가 매핑되는 비트의 신뢰도가 달라지도록 상기 매핑 방식 을 변경하는 심볼 매핑 방법.

청구항 20 제18항에 있어서,

상기 변경하는 단계는 상기 코드워드 중 적어도 일부 비트가 심볼 내에서 할당되는 비트의 위치가 변경되도록 상기 매핑 방식을 변경하는 심볼 매핑 방법.

명 세 서

발명의 상세한 설명 기 술 분 야

본 발명은 심볼 매핑 방법 및 장치에 관한 것이다.

[0001]

본 발명은 지식경제부의 IT원천기술개발사업의 일환으로 수행한 연구로부터 도출된 것이다[과제관리번호: 2008- [0002]

F-002-01, 과제명: 차세대 전술국방통신 원천기술개발].

배 경 기 술

정보 비트(information bits)를 채널 부호화기(channel coder)로 부호화하면, 채널 부호화기는 정보 비트 [0003]

(information bits)에 리던던시 비트(redundancy bits)가 추가된 코드워드(codeword)를 출력한다. 이러한 채널 부호화기의 예로 컨볼루션널 터보 코드(convolutional turbo code, CTC) 등의 시스티매틱 채널 부호화기 (systematic channel coder)가 있다.

변조 방식 중 QAM(quadrature amplitude modulation)은 전송 데이터의 복수의 비트를 하나의 심볼(symbol)의 [0004]

위상(phase)과 크기(amplitude) 정보로 변환하여 전송하는 변조 방식이다. 16-QAM은 하나의 심볼로 4비트를 전 송할 수 있고, 64-QAM은 하나의 심볼로 6비트를 전송할 수 있다.

예를 들면, 16-QAM은 전송하고자 하는 데이터를 4비트 단위로 나누어 각각을 16개의 심볼 중 하나에 매핑한 후 [0005]

변조하여 전송하는데 주로 사용되는 심볼 매핑 방식이 그레이 매핑(gray mapping)이다. 그레이 매핑에 따라 변 조된 4비트 심볼을 수신한 경우 수신 심볼의 각 비트의 신뢰도가 다르다. 수신 비트의 신뢰도는 예를 들면 로그 우도비(log likelihood ratio, LLR) 값으로 나타낼 수 있다. 이러한 신뢰도의 차이로 인해 코드워드를 심볼에 어떻게 매핑하는지에 따라서 수신 심볼의 수신 성능, 예를 들면 블록 오류율(block error rate, BLER)이 달라질 수 있다.

또한 무선 통신 시스템에서는 전송된 패킷이 수신단에서 정상적으로 수신되지 않는 경우 해당 패킷을 재전송하 [0006]

는 방식이 사용된다. 재전송 방식으로 예를 들면 복합 자동 반복 요구(hybrid automatic repeat request, HARQ) 방식이 있다. 이러한 재전송 방식에서 재전송 패킷의 수신 성능을 향상시키기 위해서도 신뢰도를 고려할

(6)

필요가 있다.

발명의 내용

해결 하고자하는 과제

본 발명이 이루고자 하는 기술적 과제는 수신 성능을 향상시킬 수 있는 심볼 매핑 방법 및 장치를 제공하는 것 [0007]

이다.

과제 해결수단

본 발명의 한 특징에 따르면, 심볼 매핑 장치에서 전송 데이터를 심볼에 매핑하는 방법이 제공된다. 이 방법은, [0008]

전송 데이터를 부호화하여 코드워드를 출력하는 단계, 제1 전송을 위해 상기 코드워드를 제1 매핑 방식에 따라 심볼에 매핑하는 단계, 그리고 제2 전송을 위해 상기 코드워드를 상기 제1 매핑 방식과 다른 제2 매핑 방식에 따라 심볼에 매핑하는 단계를 포함한다.

상기 코드워드의 어느 하나의 비트가 상기 제1 매핑 방식에 따라 매핑된 비트의 신뢰도와 상기 제2 매핑 방식에 [0009]

따라 매핑된 비트의 신뢰도가 다를 수 있다.

상기 코드워드의 어느 하나의 비트가 상기 제1 매핑 방식에 따라 심볼의 제1 비트에 매핑되고 상기 제2 매핑 방 [0010]

식에 따라 심볼의 제2 비트에 매핑될 수 있다. 이 경우 심볼 내에서의 상기 제1 비트의 위치와 상기 제2 비트의 위치가 다르거나, 상기 제2 매핑 방식에 사용하는 성상도의 성상점은 상기 제1 매핑 방식에 사용하는 성상도의 성상점에 대해서 시프트되어 있을 수 있다.

상기 제2 전송은 IR(incremental redundancy) 모드의 복합 자동 재전송 요구(hybrid automatic repeat [0011]

request, HARQ) 방식에 따른 재전송일 수 있다.

본 발명의 다른 특징에 따르면, 채널 부호화기 및 심볼 매핑기를 포함하는 심볼 매핑 장치가 제공된다. 상기 채 [0012]

널 부호화기는 전송 데이터를 부호화하여 코드워드를 출력하고, 상기 심볼 매핑기는 상기 코드워드를 심볼에 매 핑하며, 재전송 시에 코드워드 단위로 매핑 방식을 변경하면서 상기 코드워드를 심볼에 매핑한다.

본 발명의 또 다른 특징에 따르면, 심볼 매핑 장치에서 전송 데이터를 심볼에 매핑하는 방법이 제공된다. 이 방 [0013]

법은, 전송 데이터를 부호화하여 전송 비트를 출력하는 단계, 상기 전송 비트를 원형 버퍼에 저장하는 단계, 상 기 전송 비트를 상기 원형 버퍼로부터 읽어서 심볼에 매핑하는 단계, 그리고 상기 원형 버퍼의 끝에서 상기 전 송 비트를 다시 읽을 때마다 상기 원형 버퍼로부터 읽은 비트를 상기 심볼에 매핑하는 매핑 방식을 변경하는 단 계를 포함한다.

효 과

본 발명의 한 실시예에 따르면, 코드워드 단위로 매핑 방식을 변경함으로써 서로 다른 매핑 방식이 상호 보완 [0014]

역할을 하여서 블록 오류율, 다이버시티 이득 등의 수신 성능을 향상시킬 수 있다.

발명의 실시를 위한 구체적인 내용

아래에서는 첨부한 도면을 참고로 하여 본 발명의 실시예에 대하여 본 발명이 속하는 기술 분야에서 통상의 지 [0015]

식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다. 그러나 본 발명은 여러 가지 상이한 형태로 구현 될 수 있으며 여기에서 설명하는 실시예에 한정되지 않는다. 그리고 도면에서 본 발명을 명확하게 설명하기 위 해서 설명과 관계없는 부분은 생략하였으며, 명세서 전체를 통하여 유사한 부분에 대해서는 유사한 도면 시퀀스 를 붙였다.

명세서 전체에서, 어떤 부분이 어떤 구성요소를 "포함"한다고 할 때, 이는 특별히 반대되는 기재가 없는 한 다 [0016]

른 구성요소를 제외하는 것이 아니라 다른 구성요소를 더 포함할 수 있는 것을 의미한다.

먼저, 전송 데이터를 변조하는 경우에 심볼 내 각 비트의 신뢰도에 대하여 도 1을 참고로 하여 설명한다.

[0017]

도 1은 16-QAM의 그레이 매핑의 한 예를 나타내는 도면이다. 도 1에서는 변조 방식의 한 예로 16-QAM을, 심볼 [0018]

매핑 방식의 한 예로 그레이 매핑을, 신뢰도의 한 예로 LLR을 사용하여 설명한다.

도 1을 참고하면, 그레이 매핑에서는 인접 심볼 간에 한 비트의 값만 다르고 나머지 비트의 값은 동일하다. 하 [0019]

(7)

나의 16-QAM 성상도(QAM constellation)에 대해서 그레이 매핑이 복수 개 존재할 수 있으며, 도 1은 복수의 그 레이 매핑 중 한 예를 나타내며, 도 1의 심볼에서는 4개의 비트가 i1, i2, q1, q2의 순으로 위치한다.

이 경우, 인페이즈(in-phase) 성분으로 매핑되는 비트 중 첫 번째 비트(i1)의 평균 LLR 값이 두 번째 비트(i2) [0020]

의 평균 LLR 값보다 크고, 쿼드러쳐(quadrature) 성분으로 매핑되는 비트 중 첫 번째 비트(q1)의 평균 LLR 값이 두 번째 비트(q2)의 평균 LLR 값보다 크다. 그러므로 도 1에서는 4비트 심볼 중 첫 번째 및 세 번째 비트(i1, q1)가 두 번째 및 네 번째 비트(i2, q2)보다 신뢰도가 높다.

이와 같이 그레이 매핑 등의 심볼 매핑 방식에서 각 비트의 신뢰도는 그 위치에 따라 달라질 수 있으므로, 채널 [0021]

부호화기의 출력인 코드워드의 비트들을 심볼에 매핑하는 방식(bit-to-symbol mapping, 앞으로 "BSM"이라 함)에 따라 전송 패킷의 블록 오류율과 같은 수신 성능이 영향을 받을 수 있다. 아래에서는 수신 성능을 향상시킬 수 있는 실시예에 대하여 도 2 내지 도 11을 참고로 하여 설명한다.

도 2는 본 발명의 한 실시예에 따른 심볼 매핑 장치의 개략적인 블록도이고, 도 3 및 도 4는 각각 본 발명의 한 [0022]

실시예에 따른 심볼 매핑 방법을 개략적으로 나타내는 도면이다. 도 5는 본 발명의 한 실시예에 따른 원형 버퍼 를 나타내는 도면이다.

도 2 내지 도 4에서는 설명의 편의상 부호화율을 (1/3)이고, 전송 블록, 즉 전송 패킷의 길이가 정보 비트의 길 [0023]

이의 두 배에 해당하는 경우를 예시한다.

도 2를 참고하면, 본 발명의 한 실시예에 따른 심볼 매핑 장치(200)는 채널 부호화기(channel coder)(210), 심 [0024]

볼 매핑기(220) 및 송신기(230)를 포함한다.

도 3을 참고하면, 먼저 채널 부호화기(210), 예를 들면 시스티매틱 채널 부호화기는 전송 데이터(310)를 부호화 [0025]

한다. 그러면 채널 부호화기(210)에서는 복수의 정보 비트(information bits)에 복수의 리던던시 비트 (redundancy bits)가 추가된 형태의 코드워드(320)가 출력된다. 정보 비트는 부호화 전의 전송 데이터와 동일한 비트이고, 리던던시 비트는 전송 데이터에 대한 리던던시 정보를 포함하고 있는 비트이다. 채널 부호화기(210) 의 부호화율을 (1/3)이라 하면, 채널 부호화기(210)의 출력인 코드워드(320)는 정보 비트(310)의 3배의 길이를 가진다.

심볼 매핑기(220)는 초기 전송을 위해 코드워드(320) 중 전송 블록의 길이에 해당하는 비트(331)를 하나의 BSM [0026]

방식(앞으로 "BSM 방식 1"이라 함)으로 심볼에 매핑하고, 송신기(230)는 이와 같이 매핑된 심볼들로 이루어진 전송 블록을 수신단으로 전송한다(초기 전송). 한편, 심볼 매핑기(220)가 심볼 매핑을 하기 전에 정보 비트와 리던던시 비트 중 적어도 일부는 천공(puncturing)될 수 있으며, 또한 정보 비트와 리던던시 비트는 각각 인터 리빙될 수 있다.

초기 전송 후에 수신단으로부터 부정 응답(negative acknowledge, NAK)을 수신하는 경우, 송신기(230)는 코드워 [0027]

드(320) 중 초기 전송에서 전송되지 않았던 리던던시 비트를 재전송한다. 이러한 재전송 방식으로 IR(incremental redundancy) 모드의 HARQ 방식이 사용될 수 있다. 한편, 두 번째 전송에서 전송할 리던던시 비 트의 길이가 전송 블록의 길이보다 짧은 경우에 리던던시 비트와 함께 코드워드(320)의 정보 비트가 전송될 수 있다. 이를 위해, 두 번째 전송에서 심볼 매핑기(220)는 전송 블록의 길이에 해당하는 비트[도 3에서는 코드워 드(320)의 리던던시 비트 중 일부와 코드워드(320)의 정보 비트]를 다른 BSM 방식(앞으로 "BSM 방식 2"라 함)으 로 심볼에 매핑하고, 송신기(230)는 이와 같이 매핑된 심볼들로 이루어진 전송 블록을 수신단으로 전송한다.

두 번째 전송 후에 수신단으로부터 부정 응답을 수신하는 경우, 송신기(230)는 코드워드(320) 중 두 번째 전송 [0028]

에서 전송되지 않았던 리던던시 비트를 재전송한다. 이를 위해, 세 번째 전송에서 심볼 매핑기(220)는 전송 블 록의 길이에 해당하는 비트[도 3에서는 코드워드(320)의 리던던시 비트]를 또 다른 BSM 방식(앞으로 "BSM 방식 3"이라 함)으로 심볼에 매핑하고, 송신기(230)는 이와 같이 매핑된 심볼들로 이루어진 전송 블록을 수신단으로 전송한다.

이 경우 수신단은 초기 전송 및 재전송에서 수신한 비트들을 모두 이용하여 정보 비트를 복원한다. 심볼 매핑기 [0029]

(220)는 수신단에서의 수신 성능을 향상시킬 수 있도록 BSM 방식 1 내지 3을 설정한다. 이를 위해 심볼 매핑기 (220)는 BSM 방식 2가 BSM 방식 1을 보완하도록 설정할 수 있다. 예를 들면, 심볼 매핑기(220)는 어떤 심볼이 한번은 BSM 방식 1로 매핑되어 전송되고 다른 한번은 BSM 방식 2로 매핑되어 전송되는 경우에 우수한 수신 성능 이 나올 수 있도록 BSM 방식 1 및 2를 설정할 수 있다. 그리고 심볼 매핑기(220)는 BSM 방식 3을 BSM 방식 1 및

(8)

2로 매핑되어 수신된 심볼과 BSM 방식 3으로 매핑되어 수신된 심볼을 결합하는 경우에 최대의 다이버스티 이득 을 얻을 수 있도록 설정할 수 있다. 이 경우, BSM 방식 2는 BSM 방식 1에 최적화되어 설정되므로, BSM 방식 2와 BSM 방식 3 사이의 상호 보완성은 BSM 방식 1과 BSM 방식 3 사이의 상호 보완성 및 BSM 방식 1과 BSM 방식 2 사 이의 상호 보완성보다 떨어진다. 그러므로 도 3에 도시한 것처럼 두 번째 전송에서 BSM 방식 2로 매핑되고 세 번째 전송에서 BSM 방식 3으로 매핑되어 전송된 리던던시 비트의 경우 다른 비트에 비해서 다이버시티 이득이 떨어진다.

한편, 도 4를 참고하면, 심볼 매핑기(220)는 전송 단위로 BSM 방식을 변경하는 도 3에 도시한 실시예와 달리 코 [0030]

드워드(320) 단위로 BSM 방식을 변경한다. 즉, 심볼 매핑기(220)는 한번은 코드워드(320)를 BSM 방식 1로 심볼 에 매핑하고, 다음 번에는 코드워드(320)를 BSM 방식 2로 심볼에 매핑한다.

이를 위해, 도 5에 도시한 것처럼 심볼 매핑기(220)는 코드워드(d0, d1, …, dN-1, dN, dN+1, …, d2N-1, d2N, d2N+1, [0031]

…, d3N-1)를 원형 버퍼(circular buffer)(510)에 저장한 후에, 원형 버퍼(510)의 끝에서 코드워드(d0, d1, …, dN-1, dN, dN+1, …, d2N-1, d2N, d2N+1, …, d3N-1)를 다시 읽을 때마다 BSM 방식을 변경할 수 있다.

그러면 송신기(230)는 초기 전송에서는 BSM 방식 1로 매핑된 정보 비트와 리던던시 비트로 이루어진 전송 블록 [0032]

을 수신단으로 전송한다. 초기 전송 후에 수신단으로부터 부정 응답을 수신하는 경우, 송신기(230)는 BSM 방식 1로 매핑된 리던던시 비트와 BSM 방식 2로 매핑된 전송 비트로 이루어진 전송 블록을 수신단으로 전송한다. 두 번째 전송 후에 수신단으로부터 부정 응답을 수신하는 경우, 송신기(230)는 BSM 방식 2로 매핑된 리던던시 비트 로 이루어진 전송 블록을 전송한다.

이 경우 코드워드(320)의 모든 비트들이 한번은 BSM 방식 1로 매핑되어 전송되고 또 한번은 BSM 방식 2로 매핑 [0033]

되어 전송되므로, BSM 방식 1과 BSM 방식 2이 상호 보완 역할을 하여서 블록 오류율, 다이버시티 이득 등의 수 신 성능이 향상될 수 있다.

심볼 매핑기(220)는 BSM 방식 1에서 낮은 신뢰도를 가지는 비트에 할당된 비트를 BSM 방식 2에서는 보다 높은 [0034]

신뢰도를 가지는 비트에 할당하고, BSM 방식 1에서 높은 신뢰도를 가지는 비트에 할당된 비트를 BSM 방식 2에서 는 보다 낮은 신뢰도를 가지는 비트에 할당함으로써, BSM 방식 1과 BSM 방식 2을 상호 보완적으로 할 수 있다.

아래에서는 BSM 방식 1과 BSM 방식 2을 상호 보완적으로 설정하는 실시예에 대해서 도 6 내지 도 9를 참고로 하 여 상세하게 설명한다.

도 6 및 도 7은 각각 본 발명의 한 실시예에 따른 BSM 방식을 나타내는 도면이다. 도 6 및 도 7에서는 도 1에 [0035]

도시한 16-QAM의 그레이 매핑을 사용하는 것으로 가정한다.

도 6을 참고하면, 심볼 매핑기(220)는 코드워드(320)의 비트들을 차례로 심볼의 4비트(i1, i2, q1, q2)에 매핑한 [0036]

다. 이와 같이 하면 코드워드(320)의 홀수 번째 비트가 i1 및 q1 비트에 매핑되고, 코드워드(320)의 짝수 번째 비트가 i2 및 q2 비트에 매핑된다. 즉, 심볼 매핑기(220)는 홀수 번째 비트를 짝수 번째 비트에 비해서 높은 신 뢰도를 가지는 비트에 매핑한다.

도 7을 참고하면, 심볼 매핑기(220)는 도 6에서 i1 및 q1 비트에 매핑한 비트들을 i2 및 q2 비트에 매핑하고, 도 [0037]

6에서 i2 및 q2 비트에 매핑한 비트들을 i1 및 q1 비트에 매핑한다. 이와 같이 하면 코드워드(320)의 홀수 번째 비트가 i2 및 q2 비트에 매핑되고, 코드워드(320)의 짝수 번째 비트가 i1 및 q1 비트에 매핑된다. 즉, 심볼 매핑 기(220)는 짝수 번째 비트를 홀수 번째 비트에 비해서 높은 신뢰도를 가지는 비트에 매핑한다.

이에 따라, 심볼 매핑기(220)는 코드워드를 한번은 도 6 및 도 7에 도시한 BSM 방식 중 하나의 방식으로 매핑하 [0038]

고 또 한번은 도 6 및 도 7에 도시한 BSM 방식 중 다른 하나의 방식으로 매핑한다. 그러면 심볼 매핑기(220)는 높은 신뢰도를 가지는 비트에 매핑되었던 비트를 재전송에서는 보다 낮은 신뢰도를 가지는 비트에 매핑하고, 낮 은 신뢰도를 가지는 비트에 매핑되었던 비트를 재전송에서는 보다 낮은 신뢰도를 가지는 비트에 매핑할 수 있다.

도 8 및 도 9는 각각 본 발명의 다른 실시예에 따른 BSM 방식을 나타내는 도면이다. 도 8 및 도 9에서는 16-QAM [0039]

의 그레이 매핑을 사용하는 것으로 가정한다.

도 8 및 도 9를 참고하면, 심볼 매핑기(220)는 도 1에 도시한 성상도에 성상 시프트(constellation shift)를 적 [0040]

(9)

용한 성상도를 사용하여 코드워드를 심볼에 매핑한다.

도 8을 참고하면, 심볼 매핑기(220)는 성상도의 각 사분면에서 4개의 성상점이 중심으로 모이는 형태로 성상 시 [0041]

프트를 적용한다. 그러면 서로 다른 값의 i1 또는 q1 비트를 가지는 두 심볼 사이의 거리가 멀어지고, 서로 다른 값의 i2 또는 q2 비트를 가지는 두 심볼 사이의 거리가 가까워지므로, i1 및 q1 비트의 신뢰도는 도 1에 비해 더 높아지고, i2 및 q2 비트의 신뢰도는 도 1에 비해 더 낮아진다.

도 9를 참고하면, 심볼 매핑기(220)는 성상도의 각 사분면에서 4개의 성상점이 중심에서 멀어지는 형태로 성상 [0042]

시프트를 적용한다. 그러면 서로 다른 값의 i1 또는 q1 비트를 가지는 두 심볼 사이의 거리가 가까워지고, 서로 다른 값의 i2 또는 q2 비트를 가지는 두 심볼 사이의 거리가 멀어지므로, i1 및 q1 비트의 신뢰도는 도 1에 비해 낮아지고, i2 및 q2 비트의 신뢰도는 도 1에 비해 높아진다.

이에 따라 심볼 매핑기(220)는 코드워드를 한번은 도 8 및 도 9에 도시한 성상도 중 하나의 성상도를 사용하는 [0043]

BSM 방식으로 매핑하고 또 한번은 도 8 및 도 9에 도시한 성상도 중 다른 하나의 성상도를 사용하는 BSM 방식으 로 매핑할 수 있다. 그러면 심볼 매핑기(220)는 높은 신뢰도를 가지는 비트에 매핑되었던 비트를 재전송에서는 보다 낮은 신뢰도를 가지는 비트에 매핑하고 낮은 신뢰도를 가지는 비트에 매핑되었던 비트를 재전송에서는 보 다 높은 신뢰도를 가지는 비트에 매핑할 수 있다.

도 10 및 도 11은 각각 본 발명의 다른 실시예에 따른 BSM 방식을 나타내는 도면이다.

[0044]

도 10 및 도 11을 참고하면, 송신기(230)는 복수의 안테나(안테나 1, 안테나 2)를 포함한다.

[0045]

도 10을 참고하면, 심볼 매핑기(220)는 코드워드의 일부 비트(i1', i2', q1', q2')를 복수의 안테나 중에서 안테 [0046]

나 1을 통해 송신될 비트에 매핑하고, 코드워드의 다른 일부 비트(i1", i2", q1", q2")를 복수의 안테나 중에서 안테나 2를 통해 송신될 비트에 매핑한다.

도 11을 참고하면, 심볼 매핑기(220)는 코드워드 중에서 도 10에서 안테나 1을 통해 송신된 비트(i1', i2', q1', [0047]

q2')를 복수의 안테나 중에서 안테나 2를 통해 송신될 비트에 매핑하고, 코드워드 중에서 도 10에서 안테나 2를 통해 송신된 비트(i1", i2", q1", q2")를 복수의 안테나 중에서 안테나 1을 통해 송신될 비트에 매핑한다.

이에 따라, 심볼 매핑기(220)는 코드워드를 한번은 도 10 및 도 11에 도시한 BSM 방식 중 하나의 방식으로 매핑 [0048]

하고 또 한번은 도 10 및 도 11에 도시한 BSM 방식 중 다른 하나의 방식으로 매핑할 수 있다. 그러면 안테나 1 을 통해 송신된 비트가 다음 전송에서는 안테나 2를 통해 전송되므로, 공간 다이버시티 이득을 얻을 수 있다.

이와 같이 본 발명의 실시예에 따른 심볼 매핑 장치(200)는 코드워드 단위로 BSM 방식을 변경함으로써, 처음에 [0049]

전송된 코드워드의 각 비트와 재전송된 코드워드의 각 비트가 상호 보완하는 역할을 하여서, 블록 오류율, 다이 버시티 이득 등의 수신 성능을 향상시킬 수 있다. 이 경우 BSM 방식으로 심볼 내에서 매핑되는 비트를 변경하는 방식(도 6 및 도 7 참고), 심볼에 매핑할 때 사용하는 성상도의 성상점을 시프트하는 방식(도 8 및 도 9 참고), 그리고 안테나 사이에서 비트를 재배열하는 방식(도 10 및 도 11 참고)을 각각 사용하거나, 이들 3개의 방식 중 적어도 2개의 방식을 조합하여 사용할 수 있다.

한편, 본 발명의 실시예에서는 심볼 당 4개의 비트가 존재하는 16-QAM을 예로 들어서 설명하였지만, 본 발명의 [0050]

실시예에 따른 심볼 매핑 방법은 16-QAM 이외의 변조 방식(예를 들면 22n QAM)에도 적용할 수 있다.

또한 본 발명의 실시예에서는 코드워드의 길이가 정보 비트의 길이(N)의 3배(3N)인 경우를 예로 들어서 설명하 [0051]

였지만, 코드워드의 길이는 정보 비트의 길이 사이의 관계는 이에 한정되지 않는다. 예를 들면, 코드워드의 길 이가 정보 비트의 길이(N)의 2배(2N), 4배(4N), 5배(5N) 등이 될 수도 있다.

본 발명의 실시예는 이상에서 설명한 장치 및/또는 방법을 통해서만 구현이 되는 것은 아니며, 본 발명의 실시 [0052]

예의 구성에 대응하는 기능을 실현하기 위한 프로그램, 그 프로그램이 기록된 기록 매체 등을 통해 구현될 수도 있다.

이상에서 본 발명의 실시예에 대하여 상세하게 설명하였지만 본 발명의 권리범위는 이에 한정되는 것은 아니고 [0053]

다음의 청구범위에서 정의하고 있는 본 발명의 기본 개념을 이용한 당업자의 여러 변형 및 개량 형태 또한 본 발명의 권리범위에 속하는 것이다.

(10)
