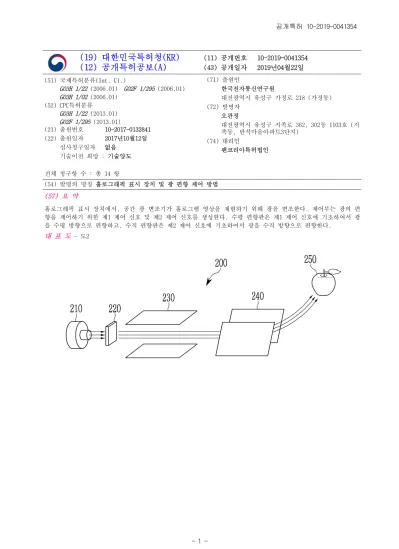

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2019-0041354 (43) 공개일자 2019년04월22일 (51) 국제특허분류(Int. Cl.)
G03H 1/22 (2006.01) G02F 1/295 (2006.01) G03H 1/02 (2006.01)
(52) CPC특허분류
G03H 1/22 (2013.01) G02F 1/295 (2013.01)
(21) 출원번호 10-2017-0132841 (22) 출원일자 2017년10월12일 심사청구일자 없음
기술이전 희망 : 기술양도
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
오관정
대전광역시 유성구 지족로 362, 302동 1103호 (지 족동, 반석마을아파트3단지)
(74) 대리인
팬코리아특허법인
전체 청구항 수 : 총 14 항
(54) 발명의 명칭 홀로그래픽 표시 장치 및 광 편향 제어 방법
(57) 요 약
홀로그래픽 표시 장치에서, 공간 광 변조기가 홀로그램 영상을 재현하기 위해 광을 변조한다. 제어부는 광의 편 향을 제어하기 위한 제1 제어 신호 및 제2 제어 신호를 생성한다. 수평 편향판은 제1 제어 신호에 기초하여서 광 을 수평 방향으로 편향하고, 수직 편향판은 제2 제어 신호에 기초하여서 광을 수직 방향으로 편향한다.
대 표 도
- 도2(52) CPC특허분류
G03H 2001/0224 (2013.01) 이 발명을 지원한 국가연구개발사업 과제고유번호 GK17D0100
부처명 과학기술정보통신부
연구관리전문기관 (재)기가코리아사업단 연구사업명 기가코리아사업
연구과제명 디지털 홀로그래픽 테이블탑형 단말 기술 개발 기 여 율 1/1
주관기관 한국전자통신연구원 연구기간 2017.05.01~2018.02.28
명 세 서 청구범위
청구항 1광을 출력하는 광원,
홀로그램 영상을 재현하기 위해 상기 광을 변조하는 공간 광 변조기,
상기 광의 편향을 제어하기 위한 제1 제어 신호 및 제2 제어 신호를 생성하는 제어부, 상기 제1 제어 신호에 기초하여서 상기 광을 수평 방향으로 편향하는 수평 편향판, 그리고 상기 제2 제어 신호에 기초하여서 상기 광을 수직 방향으로 편향하는 수직 편향판
을 포함하는 홀로그래픽 표시 장치.
청구항 2 제1항에서,
상기 공간 광 변조기는 상기 광원에서 출력되는 광을 변조하여 상기 수평 편향판 및 상기 수직 편향판으로 전달 하는 홀로그래픽 표시 장치.
청구항 3 제1항에서,
상기 공간 광 변조기는 상기 수평 편향판 및 상기 수직 편향판에서 출력되는 광을 변조하는 홀로그래픽 표시 장 치.
청구항 4 제1항에서,
전기장에 의해 밀도 조절이 가능한 산란 물질이 주입되어 있는 빔 조향 모듈을 더 포함하며,
상기 수평 편향판 및 상기 수직 편향판은 상기 광이 상기 빔 조향 모듈을 통과하는 동안 상기 광을 편향하는 홀로그래픽 표시 장치.
청구항 5 제1항에서,
전기장에 의해 굴절률 조절이 가능한 메타 물질이 주입되어 있는 빔 조향 모듈을 더 포함하며,
상기 수평 편향판 및 상기 수직 편향판은 상기 광이 상기 빔 조향 모듈을 통과하는 동안 상기 광을 편향하는 홀로그래픽 표시 장치.
청구항 6 제1항에서,
사용자의 동공의 위치를 추적하는 동공 추적부를 더 포함하며,
상기 제어부는 상기 동공의 위치에 기초해서 상기 제1 제어 신호 및 상기 제2 제어 신호를 생성하는 홀로그래픽 표시 장치.
청구항 7
제1항에서,
상기 제1 제어 신호는 상기 수평 편향판에서 형성되는 전기장의 세기를 결정하며, 상기 제2 제어 신호는 상기 수직 편향판에서 형성되는 전기장의 세기를 결정하는 홀로그래픽 표시 장치.
청구항 8
홀로그래픽 표시 장치의 광 편향 제어 방법으로서, 홀로그램 영상을 재현하기 위해 광을 변조하는 단계,
상기 광의 편향을 제어하기 위한 제1 제어 신호 및 제2 제어 신호를 생성하는 단계,
상기 제1 제어 신호에 기초하여서 수평 편향판을 사용해서 상기 광을 수평 방향으로 편향하는 단계, 그리고 상기 제2 제어 신호에 기초하여서 수직 편향판을 사용해서 상기 광을 수직 방향으로 편향하는 단계
를 포함하는 광 편향 제어 방법.
청구항 9 제8항에서,
상기 광을 변조하는 단계는, 상기 수평 방향 및 상기 수직 방향으로 편향된 상기 광을 수신하는 단계를 포함하 는 광 편향 제어 방법.
청구항 10 제7항에서,
상기 광을 변조하는 단계는, 상기 광을 변조한 후에 상기 수평 편향판 및 상기 수직 편향판으로 전달하는 단계 를 포함하는 광 편향 제어 방법.
청구항 11 제8항에서,
상기 광을 수평 방향으로 편향하는 단계는, 전기장에 의해 밀도 조절이 가능한 산란 물질이 주입되어 있는 빔 조향 모듈을 통과하는 상기 광을 상기 수평 방향으로 편향하고,
상기 광을 수직 방향으로 편향하는 단계는, 상기 빔 조향 모듈을 통과하는 상기 광을 상기 수직 방향으로 편향 하는
광 편향 제어 방법.
청구항 12 제8항에서,
상기 광을 수평 방향으로 편향하는 단계는, 전기장에 의해 굴절률 조절이 가능한 메타 물질이 주입되어 있는 빔 조향 모듈을 통과하는 상기 광을 상기 수평 방향으로 편향하고,
상기 광을 수직 방향으로 편향하는 단계는, 상기 빔 조향 모듈을 통과하는 상기 광을 상기 수직 방향으로 편향 하는
광 편향 제어 방법.
청구항 13 제8항에서,
상기 사용자의 동공의 위치를 추적하는 단계를 더 포함하며,
상기 제1 제어 신호 및 제2 제어 신호를 생성하는 단계는, 상기 동공의 위치에 기초해서 상기 제1 제어 신호 및 상기 제2 제어 신호를 생성하는 광 편향 제어 방법.
청구항 14 제8항에서,
상기 제1 제어 신호는 상기 수평 편향판에서 형성되는 전기장의 세기를 결정하며, 상기 제2 제어 신호는 상기 수직 편향판에서 형성되는 전기장의 세기를 결정하는 광 편향 제어 방법.
발명의 설명 기 술 분 야
본 발명은 홀로그래픽 표시 장치 및 광 편향 제어 방법에 관한 것이다.
[0001]
배 경 기 술
홀로그래픽 기술은 광의 회절과 간섭 현상을 이용하는 기술로 광의 진폭 정보만 기록하는 기존의 평면 영상과 [0002]
달리 광의 위상 정보까지 활용함으로써 실물을 보는 것과 같은 입체 영상을 제공할 수 있는 기술이다.
홀로그래픽 표시 장치는 홀로그램 영상을 재현하기 위해서는 일반적으로 간섭성(coherence)이 좋은 레이저를 광 [0003]
원으로 이용하고, 공간 광 변조기(spatial light modulator, SLM)라는 디스플레이 모듈을 이용한다. 재현되는 홀로그램 영상의 화질과 시야각은 공간 광 변조기의 픽셀 피치(pixel pitch)와 밀접한 관계가 있다. 동일 해상 도 기준으로 픽셀 피치가 작을수록 홀로그램 영상의 화질은 좋아지고, 시야각도 넓어진다. 공간 광 변조기의 픽 셀 피치가 1㎛이고 녹색 파장대의 레이저가사용되는 경우, 대략 30도 정도의 시야각을 제공할 수 있다. 그러나 픽셀 피치를 작게 만들기가 어렵고 물리적인 회절 한계 때문에, 현재의 홀로그래픽 표시 장치는 일반적인 평면 표시 장치와 같이 180도에 가까운 시야각을 제공하지 못하고 있다.
발명의 내용 해결하려는 과제
본 발명이 이루고자 하는 과제는 시야각을 확장할 수 있는 홀로그래픽 표시 장치 및 광 편향 제어 방법을 제공 [0004]
하는 것이다.
과제의 해결 수단
본 발명의 한 실시예에 따르면, 광을 출력하는 광원, 공간 광 변조기, 제어부, 수평 편향판 및 수직 편향판을 [0005]
포함하는 홀로그래픽 표시 장치가 제공된다. 상기 공간 광 변조기는 홀로그램 영상을 재현하기 위해 상기 광을 변조하고, 상기 제어부는 상기 광의 편향을 제어하기 위한 제1 제어 신호 및 제2 제어 신호를 생성한다. 상기 수평 편향판은 상기 제1 제어 신호에 기초하여서 상기 광을 수평 방향으로 편향하고, 상기 수직 편향판은 상기 제2 제어 신호에 기초하여서 상기 광을 수직 방향으로 편향한다.
상기 공간 광 변조기는 상기 광원에서 출력되는 광을 변조하여 상기 수평 편향판 및 상기 수직 편향판으로 전달 [0006]
할 수 있다.
상기 공간 광 변조기는 상기 수평 편향판 및 상기 수직 편향판에서 출력되는 광을 변조할 수 있다.
[0007]
상기 홀로그래픽 표시 장치는, 전기장에 의해 밀도 조절이 가능한 산란 물질이 주입되어 있는 빔 조향 모듈을 [0008]
더 포함할 수 있다. 이때, 상기 수평 편향판 및 상기 수직 편향판은 상기 광이 상기 빔 조향 모듈을 통과하는 동안 상기 광을 편향할 수 있다.
상기 홀로그래픽 표시 장치는, 전기장에 의해 굴절률 조절이 가능한 메타 물질이 주입되어 있는 빔 조향 모듈을 [0009]
더 포함할 수 있다. 이때, 상기 수평 편향판 및 상기 수직 편향판은 상기 광이 상기 빔 조향 모듈을 통과하는 동안 상기 광을 편향할 수 있다.
상기 홀로그래픽 표시 장치는, 사용자의 동공의 위치를 추적하는 동공 추적부를 더 포함할 수 있다. 이때, 상기 [0010]
제어부는 상기 동공의 위치에 기초해서 상기 제1 제어 신호 및 상기 제2 제어 신호를 생성할 수 있다.
상기 제1 제어 신호는 상기 수평 편향판에서 형성되는 전기장의 세기를 결정하며, 상기 제2 제어 신호는 상기 [0011]
수직 편향판에서 형성되는 전기장의 세기를 결정할 수 있다.
본 발명의 다른 실시예에 따르면, 홀로그래픽 표시 장치의 광 편향 제어 방법이 제공된다. 상기 광 편향 제어 [0012]
방법은, 홀로그램 영상을 재현하기 위해 광을 변조하는 단계, 상기 광의 편향을 제어하기 위한 제1 제어 신호 및 제2 제어 신호를 생성하는 단계, 상기 제1 제어 신호에 기초하여서 수평 편향판을 사용해서 상기 광을 수평 방향으로 편향하는 단계, 그리고 상기 제2 제어 신호에 기초하여서 수직 편향판을 사용해서 상기 광을 수직 방 향으로 편향하는 단계를 포함한다.
상기 광을 변조하는 단계는, 상기 수평 방향 및 상기 수직 방향으로 편향된 상기 광을 수신하는 단계를 포함할 [0013]
수 있다.
상기 광을 변조하는 단계는, 상기 광을 변조한 후에 상기 수평 편향판 및 상기 수직 편향판으로 전달하는 단계 [0014]
를 포함할 수 있다.
상기 광을 수평 방향으로 편향하는 단계는, 전기장에 의해 밀도 조절이 가능한 산란 물질이 주입되어 있는 빔 [0015]
조향 모듈을 통과하는 상기 광을 상기 수평 방향으로 편향할 수 있다. 또한 상기 광을 수직 방향으로 편향하는 단계는, 상기 빔 조향 모듈을 통과하는 상기 광을 상기 수직 방향으로 편향할 수 있다.
상기 광을 수평 방향으로 편향하는 단계는, 전기장에 의해 굴절률 조절이 가능한 메타 물질이 주입되어 있는 빔 [0016]
조향 모듈을 통과하는 상기 광을 상기 수평 방향으로 편향할 수 있다. 또한 상기 광을 수직 방향으로 편향하는 단계는, 상기 빔 조향 모듈을 통과하는 상기 광을 상기 수직 방향으로 편향할 수 있다.
상기 광 편향 제어 방법은, 상기 사용자의 동공의 위치를 추적하는 단계를 더 포함할 수 있다. 이때, 상기 제1 [0017]
제어 신호 및 제2 제어 신호를 생성하는 단계는, 상기 동공의 위치에 기초해서 상기 제1 제어 신호 및 상기 제2 제어 신호를 생성할 수 있다.
상기 제1 제어 신호는 상기 수평 편향판에서 형성되는 전기장의 세기를 결정하며, 상기 제2 제어 신호는 상기 [0018]
수직 편향판에서 형성되는 전기장의 세기를 결정할 수 있다.
발명의 효과
본 발명의 한 실시예에 따르면, 수평 편향판과 수직 편향판을 사용해서 광을 편향함으로써 홀로그래픽 표시 장 [0019]
치의 시야각을 확장할 수 있다.
도면의 간단한 설명
도 1은 본 발명의 한 실시예에 따른 홀로그래픽 표시 장치의 개략적인 블록도이다.
[0020]
도 2는 본 발명의 한 실시예에 따른 홀로그래픽 표시 장치의 홀로그램 재현부를 개략적으로 나타내는 도면이다.
도 3은 본 발명의 다른 실시예에 따른 홀로그래픽 표시 장치의 홀로그램 재현부를 개략적으로 나타내는 도면이 다.
도 4는 본 발명의 또 다른 실시예에 따른 홀로그래픽 표시 장치의 홀로그램 재현부를 개략적으로 나타내는 도면 이다.
도 5는 본 발명의 한 실시예에 따른 홀로그래픽 표시 장치의 광 편향 제어 방법을 나타내는 흐름도이다.
발명을 실시하기 위한 구체적인 내용
아래에서는 첨부한 도면을 참고로 하여 본 발명의 실시예에 대하여 본 발명이 속하는 기술 분야에서 통상의 지 [0021]
식을 가진 자가 용이하게 실시할 수 있도록 상세히 설명한다. 그러나 본 발명은 여러 가지 상이한 형태로 구현 될 수 있으며 여기에서 설명하는 실시예에 한정되지 않는다. 그리고 도면에서 본 발명을 명확하게 설명하기 위 해서 설명과 관계없는 부분은 생략하였으며, 명세서 전체를 통하여 유사한 부분에 대해서는 유사한 도면 부호를 붙였다.
도 1은 본 발명의 한 실시예에 따른 홀로그래픽 표시 장치의 개략적인 블록도이다.
[0022]
도 1을 참고하면, 홀로그래픽 표시 장치(100)는 홀로그램 재현부(110) 및 제어부(120)를 포함한다.
[0023]
홀로그램 재현부(110)는 홀로그램 영상 데이터에 따라 광원에서 출력된 광을 변조하고, 변조된 광을 편향하여 [0024]
시야창(viewing window)을 형성하여 홀로그램 영상을 재현한다. 제어부(120)는 사용자의 눈, 예를 들면 동공의 위치에 따라 홀로그램 재현부(110)의 광의 편향을 제어한다. 어떤 실시예에서, 제어부(120)는 사용자의 동공의
위치를 추적하는 동공 추적부(130)를 더 포함할 수 있다.
동공 추적부(130)는 사용자를 촬영한 영상에서 사용자의 눈의 위치를 검출하고, 검출한 눈의 위치에서 사용자의 [0025]
동공의 위치를 추적할 수 있다. 예를 들면, 동공 추적부(130)는 스테레오 카메라, 다시점 카메라 또는 깊이 카 메라를 사용해서 사용자를 촬영하고, 촬영한 영상에서 사용자의 눈의 위치를 검출하고, 검출한 눈의 위치에서 사용자의 동공의 위치를 추적할 수 있다.
도 2는 본 발명의 한 실시예에 따른 홀로그래픽 표시 장치의 홀로그램 재현부를 개략적으로 나타내는 도면이다.
[0026]
도 2를 참고하면, 홀로그램 재현부(200)는 광원(210), 공간 광 변조기(220), 수평 편향판(230) 및 수직 편향판 [0027]
(240)을 포함한다.
광원(210)은 시야창을 생성하기 위한 광을 출력한다. 어떤 실시예에서, 광원(210)은 간섭성이 좋은 레이저를 사 [0028]
용하여서 광을 출력할 수 있다. 한 실시예에서, 광원(210)은 콜리메이션(collimation)된 평면파를 가지는 광을 출력할 수 있다.
공간 광 변조기(spatial light modulator, SLM)(220)는 광원(210)으로부터 입사된 광을 홀로그램 영상으로 변 [0029]
조하여 출력한다. 공간 광 변조기(220)는 입사광의 진폭 또는 위상을 제어하며, 제어 가능한 복수의 픽셀의 매 트릭스로 이루어질 수 있다. 따라서 공간 광 변조기(220)는 픽셀을 통과하는 광의 진폭 또는 위상을 변화시킴으 로써 물체점을 재구성한다. 공간 광 변조기(220)는 투과형 또는 반사형일 수 있으며, 도 2에서는 편의상 공간 광 변조기(220)를 투과형으로 도시하였다.
공간 광 변조기(220)는 제어부(도 1의 120)로부터 제공되는 홀로그램 데이터 신호에 따라 홀로그램 패턴을 형성 [0030]
할 수 있다. 광원(210)으로부터 공간 광 변조기(220)에 입사되는 광은 홀로그램 패턴에 의해 홀로그램 영상으로 변조된 회절광이 된다. 홀로그램 영상을 갖는 회절광은 광학계(250)를 거쳐 시야창에서 회절 간섭에 의해 홀로 그램 영상으로 재현될 수 있다.
어떤 실시예에서, 홀로그램 재현부(200)는 광원(210)에서 출사된 광을 공간 광 변조기(220)에 제공하기 위한 광 [0031]
학계(도시하지 않음)를 더 포함할 수 있다. 이러한 광학계는 광원(210)에서 출사된 광을 공간 광 변조기(220)의 전면에 고르게 출사할 수 있다.
수평 편향판(230)은 제어부(도 1의 120)의 수평 제어 신호에 따라 공간 광 변조기(220)가 출력한 광을 수평 방 [0032]
향으로 편향하고, 수직 편향판(240)은 제어부(120)의 수직 제어 신호에 따라 공간 광 변조기(220)가 출력한 광 을 수직 방향으로 편향한다. 어떤 실시예에서, 제어부(120)는 동공 추적부(도 1의 130)에서 추적한 사용자의 동 공의 위치에서 시야창이 형성될 수 있도록 수평 제어 신호와 수직 제어 신호를 생성할 수 있다. 한 실시예에서, 수평 제어 신호는 사용자의 동공의 위치에서 시야창이 형성되기 위해서 출력 광이 수평 방향으로 편향될 값(예 를 들면, 각도)을 지시할 수 있으며, 수직 제어 신호는 사용자의 동공의 위치에서 시야창이 형성되기 위해서 출 력 광이 수직 방향으로 편향될 값(예를 들면, 각도)을 지시할 수 있다.
어떤 실시예에서, 도 2에 도시한 것처럼 수평 편향판(230)은 예를 들면 마주보는 두 도전판(231, 232)을 포함할 [0033]
수 있다. 도전판(231, 232)에 가해지는 편향 전압에 의해 도전판(231, 232) 사이에 형성되는 전기장의 세기에 의해 수평 방향으로 편향될 값이 결정될 수 있다. 마찬가지로, 수직 편향판(240)은 마주보는 두 도전판(241, 242)을 포함할 수 있다. 도전판(231, 232)에 가해지는 편향 전압에 의해 도전판(241, 242) 사이에 형성되는 전 기장의 세기에 의해 수직 방향으로 편향될 값이 결정될 수 있다. 이 경우, 수평 제어 신호 및 수직 제어 신호는 편향 전압을 결정할 수 있다.
다른 실시예에서, 수평 편향판(230)과 수직 편향판(240)는 다른 형태로 형성될 수도 있다. 예를 들면, 수평 편 [0034]
향판(230) 또는 수직 편향판(240)은 편향 코일로 형성될 수 있다. 즉, 수평 편향판(230) 또는 수직 편향판(24 0)은 각각 한 쌍의 편향 코일로 형성될 수 있다.
수평 편향판(230) 및 수직 편향판(240)을 거친 광은 광학계(도시하지 않음)를 거쳐 홀로그램 영상(250)으로 재 [0035]
현된다. 예를 들면, 광학계는 홀로그램 영상 재현을 위해 광을 집속하기 위한 복수의 렌즈를 포함할 수 있다.
이와 같이, 본 발명의 한 실시예에 따르면, 출력되는 광을 수평 방향 및 수직 방향으로 편향할 수 있으므로, 광 [0036]
의 제어 가능 범위가 넓다. 또한 전기장을 사용하여서 광을 편향하므로, 편향을 빠르게 제어할 수 있고 광의 세 기도 변하지 않는다. 이에 따라, 사용자의 동공의 위치에 맞게 홀로그램 영상을 재현할 수 있으므로, 시야각을 확장할 수 있다.
도 3은 본 발명의 다른 실시예에 따른 홀로그래픽 표시 장치의 홀로그램 재현부를 개략적으로 나타내는 도면이 [0037]
다.
도 3을 참고하면, 홀로그램 재현부(300)는 광원(210), 공간 광 변조기(320), 수평 편향판(330), 수직 편향판 [0038]
(340) 및 광학계(250)를 포함한다.
도 2를 참고로 하여 설명한 홀로그램 재현부(200)와 달리, 다른 실시예에 따른 홀로그램 재현부(300)에서는 수 [0039]
평 편향판(330)과 수직 편향판(340)이 공간 광 변조기(320) 앞에 위치한다.
따라서 수평 편향판(330)은 제어부(도 1의 120)의 수평 제어 신호에 따라 광원(210)에서 출력되는 광을 수평 방 [0040]
향으로 편향하고, 수직 편향판(340)은 제어부(120)의 수직 제어 신호에 따라 광원(210)에서 출력되는 광을 수직 방향으로 편향한다. 공간 광 변조기(320)는 수평 편향판(330) 및 수직 편향판(340)에 의해 편향된 광을 홀로그 램 영상으로 변조하여 출력한다.
도 4는 본 발명의 또 다른 실시예에 따른 홀로그래픽 표시 장치의 홀로그램 재현부를 개략적으로 나타내는 도면 [0041]
이다.
도 4를 참고하면, 홀로그램 재현부(400)는 광원(210), 공간 광 변조기(220), 수평 편향판(430), 수직 편향판 [0042]
(440) 및 빔 조향 모듈(450)을 포함한다.
광원(210)으로 예를 들면 레이저가 사용되는 경우, 광원(210)에서 출력되는 광에서는 전자빔과 달리 전자의 분 [0043]
포가 지속적이지 않거나 많지 않을 수 있다. 이에 따라 수평 편향판(430) 및 수직 편향판(440)에 의해 광의 편 향이 쉽게 제어되지 않을 수 있다.
따라서 또 다른 실시예에 따른 홀로그램 재현부(400)는 전기장에 의해 밀도 조절이 가능한 산란 물질이 주입되 [0044]
어 있는 빔 조향 모듈(450)을 더 포함하며, 공간 광 변조기(220)에서 출력되는 광은 빔 조향 모듈(450)을 통과 하여 출력된다. 한 실시예에서, 산란 물질은 산소와 같이 상자기성 기체일 수 있다. 수평 편향판(430) 및 수직 편향판(440)은 광이 빔 조향 모듈(450)을 통과하는 동안 해당 광의 편향시킨다. 전기장에 의해 빔 조향 모듈 (450)에 분포하는 산란 물질의 밀도가 변하고, 밀도 변화에 의해 내부의 굴절률이 변경되어 빔 조향 모듈(450) 를 통과하는 광의 편향이 제어될 수 있다. 한 실시예에서, 수평 편향판(430)의 두 도전판이 빔 조향 모듈(450) 을 사이에 두고 형성되고, 수직 편향판(440)의 두 도전판이 빔 조향 모듈(450)을 사이에 두고 형성될 수 있다.
또 다른 실시예에서, 빔 조향 모듈(450)에는 전기장에 의해 굴절률 조절이 가능한 메타 물질이 주입되어 있을 [0045]
수 있다. 따라서, 전기장에 의해 빔 조향 모듈(450)에 주입되어 있는 메타 물질의 굴절률 변화에 의해 빔 조향 모듈(450)를 통과하는 광의 편향이 제어될 수 있다.
도 4에서는 공간 광 변조기(220)가 수평 편향판(430)과 수직 편향판(440) 앞에 위치하는 것으로 도시하였지만, [0046]
도 3을 참고로 하여 설명한 것처럼, 공간 광 변조기(220)는 수평 편향판(430)과 수직 편향판(440) 뒤에 위치할 수도 있다.
도 2 내지 도 4에서는 수평 편향판(230, 330, 430)이 수직 편향판(240, 340, 440) 앞에 위치하는 것으로 도시하 [0047]
였지만, 수평 편향판(230, 330, 430)이 수직 편향판(240, 340, 440) 뒤에 위치할 수도 있다.
도 5는 본 발명의 한 실시예에 따른 홀로그래픽 표시 장치의 광 편향 제어 방법을 나타내는 흐름도이다.
[0048]
도 5를 참고하면, 홀로그래픽 표시 장치는 사용자의 동공의 위치를 검출하고(S510), 동공의 위치에 따라 수평 [0049]
제어 신호와 수직 제어 신호를 생성한다(S520). 수평 제어 신호는 광이 수평 방향으로 편향될 값을 지시할 수 있으며, 수직 제어 신호는 광이 수직 방향으로 편향될 값을 지시할 수 있다.
홀로그래픽 표시 장치는 수평 제어 신호에서 지시하는 값에 따라 수평 편향판을 사용하여서 광을 수평 방향으로 [0050]
편향하고, 수직 제어 신호에서 지시하는 값에 따라 수직 편향판을 사용하여서 광을 수직 방향으로 편향한다 (S530). 이때, 광은 광원에서 출력되는 광이거나 광원에서 출력된 후 공간 광 변조기에서 변조된 광일 수 있다.
다음 홀로그래픽 표시 장치는 편향된 광으로 홀로그램 영상을 재현한다(S540).
이상에서 본 발명의 실시예에 대하여 상세하게 설명하였지만 본 발명의 권리범위는 이에 한정되는 것은 아니고 [0051]
다음의 청구범위에서 정의하고 있는 본 발명의 기본 개념을 이용한 당업자의 여러 변형 및 개량 형태 또한 본 발명의 권리범위에 속하는 것이다.
