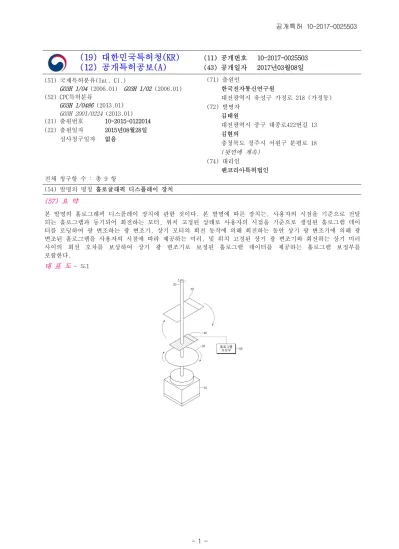

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2017-0025503 (43) 공개일자 2017년03월08일 (51) 국제특허분류(Int. Cl.)
G03H 1/04 (2006.01) G03H 1/02 (2006.01) (52) CPC특허분류
G03H 1/0486 (2013.01) G03H 2001/0224 (2013.01) (21) 출원번호 10-2015-0122014 (22) 출원일자 2015년08월28일 심사청구일자 없음
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
김태원
대전광역시 중구 대종로422번길 13 김현의
충청북도 청주시 서원구 분평로 18 (뒷면에 계속)
(74) 대리인
팬코리아특허법인 전체 청구항 수 : 총 9 항
(54) 발명의 명칭 홀로글래픽 디스플레이 장치
(57) 요 약
본 발명의 홀로그래픽 디스플레이 장치에 관한 것이다. 본 발명에 따른 장치는, 사용자의 시점을 기준으로 전달 되는 홀로그램과 동기되어 회전하는 모터, 위치 고정된 상태로 사용자의 시점을 기준으로 생성된 홀로그램 데이 터를 로딩하여 광 변조하는 광 변조기, 상기 모터의 회전 동작에 의해 회전하는 동안 상기 광 변조기에 의해 광 변조된 홀로그램을 사용자의 시점에 따라 제공하는 미러, 및 위치 고정된 상기 광 변조기와 회전하는 상기 미러 사이의 회전 오차를 보상하여 상기 광 변조기로 보정된 홀로그램 데이터를 제공하는 홀로그램 보정부를 포함한다.
대 표 도
- 도1(52) CPC특허분류
G03H 2001/0426 (2013.01) G03H 2223/24 (2013.01) (72) 발명자
추현곤
대전광역시 유성구 도안동로 523 김진웅
대전광역시 서구 도안동로 77, 린 풀하우스 1804-1003
최진수
대전광역시 유성구 반석서로 98, 반석마을6단지아 파트 609-1605
이 발명을 지원한 국가연구개발사업 과제고유번호 GK15D0100 부처명 미래창조과학부
연구관리전문기관 (재)기가코리아사업단 연구사업명 기가코리아사업
연구과제명 디지털 홀로그래픽 테이블탑형 단말 기술 개발 기 여 율 1/1
주관기관 한국전자통신연구원 연구기간 2015.05.01 ~ 2016.04.30
명 세 서 청구범위
청구항 1사용자의 시점을 기준으로 전달되는 홀로그램과 동기되어 회전하는 모터;
위치 고정된 상태로 사용자의 시점을 기준으로 생성된 홀로그램 데이터를 로딩하여 광 변조하는 광 변조기;
상기 모터의 회전 동작에 의해 회전하는 동안 상기 광 변조기에 의해 광 변조된 홀로그램을 사용자의 시점에 따 라 제공하는 미러; 및
위치 고정된 상기 광 변조기와 회전하는 상기 미러 사이의 회전 오차를 보상하여 상기 광 변조기로 보정된 홀로 그램 데이터를 제공하는 홀로그램 보정부
를 포함하는 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 2
청구항 1에 있어서, 상기 광 변조기는,
상기 모터 또는 상기 모터의 회전 축과 분리된 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 3
청구항 1에 있어서, 상기 미러는,
일 측이 상기 모터의 회전 축에 고정된 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 4
청구항 1에 있어서, 상기 미러는,
고정 수단에 의해 상기 모터의 회전 축에 고정된 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 5
청구항 1에 있어서, 상기 홀로그램 보정부는,
CG(Computer Graphic) 형태의 삼차원 오브젝트를 보정하는 경우, 상기 삼차원 오브젝트를 상기 광 변조기의 평 면에 수직한 방향으로 진행하는 광축을 중심으로 하여 상기 모터의 회전 각도만큼 회전시키고, 회전된 삼차원 오브젝트를 홀로그램으로 계산하여 보정된 홀로그램 데이터를 제공하는 것을 특징으로 하는 홀로그래픽 디스플 레이 장치.
청구항 6
청구항 1에 있어서, 상기 홀로그램 보정부는,
360도 방향의 서로 다른 각각의 사용자 시점에 해당하는 홀로그램 데이터를 보정하는 경우, 상기 홀로그램 데이 터의 홀로그램 영상을 상기 광 변조기의 평면에 수평한 방향으로 상기 모터의 회전 각도만큼 회전시켜 보정된 홀로그램 데이터를 제공하는 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 7
청구항 1에 있어서, 상기 광 변조기는,
상기 보정된 홀로그램 데이터를 로딩하여 광 변조하는 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 8
청구항 1에 있어서, 상기 광 변조기는,
홀로그램 데이터의 홀로그램 영상을 로딩하는 유효 영역을 포함하고, 상기 홀로그램 보정부는,
상기 광 변조기에 의해 로딩된 홀로그램 데이터 중 상기 유효 영역 이외의 영역으로 로딩된 홀로그램 영상의 데 이터 값을 0으로 설정하는 것을 특징으로 하는 홀로그래픽 디스플레이 장치.
청구항 9
청구항 8에 있어서, 상기 유효 영역은,
상기 광 변조기의 가로 변 또는 세로 변을 지름으로 하는 내접원 형태로 구현되는 것을 특징으로 하는 홀로그래 픽 디스플레이 장치.
발명의 설명 기 술 분 야
본 발명은 홀로글래픽 디스플레이 장치에 관한 것이다.
[0001]
배 경 기 술
최근, 시청하고자 하는 물체나 scene을 360도 방향에서 바라볼 수 있도록 만들어주는 테이블탑 형태의 디스플레 [0002]
이에 대한 관심이 증대되고 있다. 이러한 테이블탑 형태의 디스플레이는 복수 개의 SLM(Spatial Light modulator) 패널을 360도 방향으로 공간 타일링(spatial tiling) 함으로써 여러 각도에서 홀로그램의 시청이 가 능하도록 함에 따라 디스플레이의 효용성을 증대시킬 수 있다.
하지만, 복수 개의 SLM 패널들을 공간 타일링 시에 SLM 패널 사이즈로 인해 공간상의 한계가 존재하며, 디스플 [0003]
레이의 부피가 증가하는 문제가 발생할 수 있다. 또한, 복수 개의 SLM 패널을 이용함으로 인해 비용 부담이 증 대될 수 있다.
선행기술문헌 특허문헌
(특허문헌 0001) 국내공개특허 제2009-0039310호 [0004]
발명의 내용 해결하려는 과제
본 발명의 목적은, 모터와 분리되어 회전하지 않고 고정되어 있는 단일의 광 변조기(SLM) 및 회전하는 광학계 [0005]
(미러)를 사용하여 360도 방향의 홀로그램 디스플레이를 구현하고, 홀로그램의 회전에 의해 발생하는 왜곡을 소 프트웨어적으로 보상할 수 있는 홀로글래픽 디스플레이 장치를 제공함에 있다.
본 발명의 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며, 언급되지 않은 또 다른 기술적 [0006]
과제들은 아래의 기재들로부터 당업자에게 명확하게 이해될 수 있을 것이다.
과제의 해결 수단
상기의 목적을 달성하기 위한 본 발명에 따른 장치는, 사용자의 시점을 기준으로 전달되는 홀로그램과 동기되어 [0007]
회전하는 모터, 위치 고정된 상태로 사용자의 시점을 기준으로 생성된 홀로그램 데이터를 로딩하여 광 변조하는 광 변조기, 상기 모터의 회전 동작에 의해 회전하는 동안 상기 광 변조기에 의해 광 변조된 홀로그램을 사용자 의 시점에 따라 제공하는 미러, 및 위치 고정된 상기 광 변조기와 회전하는 상기 미러 사이의 회전 오차를 보상 하여 상기 광 변조기로 보정된 홀로그램 데이터를 제공하는 홀로그램 보정부를 포함하는 것을 특징으로 한다.
상기 광 변조기는, 상기 모터 또는 상기 모터의 회전 축과 분리된 것을 특징으로 한다.
[0008]
상기 미러는, 일 측이 상기 모터의 회전 축에 고정된 것을 특징으로 한다.
[0009]
상기 미러는, 고정 수단에 의해 상기 모터의 회전 축에 고정된 것을 특징으로 한다.
[0010]
상기 홀로그램 보정부는, 홀로그램을 생성하는 삼차원 오브젝트를 상기 광 변조기의 평면에 수직한 방향으로 진 [0011]
행하는 광축을 중심으로 하여 상기 모터의 회전 각도만큼 회전시키고, 회전된 삼차원 오브젝트를 홀로그램으로 계산하여 보정된 홀로그램 데이터를 제공하는 것을 특징으로 한다.
상기 홀로그램 보정부는, 사용자 시점을 기준으로 생성된 홀로그램 데이터의 홀로그램 영상을 상기 광 변조기의 [0012]
평면에 수평한 방향으로 상기 모터의 회전 각도만큼 회전시켜 보정된 홀로그램 데이터를 제공하는 것을 특징으 로 한다.
상기 광 변조기는, 상기 보정된 홀로그램 데이터를 로딩하여 광 변조하는 것을 특징으로 한다.
[0013]
상기 광 변조기는, 홀로그램 데이터의 홀로그램 영상을 로딩하는 유효 영역을 포함하는 것을 특징으로 한다.
[0014]
상기 홀로그램 보정부는, 상기 광 변조기에 의해 로딩된 홀로그램 데이터 중 상기 유효 영역 이외의 영역으로 [0015]
로딩된 홀로그램 영상의 데이터 값을 0으로 설정하는 것을 특징으로 한다.
상기 유효 영역은, 상기 광 변조기의 가로 변 또는 세로 변을 지름으로 하는 내접원 형태로 구현되는 것을 특징 [0016]
으로 한다.
발명의 효과
본 발명에 따르면, 모터와 분리되어 회전하지 않고 위치 고정된 단일의 광 변조기(SLM) 및 회전하는 광학계(미 [0017]
러)를 사용하여 360도 방향의 홀로그램 디스플레이를 구현할 수 있으며, 홀로그램의 회전에 의해 발생하는 왜곡 을 하드웨어 추가 없이 소프트웨어적으로 보상할 수 있는 이점이 있다.
또한, 본 발명에 따르면 단일의 광 변조기(SLM)를 이용함으로써 비용을 절감하고, 홀로그램 디스플레이의 하드 [0018]
웨어 구조를 단순화시켜 부피를 최소화할 수 있는 이점이 있다.
도면의 간단한 설명
도 1은 본 발명에 따른 홀로그래픽 디스플레이 장치의 구성을 도시한 도면이다.
[0019]
도 2a 내지 도 2c는 본 발명의 홀로그래픽 디스플레이 장치의 동작 실시예를 도시한 도면이다.
도 3 내지 도 5는 본 발명의 홀로그래픽 디스플레이 장치의 보정 동작을 설명하는데 참조되는 도면이다.
도 6은 본 발명에 따른 장치가 적용된 컴퓨팅 시스템을 도시한 도면이다.
발명을 실시하기 위한 구체적인 내용
이하, 본 발명의 일부 실시예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성요소들에 참조부호 [0020]
를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 발명의 실시예를 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 실시예에 대한 이해를 방해한다고 판단되는 경우에는 그 상세한 설명은 생략한 다.
본 발명의 실시예의 구성 요소를 설명하는 데 있어서, 제 1, 제 2, A, B, (a), (b) 등의 용어를 사용할 수 [0021]
있다. 이러한 용어는 그 구성 요소를 다른 구성 요소와 구별하기 위한 것일 뿐, 그 용어에 의해 해당 구성 요소 의 본질이나 차례 또는 순서 등이 한정되지 않는다. 또한, 다르게 정의되지 않는 한, 기술적이거나 과학적인 용 어를 포함해서 여기서 사용되는 모든 용어들은 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가진다. 일반적으로 사용되는 사전에 정의되어 있는 것과 같은 용어들 은 관련 기술의 문맥상 가지는 의미와 일치하는 의미를 가진 것으로 해석되어야 하며, 본 출원에서 명백하게 정 의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.
도 1은 본 발명에 따른 홀로그래픽 디스플레이 장치의 구성을 도시한 도면이다.
[0022]
도 1에 도시된 바와 같이, 본 발명에 따른 홀로그래픽 디스플레이 장치는 모터(10), 광 변조기 구동보드(30), [0023]
광 변조기(Spatial light modulator, SLM)(40), 홀로그램 보정부(50) 및 미러(60)를 포함할 수 있다.
모터(10)는 회전 축(20)에 힘을 가하여 일정 속도로 360도 회전시키는 장치로서, 본 발명에서 모터(10)는 미러 [0024]
(60)를 회전시키는 역할을 한다. 모터(10)는 사용자의 시점을 기준으로 전달되는 홀로그램과 동기되어 회전할 수 있다. 이때, 모터(10)의 회전 동작은 별도의 제어부(미도시)에 의해 제어될 수도 있다.
광 변조기 구동보드(30)는 광 변조기(40)를 구동하는 역할을 하며, 사용자의 시점에 기반하여 생성된 홀로그램 [0025]
데이터를 광 변조기(40)로 전달할 수 있다.
광 변조기(40)는 광 변조기 구동보드(30)로부터 전달된 홀로그램 데이터를 로딩하여 광 변조를 수행한다. 광 변 [0026]
조기(40)는 제어부의 제어신호에 따라 홀로그램 데이터의 광 변조를 수행할 수 있다. 이때, 광 변조기(40)는 광 변조된 홀로그램을 회전하는 미러(60)로 전달하도록 한다.
여기서, 광 변조기(40)는 모터(10)의 회전 축(20)과 분리되어 위치 고정된 상태로 동작한다. 일 예로, 광 변조 [0027]
기(40)는 별도의 고정 수단(미도시)에 의해 위치 고정될 수 있다. 이때, 광 변조기(40)의 위치를 고정하는 방식 은 어느 하나에 한정되는 것은 아니며 실시 형태에 따라 다양하게 적용 가능함은 당연한 것이다.
미러(60)는 홀로그램의 회전 및 전달을 위한 광학계로서, 모터(10)의 회전 동작에 의해 회전하게 된다.
[0028]
일 예로, 미러(60)는 일 측이 모터(10)의 회전 축(20)에 고정될 수 있다. 다른 예로, 미러(60)는 별도의 고정 [0029]
수단에 의해 모터(10)의 회전 축(20)에 고정될 수도 있다. 이때, 모터(10)의 회전 축(20)이 회전하면, 미러(60) 또한 고정된 회전 축(20)에 의해 회전하게 된다. 따라서, 미러(60)는 360도 회전하면서 사용자 시점에 대응하는 홀로그램을 전달하게 된다. 물론, 미러(60)가 모터(10)에 고정되는 방식은 어느 하나에 한정되는 것은 아니며, 다양한 형태로 고정될 수 있다.
미러(60)에서 사용자의 시점에 대응하는 홀로그램을 전달하는 동작에 대한 실시예는 도 2a 내지 도 2c를 참조하 [0030]
도록 한다.
도 2a는 사용자의 시점이 X1인 경우의 실시예를 나타낸 것이다. 도 2a에 도시된 바와 같이, 사용자의 시점이 X1 [0031]
인 경우, 사용자의 시점인 X1을 기준으로 홀로그램 데이터 생성 시점과 모터 회전 시점은 서로 동기화될 수 있 다. 따라서, 광 변조기(40)는 X1 시점을 기준으로 생성된 홀로그램 데이터를 로딩하여 광 변조하고, 모터(10)에 의해 회전하는 미러(60)는 광 변조된 홀로그램을 X1 시점에 맞추어 사용자에게 전달하게 된다.
도 2b는 사용자의 시점이 X2인 경우의 실시예를 나타낸 것이다. 도 2b에 도시된 바와 같이, 사용자의 시점이 X2 [0032]
인 경우, 사용자의 시점인 X2를 기준으로 홀로그램 데이터 생성 시점과 모터 회전 시점은 서로 동기화될 수 있 다. 따라서, 광 변조기(40)는 X2 시점을 기준으로 생성된 홀로그램 데이터를 로딩하여 광 변조하고, 모터(10)에 의해 회전하는 미러(60)는 광 변조된 홀로그램을 X2 시점에 맞추어 사용자에게 전달하게 된다.
도 2c는 사용자의 시점이 X3인 경우의 실시예를 나타낸 것이다. 도 2c에 도시된 바와 같이, 사용자의 시점이 X3 [0033]
인 경우, 사용자의 시점인 X3을 기준으로 홀로그램 데이터 생성 시점과 모터 회전 시점은 서로 동기화될 수 있 다. 따라서, 광 변조기(40)는 X3 시점을 기준으로 생성된 홀로그램 데이터를 로딩하여 광 변조하고, 모터(10)에 의해 회전하는 미러(60)는 광 변조된 홀로그램을 X3 시점에 맞추어 사용자에게 전달하게 된다.
물론, 사용자의 시점이 복수 개인 경우, 각각의 시점에 대응하여 생성된 홀로그램 데이터는 모터(10)의 회전 시 [0034]
점과 동기화되어, 광 변조기(40) 및 회전하는 미러(60)를 통해 각 시점에 맞추어 홀로그램을 제공할 수도 있다.
홀로그램 보정부(50)는 위치 고정된 광 변조기(40)와 회전하는 미러(60) 사이의 회전 오차를 보상하여 보정된 [0035]
홀로그램 데이터를 제공하는 역할을 한다.
다시 말해, 광 변조기(40)는 위치가 고정된 상태에서 홀로그램 데이터를 미러(60)로 전달하는 반면, 미러(60)는 [0036]
모터(10)에 의해 360도로 회전하는 상태에서 홀로그램을 전달하기 때문에 전달되는 홀로그램에 오차가 발생할 수 있다. 이 경우, 미러(60)에 의해 전달되는 홀로그램은 마치 회전하는 것처럼 보여질 수 있다.
이를 위해, 홀로그램 보정부(50)는 미러(60)가 회전하는 만큼 물리적으로 고정된 광 변조기(40)에서 로딩되는 [0037]
홀로그램 데이터를 보정함으로써 광 변조기(40)가 회전하는 것과 유사한 효과를 가질 수 있도록 한다.
이때, 홀로그램 보정부(50)는 회전 보정 알고리즘을 통해 홀로그램 데이터를 보정할 수 있다.
[0038]
위치 고정된 광 변조기(SLM)(40)를 사용하는 경우 아래 세 가지 case로 가정하여 홀로그램을 계산할 수 있다.
[0039]
Case 1. 3차원 오브젝트(object)를 CG(Computer Graphic) 형태로 가지고 있는 경우.
[0040]
Case 2. 360도 방향의 서로 다른 각각의 시점에 해당하는 홀로그램 데이터가 이미 CGH(Computer Generated [0041]
Hologram) 기법에 의해 저장되어 가지고 있는 경우, 즉 회전하는 광 변조기(SLM)에 해당하는 홀로그램 데이터를 가지고 있는 경우.
Case 3. 360도 방향의 서로 다른 각각의 시점에 해당하는 홀로그램 데이터가 다시점 홀로그램 직접 획득 카메 [0042]
라 배열에 의해서 온라인(on-line)으로 획득하였거나, 이미 획득하여 오프라인(off-line)으로 저장하고 있는 경 우.
Case 1의 경우 위치 고정된 광 변조기(SLM)(40)에 로딩되는 홀로그램 계산 방법은 아래와 같다.
[0043]
모터(10)의 회전 각도가 θ 일 경우, 홀로그램 보정부(50)는 광 변조기(40)의 평면에 수직한 방향으로 진행하는 [0044]
광축인 z축을 중심으로 삼차원 오브젝트를 -θ 만큼 회전시키고, 회전된 삼차원 오브젝트를 홀로그램으로 계산 함으로써 보정된 홀로그램 데이터를 제공할 수 있다. 이에 대한 실시예는 도 3을 참조하도록 한다.
Case 2와 Case 3은 상황은 다른 경우이긴 하나 획득한 홀로그램 데이터는 같은 경우에 해당하므로 같은 방식으 [0045]
로 홀로그램을 계산할 수 있다. Case 2와 Case 3의 경우 위치 고정된 광 변조기(SLM)(40)에 로딩되는 홀로그램 계산 방법은 아래와 같다.
홀로그램 보정부(50)는 이차원의 홀로그램에 대한 홀로그램 데이터만을 가지고 있는 경우, 홀로그램을 모터(1 [0046]
0)의 회전 각도 -θ 만큼 수평 방향으로 회전시킴으로써 보정된 홀로그램 데이터를 제공할 수 있다. 이에 대한 실시예는 도 4를 참조하도록 한다.
따라서, 위에 제시된 홀로그램 보정 방법을 사용하면 광 변조기(40)는 홀로그램 보정부(50)에 의해 보정된 홀로 [0047]
그램 데이터를 로딩하여 광 변조한 후에 미러(60)로 전달함으로써, 미러(60)는 회전 보상된 홀로그램을 제공할 수 있게 된다.
한편, 위에 제시된 세가지 case에 대해 적용한 알고리즘에 의해서 생성된 홀로그램 데이터는 광 변조기(40)에 [0048]
로딩되는 모든 영역의 데이터를 사용하는 것이 아니라 유효 영역에 해당하는 데이터만 사용한다. 즉 광 변조기 (40)는 홀로그램 데이터의 홀로그램 영상을 로딩하는 유효 영역에 대해서만 사용하도록 한다. .
이때, 광 변조기(40)에 의해 보정된 홀로그램 데이터가 로딩된 경우 보정된 홀로그램 데이터 중 광 변조기(40) [0049]
의 유효 영역 이외의 영역에 로딩된 홀로그램 영상이 존재하면, 홀로그램 보정부(50)는 광 변조기(40)의 유효 영역 이외의 영역에 로딩된 홀로그램 영상의 데이터 값을 0으로 설정하여 홀로그램의 왜곡을 보정할 수 있다.
이에 대한 실시예는 도 5를 참조하도록 한다.
도 5를 참조하면, 도 5는 광 변조기(40)의 영역을 나타낸 것으로, P 영역은 광 변조기(40)의 유효 영역, Q 영역 [0050]
은 광 변조기(40)의 유효 영역 이외의 영역을 의미한다. 또한, A는 광 변조기(40)의 가로 변, B는 광 변조기 (40)의 세로 변을 의미한다.
광 변조기(40)의 유효 영역(P)은 광 변조기(40)의 테두리에 내접하는 최대원이 될 수 있다. 일 예로, 도 5에서 [0051]
는 광 변조기(40)의 유효 영역(P)은 지름이 B 인 내접원이 된다. 물론, A < B 인 경우 광 변조기(40)의 유효 영 역(P)은 지름이 A 인 내접원이 될 수도 있다.
이러한 유효 영역 정보는 Case1의 경우 3차원 오브젝트(object)에 대한 홀로그램 데이터 계산 시에 유효 영역 [0052]
안에서만 CGH(Computer Generated Hologram)를 수행함으로써 계산 시간을 효율적으로 단축할 수 있다.
본 실시예에 따른 제어부는 적어도 하나 이상의 프로세서(processor)에 해당하거나, 적어도 하나 이상의 프로세 [0053]
서를 포함할 수 있다. 이에 따라, 제어부는 마이크로 프로세서나 컴퓨팅 시스템과 같은 다른 하드웨어 장치에 포함된 형태로 구동될 수 있다.
도 6은 본 발명에 따른 장치가 적용된 컴퓨팅 시스템을 도시한 도면이다.
[0054]
도 6을 참조하면, 컴퓨팅 시스템(1000)은 버스(1200)를 통해 연결되는 적어도 하나의 프로세서(1100), 메모리 [0055]
(1300), 사용자 인터페이스 입력 장치(1400), 사용자 인터페이스 출력 장치(1500), 스토리지(1600), 및 네트워 크 인터페이스(1700)를 포함할 수 있다.
프로세서(1100)는 중앙 처리 장치(CPU) 또는 메모리(1300) 및/또는 스토리지(1600)에 저장된 명령어들에 대한 [0056]
처리를 실행하는 반도체 장치일 수 있다. 메모리(1300) 및 스토리지(1600)는 다양한 종류의 휘발성 또는 불휘발 성 저장 매체를 포함할 수 있다. 예를 들어, 메모리(1300)는 ROM(Read Only Memory) 및 RAM(Random Access Memory)을 포함할 수 있다.
따라서, 본 명세서에 개시된 실시예들과 관련하여 설명된 방법 또는 알고리즘의 단계는 프로세서(1100)에 의해 [0057]
실행되는 하드웨어, 소프트웨어 모듈, 또는 그 2 개의 결합으로 직접 구현될 수 있다. 소프트웨어 모듈은 RAM 메모리, 플래시 메모리, ROM 메모리, EPROM 메모리, EEPROM 메모리, 레지스터, 하드 디스크, 착탈형 디스크, CD-ROM과 같은 저장 매체(즉, 메모리(1300) 및/또는 스토리지(1600))에 상주할 수도 있다. 예시적인 저장 매체 는 프로세서(1100)에 커플링되며, 그 프로세서(1100)는 저장 매체로부터 정보를 판독할 수 있고 저장 매체에 정 보를 기입할 수 있다. 다른 방법으로, 저장 매체는 프로세서(1100)와 일체형일 수도 있다. 프로세서 및 저장 매 체는 주문형 집적회로(ASIC) 내에 상주할 수도 있다. ASIC는 사용자 단말기 내에 상주할 수도 있다. 다른 방법 으로, 프로세서 및 저장 매체는 사용자 단말기 내에 개별 컴포넌트로서 상주할 수도 있다.
이상의 설명은 본 발명의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 발명이 속하는 기술 분야에 [0058]
서 통상의 지식을 가진 자라면 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가 능할 것이다.
따라서, 본 발명에 개시된 실시예들은 본 발명의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 [0059]
것이고, 이러한 실시예에 의하여 본 발명의 기술 사상의 범위가 한정되는 것은 아니다. 본 발명의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 발명의 권리범위 에 포함되는 것으로 해석되어야 할 것이다.
부호의 설명
10: 모터 20: 회전 축 [0060]
30: 광 변조기 구동보드 40: 광 변조기 50: 홀로그램 보정부 60: 미러
