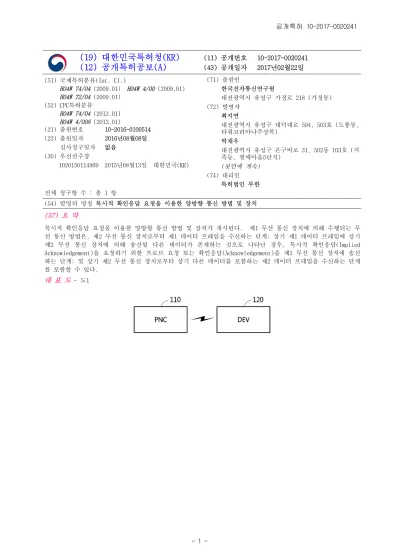

(19) 대한민국특허청(KR) (12) 공개특허공보(A)
(11) 공개번호 10-2017-0020241 (43) 공개일자 2017년02월22일 (51) 국제특허분류(Int. Cl.)
H04W 74/04 (2009.01) H04W 4/00 (2009.01) H04W 72/04 (2009.01)
(52) CPC특허분류
H04W 74/04 (2013.01) H04W 4/008 (2013.01)
(21) 출원번호 10-2016-0100514 (22) 출원일자 2016년08월08일 심사청구일자 없음
(30) 우선권주장
1020150114869 2015년08월13일 대한민국(KR)
(71) 출원인
한국전자통신연구원
대전광역시 유성구 가정로 218 (가정동) (72) 발명자
최지연
대전광역시 유성구 대덕대로 594, 503호 (도룡동, 타워코리아나주상복)
박재우
대전광역시 유성구 은구비로 31, 502동 103호 (지 족동, 열매마을5단지)
(뒷면에 계속) (74) 대리인
특허법인 무한 전체 청구항 수 : 총 1 항
(54) 발명의 명칭 묵시적 확인응답 요청을 이용한 양방향 통신 방법 및 장치 (57) 요 약
묵시적 확인응답 요청을 이용한 양방향 통신 방법 및 장치가 개시된다. 제1 무선 통신 장치에 의해 수행되는 무 선 통신 방법은, 제2 무선 통신 장치로부터 제1 데이터 프레임을 수신하는 단계; 상기 제1 데이터 프레임에 상기 제2 무선 통신 장치에 의해 송신될 다른 데이터가 존재하는 것으로 나타난 경우, 묵시적 확인응답(Implied Acknowledgement)을 요청하기 위한 프로브 요청 또는 확인응답(Acknowledgement)을 제2 무선 통신 장치에 송신 하는 단계; 및 상기 제2 무선 통신 장치로부터 상기 다른 데이터를 포함하는 제2 데이터 프레임을 수신하는 단계 를 포함할 수 있다.
대 표 도 - 도1
(52) CPC특허분류
H04W 72/0446 (2013.01) (72) 발명자
이문식
대전광역시 유성구 배울2로 61, 1006동 804호 (관 평동, 대덕테크노밸리10단지아파트)
김영훈
대전광역시 유성구 대덕대로541번길 68, 102동 50 1호 (도룡동, 현대아파트)
신경철
대전광역시 유성구 어은로 57, 122동 702호 (어은 동, 한빛아파트)
이재승
대전광역시 서구 둔산로 155 (둔산동, 크로바아파 트)
이후성
세종특별자치시 노을3로 14, 109동 1704호 ( 한솔동, 첫마을아파트)
천익재
대전광역시 유성구 봉명로 94
이 발명을 지원한 국가연구개발사업 과제고유번호 R0101-15-244 부처명 미래창조과학부
연구관리전문기관 정보통신기술진흥센터 연구사업명 ETRI통합과제
연구과제명 초연결 스마트 모바일 서비스를 위한 5G 이동통신 핵심기술개발 기 여 율 1/1
주관기관 한국전자통신연구원 연구기간 2015.03.01 ~ 2016.02.29
명 세 서 청구범위 청구항 1
제1 무선 통신 장치에 의해 수행되는 무선 통신 방법에 있어서, 제2 무선 통신 장치로부터 제1 데이터 프레임을 수신하는 단계;
상기 제1 데이터 프레임에 상기 제2 무선 통신 장치에 의해 송신될 다른 데이터가 존재하는 것으로 나타난 경우, 묵시적 확인응답(Implied Acknowledgement)을 요청하기 위한 프로브 요청 또는 확인응답 (Acknowledgement)을 제2 무선 통신 장치에 송신하는 단계; 및
상기 제2 무선 통신 장치로부터 상기 다른 데이터를 포함하는 제2 데이터 프레임을 수신하는 단계 를 포함하는 무선 통신 방법.
발명의 설명 기 술 분 야
아래의 설명은 WPAN의 양방향 통신에 관한 것으로, 구체적으로 묵시적 확인응답 요청을 이용한 양방향 통신에 [0001]
관한 것이다.
배 경 기 술
WPAN(Wireless Personal Area Network)은 짧은 거리에 존재하는 무선 통신 장치들이 저전력으로 통신할 수 있 [0002]
는 네트워크이다. 최근, WPAN에서 파장이 짧고 직진성이 강한 전파를 이용하여 60GHz의 주파수 대역에서 대용 량의 데이터를 고속으로 송신하는 기술이 개발되었다. 이에 따라 SC(Single Carrier), OFDM(Orthogonal Frequency Division Multiplexing) 및 OOK(On-Off Keying) 등의 다양한 방식의 PHY(physical layer) 모드가 WPAN에서 사용될 수 있다.
발명의 내용 해결하려는 과제
본 발명은 묵시적 확인응답 요청을 이용하여 소스 장치가 더 이상 전송할 데이터가 없는 경우에도 데이티네이션 [0003]
장치의 데이터 전송을 가능하게 하는 방법 및 장치를 제공한다.
과제의 해결 수단
일 실시예에 따른 무선 통신 방법은, 제1 무선 통신 장치에 의해 수행되는 무선 통신 방법에 있어서, 제2 무선 [0004]
통신 장치로부터 제1 데이터 프레임을 수신하는 단계, 상기 제1 데이터 프레임에 상기 제2 무선 통신 장치에 의 해 송신될 다른 데이터가 존재하는 것으로 나타난 경우, 묵시적 확인응답(Implied Acknowledgement)을 요청하기 위한 프로브 요청 또는 확인응답(Acknowledgement)을 제2 무선 통신 장치에 송신하는 단계 및 상기 제2 무선 통 신 장치로부터 상기 다른 데이터를 포함하는 제2 데이터 프레임을 수신하는 단계를 포함할 수 있다.
발명의 효과
일 실시예에 따르면, 묵시적 확인응답 요청을 이용하여 소스 장치가 더 이상 전송할 데이터가 없는 경우에도 데 [0005]
이티네이션 장치의 데이터 전송을 가능하게 할 수 있다.
도면의 간단한 설명
도 1은 일 실시예에 따른 PNC와 DEV 사이에 통신이 이루어지는 상황을 나타낸 도면이다.
[0006]
도 2는 제1 무선 통신 장치가 송신하는 슈퍼프레임의 구조를 도시한 도면이다.
도 3은 일 실시예에 따른 무선 통신 방법을 도시한 순서도이다.
도 4a는 묵시적 확인응답을 이용한 무선 통신의 동작을 도시한 흐름도이다.
도 4b는 제2 무선 통신 장치가 더 송신할 데이터를 가지고 있음에도 송신하지 못하는 상황을 도시한 흐름도이다.
도 5a는 일 실시예에 따른 제1 무선 통신 장치에 의해 프로브 요청을 이용하여 묵시적 확인 응답을 요청하는 상 황을 도시한 흐름도이다.
도 5b는 일 실시예에 따른 제1 무선 통신 장치에 의해 확인응답을 이용하여 묵시적 확인 응답을 요청하는 상황 을 도시한 흐름도이다.
도 6은 일 실시예에 따른 무선 통신 장치의 전체적인 구성을 도시한 도면이다.
발명을 실시하기 위한 구체적인 내용
실시예들에 대한 특정한 구조적 또는 기능적 설명들은 단지 예시를 위한 목적으로 개시된 것으로서, 다양한 형 [0007]
태로 변경되어 실시될 수 있다. 따라서, 실시예들은 특정한 개시형태로 한정되는 것이 아니며, 본 명세서의 범 위는 기술적 사상에 포함되는 변경, 균등물, 또는 대체물을 포함한다.
제1 또는 제2 등의 용어를 다양한 구성요소들을 설명하는데 사용될 수 있지만, 이런 용어들은 하나의 구성요소 [0008]
를 다른 구성요소로부터 구별하는 목적으로만 해석되어야 한다. 예를 들어, 제1 구성요소는 제2 구성요소로 명 명될 수 있고, 유사하게 제2 구성요소는 제1 구성요소로도 명명될 수 있다.
어떤 구성요소가 다른 구성요소에 "연결되어" 있다고 언급된 때에는, 그 다른 구성요소에 직접적으로 연결되어 [0009]
있거나 또는 접속되어 있을 수도 있지만, 중간에 다른 구성요소가 존재할 수도 있다고 이해되어야 할 것이다.
단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다. 본 명세서에서, "포함하다"
[0010]
또는 "가지다" 등의 용어는 설명된 특징, 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것이 존재함 으로 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들 을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다.
다르게 정의되지 않는 한, 기술적이거나 과학적인 용어를 포함해서 여기서 사용되는 모든 용어들은 해당 기술 [0011]
분야에서 통상의 지식을 가진 자에 의해 일반적으로 이해되는 것과 동일한 의미를 가진다. 일반적으로 사용되 는 사전에 정의되어 있는 것과 같은 용어들은 관련 기술의 문맥상 가지는 의미와 일치하는 의미를 갖는 것으로 해석되어야 하며, 본 명세서에서 명백하게 정의하지 않는 한, 이상적이거나 과도하게 형식적인 의미로 해석되지 않는다.
이하, 실시예들을 첨부된 도면들을 참조하여 상세하게 설명한다. 첨부 도면을 참조하여 설명함에 있어, 도면 [0012]
부호에 관계없이 동일한 구성 요소는 동일한 참조 부호를 부여하고, 이에 대한 중복되는 설명은 생략하기로 한 다.
도 1은 일 실시예에 따른 PNC와 DEV 사이에 통신이 이루어지는 상황을 나타낸 도면이다. 도 2는 제1 무선 통신 [0014]
장치가 송신하는 슈퍼프레임의 구조를 도시한 도면이다.
도 1에서와 같이, WPAN 통신 시스템에서 PNC(Piconet Coordinator)(110)는 DEV(wireless device)(120)와 통신 [0015]
을 수행할 수 있다. PNC(110)는 소스(Source) 장치 또는 데이티네이션(Destination) 장치로 동작할 수 있으며, DEV(120)는 데스티네이션 장치 또는 소스 장치로 동작할 수 있다. 일 실시예에 따르면, 여기서 설명되는 WPAN 통신 시스템은 PNC(110)에 하나의 DEV(120)만이 연결될 수 있는 점대점(point-to-point) 통신 환경일 수 있다.
PNC(110)와 DEV(120) 간의 통신에서는 PNC(110)와 DEV(120) 간의 연결(association) 과정이 먼저 완료된 후 데 이터 통신이 이루어진다. 여기서, 연결 과정은 DEV(120)가 데이터를 송신하기 위한 설정 단계를 의미할 수 있 다.
도 2에서와 같이, IEEE 803.15.3에서는 PNC를 중심으로 이루어지는 WPAN에서의 통신을 위한 슈퍼프레임이 정의 [0016]
되어 있다. 슈퍼프레임은 비콘, 경쟁 접근 구간(contention access period; CAP) 및 복수의 채널 타임 할당 (channel time allocation; CTA) 구간을 포함할 수 있다. 여기서, 경쟁 접근 구간과 채널 타임 할당 구간은 패킷을 송신할 수 있는 시간 구간을 의미할 수 있다. 예를 들어, 상위 피코넷의 슈퍼프레임에 포함된 CTA 2 구
간을 통하여 상위 피코넷에 포함된 PHY 1 모드의 PNC(110) 및 DEV 들이 서로 통신할 수 있고, 하위 피코넷의 슈 퍼프레임에 포함된 CTA 2 구간을 통하여 하위 피코넷에 포함된 PHY 2 모드의 PNC(110) 및 DEV 들이 서로 통신할 수 있다.
여기서, 채널 타임 할당 구간은 하나의 소스 장치와 하나의 데스티네이션 장치에 대해 할당하는 구간이다. 이 [0017]
하에서 소스 장치는 제1 무선 통신 장치로 지칭되고, 데스티네이션 장치는 제2 무선 통신 장치로 지칭될 수 있 다. 하나의 채널 타임 할당 구간을 이용하여 제1 무선 통신 장치와 제2 무선 통신 장치 사이에서 양방향 데이 터 통신이 가능하도록 하기 위하여, IEEE 802.15.3b 표준에서는 묵시적 확인응답(Implied Acknowledgement) 요 청이 도입되었다.
IEEE 802.15.3b 표준에 따르면, 하나의 채널 타임 할당 구간에서 제1 무선 통신 장치가 묵시적 확인응답 요청을 [0018]
포함하는 데이터 프레임을 제2 무선 통신 장치에 송신하면, 제2 무선 통신 장치는 수신한 데이터 프레임에 대한 확인응답(Acknowledgement)에 제1 무선 통신 장치로 송신할 데이터 프레임을 덧붙여 송신함으로써 양방향 데이 터 통신이 가능해진다. 이처럼, 묵시적 확인 응답은 수신한 데이터 프레임에 대한 확인응답에 상대편 무선 통 신 장치로 송신할 데이터 프레임을 결합한 구조를 지칭할 수 있다.
묵시적 확인 응답 요청에 의해 양방향 통신을 하는 경우, 제1 무선 통신 장치가 송신할 데이터의 양이 제2 무선 [0019]
통신 장치가 송신할 데이터의 양보다 많다면 제2 무선 통신 장치가 데이터를 모두 송신하지 못하는 문제가 발생 할 수 있다.
제1 무선 통신 장치가 더 이상 송신할 데이터가 없는 경우 제2 무선 통신 장치는 묵시적 확인 응답 요청을 제1 [0020]
무선 통신 장치에 송신하지 않게 된다. 제1 무선 통신 장치는 묵시적 확인 응답 요청이 없으므로 확인응답만을 제2 무선 통신 장치로 송신한다. 이때, 제2 무선 통신 장치는 제1 무선 통신 장치로부터 묵시적 확인응답 요청 을 수신하지 못하므로, 확인응답에 데이터 프레임을 결합하여 제1 무선 통신 장치로 송신할 수 없다.
일 실시예에 따르면, 제2 무선 통신 장치에 의해 송신될 데이터가 존재하고 제1 무선 통신 장치가 송신할 데이 [0021]
터가 없는 경우에도, 제1 무선 통신 장치는 묵시적 확인 응답을 제2 무선 통신장치로 요청함으로써 제2 무선 통 신장치의 데이터 송신이 가능하게 할 수 있다.
도 3은 일 실시예에 따른 무선 통신 방법을 도시한 순서도이다.
[0023]
일 실시예에 따르면, 단계(310)에서 제1 무선 통신 장치는 제2 무선 통신 장치로부터 제1 데이터 프레임을 수신 [0024]
할 수 있다. 제1 무선 통신 장치가 송신할 데이터가 없는 경우, 제2 무선 통신 장치로부터 수신한 제1 데이터 프레임과 결합된 확인응답에 제2 무선 통신 장치의 송신할 데이터가 남아있다는 표시가 포함될 수 있다. 또는, 제2 무선 통신 장치로부터 수신한 제1 데이터 프레임에 제2 무선 통신 장치의 송신할 데이터가 남아있다는 표시 가 포함될 수 있다.
일 실시예에 따르면, 단계(320)에서 제1 데이터 프레임에 제2 무선 통신 장치에 의해 송신될 다른 데이터가 존 [0025]
재하는 것으로 나타난 경우, 제1 무선 통신 장치는 묵시적 확인응답 요청을 제2 무선 통신 장치에 송신할 수 있 다. 이처럼, 제1 무선 통신 장치는 자신이 송신할 데이터가 없더라도 제2 무선 통신 장치가 송신할 데이터가 있는 경우 제2 무선 통신 장치가 데이터를 송신할 수 있게 해줄 수 있다.
제2 무선 통신 장치가 데이터를 송신할 수 있도록 하기 위하여, 제1 무선 통신 장치는 묵시적 확인 응답을 다양 [0026]
한 방식으로 제2 무선 통신 장치로 송신할 수 있다. 일 실시예에 따르면, 묵시적 확인응답 요청은 프로브 요청 (Probe request)에 포함되어 송신될 수 있다. 다른 실시예에 따르면, 묵시적 확인응답 요청은 확인응답에 포함 되어 송신될 수 있다.
다른 실시예에 따르면, 제2 무선 통신 장치가 더 이상 송신할 데이터가 없는 경우에도, 제1 무선 통신 장치는 [0027]
주기적으로 제2 무선 통신 장치에게 데이터를 송신할 기회를 줄 수 있다. 제2 무선 통신 장치가 더 이상 송신 할 데이터가 없다고 판단된 경우, 제1 무선 통신 장치는 폴 주기(Poll duration) 마다 제2 무선 통신 장치로 묵 시적 확인응답 요청을 송신할 수 있다. 제2 무선 통신 장치가 송신할 데이터가 있다면, 묵시적 확인응답 요청 에 응답하여 제2 무선 통신 장치는 확인응답에 데이터 프레임을 결합하여 제1 무선 통신 장치로 송신할 수 있다.
일 실시예에 따르면, 단계(330)에서 제1 무선 통신 장치는 제2 무선 통신 장치로부터 다른 데이터를 포함하는 [0028]
제2 데이터 프레임을 수신할 수 있다. 제2 데이터 프레임은 확인응답과 결합된 형태로 송신될 수 있다. 확인
응답에 제2 데이터 프레임이 결합되는 것은 제1 무선 통신 장치로부터 수신한 묵시적 확인응답 요청에 의해 가 능하다.
이처럼, 제2 무선 통신 장치가 송신할 데이터가 남아있는 경우, 제1 무선 통신 장치가 송신할 데이터가 발생할 [0029]
때까지 기다리지 않고도 제1 무선 통신 장치는 제2 무선 통신 장치의 데이터 송신을 가능하게 할 수 있다. 이 를 통하여, 제1 무선 통신 장치는 보다 효율적인 채널 액세스 방법을 제공할 수 있다.
도 4a는 묵시적 확인응답을 이용한 무선 통신의 동작을 도시한 흐름도이다. 도 4b는 제2 무선 통신 장치가 더 [0031]
송신할 데이터를 가지고 있음에도 송신하지 못하는 상황을 도시한 흐름도이다.
도 4a와 같이, IEEE 802.15.3b 표준에서는, 묵시적 확인응답 요청을 이용하여 양방향 데이터 통신이 가능하다.
[0032]
먼저, 제1 무선 통신 장치는 헤더와 데이터 S1을 포함하는 데이터 프레임을 결합하여 제2 무선 통신 장치로 결 합된 데이터 프레임을 송신할 수 있다. 제2 무선 통신 장치는 결합된 데이터 프레임을 수신하고, 자신이 송신 할 데이터가 있는 경우 송신할 데이터가 있음을 확인응답에 포함하여 제1 무선 통신 장치로 송신할 수 있다.
이때, 제2 무선 통신 장치는 송신할 데이터가 있음을 추가 데이터 비트(More data bit) 필드를 이용하여 표시할 수 있다.
수신된 확인응답에 포함된 추가 데이터 비트가 확인되면, 제1 무선 통신 장치는 데이터 S2를 포함하는 데이터 [0033]
프레임을 헤더와 함께 결합할 수 있다. 제1 무선 통신 장치는 결합된 데이터 프레임에 묵시적 확인응답 요청을 표시하여 제2 무선 통신 장치로 송신할 수 있다. 여기서, 송신할 데이터가 있다면 송신할 데이터가 있음이 헤 더의 추가 데이터 비트 필드를 통하여 표시될 수 있다.
제2 무선 통신 장치는 결합된 데이터 프레임을 수신할 수 있다. 제2 무선 통신 장치는 묵시적 확인응답 요청에 [0034]
대응하여 데이터 S2에 대한 확인응답과 자신이 송신할 데이터 D1을 포함하는 데이터 프레임을 결합하여 제1 무 선 통신 장치로 송신할 수 있다. 여기서, 제2 무선 통신 장치는 결합된 데이터 프레임에 묵시적 확인응답 요청 을 표시할 수 있다.
제1 무선 통신 장치는 묵시적 확인응답에 응답하여 데이터 D1에 대한 확인응답과 함께 자신이 송신할 데이터 S3 [0035]
를 결합할 수 있다. 제1 무선 통신 장치는 결합된 데이터 프레임에 묵시적 확인응답 요청을 표시하여 제2 무선 통신 장치로 송신할 수 있다. 여기서, 송신할 데이터가 있다면 송신할 데이터가 있음이 헤더의 추가 데이터 비 트 필드를 통하여 표시될 수 있다.
제2 무선 통신 장치는 결합된 데이터 프레임을 수신할 수 있다. 제2 무선 통신 장치는 묵시적 확인응답 요청에 [0036]
대응하여 데이터 S3에 대한 확인응답과 자신이 송신할 데이터 D2을 포함하는 데이터 프레임을 결합하여 제1 무 선 통신 장치로 송신할 수 있다. 여기서, 제2 무선 통신 장치는 결합된 데이터 프레임에 묵시적 확인응답 요청 을 표시할 수 있다. 제2 무선 통신 장치는 더 이상 송신할 데이터가 없음을 추가 데이터 비트 필드에 표시한 후 결합된 데이터 프레임에 포함시켜 송신할 수 있다.
제1 무선 통신 장치는 묵시적 확인응답에 응답하여 데이터 D2에 대한 확인응답과 함께 자신이 송신할 데이터 S4 [0037]
을 포함하는 데이터 프레임을 결합할 수 있다. 제1 무선 통신 장치는 추가 데이터 비트 필드에 더 이상 송신할 데이터가 없음을 표시할 수 있다. 제1 무선 통신 장치는 추가 데이터 비트 필드가 포함된 결합된 데이터 프레 임을 제2 무선 통신 장치로 송신할 수 있다. 여기서 묵시적 확인응답 요청은 결합된 데이터 프레임에 표시되지 않는다.
묵시적 확인응답 요청이 표시되지 않았으므로, 제2 무선 통신 장치는 데이터 프레임 없이 데이터 S4에 대한 확 [0038]
인응답만을 제1 무선 통신 장치로 송신할 수 있다.
도 4b와 같이, 제2 무선 통신 장치가 제1 무선 통신 장치보다 송신할 데이터를 더 많이 보유하고 있는 경우에 [0039]
제2 무선 통신 장치가 데이터를 송신하지 못하는 문제가 발생할 수 있다.
제1 무선 통신 장치는 묵시적 확인응답에 응답하여 데이터 D1에 대한 확인응답과 함께 자신이 송신할 데이터 S3 [0040]
를 결합할 수 있다. 제1 무선 통신 장치는 결합된 데이터 프레임에 묵시적 확인응답 요청을 표시하여 제2 무선 통신 장치로 송신할 수 있다. 여기서, 송신할 데이터가 없다는 것이 헤더의 추가 데이터 비트 필드를 통하여 표시될 수 있다.
제2 무선 통신 장치는 결합된 데이터 프레임을 수신할 수 있다. 제2 무선 통신 장치는 묵시적 확인응답 요청에 [0041]
대응하여 데이터 S3에 대한 확인응답과 자신이 송신할 데이터 D2을 포함하는 데이터 프레임을 결합하여 제1 무 선 통신 장치로 송신할 수 있다. 제2 무선 통신 장치는 송신할 데이터가 있음을 추가 데이터 비트 필드에 표시 한 후 결합된 데이터 프레임에 포함시켜 송신할 수 있다. 여기서, 제2 무선 통신 장치는 결합된 데이터 프레임 에 묵시적 확인응답 요청을 표시하지 않는다.
제1 무선 통신 장치는 묵시적 확인응답 요청이 없으므로, 데이터 D2에 대한 확인응답만을 제2 무선 통신 장치로 [0042]
송신할 수 있다. 묵시적 확인응답 요청이 표시되지 않았으므로, 제2 무선 통신 장치는 데이터 프레임을 제1 무 선 통신 장치로 송신할 수 없다.
이처럼, 제2 무선 통신 장치는 송신할 데이터가 남아있음에도 불구하고 데이터를 송신할 수 없게 되는 문제가 [0043]
발생할 수 있다. 이 경우에 제2 무선 통신 장치는 제1 무선 통신 장치가 송신할 데이터가 발생하여 제2 무선 통신 장치로 데이터를 송신할 때까지 데이터 송신을 유보하여야 한다.
도 5a는 일 실시예에 따른 제1 무선 통신 장치에 의해 프로브 요청을 이용하여 묵시적 확인 응답을 요청하는 상 [0045]
황을 도시한 흐름도이다.
일 실시예에 따르면, 제1 무선 통신 장치는 자신이 송신할 데이터가 없더라도 제2 무선 통신 장치가 데이터를 [0046]
송신할 수 있도록 묵시적 확인 요청을 제2 무선 통신 장치로 송신할 수 있다. 다른 실시예에 따르면, 제1 무선 통신 장치는 자신이 송신할 데이터가 없는 경우, 제2 무선 통신 장치가 송신할 데이터가 있는지 확인하기 위해 주기적으로 묵시적 확인 요청을 제2 무선 통신 장치로 송신하여 제2 무선 통신 장치가 데이터를 송신할 기회를 줄 수 있다.
제1 무선 통신 장치는 묵시적 확인 요청을 송신하기 위해 다양한 방식을 사용할 수 있다. 일 실시예에 따르면 [0047]
제1 무선 통신 장치는 프로브 요청 프레임을 이용하여 묵시적 확인 요청을 송신할 수 있다. 다른 실시예에 따 르면 제1 무선 통신 장치는 확인요청 프레임을 이용하여 묵시적 확인 요청을 송신할 수 있다.
도 5a와 같이 묵시적 확인 요청은 프로브 요청 프레임을 이용하여 제2 무선 통신 장치로 송신될 수 있다. 데이 [0048]
터 D1이 포함된 데이터 프레임을 수신한 경우, 제1 무선 통신 장치는 더 이상 송신할 데이터가 없다면 프로브 요청 프레임을 데이터 D1에 대한 확인응답과 결합하여 제2 무선 통신 장치로 송신할 수 있다. 이때, 제1 무선 통신 장치는 묵시적 확인 응답 요청을 결합된 프로브 요청 프레임에 표시할 수 있다.
IEEE 802.15.3 표준에 의하면 프로브 요청은 상대방에게 정보를 요청할 경우에 이용될 수 있다. 또한, 요청하 [0049]
는 정보의 종류는 프로브 요청 프레임에 표시된다. 일 실시예에 따르면, 제1 무선 통신 장치는 요청하는 정보 가 없는 널 프로브 요청(Null Probe request)을 사용할 수 있다.
제2 무선 통신 장치는 결합된 널 프로브 요청 프레임에 대한 확인 응답과 함께 데이터 D2를 포함하는 데이터 프 [0050]
레임을 결합할 수 있다. 제2 무선 통신 장치가 더 이상 송신할 데이터가 없다면 추가 데이터 필드에 송신할 데 이터가 없음을 결합된 데이터 프레임에 표시하고 제1 무선 통신 장치로 송신할 수 있다.
제1 무선 통신 장치는 결합된 데이터 프레임을 수신할 수 있다. 제2 무선 통신 장치에서 더 이상 전송될 데이 [0051]
터가 없다는 표시에 응답하여 제1 무선 통신 장치는 보통의 확인응답을 제2 무선 통신 장치로 전송할 수 있다.
그 이후, 제1 무선 통신 장치는 미리 정해진 시간마다 묵시적 확인 응답을 요청하는 널 프로브 요청을 제2 무선 통신 장치로 송신할 수 있다. 이를 통하여 제1 무선 통신 장치가 전송할 데이터가 없는 경우에도 제2 무선 통 신 장치는 데이터를 전송할 기회를 가질 수 있다.
도 5b는 일 실시예에 따른 제1 무선 통신 장치에 의해 확인응답을 이용하여 묵시적 확인 응답을 요청하는 상황 [0053]
을 도시한 흐름도이다.
데이터 D1이 포함된 데이터 프레임을 수신한 경우, 제1 무선 통신 장치는 더 이상 송신할 데이터가 없다면 데이 [0054]
터 D1에 대한 확인응답을 제2 무선 통신 장치로 송신할 수 있다. 이때, 제2 무선 통신 장치가 전송할 데이터를 가지고 있다는 표시에 응답하여 제1 무선 통신 장치는 묵시적 확인 응답 요청을 확인 응답 프레임에 표시할 수 있다.
제2 무선 통신 장치는 제1 무선 통신 장치로부터 수신한 확인 응답과 함께 데이터 D2를 포함하는 데이터 프레임 [0055]
을 결합할 수 있다. 제2 무선 통신 장치가 더 이상 송신할 데이터가 없다면 추가 데이터 필드에 송신할 데이터
가 없음을 결합된 데이터 프레임에 표시하고 제1 무선 통신 장치로 송신할 수 있다.
제1 무선 통신 장치는 결합된 데이터 프레임을 수신할 수 있다. 제2 무선 통신 장치에서 더 이상 전송될 데이 [0056]
터가 없다는 표시에 응답하여 제1 무선 통신 장치는 보통의 확인응답을 제2 무선 통신 장치로 전송할 수 있다.
그 이후, 제1 무선 통신 장치는 미리 정해진 시간마다 묵시적 확인 응답을 요청하는 확인 응답을 제2 무선 통신 장치로 송신할 수 있다. 이를 통하여 제1 무선 통신 장치가 전송할 데이터가 없는 경우에도 제2 무선 통신 장 치는 데이터를 전송할 기회를 가질 수 있다.
도 6은 일 실시예에 따른 무선 통신 장치의 전체적인 구성을 도시한 도면이다.
[0058]
일 실시예에 따르면, 무선 통신 장치(600)는 프로세서(610), 메모리(620) 또는 통신부(630)를 포함할 수 있다.
[0059]
여기서 무선 통신 장치(600)는 제1 무선 통신 장치일 수 있다.
일 실시예에 따르면, 통신부(630)는 제2 무선 통신 장치로부터 제1 데이터 프레임을 수신할 수 있다. 무선 통 [0060]
신 장치(600)가 송신할 데이터가 없는 경우, 제2 무선 통신 장치로부터 수신한 제1 데이터 프레임과 결합된 확 인응답에 제2 무선 통신 장치의 송신할 데이터가 남아있다는 표시가 포함될 수 있다. 또는, 제2 무선 통신 장 치로부터 수신한 제1 데이터 프레임에 제2 무선 통신 장치의 송신할 데이터가 남아있다는 표시가 포함될 수 있 다.
일 실시예에 따르면, 프로세서(610)는 제1 데이터 프레임을 기초로 제2 무선 통신 장치에 의해 송신될 다른 데 [0061]
이터가 존재하는 것으로 판단할 수 있다. 프로세서(610)는 통신부(630)가 묵시적 확인응답 요청을 제2 무선 통 신 장치에 송신하도록 제어할 수 있다. 이처럼, 무선 통신 장치(600)는 자신이 송신할 데이터가 없더라도 제2 무선 통신 장치가 송신할 데이터가 있는 경우 제2 무선 통신 장치가 데이터를 송신할 수 있게 해줄 수 있다.
제2 무선 통신 장치가 데이터를 송신할 수 있도록 하기 위하여, 무선 통신 장치(600)는 묵시적 확인 응답을 다 [0062]
양한 방식으로 제2 무선 통신 장치로 송신할 수 있다. 일 실시예에 따르면, 묵시적 확인응답 요청은 프로브 요 청에 포함되어 송신될 수 있다. 다른 실시예에 따르면, 묵시적 확인응답 요청은 확인응답에 포함되어 송신될 수 있다.
다른 실시예에 따르면, 제2 무선 통신 장치가 더 이상 송신할 데이터가 없는 경우에도, 무선 통신 장치(600)는 [0063]
주기적으로 제2 무선 통신 장치에게 데이터를 송신할 기회를 줄 수 있다. 프로세서(610)가 제2 무선 통신 장치 가 더 이상 송신할 데이터가 없다고 판단한 경우, 통신부(630)는 폴 주기마다 제2 무선 통신 장치로 묵시적 확 인응답 요청을 송신할 수 있다. 제2 무선 통신 장치가 송신할 데이터가 있다면, 묵시적 확인응답 요청에 응답 하여 제2 무선 통신 장치는 확인응답에 데이터 프레임을 결합하여 제1 무선 통신 장치로 송신할 수 있다.
일 실시예에 따르면, 통신부(630)는 제2 무선 통신 장치로부터 다른 데이터를 포함하는 제2 데이터 프레임을 수 [0064]
신할 수 있다. 제2 데이터 프레임은 확인응답과 결합된 형태로 송신될 수 있다. 확인응답에 제2 데이터 프레 임이 결합되는 것은 무선 통신 장치(600)로부터 수신한 묵시적 확인응답 요청에 의해 가능하다.
일 실시예에 따르면, 메모리(620)는 무선 통신 장치(600)가 전송할 데이터, 데이터 전송을 위한 슈퍼 프레임에 [0065]
관한 정보, 묵시적 확인응답 요청에 관한 정보 및 폴 주기에 관한 정보를 포함할 수 있다.
이상에서 설명된 실시예들은 하드웨어 구성요소, 소프트웨어 구성요소, 및/또는 하드웨어 구성요소 및 소프트웨 [0067]
어 구성요소의 조합으로 구현될 수 있다. 예를 들어, 실시예들에서 설명된 장치, 방법 및 구성요소는, 예를 들 어, 프로세서, 콘트롤러, ALU(arithmetic logic unit), 디지털 신호 프로세서(digital signal processor), 마 이크로컴퓨터, FPGA(field programmable gate array), PLU(programmable logic unit), 마이크로프로세서, 또는 명령(instruction)을 실행하고 응답할 수 있는 다른 어떠한 장치와 같이, 하나 이상의 범용 컴퓨터 또는 특수 목적 컴퓨터를 이용하여 구현될 수 있다. 처리 장치는 운영 체제(OS) 및 상기 운영 체제 상에서 수행되는 하나 이상의 소프트웨어 애플리케이션을 수행할 수 있다. 또한, 처리 장치는 소프트웨어의 실행에 응답하여, 데이터 를 접근, 저장, 조작, 처리 및 생성할 수도 있다. 이해의 편의를 위하여, 처리 장치는 하나가 사용되는 것으로 설명된 경우도 있지만, 해당 기술분야에서 통상의 지식을 가진 자는, 처리 장치가 복수 개의 처리 요소 (processing element) 및/또는 복수 유형의 처리 요소를 포함할 수 있음을 알 수 있다. 예를 들어, 처리 장치 는 복수 개의 프로세서 또는 하나의 프로세서 및 하나의 콘트롤러를 포함할 수 있다. 또한, 병렬 프로세서
(parallel processor)와 같은, 다른 처리 구성(processing configuration)도 가능하다.
소프트웨어는 컴퓨터 프로그램(computer program), 코드(code), 명령(instruction), 또는 이들 중 하나 이상의 [0068]
조합을 포함할 수 있으며, 원하는 대로 동작하도록 처리 장치를 구성하거나 독립적으로 또는 결합적으로 (collectively) 처리 장치를 명령할 수 있다. 소프트웨어 및/또는 데이터는, 처리 장치에 의하여 해석되거나 처리 장치에 명령 또는 데이터를 제공하기 위하여, 어떤 유형의 기계, 구성요소(component), 물리적 장치, 가상 장치(virtual equipment), 컴퓨터 저장 매체 또는 장치, 또는 송신되는 신호 파(signal wave)에 영구적으로, 또는 일시적으로 구체화(embody)될 수 있다. 소프트웨어는 네트워크로 연결된 컴퓨터 시스템 상에 분산되어서, 분산된 방법으로 저장되거나 실행될 수도 있다. 소프트웨어 및 데이터는 하나 이상의 컴퓨터 판독 가능 기록 매체에 저장될 수 있다.
실시예에 따른 방법은 다양한 컴퓨터 수단을 통하여 수행될 수 있는 프로그램 명령 형태로 구현되어 컴퓨터 판 [0069]
독 가능 매체에 기록될 수 있다. 컴퓨터 판독 가능 매체는 프로그램 명령, 데이터 파일, 데이터 구조 등을 단 독으로 또는 조합하여 포함할 수 있다. 컴퓨터 판독 가능 매체에 기록되는 프로그램 명령은 실시예를 위하여 특별히 설계되고 구성된 것들이거나 컴퓨터 소프트웨어 당업자에게 공지되어 사용 가능한 것일 수도 있다. 컴 퓨터 판독 가능 기록 매체의 예에는 하드 디스크, 플로피 디스크 및 자기 테이프와 같은 자기 매체(magnetic media), CD-ROM, DVD와 같은 광기록 매체(optical media), 플롭티컬 디스크(floptical disk)와 같은 자기-광 매체(magneto-optical media), 및 롬(ROM), 램(RAM), 플래시 메모리 등과 같은 프로그램 명령을 저장하고 수행 하도록 특별히 구성된 하드웨어 장치가 포함된다. 프로그램 명령의 예에는 컴파일러에 의해 만들어지는 것과 같은 기계어 코드뿐만 아니라 인터프리터 등을 사용해서 컴퓨터에 의해서 실행될 수 있는 고급 언어 코드를 포 함한다. 상기된 하드웨어 장치는 실시예의 동작을 수행하기 위해 하나 이상의 소프트웨어 모듈로서 작동하도록 구성될 수 있으며, 그 역도 마찬가지이다.
이상과 같이 실시예들이 비록 한정된 도면에 의해 설명되었으나, 해당 기술분야에서 통상의 지식을 가진 자라면 [0070]
상기를 기초로 다양한 기술적 수정 및 변형을 적용할 수 있다. 예를 들어, 설명된 기술들이 설명된 방법과 다 른 순서로 수행되거나, 및/또는 설명된 시스템, 구조, 장치, 회로 등의 구성요소들이 설명된 방법과 다른 형태 로 결합 또는 조합되거나, 다른 구성요소 또는 균등물에 의하여 대치되거나 치환되더라도 적절한 결과가 달성될 수 있다.
부호의 설명 600: 무선 통신 장치 [0071]
610: 프로세서 620: 메모리 630: 통신부
도면 도면1
도면2
도면3
도면4a
도면4b
도면5a
도면5b
도면6
