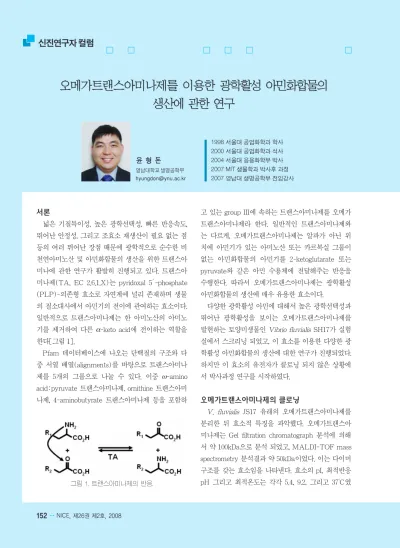

[신진연구자 컬럼] 오메가트랜스아미나제를 이용한 광학활성 아민화합물의생산에 관한 연구

신진연구자 컬럼

서론

넓은 기질특이성, 높은 광학선택성, 빠른 반응속도, 뛰어난 안정성, 그리고 조효소 재생산이 필요 없는 점 등의 여러 뛰어난 장점 때문에 광학적으로 순수한 비 천연아미노산 및 아민화합물의 생산을 위한 트랜스아 미나에 관한 연구가 활발히 진행되고 있다. 트랜스아 미나제(TA, EC 2.6.1.X)는 pyridoxal 5′-phosphate (PLP)-의존형 효소로 자연계에 널리 존재하며 생물 의 질소대사에서 아민기의 전이에 관여하는 효소이다.

일반적으로 트랜스아미나제는 한 아미노산의 아미노 기를 제거하여 다른α-keto acid에 전이하는 역할을 한다[그림 1].

Pfam 데이터베이스에 나오는 단백질의 구조와 다 중 서열 배열(alignments)를 바탕으로 트랜스아미나 제를 5개의 그룹으로 나눌 수 있다. 이중 ω-amino acid:pyruvate 트랜스아미나제, ornithine 트랜스아미 나제, 4-aminobutyrate 트랜스아미나제 등을 포함하

고 있는 group III에 속하는 트랜스아미나제를 오메가 트랜스아미나제라 한다. 일반적인 트랜스아미나제와 는 다르게, 오메가트랜스아미나제는 알파가 아닌 위 치에 아민기가 있는 아미노산 또는 카르복실 그룹이 없는 아민화합물의 아민기를 2-ketoglutarate 또는 pyruvate와 같은 아민 수용체에 전달해주는 반응을 수행한다. 따라서 오메가트랜스아미나제는 광학활성 아민화합물의 생산에 매우 유용한 효소이다.

다양한 광학활성 아민에 대해서 높은 광학선택성과 뛰어난 광학활성을 보이는 오메가트랜스아미나제를 발현하는 토양미생물인Vibrio fluvialis SH17가 실험 실에서 스크리닝 되었고, 이 효소를 이용한 다양한 광 학활성 아민화합물의 생산에 대한 연구가 진행되었다.

하지만 이 효소의 유전자가 클로닝 되지 않은 상황에 서 박사과정 연구를 시작하였다.

오메가트랜스아미나제의 클로닝

V. fluvialis JS17 유래의 오메가트랜스아미나제를 분리한 뒤 효소적 특징을 파악했다. 오메가트랜스아 미나제는 Gel filtration chromatograph 분석에 의해 서 약 100kDa으로 분석 되었고, MALDI-TOF mass spectrometry 분석결과 약 50kDa이었다. 이는 다이머 구조를 갖는 효소임을 나타낸다. 효소의 pI, 최적반응 pH 그리고 최적온도는 각각 5.4, 9.2, 그리고 37℃였

오메가트랜스아미나제를 이용한 광학활성 아민화합물의 생산에 관한 연구

1998 서울대 공업화학과 학사 2000 서울대 공업화학과 석사 2004 서울대 응용화학부 박사 2007 MIT 생물학과 박사후 과정 2007 영남대 생명공학부 전임강사

그림 1. 트랜스아미나제의 반응.

윤 형 돈

영남대학교 생명공학부 [email protected]

신진연구자 컬럼-윤형돈

다. Pyruvate와 PLP는 효소의 안정성을 증가시켰으 며, (S)-α-methylbenzylamine는 가역적으로 효소를 불활성화하였다. V. fluvialis JS17의 제노믹 라이브러 리로부터 해당효소를 클로닝한 결과 453개 아미노산 으로 구성되었고 이미 보고된 박테리아 유래의 ω- amino acid:pyruvate 트랜스아미나제와 높은 유사성 을 보였다. 이미 보고된 4개의 트랜스아미나제사이에 서 잘 보존된 159개 잔기 중 새롭게 발견된 오메가트 랜스아미나제는 80개의 잔기는 일치하였으나 79개의 잔기는 보존되지 않았다. 또한 ω-amino acid:

pyruvate transaminases주 전형적인 기질인 β- alanine에 대해서 이 효소는 활성을 보이지 않았다. 이 를 바탕으로 이 효소는 기존에 보고되지 않은 새로운 효소로 amine:pyruvate transaminase라 명명하였다.

생성물저해 극복을 위한 감압반응

Sec-butylamine의 광학분할 반응의 경우, 생성물 인 2-부탄온의 반응 저해 때문에 고농도 반응을 수행 하기 어렵다. 감압상태에서 효소반응을 수행하여 선 택적으로 2-부탄온을 반응액에서 제거하여 고농도 반 응을 수행하였다. 완충용액에서 생성물인 2-부탄온의 증발속도는 1차 반응속도 법칙을 따랐고 증발속도 상 수는 완충용액의 pH와 상관없이 140torr에서 2.19h^-1 였다. 하지만 반응기질인 동시에 목적 산물인 sec- butylamine의 아민기는 수용액의 pH에 따라 수소이 온이 결합되는 정도가 다르기 때문에 증발속도가 pH 에 의존한다. 반응 용액에서

sec-butylamine의 증발을 이해 하기 위해 간단한 수학적 모델 링 식을 유도하고, 이를 바탕으 로 계산한 결과 free 아민의 증 발속도 상수는 1.00h^-1이고, 수 소화된 아민의 증발속도 상수는 0에 가까웠다. 비록 효소의 최 적 반응 속도는 pH 9.0이지만

기질인sec-butylamine의 증발을 최소화 하고 선택적 으로 2-부탄온을 제거하기 위해 반응을 pH 7.0에서 수행하였다. 감압상태에서 재조합 대장균의 전세포 반응을 통해서 53% 전환율에 광학순도 98%이상의 순순한(R)-sec-butylamine을 얻을 수 있었다.

알코올탈수소효소와 오메가트랜스아미나제의 공역반응

방향족아민의 경우, 알코올탈수소효소와 오메가트 랜스아미나제의 공역반응을(coupling reaction) 이용 하여 케톤 생성물에 의한 반응 저해를 극복하였다. 반 응 생성물인 케톤을 알코올탈수소효소를 이용하여 광 학활성 알코올로 전환하여 고농도 반응을 성공적으로 수행하였다[그림 2]. 알코올탈수소효소는 조효소로 NADPH를 이용한다. NADPH 재생산을 위해 glucose dehydrogenase를 반응용액에 넣어주었다.

100mM의 라세믹 α-methylbenzylamine으로 부터 48mM(R)-α-methylbenzylamine(>98% ee)을 얻 을 수 있었고, 동시에 49mM(R)-1-phenylethanol (>99% ee)을 얻었다. 알코올탈수소효소 반응을 중심 으로 살펴보면, 일반적으로 케톤의 낮은 용해도로 인 하여 고농도 반응의 수행이 힘들지만, 용해도가 높은 아민화합물로부터 연속적으로 케톤이 생성되기 때문 에 탈수소효소의 반응 측면에서도 매우 유용한 반응 시킴이다.

그림 2. 트랜스아미나제와 탈수소효소의 공역반응.

신진연구자 컬럼-윤형돈

효소의 방향성 진화

생성물 저해를 극복하기 위해 효소의 방향성 진화 를 시도하였다. 배지 내에 pyruvate와 유일한 질소원 으로 아민을 넣어주고 오메가트랜스아미나제가 발현 된 대장균을 배양할 경우, 트랜스아미나제 반응에 의 해서 알라닌이 생성되고 알라닌은 대장균의 질소원으 로 사용된다[그림 3]. 따라서 이 조건에서는 대장균이 자라는 속도는 알라닌이 생성되는 속도 즉 트랜스아 미나제의 반응속도에 비례한다. Error-prone PCR을 통해 뮤턴트 라이브러리를 만들고 배지 내에 반응저 해를 보이는 2-부탄온의 양을 연속적으로 증가시키면 서 개대 배양을 수행하였다. 2-부탄온에 의한 반응저 해가 가장 완화된 뮤턴트를 가지고 있는 대장균이 가 장 빠르게 자라고, 개대 배양 동안 결국 우점종이 된 다. 이 스크리닝 방법을 이용하여 뮤턴트 라이브러리 로부터 233번째 프롤린이 루신으로, 297번째 발린이 아라닌으로 변경된 변이효소를 얻었다. 이 변이효소 는 2-부탄온과 2-헵탄온에 대한 생성물 저해 상수가 원래 효소에 비해서 4.5배 그리고 6배 각각 증가하였 다. 한편 이 변이효소는 다양한 사슬형 아민에 대한 반응속도가 원래 효소와 비교하여 두배

증가하였다. 이 효소를 과발현하는 재 조합대장균의 전세포 반응을 이용하여 150mM의 2-아미노헵탄의 광학분할 반응을 수행하여 53% 전환율에 99%

이상의 광학순도를 가지는 (R)-2- aminoheptane을 얻을 수 있었다.

역합성

케톤화합물에서 아민화합물을 얻는 역합성 반응은 pyruvate의 반응 저해는 물론 목표 생성물 자체가 반 응을 심각하게 저해한다. Acetolactate synthase를 오 메가트랜스아미나제와 동시에 발현하여 세포 내의 pyruvate 농도를 낮출 수 있도록 재조합 대장균을 구 축하였다. 한편 목적생성물 자체인 아민화합물을 연 속적으로 반응 액에서 추출하기 위해 유기용매- bridge라는 반응시스템을 적용하여 역합성 반응을 수 행하였다. 효소 반응 용액은 중성 pH를 유지하면서, 유기용매와 이상계를 이루고, 유기 용매는 bridge-형 태로 다시 산성 pH인 추출 완충용액과 이상계를 이룬 다. 중성 pH의 반응액에서 생성된 아민화합물의 일부 가 유기용매에 녹아 들고 다시 산성인 추출 완충용액 과 접촉한 부분에서는 유기용매에 녹아있는 아민화합 물이 대부분 수용액에 쪽으로 녹아 들어간다. 따라서 효소반응기에서 생성되는 아민화합물이 연속적으로 반 대편 추출 완충용액으로 옮겨가도록 반응을 수행하여 생성물의 생성 수율을 4배 이상 증대 시킬 수 있었다.

trans-(1R,2R)- 그리고 cis-(1S,2R)-1-amino- 2-indanol의 생산

광학적으로 순수한 trans-(1R,2R)-1-amino-2- indanol을 합성하기 위해, 1-indanone으로부터 2- acetoxyindanone을 합성한 후, 리파아제를 이용한 광 학 분할반응을 수행하고 순차적으로 오메가트랜스아미 나제의 역합성을 이용하였다[그림 4]. Cis-(1S,2R)-1- 그림 3. 트랜스아미나제 반응에 의해 질소원으로 사용될

수 있는 알라닌의 생성.

그림 4. 트랜스아미나제를 이용한 1-아미노-2-인단올 생성.

신진연구자 컬럼-전민구

amino-2-indanol 합성을 위해, 2-acetoxyindanone의 환원적 amination 반응 후 오메가트랜스아미나제를 이용한 광학분할 반응을 수행하였다.

요약

오메가트랜스아미나제를 이용하여 다양한 광학활 성 아민화합물의 생성을 위한 연구를 수행하였다. V.

fluvialis JS17 유래의 오메가 트랜스아미나제를 분리 하고 클로닝하였으며 효소적 특징을 밝혔다. 효율적

인 생산을 위해서 짧은 사슬 지방족 아민의 경우는 감 압반응, 방향족 아민의 경우는 오메가트랜스아미나제 와 알코올탈수소효소를 이용한 공역반응, 긴 사슬 지 방족 아민의 생성물저해에 저항성이 있는 효소를 위 한 방향성 진화, 그리고 역합성을 위한 대장균 재설계 등을 수행하였고 마지막으로 리파아제 반응과 트랜스 아미나제를 연속적으로 이용하여 광학활성 1-아미노- 2-인단올을 생산할 수 있었다.

직접 메탄올 연료전지의 성능 저하 연구 및

Bi

Ln

Ti

O

(Ln=La, Ce, Nd) 강유전체의 결정구조 연구

연료전지

바야흐로 연료전지의 시대이다. 연료전지 자동차가 길을 달리고 있고 $100/barrel에 육박하는 고유가 시 대에 진입하면서 누구나 한번 쯤은 신문과 TV에서 연료전지라는 이야기를 들어봤을 것이다. 연료전지에 는 우리가 주로 접하는 수소를 이용한 Polymer Electrolyte Membrane Fuel Cell (PEMFC) 이외에 도 다양한 종류의 연료전지가 있다. 그 중에서 저자가 연 구한 분야는 직접 메탄올 연료전지라는 연료전지이다.

직접 메탄올 연료전지(Direct Methanol Fuel Cell, DMFC)란?

음극에 수소가 아닌 메탄올을 사용하는 PEMFC이 다. 수소 대신 메탄올을 사용함으로써 휴대가 용이하 다는 장점이 있기 때문에 노트북, 핸드폰, 군사용 등에 활용될 것으로 많은 기대를 모으고 있다. 하지만, 메탄 올을 사용함에 따라 발생하는 음극 촉매의 활성 저하 및 메탄올 cross-over 현상으로 인한 성능 저하가 문 제로 인해 상용화에 어려움을 겪고 있다.

2001 KAIST 화학공학과 학사 2003 KAIST 생명화학공학과 석사 2007 KAIST 생명화학공학과 박사

2008 Post Doc., Dept. of Chemical and Biomolecular Engineering, Univ. of Notre Dame (US)

전 민 구

KAIST 생명화학공학과 [email protected]

신진연구자 컬럼-전민구

신규 음극 촉매 개발

PEMFC에서 음극 촉매로 사용되고 있는 Pt 촉매 는 CO에 의한 피독 현상으로 인해 DMFC에는 사용 이 어렵다. 이를 해결한 것이 PtRu 촉매로, Ru의 도 입을 통해 CO에 의한 피로현상을 어느 정도 극복할 수 있었다. 하지만 PtRu 촉매를 사용하여도 여전히 음극 촉매의 활성은 아직 상용화에 적용할 만큼 만족 할 수준이 아니며, 고가의 귀금속인 Pt와 Ru를 사용 하기 때문에 가격 또한 고가이다. 이를 극복하기 위해 최근 많이 연구되고 있는 것이 값이 싼 전이금속을 도 입하여 가격을 낮추면서 동시에 활성을 향상시키는 연구이다. PtRuNi, PtRuW, PtRuCo 등 다양한 시도 들이 보고되었으며, 이러한 촉매들이 PtRu 보다 높은 성능을 가지는 것을 보고되고 있다. 저자도 같은 맥락 에서 연구에 접근을 하였다. 본 연구를 설명하기 위해 서는 다음의 반응식을 먼저 확인토록 한다.

Pt + CH3OH Pt-CO + 4H⁺+ 4e^- (1) Ru + H2O Ru-OH + H⁺+ e^- (2) Pt-CO + Ru-OH Pt + Ru + CO2+ H⁺+ e^- (3) 위 반응식은 메탄올이 PtRu 촉매에 의하여 DMFC 의 음극에서 산화되는 과정이다. 도입부에서 설명한 것처럼, Ru로 인해 Pt에서는 어려운 반응인 식(2)를

해결하게 되었다. 따라서, 위의 반응들 중 식(3)가 rate determining step이 된 것이다. 기존의 문헌들 중 Fe가 Pt와 함께 사용될 경우 Pt의 electronic structure 변화로 인해 Pt와 CO의 binding energy가 감소한다는 논문에서 힌트를 얻어 RDS인 식(3)을 해 결하기 위해 PtRu에 Fe를 도입하는 방법을 사용하였 다. 실제 연구 결과 저자가 합성한 Pt2Ru1Fe1/C 촉 매가 CO 산화 활성이 PtRu/C 촉매보다 우수한 것을 확인할 수 있었다[그림 1(A)]. 이는 Fe의 도입을 통 해 기대했던 Pt-CO의 bonding energy 감소가 실제 로 효과를 거두었다고 볼 수 있다. 또한, 메탄올 산화 활성도 기존의 상용 PtRu/C 촉매의 2.5배로 향상되 었음을 알 수 있었다[그림 1(B)].

성능 향상 및 원가 절감의 또 다른 대안은 현재 주 로 사용되는 carbon support를 다른 물질로 대체하는 것이다. 즉, 반응에 참여할 수 있는 support를 이용하 여 귀금속의 사용량을 줄이는 것인데, 최근 많은 연구 가 이루어 지고 있는 것이 WC이다. 포항공대 이재성 교수 연구팀에서 처음으로 WC의 메탄올 산화 촉매 의 support로서의 가능성을 보고하였고, 저자의 경우 는 상용 WC 입자를 이용해 제조한 Pt/WC 촉매의 분석을 통해 WC가 Pt의 CO 피독 현상을 현저히 감 소시켜 메탄올 산화 활성을 향상시켜 준다는 사실을

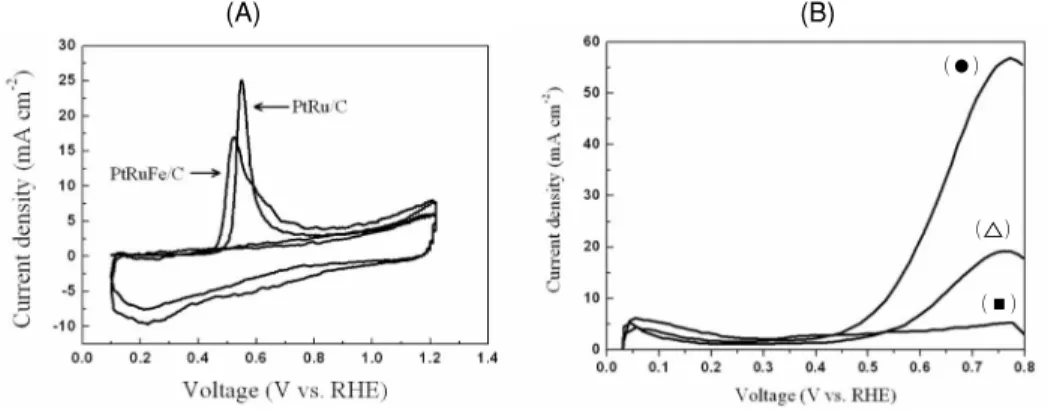

그림 1. (A)PtRuFe/C 및 상용 PtRu/C 촉매의 CO stripping 결과, (B)(●) PtRuFe/C; (△) PtRu/C 촉매의 메탄올 산화 활성 평가 결과; (■) PtRuFe/C 촉매의 CV 결과.

(A) (B)

(●)

(△) (■)

신진연구자 컬럼-전민구

확인하였다. 또한, WC가 proton spill-over 현상을 나 타냄을 CV 결과를 통해 얻을 수 있었다. WC를 이용한 연구의 경우 최근에 많은 결과들이 보고되고 있으며, 기능성 support를 이용한 원가 절감 및 성능 향상이라 는 점에서 현실적으로 높은 적용 가능성을 가지고 있기 때문에 많은 기대를 모으고 있는 분야라고 하겠다.

직접 메탄올 연료전지의 성능 저하 연구

연료전지 연구에서 성능 향상 못지 않게 중요한 것 이 성능의 유지에 관한 연구이다. 일반적으로 자동차 용으로는 5,000시간, 버스용으로는 20,000시간, 주거용 으로는 40,000시간의 수명이 요구되고 있다. 하지만 최근의 보고들을 보면 DMFC의 수명 연구가 왜 중요 한지 알 수 있다. 저자의 연구를 예로 들어보아도, 조 업 조건에 따라 145시간 만에 6~45% 정도의 성능 감소를 확인하였기 때문이다. 이는 앞에서 언급된 수 명에 한참 미치지 못하는 것으로 성능 저하 연구의 중 요성이 더욱 부각되는 대목이다. 성능 감소의 원인은 여러 가지들이 지적되고 있는데, ① 음극 및 양극 촉 매의 입자 크기 증가에 따른 활성 면적 감소, ②

Nafion 전해질막의 화학 반응으로 인한 작용기 소실,

③ gas diffusion layer의 hydrophobicity 감소, ④ graphite channel의 corrosion 등이 대표적인 문제점 으로 지적되고 있다. 이러한 현상들은 주로 ex-situ method, 즉, 조업 전후의 촉매, 전해질막 등의 차이를 연구함으로써 규명되었다. 하지만 이러한 방법으로는 각 부분을 이해할 수 있어도 전체적인 성능 저하에 대 한 정량적 분석이 불가능한다. 정량적인 성능 저하 분 석을 위해 저자는 EIS(Electrochemical Impedance Spectroscopy)를 이용한 in-situ 분석을 시도하였다.

EIS는 cell에 작은 potential perturbation을 가하면서 frequency를 바꾸어가면서 이에 대한 전지의 반응을 살피는 방법으로, 연료전지의 single cell 연구에서 중 요한 in-situ 분석 방법으로 자리잡고 있다. 저자의 연 구에서는, EIS를 이용한 성능 저하 분석 결과, 435시 간 조업 후 성능이 50%로 감소하였으며, IR resistance의 증가에 따른 성능저하가 71%, 양극 Pt 촉매의 활성 저하가 24%, 음극 PtRu 촉매의 활성 저 하가 5%로 각각 기여하는 것을 확인할 수 있었다. 이 러한 결과를 얻기 위해 2가지 방법으로 EIS를 측정하 여 결과를 도출하였으며, 결과의 fitting을 위한 DMFC single cell 의 새로운 equivalent circuit을 제시하였다[그림 2].

DMFC의 성능 저하 연구는 전극 제조 기술이 기본이 되어야 하고 실험 자체가 많은 시간을 요구하기 때문에 많은 연구에 어 려움이 있다. 하지만 그 중요성 으로 인해 향후 DMFC 연구에 있어서 EIS를 이용한 in-situ 분 석 방법과 함께 큰 비중을 차지 할 것으로 기대된다.

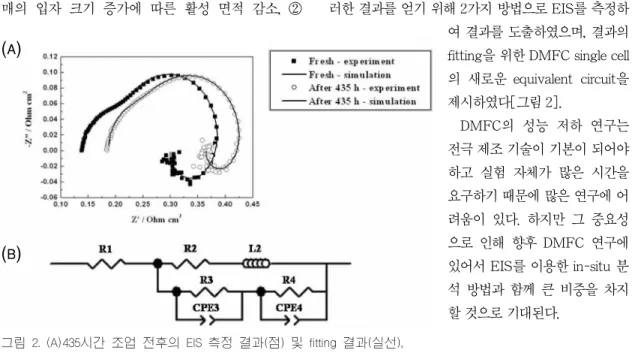

그림 2. (A)435시간 조업 전후의 EIS 측정 결과(점) 및 fitting 결과(실선), (B)fitting을 위해 사용된 equivalent circuit.

(^A)

(^B)

신진연구자 컬럼-전민구

강유전 Bi4-xLn_xTi₃O₁₂의 결정구조 분석 연구 강유전 물질(ferroelectrics)이란?

전기장을 가하여 분극을 발생 시킨 뒤, 전기장을 제 거하여도 분극이 유지되는 물질이다. 흔히 사용되는 DRAM의 경우 전기장이 제거되면 분극도 사라지기 때문에 정보가 사라지지만, FRAM(Ferroelectric RAM)의 경우 전기장이 제거되어도 분극이 유지되 기 때문에 정보가 그대로 유지된다는 장점이 있다. 이 러한 장점 때문에 강유전 물질들은 차세대 메모리의 핵심 재료로 많은 관심을 받아왔다.

결정구조 분석의 필요성

결정학(crystallography), 결정구조 분석과 같은 어 휘들은 화학공학자들에게는 약간 거리감이 있는 단어 들처럼 들리기 쉽다. 과거 이러한 분야는 주로 재료 관련 학과 혹은 화학, 생물과 등에서 합금, 세라믹, 유 기물, 단백질 등의 결정 구조를 해석하기 위해 많이 이용되어 왔다. 결정구조의 분석을 통해 얻을 수 있는 중요한 정보는 lattice parameter, atomic position, thermal parameter, occupancy를 들 수 있으며, 상의 비율 또한 얻을 수 있다. 이런 정보들은 기존의 화학 공학에서 하던 연구와는 많은 관련이 있지 않았지만, 최근 화학공학과에도 mesoporous carbon, 반도체 박 막, 광결정, 유기 재료 등 재료 분야로의 영역이 크게 확장되면서 새로이 합성된 물질들의 결정학적 정보들 이 필요하게 되었다.

중성자 회절과 X-ray 회절

일반적으로 재료의 분석에 가장 널리 사용되는 방 법은 X-ray diffraction이다. 하지만 X-ray는 원자의 전자 구름에 의해 회절이 발생하기 때문에 물질의 원 자 번호에 크게 의존한다. 따라서, 저자가 연구했던 Bi4-xLnxTi3O12처럼 원자번호가 높은 Bi(83)와 낮은 O(8)가 함께 존재할 경우 X-ray diffraction은 Bi에 의하여 많이 의존하게 되어있다. 따라서, 저자가 알고

자 했던 산소의 위치에 대한 정확한 정보를 얻을 수가 없었다(분극의 크기가 산소의 원자 위치에 의해 큰 영향을 받음). 이러한 단점을 해결할 수 있는 방법이 중성자 회절이다. 중성자 회절은 X-ray와 달리 중성 자가 원자핵에 의해 회절되기 때문에 원자번호 의존 도가 없다. 따라서 원자 번호가 높은 금속 원자와 산 소 원자가 혼합된 물질의 경우에 산소에 대한 정보를 얻는데 유리하며, 수소 원자에 대한 연구에도 많이 이 용된다(한국에서는 원자력연구소의 하나로 반응기에 서 중성자 회절 연구가 가능하며 hanaro.kaeri.re.kr 에서 자세한 정보를 얻을 수 있다).

Bi4-xLnxTi3O12(Ln:lanthanide metals)의 연구는 서울대학교 물리학과의 노태원 교수 연구팀이Nature 지에 피로 현상이 없는 Bi3.25La0.75Ti3O12박막을 보고 하면서 많은 관심을 받게 되었다. 이는 기존의 물질들 이 가지고 있던 단점들을 극복한 신규 물질로 많은 관 심을 받았고, La의 치환량에 따른 연구와 La이외에 다른 lanthanide 금속을 치환하여 박막의 성능을 향상 시키는 연구가 주로 수행되었다. 저자도 La대신 Ce를 치환한 박막의 제조를 통해 피로 현상이 없는 박막이 제조됨을 확인할 수 있었다. 하지만 이러한 박막 연구 들은 시료의 제작 방법, 조성 등 많은 변수를 포함하 고 있기 때문에 물질의 기본 특성에 대한 좀 더 체계 적인 분석이 앞으로의 연구에 꼭 필요할 것이라는 생 각을 하게 되었다. 이에 따라 저자는 La, Ce, Nd가 치 환된 시료들을 조성 별로 합성하여 각 시료에 대한 결 정구조 분석을 진행하였다. 보다 정밀한 분석을 위해 중성자 회절뿐만 아니라, X-ray 회절을 함께 사용하 는 분석 방법도 사용하였고, Raman spectroscopy를 이용하여 치환된 원자들이 Bi의 site들 중 우선순위를 가지고 치환된다는 사실을 확인할 수 있었다. 또한 각 원자들의 위치를 이용하여 잔류분극의 계산을 수행하 여 치환된 원소의 양이 증가할수록 잔류분극이 감소 한다는 사실을 밝혀내었다. Rietveld refinement를 통

신진연구자 컬럼-전민구

해 얻어진 결과를 이용하여 [그림 3]에 Bi3.75Nd0.25

Ti3O12의 결정구조(A)와 각 원자들의 정보(B)를 나 타내었다. 여기서, Nd는 unit cell의 가운데 위치한 Bi2Ti3O10 perovskite block의 2개의 Bi site에만 치환 이 되고 양 끝에 있는 Bi2O2layer에는 치환되지 않았 음을 알 수 있었다. 또한, 잔류분극이 발생하는a-axis 를 따라 원자들이 asymmetric한 위치에 있는 것을 알 수 있다.

최근에는 새로운 강유전 물질들의 등장으로 Bi4-x

LnxTi3O12에 대한 연구는 많이 이루어지지는 않고 있 다. 하지만 결정구조 분석 기술의 발달로 최근에는 재 료 연구에 있어서 결정구조에 대한 연구가 필수적인 사항으로 인식되고 있는 만큼, 향후 더욱 넓은 범위의 물질에 대한 적용과 이해가 가능할 것으로 보인다.

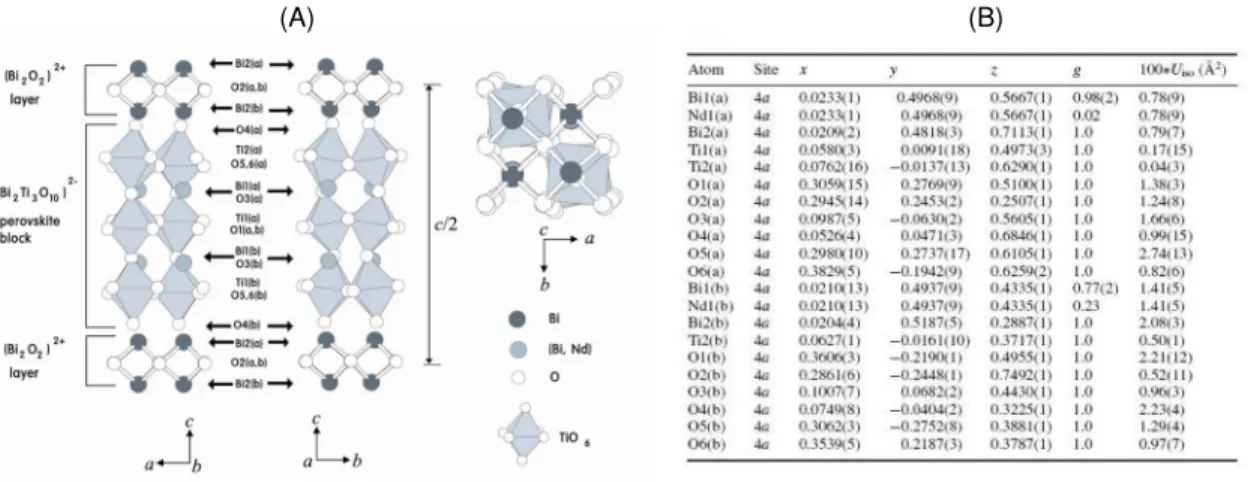

그림 3. Rietveld refinement를 이용해 얻어진 Bi_3.75Nd_0.25Ti₃O₁₂의 결정구조 그림(A) 및 각 원자들의 위치, occupancy, thermal parameter(B).

(A) (B)
