AIST, 광 조사로 나노탄소 재료의 고순도 박막을 간편히 제작할 수 있는 기술 개발 - 나노탄소를 활용한 차세대 전자 재료의 제조 효율을 현저히 향상 -

일본 산업기술종합연구소(AIST) 스마트재료그룹 진토쿠 히로쿠니(神德啓邦) 연구원, 키하라 히데유키(木原 秀元) 연구그룹장 등은 단층 탄소나노튜브 등의 나노탄소 재료의 분산액에 빛을 조사하여 나노탄소 층을 간편하게 박막화(두께 : 20~30 나노미터)할 수 있는 기술을 개발했다.

연구진은 나노탄소 재료에 선택적으로 흡착하고 자외선을 쬐면 탈착하는 특수한 분산제를 발견했다. 이 분산제 및 나노탄소 재료를 유기 용매에 혼합하면 균일한 분산이 얻어진다. 분산액을 기재 위에 도포하고 20 s 정도 자외선을 조사하면 조사된 부분만 분산제가 탈착되어 나노탄소 재료의 박막이 형성된다. 한편 조사하지 않은 부분의 나노탄소 재료 및 탈착한 분산제는 세척과정을 통해 제거할 수 있다.

기존 전도특성 저하의 요인인 분산제가 잔류하지 않는 고순도의 나노탄소 재료 박막을 얻기 위해서는 복 수의 복잡한 공정이 필요하기 때문에, 나노탄소 재료 박막을 전자 장치로 응용하는데 걸림돌이 되었다. 개 발한 기술은 분산제가 잔류하지 않고 박막화 및 패터닝 공정을 크게 단축시켜 나노탄소 재료의 특징을 살 린 유연하고 가벼운 이차 전지 또는 커패시터 등의 차세대 전자 장치 개발이 추진될 것으로 기대된다.

본 기술의 자세한 내용은 2017년 2월 10일 개최된 ｢재료⋅화학 심포지엄｣ 및 2017년 2월 15~17일 도 쿄빅사이트(도쿄도 코토구)에서 개최된 ｢nano tech 2017 제16회 국제 나노테크놀로지 종합전⋅기술회의｣

에 전시되었다.

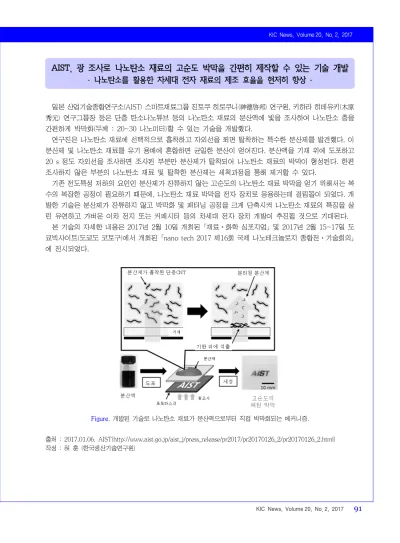

Figure. 개발된 기술로 나노탄소 재료가 분산액으로부터 직접 박막화되는 메커니즘.

출처 : 2017.01.06. AIST(http://www.aist.go.jp/aist_j/press_release/pr2017/pr20170126_2/pr20170126_2.html) 작성 : 허 훈 (한국생산기술연구원)
